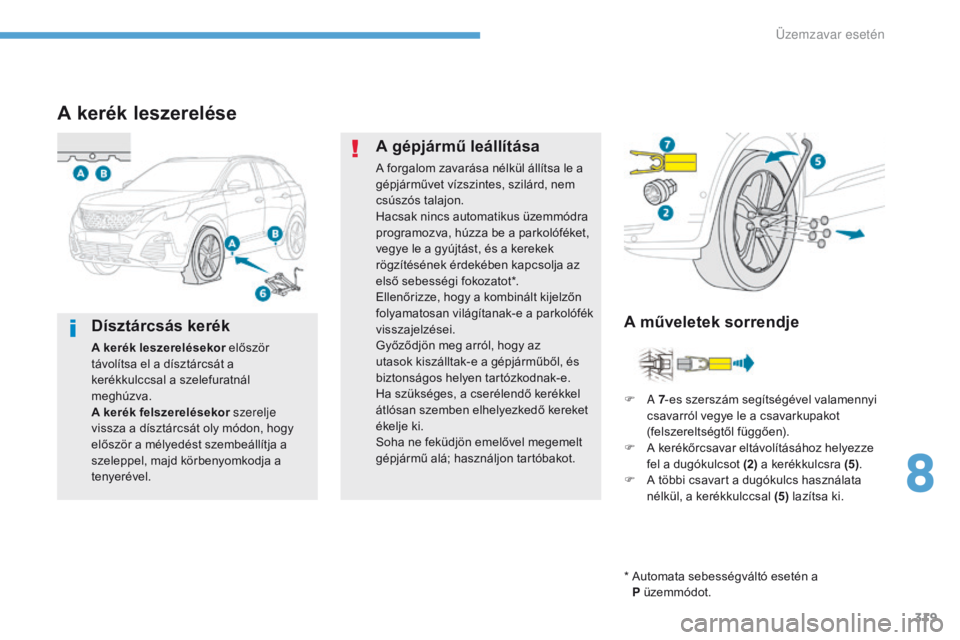

A kerék leszerelése
* Automata sebességváltó esetén a P ü zemmódot.
A műveletek sorrendje
A gépjármű leállítása
A forgalom zavarása nélkül állítsa le a
gépjárművet vízszintes, szilárd, nem
csúszós talajon.
Hacsak nincs automatikus üzemmódra
programozva, húzza be a parkolóféket,
vegye le a gyújtást, és a kerekek
rögzítésének érdekében kapcsolja az
első sebességi fokozatot*.
Ellenőrizze, hogy a kombinált kijelzőn
folyamatosan világítanak-e a parkolófék
visszajelzései.
Győződjön meg arról, hogy az
utasok kiszálltak-e a gépjárműből, és
biztonságos helyen tartózkodnak-e.
Ha szükséges, a cserélendő kerékkel
átlósan szemben elhelyezkedő kereket
ékelje ki.
Soha ne feküdjön emelővel megemelt
gépjármű alá; használjon tartóbakot.
F
A 7-es szerszám segítségével valamennyi
csavarról vegye le a csavarkupakot
(felszereltségtől függően).
F

A k
erékőrcsavar eltávolításához helyezze
fel a dugókulcsot (2) a kerékkulcsra (5).
F

A t
öbbi csavart a dugókulcs használata
nélkül, a kerékkulccsal (5) lazítsa ki.
Dísztárcsás kerék
A kerék leszerelésekor először
távolítsa el a dísztárcsát a
kerékkulccsal a szelefuratnál
meghúzva.
A kerék felszerelésekor szerelje
vissza a dísztárcsát oly módon, hogy
először a mélyedést szembeállítja a
szeleppel, majd körbenyomkodja a
tenyerével.
8

320
3008-2_hu_Chap08_en cas-de-panne_ed01-2016

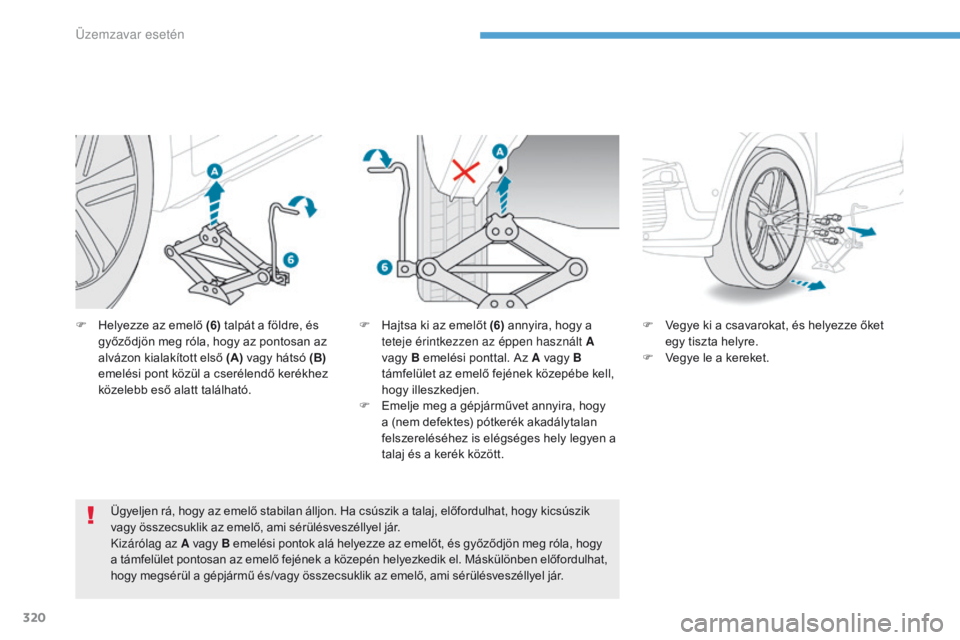

F Helyezze az emelő (6) talpát a földre, és
győződjön meg róla, hogy az pontosan az
alvázon kialakított első (A) vagy hátsó (B)
emelési pont közül a cserélendő kerékhez
közelebb eső alatt található.
Ügyeljen rá, hogy az emelő stabilan álljon. Ha csúszik a talaj, előfordulhat, hogy kicsúszik
vagy összecsuklik az emelő, ami sérülésveszéllyel jár.
Kizárólag az A vagy B emelési pontok alá helyezze az emelőt, és győződjön meg róla, hogy
a támfelület pontosan az emelő fejének a közepén helyezkedik el. Máskülönben előfordulhat,
hogy megsérül a gépjármű és/vagy összecsuklik az emelő, ami sérülésveszéllyel jár. F
V egye ki a csavarokat, és helyezze őket
egy tiszta helyre.
F

V
egye le a kereket.
F
H ajtsa ki az emelőt (6)
annyira, hogy a
teteje érintkezzen az éppen használt A
vagy B emelési ponttal. Az A vagy B
támfelület az emelő fejének közepébe kell,
hogy illeszkedjen.
F

E
melje meg a gépjárművet annyira, hogy
a (nem defektes) pótkerék akadálytalan
felszereléséhez is elégséges hely legyen a
talaj és a kerék között.
Üzemzavar esetén

321
3008-2_hu_Chap08_en cas-de-panne_ed01-2016
A műveletek sorrendje
F Helyezze a kereket a kerékagyra.
F H úzza meg kézzel a csavarokat ütközésig.
F

A d
ugókulccsal (2) ellátott kerékkulccsal (5)
húzza meg a kerékőrcsavart.
F

A t
öbbi csavar meghúzását a dugókulcs
nélküli kerékkulccsal (5) végezze el.
F

E
ngedje le teljesen a gépjárművet.
F

H
ajtsa össze az emelőt (6) és távolítsa el.

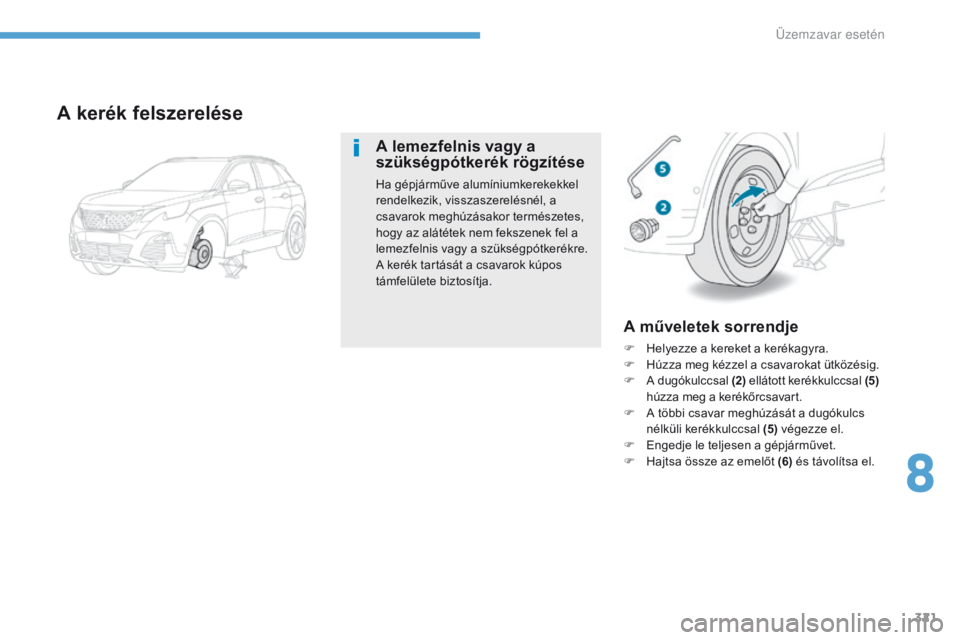

A kerék felszerelése
A lemezfelnis vagy a
szükségpótkerék rögzítése
Ha gépjárműve alumíniumkerekekkel
rendelkezik, visszaszerelésnél, a
csavarok meghúzásakor természetes,
hogy az alátétek nem fekszenek fel a
lemezfelnis vagy a szükségpótkerékre.
A kerék tartását a csavarok kúpos
támfelülete biztosítja.
8
\334z

322
3008-2_hu_Chap08_en cas-de-panne_ed01-2016

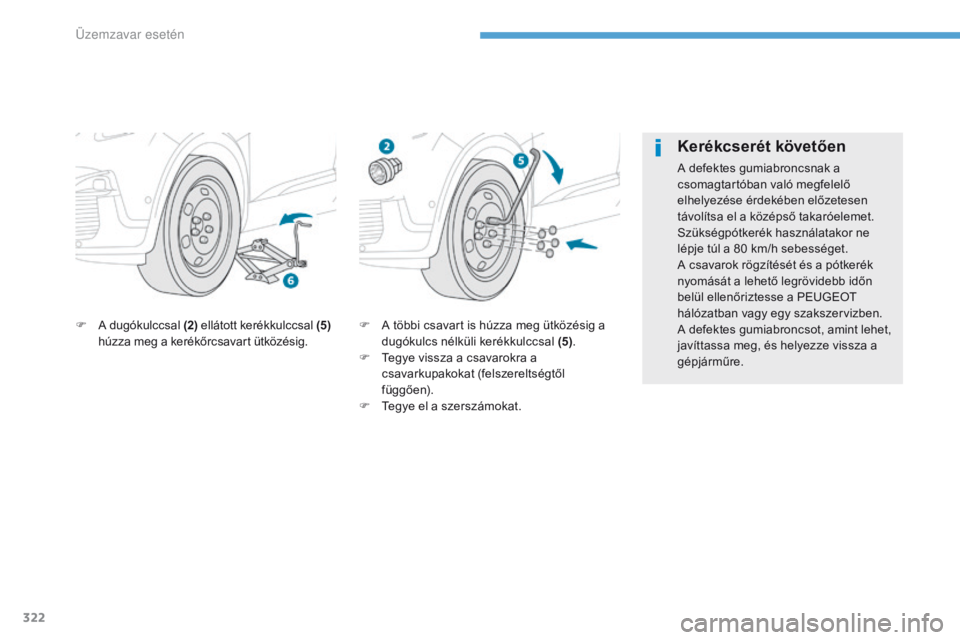

F A többi csavart is húzza meg ütközésig a dugókulcs nélküli kerékkulccsal (5).
F

T
egye vissza a csavarokra a
csavarkupakokat (felszereltségtől
függően).
F

T
egye el a szerszámokat.
F
A d
ugókulccsal (2)
ellátott kerékkulccsal (5)
húzza meg a kerékőrcsavart ütközésig.
Kerékcserét követően
A defektes gumiabroncsnak a
csomagtartóban való megfelelő
elhelyezése érdekében előzetesen
távolítsa el a középső takaróelemet.
Szükségpótkerék használatakor ne
lépje túl a 80 km/h sebességet.
A csavarok rögzítését és a pótkerék
nyomását a lehető legrövidebb időn
belül ellenőriztesse a PEUGEOT
hálózatban vagy egy szakszervizben.
A defektes gumiabroncsot, amint lehet,
javíttassa meg, és helyezze vissza a
gépjárműre.
\334z

323
3008-2_hu_Chap08_en cas-de-panne_ed01-2016

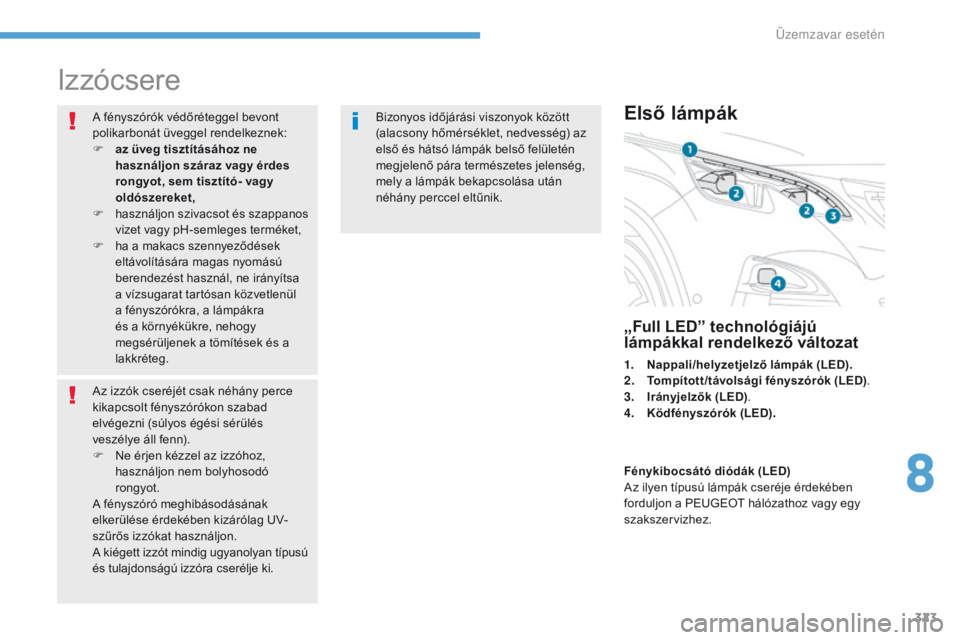

Izzócsere
A fényszórók védőréteggel bevont
polikarbonát üveggel rendelkeznek:
F
a
z üveg tisztításához ne
használjon száraz vagy érdes
rongyot, sem tisztító- vagy
oldószereket,
F

h
asználjon szivacsot és szappanos
vizet vagy pH-semleges terméket,
F

h
a a makacs szennyeződések
eltávolítására magas nyomású
berendezést használ, ne irányítsa
a vízsugarat tartósan közvetlenül
a fényszórókra, a lámpákra
és a környékükre, nehogy
megsérüljenek a tömítések és a
lakkréteg.
Az izzók cseréjét csak néhány perce
kikapcsolt fényszórókon szabad
elvégezni (súlyos égési sérülés
veszélye áll fenn).
F

N
e érjen kézzel az izzóhoz,
használjon nem bolyhosodó
rongyot.
A fényszóró meghibásodásának
elkerülése érdekében kizárólag UV-
szűrős izzókat használjon.
A kiégett izzót mindig ugyanolyan típusú
és tulajdonságú izzóra cserélje ki.Első lámpák
„Full LED” technológiájú
lámpákkal rendelkező változat
1. Nappali /helyzetjelző lámpák (LED).
2. T ompított /távolsági fényszórók (LED) .
3.
I

rányjelzők (LED) .
4.
K

ödfényszórók (LED).
Bizonyos időjárási viszonyok között
(alacsony hőmérséklet, nedvesség) az
első és hátsó lámpák belső felületén
megjelenő pára természetes jelenség,
mely a lámpák bekapcsolása után
néhány perccel eltűnik.
Fénykibocsátó diódák (LED)
Az ilyen típusú lámpák cseréje érdekében
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
8
Üzemzavar esetén

324
3008-2_hu_Chap08_en cas-de-panne_ed01-2016

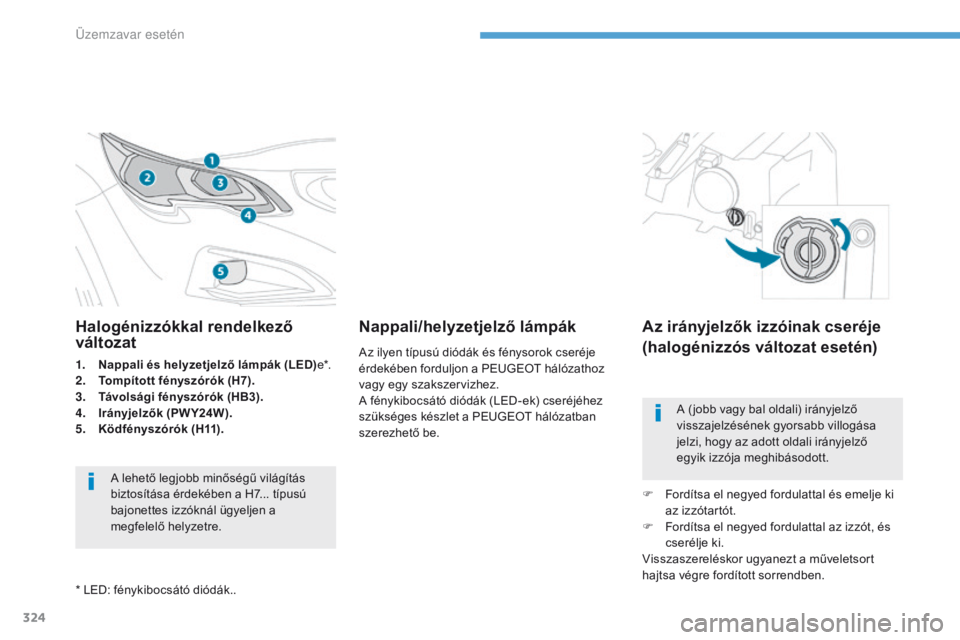

Halogénizzókkal rendelkező
változat
1. Nappali és helyzetjelző lámpák (LED)e*.
2. T ompított fényszórók (H7) .
3.
T

ávolsági fényszórók (HB3) .
4.
I

rányjelzők (PW Y24W) .
5.
K

ödfényszórók ( H11).
A lehető legjobb minőségű világítás
biztosítása érdekében a H7... típusú
bajonettes izzóknál ügyeljen a
megfelelő helyzetre.
* LED: fénykibocsátó diódák..
Nappali/helyzetjelző lámpák
Az ilyen típusú diódák és fénysorok cseréje
érdekében forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.
A fénykibocsátó diódák (LED-ek) cseréjéhez
szükséges készlet a PEUGEOT hálózatban
szerezhető be.
Az irányjelzők izzóinak cseréje
(halogénizzós változat esetén)
A ( jobb vagy bal oldali) irányjelző
visszajelzésének gyorsabb villogása
jelzi, hogy az adott oldali irányjelző
egyik izzója meghibásodott.
F

F

ordítsa el negyed fordulattal és emelje ki
az izzótartót.
F

F

ordítsa el negyed fordulattal az izzót, és
cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.

325
3008-2_hu_Chap08_en cas-de-panne_ed01-2016
A borostyánsárga színű izzókat, mint
pl. az irányjelzők, mindig azonos
színű és azonos műszaki jellemzőkkel
rendelkező izzókra kell cserélni.
Visszaszereléskor a fényszóró
megfelelő szigetelésének biztosítása
érdekében a védőborítást gondosan

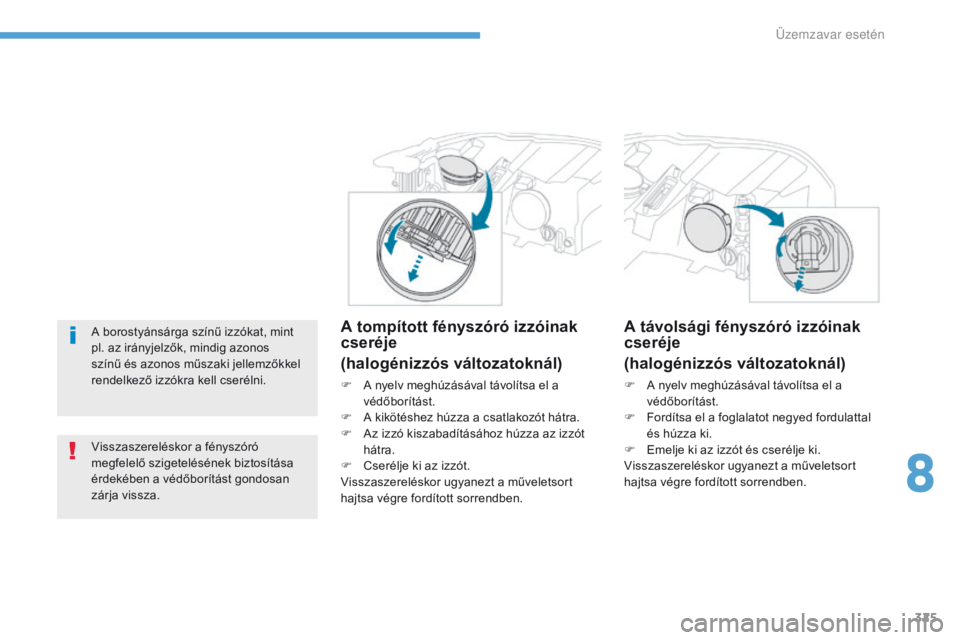

zárja vissza.A tompított fényszóró izzóinak
cseréje
(halogénizzós változatoknál)
F A nyelv meghúzásával távolítsa el a védőborítást.
F

A k
ikötéshez húzza a csatlakozót hátra.
F

A
z izzó kiszabadításához húzza az izzót
hátra.
F

C
serélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
A távolsági fényszóró izzóinak
cseréje
(halogénizzós változatoknál)
F A nyelv meghúzásával távolítsa el a védőborítást.
F

F
ordítsa el a foglalatot negyed fordulattal
és húzza ki.
F

E
melje ki az izzót és cserélje ki.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
8
\334z

326
3008-2_hu_Chap08_en cas-de-panne_ed01-2016

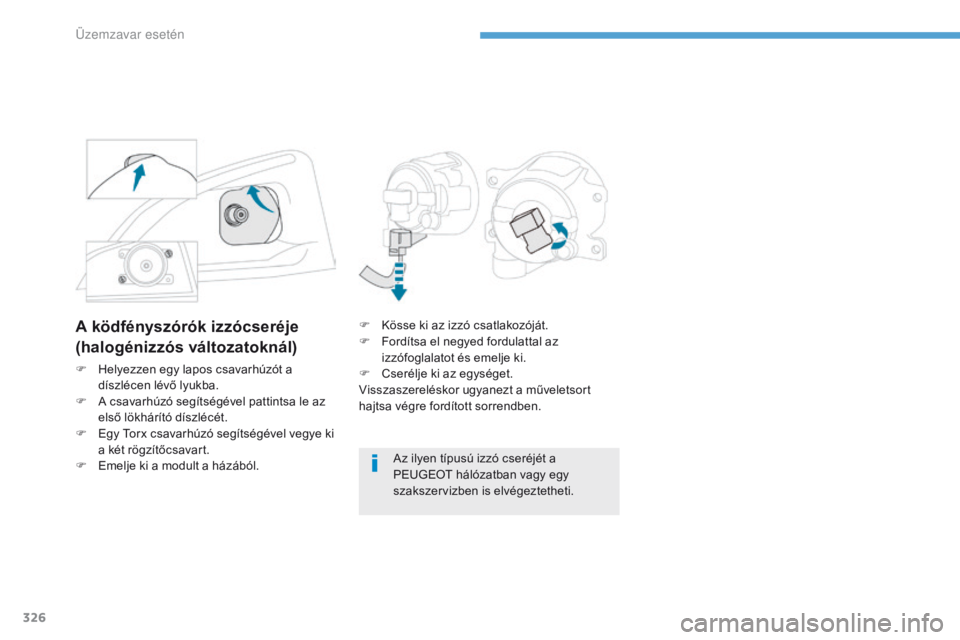

A ködfényszórók izzócseréje
(halogénizzós változatoknál)
F Helyezzen egy lapos csavarhúzót a díszlécen lévő lyukba.
F

A c
savarhúzó segítségével pattintsa le az
első lökhárító díszlécét.
F

E
gy Torx csavarhúzó segítségével vegye ki
a két rögzítőcsavart.
F

E
melje ki a modult a házából. F

K
össe ki az izzó csatlakozóját.
F
F
ordítsa el negyed fordulattal az
izzófoglalatot és emelje ki.
F C serélje ki az egységet.
Visszaszereléskor ugyanezt a műveletsort
hajtsa végre fordított sorrendben.
Az ilyen típusú izzó cseréjét a
PEUGEOT hálózatban vagy egy
szakszervizben is elvégeztetheti.
\334z

327
3008-2_hu_Chap08_en cas-de-panne_ed01-2016

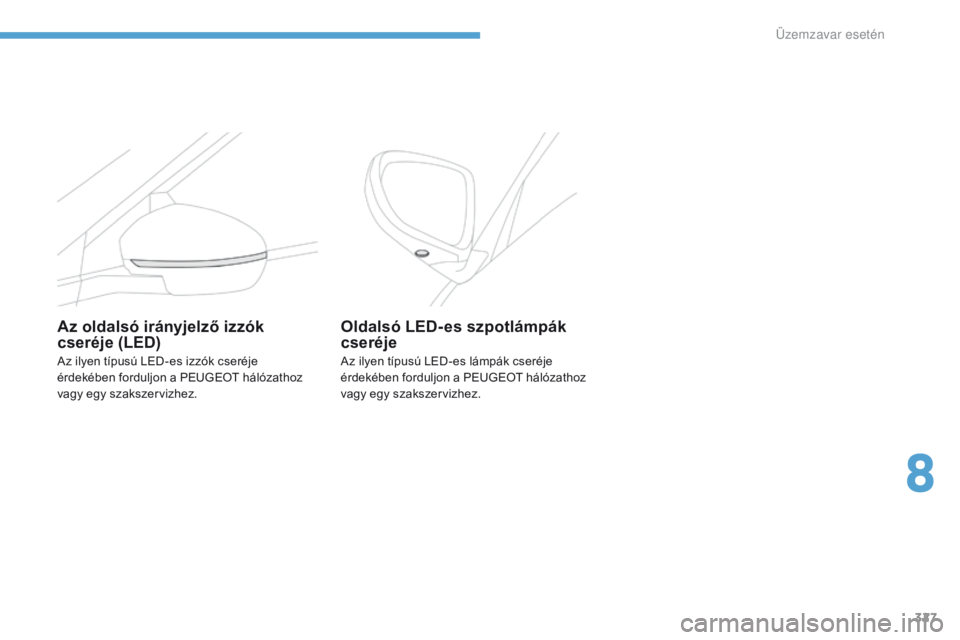

Oldalsó LED- es szpotlámpák
cseréje
Az ilyen típusú LED-es lámpák cseréje
érdekében forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.
Az oldalsó irányjelző izzók
cseréje (LED)
Az ilyen típusú LED-es izzók cseréje
érdekében forduljon a PEUGEOT hálózathoz
vagy egy szakszervizhez.
8
\334z

328
3008-2_hu_Chap08_en cas-de-panne_ed01-2016

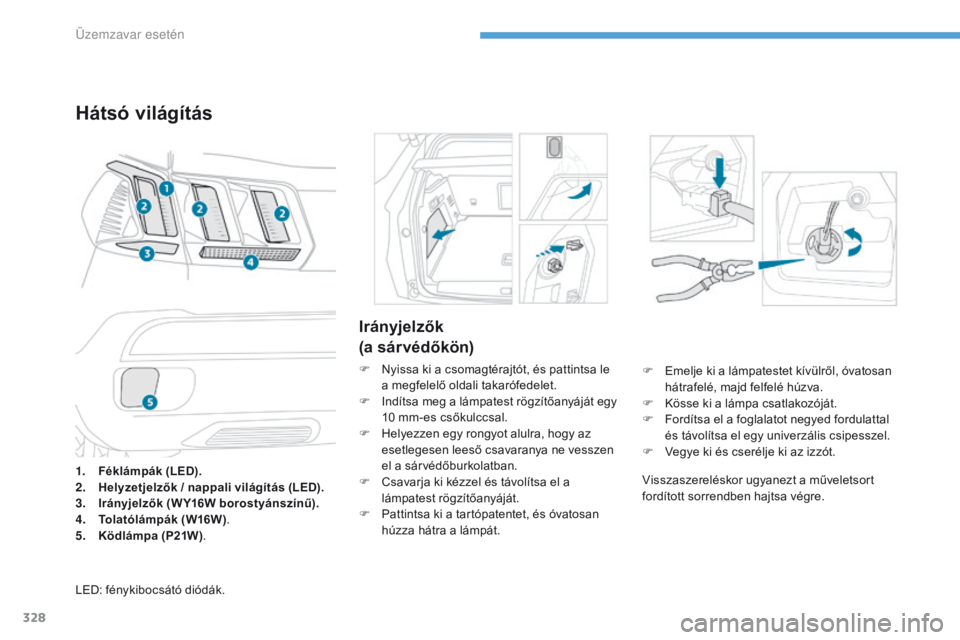

Irányjelzők
(a sárvédőkön)
F Nyissa ki a csomagtérajtót, és pattintsa le a megfelelő oldali takarófedelet.
F

I
ndítsa meg a lámpatest rögzítőanyáját egy
10 mm-es csőkulccsal.
F

H
elyezzen egy rongyot alulra, hogy az
esetlegesen leeső csavaranya ne vesszen
el a sárvédőburkolatban.
F

C
savarja ki kézzel és távolítsa el a
lámpatest rögzítőanyáját.
F

P
attintsa ki a tartópatentet, és óvatosan
húzza hátra a lámpát.
Hátsó világítás
1. Féklámpák (LED).
2. H elyzetjelzők / nappali világítás (LED).
3.
I

rányjelzők (W Y16W borostyánszínű).
4.
T

olatólámpák (W16W) .
5.
K

ödlámpa (P21W) .
LED: fénykibocsátó diódák. F

E
melje ki a lámpatestet kívülről, óvatosan
hátrafelé, majd felfelé húzva.
F
K
össe ki a lámpa csatlakozóját.
F
F
ordítsa el a foglalatot negyed fordulattal
és távolítsa el egy univerzális csipesszel.
F
V
egye ki és cserélje ki az izzót.
Visszaszereléskor ugyanezt a műveletsort
fordított sorrendben hajtsa végre.
