PEUGEOT 3008 2018 Návod na použitie (in Slovakian)

249

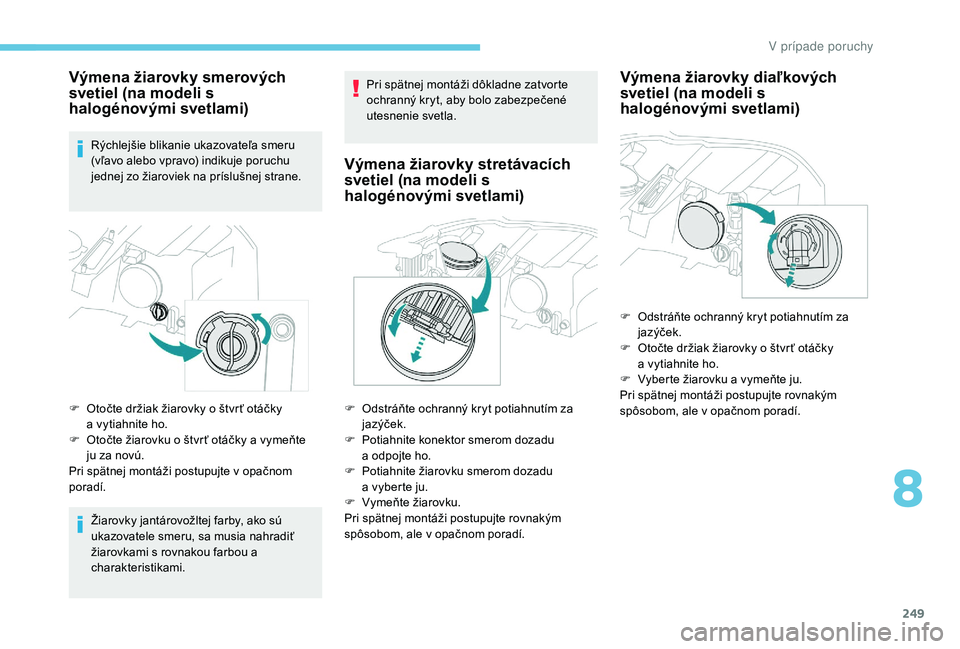

Výmena žiarovky smerových
svetiel (na modeli s
halogénovými svetlami)
Rýchlejšie blikanie ukazovateľa smeru
(vľavo alebo vpravo) indikuje poruchu
jednej zo žiaroviek na príslušnej strane.
F

O
točte držiak žiarovky o štvr ť otáčky
a
vytiahnite ho.
F

O
točte žiarovku o štvr ť otáčky a vymeňte
ju
za novú.
Pri spätnej montáži postupujte v opačnom
poradí.
Žiarovky jantárovožltej farby, ako sú
ukazovatele smeru, sa musia nahradiť
žiarovkami s rovnakou farbou a
charakteristikami. Pri spätnej montáži dôkladne zatvorte
ochranný kryt, aby bolo zabezpečené
utesnenie svetla.
Výmena žiarovky stretávacích
svetiel (na modeli s
halogénovými svetlami)
F Odstráňte ochranný kryt potiahnutím za
jazýček.
F

P
otiahnite konektor smerom dozadu
a
odpojte ho.
F

P
otiahnite žiarovku smerom dozadu
a
vyberte ju.
F

V
ymeňte žiarovku.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
Výmena žiarovky diaľkových
svetiel (na modeli s
halogénovými svetlami)
F Odstráňte ochranný kryt potiahnutím za jazýček.
F

O
točte držiak žiarovky o štvr ť otáčky
a
vytiahnite ho.
F

V
yberte žiarovku a vymeňte ju.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
8
V p

250
Pri výmene tohto typu žiarovky sa môžete
taktiež obrátiť na sieť PEUGEOT alebo iný
kvalifikovaný ser vis.
Smerové svetlá na boku
karosérie (LED)
Bočné bodové osvetlenie (LED)
Zadné svetlá
1.Brzdové svetlá (LED).
2. Obr ysové/denné svetlá (LED).
3. Ukazovatele smeru (W Y16W, jantárovo
žltá farba).
4. Svetlá spätného chodu (W16W).
5. Hmlové svetlo (P21W).

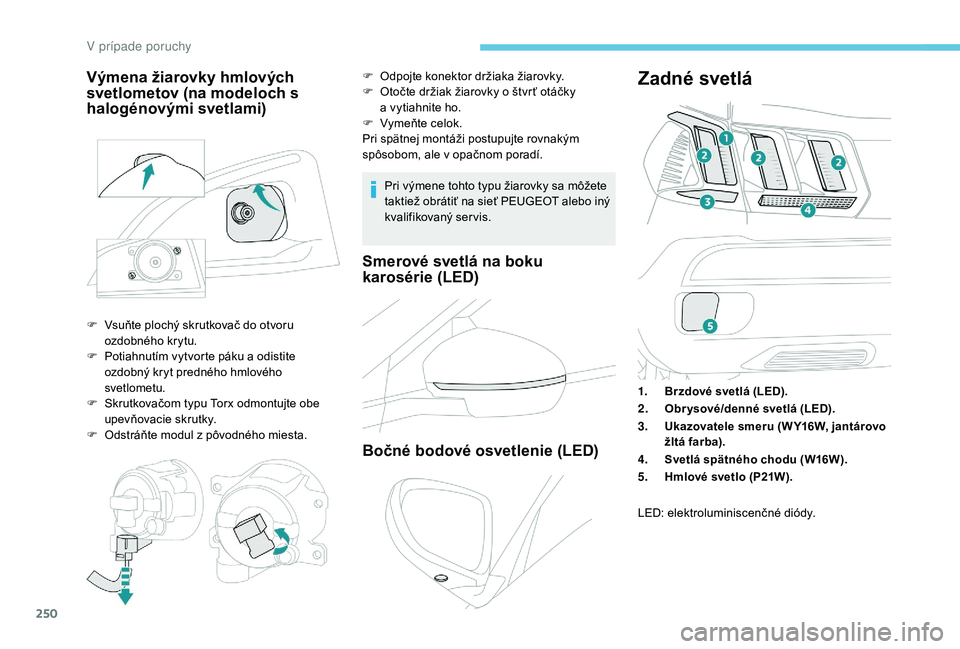

Výmena žiarovky hmlových
svetlometov (na modeloch s
halogénovými svetlami)
F Vsuňte plochý skrutkovač do otvoru
ozdobného krytu.
F

P
otiahnutím vytvorte páku a odistite
ozdobný kryt predného hmlového
svetlometu.
F

S
krutkovačom typu Torx odmontujte obe
upevňovacie skrutky.
F

O
dstráňte modul z pôvodného miesta. F

O
dpojte konektor držiaka žiarovky.
F
O
točte držiak žiarovky o štvr ť otáčky
a vytiahnite ho.
F
V
ymeňte celok.
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
LED: elektroluminiscenčné diódy.
V prípade poruchy

251

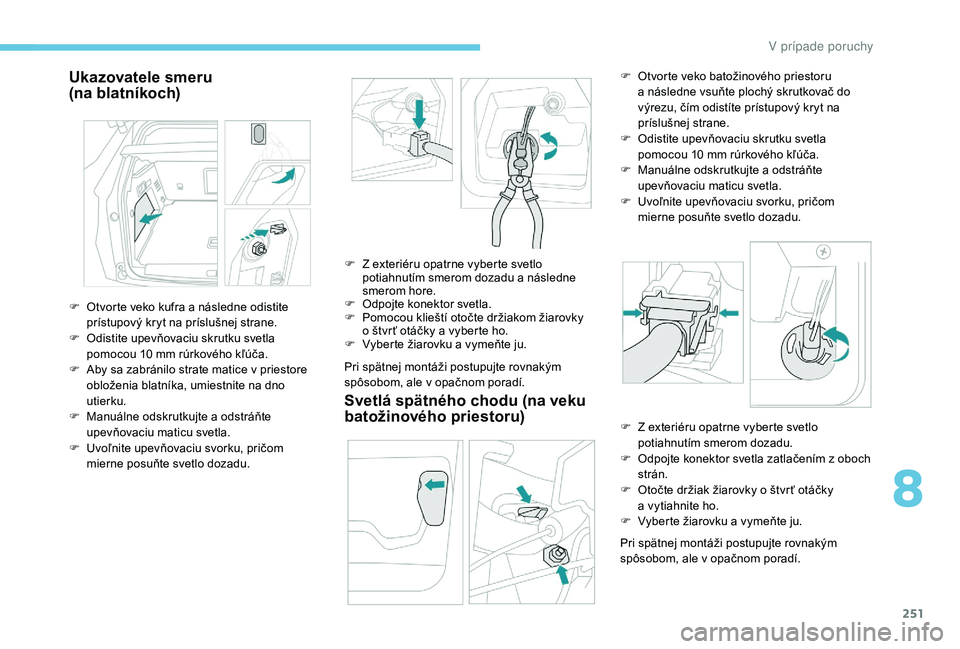

Ukazovatele smeru
(na blatníkoch)
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
Svetlá spätného chodu (na veku
batožinového priestoru)
Pri spätnej montáži postupujte rovnakým
spôsobom, ale v opačnom poradí.
F

O

tvorte veko kufra a následne odistite
prístupový kryt na príslušnej strane.
F

O

distite upevňovaciu skrutku svetla
pomocou 10 mm rúrkového kľúča.
F

A

by sa zabránilo strate matice v priestore
obloženia blatníka, umiestnite na dno
utierku.
F

M

anuálne odskrutkujte a odstráňte
upevňovaciu maticu svetla.
F

U

voľnite upevňovaciu svorku, pričom
mierne posuňte svetlo dozadu. F

Z e

xteriéru opatrne vyberte svetlo
potiahnutím smerom dozadu a následne
smerom hore.
F

O

dpojte konektor svetla.
F

P

omocou klieští otočte držiakom žiarovky
o

štvr ť otáčky a vyberte ho.
F

V

yberte žiarovku a vymeňte ju. F
O
tvorte veko batožinového priestoru
a následne vsuňte plochý skrutkovač do
výrezu, čím odistíte prístupový kryt na
príslušnej strane.
F
O
distite upevňovaciu skrutku svetla
pomocou 10 mm rúrkového kľúča.
F
M
anuálne odskrutkujte a odstráňte
upevňovaciu maticu svetla.
F
U
voľnite upevňovaciu svorku, pričom
mierne posuňte svetlo dozadu.
F
Z e
xteriéru opatrne vyberte svetlo
potiahnutím smerom dozadu.
F
O
dpojte konektor svetla zatlačením z oboch
strán.
F
O
točte držiak žiarovky o štvr ť otáčky
a vytiahnite ho.
F
V
yberte žiarovku a vymeňte ju.
8
V prípade poruchy

252
V prípade, že vymieňate žiarovku len
niekoľko minút po vypnutí zapaľovania,
dajte pozor, aby ste sa nedotkli výfuku;
nebezpečenstvo popálenia!
Tretie brzdové svetlo (LED)
Osvetlenie evidenčného čísla vozidla
F Do drážky priehľadného krytu vsuňte tenký skrutkovač.
F

P
otlačte ho smerom von a odistite ho.
F

O
dstráňte priehľadný kryt.
F

V
ytiahnite žiarovku a vymeňte ju.
Výmena stieracej lišty
Pred demontážou predného
stierača
Demontáž
F Nadvihnite príslušné rameno stierača.
F O distite stieraciu lištu a odstráňte ju.
Spätná montáž
F Založte novú stieraciu lištu a zaistite ju.
F O patrne sklopte rameno stierača.

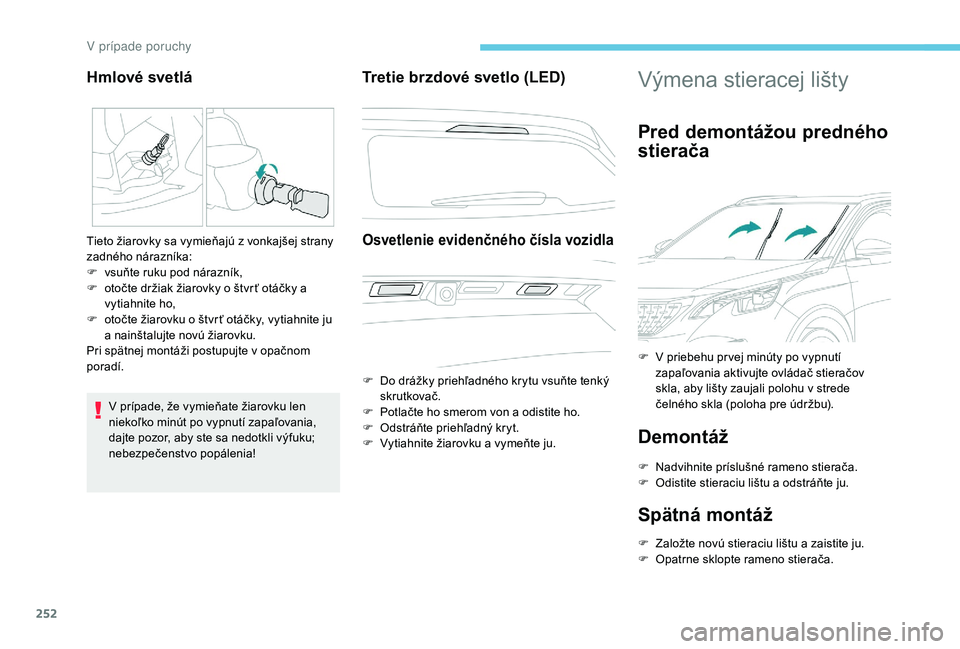

Hmlové svetlá
Tieto žiarovky sa vymieňajú z vonkajšej strany
zadného nárazníka:
F

v
suňte ruku pod nárazník,
F

o
točte držiak žiarovky o štvr ť otáčky a
vytiahnite ho,
F

o
točte žiarovku o štvr ť otáčky, vytiahnite ju
a nainštalujte novú žiarovku.
Pri spätnej montáži postupujte v opačnom
poradí. F

V p
riebehu pr vej minúty po vypnutí
zapaľovania aktivujte ovládač stieračov
skla, aby lišty zaujali polohu v strede
čelného skla (poloha pre údržbu).
V p

253

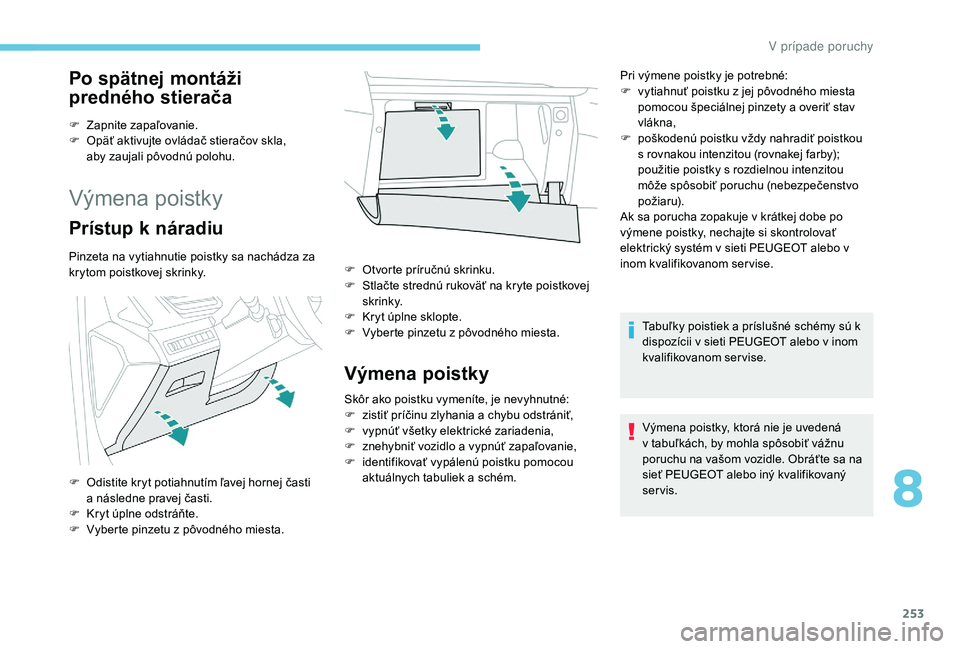

Po spätnej montáži
predného stierača
F Zapnite zapaľovanie.
F O päť aktivujte ovládač stieračov skla,
aby
zaujali pôvodnú polohu.
Výmena poistky
Prístup k n áradiu
Pinzeta na vytiahnutie poistky sa nachádza za
k rytom poistkovej skrinky.
F

O
distite kryt potiahnutím ľavej hornej časti
a
následne pravej časti.
F

K
ryt úplne odstráňte.
F

V
yberte pinzetu z pôvodného miesta. F
O tvorte príručnú skrinku.
F

S
tlačte strednú rukoväť na kryte poistkovej
skrinky.
F

K
ryt úplne sklopte.
F

V
yberte pinzetu z pôvodného miesta.
Výmena poistky
Skôr ako poistku vymeníte, je nevyhnutné:
F z istiť príčinu zlyhania a chybu odstrániť,
F

v
ypnúť všetky elektrické zariadenia,
F

z
nehybniť vozidlo a vypnúť zapaľovanie,
F

i
dentifikovať vypálenú poistku pomocou
aktuálnych tabuliek a
schém. Pri výmene poistky je potrebné:
F

v
ytiahnuť poistku z jej pôvodného miesta
pomocou špeciálnej pinzety a overiť stav
vlákna,
F
p
oškodenú poistku vždy nahradiť poistkou
s rovnakou intenzitou (rovnakej farby);
použitie poistky s rozdielnou intenzitou
môže spôsobiť poruchu (nebezpečenstvo
požiaru).
Ak sa porucha zopakuje v krátkej dobe po
výmene poistky, nechajte si skontrolovať
elektrický systém v sieti PEUGEOT alebo v
inom kvalifikovanom ser vise.
Tabuľky poistiek a príslušné schémy sú k
dispozícii v sieti PEUGEOT alebo v inom
kvalifikovanom ser vise.
Výmena poistky, ktorá nie je uvedená
v tabuľkách, by mohla spôsobiť vážnu
poruchu na vašom vozidle. Obráťte sa na
sieť PEUGEOT alebo iný kvalifikovaný
servis.
8
V p

254

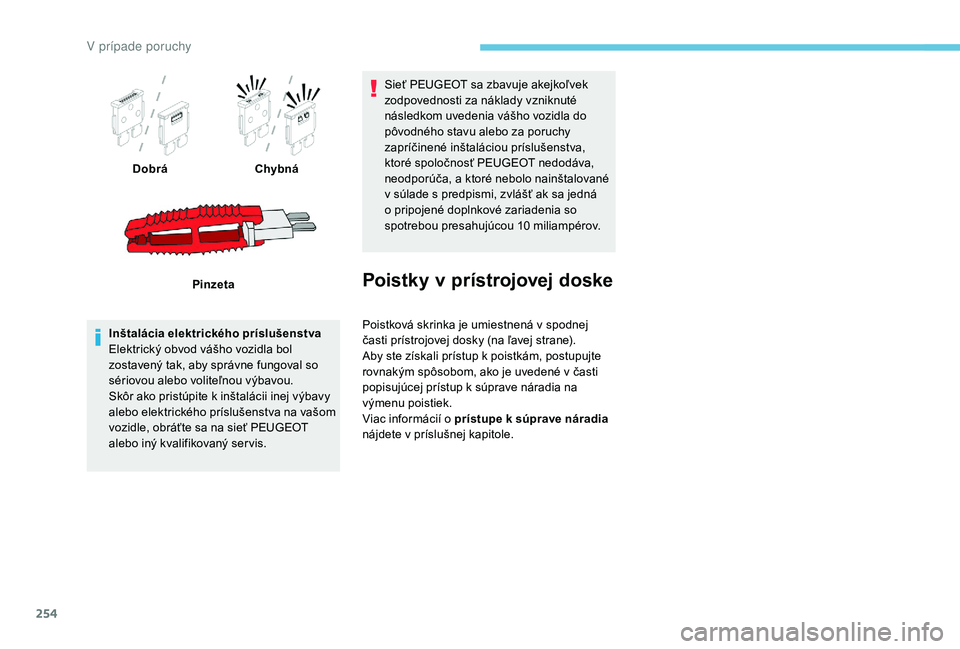

DobráChybná
Pinzeta
Inštalácia elektrického príslušenstva
Elektrický obvod vášho vozidla bol
zostavený tak, aby správne fungoval so
sériovou alebo voliteľnou výbavou.
Skôr ako pristúpite k inštalácii inej výbavy
alebo elektrického príslušenstva na vašom
vozidle, obráťte sa na sieť PEUGEOT
alebo iný kvalifikovaný ser vis. Sieť PEUGEOT sa zbavuje akejkoľvek
zodpovednosti za náklady vzniknuté
následkom uvedenia vášho vozidla do
pôvodného stavu alebo za poruchy
zapríčinené inštaláciou príslušenstva,
ktoré spoločnosť PEUGEOT nedodáva,
neodporúča, a ktoré nebolo nainštalované
v súlade s predpismi, zvlášť ak sa jedná
o pripojené doplnkové zariadenia so
spotrebou presahujúcou 10 miliampérov.
Poistky v prístrojovej doske
Poistková skrinka je umiestnená v spodnej
časti prístrojovej dosky (na ľavej strane).
Aby ste získali prístup k poistkám, postupujte
rovnakým spôsobom, ako je uvedené v časti
popisujúcej prístup k súprave náradia na
výmenu poistiek.
Viac informácií o prístupe k súprave náradia
nájdete v príslušnej kapitole.
V prípade poruchy

255

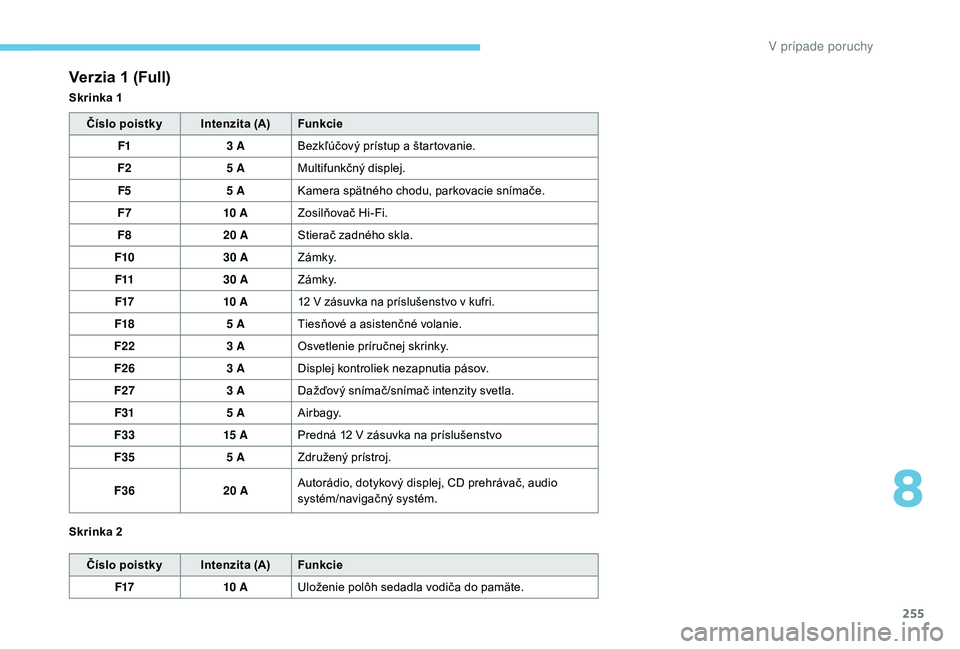

Verzia 1 (Full)
Skrinka 1Číslo poistky Intenzita (A) Funkcie
F1 3 ABezkľúčový prístup a štartovanie.
F2 5 AMultifunkčný displej.
F5 5 AKamera spätného chodu, parkovacie snímače.
F7 10 AZosilňovač Hi-Fi.
F8 20 AStierač zadného skla.
F10 30 AZ á m k y.
F11 30 AZ á m k y.
F17 10 A
12 V zásuvka na príslušenstvo v kufri.
F18 5 ATiesňové a asistenčné volanie.
F22 3 AOsvetlenie príručnej skrinky.
F26 3 ADisplej kontroliek nezapnutia pásov.
F27 3 ADažďový snímač/snímač intenzity svetla.
F31 5 AAirbagy.
F33 15 APredná 12 V zásuvka na príslušenstvo
F35 5 AZdružený prístroj.
F36 20 AAutorádio, dotykový displej, CD prehrávač, audio
systém/navigačný systém.
Číslo poistky Intenzita (A) Funkcie
F17 10 AUloženie polôh sedadla vodiča do pamäte.
Skrinka 2
8
V prípade poruchy

256

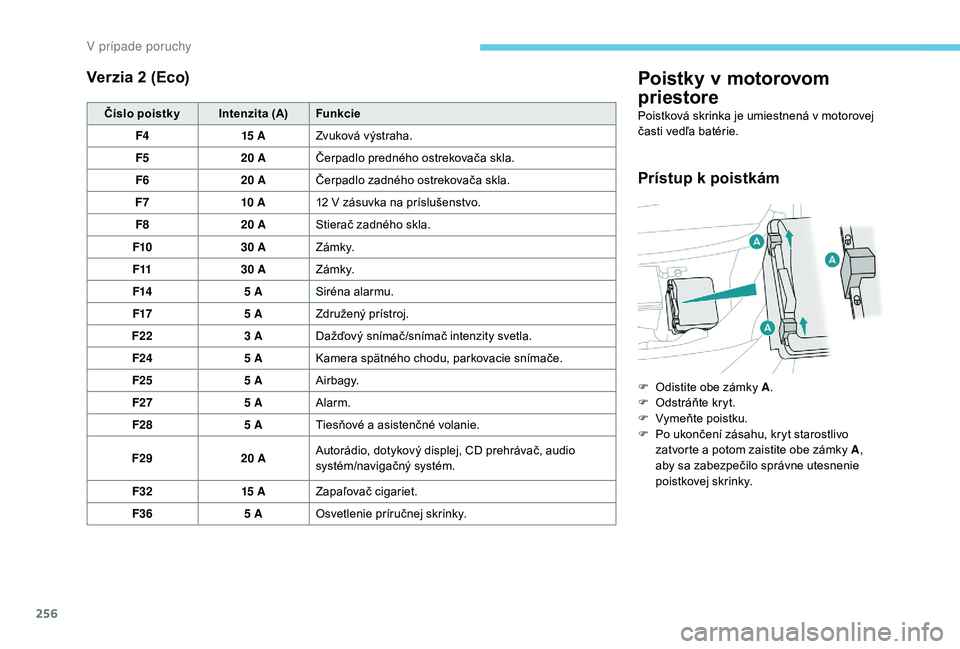

Verzia 2 (Eco)
Číslo poistky Intenzita (A)Funkcie
F4 15 AZvuková výstraha.
F5 20 AČerpadlo predného ostrekovača skla.
F6 20 AČerpadlo zadného ostrekovača skla.
F7 10 A12 V zásuvka na príslušenstvo.
F8 20 AStierač zadného skla.
F10 30 AZ á m k y.
F11 30 AZ á m k y.
F14 5 ASiréna alarmu.
F17 5 AZdružený prístroj.
F22 3 ADažďový snímač/snímač intenzity svetla.
F24 5 AKamera spätného chodu, parkovacie snímače.
F25 5 AAirbagy.
F27 5 AAlarm.
F28 5 ATiesňové a asistenčné volanie.
F29 20 AAutorádio, dotykový displej, CD prehrávač, audio
systém/navigačný systém.
F32 15 AZapaľovač cigariet.
F36 5 AOsvetlenie príručnej skrinky.
Poistky v motorovom
priestore
Poistková skrinka je umiestnená v motorovej
časti vedľa batérie.
Prístup k poistkám
F Odistite obe zámky A .
F O dstráňte kryt.
F

Vy
meňte poistku.
F

P
o ukončení zásahu, kryt starostlivo
zatvorte a potom zaistite obe zámky A ,
aby sa zabezpečilo správne utesnenie
poistkovej skrinky.
V prípade poruchy

257
12 V batéria
Postup pri štartovaní motora pomocou inej
batérie alebo pri dobíjaní vašej vybitej batérie.

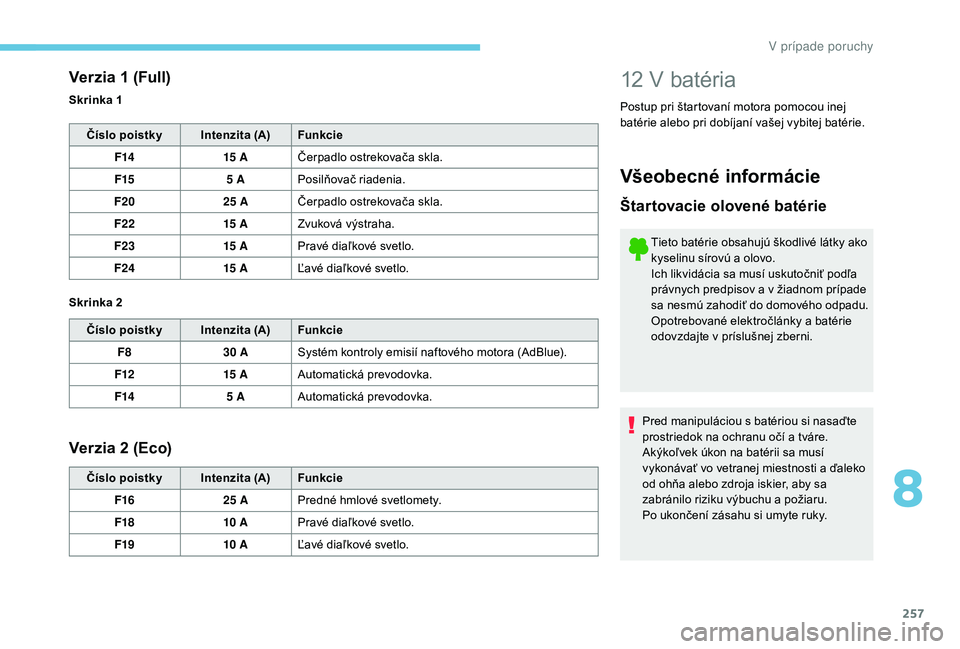

Verzia 1 (Full)
Číslo poistky Intenzita (A)Funkcie
F14 15 AČerpadlo ostrekovača skla.
F15 5 APosilňovač riadenia.
F20 25 AČerpadlo ostrekovača skla.
F22 15 AZvuková výstraha.
F23 15 APravé diaľkové svetlo.
F24 15 AĽavé diaľkové svetlo.
Číslo poistky Intenzita (A) Funkcie
F8 30 ASystém kontroly emisií naftového motora (AdBlue).
F12 15 AAutomatická prevodovka.
F14 5 AAutomatická prevodovka.
Verzia 2 (Eco)
Číslo poistky Intenzita (A) Funkcie
F16 25 APredné hmlové svetlomety.
F18 10 APravé diaľkové svetlo.
F19 10 AĽavé diaľkové svetlo.
Skrinka 1
Skrinka 2
Všeobecné informácie
Štartovacie olovené batérie
Tieto batérie obsahujú škodlivé látky ako
kyselinu sírovú a olovo.
Ich likvidácia sa musí uskutočniť podľa
právnych predpisov a v žiadnom prípade
sa nesmú zahodiť do domového odpadu.
Opotrebované elektročlánky a batérie
odovzdajte v príslušnej zberni.
Pred manipuláciou s batériou si nasaďte
prostriedok na ochranu očí a tváre.
Akýkoľvek úkon na batérii sa musí
vykonávať vo vetranej miestnosti a ďaleko
od ohňa alebo zdroja iskier, aby sa
zabránilo riziku výbuchu a požiaru.
Po ukončení zásahu si umyte ruky.
8
V prípade poruchy

258

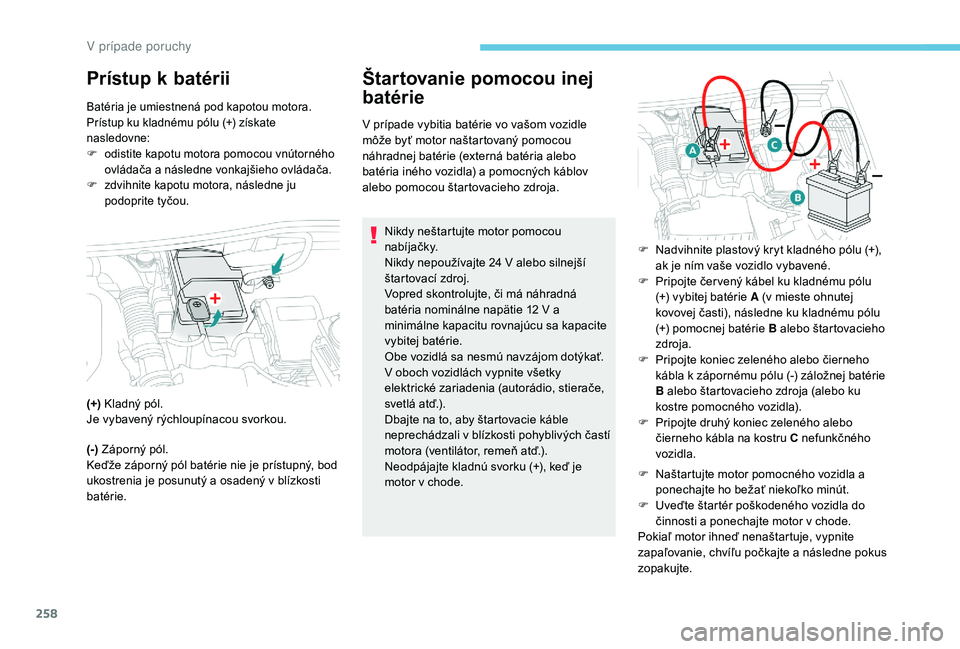

Prístup k batériiŠtartovanie pomocou inej
batérie
V prípade vybitia batérie vo vašom vozidle
môže byť motor naštartovaný pomocou
náhradnej batérie (externá batéria alebo
batéria iného vozidla) a pomocných káblov
alebo pomocou štartovacieho zdroja.
Nikdy neštartujte motor pomocou
nabíjačky.
Nikdy nepoužívajte 24 V alebo silnejší
štartovací zdroj.
Vopred skontrolujte, či má náhradná
batéria nominálne napätie 12 V a
minimálne kapacitu rovnajúcu sa kapacite
vybitej batérie.
Obe vozidlá sa nesmú navzájom dotýkať.
V oboch vozidlách vypnite všetky
elektrické zariadenia (autorádio, stierače,
svetlá atď.).
Dbajte na to, aby štartovacie káble
neprechádzali v blízkosti pohyblivých častí
motora (ventilátor, remeň atď.).
Neodpájajte kladnú svorku (+), keď je
motor v chode.
Batéria je umiestnená pod kapotou motora.
Prístup ku kladnému pólu (+) získate
nasledovne:
F

o
distite kapotu motora pomocou vnútorného
ovládača a následne vonkajšieho ovládača.
F

z
dvihnite kapotu motora, následne ju
podoprite tyčou.
(+) Kladný pól.
Je vybavený rýchloupínacou svorkou.
(-) Záporný pól.
Keďže záporný pól batérie nie je prístupný, bod
ukostrenia je posunutý a osadený v blízkosti
batérie. F

N
advihnite plastový kryt kladného pólu (+),
ak je ním vaše vozidlo vybavené.
F
P
ripojte čer vený kábel ku kladnému pólu
(+) vybitej batérie A (v mieste ohnutej
kovovej časti), následne ku kladnému pólu
(+) pomocnej batérie B alebo štartovacieho
zdroja.
F
P
ripojte koniec zeleného alebo čierneho
kábla k zápornému pólu (-) záložnej batérie
B alebo štartovacieho zdroja (alebo ku
kostre pomocného vozidla).
F

P
ripojte druhý koniec zeleného alebo
čierneho kábla na kostru C nefunkčného
vozidla.
F

N
aštartujte motor pomocného vozidla a
ponechajte ho bežať niekoľko minút.
F

U
veďte štartér poškodeného vozidla do
činnosti a ponechajte motor v chode.
Pokiaľ motor ihneď nenaštartuje, vypnite
zapaľovanie, chvíľu počkajte a následne pokus
zopakujte.
V prípade poruchy
