PEUGEOT 3008 2018 Upute Za Rukovanje (in Croatian)

109

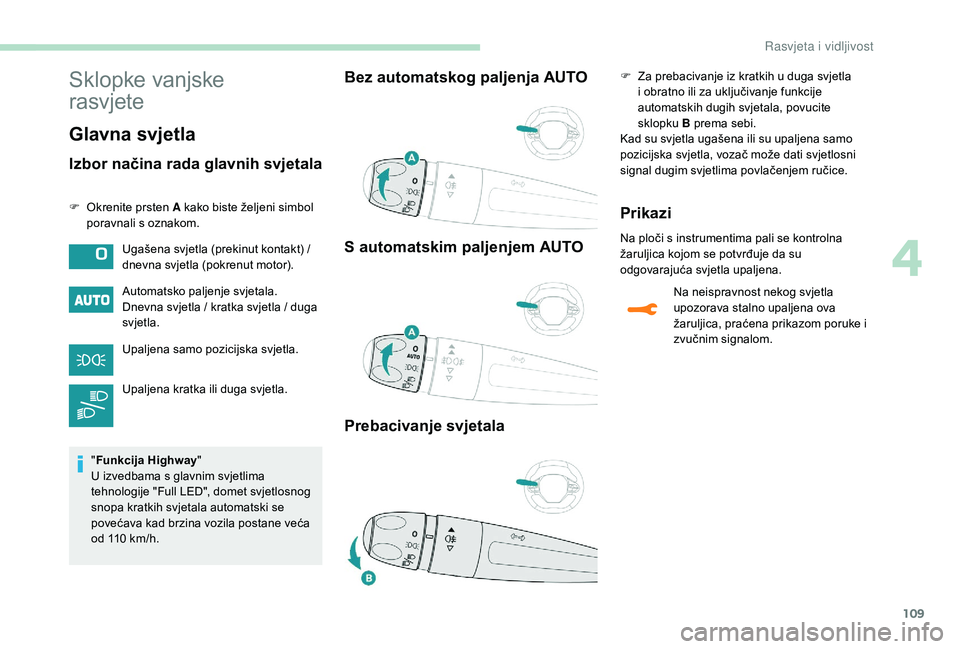

Sklopke vanjske
rasvjete
Glavna svjetla
Izbor načina rada glavnih svjetala
F Okrenite prsten A kako biste željeni simbol poravnali s oznakom.
Automatsko paljenje svjetala.
Dnevna svjetla / kratka svjetla / duga
svjetla.
Upaljena samo pozicijska svjetla.
Upaljena kratka ili duga svjetla.
" Funkcija Highway "
U izvedbama s glavnim svjetlima
tehnologije "Full LED", domet svjetlosnog
snopa kratkih svjetala automatski se
povećava kad brzina vozila postane veća
od 110 km/h.
Bez automatskog paljenja AUTO
S automatskim paljenjem AUTO
Prebacivanje svjetalaF Za prebacivanje iz kratkih u duga svjetla i obratno ili za uključivanje funkcije
automatskih dugih svjetala, povucite
sklopku B prema sebi.
Kad su svjetla ugašena ili su upaljena samo
pozicijska svjetla, vozač može dati svjetlosni
signal dugim svjetlima povlačenjem ručice.
Prikazi
Na ploči s instrumentima pali se kontrolna
žaruljica kojom se potvrđuje da su
odgovarajuća svjetla upaljena.
Ugašena svjetla (prekinut kontakt) /
dnevna svjetla (pokrenut motor).
Na neispravnost nekog svjetla
upozorava stalno upaljena ova
žaruljica, praćena prikazom poruke i
zvučnim signalom.
4
Rasvjeta i vidljivost

110
Svjetla za maglu
Nije dopušteno upotrebljavati svijetla za
maglu tijekom vedrog ili kišnog vremena,
niti danju niti noću. U takvim uvjetima,
jakost tih svjetala mogla bi zaslijepiti
druge sudionike u prometu. Ona se smiju
upotrebljavati samo kada je magla ili kad
pada snijeg.
U takvim vremenskim uvjetima, sami
ručno palite svjetla za maglu i duga svjetla
jer senzor vanjskog svjetla može otkriti
dovoljnu vanjsku svjetlost.
Svjetla za maglu ugasite čim vam više
nisu potrebna.Stražnja svjetla za maglu
Kratka ili duga svjetla moraju biti upaljena. Okrenite i otpustite prsten C
:
F
p
rema naprijed za paljenje stražnjih svjetala
za maglu,
F p rema natrag za njihovo gašenje.
Prednja i stražnja svjetla za maglu
Pozicijska svjetla, kratka ili duga svjetla
moraju biti upaljena.
Okrenite i otpustite prsten C :
F

j
ednom prema naprijed za paljenje prednjih
svjetala za maglu,
F

p
rema naprijed; drugim zakretom pale se
stražnja svjetla za maglu,
F

j
ednom prema natrag za gašenje stražnjih
svjetala za maglu,
F

p
rema natrag; drugim zakretom gase se
prednja svjetla za maglu. Gašenje svjetala nakon prekida
kontakta
Nakon prekida kontakta, sva će se svjetla
odmah isključiti, osim kratkih svjetala
ako je uključeno automatsko privremeno
paljenje svjetala.
Paljenje svjetala nakon prekida kontakta
Za ponovno uključivanje sklopke svjetala,
okrenite najprije prsten A
u položaj
0 – ugašena svjetla, a zatim u željeni
položaj.
Pri otvaranja vrata vozača privremeni
zvučni signal podsjetit će vas da su svjetla
upaljena.
Svjetla će se automatski ugasiti nakon
određenog vremena koje ovisi o
napunjenosti akumulatora (nakon prelaska
u
štedljiv način rada).
U određenim klimatskim uvjetima
(niska
temperatura, vlaga), zamagljenost
unutrašnje površine stakla prednjih
i
stražnjih svjetala normalna je pojava;
ona
će nestati nekoliko minuta nakon
paljenja svjetala.
Rasvjeta i vidljivost

111
Nikad ne gledajte u svjetlosni snop
svjetala "Full LED" jer postoji velika
opasnot od oštećenja vida.
Putovanja u inozemstvo
Ako se vozilo koristi u nekoj zemlji u
kojoj se promet odvija na suprotnoj
strani u odnosu na zemlju u kojoj je
vozilo prodano, potrebno je promijeniti
podešenost glavnih svjetala kako se ne bi
zasljepljivali vozači iz suprotnog smjera.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Dnevna svjetla / pozicijska
svjetla
LED-diode tih žaruljica automatski će se
upaliti nakon pokretanja motora, na prednjem
i stražnjem dijelu vozila. One imaju sljedeće funkcije:
-

D
nevna svjetla (sklopka svjetala u položaju
" 0 " ili " AUTO " uz dovoljnu vanjsku svjetlost).
-
B
očna svjetla (ručica za upravljanje
svjetlima u položaju " AUTO" pri niskoj razini
osvjetljenja ili u položaju "Samo bočna
svjetla" ili "Kratka/duga glavna svjetla").
Pokazivači smjera
F Skretanje lijevo: spustite sklopku svjetala preko točke otpora.
F

S
kretanje desno: podignite sklopku svjetala
preko točke otpora.
Ako pokazivač smjera ostane uključen
dulje od dvadeset sekundi, njegovi zvučni
signali postat će sve glasniji kad brzina
vozila prijeđe 60 km/h.
Tri paljenja
F Pritisnite sklopku svjetala prema gore ili prema dolje, bez prelaska preko točke
otpora; pokazivači smjera triput će se
upaliti.
U izvedbama s LED pokazivačima smjera,
paljenje je LED dioda dinamično.
Svjetlosna jakost dnevnih svjetala smanjuje
se za vrijeme dinamičnog paljenja pokazivača
smjera.
Parkirna svjetla
Bočna signalizacija paljenjem pozicijskih
svjetala samo na strani na kojoj se odvija
promet.
F

O
visno o izvedbi, u roku od jedne minute
nakon prekida kontakta, pritisnite sklopku
svjetala prema gore ili prema dolje, ovisno
o tome na kojoj strani je promet (na primjer:
ako parkirate na desnoj strani, pritisnite
sklopku svjetala prema dolje tako da se
upale pozicijska svjetla na lijevoj strani).
4
Rasvjeta i vidljivost

112
Automatsko podešavanje
farova tehnologije "Full LED"
U slučaju neispravnosti, na ploči
s instrumentima upalit će se ova
žaruljica, uz poruku i zvučni signal.Ne dirajte farove tehnologije "Full LED".
Opasnost od strujnog udara!
Sustav će postaviti glavna svjetla u najniži
položaj.
Dajte provjeriti sustav u mreži PEUGEOT ili
u nekoj stručnoj radionici.
Automatsko paljenje
svjetala
Uključivanje funkcije potvrđuje se zvučnim
signalom i paljenjem žaruljice odgovarajućeg
pokazivača smjera na ploči s instrumentima.
Za gašenje parkirnih svjetala, postavite sklopku
svjetala u središnji položaj.

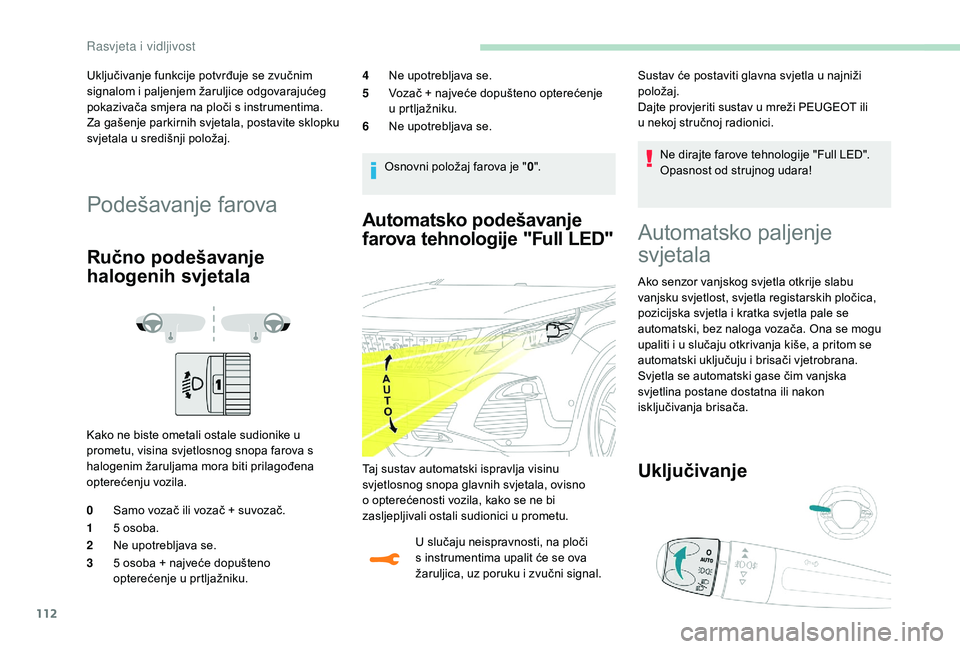

Podešavanje farova
Ručno podešavanje
halogenih svjetala
Kako ne biste ometali ostale sudionike u
prometu, visina svjetlosnog snopa farova s
halogenim žaruljama mora biti prilagođena
opterećenju vozila.
0
Samo vozač ili vozač + suvozač.
1 5 osoba.
2 Ne upotrebljava se.
3 5 osoba + najveće dopušteno
opterećenje u prtljažniku. 4
Ne upotrebljava se.
5 Vozač + najveće dopušteno opterećenje
u prtljažniku.
6 Ne upotrebljava se.
Osnovni položaj farova je " 0".
Taj sustav automatski ispravlja visinu
svjetlosnog snopa glavnih svjetala, ovisno
o opterećenosti vozila, kako se ne bi
zasljepljivali ostali sudionici u prometu. Ako senzor vanjskog svjetla otkrije slabu
vanjsku svjetlost, svjetla registarskih pločica,
pozicijska svjetla i kratka svjetla pale se
automatski, bez naloga vozača. Ona se mogu
upaliti i u slučaju otkrivanja kiše, a pritom se
automatski uključuju i brisači vjetrobrana.
Svjetla se automatski gase čim vanjska
svjetlina postane dostatna ili nakon
isključivanja brisača.
Uključivanje
Rasvjeta i vidljivost

113
F Okrenite prsten u položaj "AUTO".
Kada se funkcija aktivira, prikazat će se i poruka.
Isključivanje
F Okrenite prsten u neki drugi položaj.
Isključivanje funkcije potvrđuje se porukom.
Neispravnost u radu
U slučaju neispravnosti senzora
vanjske svjetlosti, svjetla se pale,
na ploči s instrumentima pali se ova
žaruljica, uz zvučni signal i/ili se
prikazuje poruka.
Obratite se mreži PEUGEOT ili nekoj
stručnoj radionici.
Ne prekrivajte senzor vanjske svjetlosti,
povezan s senzorom kiše, smješten u
središnjem gornjem dijelu vjetrobrana,
iza unutrašnjeg retrovizora; pripadajuće
funkcije više ne bi primale podatke.
Po magli ili snijegu, senzor vanjskog
svjetla može otkriti dovoljno vanjske
svjetlosti. Tada se svjetla vozila neće
automatski upaliti.
Automatsko privremeno
paljenje svjetala
Ako je funkcija "Automatskog paljenja svjetala"
uključena, u slučaju slabe vanjske svjetlosti,
pozicijska svjetla, kratka svjetla i spot svjetla
u retrovizorima automatski će se upaliti nakon
prekida kontakta.
Trajanje privremenog paljenja svjetala
i
uključenost, odnosno isključenost te funkcije
određuje se u izborniku parametara vozila na
ekranu.
Ručno privremeno paljenje
svjetala
Nakon prekida kontakta, kratka svjetla mogu
ostati privremeno upaljena radi lakšeg izlaska
i udaljavanja od vozila na slabije osvijetljenom
mjestu.
Uključivanje
F Prekinite kontakt i povucite sklopku svjetala, kao za uključivanje svjetlosnog signala.
F

F
unkcija se isključuje ponovnim
povlačenjem sklopke.
Isključivanje
U izvedbama bez "automatskog paljenja
svjetala", privremeno upaljena svjetla
automatski će se ugasiti nakon 30 sekundi.
U izvedbama s "automatskim paljenjem
svjetala", trajanje ručnog privremenog paljenja
svjetala jednako je onom određenom za
automatsko privremeno paljenje svjetala.
Automatsko paljenje
svjetala za lakši ulazak
Ako je uključena funkcija "Automatskog paljenja
svjetala", pozicijska svjetla, kratka svjetla i spot
svjetla u retrovizorima automatski će se upaliti
prilikom otključavanja vozila ako je vanjska
svjetlost slaba.
Trajanje privremenog paljenja svjetala
i
uključenost paljenja svjetala za lakši ulazak
određuju se u izborniku parametara vozila na
ekranu.
4
Rasvjeta i vidljivost

114
Automatska duga svjetla
Taj sustav automatski prebacuje s dugih
svjetala na kratka i obratno, ovisno o uvjetima
osvijetljenosti i prometa, na temelju podataka
iz kamere smještene na gornjem dijelu
vjetrobrana.To je sustav pomoći u vožnji.
Vozač ostaje odgovoran za rasvjetu, za
njezinu prilagođenost vanjskom svjetlu,
vidljivosti i prometu te poštivanje zakona
o
sigurnosti prometa na cestama.
Sustav radi pri brzini većoj od 25 km/h.
Kad usporite ispod 15 km/h, funkcija će se
isključiti.
Rasvjeta za lakši pristup
Ova je funkcija dostupna ovisno o izvedbi. F
N
akratko pritisnite ovu tipku na
daljinskom upravljaču.
Pozicijska svjetla, kratka svjetla, svjetla
registarske pločice i spot svjetla u vanjskim
retrovizorima pale se na 30 sekundi.
Svjetla se odmah gase drugim pritiskom prije
isteka vremena paljenja svjetala.
Spot svjetla u vanjskim
retrovizorima
Ta svjetla olakšavaju približavanje vozilu jer
osvjetljavaju:
-
p
rostor ispred vrata vozača i suvozača,
-

p
rostor ispred retrovizora i iza prednjih
vrata.
Uključivanje
Kad je sklopka prednjeg
stropnog svjetla u ovom
položaju, spot svjetla pale
se
automatski:
Neovisno o položaju sklopke prednjeg
stropnog svjetla, ona će se upaliti i u trenutku
uključivanja paljenja svjetala za lakši pristup
i

funkcije privremenog paljenja svjetala.
-

n

akon otključavanja vozila,
-

n

akon otvaranja vrata,
-

k

ada daljinski upravljač uputi zahtjev za
lociranje vozila.
Isključivanje
Ugasit će se automatski nakon 30 sekundi.
Rasvjeta i vidljivost

115

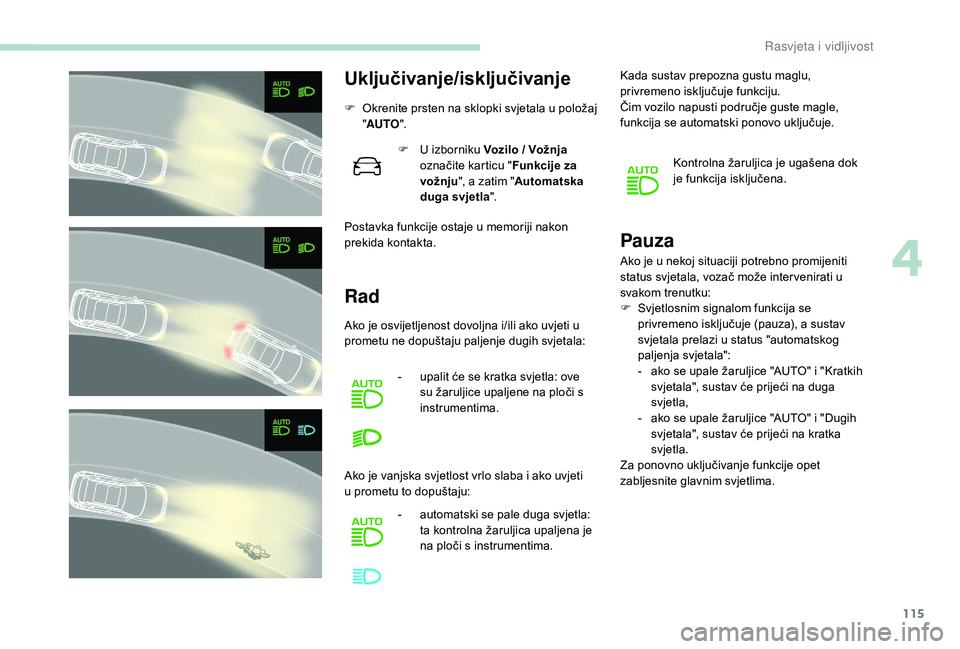

Uključivanje/isključivanje
F Okrenite prsten na sklopki svjetala u položaj "AUTO ".
Postavka funkcije ostaje u memoriji nakon
prekida kontakta. F

U
izborniku Vozilo / Vožnja
označite karticu " Funkcije za
vožnju ", a zatim " Automatska
duga svjetla ".
Rad
Ako je osvijetljenost dovoljna i/ili ako uvjeti u
prometu ne dopuštaju paljenje dugih svjetala:
-

u
palit će se kratka svjetla: ove
su žaruljice upaljene na ploči s
instrumentima.
Ako je vanjska svjetlost vrlo slaba i ako uvjeti
u prometu to dopuštaju: -

a
utomatski se pale duga svjetla:
ta kontrolna žaruljica upaljena je
na ploči s instrumentima. Kada sustav prepozna gustu maglu,
privremeno isključuje funkciju.
Čim vozilo napusti područje guste magle,
funkcija se automatski ponovo uključuje.
Kontrolna žaruljica je ugašena dok
je funkcija isključena.
Pauza
Ako je u nekoj situaciji potrebno promijeniti
status svjetala, vozač može inter venirati u
svakom trenutku:
F

S
vjetlosnim signalom funkcija se
privremeno isključuje (pauza), a sustav
svjetala prelazi u status "automatskog
paljenja svjetala":
-

a
ko se upale žaruljice "AUTO" i "Kratkih
svjetala", sustav će prijeći na duga
svjetla,
-

a
ko se upale žaruljice "AUTO" i "Dugih
svjetala", sustav će prijeći na kratka
svjetla.
Za ponovno uključivanje funkcije opet
zabljesnite glavnim svjetlima.
4
Rasvjeta i vidljivost

116

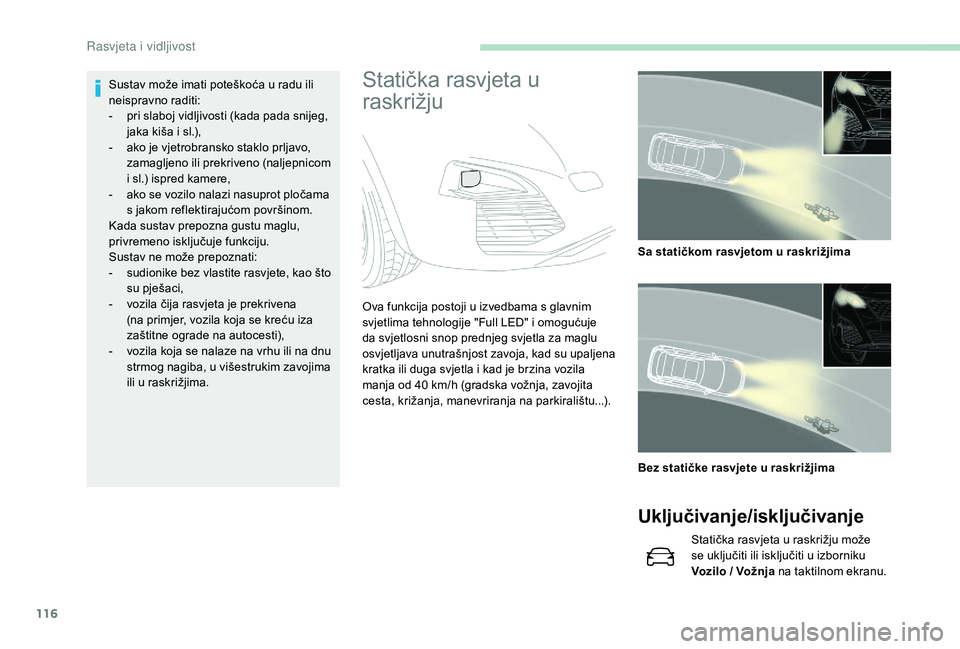

Statička rasvjeta u
raskrižjuSustav može imati poteškoća u radu ili
neispravno raditi:
-
p
ri slaboj vidljivosti (kada pada snijeg,
jaka kiša i sl.),
-

a
ko je vjetrobransko staklo prljavo,
zamagljeno ili prekriveno (naljepnicom
i sl.) ispred kamere,
-

a
ko se vozilo nalazi nasuprot pločama
s jakom reflektirajućom površinom.
Kada sustav prepozna gustu maglu,
privremeno isključuje funkciju.
Sustav ne može prepoznati:
-

s
udionike bez vlastite rasvjete, kao što
su pješaci,
-

v
ozila čija rasvjeta je prekrivena
(na primjer, vozila koja se kreću iza
zaštitne ograde na autocesti),
-

v
ozila koja se nalaze na vrhu ili na dnu
strmog nagiba, u višestrukim zavojima
ili u raskrižjima. Ova funkcija postoji u izvedbama s glavnim
svjetlima tehnologije "Full LED" i omogućuje
da svjetlosni snop prednjeg svjetla za maglu
osvjetljava unutrašnjost zavoja, kad su upaljena
kratka ili duga svjetla i kad je brzina vozila
manja od 40 km/h (gradska vožnja, zavojita
cesta, križanja, manevriranja na parkiralištu...). Sa statičkom rasvjetom u raskrižjima
Bez statičke rasvjete u raskrižjima
Uključivanje/isključivanje
Statička rasvjeta u raskrižju može
se uključiti ili isključiti u izborniku
Vozilo / Vožnja na taktilnom ekranu.
R

117

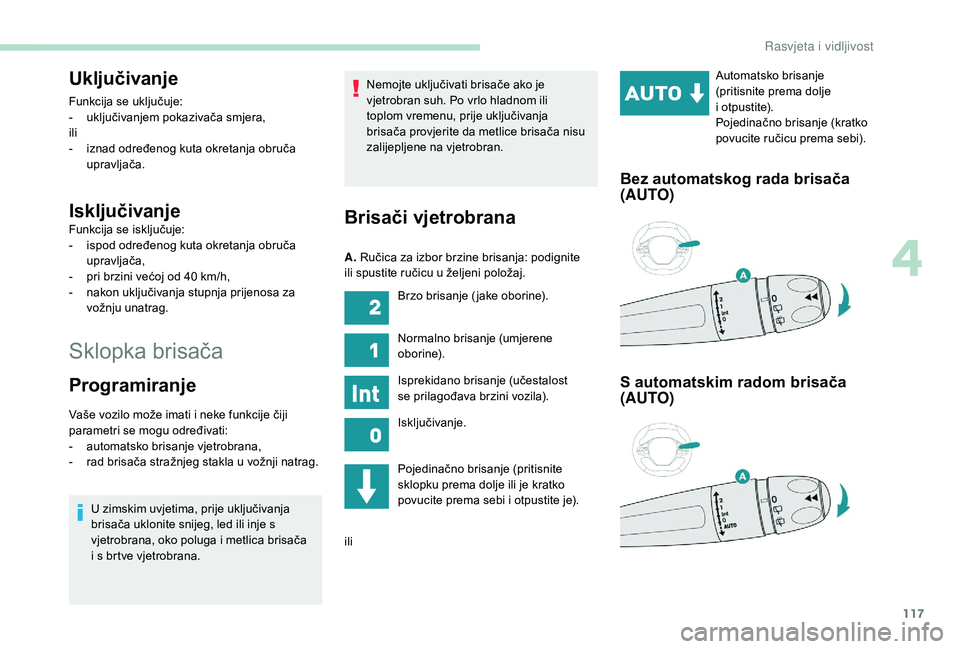

Sklopka brisača
Uključivanje
Funkcija se uključuje:
- u ključivanjem pokazivača smjera,
ili
-

i
znad određenog kuta okretanja obruča
upravljača.
Isključivanje
Funkcija se isključuje:
- i spod određenog kuta okretanja obruča
upravljača,
-

p
ri brzini većoj od 40 km/h,
-

n
akon uključivanja stupnja prijenosa za
vožnju unatrag.
Programiranje
Vaše vozilo može imati i neke funkcije čiji
parametri se mogu određivati:
-
a

utomatsko brisanje vjetrobrana,
-

r
ad brisača stražnjeg stakla u vožnji natrag.U zimskim uvjetima, prije uključivanja
brisača uklonite snijeg, led ili inje s
vjetrobrana, oko poluga i metlica brisača
i
s brtve vjetrobrana. Nemojte uključivati brisače ako je
vjetrobran suh. Po vrlo hladnom ili
toplom vremenu, prije uključivanja
brisača provjerite da metlice brisača nisu
zalijepljene na vjetrobran.
Brisači vjetrobrana
A.
Ručica za izbor brzine brisanja: podignite
ili spustite ručicu u željeni položaj.
Pojedinačno brisanje (pritisnite
sklopku prema dolje ili je kratko
povucite prema sebi i otpustite je).
ili Automatsko brisanje
(pritisnite prema dolje
i
otpustite).
Pojedinačno brisanje (kratko
povucite ručicu prema sebi).
Bez automatskog rada brisača
(AUTO)
S automatskim radom brisača
(AUTO)
Brzo brisanje ( jake oborine).
Normalno brisanje (umjerene
oborine).
Isprekidano brisanje (učestalost
se
prilagođava brzini vozila).
Isključivanje.
4
Rasvjeta i vidljivost

118

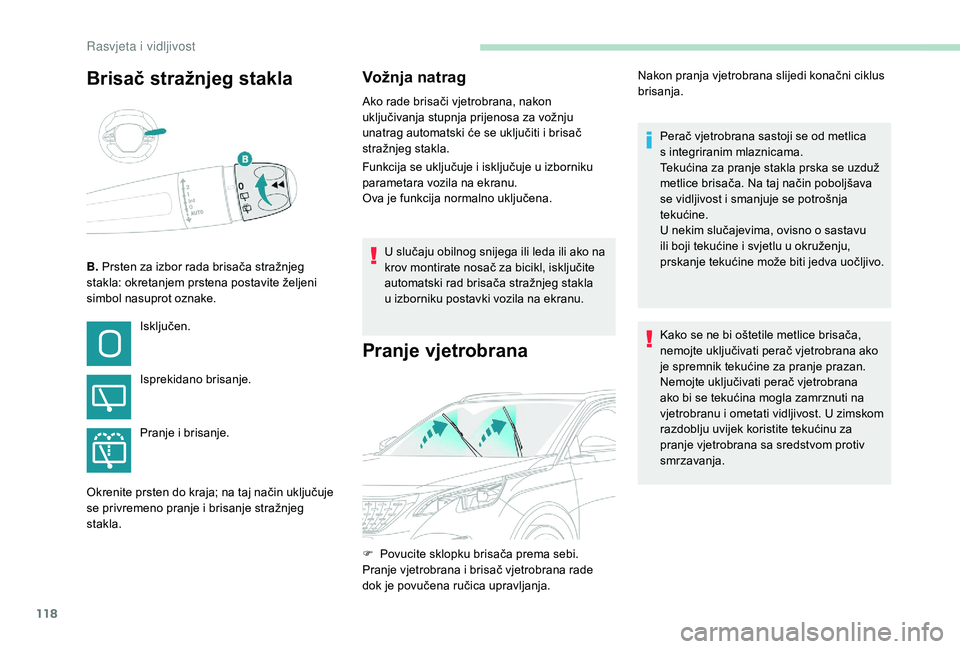

Brisač stražnjeg stakla
B. Prsten za izbor rada brisača stražnjeg
stakla: okretanjem prstena postavite željeni
simbol nasuprot oznake.
Vožnja natrag
Ako rade brisači vjetrobrana, nakon
uključivanja stupnja prijenosa za vožnju
unatrag automatski će se uključiti i brisač
stražnjeg stakla.
Funkcija se uključuje i isključuje u izborniku
parametara vozila na ekranu.
Ova je funkcija normalno uključena.
Isključen.
Isprekidano brisanje.
Pranje i brisanje.
Okrenite prsten do kraja; na taj način uključuje
se privremeno pranje i brisanje stražnjeg
stakla. U slučaju obilnog snijega ili leda ili ako na
krov montirate nosač za bicikl, isključite
automatski rad brisača stražnjeg stakla
u
izborniku postavki vozila na ekranu.
Pranje vjetrobrana
F Povucite sklopku brisača prema sebi.
Pranje vjetrobrana i brisač vjetrobrana rade
dok je povučena ručica upravljanja. Perač vjetrobrana sastoji se od metlica
s
in

tegriranim mlaznicama.
Tekućina za pranje stakla prska se uzduž
metlice brisača. Na taj način poboljšava
se vidljivost i smanjuje se potrošnja
tekućine.
U nekim slučajevima, ovisno o sastavu
ili boji tekućine i svjetlu u okruženju,
prskanje tekućine može biti jedva uočljivo.
Kako se ne bi oštetile metlice brisača,
nemojte uključivati perač vjetrobrana ako
je spremnik tekućine za pranje prazan.
Nemojte uključivati perač vjetrobrana
ako bi se tekućina mogla zamrznuti na
vjetrobranu i ometati vidljivost. U zimskom
razdoblju uvijek koristite tekućinu za
pranje vjetrobrana sa sredstvom protiv
smrzavanja.
Nakon pranja vjetrobrana slijedi konačni ciklus
brisanja.
Rasvjeta i vidljivost
