PEUGEOT 3008 2022 Instructieboekje (in Dutch)

179
Praktische informatie

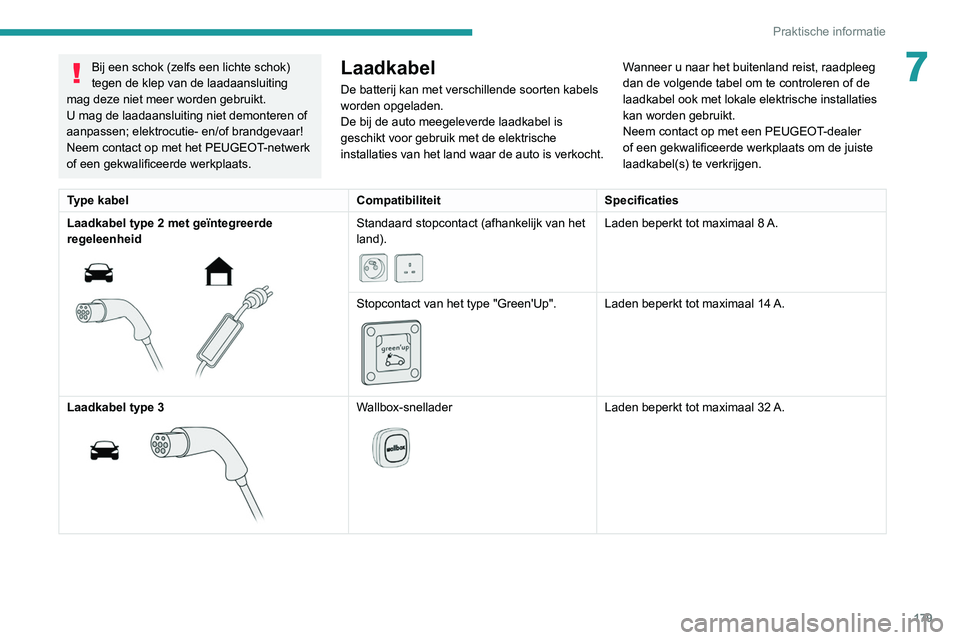

7Bij een schok (zelfs een lichte schok)
tegen de klep van de laadaansluiting
mag deze niet meer worden gebruikt.
U mag de laadaansluiting niet demonteren of
aanpassen; elektrocutie- en/of brandgevaar!
Neem contact op met het PEUGEOT-netwerk
of een gekwalificeerde werkplaats.Laadkabel
De batterij kan met verschillende soorten kabels
worden opgeladen.
De bij de auto meegeleverde laadkabel is
geschikt voor gebruik met de elektrische
installaties van het land waar de auto is verkocht. Wanneer u naar het buitenland reist, raadpleeg
dan de volgende tabel om te controleren of de
laadkabel ook met lokale elektrische installaties
kan worden gebruikt.
Neem contact op met een PEUGEOT-dealer
of een gekwalificeerde werkplaats om de juiste
laadkabel(s) te verkrijgen.
Type kabel
CompatibiliteitSpecificaties
Laadkabel type 2 met geïntegreerde
regeleenheid


Standaard stopcontact (afhankelijk van het
land).


Laden beperkt tot maximaal 8 A.
Stopcontact van het type "Green'Up".


Laden beperkt tot maximaal 14 A.
Laadkabel type 3


Wallbox-snellader

Laden beperkt tot maximaal 32 A.

180
Praktische informatie

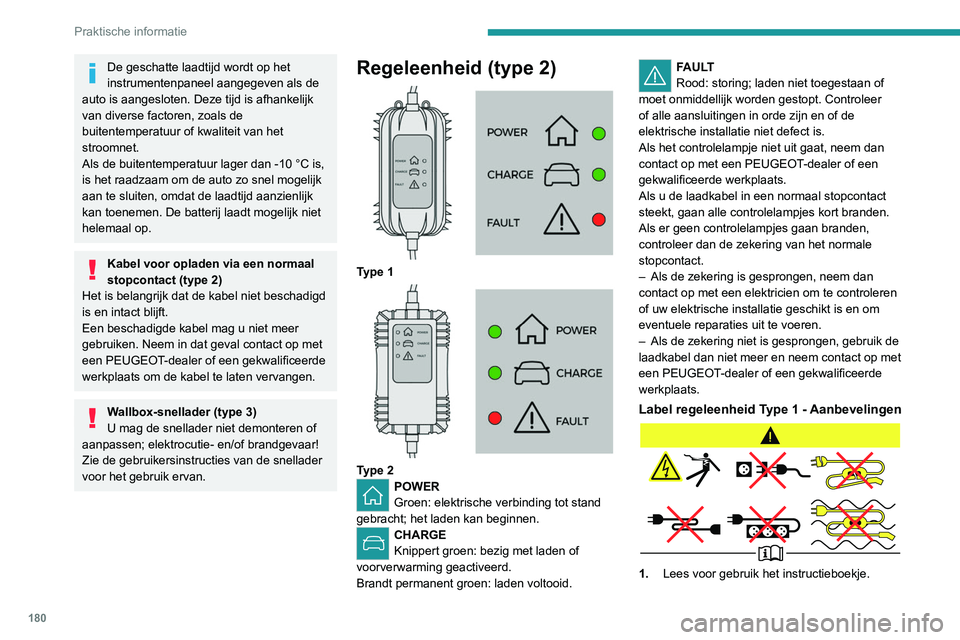

De geschatte laadtijd wordt op het
instrumentenpaneel aangegeven als de
auto is aangesloten. Deze tijd is afhankelijk
van diverse factoren, zoals de
buitentemperatuur of kwaliteit van het
stroomnet.
Als de buitentemperatuur lager dan -10 °C is,
is het raadzaam om de auto zo snel mogelijk
aan te sluiten, omdat de laadtijd aanzienlijk
kan toenemen. De batterij laadt mogelijk niet
helemaal op.
Kabel voor opladen via een normaal
stopcontact (type 2)
Het is belangrijk dat de kabel niet beschadigd
is en intact blijft.
Een beschadigde kabel mag u niet meer
gebruiken. Neem in dat geval contact op met
een PEUGEOT-dealer of een gekwalificeerde
werkplaats om de kabel te laten vervangen.
Wallbox-snellader (type 3)
U mag de snellader niet demonteren of
aanpassen; elektrocutie- en/of brandgevaar!
Zie de gebruikersinstructies van de snellader
voor het gebruik ervan.
Regeleenheid (type 2)

Type 1

Type 2POWER
Groen: elektrische verbinding tot stand
gebracht; het laden kan beginnen.
CHARGE
Knippert groen: bezig met laden of
voorverwarming geactiveerd.
Brandt permanent groen: laden voltooid.
FAULT
Rood: storing; laden niet toegestaan of
moet onmiddellijk worden gestopt. Controleer
of alle aansluitingen in orde zijn en of de
elektrische installatie niet defect is.
Als het controlelampje niet uit gaat, neem dan
contact op met een PEUGEOT-dealer of een
gekwalificeerde werkplaats.
Als u de laadkabel in een normaal stopcontact
steekt, gaan alle controlelampjes kort branden.
Als er geen controlelampjes gaan branden,
controleer dan de zekering van het normale
stopcontact.
–

Als de zekering is gesprongen, neem dan
contact op met een elektricien om te controleren
of uw elektrische installatie geschikt is en om
eventuele reparaties uit te voeren.
–


Als de zekering niet is gesprongen, gebruik de
laadkabel dan niet meer en neem contact op met
een PEUGEOT

-dealer of een gekwalificeerde
werkplaats.
Label regeleenheid Type 1 - Aanbevelingen
1. Lees voor gebruik het instructieboekje.

181
Praktische informatie

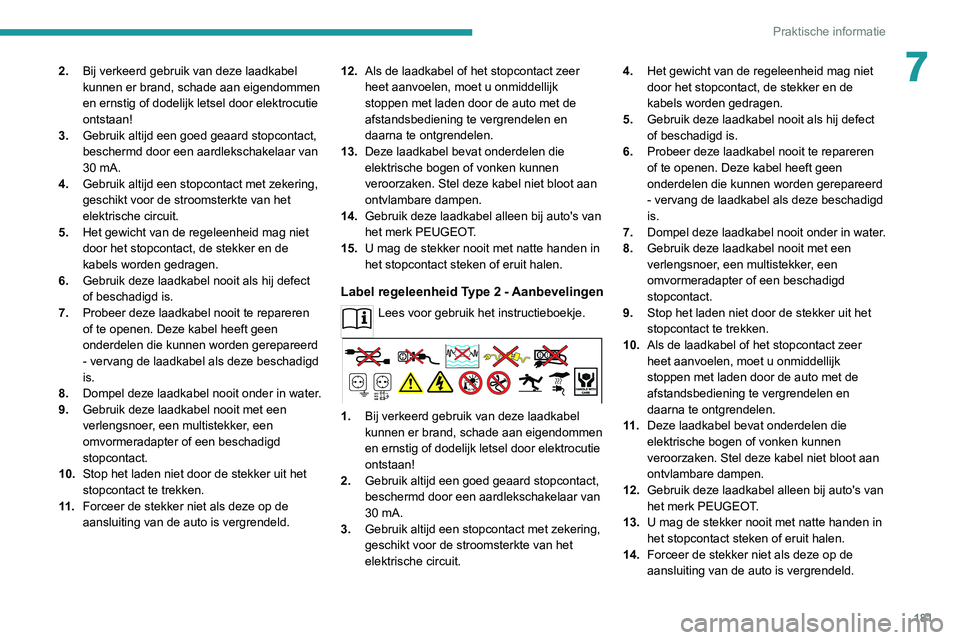

72.Bij verkeerd gebruik van deze laadkabel
kunnen er brand, schade aan eigendommen
en ernstig of dodelijk letsel door elektrocutie
ontstaan!
3. Gebruik altijd een goed geaard stopcontact,
beschermd door een aardlekschakelaar van
30 mA.
4. Gebruik altijd een stopcontact met zekering,
geschikt voor de stroomsterkte van het
elektrische circuit.
5. Het gewicht van de regeleenheid mag niet
door het stopcontact, de stekker en de
kabels worden gedragen.
6. Gebruik deze laadkabel nooit als hij defect
of beschadigd is.
7. Probeer deze laadkabel nooit te repareren
of te openen. Deze kabel heeft geen
onderdelen die kunnen worden gerepareerd
- vervang de laadkabel als deze beschadigd
is.
8. Dompel deze laadkabel nooit onder in water.
9. Gebruik deze laadkabel nooit met een
verlengsnoer, een multistekker, een
omvormeradapter of een beschadigd
stopcontact.
10. Stop het laden niet door de stekker uit het
stopcontact te trekken.
11 . Forceer de stekker niet als deze op de
aansluiting van de auto is vergrendeld. 12.
Als de laadkabel of het stopcontact zeer
heet aanvoelen, moet u onmiddellijk
stoppen met laden door de auto met de
afstandsbediening te vergrendelen en
daarna te ontgrendelen.
13. Deze laadkabel bevat onderdelen die
elektrische bogen of vonken kunnen
veroorzaken. Stel deze kabel niet bloot aan
ontvlambare dampen.
14. Gebruik deze laadkabel alleen bij auto's van
het merk PEUGEOT.
15. U mag de stekker nooit met natte handen in
het stopcontact steken of eruit halen.
Label regeleenheid Type 2 - Aanbevelingen
Lees voor gebruik het instructieboekje.
1.Bij verkeerd gebruik van deze laadkabel
kunnen er brand, schade aan eigendommen
en ernstig of dodelijk letsel door elektrocutie
ontstaan!
2. Gebruik altijd een goed geaard stopcontact,
beschermd door een aardlekschakelaar van
30 mA.
3. Gebruik altijd een stopcontact met zekering,
geschikt voor de stroomsterkte van het
elektrische circuit. 4.
Het gewicht van de regeleenheid mag niet
door het stopcontact, de stekker en de
kabels worden gedragen.
5. Gebruik deze laadkabel nooit als hij defect
of beschadigd is.
6. Probeer deze laadkabel nooit te repareren
of te openen. Deze kabel heeft geen
onderdelen die kunnen worden gerepareerd
- vervang de laadkabel als deze beschadigd
is.
7. Dompel deze laadkabel nooit onder in water.
8. Gebruik deze laadkabel nooit met een
verlengsnoer, een multistekker, een
omvormeradapter of een beschadigd
stopcontact.
9. Stop het laden niet door de stekker uit het
stopcontact te trekken.
10. Als de laadkabel of het stopcontact zeer
heet aanvoelen, moet u onmiddellijk
stoppen met laden door de auto met de
afstandsbediening te vergrendelen en
daarna te ontgrendelen.
11 . Deze laadkabel bevat onderdelen die
elektrische bogen of vonken kunnen
veroorzaken. Stel deze kabel niet bloot aan
ontvlambare dampen.
12. Gebruik deze laadkabel alleen bij auto's van
het merk PEUGEOT.
13. U mag de stekker nooit met natte handen in
het stopcontact steken of eruit halen.
14. Forceer de stekker niet als deze op de
aansluiting van de auto is vergrendeld.

182
Praktische informatie

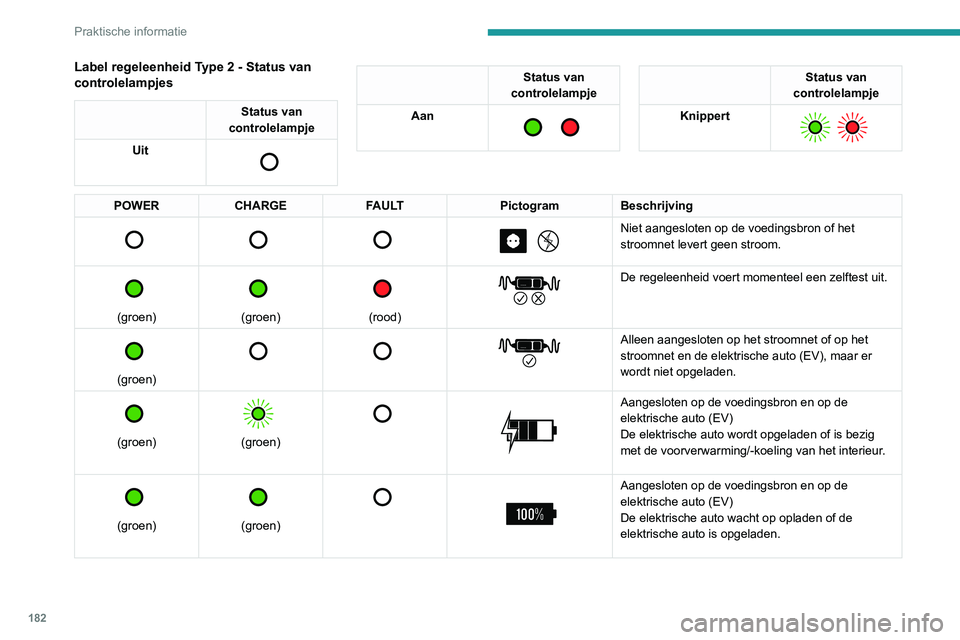

Label regeleenheid Type 2 - Status van
controlelampjes
Status van
controlelampje
Uit


Status van
controlelampje
Aan


Status van
controlelampje
Knippert


POWER CHARGE FAULT PictogramBeschrijving

Niet aangesloten op de voedingsbron of het
stroomnet levert geen stroom.


(groen)


(groen)


(rood)


De regeleenheid voert momenteel een zelftest uit.


(groen)


Alleen aangesloten op het stroomnet of op het
stroomnet en de elektrische auto (EV), maar er
wordt niet opgeladen.


(groen)


(groen)



Aangesloten op de voedingsbron en op de
elektrische auto (EV)
De elektrische auto wordt opgeladen of is bezig
met de voorverwarming/-koeling van het interieur.


(groen)


(groen)



Aangesloten op de voedingsbron en op de
elektrische auto (EV)
De elektrische auto wacht op opladen of de
elektrische auto is opgeladen.

183
Praktische informatie
7POWERCHARGE FAULT PictogramBeschrijving

(rood)


Storing in de regeleenheid. Laden niet toegestaan.
Als het storingslampje weer gaat branden na een
handmatige reset, dan moet de regeleenheid
worden gecontroleerd door een PEUGEOT-dealer
voordat de auto weer wordt opgeladen.


(groen)


(groen)


(rood)


De regeleenheid staat in de diagnosestand.
Procedure voor handmatige reset
De regeleenheid kan worden gereset door de laadstekker en de stekker in \
het stopcontact tegelijkertijd los te koppelen.
Sluit daarna eerst het stopcontact weer aan. Zie de handleiding voor mee\
r informatie.
De tractiebatterij opladen
(plug-in hybride)
Wanneer u de tractiebatterij volledig wilt opladen,
moet u de laadprocedure zonder onderbrekingen
volgen totdat de procedure automatisch wordt
beëindigd. Het laden kan direct beginnen
(standaard) of op een geprogrammeerd tijdstip.
Het geprogrammeerd laden kan via het
touchscreen of de MyPeugeot-app
worden ingesteld.
Als de auto is aangesloten, wordt de
volgende informatie weergegeven op het
instrumentenpaneel:
–

Status van de batterij (%).
–


Resterende actieradius (km of mijl).
– Geschatte laadtijd (het berekenen kan enkele
seconden duren).
–

Laadsnelheid (kW/h).
Nadat het instrumentenpaneel in stand-by is
gegaan, kan deze informatie opnieuw worden
weergegeven door de auto te ontgrendelen of
een portier te openen.
U kunt de voortgang van het laden ook in
de gaten houden met de
MyPeugeot-app.
Raadpleeg het betreffende gedeelte voor
meer informatie over de op afstand te
bedienen functies .
Lounge-stand
Wanneer de auto is aangesloten, kan
het contact worden aangezet en kunnen
bepaalde functies zoals de audio- en
telematicasystemen en de airconditioning een
paar uur worden gebruikt.
De auto 1 tot 12 maanden stallen
Laat de tractiebatterij leeglopen tot 2 of
3 streepjes op de laadniveaumeter op het
instrumentenpaneel.
Sluit de laadkabel niet aan.
Zorg dat de auto altijd gestald staat bij
een temperatuur tussen -10 °C en 30 °C
(wanneer u de auto op een plek met extreme
temperaturen stalt, kan de tractiebatterij
beschadigd raken).
Zie het hoofdstuk 12V-accu (plug-in hybride)
voor de procedure voor het loskoppelen van
de accu.

184
Praktische informatie

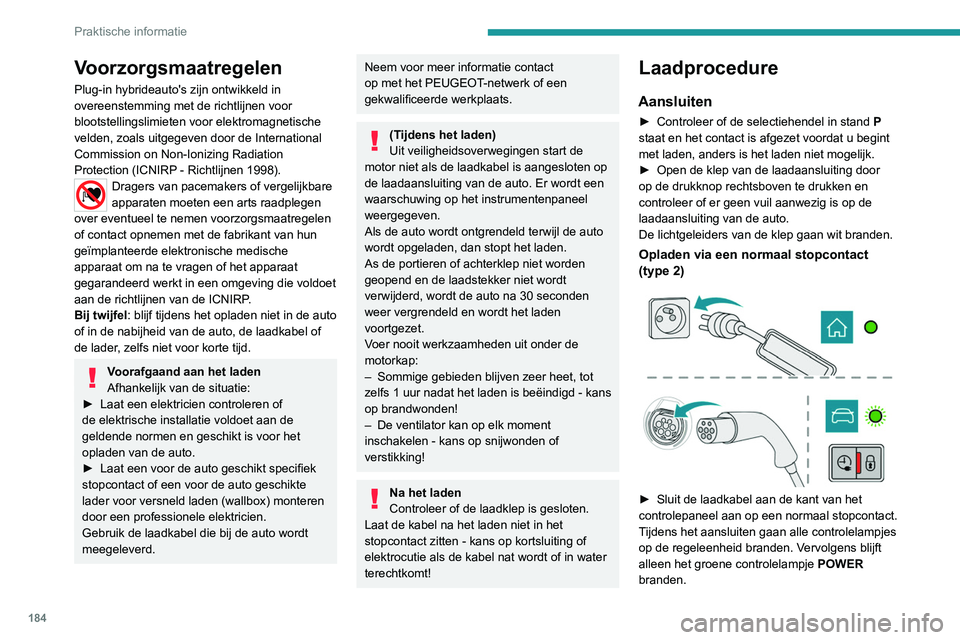

Voorzorgsmaatregelen
Plug-in hybrideauto's zijn ontwikkeld in
overeenstemming met de richtlijnen voor
blootstellingslimieten voor elektromagnetische
velden, zoals uitgegeven door de International
Commission on Non-Ionizing Radiation
Protection (ICNIRP - Richtlijnen 1998).
Dragers van pacemakers of vergelijkbare
apparaten moeten een arts raadplegen
over eventueel te nemen voorzorgsmaatregelen
of contact opnemen met de fabrikant van hun
geïmplanteerde elektronische medische
apparaat om na te vragen of het apparaat
gegarandeerd werkt in een omgeving die voldoet
aan de richtlijnen van de ICNIRP.
Bij twijfel : blijf tijdens het opladen niet in de auto
of in de nabijheid van de auto, de laadkabel of
de lader, zelfs niet voor korte tijd.
Voorafgaand aan het laden
Afhankelijk van de situatie:
►

Laat een elektricien controleren of
de elektrische installatie voldoet aan de
geldende normen en geschikt is voor het
opladen van de auto.
►


Laat een voor de auto geschikt specifiek
stopcontact of een voor de auto geschikte
lader voor versneld laden (wallbox) monteren
door een professionele elektricien.
Gebruik de laadkabel die bij de auto wordt
meegeleverd.
Neem voor meer informatie contact
op met het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
(Tijdens het laden)
Uit veiligheidsoverwegingen start de
motor niet als de laadkabel is aangesloten op
de laadaansluiting van de auto. Er wordt een
waarschuwing op het instrumentenpaneel
weergegeven.
Als de auto wordt ontgrendeld terwijl de auto
wordt opgeladen, dan stopt het laden.
As de portieren of achterklep niet worden
geopend en de laadstekker niet wordt
verwijderd, wordt de auto na 30 seconden
weer vergrendeld en wordt het laden
voortgezet.
Voer nooit werkzaamheden uit onder de
motorkap:
–

Sommige gebieden blijven zeer heet, tot
zelfs 1 uur nadat het laden is beëindigd

- kans
op brandwonden!
–

De ventilator kan op elk moment
inschakelen - kans op snijwonden of
verstikking!
Na het laden
Controleer of de laadklep is gesloten.
Laat de kabel na het laden niet in het
stopcontact zitten - kans op kortsluiting of
elektrocutie als de kabel nat wordt of in water
terechtkomt!
Laadprocedure
Aansluiten
► Controleer of de selectiehendel in stand P
staat en het contact is afgezet voordat u begint
met laden, anders is het laden niet mogelijk.
►

Open de klep van de laadaansluiting door
op de drukknop rechtsboven te drukken en
controleer of er geen vuil aanwezig is op de
laadaansluiting van de auto.
De lichtgeleiders van de klep gaan wit branden.
Opladen via een normaal stopcontact
(type 2)




► Sluit de laadkabel aan de kant van het
controlepaneel aan op een normaal stopcontact.
T
ijdens het aansluiten gaan alle controlelampjes
op de regeleenheid branden. Vervolgens blijft
alleen het groene controlelampje

POWER

branden.

185
Praktische informatie

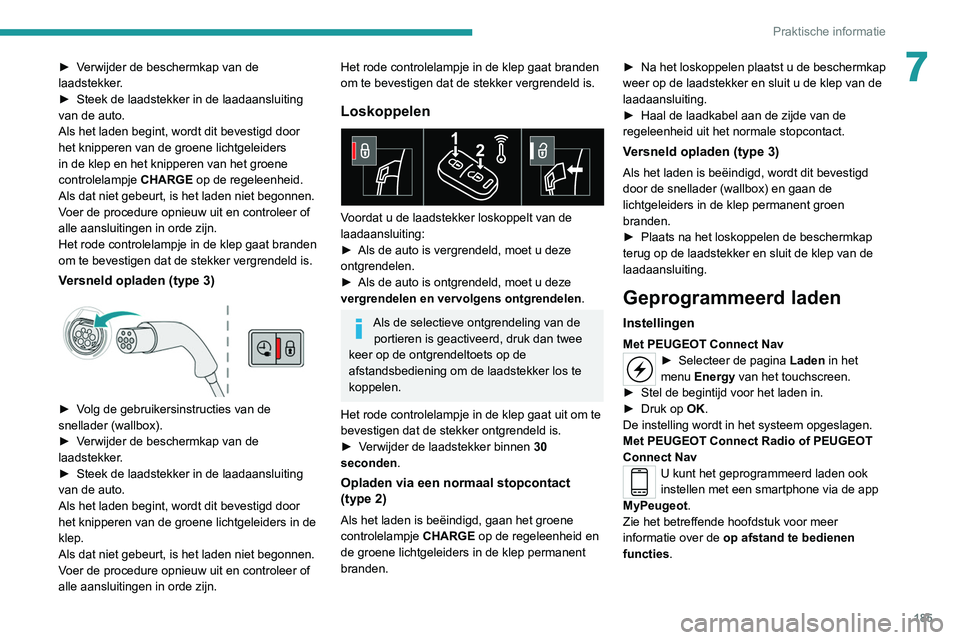

7► Verwijder de beschermkap van de
laadstekker.
►
Steek de laadstekker in de laadaansluiting
van de auto.
Als het laden begint, wordt dit bevestigd door
het knipperen van de groene lichtgeleiders
in de klep en het knipperen van het groene
controlelampje


CHARGE
op de regeleenheid.
Als dat niet gebeurt, is het laden niet begonnen.
Voer de procedure opnieuw uit en controleer of
alle aansluitingen in orde zijn.
Het rode controlelampje in de klep gaat branden
om te bevestigen dat de stekker vergrendeld is.
Versneld opladen (type 3)

► Volg de gebruikersinstructies van de
snellader (wallbox).
►

V
erwijder de beschermkap van de
laadstekker.
►

Steek de laadstekker in de laadaansluiting
van de auto.
Als het laden begint, wordt dit bevestigd door
het knipperen van de groene lichtgeleiders in de
klep.
Als dat niet gebeurt, is het laden niet begonnen.
V

oer de procedure opnieuw uit en controleer of
alle aansluitingen in orde zijn.
Het rode controlelampje in de klep gaat branden
om te bevestigen dat de stekker vergrendeld is.
Loskoppelen

Voordat u de laadstekker loskoppelt van de
laadaansluiting:
►

Als de auto is vergrendeld, moet u deze
ontgrendelen.
►


Als de auto is ontgrendeld, moet u deze
vergrendelen en vervolgens ontgrendelen.
Als de selectieve ontgrendeling van de portieren is geactiveerd, druk dan twee
keer op de ontgrendeltoets op de
afstandsbediening om de laadstekker los te
koppelen.
Het rode controlelampje in de klep gaat uit om te
bevestigen dat de stekker ontgrendeld is.
►

V

erwijder de laadstekker binnen 30
seconden.
Opladen via een normaal stopcontact
(type 2)
Als het laden is beëindigd, gaan het groene
controlelampje CHARGE op de regeleenheid en
de groene lichtgeleiders in de klep permanent
branden. ►

Na
het loskoppelen plaatst u de beschermkap
weer op de laadstekker en sluit u de klep van de
laadaansluiting.
►
Haal de laadkabel aan de zijde van de
regeleenheid uit het normale stopcontact.
Versneld opladen (type 3)
Als het laden is beëindigd, wordt dit bevestigd
door de snellader (wallbox) en gaan de
lichtgeleiders in de klep permanent groen
branden.
►

Plaats na het loskoppelen de beschermkap
terug op de laadstekker en sluit de klep van de
laadaansluiting.
Geprogrammeerd laden
Instellingen
Met PEUGEOT Connect Nav► Selecteer de pagina Laden in het
menu Energy van het touchscreen.
►

Stel de begintijd voor het laden in.
►


Druk op
OK.
De instelling wordt in het systeem opgeslagen.
Met PEUGEOT Connect Radio of PEUGEOT
Connect Nav
U kunt het geprogrammeerd laden ook
instellen met een smartphone via de app
MyPeugeot.
Zie het betreffende hoofdstuk voor meer
informatie over de op afstand te bedienen
functies.

186
Praktische informatie
Activering
► Sluit de auto aan op de gewenste
laadapparatuur .
► Druk binnen een minuut op deze toets
in de klep om het geprogrammeerd laden
te activeren (bevestigd door het blauw branden
van de lichtgeleiders).
Trekhaak
Verdeling van de lading
► V erdeel het gewicht in de aanhanger
gelijkmatig, plaats zware voorwerpen zo dicht
mogelijk bij de as en probeer de maximaal
toegestane kogeldruk zo dicht mogelijk te
benaderen zonder deze te overschrijden.
Door een geringere luchtdichtheid nemen de
prestaties van de motor af als men op grotere
hoogte boven de zeespiegel komt. Trek daarom
voor elke 1000 m hoogte 10% van het maximale
aanhangergewicht af.
Gebruik een trekhaak en de betreffende
bedrading die door PEUGEOT zijn
goedgekeurd. Laat de trekhaak door een
PEUGEOT-dealer of een gekwalificeerde
werkplaats monteren.
Als de trekhaak niet door een PEUGEOT-
dealer wordt gemonteerd, moet de montage
altijd volgens de voorschriften van de
fabrikant worden uitgevoerd.
Belangrijk: als de trekhaak bij een auto
met een elektrisch bedienbare achterklep
en de functie Handsfree toegang niet door
een PEUGEOT-dealer wordt gemonteerd,
dan is het van essentieel belang dat u naar
een PEUGEOT-dealer of gekwalificeerde
werkplaats gaat om het detectiesysteem
opnieuw te laten kalibreren. Kans op
storingen in de functie Handsfree toegang.
Sommige rij- of parkeerhulpfuncties worden
automatisch uitgeschakeld wanneer er een
goedgekeurde trekhaak wordt gebruikt.
Zie het betreffende hoofdstuk voor meer
informatie over het rijden met een aanhanger
en de functie Aanhangerstabiliteitscontrole.
Houd u aan het maximale
aanhangergewicht dat op het
kentekenbewijs van uw auto, op het
constructeursplaatje en in hoofdstuk
Technische gegevens van dit boekje wordt
vermeld.
Wanneer u accessoires aan de trekhaak
bevestigt (bijv. fietsendrager,
bagageplateau):
–

houd u aan de maximaal toegestane
kogeldruk;
–


vervoer niet meer dan 3 fietsen.
W

anneer u fietsen op een fietsendrager laadt,
plaats dan de zwaarste fietsen het dichtst bij
de auto.
Houd u aan de ter plaatse geldende
regelgeving.
Auto met elektrisch bedienbare
achterklep met de functie Handsfree
toegang
Om te voorkomen dat de achterklep
ongewenst opengaat bij het gebruik van de
trekhaak:
–

Schakel deze functie van tevoren uit in het
configuratiemenu van de auto.
–


Of verwijder de elektronische sleutel uit de
detectiezone als de achterklep is gesloten.
Trekhaak met afneembare kogel
Overzicht
Deze door de fabrikant geleverde trekhaak kan
zonder gereedschap worden gemonteerd en
verwijderd.

187
Praktische informatie
7

1.Bevestigingssteun
2. Beschermdop
3. Aansluiting
4. Veiligheidsoog
5. Afneembare kogel
6. Draaiknop voor vergrendeling/ontgrendeling
7. Slot met sleutel
8. Label voor het noteren van belangrijke
referenties


A. Vergrendelde stand (groene markeringen
staan tegenover elkaar); de draaiknop maakt
contact met de kogel (geen speling).
B. Ontgrendelde stand (rode markering staat
tegenover groene markering); de draaiknop
maakt geen contact met de kogel (speling
van ongeveer 5
mm).
Bevestig het bijgevoegde label op een
goed zichtbare plaats, in de buurt van de
steun of in de bagageruimte.
De bedrading van dit systeem is niet
geschikt voor gebruik met aanhangers
met ledverlichting.
Zie het betreffende hoofdstuk voor meer
informatie over veilig gebruik van de
trekhaak .
Vóór elk gebruik
Controleer of de kogel goed is
vergrendeld. Doe dit door het volgende te
controleren:
–

het groene merkteken van de draaiknop
valt samen met het groene merkteken van de
kogel;
–


de draaiknop maakt contact met de kogel
(stand

A);
–

het slot is vergrendeld en de sleutel is
verwijderd; de draaiknop kan niet meer
worden bediend;
– de kogel mag absoluut niet in de
bevestigingssteun kunnen bewegen: duw en
trek eraan om dit te controleren.
Als de kogel niet is vergrendeld, kan de
aanhanger loskomen. Kans op een ongeval!
Tijdens het gebruik
Ontgrendel nooit het systeem terwijl
een aanhanger is aangekoppeld of een
bagageplateau op de trekhaakkogel is
gemonteerd.
Overschrijd nooit het maximaal toelaatbare
treingewicht van de auto.
Neem altijd de maximaal toegestane
belasting op de trekhaak in acht; als deze
belasting wordt overschreden, kan de
trekhaak losraken van de auto - kans op een
ongeval!
Controleer voordat u gaat rijden de
afstelling van de koplampen en controleer
of de verlichting van de aanhanger correct
functioneert.
Zie het desbetreffende hoofdstuk voor meer
informatie over de hoogteverstelling van de
koplampen.
Na het gebruik
Wanneer u zonder aanhanger of
bagageplateau rijdt, verwijder dan de
trekhaakkogel en plaats de beschermdop op
de steun, zodat de kentekenplaat en/of de
verlichting goed zichtbaar zijn.

188
Praktische informatie

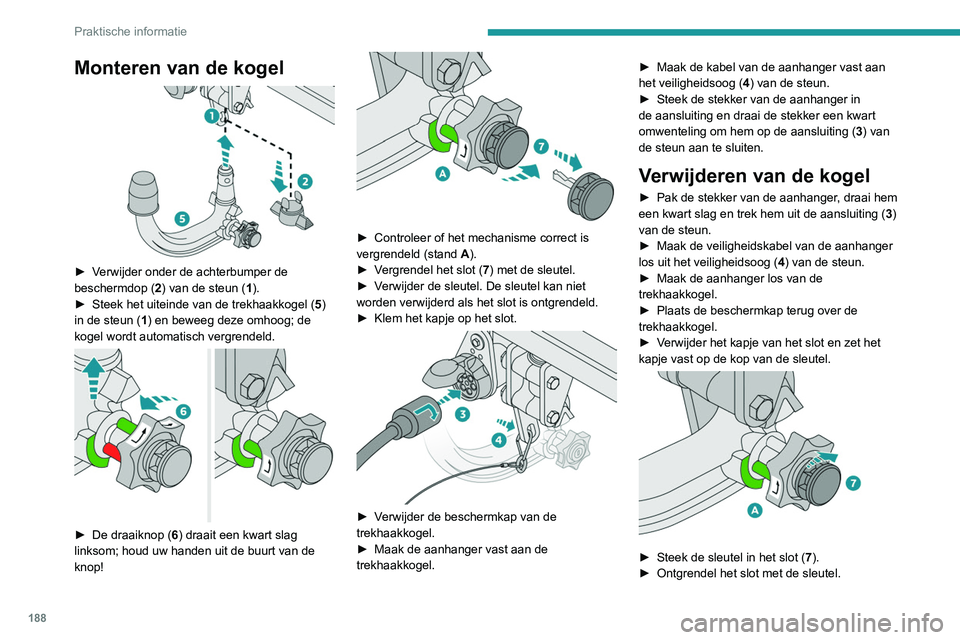

Monteren van de kogel

► Verwijder onder de achterbumper de
beschermdop (2) van de steun (1).
►

Steek het uiteinde van de trekhaakkogel ( 5

)
in de steun (1) en beweeg deze omhoog; de
kogel wordt automatisch vergrendeld.


► De draaiknop ( 6 ) draait een kwart slag
linksom; houd uw handen uit de buurt van de
knop!


► Controleer of het mechanisme correct is
vergrendeld (stand A
).
►

V
ergrendel het slot ( 7) met de sleutel.
►

V
erwijder de sleutel. De sleutel kan niet
worden verwijderd als het slot is ontgrendeld.
►

Klem het kapje op het slot.

► Verwijder de beschermkap van de
trekhaakkogel.
►
Maak de aanhanger vast aan de
trekhaakkogel. ►


Maak de kabel van de aanhanger vast aan
het veiligheidsoog ( 4
) van de steun.
►
Steek de stekker van de aanhanger in
de aansluiting en draai de stekker een kwart
omwenteling om hem op de aansluiting ( 3
) van
de steun aan te sluiten.
Verwijderen van de kogel
► Pak de stekker van de aanhanger , draai hem
een kwart slag en trek hem uit de aansluiting ( 3)
van de steun.
►

Maak de veiligheidskabel van de aanhanger
los uit het veiligheidsoog ( 4

) van de steun.
►

Maak de aanhanger los van de
trekhaakkogel.
►


Plaats de beschermkap terug over de
trekhaakkogel.
►


V
erwijder het kapje van het slot en zet het
kapje vast op de kop van de sleutel.


► Steek de sleutel in het slot ( 7 ).
► Ontgrendel het slot met de sleutel.
