PEUGEOT 3008 2022 Instructieboekje (in Dutch)

219
In geval van pech
8Zekeringnr.Stroomsterkte (A) Functies
F10 30 ASloten
F 11 30 ASloten
F14 5 ASirene alarmsysteem
F17 5 AInstrumentenpaneel
F22 3 ARegen- en zonnesensor
F24 5 AAchteruitrijcamera - parkeerhulp
F25 5 AAirbags
F27 5 AAlarm
F28 5 ANoodoproep en pechhulpoproep
F29 20 ATouchscreen, audio-/navigatiesysteem
F32 15 AAansteker
F36 5 AVerlichting dashboardkastje
Zekeringkast in de
motorruimte
De zekeringkast bevindt zich onder de motorkap,
naast de accu.
Toegang tot de zekeringen

► Maak de twee vergrendelingen A los.►
V
erwijder het deksel.
►
V
ervang de zekering.
►
Sluit het deksel na het vervangen van
de zekering zorgvuldig en zet de twee
vergrendelingen A
vast voor een goede
afdichting van de zekeringkast.

220
In geval van pech
12V-accu
Procedure voor het gebruik van een hulpaccu
voor het starten van de motor met behulp van
startkabels of voor het laden van een lege accu.
Loodstartaccu's
Deze accu's bevatten schadelijke
stoffen (zwavelzuur en lood).
Ze moeten conform de regelgeving worden
afgevoerd en mogen nooit samen met
huishoudelijk afval worden weggegooid.
Lever lege batterijen van de
afstandsbediening en accu's in bij een
speciaal inzamelpunt.
Bescherm uw ogen en gezicht voordat u
handelingen aan de accu uitvoert.
Voer handelingen aan de accu uitsluitend uit
in een goed geventileerde ruimte, ver van
open vuur of vonken veroorzakende bronnen,
om elk risico van brand of explosie uit te
sluiten.
Was na afloop uw handen.
Toegang tot de accu
De accu bevindt zich onder de motorkap.

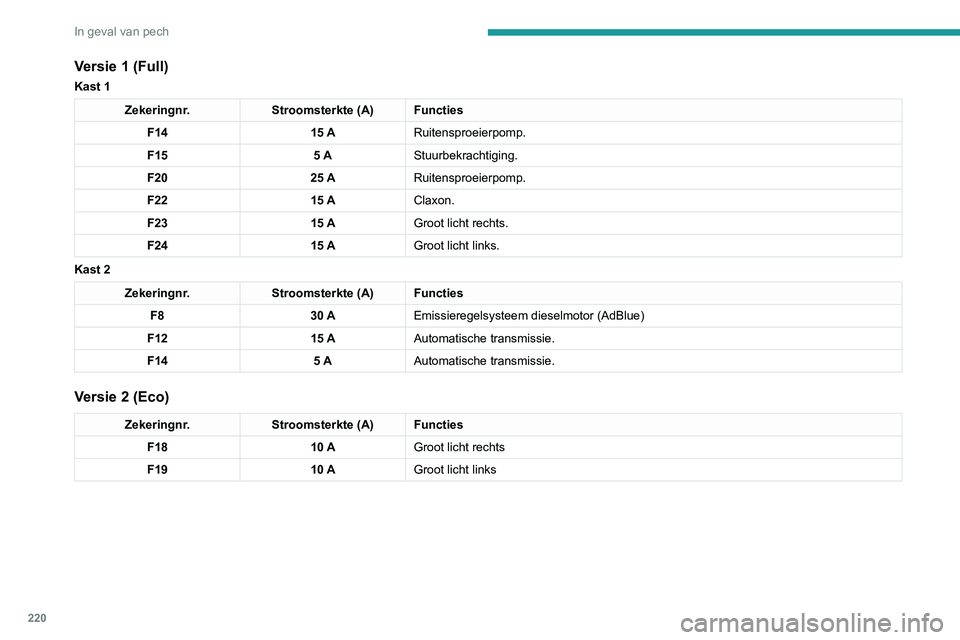

Versie 1 (Full)
Kast 1
Zekeringnr. Stroomsterkte (A) Functies
F14 15 ARuitensproeierpomp.
F15 5 AStuurbekrachtiging.
F20 25 ARuitensproeierpomp.
F22 15 AClaxon.
F23 15 AGroot licht rechts.
F24 15 AGroot licht links.
Kast 2
Zekeringnr. Stroomsterkte (A) Functies
F8 30 AEmissieregelsysteem dieselmotor (AdBlue)
F12 15 AAutomatische transmissie.
F14 5 AAutomatische transmissie.
Versie 2 (Eco)
Zekeringnr. Stroomsterkte (A) Functies
F18 10 AGroot licht rechts
F19 10 AGroot licht links

221
In geval van pech

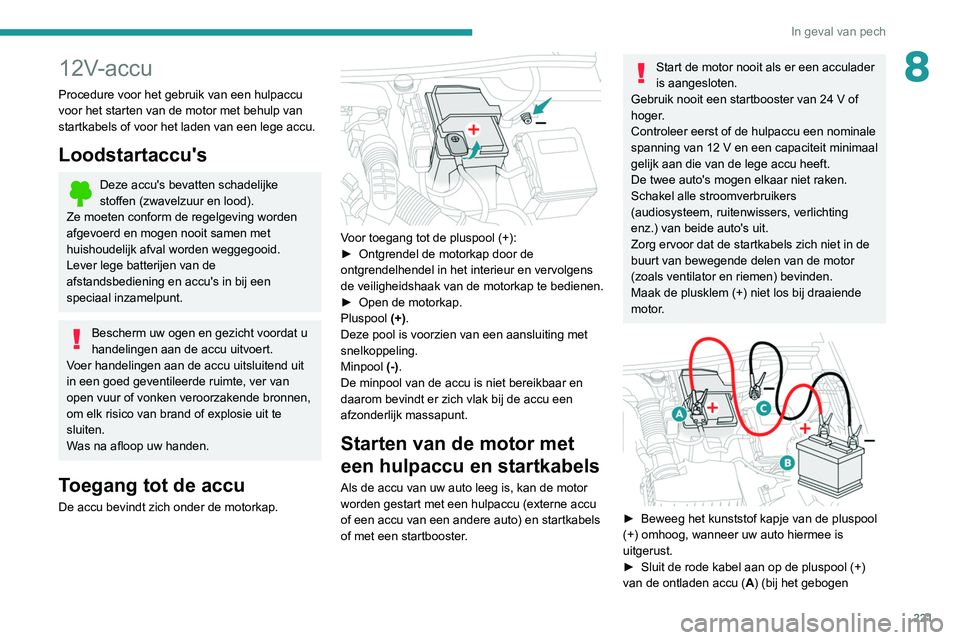

812V-accu
Procedure voor het gebruik van een hulpaccu
voor het starten van de motor met behulp van
startkabels of voor het laden van een lege accu.
Loodstartaccu's
Deze accu's bevatten schadelijke
stoffen (zwavelzuur en lood).
Ze moeten conform de regelgeving worden
afgevoerd en mogen nooit samen met
huishoudelijk afval worden weggegooid.
Lever lege batterijen van de
afstandsbediening en accu's in bij een
speciaal inzamelpunt.
Bescherm uw ogen en gezicht voordat u
handelingen aan de accu uitvoert.
Voer handelingen aan de accu uitsluitend uit
in een goed geventileerde ruimte, ver van
open vuur of vonken veroorzakende bronnen,
om elk risico van brand of explosie uit te
sluiten.
Was na afloop uw handen.
Toegang tot de accu
De accu bevindt zich onder de motorkap.

Voor toegang tot de pluspool (+):
► Ontgrendel de motorkap door de
ontgrendelhendel in het interieur en vervolgens
de veilighe
idshaak van de motorkap te bedienen.
►

Open de motorkap.
Pluspool (+)

.
Deze pool is voorzien van een aansluiting met
snelkoppeling.
Minpool (-).
De minpool van de accu is niet bereikbaar en
daarom bevindt er zich vlak bij de accu een
afzonderlijk massapunt.
Starten van de motor met
een hulpaccu en startkabels
Als de accu van uw auto leeg is, kan de motor
worden gestart met een hulpaccu (externe accu
of een accu van een andere auto) en startkabels
of met een startbooster.
Start de motor nooit als er een acculader
is aangesloten.
Gebruik nooit een startbooster van 24
V of
hoger.
Controleer eerst of de hulpaccu een nominale
spanning van 12
V en een capaciteit minimaal
gelijk aan die van de lege accu heeft.
De twee auto's mogen elkaar niet raken.
Schakel alle stroomverbruikers
(audiosysteem, ruitenwissers, verlichting
enz.) van beide auto's uit.
Zorg ervoor dat de startkabels zich niet in de
buurt van bewegende delen van de motor
(zoals ventilator en riemen) bevinden.
Maak de plusklem (+) niet los bij draaiende
motor.


► Beweeg het kunststof kapje van de pluspool
(+) omhoog, wanneer uw auto hiermee is
uitgerust.
►

Sluit de rode kabel aan op de pluspool (+)
van de ontladen accu ( A

) (bij het gebogen

222
In geval van pech
gebruikt. Anders kunnen elektrische
onderdelen onherstelbaar beschadigd raken.
24V
12V
Probeer nooit om een bevroren accu te
laden - Risico op explosie!
Als de accu bevroren is geweest, laat deze
dan door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats controleren op
beschadigingen van de inwendige delen en
op scheuren in de behuizing (kans op lekkage
van giftig en corrosief zuur).
Een aantal functies, waaronder het Stop
& Start-systeem, is niet beschikbaar als
de laadtoestand van de accu onvoldoende is.
De accu loskoppelen
We raden u aan om de accu los te koppelen als
de auto langere tijd niet wordt gebruikt, zodat de
accu voldoende lading behoudt om de motor te
starten.
Voer de volgende handelingen uit voordat u de
accu loskoppelt:
► Sluit alle te openen carrosseriedelen
(portieren/deuren, achterklep, ruiten, dak).

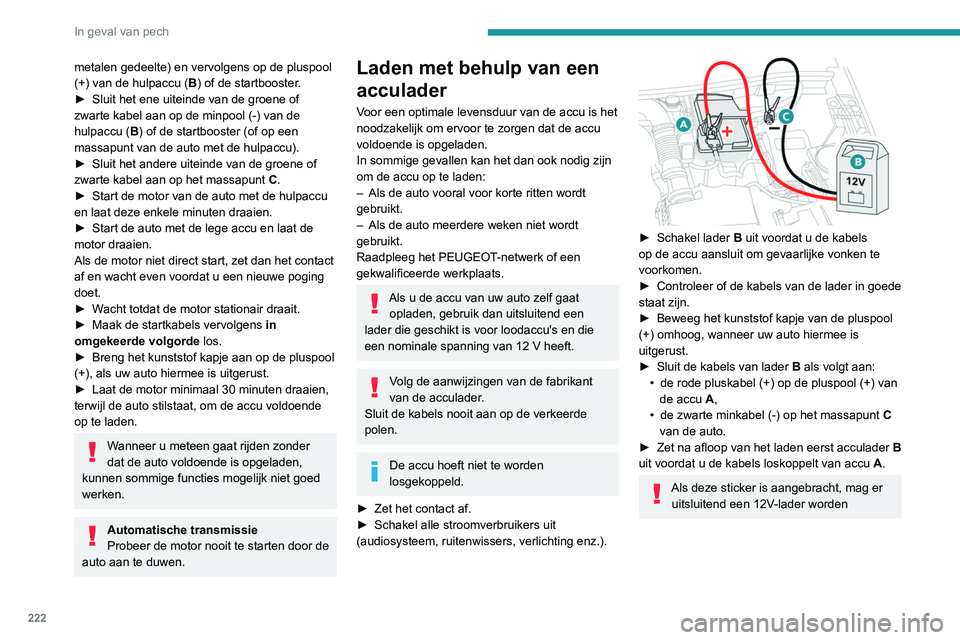

metalen gedeelte) en vervolgens op de pluspool
(+) van de hulpaccu ( B) of de startbooster.
►

Sluit het ene uiteinde van de groene of
zwarte kabel aan op de minpool (-) van de
hulpaccu ( B

) of de startbooster (of op een
massapunt van de auto met de hulpaccu).
►

Sluit het andere uiteinde van de groene of
zwarte kabel aan op het massapunt C

.
►

Start de motor van de auto met de hulpaccu
en laat deze enkele minuten draaien.
►


Start de auto met de lege accu en laat de
motor draaien.
Als de motor niet direct start, zet dan het contact
af en wacht even voordat u een nieuwe poging
doet.
►


W
acht totdat de motor stationair draait.
►

Maak de startkabels vervolgens in
omgekeerde volgorde

los.
►

Breng het kunststof kapje aan op de pluspool
(+), als uw auto hiermee is uitgerust.
►


Laat de motor minimaal 30 minuten draaien,
terwijl de auto stilstaat, om de accu voldoende
op te laden.
Wanneer u meteen gaat rijden zonder
dat de auto voldoende is opgeladen,
kunnen sommige functies mogelijk niet goed
werken.
Automatische transmissie
Probeer de motor nooit te starten door de
auto aan te duwen.
Laden met behulp van een
acculader
Voor een optimale levensduur van de accu is het
noodzakelijk om ervoor te zorgen dat de accu
voldoende is opgeladen.
In sommige gevallen kan het dan ook nodig zijn
om de accu op te laden:
–

Als de auto vooral voor korte ritten wordt
gebruikt.
–


Als de auto meerdere weken niet wordt
gebruikt.
Raadpleeg het PEUGEOT

-netwerk of een
gekwalificeerde werkplaats.
Als u de accu van uw auto zelf gaat opladen, gebruik dan uitsluitend een
lader die geschikt is voor loodaccu's en die
een nominale spanning van 12
V heeft.
Volg de aanwijzingen van de fabrikant
van de acculader.
Sluit de kabels nooit aan op de verkeerde
polen.
De accu hoeft niet te worden
losgekoppeld.
►

Zet het contact af.
►


Schakel alle stroomverbruikers uit
(audiosysteem, ruitenwissers, verlichting enz.).


► Schakel lader B uit voordat u de kabels
op de accu aansluit om gevaarlijke vonken te
voorkomen.
►

Controleer of de kabels van de lader in goede
staat zijn.
►


Beweeg het kunststof kapje van de pluspool
(+) omhoog, wanneer uw auto hiermee is
uitgerust.
►


Sluit de kabels van lader B

als volgt aan:
•

de rode pluskabel (+) op de pluspool (+) van
de accu

A,
•

de zwarte minkabel (-) op het massapunt C


van de auto.
►

Zet na afloop van het laden eerst acculader B


uit voordat u de kabels loskoppelt van accu A.
Als deze sticker is aangebracht, mag er
uitsluitend een 12V-lader worden

223
In geval van pech

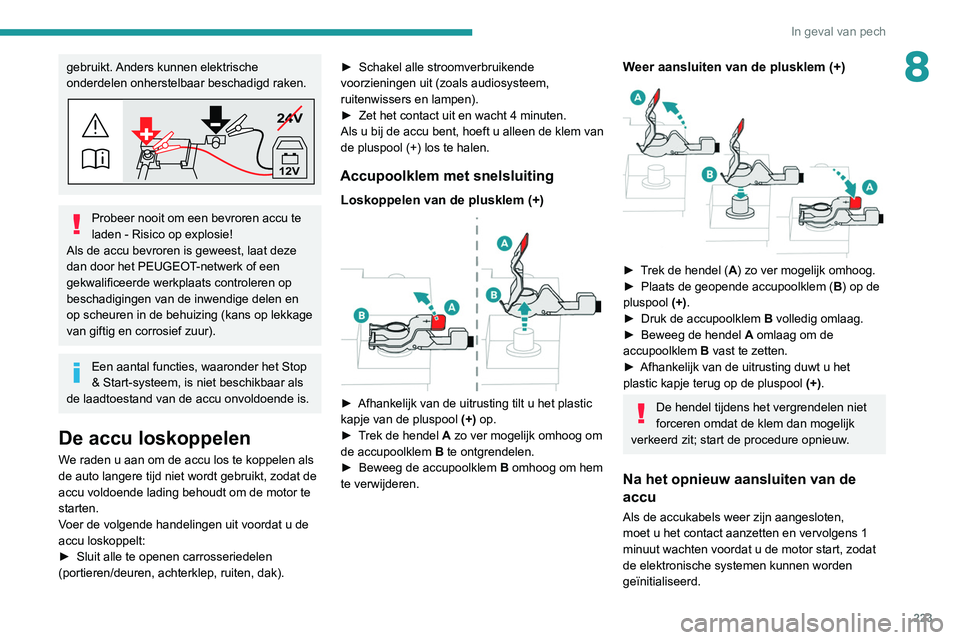

8gebruikt. Anders kunnen elektrische
onderdelen onherstelbaar beschadigd raken.
24V
12V
Probeer nooit om een bevroren accu te
laden - Risico op explosie!
Als de accu bevroren is geweest, laat deze
dan door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats controleren op
beschadigingen van de inwendige delen en
op scheuren in de behuizing (kans op lekkage
van giftig en corrosief zuur).
Een aantal functies, waaronder het Stop
& Start-systeem, is niet beschikbaar als
de laadtoestand van de accu onvoldoende is.
De accu loskoppelen
We raden u aan om de accu los te koppelen als
de auto langere tijd niet wordt gebruikt, zodat de
accu voldoende lading behoudt om de motor te
starten.
Voer de volgende handelingen uit voordat u de
accu loskoppelt:
►

Sluit alle te openen carrosseriedelen
(portieren/deuren, achterklep, ruiten, dak). ►


Schakel alle stroomverbruikende
voorzieningen uit (zoals audiosysteem,
ruitenwissers en lampen).
►

Zet het contact uit en wacht 4 minuten.
Als u bij de accu bent, hoeft u alleen
de klem van
de pluspool (+) los te halen.
Accupoolklem met snelsluiting
Loskoppelen van de plusklem (+)

► Afhankelijk van de uitrusting tilt u het plastic
kapje van de pluspool (+)
op.
►

T
rek de hendel A zo ver mogelijk omhoog om
de accupoolklem B te ontgrendelen.
►

Beweeg de accupoolklem B

omhoog om hem
te verwijderen.
Weer aansluiten van de plusklem (+)

► Trek de hendel ( A) zo ver mogelijk omhoog.
► Plaats de geopende accupoolklem ( B
) op de
pluspool (+).
►

Druk de accupoolklem B

volledig omlaag.
►

Beweeg de hendel A

omlaag om de
accupoolklem B vast te zetten.
►

Afhankelijk van de uitrusting duwt u het
plastic kapje terug op de pluspool (+)

.
De hendel tijdens het vergrendelen niet
forceren omdat de klem dan mogelijk
verkeerd zit; start de procedure opnieuw.
Na het opnieuw aansluiten van de
accu
Als de accukabels weer zijn aangesloten,
moet u het contact aanzetten en vervolgens 1
minuut wachten voordat u de motor start, zodat
de elektronische systemen kunnen worden
geïnitialiseerd.

224
In geval van pech

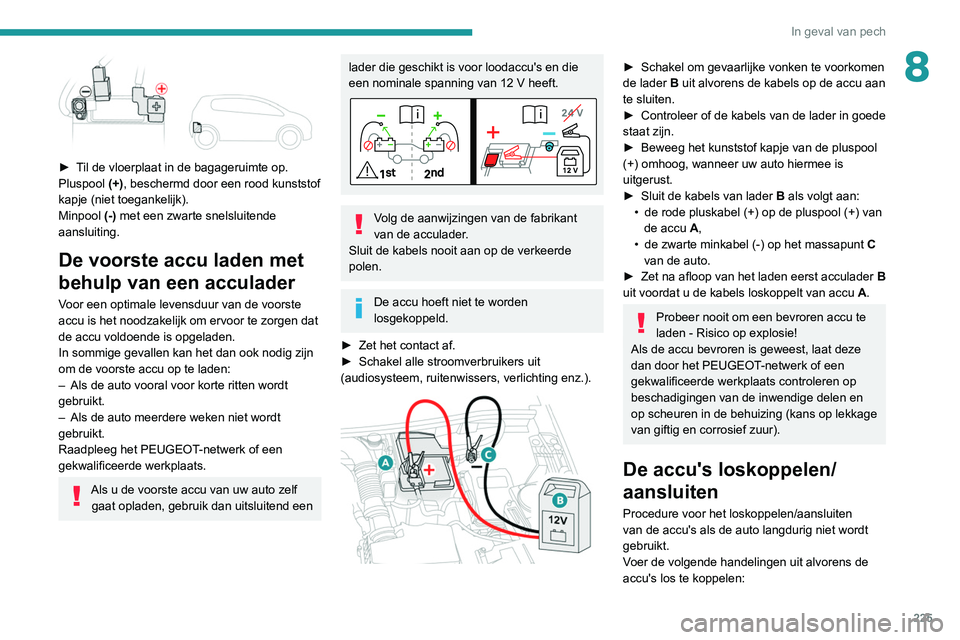

► Til de vloerplaat in de bagageruimte op.
Pluspool (+), beschermd door een rood kunststof
kapje (niet toegankelijk).
Minpool (-) met een zwarte snelsluitende
aansluiting.
De voorste accu laden met
behulp van een acculader
Voor een optimale levensduur van de voorste
accu is het noodzakelijk om ervoor te zorgen dat
de accu voldoende is opgeladen.
In sommige gevallen kan het dan ook nodig zijn
om de voorste accu op te laden:
– Als de auto vooral voor korte ritten wordt
gebruikt.
– Als de auto meerdere weken niet wordt
gebruikt.
Raadpleeg het PEUGEOT-netwerk of een
gekwalificeerde werkplaats.
Als u de voorste accu van uw auto zelf gaat opladen, gebruik dan uitsluitend een

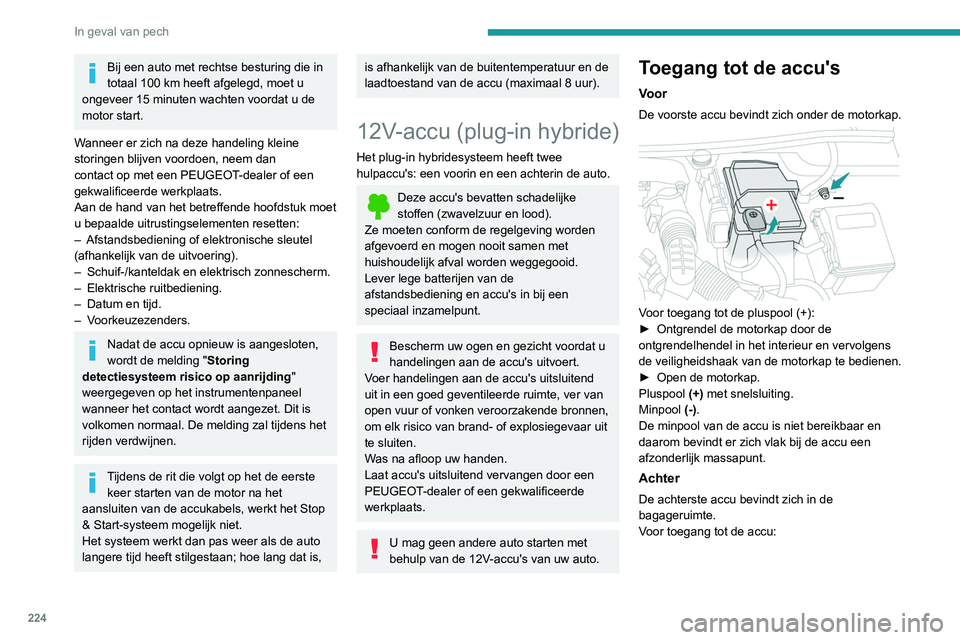

Bij een auto met rechtse besturing die in
totaal 100 km heeft afgelegd, moet u
ongeveer 15 minuten wachten voordat u de
motor start.
Wanneer er zich na deze handeling kleine
storingen blijven voordoen, neem dan
contact op met een PEUGEOT-dealer of een
gekwalificeerde werkplaats.
Aan de hand van het betreffende hoofdstuk moet
u bepaalde uitrustingselementen resetten:
–

Afstandsbediening of elektronische sleutel
(afhankelijk van de uitvoering).
–


Schuif-/kanteldak en elektrisch zonnescherm.
–


Elektrische ruitbediening.
–


Datum en tijd.
–


Voorkeuzezenders.
Nadat de accu opnieuw is aangesloten,
wordt de melding " Storing
detectiesysteem risico op aanrijding"
weergegeven op het instrumentenpaneel
wanneer het contact wordt aangezet. Dit is
volkomen normaal. De melding zal tijdens het
rijden verdwijnen.
Tijdens de rit die volgt op het de eerste keer starten van de motor na het
aansluiten van de accukabels, werkt het Stop
& Start-systeem mogelijk niet.
Het systeem werkt dan pas weer als de auto
langere tijd heeft stilgestaan; hoe lang dat is,
is afhankelijk van de buitentemperatuur en de
laadtoestand van de accu (maximaal 8 uur).
12V-accu (plug-in hybride)
Het plug-in hybridesysteem heeft twee
hulpaccu's: een voorin en een achterin de auto.
Deze accu's bevatten schadelijke
stoffen (zwavelzuur en lood).
Ze moeten conform de regelgeving worden
afgevoerd en mogen nooit samen met
huishoudelijk afval worden weggegooid.
Lever lege batterijen van de
afstandsbediening en accu's in bij een
speciaal inzamelpunt.
Bescherm uw ogen en gezicht voordat u
handelingen aan de accu's uitvoert.
Voer handelingen aan de accu's uitsluitend
uit in een goed geventileerde ruimte, ver van
open vuur of vonken veroorzakende bronnen,
om elk risico van brand- of explosiegevaar uit
te sluiten.
Was na afloop uw handen.
Laat accu's uitsluitend vervangen door een
PEUGEOT-dealer of een gekwalificeerde
werkplaats.
U mag geen andere auto starten met
behulp van de 12V-accu's van uw auto.
Toegang tot de accu's
Voor
De voorste accu bevindt zich onder de motorkap.

Voor toegang tot de pluspool (+):
► Ontgrendel de motorkap door de
ontgrendelhendel in het interieur en vervolgens
de veilighe
idshaak van de motorkap te bedienen.
►

Open de motorkap.
Pluspool (+)

met snelsluiting.
Minpool (-).
De minpool van de accu is niet bereikbaar en
daarom bevindt er zich vlak bij de accu een
afzonderlijk massapunt.
Achter
De achterste accu bevindt zich in de
bagageruimte.
Voor toegang tot de accu:

225
In geval van pech
8

► Til de vloerplaat in de bagageruimte op.
Pluspool (+), beschermd door een rood kunststof
kapje (niet toegankelijk).
Minpool (-) met een zwarte snelsluitende
aansluiting.
De voorste accu laden met
behulp van een acculader
Voor een optimale levensduur van de voorste
accu is het noodzakelijk om ervoor te zorgen dat
de accu voldoende is opgeladen.
In sommige gevallen kan het dan ook nodig zijn
om de voorste accu op te laden:
–

Als de auto vooral voor korte ritten wordt
gebruikt.
–


Als de auto meerdere weken niet wordt
gebruikt.
Raadpleeg het PEUGEOT

-netwerk of een
gekwalificeerde werkplaats.
Als u de voorste accu van uw auto zelf gaat opladen, gebruik dan uitsluitend een
lader die geschikt is voor loodaccu's en die
een nominale spanning van 12 V heeft.
Volg de aanwijzingen van de fabrikant
van de acculader.
Sluit de kabels nooit aan op de verkeerde
polen.
De accu hoeft niet te worden
losgekoppeld.
►

Zet het contact af.
►


Schakel alle stroomverbruikers uit
(audiosysteem, ruitenwissers, verlichting enz.).


► Schakel om gevaarlijke vonken te voorkomen
de lader B
uit alvorens de kabels op de accu aan
te sluiten.
►

Controleer of de kabels van de lader in goede
staat zijn.
►


Beweeg het kunststof kapje van de pluspool
(+) omhoog, wanneer uw auto hiermee is
uitgerust.
►


Sluit de kabels van lader B

als volgt aan:
•

de rode pluskabel (+) op de pluspool (+) van
de accu

A,
•

de zwarte minkabel (-) op het massapunt C


van de auto.
►

Zet na afloop van het laden eerst acculader B


uit voordat u de kabels loskoppelt van accu A.
Probeer nooit om een bevroren accu te
laden - Risico op explosie!
Als de accu bevroren is geweest, laat deze
dan door het PEUGEOT-netwerk of een
gekwalificeerde werkplaats controleren op
beschadigingen van de inwendige delen en
op scheuren in de behuizing (kans op lekkage
van giftig en corrosief zuur).
De accu's loskoppelen/
aansluiten
Procedure voor het loskoppelen/aansluiten
van de accu's als de auto langdurig niet wordt
gebruikt.
Voer de volgende handelingen uit alvorens de
accu's los te koppelen:

226
In geval van pech
Algemene aanwijzingen
Houd u aan de ter plaatse geldende regelgeving.
Controleer of het gewicht van de trekkende auto hoger is dan dat van de \
auto die wordt gesleept.
Er moet iemand achter het stuur van de gesleepte auto blijven zitten. De\
ze persoon moet beschikken over een geldig rijbewijs.
Gebruik bij het slepen met 4 wielen op de grond altijd een goedgekeurde \
sleepstang; touwen en riemen zijn verboden.
De bestuurder van de slepende auto moet voorzichtig wegrijden.
Als de auto wordt gesleept met uitgeschakelde motor, werken ook de rem- en stuurbekrachtiging niet.
Neem in de volgende gevallen contact op met een professioneel bergbedrijf:
– Uw auto staat met pech langs de autosnelweg of snelweg;
– Het is niet meer mogelijk om de versnellingsbak in de neutraalstand te z\
etten, het stuurslot te ontgrendelen of de parkeerrem uit te schakelen;
– Het is niet meer mogelijk om een auto met een automatische transmissie t\
e slepen, met draaiende motor;
– Bij takelen met slechts twee wielen op de grond;
– Bij auto's met vierwielaandrijving;
– Er is geen goedgekeurde sleepstang beschikbaar.
Plug-in hybrides
Trap eerst het rempedaal in terwijl
het contact aan is en selecteer stand N.
Schakel vervolgens het hybridesysteem uit
(controlelampje READY uit).
► Open het bestuurdersportier en de
achterklep.
►

Sluit alle andere portieren/deuren.
►


Schakel alle stroomverbruikers uit (zoals
audiosysteem, ruitenwissers en verlichting).
►


Zet het contact uit en wacht totdat het
controlelampje READY

uitgaat.
►

W
acht 4 minuten.
Voer het loskoppelen en aansluiten van
de accu's nooit in een andere dan de
aangegeven volgorde uit - kans op
onherstelbare schade!
Loskoppelen
► Koppel de minpool (-) van de achterste accu
los met de zwarte aansluiting met snelkoppeling.


► Koppel de pluspool (+) van de voorste accu
los door de rode klem met snelkoppeling los te
maken: •

T
rek de hendel A zo ver mogelijk omhoog
om de accupoolklem B te ontgrendelen.
•

Beweeg de accupoolklem B

omhoog om
hem te verwijderen.
Aansluiten

► Sluit de pluspool (+) van de voorste accu aan
door de rode klem aan te sluiten:
• Trek de hendel ( A) zo ver mogelijk omhoog.
• Plaats de geopende accupoolklem ( B
) op de
pluspool (+).
•

Druk de accupoolklem B

volledig omlaag.
•

Beweeg de hendel A

omlaag om de
accupoolklem B vast te zetten.
►

Sluit de minpool (-)

van de achterste
accu aan met de zwarte aansluiting met
snelkoppeling.
Na het opnieuw aansluiten van de
accu
Als de accukabels weer zijn aangesloten,
moet u het contact aanzetten en vervolgens 1
minuut wachten voordat u de motor start, zodat
de elektronische systemen kunnen worden
geïnitialiseerd.
Bij een auto met rechtse besturing die in
totaal 100 km heeft afgelegd, moet u
ongeveer 15 minuten wachten voordat u de
motor start.
Wanneer er zich na deze handeling kleine
storingen blijven voordoen, neem dan
contact op met een PEUGEOT-dealer of een
gekwalificeerde werkplaats.
Aan de hand van het betreffende hoofdstuk moet
u bepaalde uitrustingselementen resetten:
–

Afstandsbediening of elektronische sleutel
(afhankelijk van de uitvoering).
–


Schuif-/kanteldak en elektrisch zonnescherm.
–


Elektrische ruitbediening.

227
In geval van pech

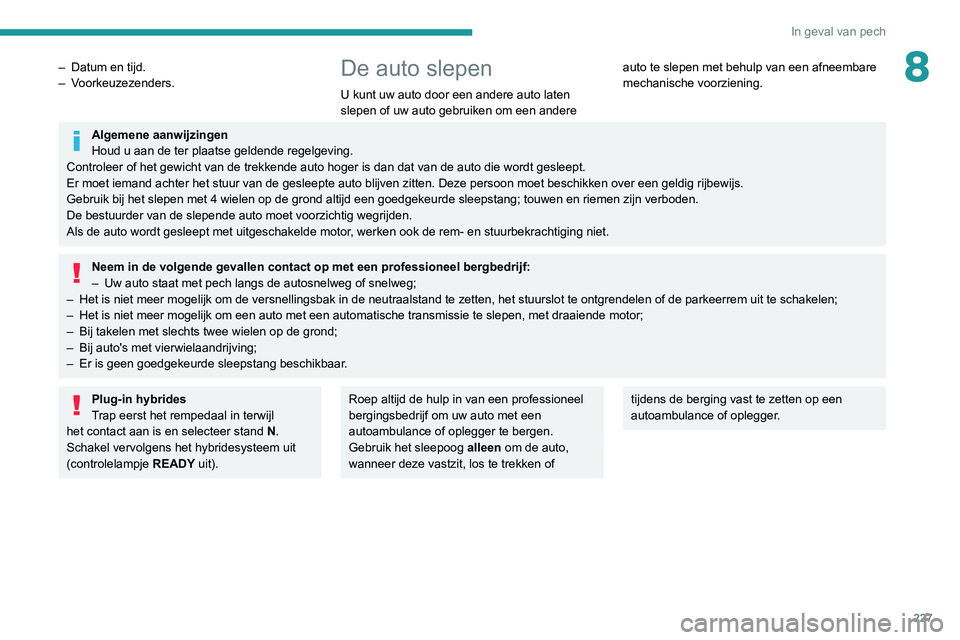

8– Datum en tijd.
– Voorkeuzezenders.De auto slepen
U kunt uw auto door een andere auto laten
slepen of uw auto gebruiken om een andere auto te slepen met behulp van een afneembare
mechanische voorziening.
Algemene aanwijzingen
Houd u aan de ter plaatse geldende regelgeving.
Controleer of het gewicht van de trekkende auto hoger is dan dat van de \
auto die wordt gesleept.
Er moet iemand achter het stuur van de gesleepte auto blijven zitten. De\
ze persoon moet beschikken over een geldig rijbewijs.
Gebruik bij het slepen met 4 wielen op de grond altijd een goedgekeurde \
sleepstang; touwen en riemen zijn verboden.
De bestuurder van de slepende auto moet voorzichtig wegrijden.
Als de auto wordt gesleept met uitgeschakelde motor, werken ook de rem- en stuurbekrachtiging niet.
Neem in de volgende gevallen contact op met een professioneel bergbedrijf:
– Uw auto staat met pech langs de autosnelweg of snelweg;
–

Het is niet meer mogelijk om de versnellingsbak in de neutraalstand te z\
etten, het stuurslot te ontgrendelen of de parkeerrem uit te schakelen;
–


Het is niet meer mogelijk om een auto met een automatische transmissie t\
e slepen, met draaiende motor;
–


Bij takelen met slechts twee wielen op de grond;
–


Bij auto's met vierwielaandrijving;
–


Er is geen goedgekeurde sleepstang beschikbaar
.
Plug-in hybrides
Trap eerst het rempedaal in terwijl
het contact aan is en selecteer stand N.
Schakel vervolgens het hybridesysteem uit
(controlelampje READY uit).Roep altijd de hulp in van een professioneel
bergingsbedrijf om uw auto met een
autoambulance of oplegger te bergen.
Gebruik het sleepoog alleen
om de auto,
wanneer deze vastzit, los te trekken of tijdens de berging vast te zetten op een
autoambulance of oplegger.

228
In geval van pech



Afhankelijk van de uitvoering is het sleepoog
opgeborgen in de binnenbekleding van de dorpel
van de bagageruimte (linkerzijde) of in een tas
achter de zitplaats links achter.
Het sleepoog is opgeborgen in een
gereedschapskist onder de vloer van de
bagageruimte.
Zie het betreffende hoofdstuk voor meer
informatie over toegang tot het gereedschap.
Slepen van de auto
Toegang tot de sleepoogaansluiting aan de
voorzijde:



Beperkingen bij slepen
Type auto
(motor/versnellingsbak) Voorwielen op de grond Achterwielen op de
grondDieplader
4 wielen op de grond
met sleepstang
Verbrandingsmotor /
Handgeschakeld


Verbrandingsmotor / Automaat

Hybride 2WD

Hybride 4WD

2WD: tweewielaandrijving.
4WD: vierwielaandrijving.
Bij een storing in de accu of elektrische parkeerrem is het essentieel d\
at u contact opneemt met een professioneel bedrijf dat gebruikmaakt van
autoambulances (behalve bij een handgeschakelde versnellingsbak).
Toegang tot het
gereedschap
