PEUGEOT 3008 2023 Upute Za Rukovanje (in Croatian)

49
Jednostavnost korištenja i komfor
3

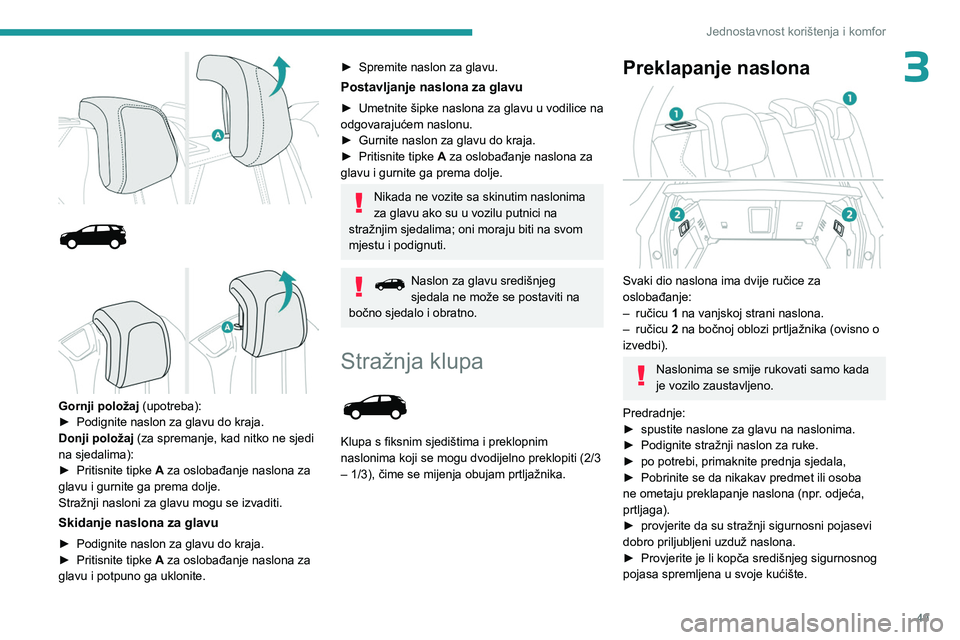

Gornji položaj (upotreba):
► Podignite naslon za glavu do kraja.
Donji položaj (za spremanje, kad nitko ne sjedi
na sjedalima):
►

Pritisnite tipke
A za oslobađanje naslona za
glavu i gurnite ga prema dolje.
Stražnji nasloni za glavu mogu se izvaditi.
Skidanje naslona za glavu
► Podignite naslon za glavu do kraja.
► Pritisnite tipke A za oslobađanje naslona za
glavu i potpuno ga uklonite.
► Spremite naslon za glavu.
Postavljanje naslona za glavu
► Umetnite šipke naslona za glavu u vodilice na
odgovarajućem naslonu.
►

Gurnite naslon za glavu do kraja.
►


Pritisnite tipke
A za oslobađanje naslona za
glavu i gurnite ga prema dolje.
Nikada ne vozite sa skinutim naslonima
za glavu ako su u vozilu putnici na
stražnjim sjedalima; oni moraju biti na svom
mjestu i podignuti.
Naslon za glavu središnjeg
sjedala ne može se postaviti na
bočno sjedalo i obratno.
Stražnja klupa

Klupa s fiksnim sjedištima i preklopnim
naslonima koji se mogu dvodijelno preklopiti (2/3
– 1/3), čime se mijenja obujam prtljažnika.
Preklapanje naslona

Svaki dio naslona ima dvije ručice za
oslobađanje:
–

ručicu
1 na vanjskoj strani naslona.
–

ručicu
2 na bočnoj oblozi prtljažnika (ovisno o
izvedbi).
Naslonima se smije rukovati samo kada
je vozilo zaustavljeno.
Predradnje:
►

spustite naslone za glavu na naslonima.
►


Podignite stražnji naslon za ruke.
►


po potrebi, primaknite prednja sjedala,
►


Pobrinite se da nikakav predmet ili osoba
ne ometaju preklapanje naslona (npr

. odjeća,
prtljaga).
►

provjerite da su stražnji sigurnosni pojasevi
dobro priljubljeni uzduž naslona.
►


Provjerite je li kopča središnjeg sigurnosnog
pojasa spremljena u svoje kućište.

50
Jednostavnost korištenja i komfor
Preklapanjem naslona malo se spušta
odgovarajuće sjedište.
Za dobivanje ravne površine, pomična
podnica prtljažnika mora se postaviti u gornji
položaj.
Kad je naslon otpušten, vidljiv je crveni
pokazivač u ručici za otpuštanje.

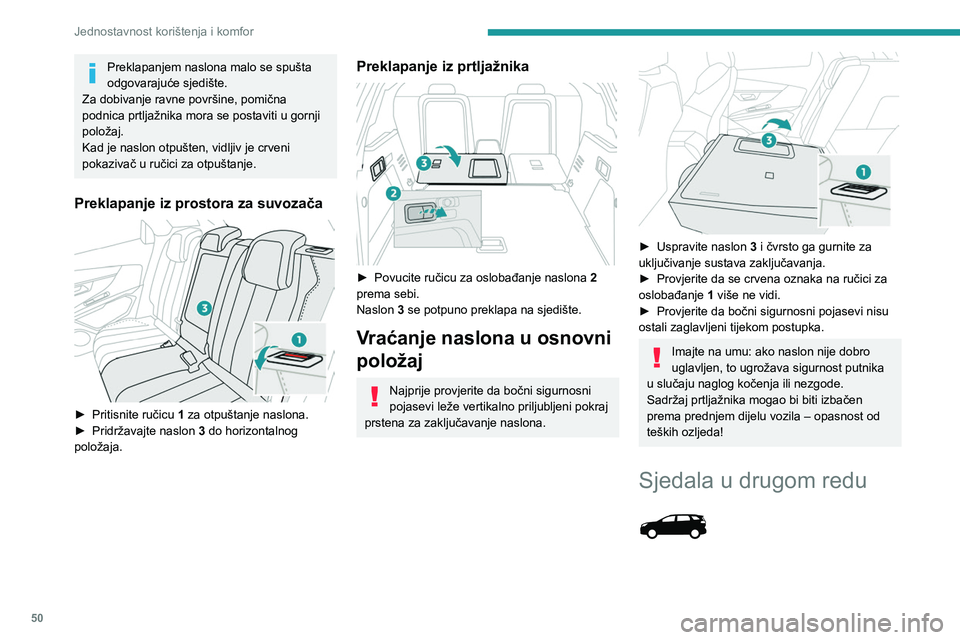

Preklapanje iz prostora za suvozača

► Pritisnite ručicu 1 za otpuštanje naslona.
► Pridržavajte naslon 3
do horizontalnog
položaja.
Preklapanje iz prtljažnika

► Povucite ručicu za oslobađanje naslona 2
prema sebi.
Naslon 3 se potpuno preklapa na sjedište.
Vraćanje naslona u osnovni
položaj
Najprije provjerite da bočni sigurnosni
pojasevi leže vertikalno priljubljeni pokraj
prstena za zaključavanje naslona.


► Uspravite naslon 3 i čvrsto ga gurnite za
uključivanje sustava zaključavanja.
►

Provjerite da se crvena oznaka na ručici za
oslobađanje 1

više ne vidi.
►

Provjerite da bočni sigurnosni pojasevi nisu
ostali zaglavljeni tijekom postupka.
Imajte na umu: ako naslon nije dobro
uglavljen, to ugrožava sigurnost putnika
u slučaju naglog kočenja ili nezgode.
Sadržaj prtljažnika mogao bi biti izbačen
prema prednjem dijelu vozila – opasnost od
teških ozljeda!
Sjedala u drugom redu

51
Jednostavnost korištenja i komfor

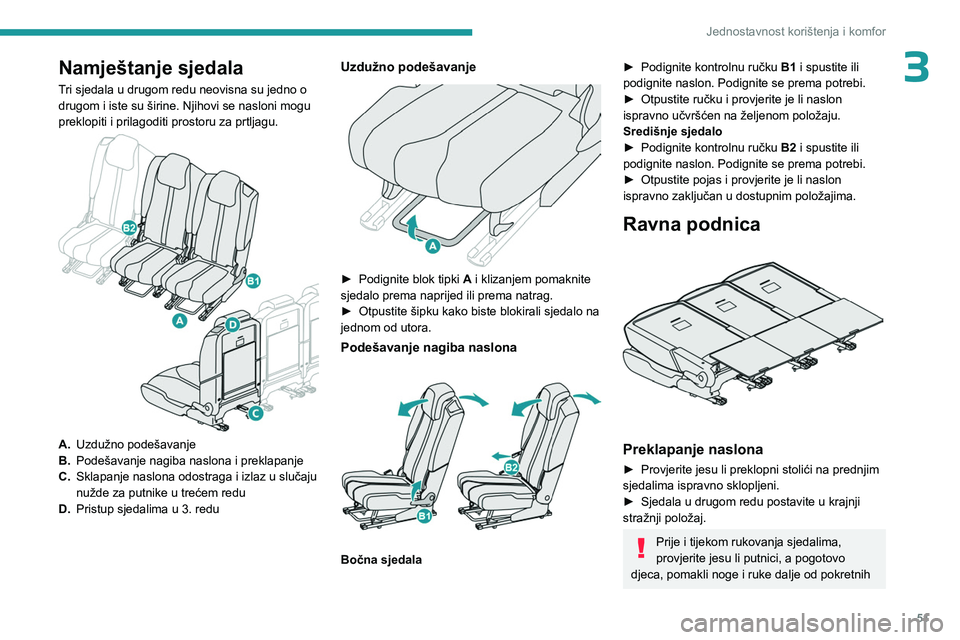

3Namještanje sjedala
Tri sjedala u drugom redu neovisna su jedno o
drugom i iste su širine. Njihovi se nasloni mogu
preklopiti i prilagoditi prostoru za prtljagu.


A.Uzdužno podešavanje
B. Podešavanje nagiba naslona i preklapanje
C. Sklapanje naslona odostraga i izlaz u slučaju
nužde za putnike u trećem redu
D. Pristup sjedalima u 3. redu
Uzdužno podešavanje

► Podignite blok tipki A i klizanjem pomaknite
sjedalo prema naprijed ili prema natrag.
►

Otpustite šipku kako biste blokirali sjedalo na
jednom od utora.
Podešavanje nagiba naslona

Bočna sjedala
► Podignite kontrolnu ručku B1 i spustite ili
podignite naslon. Podignite se prema potrebi.
►

Otpustite ručku i provjerite je li naslon
ispravno učvršćen na željenom položaju.
Središnje sjedalo
►


Podignite kontrolnu ručku B2

i spustite ili
podignite naslon. Podignite se prema potrebi.
►

Otpustite pojas i provjerite je li naslon
ispravno zaključan u dostupnim položajima.
Ravna podnica

Preklapanje naslona
► Provjerite jesu li preklopni stolići na prednjim
sjedalima ispravno sklopljeni.
►

Sjedala u drugom redu postavite u krajnji
stražnji položaj.
Prije i tijekom rukovanja sjedalima,
provjerite jesu li putnici, a pogotovo
djeca, pomakli noge i ruke dalje od pokretnih

52
Jednostavnost korištenja i komfor
dijelova sjedala (šarke, kopče itd.). - opasnost
od teške ozljede!

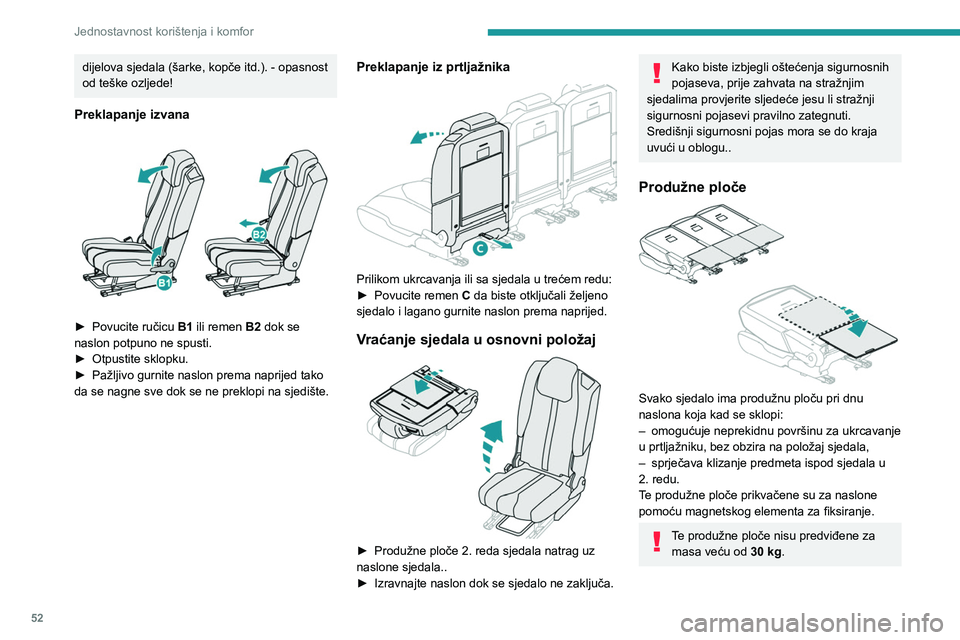

Preklapanje izvana

► Povucite ručicu B1 ili remen B2 dok se
naslon potpuno ne spusti.
►

Otpustite sklopku.
►


Pažljivo gurnite naslon prema naprijed tako
da se nagne sve dok se ne preklopi na sjedište.
Preklapanje iz prtljažnika

Prilikom ukrcavanja ili sa sjedala u trećem redu:
► Povucite remen C
da biste otključali željeno
sjedalo i lagano gurnite naslon prema naprijed.
Vraćanje sjedala u osnovni položaj

► Produžne ploče 2. reda sjedala natrag uz
naslone sjedala..
►

Izravnajte naslon dok se sjedalo ne zaključa.
Kako biste izbjegli oštećenja sigurnosnih
pojaseva, prije zahvata na stražnjim
sjedalima provjerite sljedeće jesu li stražnji
sigurnosni pojasevi pravilno zategnuti.
Središnji sigurnosni pojas mora se do kraja
uvući u oblogu..
Produžne ploče

Svako sjedalo ima produžnu ploču pri dnu
naslona koja kad se sklopi:
–

omogućuje neprekidnu površinu za ukrcavanje
u prtljažniku, bez obzira na položaj sjedala,
–


sprječava klizanje predmeta ispod sjedala u
2. redu.
T

e produžne ploče prikvačene su za naslone
pomoću magnetskog elementa za fiksiranje.
Te produžne ploče nisu predviđene za masa veću od 30 kg.

53
Jednostavnost korištenja i komfor
3Prije razvlačenja produžnih ploča
provjerite jesu li sjedala u 2. redu do
kraja odmaknuta.

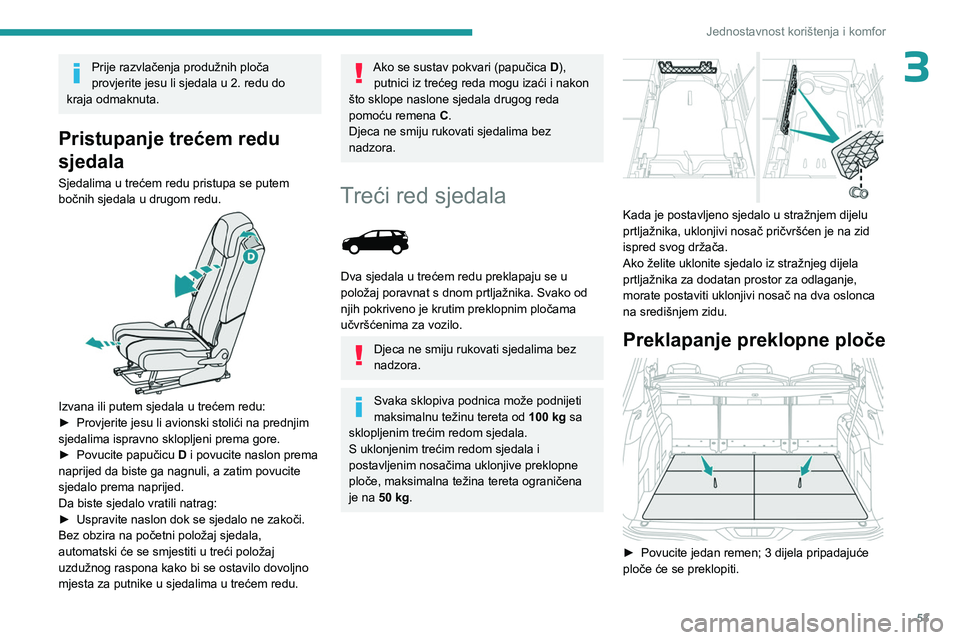

Pristupanje trećem redu
sjedala
Sjedalima u trećem redu pristupa se putem
bočnih sjedala u drugom redu.


Izvana ili putem sjedala u trećem redu:
► Provjerite jesu li avionski stolići na prednjim
sjedalima ispravno sklopljeni prema gore.
►

Povucite papučicu D

i povucite naslon prema
naprijed da biste ga nagnuli, a zatim povucite
sjedalo prema naprijed.
Da biste sjedalo vratili natrag:
►

Uspravite naslon dok se sjedalo ne zakoči.
Bez obzira na početni položaj sjedala,
automatski će se smjestiti u treći položaj
uzdužnog raspona kako bi se ostavilo dovoljno
mjesta za putnike u sjedalima u trećem redu.
Ako se sustav pokvari (papučica D),
putnici iz trećeg reda mogu izaći i nakon
što sklope naslone sjedala drugog reda
pomoću remena C.
Djeca ne smiju rukovati sjedalima bez
nadzora.
Treći red sjedala

Dva sjedala u trećem redu preklapaju se u
položaj poravnat s dnom prtljažnika. Svako od
njih pokriveno je krutim preklopnim pločama
učvršćenima za vozilo.
Djeca ne smiju rukovati sjedalima bez
nadzora.
Svaka sklopiva podnica može podnijeti
maksimalnu težinu tereta od 100
kg sa
sklopljenim trećim redom sjedala.
S uklonjenim trećim redom sjedala i
postavljenim nosačima uklonjive preklopne
ploče, maksimalna težina tereta ograničena
je na 50
kg.


Kada je postavljeno sjedalo u stražnjem dijelu
prtljažnika, uklonjivi nosač pričvršćen je na zid
ispred svog držača.
Ako želite uklonite sjedalo iz stražnjeg dijela
prtljažnika za dodatan prostor za odlaganje,
morate postaviti uklonjivi nosač na dva oslonca
na središnjem zidu.
Preklapanje preklopne ploče

► Povucite jedan remen; 3 dijela pripadajuće
ploče će se preklopiti.

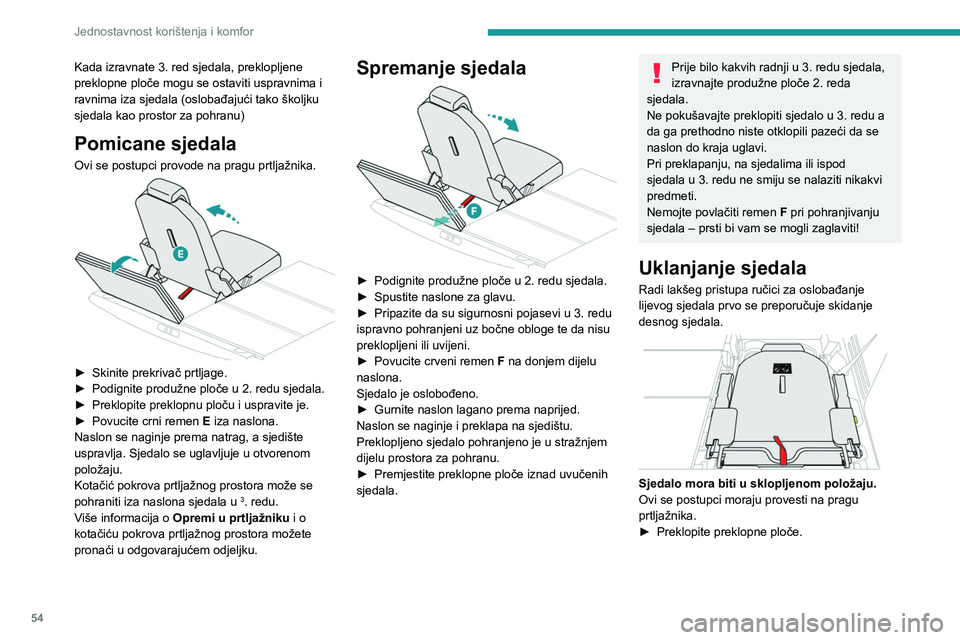

54
Jednostavnost korištenja i komfor
Kada izravnate 3. red sjedala, preklopljene
preklopne ploče mogu se ostaviti uspravnima i
ravnima iza sjedala (oslobađajući tako školjku
sjedala kao prostor za pohranu)
Pomicane sjedala
Ovi se postupci provode na pragu prtljažnika.

► Skinite prekrivač prtljage.
► Podignite produžne ploče u 2. redu sjedala.
►

Preklopite preklopnu ploču i uspravite je.
►


Povucite crni remen E

iza naslona.
Naslon se naginje prema natrag, a sjedište
uspravlja. Sjedalo se uglavljuje u otvorenom
položaju.
Kotačić pokrova prtljažnog prostora može se
pohraniti iza naslona sjedala u
3. redu.
Više informacija o Opremi u prtljažniku i o
kotačiću pokrova prtljažnog prostora možete
pronaći u odgovarajućem odjeljku.
Spremanje sjedala

► Podignite produžne ploče u 2. redu sjedala.
► Spustite naslone za glavu.
►

Pripazite da su sigurnosni pojasevi u 3. redu
ispravno pohranjeni uz bočne obloge te da nisu
preklopljeni ili uvijeni.
►


Povucite crveni remen F

na donjem dijelu
naslona.
Sjedalo je oslobođeno.
►

Gurnite naslon lagano prema naprijed.
Naslon se naginje i preklapa na sjedištu.
Preklopljeno sjedalo pohranjeno je u stražnjem
dijelu prostora za pohranu.
►


Premjestite preklopne ploče iznad uvučenih
sjedala.
Prije bilo kakvih radnji u 3. redu sjedala,
izravnajte produžne ploče 2. reda
sjedala.
Ne pokušavajte preklopiti sjedalo u 3. redu a
da ga prethodno niste otklopili pazeći da se
naslon do kraja uglavi.
Pri preklapanju, na sjedalima ili ispod
sjedala u 3. redu ne smiju se nalaziti nikakvi
predmeti.
Nemojte povlačiti remen F pri pohranjivanju
sjedala – prsti bi vam se mogli zaglaviti!
Uklanjanje sjedala
Radi lakšeg pristupa ručici za oslobađanje
lijevog sjedala prvo se preporučuje skidanje
desnog sjedala.


Sjedalo mora biti u sklopljenom položaju.
Ovi se postupci moraju provesti na pragu
prtljažnika.
►

Preklopite preklopne ploče.

55
Jednostavnost korištenja i komfor
3

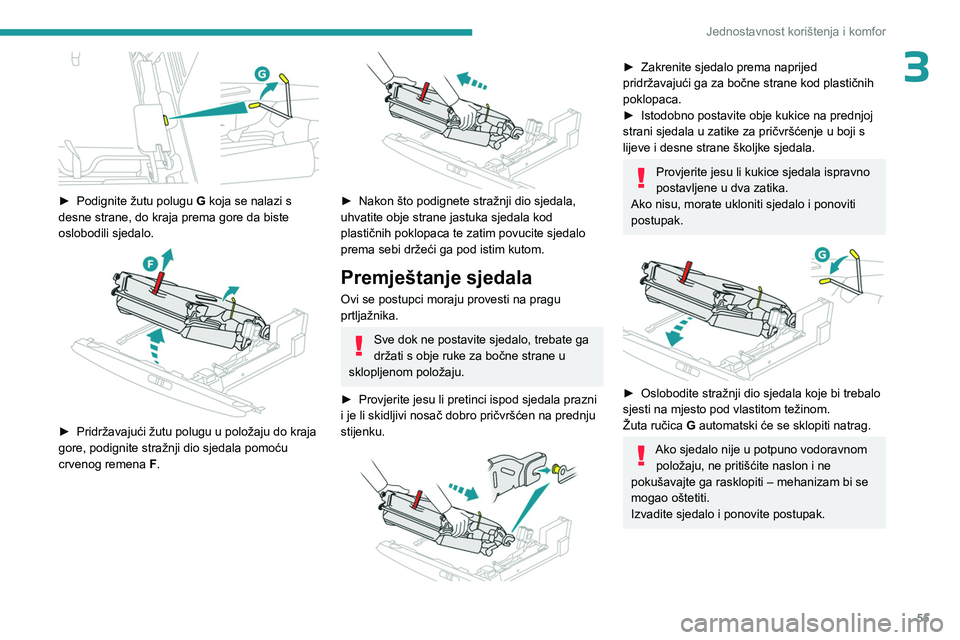

► Podignite žutu polugu G koja se nalazi s
desne strane, do kraja prema gore da biste
oslobodili sjedalo.


► Pridržavajući žutu polugu u položaju do kraja
gore, podignite stražnji dio sjedala pomoću
crvenog remena F
.


► Nakon što podignete stražnji dio sjedala,
uhvatite obje strane jastuka sjedala kod
plastičnih poklopaca te zatim povucite sjedalo
prema sebi držeći ga pod istim kutom.
Premještanje sjedala
Ovi se postupci moraju provesti na pragu
prtljažnika.
Sve dok ne postavite sjedalo, trebate ga
držati s obje ruke za bočne strane u
sklopljenom položaju.
►

Provjerite jesu li pretinci ispod sjedala prazni
i je li skidljivi nosač dobro pričvršćen na prednju
stijenku.


► Zakrenite sjedalo prema naprijed
pridržavajući ga za bočne strane kod plastičnih
poklopaca.
►

Istodobno postavite obje kukice na prednjoj
strani sjedala u zatike za pričvršćenje u boji s
lijeve i desne strane školjke sjedala.
Provjerite jesu li kukice sjedala ispravno
postavljene u dva zatika.
Ako nisu, morate ukloniti sjedalo i ponoviti
postupak.


► Oslobodite stražnji dio sjedala koje bi trebalo
sjesti na mjesto pod vlastitom težinom.
Žuta ručica
G automatski će se sklopiti natrag.
Ako sjedalo nije u potpuno vodoravnom položaju, ne pritišćite naslon i ne
pokušavajte ga rasklopiti – mehanizam bi se
mogao oštetiti.
Izvadite sjedalo i ponovite postupak.

56
Jednostavnost korištenja i komfor

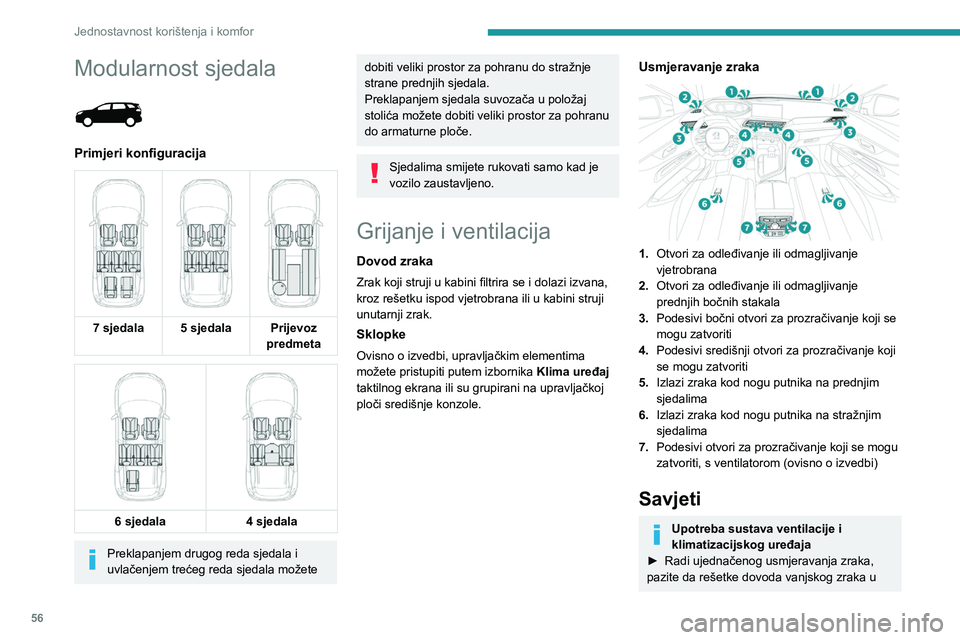

Modularnost sjedala

Primjeri konfiguracija


7 sjedala 5 sjedala Prijevoz
predmeta


6 sjedala
4 sjedala
Preklapanjem drugog reda sjedala i
uvlačenjem trećeg reda sjedala možete
dobiti veliki prostor za pohranu do stražnje
strane prednjih sjedala.
Preklapanjem sjedala suvozača u položaj
stolića možete dobiti veliki prostor za pohranu
do armaturne ploče.
Sjedalima smijete rukovati samo kad je
vozilo zaustavljeno.
Grijanje i ventilacija
Dovod zraka
Zrak koji struji u kabini filtrira se i dolazi izvana,
kroz rešetku ispod vjetrobrana ili u kabini struji
unutarnji zrak.
Sklopke
Ovisno o izvedbi, upravljačkim elementima
možete pristupiti putem izbornika Klima uređaj
taktilnog ekrana ili su grupirani na upravljačkoj
ploči središnje konzole.
Usmjeravanje zraka

1. Otvori za odleđivanje ili odmagljivanje
vjetrobrana
2. Otvori za odleđivanje ili odmagljivanje
prednjih bočnih stakala
3. Podesivi bočni otvori za prozračivanje koji se
mogu zatvoriti
4. Podesivi središnji otvori za prozračivanje koji
se mogu zatvoriti
5. Izlazi zraka kod nogu putnika na prednjim
sjedalima
6. Izlazi zraka kod nogu putnika na stražnjim
sjedalima
7. Podesivi otvori za prozračivanje koji se mogu
zatvoriti, s ventilatorom (ovisno o izvedbi)
Savjeti
Upotreba sustava ventilacije i
klimatizacijskog uređaja
►

Radi ujednačenog usmjeravanja zraka,
pazite da rešetke dovoda vanjskog zraka u

57
Jednostavnost korištenja i komfor
3podnožju vjetrobranskog stakla, mlaznice,
ventilacijski otvori, izlazi zraka i otvor za
odvod zraka u prtljažniku ne budu nečim
zapriječeni.
►
Ne prekrivajte senzor osunčanosti na
armaturnoj ploči; podaci iz tog senzora
koriste se u regulaciji sustava klimatizacijskog
uređaja.
►


Klimatizacijski uređaj uključite barem 5 do
10 minuta jedanput ili dvaput mjesečno, kako
biste ga održavali u dobrom radnom stanju.
►


Ako sustav prestane rashlađivati, isključite
ga i obratite se mreži PEUGEOT

ili nekoj
stručnoj radionici.
Kad vozilo vuče težak teret na strmoj uzbrdici
pri visokoj vanjskoj temperaturi, isključivanjem
klimatizacijskog uređaja bolje se iskorištava
snaga motora i povećava se vučni kapacitet
vozila.
Izbjegavajte dužu vožnju uz isključenu
ventilaciju ili uz produženo strujanje
unutrašnjeg zraka. Rizik od zamagljivanja i
slabljenja kvalitete zraka!
Ako je nakon dužeg stajanja na suncu temperatura u kabini vrlo visoka,
prozračite putnički prostor na nekoliko
trenutaka.
Postavite sklopku za podešavanje brzine
ventilatora na dovoljnu vrijednost za dobro
obnavljanje zraka u kabini.
Zbog kondenzacije koja nastaje u radu
klimatizacijskog uređaja, ispod
zaustavljenog vozila može isteći nešto vode.
To je potpuno uobičajeno.
Održavanje sustava ventilacije i
klimatizacijskog uređaja
►

Pobrinite se da pročistač u kabini bude u
dobrom stanju i redovito mijenjajte elemente
filtra.
Preporučujemo upotrebu kompozitnog filtra
za kabinu. Njegov specifični aktivni aditiv
pruža zaštitu od štetnih plinova i neugodnih
mirisa.
►


Kako biste osigurali ispravan rad sustava
klimatizacijskog uređaja, provjeravajte ga
u skladu s preporukama navedenima u
proizvođačevu planu održavanja.
Stop & Start
Sustavi grijanja i klimatizacijski uređaj
rade samo uz pokrenut motor.
Privremeno isključite sustav Stop & Start za
održavanje toplinskog komfora u kabini.
Više podataka o sustavu Stop & Start
možete naći u odgovarajućem odjeljku.
Hibridna vozila s punjenjem
Intenzivna upotreba klimatizacijskog
uređaja smanjuje doseg vozila u električnom
načinu rada.

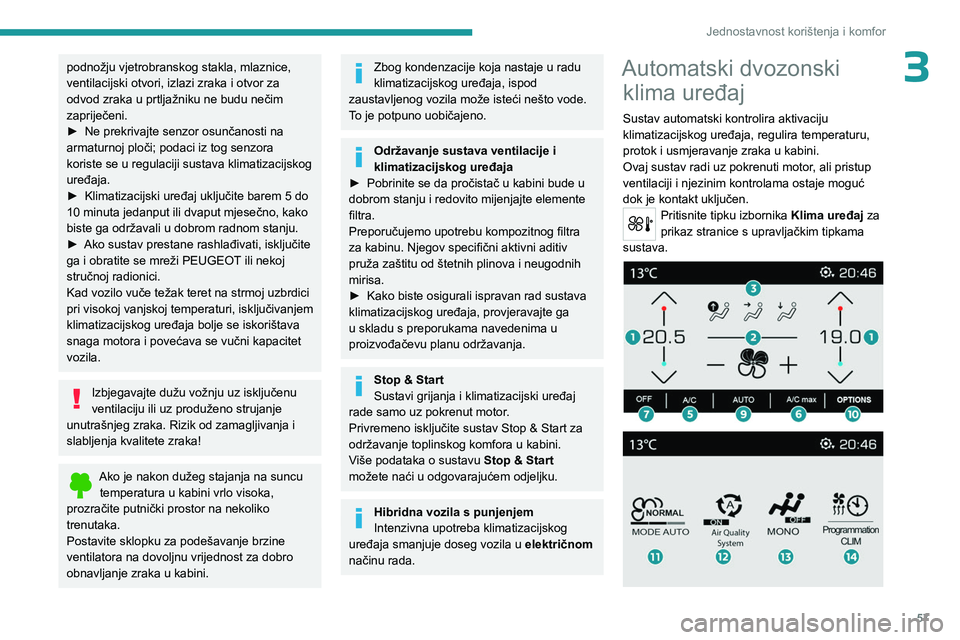

Automatski dvozonski klima uređaj
Sustav automatski kontrolira aktivaciju
klimatizacijskog uređaja, regulira temperaturu,
protok i usmjeravanje zraka u kabini.
Ovaj sustav radi uz pokrenuti motor, ali pristup
ventilaciji i njezinim kontrolama ostaje moguć
dok je kontakt uključen.
Pritisnite tipku izbornika Klima uređaj za
prikaz stranice s upravljačkim tipkama
sustava.

58
Jednostavnost korištenja i komfor

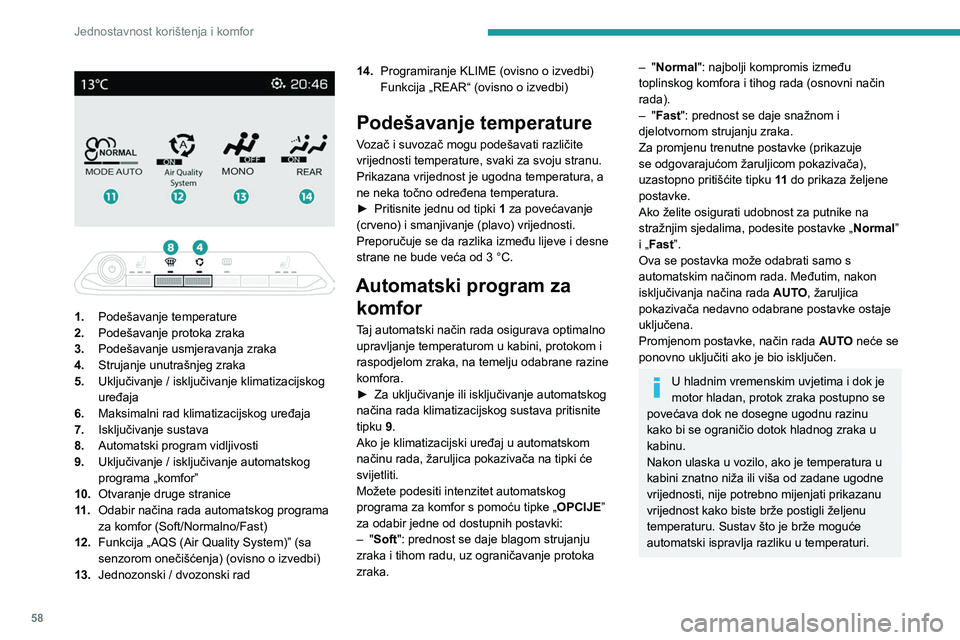

1. Podešavanje temperature
2. Podešavanje protoka zraka
3. Podešavanje usmjeravanja zraka
4. Strujanje unutrašnjeg zraka
5. Uključivanje / isključivanje klimatizacijskog
uređaja
6. Maksimalni rad klimatizacijskog uređaja
7. Isključivanje sustava
8. Automatski program vidljivosti
9. Uključivanje / isključivanje automatskog
programa „komfor”
10. Otvaranje druge stranice
11 . Odabir načina rada automatskog programa
za komfor (Soft/Normalno/Fast)
12. Funkcija „AQS (Air Quality System)” (sa
senzorom onečišćenja) (ovisno o izvedbi)
13. Jednozonski / dvozonski rad 14.
Programiranje KLIME (ovisno o izvedbi)
Funkcija „REAR“ (ovisno o izvedbi)
Podešavanje temperature
Vozač i suvozač mogu podešavati različite
vrijednosti temperature, svaki za svoju stranu.
Prikazana vrijednost je ugodna temperatura, a
ne neka točno određena temperatura.
►

Pritisnite jednu od tipki 1

za povećavanje
(crveno) i smanjivanje (plavo) vrijednosti.
Preporučuje se da razlika između lijeve i desne
strane ne bude veća od 3
°C.
Automatski program za komfor
Taj automatski način rada osigurava optimalno
upravljanje temperaturom u kabini, protokom i
raspodjelom zraka, na temelju odabrane razine
komfora.
►

Za uključivanje ili isključivanje automatskog
načina rada klimatizacijskog sustava pritisnite
tipku

9.
Ako je klimatizacijski uređaj u automatskom
načinu rada, žaruljica pokazivača na tipki će
svijetliti.
Možete podesiti intenzitet automatskog
programa za komfor s pomoću tipke „ OPCIJE”
za odabir jedne od dostupnih postavki:
–

"
Soft": prednost se daje blagom strujanju
zraka i tihom radu, uz ograničavanje protoka
zraka.
– " Normal": najbolji kompromis između
toplinskog komfora i tihog rada (osnovni način
rada).
–

"
Fast": prednost se daje snažnom i
djelotvornom strujanju zraka.
Za promjenu trenutne postavke (prikazuje
se odgovarajućom žaruljicom pokazivača),
uzastopno pritišćite tipku 11 do prikaza željene
postavke.
Ako želite osigurati udobnost za putnike na
stražnjim sjedalima, podesite postavke „ Normal”
i „Fast”.
Ova se postavka može odabrati samo s
automatskim načinom rada. Međutim, nakon
isključivanja načina rada AUTO, žaruljica
pokazivača nedavno odabrane postavke ostaje
uključena.
Promjenom postavke, način rada AUTO neće se
ponovno uključiti ako je bio isključen.
U hladnim vremenskim uvjetima i dok je
motor hladan, protok zraka postupno se
povećava dok ne dosegne ugodnu razinu
kako bi se ograničio dotok hladnog zraka u
kabinu.
Nakon ulaska u vozilo, ako je temperatura u
kabini znatno niža ili viša od zadane ugodne
vrijednosti, nije potrebno mijenjati prikazanu
vrijednost kako biste brže postigli željenu
temperaturu. Sustav što je brže moguće
automatski ispravlja razliku u temperaturi.
