Changement des projecteurs
antibrouillard

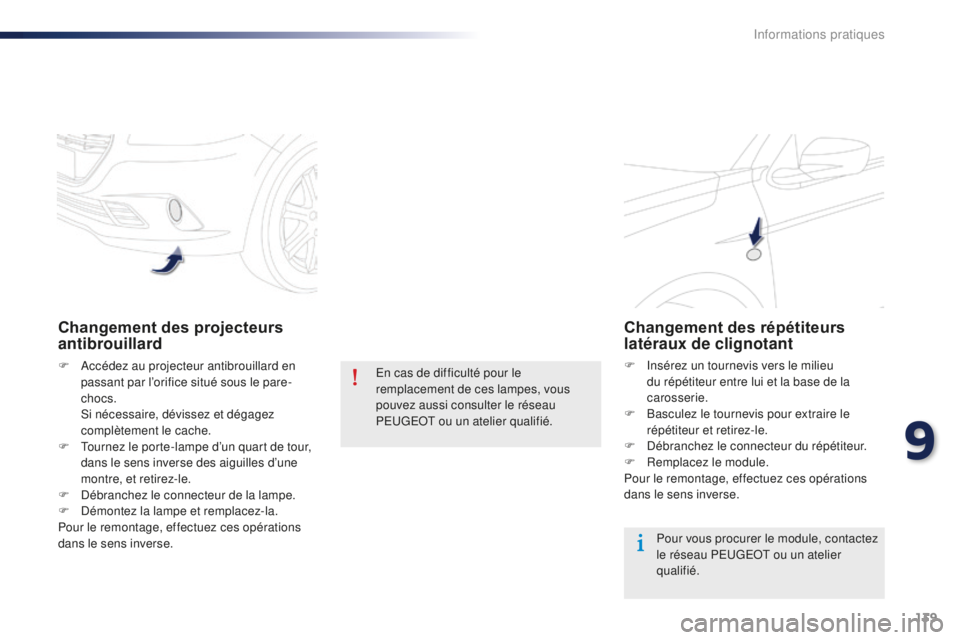

F Accédez au projecteur antibrouillard en passant par l’orifice situé sous le pare-
chocs.
S

i nécessaire, dévissez et dégagez
complètement le cache.
F

T
ournez le porte-lampe d’un quart de tour,
dans le sens inverse des aiguilles d’une
montre, et retirez-le.
F

D
ébranchez le connecteur de la lampe.
F

D
émontez la lampe et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse. En cas de difficulté pour le
remplacement de ces lampes, vous
pouvez aussi consulter le réseau
PEUGEOT ou un atelier qualifié.
Changement des répétiteurs
latéraux de clignotant
F Insérez un tournevis vers le milieu
du répétiteur entre lui et la base de la
carosserie.
F

B
asculez le tournevis pour extraire le
répétiteur et retirez-le.
F

D
ébranchez le connecteur du répétiteur.
F

R
emplacez le module.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour vous procurer le module, contactez
le réseau PEUGEOT ou un atelier
qualifié.
9
Informations pratiques

140
Changement des feux

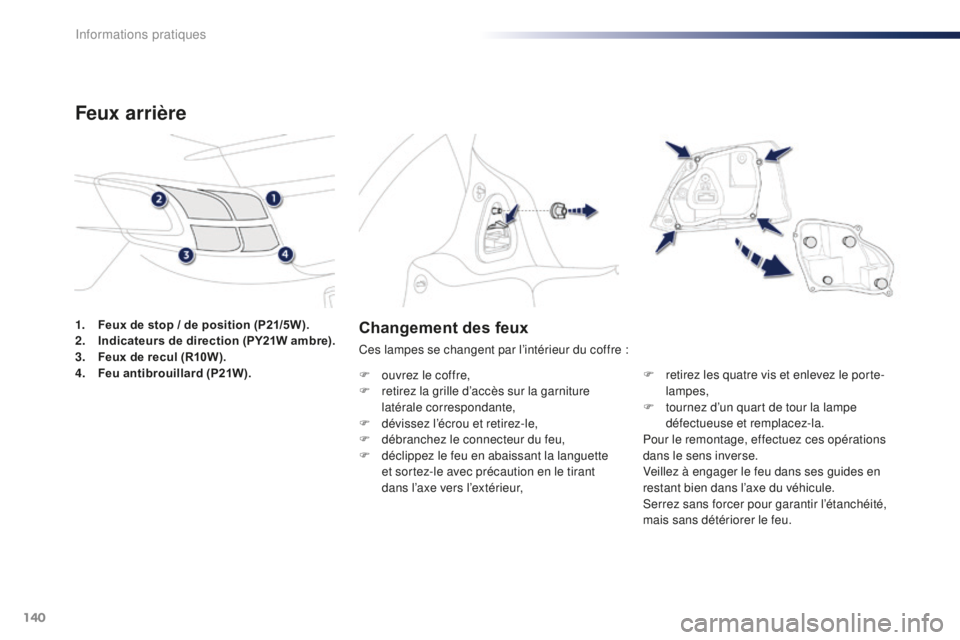

Ces lampes se changent par l’intérieur du coffre :
F
o
uvrez le coffre,
F

r
etirez la grille d’accès sur la garniture
latérale correspondante,
F

d
évissez l’écrou et retirez-le,
F

d
ébranchez le connecteur du feu,
F

d
éclippez le feu en abaissant la languette
et sortez-le avec précaution en le tirant
dans l’axe vers l’extérieur, F

r
etirez les quatre vis et enlevez le porte-
lampes,
F

t
ournez d’un quart de tour la lampe
défectueuse et remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Veillez à engager le feu dans ses guides en
restant bien dans l’axe du véhicule.
Serrez sans forcer pour garantir l’étanchéité,
mais sans détériorer le feu.
1.
F

eux de stop / de position (P21/5W).
2. I
ndicateurs de direction (PY21W ambre).
3. F
eux de recul (R10W).
4.
F

eu antibrouillard (P21W).
Feux arrière
Informations pratiques

141
Changement du troisième feu
de stop (5 lampes W5W) Changement des feux de plaque
minéralogique (W5W)

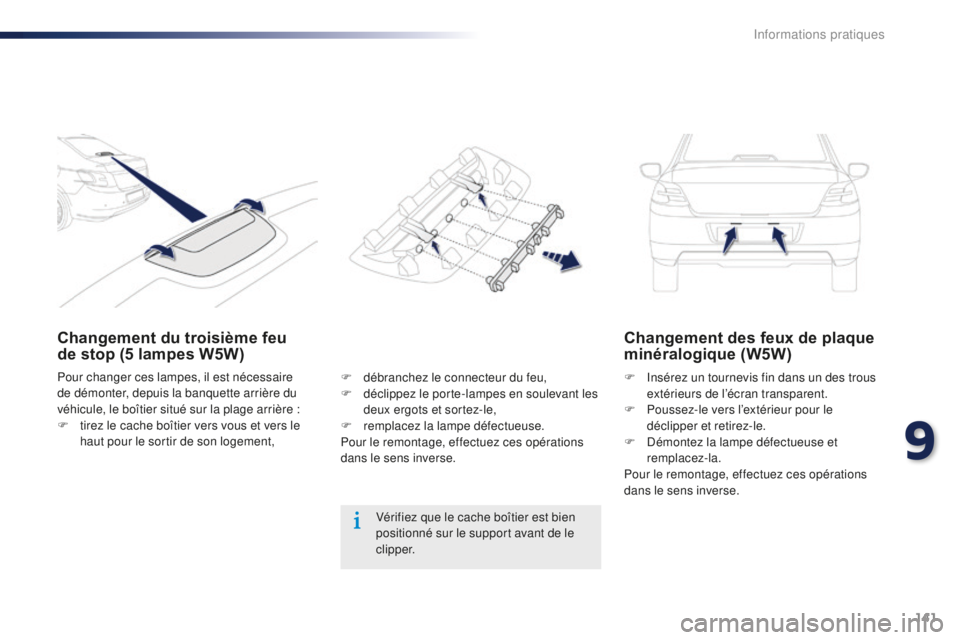

F Insérez un tournevis fin dans un des trous
extérieurs de l’écran transparent.
F

P
oussez-le vers l’extérieur pour le
déclipper et retirez-le.
F

D
émontez la lampe défectueuse et
remplacez-la.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Vérifiez que le cache boîtier est bien
positionné sur le support avant de le
c l i p p e r.
Pour changer ces lampes, il est nécessaire
de démonter, depuis la banquette arrière du
véhicule, le boîtier situé sur la plage arrière :
F

t

irez le cache boîtier vers vous et vers le
haut pour le sortir de son logement, F
d
ébranchez le connecteur du feu,
F
d
éclippez le porte-lampes en soulevant les
deux ergots et sortez-le,
F

re

mplacez la lampe défectueuse.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
9
Informations pratiques

142
Changement d'un fusible

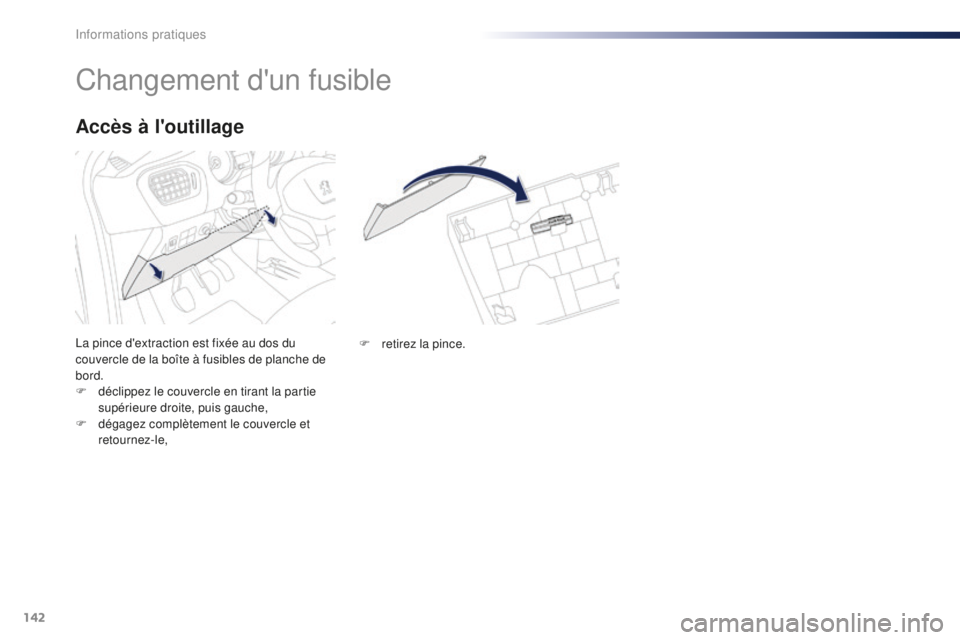

La pince d'extraction est fixée au dos du
couvercle de la boîte à fusibles de planche de
bord.
F
d
éclippez le couvercle en tirant la partie
supérieure droite, puis gauche,
F

d
égagez complètement le couvercle et
retournez-le,
Accès à l'outillage
F retirez la pince.
Informations pratiques

143

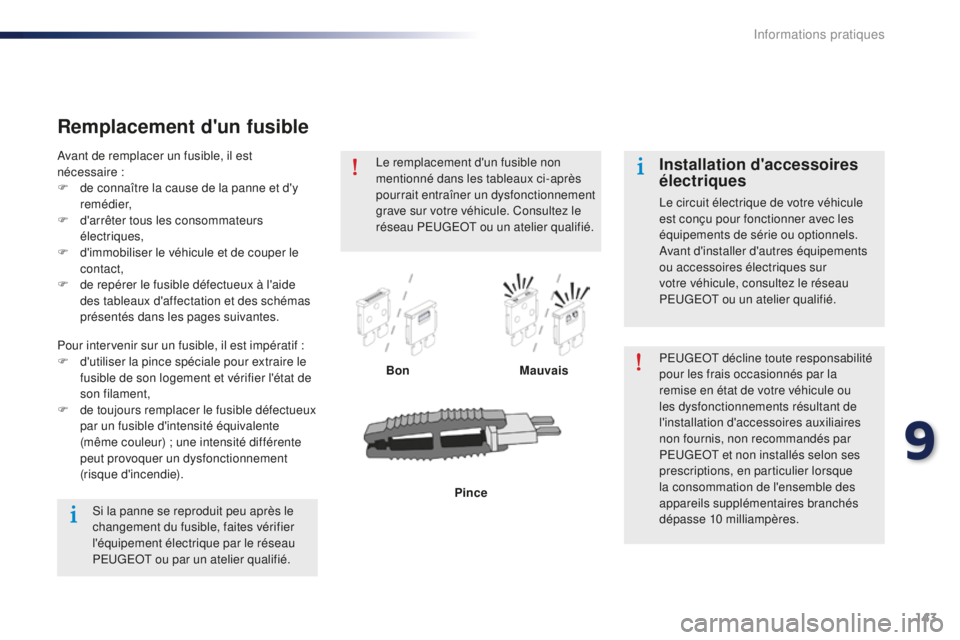

Remplacement d'un fusible
BonMauvais PEUGEOT décline toute responsabilité
pour les frais occasionnés par la
remise en état de votre véhicule ou
les dysfonctionnements résultant de
l'installation d'accessoires auxiliaires
non fournis, non recommandés par
PEUGEOT et non installés selon ses
prescriptions, en particulier lorsque
la consommation de l'ensemble des
appareils supplémentaires branchés
dépasse 10 milliampères.
Installation d'accessoires
électriques
Le circuit électrique de votre véhicule
est conçu pour fonctionner avec les
équipements de série ou optionnels.
Avant d'installer d'autres équipements
ou accessoires électriques sur
votre véhicule, consultez le réseau
PEUGEOT ou un atelier qualifié.
Avant de remplacer un fusible, il est
nécessaire


:
F
d
e connaître la cause de la panne et d'y
remédier,
F

d

'arrêter tous les consommateurs
électriques,
F

d

'immobiliser le véhicule et de couper le
contact,
F

de

repérer le fusible défectueux à l'aide
des tableaux d'affectation et des schémas
présentés dans les pages suivantes.
Pour intervenir sur un fusible, il est impératif :
F

d

'utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de
son filament,
F

de

toujours remplacer le fusible défectueux
par un fusible d'intensité équivalente
(même couleur) ; une intensité différente
peut provoquer un dysfonctionnement
(risque d'incendie).
Pince
Le remplacement d'un fusible non
mentionné dans les tableaux ci-après
pourrait entraîner un dysfonctionnement
grave sur votre véhicule. Consultez le
réseau PEUGEOT ou un atelier qualifié.
Si la panne se reproduit peu après le
changement du fusible, faites vérifier
l'équipement électrique par le réseau
PEUGEOT ou par un atelier qualifié.
9
Informations pratiques

144

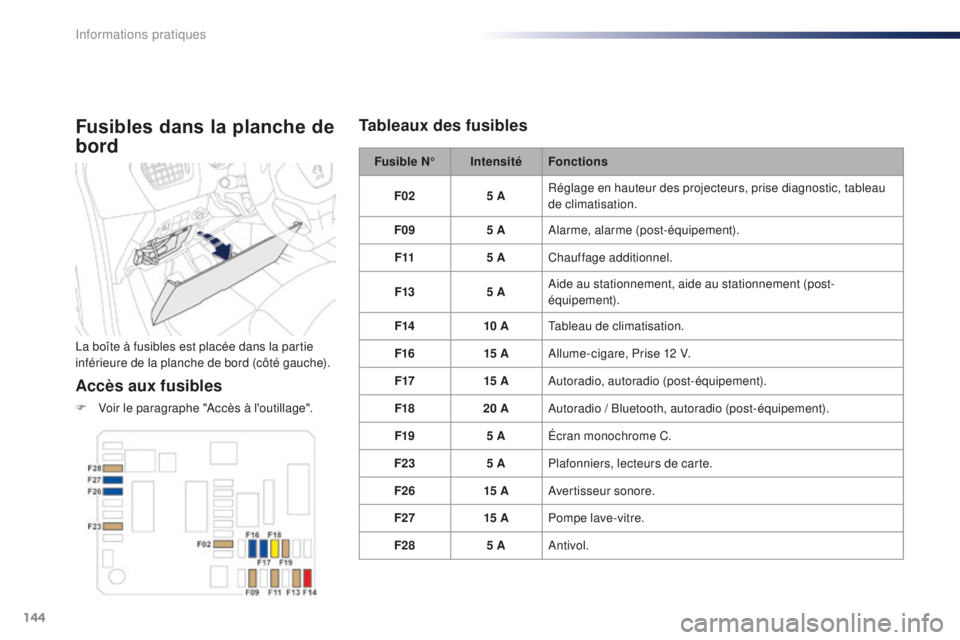

Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Accès aux fusibles
F Voir le paragraphe "Accès à l'outillage".Fusible N°
IntensitéFonctions
F02 5 ARéglage en hauteur des projecteurs, prise diagnostic, tableau
de climatisation.
F09 5 AAlarme, alarme (post-équipement).
F11 5 AChauffage additionnel.
F13 5 AAide au stationnement, aide au stationnement (post-
équipement).
F14 10 ATableau de climatisation.
F16 15 AAllume-cigare, Prise 12 V.
F17 15 AAutoradio, autoradio (post-équipement).
F18 20 AAutoradio / Bluetooth, autoradio (post-équipement).
F19 5 AÉcran monochrome C.
F23 5 APlafonniers, lecteurs de carte.
F26 15 AAvertisseur sonore.
F27 15 APompe lave-vitre.
F28 5 AAntivol.
Tableaux des fusibles
Informations pratiques

145
Fusible N°Intensité Fonctions
F29 -Non utilisé.

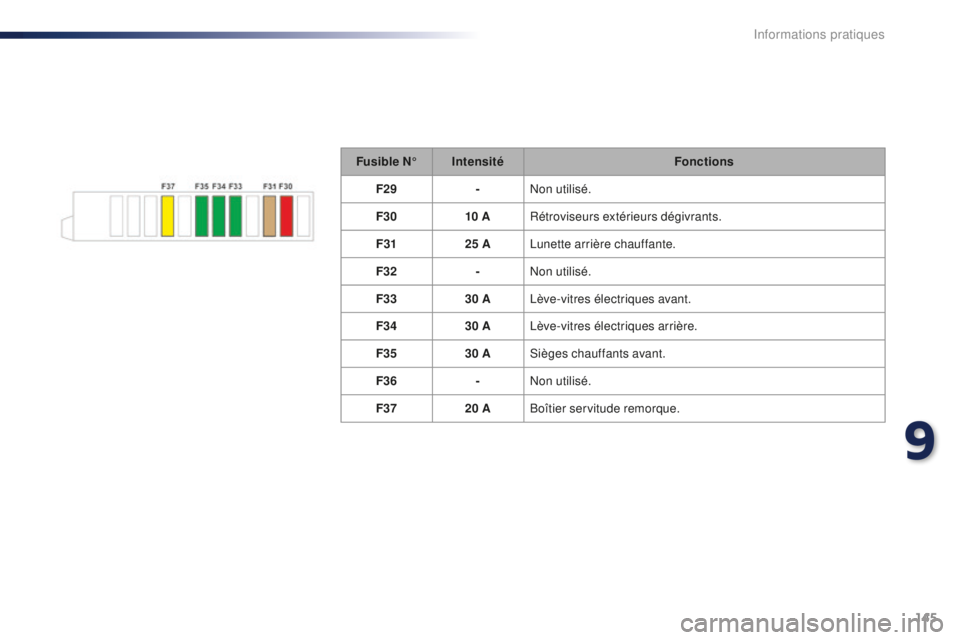

F30 10 ARétroviseurs extérieurs dégivrants.
F31 25 ALunette arrière chauffante.
F32 -Non utilisé.
F33 30 ALève-vitres électriques avant.
F34 30 ALève-vitres électriques arrière.
F35 30 ASièges chauffants avant.
F36 -Non utilisé.
F37 20 ABoîtier servitude remorque.
9
Informations pratiques

146

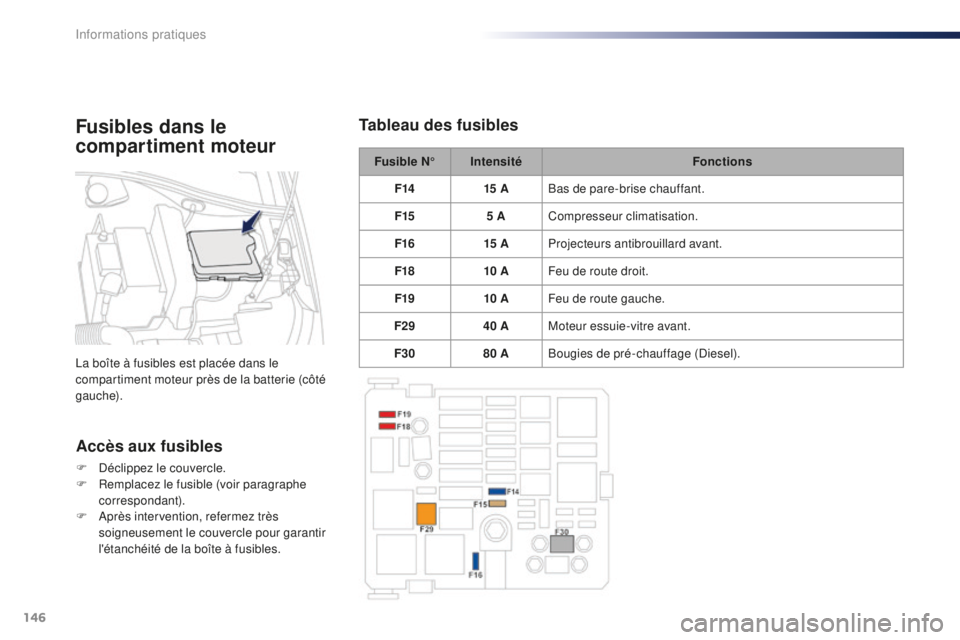

Fusible N°Intensité Fonctions
F14 15 ABas de pare-brise chauffant.
F15 5 ACompresseur climatisation.
F16 15 AProjecteurs antibrouillard avant.
F18 10 AFeu de route droit.
F19 10 AFeu de route gauche.
F29 40 AMoteur essuie-vitre avant.
F30 80 ABougies de pré-chauffage (Diesel).
Accès aux fusibles
F Déclippez le couvercle.
F
R emplacez le fusible (voir paragraphe
correspondant).
F

A
près intervention, refermez très
soigneusement le couvercle pour garantir
l'étanchéité de la boîte à fusibles.
Tableau des fusiblesFusibles dans le
compartiment moteur
La boîte à fusibles est placée dans le
compartiment moteur près de la batterie (côté
gauche).
Informations pratiques

147
Batterie
Débranchement des câbles

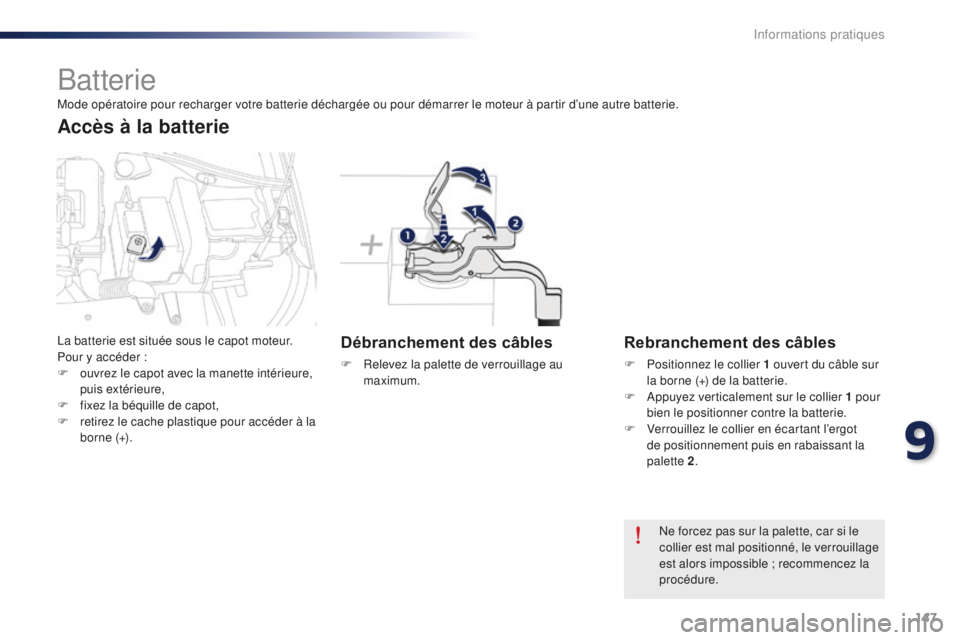

F Relevez la palette de verrouillage au maximum.
Rebranchement des câbles
F Positionnez le collier 1 ouvert du câble sur la borne (+) de la batterie.
F

A
ppuyez verticalement sur le collier 1 pour
bien le positionner contre la batterie.
F

V
errouillez le collier en écartant l’ergot
de positionnement puis en rabaissant la
palette 2 .
Ne forcez pas sur la palette, car si le
collier est mal positionné, le verrouillage
est alors impossible ; recommencez la
procédure.
Mode opératoire pour recharger votre batterie déchargée ou pour démarrer le moteur à partir d’une autre batterie.
La batterie est située sous le capot moteur.
Pour y accéder :
F
o
uvrez le capot avec la manette intérieure,
puis extérieure,
F

f

ixez la béquille de capot,
F

r

etirez le cache plastique pour accéder à la
borne (+).
Accès à la batterie
9
Informations pratiques

148
Démarrer à partir d'une
autre batterie

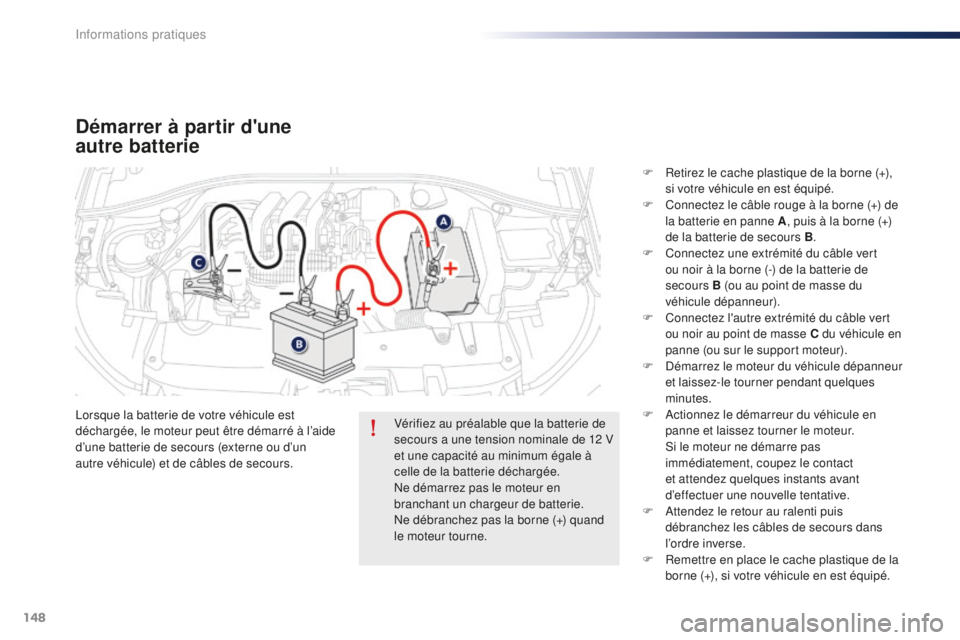

Lorsque la batterie de votre véhicule est
déchargée, le moteur peut être démarré à l’aide
d’une batterie de secours (externe ou d’un
autre véhicule) et de câbles de secours.F

R
etirez le cache plastique de la borne (+),
si votre véhicule en est équipé.
F
C
onnectez le câble rouge à la borne (+) de
la batterie en panne A , puis à la borne (+)
de la batterie de secours B .
F
C
onnectez une extrémité du câble vert
ou noir à la borne (-) de la batterie de
secours

B (ou au point de masse du
véhicule dépanneur).
F
C
onnectez l'autre extrémité du câble vert
ou noir au point de masse C du véhicule en
panne (ou sur le support moteur).
F
D
émarrez le moteur du véhicule dépanneur
et laissez-le tourner pendant quelques
minutes.
F A ctionnez le démarreur du véhicule en
panne et laissez tourner le moteur.
S

i le moteur ne démarre pas
immédiatement, coupez le contact
et attendez quelques instants avant
d’effectuer une nouvelle tentative.
F

A
ttendez le retour au ralenti puis
débranchez les câbles de secours dans
l’ordre inverse.
F

R
emettre en place le cache plastique de la
borne (+), si votre véhicule en est équipé.
Vérifiez au préalable que la batterie de
secours a une tension nominale de 12
V
et une capacité au minimum égale à
celle de la batterie déchargée.
Ne démarrez pas le moteur en
branchant un chargeur de batterie.
Ne débranchez pas la borne (+) quand
le moteur tourne.
