Peugeot 301 2015 Priročnik za lastnika (in Slovenian)

139
301_sl_Chap09_info-pratiques_ed01-2014

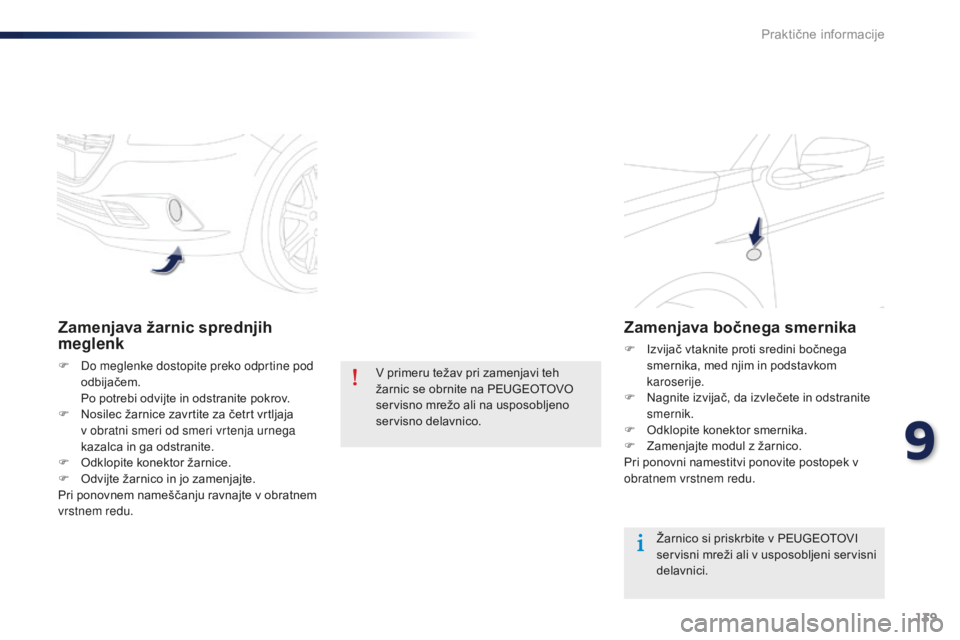

Zamenjava žarnic sprednjih
meglenk
F Do meglenke dostopite preko odprtine pod odbijačem.
P

o potrebi odvijte in odstranite pokrov.
F

N
osilec žarnice zavrtite za četrt vrtljaja
v obratni smeri od smeri vrtenja urnega
kazalca in ga odstranite.
F

O
dklopite konektor žarnice.
F

O
dvijte žarnico in jo zamenjajte.
Pri ponovnem nameščanju ravnajte v obratnem
vrstnem redu. V primeru težav pri zamenjavi teh
žarnic se obrnite na PEUGEOTOVO
servisno mrežo ali na usposobljeno
servisno delavnico.
Zamenjava bočnega smernika
F Izvijač vtaknite proti sredini bočnega
smernika, med njim in podstavkom
karoserije.
F

N
agnite izvijač, da izvlečete in odstranite
smernik.
F

O
dklopite konektor smernika.
F

Z
amenjajte modul z žarnico.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Žarnico si priskrbite v PEUGEOTOVI
servisni mreži ali v usposobljeni servisni
delavnici.
9
Praktične informacije

140
301_sl_Chap09_info-pratiques_ed01-2014

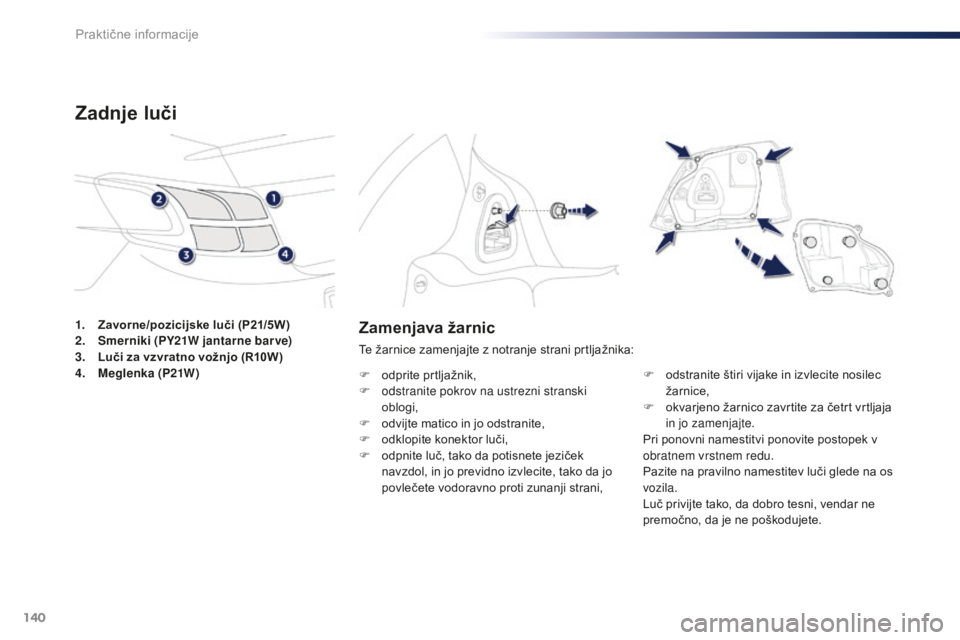

Zamenjava žarnic
Te žarnice zamenjajte z notranje strani prtljažnika:
F
o
dprite prtljažnik,
F

o
dstranite pokrov na ustrezni stranski
oblogi,
F

o
dvijte matico in jo odstranite,
F

o
dklopite konektor luči,
F

o
dpnite luč, tako da potisnete jeziček
navzdol, in jo previdno izvlecite, tako da jo
povlečete vodoravno proti zunanji strani, F

o
dstranite štiri vijake in izvlecite nosilec
žarnice,
F

o
kvarjeno žarnico zavrtite za četrt vrtljaja
in jo zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Pazite na pravilno namestitev luči glede na os
vozila.
Luč privijte tako, da dobro tesni, vendar ne
premočno, da je ne poškodujete.
1.
Z

avorne/pozicijske luči (P21/5W)
2. S
merniki (PY21W jantarne bar ve)
3. L
uči za vzvratno vožnjo (R10W)
4.
M

eglenka (P21W)
Zadnje luči
Praktične informacije

141
301_sl_Chap09_info-pratiques_ed01-2014

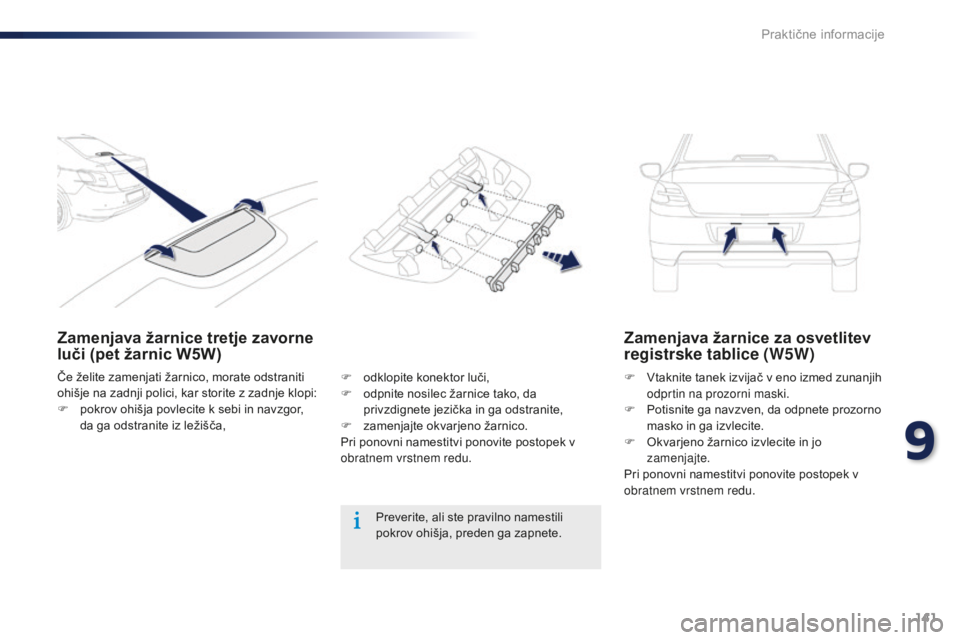

Zamenjava žarnice tretje zavorne
luči (pet žarnic W5W)Zamenjava žarnice za osvetlitev
registrske tablice (W5W)
F Vtaknite tanek izvijač v eno izmed zunanjih
odprtin na prozorni maski.
F

P
otisnite ga navzven, da odpnete prozorno
masko in ga izvlecite.
F

O
kvarjeno žarnico izvlecite in jo
zamenjajte.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
Preverite, ali ste pravilno namestili
pokrov ohišja, preden ga zapnete.
Če želite zamenjati žarnico, morate odstraniti
ohišje na zadnji polici, kar storite z zadnje klopi:
F

p

okrov ohišja povlecite k sebi in navzgor,
da ga odstranite iz ležišča, F
o
dklopite konektor luči,
F
o
dpnite nosilec žarnice tako, da
privzdignete jezička in ga odstranite,
F

z

amenjajte okvarjeno žarnico.
Pri ponovni namestitvi ponovite postopek v
obratnem vrstnem redu.
9
Praktične informacije

142
301_sl_Chap09_info-pratiques_ed01-2014

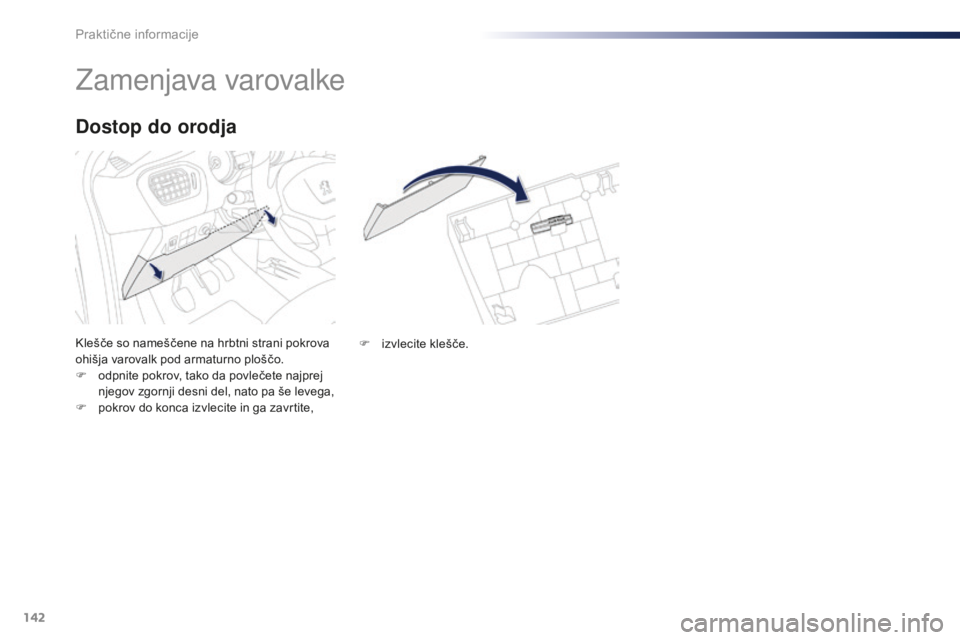

Zamenjava varovalke
Klešče so nameščene na hrbtni strani pokrova
ohišja varovalk pod armaturno ploščo.
F
o
dpnite pokrov, tako da povlečete najprej
njegov zgornji desni del, nato pa še levega,
F

p
okrov do konca izvlecite in ga zavrtite,
Dostop do orodja
F izvlecite klešče.
Praktične informacije

143
301_sl_Chap09_info-pratiques_ed01-2014

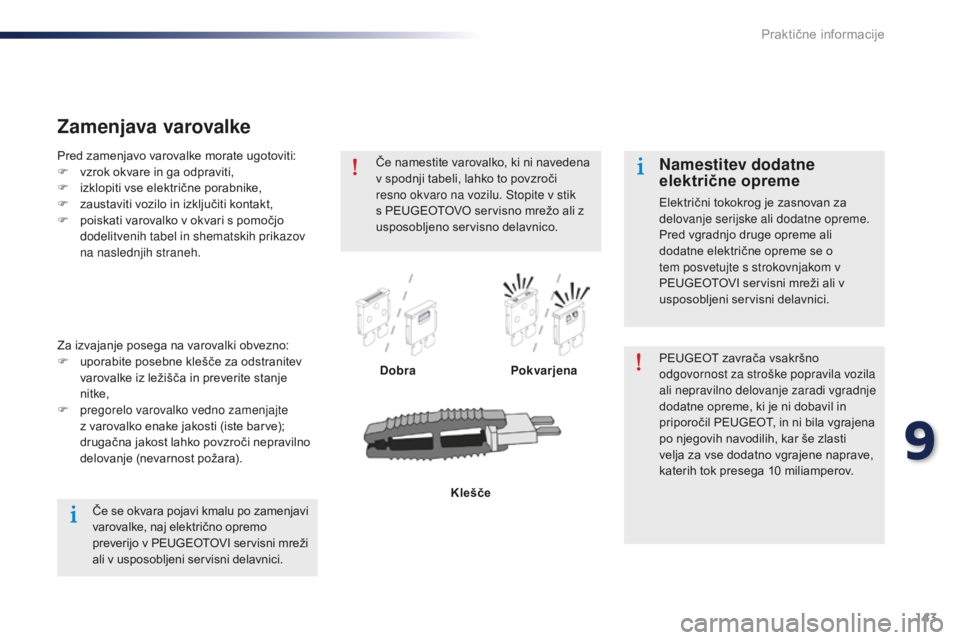

Zamenjava varovalke
DobraPokvarjena PEUGEOT zavrača vsakršno
odgovornost za stroške popravila vozila
ali nepravilno delovanje zaradi vgradnje
dodatne opreme, ki je ni dobavil in
priporočil PEUGEOT, in ni bila vgrajena
po njegovih navodilih, kar še zlasti
velja za vse dodatno vgrajene naprave,
katerih tok presega 10
miliamperov.
Namestitev dodatne
električne opreme
Električni tokokrog je zasnovan za
delovanje serijske ali dodatne opreme.
Pred vgradnjo druge opreme ali
dodatne električne opreme se o
tem posvetujte s strokovnjakom v
PEUGEOTOVI servisni mreži ali v
usposobljeni servisni delavnici.
Pred zamenjavo varovalke morate ugotoviti:
F

v

zrok okvare in ga odpraviti,
F
i
zklopiti vse električne porabnike,
F
z
austaviti vozilo in izključiti kontakt,
F

p

oiskati varovalko v okvari s pomočjo
dodelitvenih tabel in shematskih prikazov
na naslednjih straneh.
Za izvajanje posega na varovalki obvezno:
F

u

porabite posebne klešče za odstranitev
varovalke iz ležišča in preverite stanje
nitke,
F

p

regorelo varovalko vedno zamenjajte
z varovalko enake jakosti (iste barve);
drugačna jakost lahko povzroči nepravilno
delovanje (nevarnost požara).
Klešče
Če namestite varovalko, ki ni navedena
v spodnji tabeli, lahko to povzroči
resno okvaro na vozilu. Stopite v stik
s PEUGEOTOVO servisno mrežo ali z
usposobljeno servisno delavnico.
Če se okvara pojavi kmalu po zamenjavi
varovalke, naj električno opremo
preverijo v PEUGEOTOVI servisni mreži
ali v usposobljeni servisni delavnici.
9
Praktične informacije

144
301_sl_Chap09_info-pratiques_ed01-2014

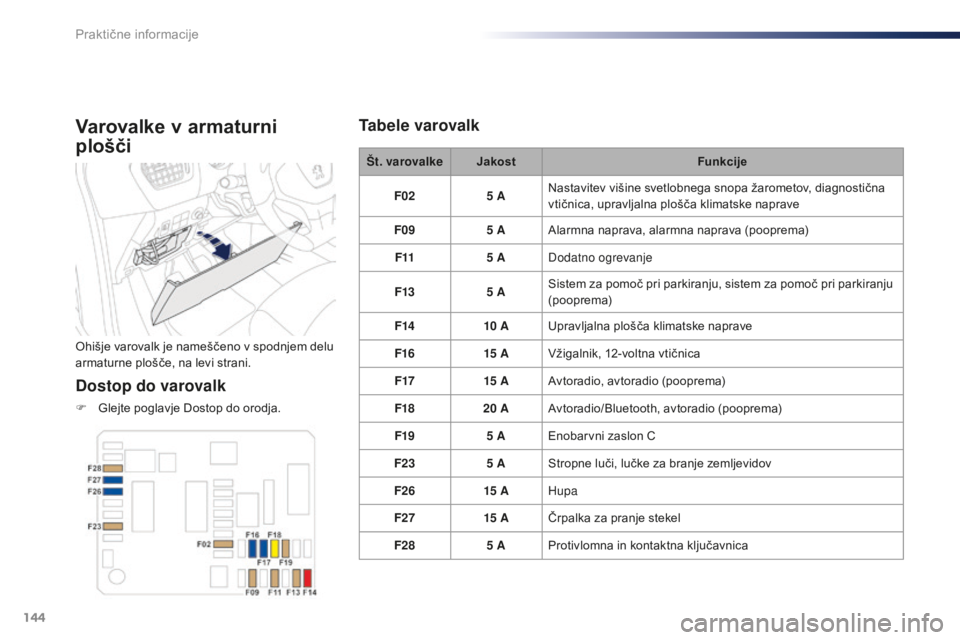

Varovalke v armaturni
plošči
Ohišje varovalk je nameščeno v spodnjem delu
armaturne plošče, na levi strani.
Dostop do varovalk
F Glejte poglavje Dostop do orodja.Št. varovalke
Jakost Funkcije
F02 5 A
Nastavitev višine svetlobnega snopa žarometov, diagnostična
vtičnica, upravljalna plošča klimatske naprave
F09 5 A
Alarmna naprava, alarmna naprava (pooprema)
F11 5 A
Dodatno ogrevanje
F13 5 A
Sistem za pomoč pri parkiranju, sistem za pomoč pri parkiranju
(pooprema)
F14 10

A
Upravljalna plošča klimatske naprave
F16 15

A
Vžigalnik, 12-voltna vtičnica
F17 15

A
Avtoradio, avtoradio (pooprema)
F18 20
AAvtoradio/Bluetooth, avtoradio (pooprema)
F19 5
AEnobarvni zaslon C
F23 5
AStropne luči, lučke za branje zemljevidov
F26 15


AHupa
F27 15


AČrpalka za pranje stekel
F28 5
AProtivlomna in kontaktna ključavnica
Tabele varovalk
Praktične informacije

145
301_sl_Chap09_info-pratiques_ed01-2014

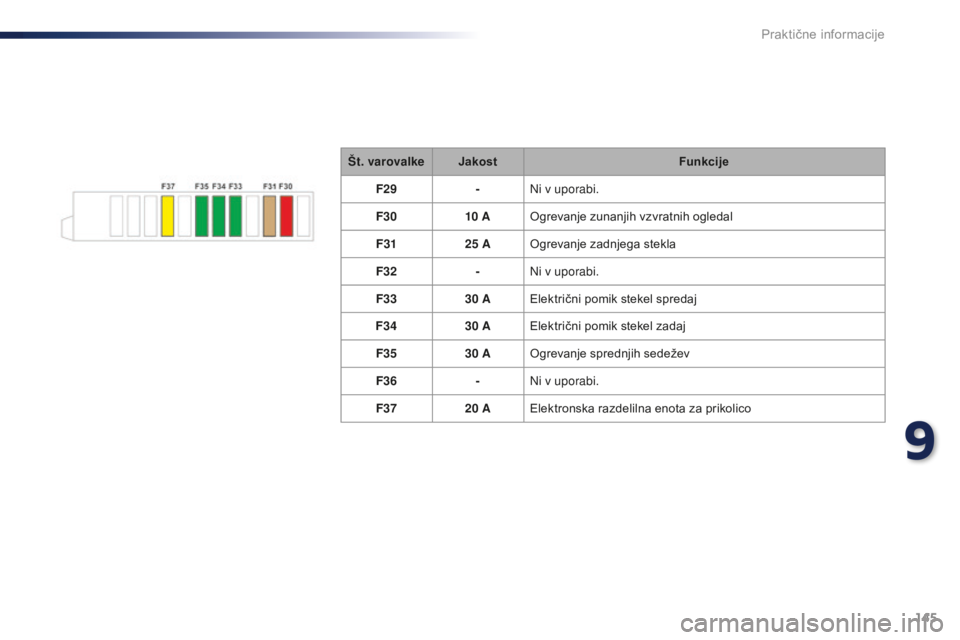

Št. varovalkeJakost Funkcije
F29 -Ni v uporabi.
F30 10


AOgrevanje zunanjih vzvratnih ogledal
F31 25
AOgrevanje zadnjega stekla
F32 -Ni v uporabi.
F33 30
AElektrični pomik stekel spredaj
F34 30
AElektrični pomik stekel zadaj
F35 30
AOgrevanje sprednjih sedežev
F36 -Ni v uporabi.
F37 20
AElektronska razdelilna enota za prikolico
9
Praktične informacije

146
301_sl_Chap09_info-pratiques_ed01-2014
Št. varovalkeJakost Funkcije
F14 15


AOgrevanje spodnjega dela vetrobranskega stekla
F15 5
AKompresor klimatske naprave
F16 15


ASprednji meglenki
F18 10


ADesna dolga luč
F19 10


ALeva dolga luč
F29 40
AMotor brisalnika vetrobranskega stekla
F30 80
ASvečke za predgretje dizelskega motorja
Dostop do varovalk
F Odpnite pokrov.
F
Z amenjajte varovalko (glejte ustrezno
p o g l av j e).
F

P
o končanem postopku skrbno zaprite
pokrov, da zagotovite ustrezno tesnjenje
ohišja.

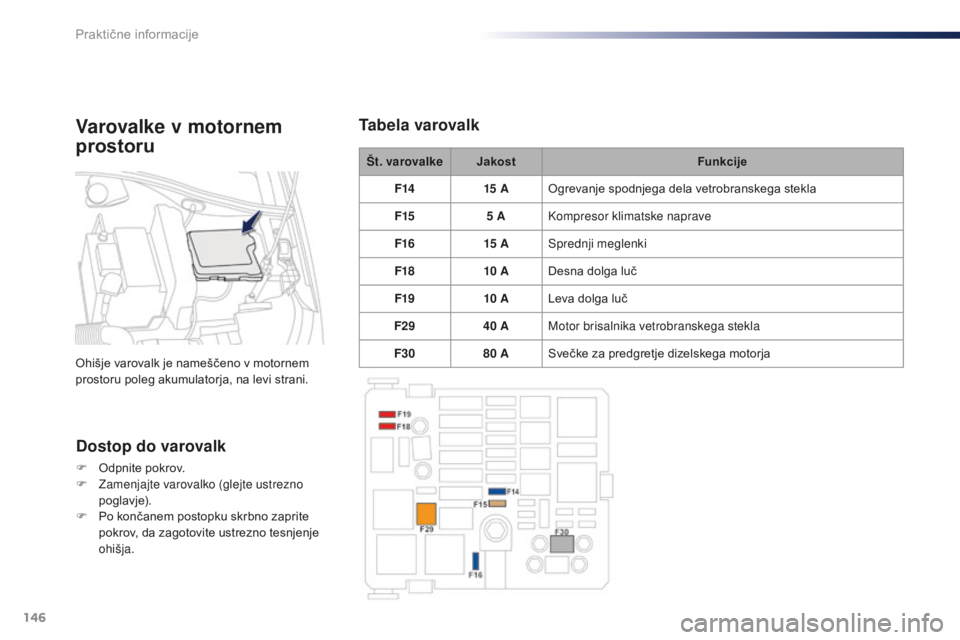

Tabela varovalkVarovalke v motornem
prostoru
Ohišje varovalk je nameščeno v motornem
prostoru poleg akumulatorja, na levi strani.
Praktične informacije

147
301_sl_Chap09_info-pratiques_ed01-2014

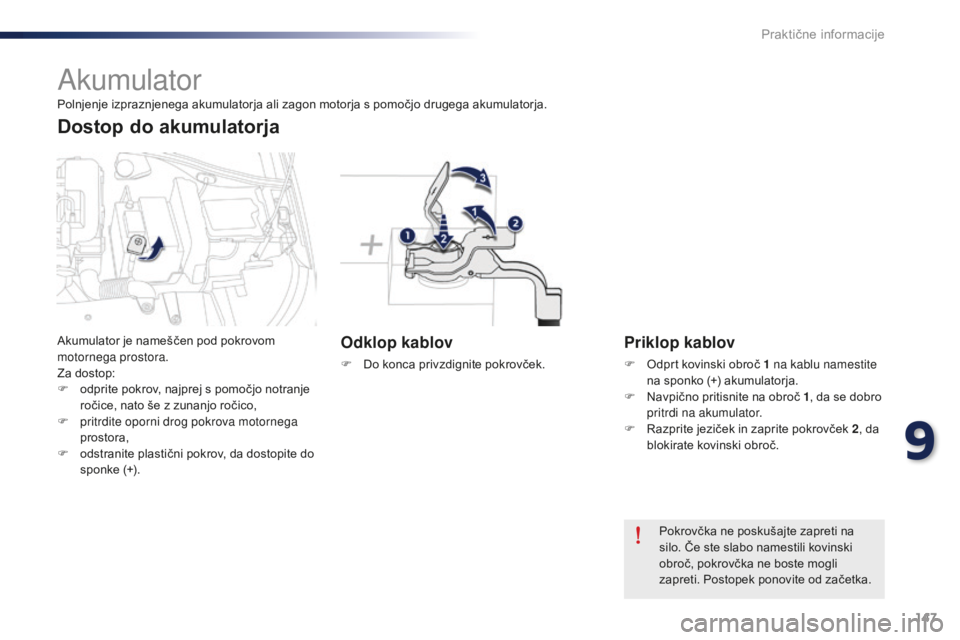

Akumulator
Odklop kablov
F Do konca privzdignite pokrovček.
Priklop kablov
F Odprt kovinski obroč 1 na kablu namestite
na sponko (+) akumulatorja.
F

N
avpično pritisnite na obroč 1 , da se dobro
pritrdi na akumulator.
F

R
azprite jeziček in zaprite pokrovček 2 , da
blokirate kovinski obroč.
Pokrovčka ne poskušajte zapreti na
silo. Če ste slabo namestili kovinski
obroč, pokrovčka ne boste mogli
zapreti. Postopek ponovite od začetka.
Polnjenje izpraznjenega akumulatorja ali zagon motorja s pomočjo drugega akumulatorja.
Akumulator je nameščen pod pokrovom
motornega prostora.
Za dostop:
F

o

dprite pokrov, najprej s pomočjo notranje
ročice, nato še z zunanjo ročico,
F

p

ritrdite oporni drog pokrova motornega
prostora,
F

o

dstranite plastični pokrov, da dostopite do
sponke (+).
Dostop do akumulatorja
9
Praktične informacije

148
301_sl_Chap09_info-pratiques_ed01-2014

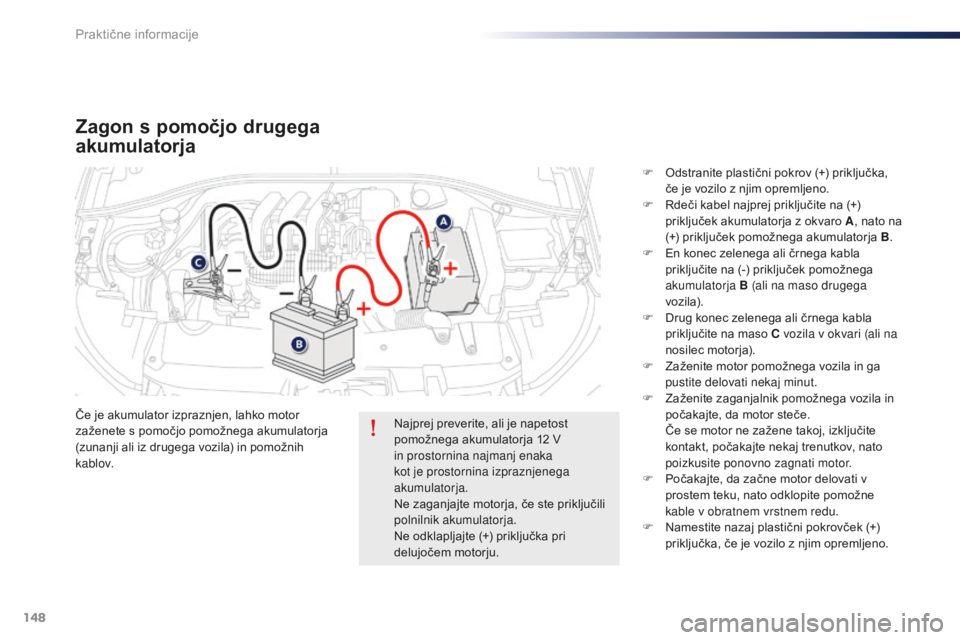

Zagon s pomočjo drugega
akumulatorja
Če je akumulator izpraznjen, lahko motor
zaženete s pomočjo pomožnega akumulatorja
(zunanji ali iz drugega vozila) in pomožnih
k a b l ov.F

O
dstranite plastični pokrov (+) priključka,
če je vozilo z njim opremljeno.
F
R
deči kabel najprej priključite na (+)
priključek akumulatorja z okvaro A , nato na
(+) priključek pomožnega akumulatorja B .
F
E
n konec zelenega ali črnega kabla
priključite na (-) priključek pomožnega
akumulatorja B (ali na maso drugega
vozila).
F
D
rug konec zelenega ali črnega kabla
priključite na maso C vozila v okvari (ali na
nosilec motorja).
F
Z
aženite motor pomožnega vozila in ga
pustite delovati nekaj minut.
F
Z
aženite zaganjalnik pomožnega vozila in
počakajte, da motor steče. Č e se motor ne zažene takoj, izključite
kontakt, počakajte nekaj trenutkov, nato
poizkusite ponovno zagnati motor.
F

P
očakajte, da začne motor delovati v
prostem teku, nato odklopite pomožne
kable v obratnem vrstnem redu.
F

N
amestite nazaj plastični pokrovček (+)
priključka, če je vozilo z njim opremljeno.
Najprej preverite, ali je napetost
pomožnega akumulatorja 12
V
in prostornina najmanj enaka
kot je prostornina izpraznjenega
akumulatorja.
Ne zaganjajte motorja, če ste priključili
polnilnik akumulatorja.
Ne odklapljajte (+) priključka pri
delujočem motorju.
Praktične informacije
