Peugeot 301 2017 Handleiding (in Dutch)

169

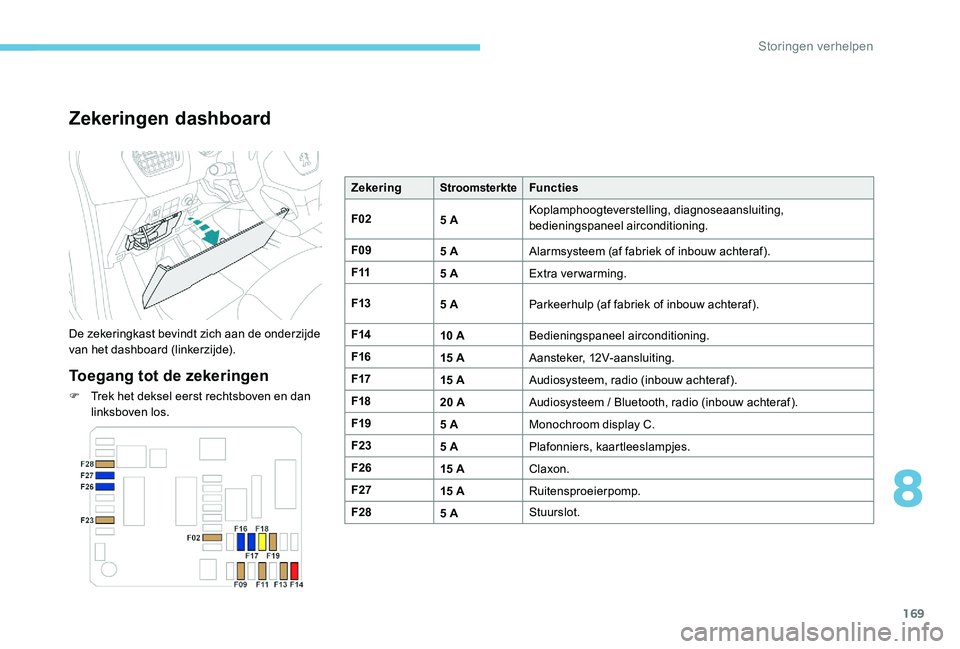

Zekeringen dashboard
De zekeringkast bevindt zich aan de onderzijde
van het dashboard (linkerzijde).
Toegang tot de zekeringen
F Trek het deksel eerst rechtsboven en dan linksboven los. Zekering
StroomsterkteFuncties
F02 5 AKoplamphoogteverstelling, diagnoseaansluiting,
bedieningspaneel airconditioning.
F09 5 AAlarmsysteem (af fabriek of inbouw achteraf).
F11 5 AExtra verwarming.
F13 5 AParkeerhulp (af fabriek of inbouw achteraf).
F14 10 ABedieningspaneel airconditioning.
F16 15 AAansteker, 12V-aansluiting.
F17 15 AAudiosysteem, radio (inbouw achteraf).
F18 20 AAudiosysteem / Bluetooth, radio (inbouw achteraf).
F19 5 AMonochroom display C.
F23 5 APlafonniers, kaartleeslampjes.
F26 15 AClaxon.
F27 15 ARuitensproeierpomp.
F28 5 AStuurslot.
8
Storingen verhelpen

170
ZekeringStroomsterkteFuncties
F29 -Niet gebruikt.
F30 10 AVerwarmde buitenspiegels.
F31 25 AAchterruitverwarming.
F32 -Niet gebruikt.
F33 30 AElektrische ruitbediening vóór.
F34 30 AElektrische ruitbediening achter.
F35 30 AStoelverwarming vóór.
F36 -Niet gebruikt.
F37 20 AServicecentrale trekhaak.
Storingen verhelpen

171

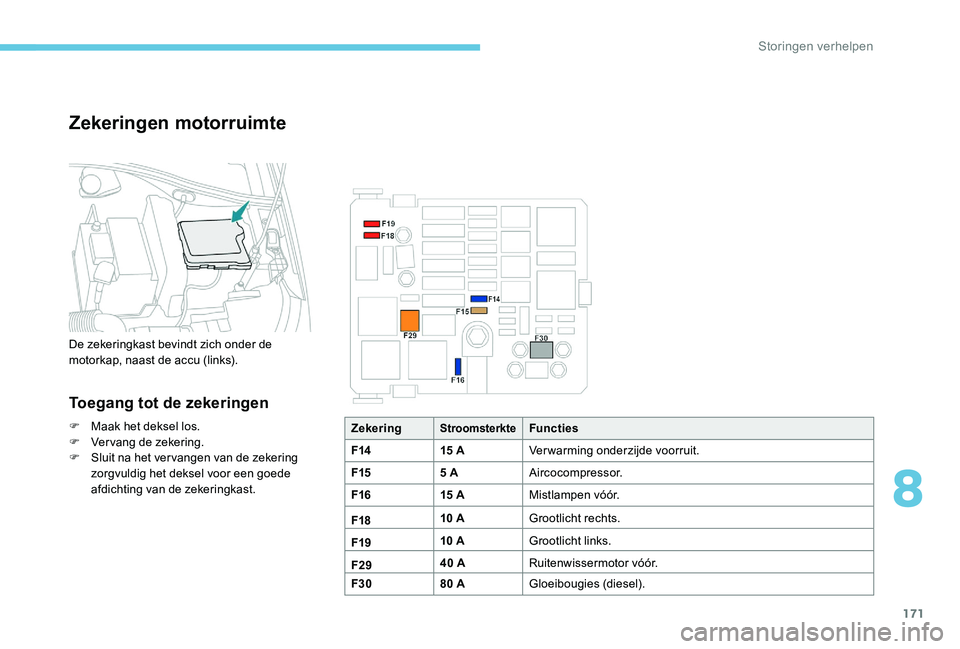

Zekeringen motorruimte
De zekeringkast bevindt zich onder de
motorkap, naast de accu (links).
Toegang tot de zekeringen
F Maak het deksel los.
F V ervang de zekering.
F

S
luit na het vervangen van de zekering
zorgvuldig het deksel voor een goede
afdichting van de zekeringkast. ZekeringStroomsterkteFuncties
F14 15 AVerwarming onderzijde voorruit.
F15 5 AAircocompressor.
F16 15 AMistlampen vóór.
F18 10 A
Grootlicht rechts.
F19 10 A
Grootlicht links.
F29 40 A
Ruitenwissermotor vóór.
F30 80 AGloeibougies (diesel).
8
Storingen verhelpen

172

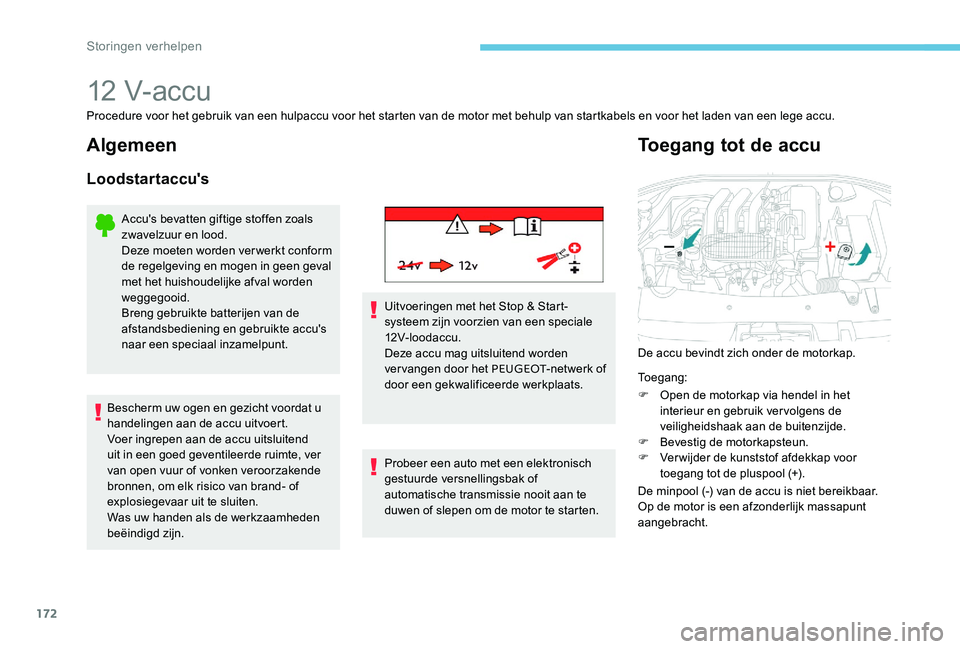

12 V- ac c u
Procedure voor het gebruik van een hulpaccu voor het starten van de motor met behulp van startkabels en voor het laden van een lege accu.
Algemeen
Loodstartaccu's
Accu's bevatten giftige stoffen zoals
zwavelzuur en lood.
Deze moeten worden ver werkt conform
de regelgeving en mogen in geen geval
met het huishoudelijke afval worden
weggegooid.
Breng gebruikte batterijen van de
afstandsbediening en gebruikte accu's
naar een speciaal inzamelpunt.
Bescherm uw ogen en gezicht voordat u
handelingen aan de accu uitvoert.
Voer ingrepen aan de accu uitsluitend
uit in een goed geventileerde ruimte, ver
van open vuur of vonken veroorzakende
bronnen, om elk risico van brand- of
explosiegevaar uit te sluiten.
Was uw handen als de werkzaamheden
beëindigd zijn. Uitvoeringen met het Stop & Start-
systeem zijn voorzien van een speciale
12V- loodac c u.
Deze accu mag uitsluitend worden
vervangen door het PEUGEOT
-netwerk of
door een gekwalificeerde werkplaats.
Probeer een auto met een elektronisch
gestuurde versnellingsbak of
automatische transmissie nooit aan te
duwen of slepen om de motor te starten.
Toegang tot de accu
De accu bevindt zich onder de motorkap.
Toegang:
F

O
pen de motorkap via hendel in het
interieur en gebruik vervolgens de
veiligheidshaak aan de buitenzijde.
F

Be
vestig de motorkapsteun.
F

V
erwijder de kunststof afdekkap voor
toegang tot de pluspool (+).
De minpool (-) van de accu is niet bereikbaar.
Op de motor is een afzonderlijk massapunt
aangebracht.
Storingen verhelpen

173

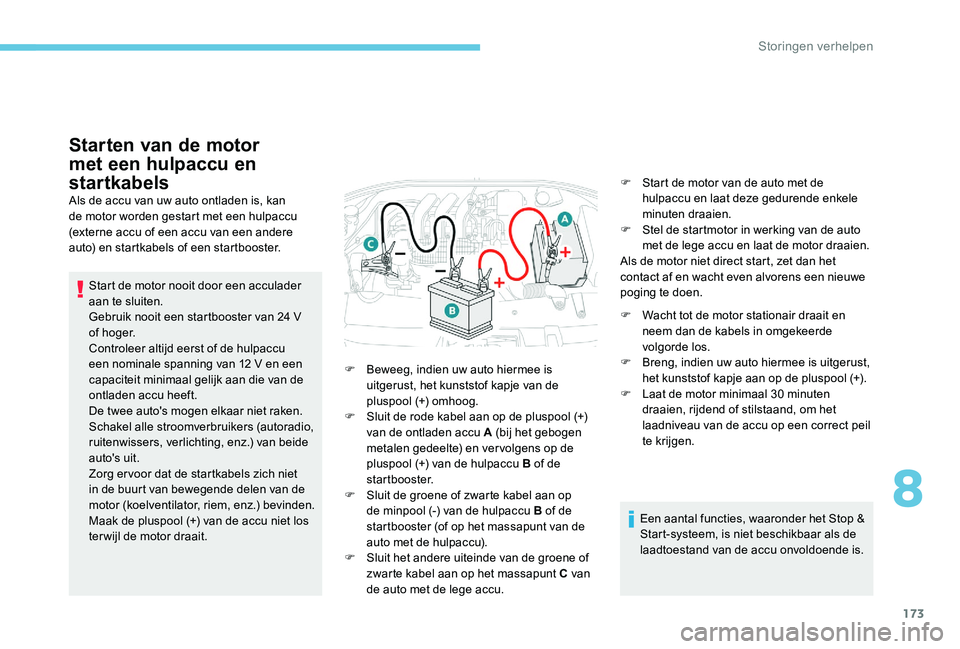

Starten van de motor
met een hulpaccu en
startkabels
Als de accu van uw auto ontladen is, kan
de motor worden gestart met een hulpaccu
(externe accu of een accu van een andere
auto) en startkabels of een startbooster.Start de motor nooit door een acculader
aan te sluiten.
Gebruik nooit een startbooster van 24 V
o f h o g e r.
Controleer altijd eerst of de hulpaccu
een nominale spanning van 12 V en een
capaciteit minimaal gelijk aan die van de
ontladen accu heeft.
De twee auto's mogen elkaar niet raken.
Schakel alle stroomverbruikers (autoradio,
ruitenwissers, verlichting, enz.) van beide
auto's uit.
Zorg ervoor dat de startkabels zich niet
in de buurt van bewegende delen van de
motor (koelventilator, riem, enz.) bevinden.
Maak de pluspool (+) van de accu niet los
ter wijl de motor draait. F

B
eweeg, indien uw auto hiermee is
uitgerust, het kunststof kapje van de
pluspool (+) omhoog.
F

S
luit de rode kabel aan op de pluspool (+)
van de ontladen accu A (bij het gebogen
metalen gedeelte) en vervolgens op de
pluspool (+) van de hulpaccu B of de
startbooster.
F

S
luit de groene of zwarte kabel aan op
de minpool (-) van de hulpaccu B of de
startbooster (of op het massapunt van de
auto met de hulpaccu).
F

S
luit het andere uiteinde van de groene of
zwarte kabel aan op het massapunt C van
de auto met de lege accu. F

S
tart de motor van de auto met de
hulpaccu en laat deze gedurende enkele
minuten draaien.
F

S
tel de startmotor in werking van de auto
met de lege accu en laat de motor draaien.
Als de motor niet direct start, zet dan het
contact af en wacht even alvorens een nieuwe
poging te doen.
F

W
acht tot de motor stationair draait en
neem dan de kabels in omgekeerde
volgorde los.
F

B
reng, indien uw auto hiermee is uitgerust,
het kunststof kapje aan op de pluspool (+).
F

L
aat de motor minimaal 30 minuten
draaien, rijdend of stilstaand, om het
laadniveau van de accu op een correct peil
te krijgen.
Een aantal functies, waaronder het Stop &
Start-systeem, is niet beschikbaar als de
laadtoestand van de accu onvoldoende is.
8
Storingen verhelpen

174

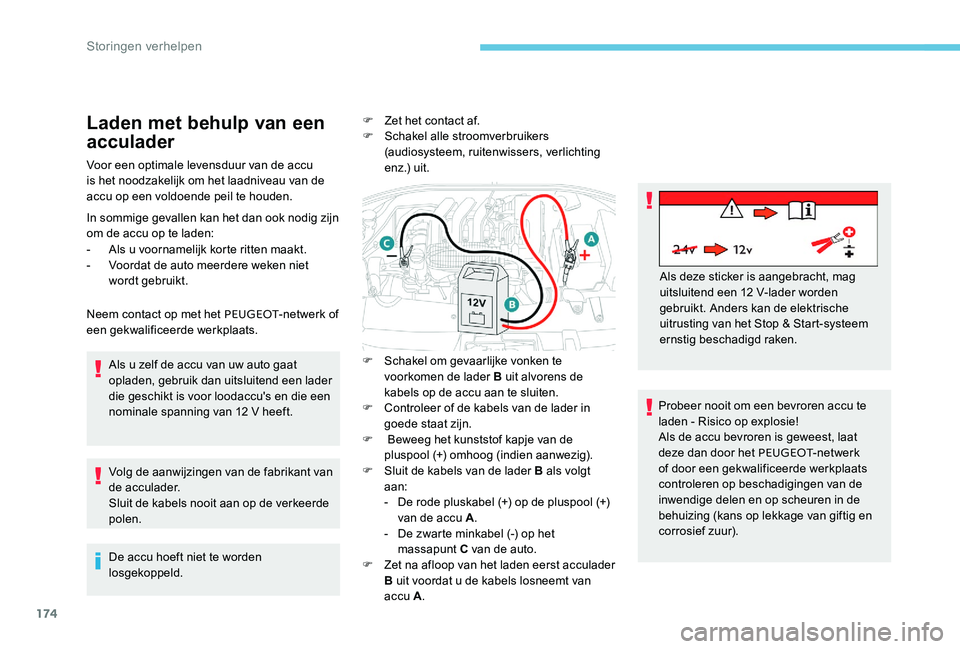

Laden met behulp van een
acculader
Voor een optimale levensduur van de accu
is het noodzakelijk om het laadniveau van de
accu op een voldoende peil te houden.
In sommige gevallen kan het dan ook nodig zijn
om de accu op te laden:
-
A
ls u voornamelijk korte ritten maakt.
-

V
oordat de auto meerdere weken niet
wordt gebruikt.
Neem contact op met het PEUGEOT -netwerk of
een gekwalificeerde werkplaats.
Als u zelf de accu van uw auto gaat
opladen, gebruik dan uitsluitend een lader
die geschikt is voor loodaccu's en die een
nominale spanning van 12 V heeft.
Volg de aanwijzingen van de fabrikant van
de acculader.
Sluit de kabels nooit aan op de verkeerde
polen.
De accu hoeft niet te worden
losgekoppeld. F

Z
et het contact af.
F
S
chakel alle stroomverbruikers
(audiosysteem, ruitenwissers, verlichting
e n z .) u i t .
F

S
chakel om gevaarlijke vonken te
voorkomen de lader B uit alvorens de
kabels op de accu aan te sluiten.
F

C
ontroleer of de kabels van de lader in
goede staat zijn.
F

B
eweeg het kunststof kapje van de
pluspool (+) omhoog (indien aanwezig).
F

S
luit de kabels van de lader B als volgt
aan:
-

D
e rode pluskabel (+) op de pluspool (+)
van de accu A .
-

D
e zwarte minkabel (-) op het
massapunt C van de auto.
F

Z
et na afloop van het laden eerst acculader
B uit voordat u de kabels losneemt van
accu A . Als deze sticker is aangebracht, mag
uitsluitend een 12 V-lader worden
gebruikt. Anders kan de elektrische
uitrusting van het Stop & Start-systeem
ernstig beschadigd raken.
Probeer nooit om een bevroren accu te
laden - Risico op explosie!
Als de accu bevroren is geweest, laat
deze dan door het PEUGEOT -netwerk
of door een gekwalificeerde werkplaats
controleren op beschadigingen van de
inwendige delen en op scheuren in de
behuizing (kans op lekkage van giftig en
corrosief zuur).
Storingen verhelpen

175

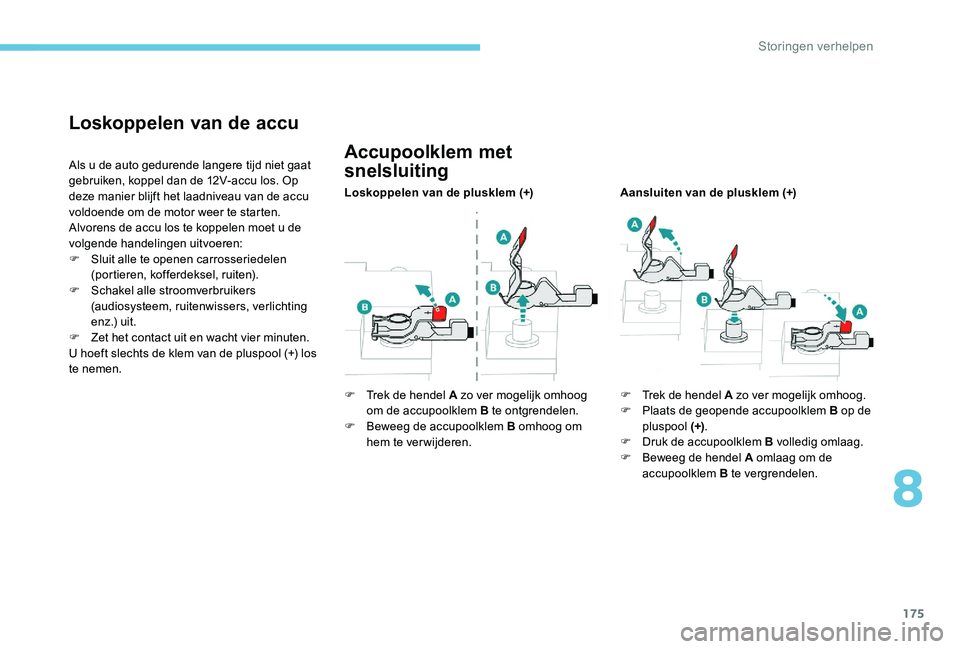

Loskoppelen van de accu
Als u de auto gedurende langere tijd niet gaat
gebruiken, koppel dan de 12V-accu los. Op
deze manier blijft het laadniveau van de accu
voldoende om de motor weer te starten.
Alvorens de accu los te koppelen moet u de
volgende handelingen uitvoeren:
F
S
luit alle te openen carrosseriedelen
(portieren, kofferdeksel, ruiten).
F

S
chakel alle stroomverbruikers
(audiosysteem, ruitenwissers, verlichting
e n z .) u i t .
F

Z
et het contact uit en wacht vier minuten.
U hoeft slechts de klem van de pluspool (+) los
te nemen.Accupoolklem met
snelsluiting
Loskoppelen van de plusklem (+)
F

T
rek de hendel A zo ver mogelijk omhoog
om de accupoolklem B te ontgrendelen.
F

B
eweeg de accupoolklem B omhoog om
hem te verwijderen. Aansluiten van de plusklem (+)
F

T
rek de hendel A zo ver mogelijk omhoog.
F

P
laats de geopende accupoolklem B op de
pluspool (+) .
F

D
ruk de accupoolklem B volledig omlaag.
F

B
eweeg de hendel A omlaag om de
accupoolklem B te vergrendelen.
8
Storingen verhelpen

176

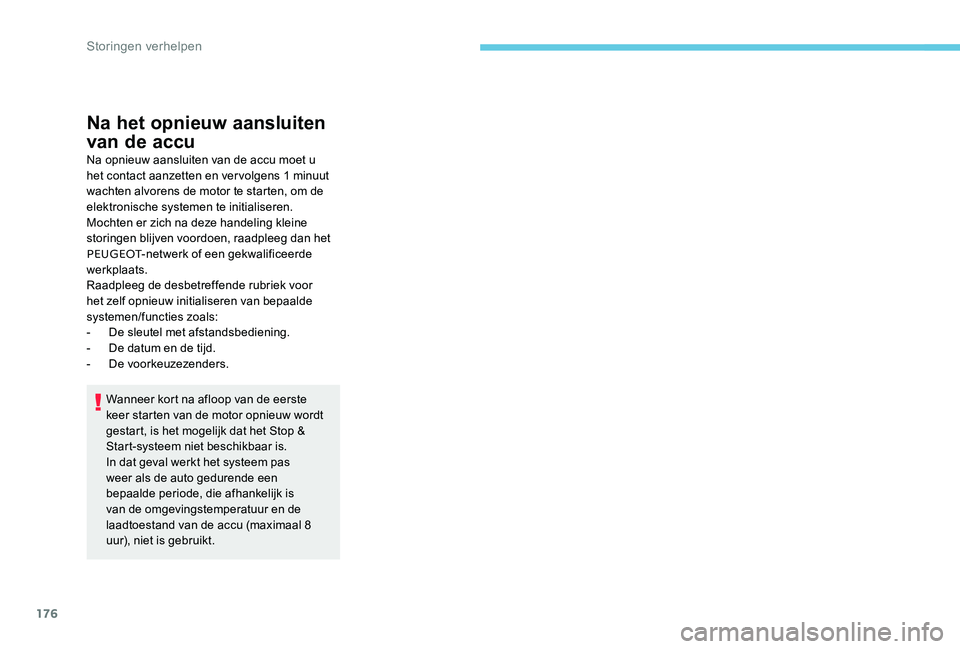

Na het opnieuw aansluiten
van de accu
Na opnieuw aansluiten van de accu moet u
het contact aanzetten en vervolgens 1 minuut
wachten alvorens de motor te starten, om de
elektronische systemen te initialiseren.
Mochten er zich na deze handeling kleine
storingen blijven voordoen, raadpleeg dan het
PEUGEOT-netwerk of een gekwalificeerde
werkplaats.
Raadpleeg de desbetreffende rubriek voor
het zelf opnieuw initialiseren van bepaalde
systemen/functies zoals:
-

D
e sleutel met afstandsbediening.
-

D
e datum en de tijd.
-
D

e voorkeuzezenders.
Wanneer kort na afloop van de eerste
keer starten van de motor opnieuw wordt
gestart, is het mogelijk dat het Stop &
Start-systeem niet beschikbaar is.
In dat geval werkt het systeem pas
weer als de auto gedurende een
bepaalde periode, die afhankelijk is
van de omgevingstemperatuur en de
laadtoestand van de accu (maximaal 8
uur), niet is gebruikt.
Storingen verhelpen

177

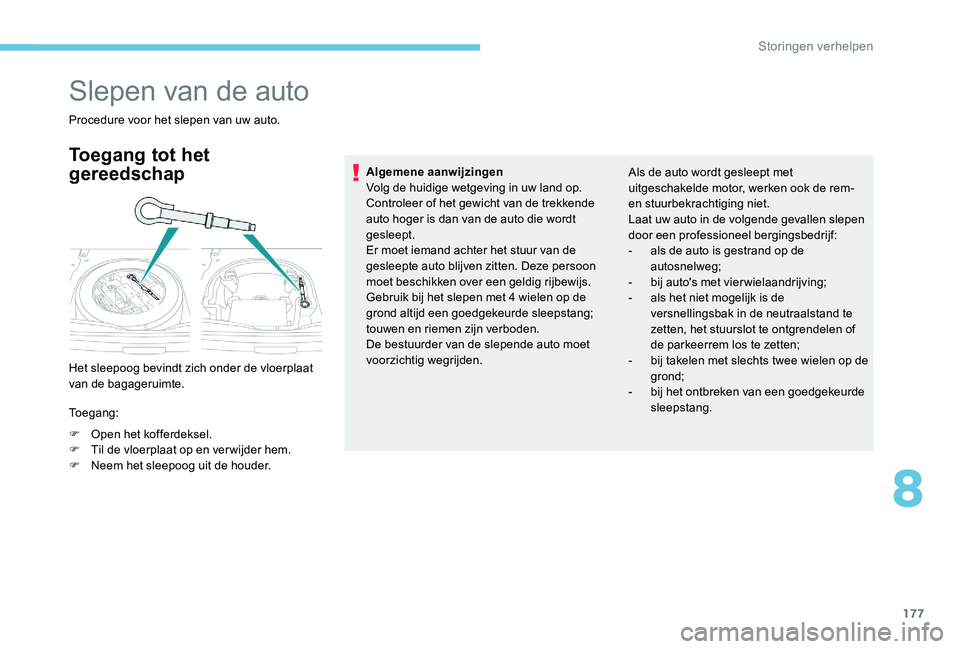

Slepen van de auto
Procedure voor het slepen van uw auto.
Toegang tot het
gereedschap
Het sleepoog bevindt zich onder de vloerplaat
van de bagageruimte.
Toegang:
F
O
pen het kofferdeksel.
F

T
il de vloerplaat op en ver wijder hem.
F

N
eem het sleepoog uit de houder. Algemene aanwijzingen
Volg de huidige wetgeving in uw land op.
Controleer of het gewicht van de trekkende
auto hoger is dan van de auto die wordt
gesleept.
Er moet iemand achter het stuur van de
gesleepte auto blijven zitten. Deze persoon
moet beschikken over een geldig rijbewijs.
Gebruik bij het slepen met 4 wielen op de
grond altijd een goedgekeurde sleepstang;
touwen en riemen zijn verboden.
De bestuurder van de slepende auto moet
voorzichtig wegrijden.
Als de auto wordt gesleept met
uitgeschakelde motor, werken ook de rem-
en stuurbekrachtiging niet.
Laat uw auto in de volgende gevallen slepen
door een professioneel bergingsbedrijf:
-

a
ls de auto is gestrand op de
autosnelweg;
-
b
ij auto's met vier wielaandrijving;
-
a
ls het niet mogelijk is de
versnellingsbak in de neutraalstand te
zetten, het stuurslot te ontgrendelen of
de parkeerrem los te zetten;
- b ij takelen met slechts twee wielen op de
grond;
-
bij

het ontbreken van een goedgekeurde
sleepstang.
8
Storingen verhelpen

178

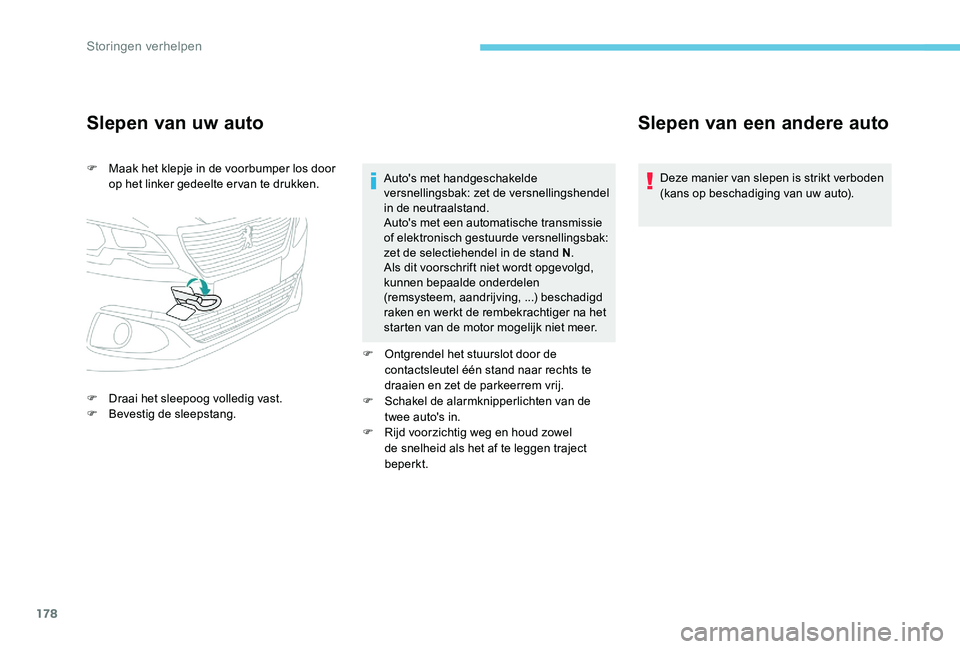

Slepen van uw auto
F Maak het klepje in de voorbumper los door op het linker gedeelte ervan te drukken.
F

D
raai het sleepoog volledig vast.
F

Be
vestig de sleepstang. Auto's met handgeschakelde
versnellingsbak: zet de versnellingshendel
in de neutraalstand.
Auto's met een automatische transmissie
of elektronisch gestuurde versnellingsbak:
zet de selectiehendel in de stand N
.
Als dit voorschrift niet wordt opgevolgd,
kunnen bepaalde onderdelen
(remsysteem, aandrijving, ...) beschadigd
raken en werkt de rembekrachtiger na het
starten van de motor mogelijk niet meer.
F

O
ntgrendel het stuurslot door de
contactsleutel één stand naar rechts te
draaien en zet de parkeerrem vrij.
F

S
chakel de alarmknipperlichten van de
twee auto's in.
F

R
ijd voorzichtig weg en houd zowel
de snelheid als het af te leggen traject
beperkt.
Slepen van een andere auto
Deze manier van slepen is strikt verboden
(kans op beschadiging van uw auto).
Storingen verhelpen
