PEUGEOT 301 2022 Manuel du propriétaire (in French)

69
Conduite

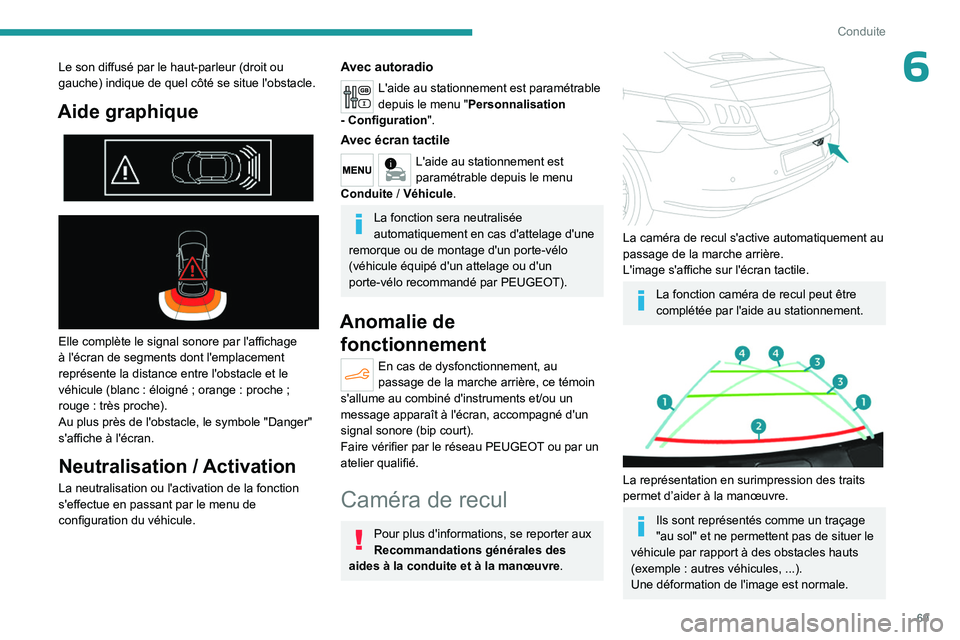

6Le son diffusé par le haut-parleur (droit ou
gauche) indique de quel côté se situe l'obstacle.
Aide graphique



Elle complète le signal sonore par l'affichage
à l'écran de segments dont l'emplacement
représente la distance entre l'obstacle et le
véhicule (blanc : éloigné ; orange : proche ;
rouge
: très proche).
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Neutralisation / Activation
La neutralisation ou l'activation de la fonction
s'effectue en passant par le menu de
configuration du véhicule.
Avec autoradio
L'aide au stationnement est paramétrable
depuis le menu " Personnalisation
- Configuration ".
Avec écran tactile
L'aide au stationnement est
paramétrable depuis le menu
Conduite / Véhicule.
La fonction sera neutralisée
automatiquement en cas d'attelage d'une
remorque ou de montage d'un porte-vélo
(véhicule équipé d'un attelage ou d'un
porte-vélo recommandé par PEUGEOT).
Anomalie de fonctionnement
En cas de dysfonctionnement, au
passage de la marche arrière, ce témoin
s'allume au combiné d'instruments et/ou un
message apparaît à l'écran, accompagné d'un
signal sonore (bip court).
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Caméra de recul
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .


La caméra de recul s'active automatiquement au
passage de la marche arrière.
L'image s'affiche sur l'écran tactile.
La fonction caméra de recul peut être
complétée par l'aide au stationnement.


La représentation en surimpression des traits
permet d’aider à la manœuvre.
Ils sont représentés comme un traçage
"au sol" et ne permettent pas de situer le
véhicule par rapport à des obstacles hauts
(exemple
: autres véhicules, ...).
Une déformation de l'image est normale.

70
Conduite

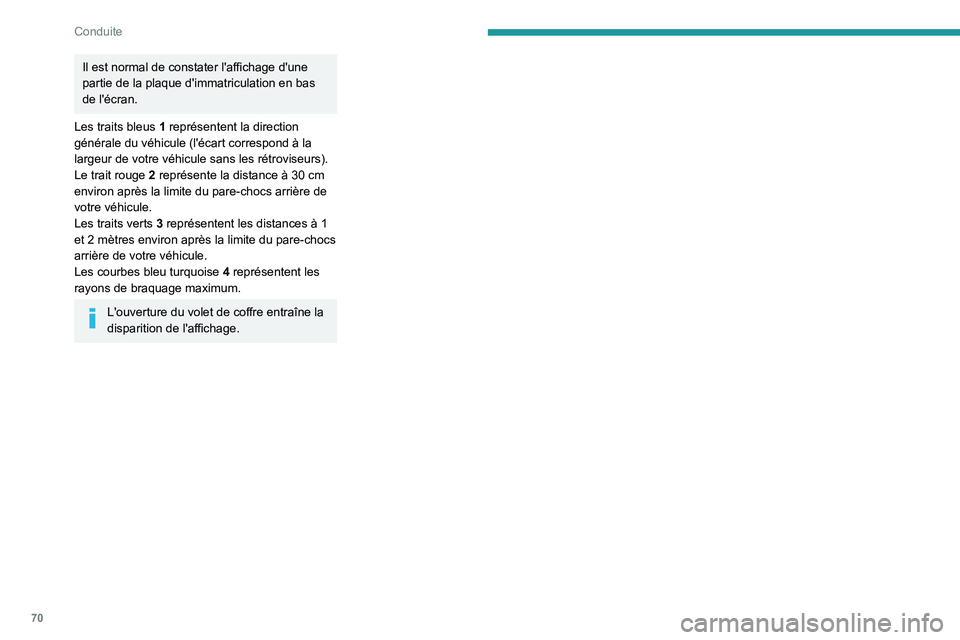

Il est normal de constater l'affichage d'une
partie de la plaque d'immatriculation en bas
de l'écran.
Les traits bleus
1 représentent la direction
générale du véhicule (l'écart correspond à la
largeur de votre véhicule sans les rétroviseurs).
Le trait rouge
2 représente la distance à 30 cm
environ après la limite du pare-chocs arrière de
votre véhicule.
Les traits verts
3 représentent les distances à 1
et 2
mètres environ après la limite du pare-chocs
arrière de votre véhicule.
Les courbes bleu turquoise

4
représentent les
rayons de braquage maximum.
L'ouverture du volet de coffre entraîne la
disparition de l'affichage.

Peugeot & TotalEnergies,
Un partenariat au service de la performance !
Depuis plus de 25 ans de partenariat, TotalEnergies et Peugeot ont
repoussé les limites de la performance en compétition sportive avec des
victoires historiques, que ce soit en courses d’endurance ou en rallyes.
Aujourd’hui, les deux marques continuent leur aventure commune du
sport automobile en partant à la conquête des 24h du Mans et du
championnat du monde d’Endurance de la FIA en catégorie Hypercar
hybride. Autant de challenges pour lesquels Peugeot recommande
exclusivement les lubrifi ants de haute technologie Quartz pour la
protection de ses moteurs tout au long de leur vie. TotalEnergies équipe
ainsi les véhicules Peugeot en lubrifi ants Quartz dès leur premier plein
en usine jusque dans les réseaux d’entretien agréés pour leur garantir
un fonctionnement optimal au quotidien.  Peugeot & TotalEnergies:
partenaires offi ciels de la performance !
Pour un moteur plus jeune, plus longtemps !
Quartz Ineo Xtra First 0W-20 est un lubrifi ant de très haute
performance issu du travail conjoint des équipes R&D Peugeot et
TotalEnergies. Sa technologie innovante permet de prolonger la durée
de vie de votre moteur tout en réalisant des économies de carburant
signifi catives et en limitant les émissions de CO
2. Le produit est
désormais disponible dans un nouvel emballage* constitué à 50% de
matière recyclée et 100% recyclable.
* En 1L & 5L fabriqués en Europe

72
Informations pratiques

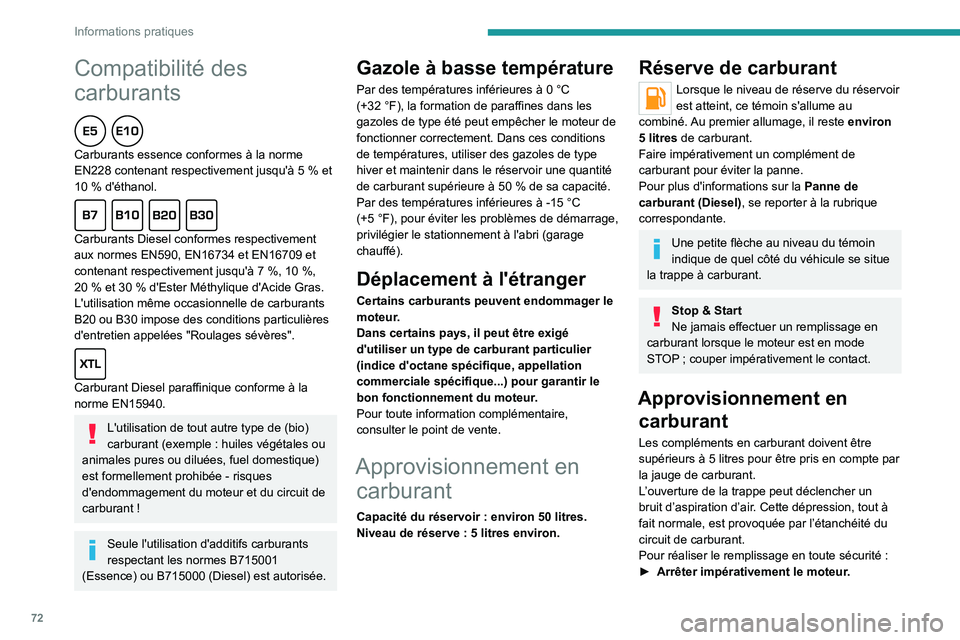

Compatibilité des
carburants

Carburants essence conformes à la norme
EN228 contenant respectivement jusqu'à 5 % et
10
% d'éthanol.

Carburants Diesel conformes respectivement
aux normes EN590, EN16734 et EN16709 et
contenant respectivement jusqu'à 7 %, 10 %,
20
% et 30 % d'Ester Méthylique d'Acide Gras.
L'utilisation même occasionnelle de carburants
B20 ou B30 impose des conditions particulières
d'entretien appelées "Roulages sévères".

Carburant Diesel paraffinique conforme à la
norme EN15940.
L'utilisation de tout autre type de (bio)
carburant (exemple : huiles végétales ou
animales pures ou diluées, fuel domestique)
est formellement prohibée - risques
d'endommagement du moteur et du circuit de
carburant
!
Seule l'utilisation d'additifs carburants
respectant les normes B715001
(Essence) ou B715000 (Diesel) est autorisée.
Gazole à basse température
Par des températures inférieures à 0 °C
(+32 °F), la formation de paraffines dans les
gazoles de type été peut empêcher le moteur de
fonctionner correctement. Dans ces conditions
de températures, utiliser des gazoles de type
hiver et maintenir dans le réservoir une quantité
de carburant supérieure à 50
% de sa capacité.
Par des températures inférieures à -15
°C
(+5
°F), pour éviter les problèmes de démarrage,
privilégier le stationnement à l'abri (garage
chauffé).
Déplacement à l'étranger
Certains carburants peuvent endommager le
moteur.
Dans certains pays, il peut être exigé
d'utiliser un type de carburant particulier
(indice d'octane spécifique, appellation
commerciale spécifique...) pour garantir le
bon fonctionnement du moteur.
Pour toute information complémentaire,
consulter le point de vente.
Approvisionnement en carburant
Capacité du réservoir : environ 50 litres.
Niveau de réserve : 5 litres environ.
Réserve de carburant
Lorsque le niveau de réserve du réservoir
est atteint, ce témoin s'allume au
combiné. Au premier allumage, il reste environ
5

litres de carburant.
Faire impérativement un complément de
carburant pour éviter la panne.
Pour plus d'informations sur la Panne de
carburant (Diesel), se reporter à la rubrique
correspondante.
Une petite flèche au niveau du témoin
indique de quel côté du véhicule se situe
la trappe à carburant.
Stop & Start
Ne jamais effectuer un remplissage en
carburant lorsque le moteur est en mode
STOP


; couper impérativement le contact.
Approvisionnement en carburant
Les compléments en carburant doivent être
supérieurs à 5
litres pour être pris en compte par
la jauge de carburant.
L’ouverture de la trappe peut déclencher un
bruit d’aspiration d’air. Cette dépression, tout à
fait normale, est provoquée par l’étanchéité du
circuit de carburant.
Pour réaliser le remplissage en toute sécurité :
►

Arrêter impérativement le moteur
.

73
Informations pratiques
7

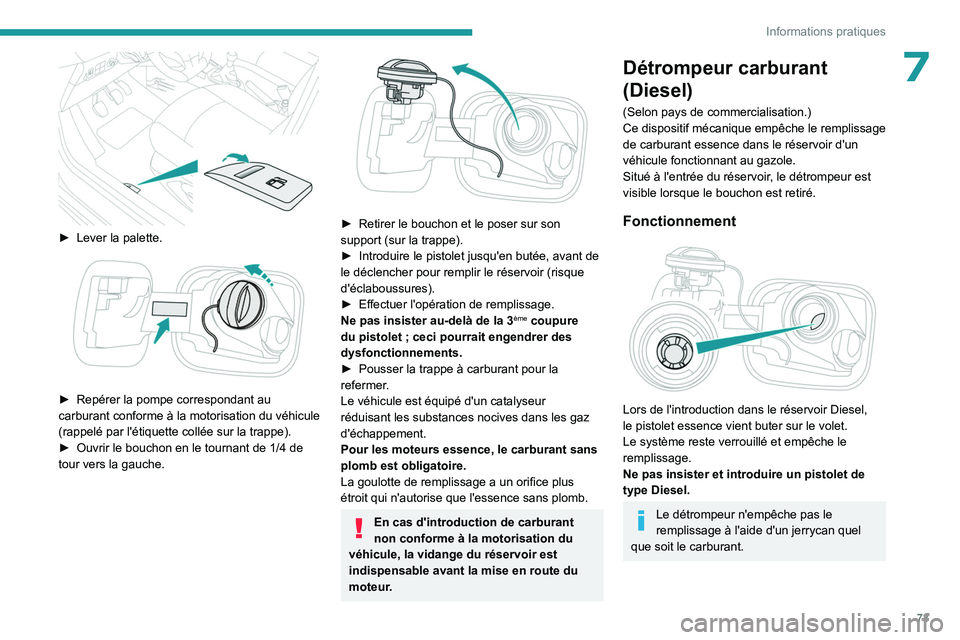

► Lever la palette.

► Repérer la pompe correspondant au
carburant conforme à la motorisation du véhicule
(rappelé par l'étiquette collée sur la trappe).
►

Ouvrir le bouchon en le tournant de 1/4 de
tour vers la gauche.


► Retirer le bouchon et le poser sur son
support (sur la trappe).
►

Introduire le pistolet jusqu'en butée, avant de
le déclencher pour remplir le réservoir (risque
d'éclaboussures).
►


Effectuer l'opération de remplissage.
Ne pas insister au-delà de la 3ème coupure
du pistolet ; ceci pourrait engendrer des
dysfonctionnements.
►

Pousser la trappe à carburant pour la
refermer

.
Le véhicule est équipé d'un catalyseur
réduisant les substances nocives dans les gaz
d'échappement.
Pour les moteurs essence, le carburant sans
plomb est obligatoire.
La goulotte de remplissage a un orifice plus
étroit qui n'autorise que l'essence sans plomb.
En cas d'introduction de carburant
non conforme à la motorisation du
véhicule, la vidange du réservoir est
indispensable avant la mise en route du
moteur.
Détrompeur carburant
(Diesel)
(Selon pays de commercialisation.)
Ce dispositif mécanique empêche le remplissage
de carburant essence dans le réservoir d'un
véhicule fonctionnant au gazole.
Situé à l'entrée du réservoir, le détrompeur est
visible lorsque le bouchon est retiré.
Fonctionnement

Lors de l'introduction dans le réservoir Diesel,
le pistolet essence vient buter sur le volet.
Le système reste verrouillé et empêche le
remplissage.
Ne pas insister et introduire un pistolet de
type Diesel.
Le détrompeur n'empêche pas le
remplissage à l'aide d'un jerrycan quel
que soit le carburant.

74
Informations pratiques

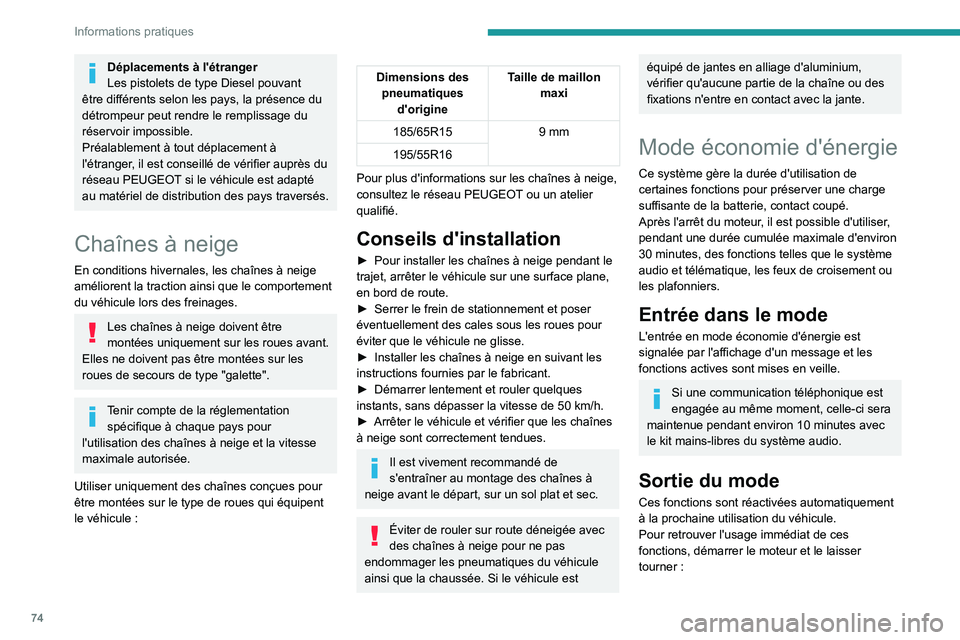

Déplacements à l'étranger
Les pistolets de type Diesel pouvant
être différents selon les pays, la présence du
détrompeur peut rendre le remplissage du
réservoir impossible.
Préalablement à tout déplacement à
l'étranger, il est conseillé de vérifier auprès du
réseau PEUGEOT si le véhicule est adapté
au matériel de distribution des pays traversés.
Chaînes à neige
En conditions hivernales, les chaînes à neige
améliorent la traction ainsi que le comportement
du véhicule lors des freinages.
Les chaînes à neige doivent être
montées uniquement sur les roues avant.
Elles ne doivent pas être montées sur les
roues de secours de type "galette".
Tenir compte de la réglementation spécifique à chaque pays pour
l'utilisation des chaînes à neige et la vitesse
maximale autorisée.
Utiliser uniquement des chaînes conçues pour
être montées sur le type de roues qui équipent
le véhicule
:
Dimensions des pneumatiques d'origine Taille de maillon
maxi
185/65R15 9 mm
195/55R16
Pour plus d'informations sur les chaînes à neige,
consultez le réseau PEUGEOT ou un atelier
qualifié.
Conseils d'installation
► Pour installer les chaînes à neige pendant le
trajet, arrêter le véhicule sur une surface plane,
en bord de route.
►

Serrer le frein de stationnement et poser
éventuellement des cales sous les roues pour
éviter que le véhicule ne glisse.
►


Installer les chaînes à neige en suivant les
instructions fournies par le fabricant.
►


Démarrer lentement et rouler quelques
instants, sans dépasser la vitesse de 50

km/h.
►

Arrêter le véhicule et vérifier que les chaînes
à neige sont correctement tendues.
Il est vivement recommandé de
s'entraîner au montage des chaînes à
neige avant le départ, sur un sol plat et sec.
Éviter de rouler sur route déneigée avec
des chaînes à neige pour ne pas
endommager les pneumatiques du véhicule
ainsi que la chaussée. Si le véhicule est
équipé de jantes en alliage d'aluminium,
vérifier qu'aucune partie de la chaîne ou des
fixations n'entre en contact avec la jante.
Mode économie d'énergie
Ce système gère la durée d'utilisation de
certaines fonctions pour préserver une charge
suffisante de la batterie, contact coupé.
Après l'arrêt du moteur, il est possible d'utiliser,
pendant une durée cumulée maximale d'environ
30
minutes, des fonctions telles que le système
audio et télématique, les feux de croisement ou
les plafonniers.
Entrée dans le mode
L'entrée en mode économie d'énergie est
signalée par l'affichage d'un message et les
fonctions actives sont mises en veille.
Si une communication téléphonique est
engagée au même moment, celle-ci sera
maintenue pendant environ 10
minutes avec
le kit mains-libres du système audio.
Sortie du mode
Ces fonctions sont réactivées automatiquement
à la prochaine utilisation du véhicule.
Pour retrouver l'usage immédiat de ces
fonctions, démarrer le moteur et le laisser
tourner
:

75

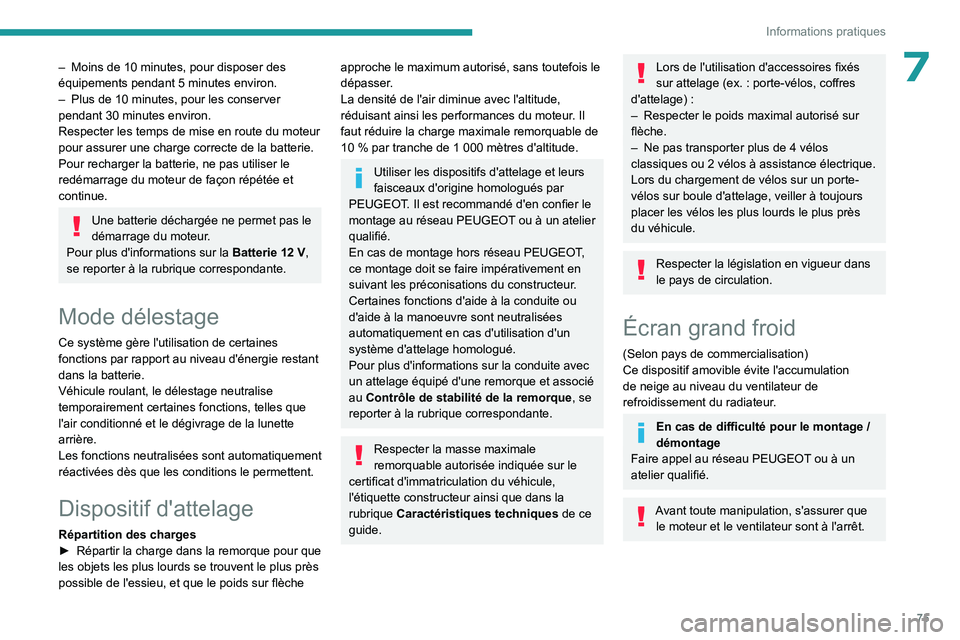

Informations pratiques
7– Moins de 10 minutes, pour disposer des
équipements pendant 5 minutes environ.
–

Plus de 10
minutes, pour les conserver
pendant 30
minutes environ.
Respecter les temps de mise en route du moteur
pour assurer une charge correcte de la batterie.
Pour recharger la batterie, ne pas utiliser le
redémarrage du moteur de façon répétée et
continue.
Une batterie déchargée ne permet pas le
démarrage du moteur.
Pour plus d'informations sur la Batterie 12
V,
se reporter à la rubrique correspondante.
Mode délestage
Ce système gère l'utilisation de certaines
fonctions par rapport au niveau d'énergie restant
dans la batterie.
Véhicule roulant, le délestage neutralise
temporairement certaines fonctions, telles que
l'air conditionné et le dégivrage de la lunette
arrière.
Les fonctions neutralisées sont automatiquement
réactivées dès que les conditions le permettent.
Dispositif d'attelage
Répartition des charges
► Répartir la charge dans la remorque pour que
les objets les plus lourds se trouvent le plus près
possible de l'essieu, et que le poids sur flèche
approche le maximum autorisé, sans toutefois le
dépasser.
La densité de l'air diminue avec l'altitude,
réduisant ainsi les performances du moteur. Il
faut réduire la charge maximale remorquable de
10
% par tranche de 1 000 mètres d'altitude.
Utiliser les dispositifs d'attelage et leurs
faisceaux d'origine homologués par
PEUGEOT. Il est recommandé d'en confier le
montage au réseau PEUGEOT ou à un atelier
qualifié.
En cas de montage hors réseau PEUGEOT,
ce montage doit se faire impérativement en
suivant les préconisations du constructeur.
Certaines fonctions d'aide à la conduite ou
d'aide à la manoeuvre sont neutralisées
automatiquement en cas d'utilisation d'un
système d'attelage homologué.
Pour plus d'informations sur la conduite avec
un attelage équipé d'une remorque et associé
au Contrôle de stabilité de la remorque , se
reporter à la rubrique correspondante.
Respecter la masse maximale
remorquable autorisée indiquée sur le
certificat d'immatriculation du véhicule,
l'étiquette constructeur ainsi que dans la
rubrique Caractéristiques techniques de ce
guide.
Lors de l'utilisation d'accessoires fixés
sur attelage (ex. : porte-vélos, coffres
d'attelage)
:
–

Respecter le poids maximal autorisé sur
flèche.
–


Ne pas transporter plus de 4
vélos
classiques ou 2
vélos à assistance électrique.
Lors du chargement de vélos sur un porte-
vélos sur boule d'attelage, veiller à toujours
placer les vélos les plus lourds le plus près
du véhicule.
Respecter la législation en vigueur dans
le pays de circulation.
Écran grand froid
(Selon pays de commercialisation)
Ce dispositif amovible évite l'accumulation
de neige au niveau du ventilateur de
refroidissement du radiateur.
En cas de difficulté pour le montage /
démontage
Faire appel au réseau PEUGEOT
ou à un
atelier qualifié.
Avant toute manipulation, s'assurer que le moteur et le ventilateur sont à l'arrêt.

76

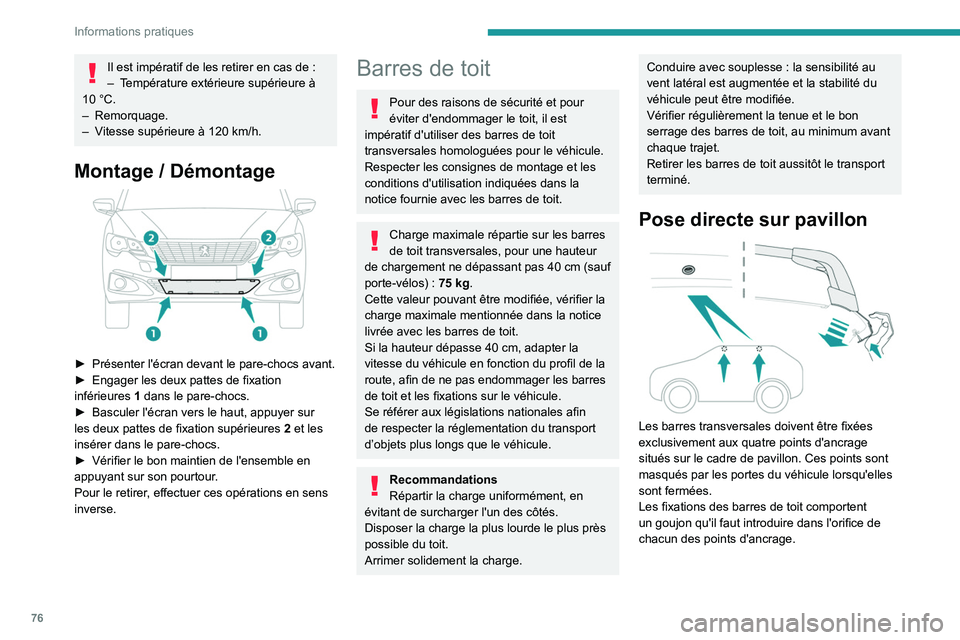

Informations pratiques
Il est impératif de les retirer en cas de :
– T empérature extérieure supérieure à
10

°C.
–

Remorquage.
–

V

itesse supérieure à 120 km/h.
Montage / Démontage

► Présenter l'écran devant le pare-chocs avant.
► Engager les deux pattes de fixation
inférieures

1
dans le pare-chocs.
►

Basculer l'écran vers le haut, appuyer sur
les deux pattes de fixation supérieures


2
et les
insérer dans le pare-chocs.
►

Vérifier le bon maintien de l'ensemble en
appuyant sur son pourtour

.
Pour le retirer, effectuer ces opérations en sens
inverse.
Barres de toit
Pour des raisons de sécurité et pour
éviter d'endommager le toit, il est
impératif d'utiliser des barres de toit
transversales homologuées pour le véhicule.
Respecter les consignes de montage et les
conditions d'utilisation indiquées dans la
notice fournie avec les barres de toit.
Charge maximale répartie sur les barres
de toit transversales, pour une hauteur
de chargement ne dépassant pas 40
cm (sauf
porte-vélos)
: 75 kg.
Cette valeur pouvant être modifiée, vérifier la
charge maximale mentionnée dans la notice
livrée avec les barres de toit.
Si la hauteur dépasse 40
cm, adapter la
vitesse du véhicule en fonction du profil de la
route, afin de ne pas endommager les barres
de toit et les fixations sur le véhicule.
Se référer aux législations nationales afin
de respecter la réglementation du transport
d’objets plus longs que le véhicule.
Recommandations
Répartir la charge uniformément, en
évitant de surcharger l'un des côtés.
Disposer la charge la plus lourde le plus près
possible du toit.
Arrimer solidement la charge.
Conduire avec souplesse : la sensibilité au
vent latéral est augmentée et la stabilité du
véhicule peut être modifiée.
Vérifier régulièrement la tenue et le bon
serrage des barres de toit, au minimum avant
chaque trajet.
Retirer les barres de toit aussitôt le transport
terminé.
Pose directe sur pavillon

Les barres transversales doivent être fixées
exclusivement aux quatre points d'ancrage
situés sur le cadre de pavillon. Ces points sont
masqués par les portes du véhicule lorsqu'elles
sont fermées.
Les fixations des barres de toit comportent
un goujon qu'il faut introduire dans l'orifice de
chacun des points d'ancrage.

77
Informations pratiques
7Capot
Stop & Start
Avant toute intervention sous le capot,
couper impérativement le contact pour éviter
tout risque de redémarrage automatique du
moteur.
Prendre garde aux objets ou aux vêtements
qui pourraient se prendre dans l'hélice du
moto-ventilateur ou dans certains éléments
tournants
- Risque d'étranglement et de
blessures graves
!
L'implantation de la commande intérieure
empêche l'ouverture tant que la porte
avant gauche est fermée.
Moteur chaud, manipuler avec
précaution la commande extérieure et la
béquille de capot (risque de brûlure), en
utilisant la zone protégée.
Capot ouvert, faire attention de ne pas
heurter la commande d'ouverture.
Ne pas ouvrir le capot en cas de vent violent.
Refroidissement du moteur à l'arrêt
Le moto-ventilateur peut se mettre en
marche après l'arrêt du moteur.
Attention aux objets ou aux vêtements qui
pourraient se prendre dans l'hélice !
Ouverture
► Ouvrir la porte avant gauche.

► Tirer vers soi la commande intérieure, située
en bas de la planche de bord.
►

Basculer le crochet de sécurité extérieur vers
la gauche et soulever le capot.


► Déclipper la béquille de son logement et la
fixer dans le cran pour maintenir le capot ouvert.
Fermeture
► Maintenir le capot et sortir la béquille du cran
de maintien.
►

Clipper la béquille dans son logement.
►


Abaisser le capot et le lâcher en fin de
course.
►


Soulever le capot pour vérifier son bon
verrouillage.
En raison de la présence d'équipements
électriques dans le compartiment moteur,
il est fortement recommandé de limiter les
expositions à l'eau (pluie, lavage, ...).
Compartiment moteur
Le moteur représenté est un exemple donné à
titre indicatif.
Les emplacements des éléments suivants
peuvent varier
:
–

Jauge d'huile moteur
.
–

Remplissage de l'huile moteur
.
–

Pompe de réamorçage.

78
Informations pratiques

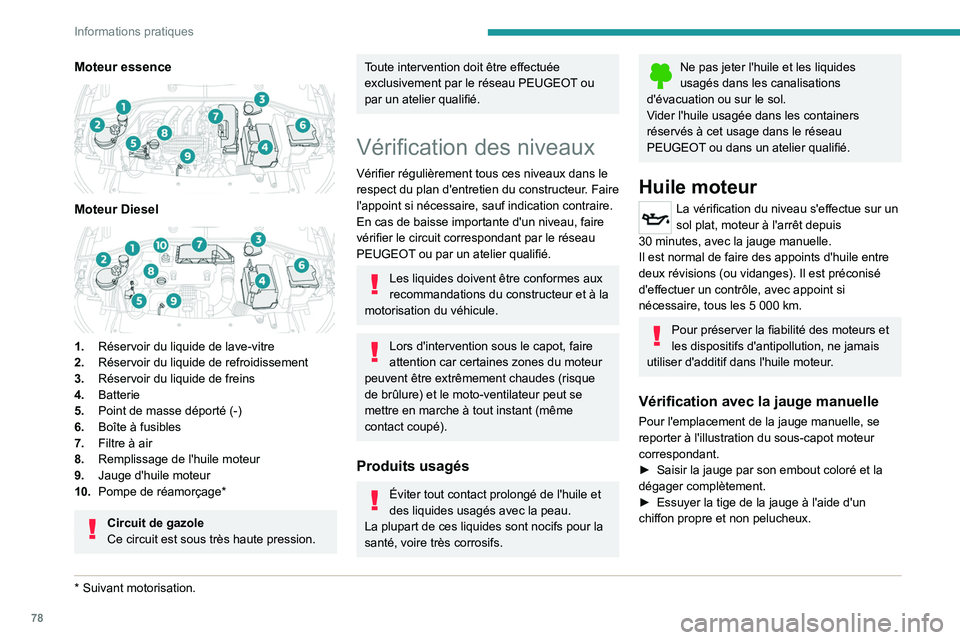

Moteur essence

Moteur Diesel

1.Réservoir du liquide de lave-vitre
2. Réservoir du liquide de refroidissement
3. Réservoir du liquide de freins
4. Batterie
5. Point de masse déporté (-)
6. Boîte à fusibles
7. Filtre à air
8. Remplissage de l'huile moteur
9. Jauge d'huile moteur
10. Pompe de réamorçage*
Circuit de gazole
Ce circuit est sous très haute pression.
* Suivant motorisation.
Toute intervention doit être effectuée
exclusivement par le réseau PEUGEOT ou
par un atelier qualifié.
Vérification des niveaux
Vérifier régulièrement tous ces niveaux dans le
respect du plan d'entretien du constructeur. Faire
l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faire
vérifier le circuit correspondant par le réseau
PEUGEOT ou par un atelier qualifié.
Les liquides doivent être conformes aux
recommandations du constructeur et à la
motorisation du véhicule.
Lors d'intervention sous le capot, faire
attention car certaines zones du moteur
peuvent être extrêmement chaudes (risque
de brûlure) et le moto-ventilateur peut se
mettre en marche à tout instant (même
contact coupé).
Produits usagés
Éviter tout contact prolongé de l'huile et
des liquides usagés avec la peau.
La plupart de ces liquides sont nocifs pour la
santé, voire très corrosifs.
Ne pas jeter l'huile et les liquides
usagés dans les canalisations
d'évacuation ou sur le sol.
Vider l'huile usagée dans les containers
réservés à cet usage dans le réseau
PEUGEOT ou dans un atelier qualifié.
Huile moteur
La vérification du niveau s'effectue sur un
sol plat, moteur à l'arrêt depuis
30

minutes, avec la jauge manuelle.
Il est normal de faire des appoints d'huile entre
deux révisions (ou vidanges). Il est préconisé
d'effectuer un contrôle, avec appoint si
nécessaire, tous les 5
000 km.
Pour préserver la fiabilité des moteurs et
les dispositifs d'antipollution, ne jamais
utiliser d'additif dans l'huile moteur.
Vérification avec la jauge manuelle
Pour l'emplacement de la jauge manuelle, se
reporter à l'illustration du sous-capot moteur
correspondant.
►

Saisir la jauge par son embout coloré et la
dégager complètement.
►


Essuyer la tige de la jauge à l'aide d'un
chiffon propre et non pelucheux.
