Peugeot 306 C 2001 Handleiding (in Dutch)

ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap.
ONDERHOUD VAN UW 306 CABRIOLET35
Zekeringenkast dashboard Draai de schroef een kwart omwente- ling met een muntstuk los en verwij-der de afdekplaat om bij de zekerin-gen te komen.Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast. Maak gebruik van de in de kast aangebrachte speciale tang
A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
GOED DEFECT TANG A

ONDERHOUD VAN UW 306 CABRIOLET
36
* Volgens uitvoering.
Zekeringenkast dashboard Zekeringenkast met 28 zekeringen
Zekering Amp Functies*
1 Ñ Niet in gebruik
2 7,5 A Elektronische eenheid automatische transmissie of waarschuwingszoemer te hoge snelheid
3 5 A Elektronische eenheid ABS45 AI
nstrumentenpaneel, elektronische eenheid interieurbeveiliging, elektronische eenheid koelvloeistoftemperatuur,
verlichting schakelstandindicatie (automaat), relais automatische transmissie, schakelaar passagiersairbag
5 25 A Schakelaar achteruitrijlichten, relais automatische transmissie, remlichtschakelaar, MVO-relais, relais koelventilator(en), drukschakelaar, compressorrelais
6 5 A Instrumentenpaneel, elektronische eenheid interieurbeveiliging, verklikkerlampje interieurbe- veiliging, verlichting bagageruimte, radio antenne
7 30 A Verwarming achterruit en buitenspiegels
8 20 A Elektronische eenheid interieurbeveiliging, autoradio
9 20 A Elektronische eenheid injectie, elektronische eenheid koelvloeistoftemperatuur
10 20 A Alarmknipperlichten, plafonnier 11 10 A Dashboardverlichting, waarschuwingszoemer verlichting, klokje, dimmer dashboardverlichting
12 10 A Mistachterlicht
13 30A Relais elektrisch bediende cabrioletkap
14 30 A Relais ruitbediening achter en stoelverwarming

37
ONDERHOUD VAN UW 306 CABRIOLET
* Volgens uitvoering.
Zekeringenkast dashboard
Zekering Amp Functies*
15 20A Stekkerdoos trekhaak
16 30 A Relais elektrisch bediende ruiten
17 20 A Claxonschakelaar
18 10 A Mistlampen v——r
19 10 A Achterlicht rechts
20 30 A Aanjager
21 10 A Achterlicht links, kentekenplaatverlichting, parkeerlichten v——r
22 10 A Aanjagerrelais, schakelaar achterruitverwarming en spiegelverwarming
23 20 A Aansteker
24 10 A Autoradio
25 10 A Elektrisch bediende cabrioletkap Ð Centrale ventilatie/verwarming en schakelaar
26 30A Schakelaar ruitenwissers en pomp ruitensproeier - Ruitenwissermotor - Tijdschakeling ruitenwissers
27 15A Verlichting dashboardkastje - Richtingaanwijzers - Schakelaar elektrisch bediende spiegels - Kaartleeslampje - Make-upspiegel - Temperatuursensor interieur
28 15A Instrumentenpaneel - Klokje - Relais elektrisch bediende ruiten en stoelverwarming

ONDERHOUD VAN UW 306 CABRIOLET
40
ACCU Laden met behulp van een acculader:
- maak de accupoolklemmen los, te beginnen met de (Ð) kabel,
- volg de aanwijzingen van de fabrikant op de accu,
- sluit de accukabels weer aan, te beginnen met de (+) kabel,
- controleer of de accupolen en de klemmen schoon zijn. Indien ze bedekt zijn meteen (witte of groene) oxidatielaag, neem dan de accukabels los en reinig de polen en de klemmen.
Starten met een hulpaccu:
- sluit eerst de rode kabel aan op de (+) polen van de beide accu's,
- sluit de groene of zwarte kabel op de (Ð) pool van de hulpaccu aan,
- sluit het andere uiteinde van de groene of zwarte kabel op een zo ver mogelijk van de accu verwijderd massapunt van de te starten auto aan.
Stel de startmotor in werking en start de motor.

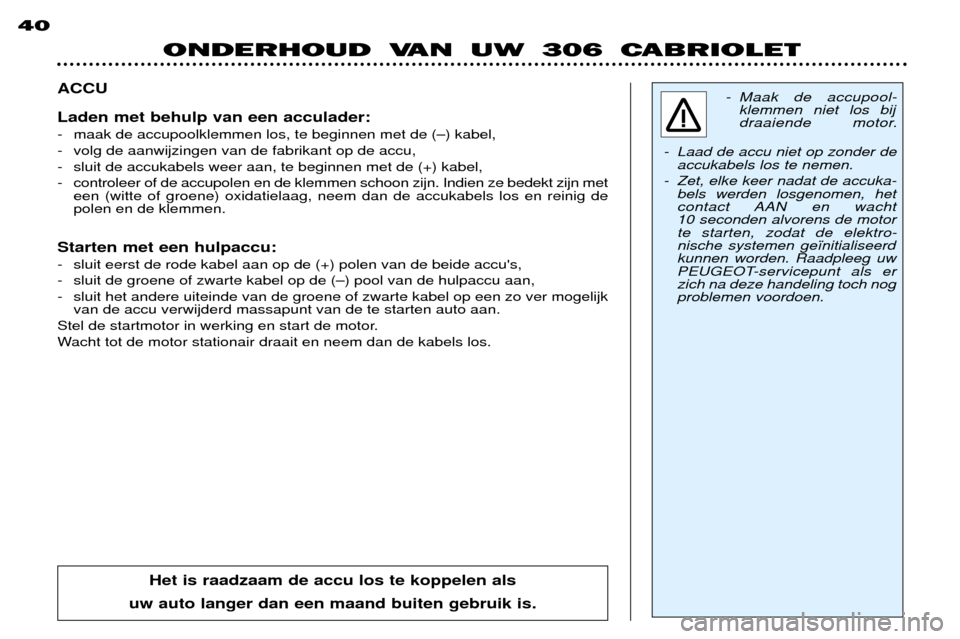

Wacht tot de motor stationair draait en neem dan de kabels los. - Maak de accupool-
klemmen niet los bij
draaiende motor.
- Laad de accu niet op zonder de accukabels los te nemen.
- Zet, elke keer nadat de accuka- bels werden losgenomen, het
contact AAN en wacht 10 seconden alvorens de motorte starten, zodat de elektro-nische systemen ge•nitialiseerdkunnen worden. Raadpleeg uw
PEUGEOT-servicepunt als erzich na deze handeling toch nogproblemen voordoen.
Het is raadzaam de accu los te koppelen als
uw auto langer dan een maand buiten gebruik is.

AUTORADIO MONTEREN Uw auto is af fabriek voorzien van:
Ð dakantenne,
Ð coaxiale antennekabel,
Ð basisontstoring,
Ð bedrading voor luidsprekers v——r,
Ð bedrading voor luidsprekersachter*,
Ð 2 stekkers (8-polig).
Aansluiten van de stekkers Stekker A A1 :Info autotelefoon (onderbre- ken autoradio)
A2 : Ð
A3 : Ð
A4 : (+) Accessoires.
A5 : Ð
A6 : (+) Verlichting.
A7 : (+) Permanent.
A8 : Massa. Stekker B B1 :
(+) Luidspreker rechts achter.
B2 : (Ð) Luidspreker rechts achter.
B3 : (+) Luidspreker rechts voor.
B4 : (Ð) Luidspreker rechts voor.
B5 : (+) Luidspreker links voor.
B6 : (Ð) Luidspreker links voor.
B7 : (+) Luidspreker links achter.
B8 : (Ð) Luidspreker links achter.
* Volgens uitvoering.
ONDERHOUD VAN UW 306 CABRIOLET 41
Raadpleeg hiervoor uw PEUGEOT- servicepunt.
LUIDSPREKERS INBOUWEN Er is ruimte voor het inbouwen van luidsprekers met een diameter van165 mm in de voorportieren.

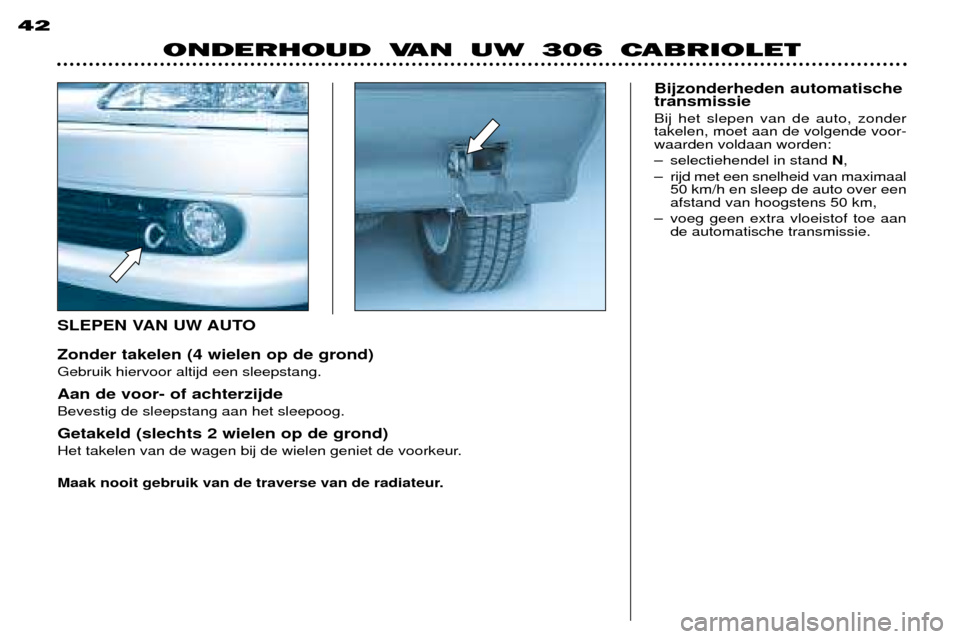

SLEPEN VAN UW AUTO Zonder takelen (4 wielen op de grond) Gebruik hiervoor altijd een sleepstang. Aan de voor- of achterzijde Bevestig de sleepstang aan het sleepoog. Getakeld (slechts 2 wielen op de grond)
Het takelen van de wagen bij de wielen geniet de voorkeur.
Maak nooit gebruik van de traverse van de radiateur.
ONDERHOUD VAN UW 306 CABRIOLET
42
Bijzonderheden automatische transmissie Bij het slepen van de auto, zonder takelen, moet aan de volgende voor-waarden voldaan worden:
Ð selectiehendel in stand N,
Ð rijd met een snelheid van maximaal 50 km/h en sleep de auto over een afstand van hoogstens 50 km,
Ð voeg geen extra vloeistof toe aan de automatische transmissie.

ONDERHOUD VAN UW 306 CABRIOLET43
Adviezen
Verdeel het gewicht in de caravan/aanhanger gelijkmatig enhoud u aan de toegestane kogeldruk. Koeling:
het trekken van een aan-
hanger op een helling veroorzaakt
een hogere koelvloeistoftemperatuur. De koelventilator wordt elektrisch bediend en is niet afhankelijk van hetmotortoerental. Gebruik daarom een zo hoog moge- lijke versnelling om het toerental tebeperken en pas uw snelheid aan. Het maximum aanhangergewicht is afhankelijk van het hellingspercentageen de temperatuur van de buitenlucht. Let in elk geval goed op de aanwijzing van de koelvloeistoftemperatuurme-
ter. Als het verklikkerlampje van de koel- vloeistoftemperatuur gaat branden,stop dan zo snel mogelijk en zet demotor af.
TREKKEN VAN EENAANHANGER Gebruik uitsluitend een door
PEUGEOT goedgekeurde trekhaak. Laat een trekhaak door een
PEUGEOT-servicepunt monteren. Uw auto is hoofdzakelijk bedoeld voor het vervoer van personen en bagage,maar is tevens geschikt voor het
trekken van een aanhanger. Het rijden met een aanhanger heeft veel invloed op het rijgedrag van deauto en vergt daarom extra aandacht
van de bestuurder. Door een geringere luchtdichtheid nemen de prestaties van de motor afals men op grotere hoogte boven de
zeespiegel komt. Trek boven de 1000 m 10% van het maximum aan-hangergewicht af en herhaal dit voorelke volgende 1000 m.
Banden:
controleer de bandenspan-
ning van de auto en de aanhanger enbreng deze indien nodig op de juistewaarde. Remmen: het trekken van een aan-
hanger vergroot de remweg. Rijd met matige snelheid, schakel tijdig terug,rem geleidelijk en voorkom pompendremmen.
Verlichting: controleer de afstelling
van de koplampen om het verblinden van andere weggebruikers te voorko-men. Controleer de verlichting van de
aanhanger. Zijwind: de zijwindgevoeligheid van
de auto is groter. Rijd daarom soepel en met matige snelheid.

ONDERHOUD VAN UW 306 CABRIOLET
44
Onderhoud van de carrosserie Om de lak en de kunststof delen van de carrosserie in optimale conditie tehouden adviseren wij u om de autoregelmatig:
- met de hand te wassen of,
- met een hogedrukspuit te wassen:volg de voorschriften die op de installaties zijn aangebracht (druken spuitafstand). Richt de hogedrukspuit niet op
beschadigde plekken (bijv. in kleurgespoten bumpers of koplampen):was deze delen met de hand.
Vermijd ook het binnendringen van water in de sloten. In de was zetten:
het regelmatig
gebruik van was in het waswaterwordt van harte aanbevolen, dezewas beschermt tegen schadelijkeinvloeden van buitenaf en beschermtde bovenlaag van de lak.
Raadpleeg uw PEUGEOT-service- punt om te weten welke middelen de

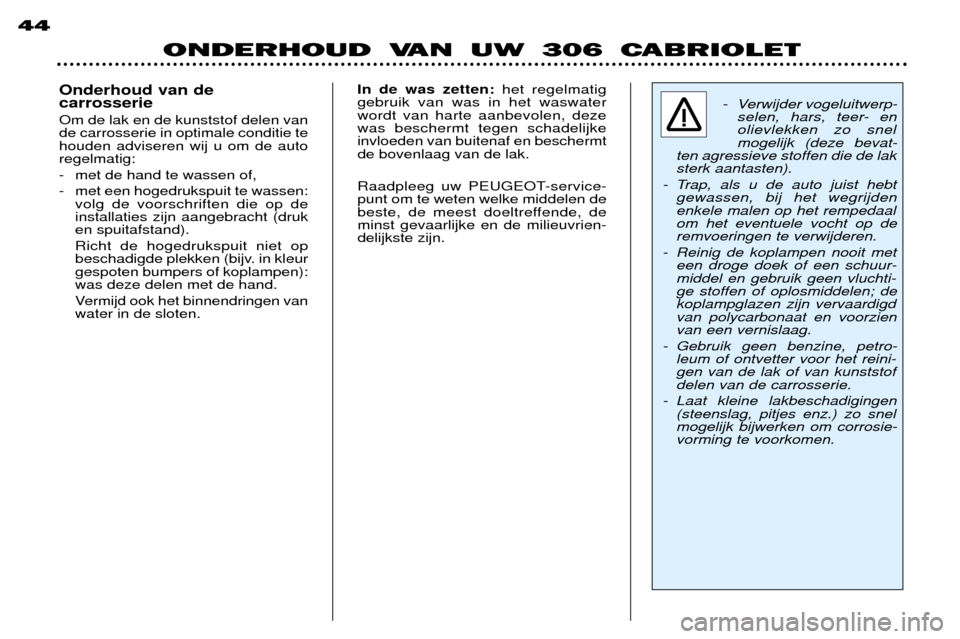

beste, de meest doeltreffende, deminst gevaarlijke en de milieuvrien-delijkste zijn. - Verwijder vogeluitwerp-
selen, hars, teer- enolievlekken zo snelmogelijk (deze bevat-
ten agressieve stoffen die de laksterk aantasten).
- Trap, als u de auto juist hebt gewassen, bij het wegrijdenenkele malen op het rempedaalom het eventuele vocht op deremvoeringen te verwijderen.
- Reinig de koplampen nooit met een droge doek of een schuur-middel en gebruik geen vluchti-ge stoffen of oplosmiddelen; dekoplampglazen zijn vervaardigdvan polycarbonaat en voorzienvan een vernislaag.
- Gebruik geen benzine, petro- leum of ontvetter voor het reini-gen van de lak of van kunststofdelen van de carrosserie.
- Laat kleine lakbeschadigingen (steenslag, pitjes enz.) zo snelmogelijk bijwerken om corrosie-vorming te voorkomen.

ONDERDELEN EN ACCESSOIRES15
Maak voor uw PEUGEOT alleen gebruik van de door het merk goedgekeurde accessoires en originele onderdelen. Deze accessoires en onderdelen zijn allen, na getest en goedgekeurd te zijn ten aanzien van bedrijfszekerheid en
veiligheid, aangepast aan uw PEUGEOT.
Uw PEUGEOT-servicepunt biedt u een ruime keuze aan originele, door PEUGEOT goedgekeurde accessoires.
Zij worden aangeboden met de offici‘le PEUGEOT-garantie.
Veiligheid: Inbraakalarm, graveren van ruiten, wielbouten met slot, verbanddoosÉ
Comfort: Hardtop, console voor autotelefoon, armleuningen, hoezen geschikt voor stoelen met zij-airbags, matten, opbergsystemen, bagagenet, windschermenÉ
Communicatie: Autoradio, autotelefoon, 27 MC-apparatuur, luidsprekers, CD-wisselaar, sierpa-neel voor autoradio, boordnavigatiesysteemÉ
Styling: Dakspoiler, lichtmetalen velgen, sierlijsten, mistlampen, verstralers, sportuitlaten,spatlappenÉ.
Vrije tijd: Trekhaak, dakkofferÉ.
Kinderen: Stoelverhogingen, kinderzitjesÉ
Onderhoudsmiddelen: Ruitensproeiervloeistof, reinigings-/onderhoudsmiddelen voor interieur en exterieurÉ

TECHNISCHE GEGEVENS
106
INHOUD (liter)
Motor (met filter) 3,2 3,2 4,25(1) - 4,75(2) 4,25(1) 4,75(2)
Versnellingsbak - diff. 2 - 2 2 -
Handgeschakeld Automaat Handgeschakeld Handgeschakeld Automaat (5 versn.) (4 versn.) (5 versn.) (5 versn.) (4 versn.)
(1) Met airconditioning. (2) Zonder airconditioning.
BENZINEMOTOREN
1,6 liter 1,8 liter 16V 2 liter 16 V
Cilinderinhoud ( cm3) 1587 1761 1998
Boring x slag 78,5 x 82 83 x 81,4 86 x 86
Aantal kleppen 8 16 16Maximum vermogen: EEG-norm (KW) 72,6 bij 5750 81 bij 5500 97,4 bij 5500
Maximum koppel: EEG-norm (KW) 137,8 bij 3250 155 bij 4250 180 bij 4200
Brandstof Loodvrij Loodvrij Loodvrij
Katalysator Ja Ja Ja
VERSNELLINGSBAK
7DNFT 7DLFY 7DRFVMODELLEN:
Type Variant Uitvoering
MOTOREN
