Peugeot 306 C 2001 Handleiding (in Dutch)

ONDERHOUD VAN UW 306 CABRIOLET27
Reservoir stuurbekrachtiging Open het reservoir bij koude motor (omgevingstemperatuur), het vloei-stofniveau dient boven het MINI endichtbij het MAXI merkteken te staan. Reservoir ruiten- en koplampsproeiers* Gebruik voor een optimale reiniging en voor uw eigen veiligheid uitsluitend
door PEUGEOT goedgekeurde pro-ducten (4,4 liter of 6 liter metkoplampsproeiers). Accu Laat uw accu voor de winter door een
PEUGEOT-servicepunt controleren. Luchtfilter Periodiek vervangen is een vereiste. Als u in stofrijke gebieden rijdt, moethet luchtfilter twee keer zo vaak ver-vangen worden. Remblokken De slijtage van de remblokken is sterk afhankelijk van de rijstijl, vooral bij
stadsverkeer, veel korte ritten en bijeen sportieve rijstijl. Hierdoor kan hetnoodzakelijk blijken om de remblok-
ken vaker, tussen twee onderhouds-
controles door, te laten controleren. Handgeschakeldeversnellingsbak Niet verversen. Controleer het niveau volgens het onderhoudsschema van
de constructeur. Automatische transmissie Niet verversen. Laat het niveau door
een PEUGEOT-servicepunt volgenshet onderhoudsschema en de voor-geschreven procedure controleren.
Gebruik uitsluitend doorAutomobiles PEUGEOTgoedgekeurde producten. Om de werking van belang-
rijke organen als de stuurbekrach- tiging en het remsysteem te opti-maliseren, selecteert en biedt PEUGEOT specifieke productenaan. Brandstofafsluiter* Bij een zware aanrijding wordt de brandstoftoevoer door de brandtstof-afsluiter onderbroken. Druk op de knop van de brandstof- afsluiter bij de linker veerpoot onderde motorkap om de brandstoftoevoerte herstellen.
* Volgens uitvoering.

1
2
ONDERHOUD VAN UW 306 CABRIOLET
28
Toegang tot het reservewiel Het reservewiel bevindt zich in een metalen houder onder de bagageruimte. Maak de wielsleutel
1(in de bagageruimte) los.
Draai de bout van de reservewielhouder aan de binnenzijde onder de vloerbe- dekking met de wielsleutel 1los.
Til de reservewielhouder iets op, duw de haak naar achteren en laat de reserve-wielhouder zakken. Maak het reservewiel los. Plaats van de krik De krik is in een houder in het reser- vewiel opgeborgen.
WIEL VERWISSELEN

ONDERHOUD VAN UW 306 CABRIOLET29
Verwissel een wiel uit vei- ligheidsoverwegingenalleen:
- op een vlakke, stabiele en stroeve ondergrond,
- met aangetrokken handrem,
- met de versnellingsbak in de eerste versnelling of de achter- uit (bij automatische transmissiestand P).
Ga nooit onder een auto liggen diealleen op de krik steunt (gebruikbokken).
Wiel monteren Breng het wiel aan en draai de wiel- bouten met de sleutel enigszins vast. Laat de krik zakken en verwijder deze dan. Draai de wielbouten met de sleutel vast. Plaats de wieldop; begin bij de opening voor het ventiel en druk dewieldop rondom met de hand vast.
Wiel demonteren Zet de auto op een vlakke, stabiele en stroeve ondergrond.
Trek de handrem aan en schakel de eerste versnelling of de achteruit in (bijautomatische transmissie stand
P).
Verwijder de wieldop door de wiel-sleutel in de opening voor het ventielte steken en de wieldop los te trekken. Let op: de wieldoppen zijn voorzien
van sierbouten. Gebruik deze niet om de wieldoppen te verwijderen. Draai de wielbouten een omwenteling los. Plaats de kop van de krik onder het steunpunt bij het te verwisselen wiel.Let erop dat de voet van de krik vol-ledig op de ondergrond steunt. Krik de auto op, draai de wielbouten geheel los en verwijder het wiel. Reservewiel in dereservewielhouder plaatsen
Plaats het wiel in de houder, til deze op en maak de haak vast.
Vergeet niet de bout van de reserve- wielhouder geheel aan te draaien.
Na het verwisselen van het wiel
- laat zo snel mogelijk het aan-
haalmoment van de wielbouten en de bandenspanning van hetreservewiel controleren.
- laat de lekke band zo spoedig mogelijk repareren en verwisselhem met het reservewiel.

33
ONDERHOUD VAN UW 306 CABRIOLET
30
Bijzonderheden lichtmetalen velgen* Sierdoppen op de wielbouten De wielbouten van de lichtmetalen velgen zijn voorzien van chromensierdoppen.
Verwijder deze met behulp van het gereedschap
3alvorens de bouten
los te draaien. Anti-diefstalbouten** Indien de velgen zijn voorzien van anti-diefstalbouten (een per wiel),dient u eerst met behulp van hetgereedschap
3de chromen dop en
vervolgens de plastic huls te verwij-deren alvorens de bout los te draaienmet behulp van een van de dopsleu-tels (die u tijdens de aflevering zijnoverhandigd, gelijktijdig met de extrasleutels en de codekaart) en dewielsleutel 1.
Opmerking : noteer de code die in
de dopsleutel is gegraveerd. Zo kuntu een reserve dopsleutel verkrijgen
bij een van de PEUGEOT-service-punten.
* Volgens uitvoering.
** Volgens uitvoering en land van bestemming.
Montage van het reservewiel Indien uw auto is voorzien van een reservewiel met stalen velg, is hetnormaal
dat bij het monteren de rin-
gen van de bouten de velg niet
raken. Als de bouten volledig zijnaangedraaid zorgt het conischedraagvlak van de bouten voor debevestiging van het reservewiel. Montage van winterbanden Indien u uw auto voorziet van winter- banden met stalen velgen, dan dient
u speciale bouten te gebruiken, ver-
krijgbaar bij uw PEUGEOT-service-punt.

Parkeerlicht W5W Draai de beschermkap en neem deze los. Draai de fitting 1/4 omwenteling en trek deze los.
Vervang de lamp.
Dim-/grootlicht Dubbele koplampen: twee lampen
H7 55W.
Vervangen van een lampDraai de beschermkap en neem deze los. Maak de stekkers los.Druk de veer in en vervang de lamp.Let bij het monteren op de goede stand van de nokjes en controleer ofde beschermkap stevig vast zit. Raak de lamp uitsluitend met een droge doek aan.Let op Bij het dim-/grootlicht bestaat een kans op beschadiging van de lamp-units. Gebruik daarom uitsluitend lampen van de onderstaande merken:
- GE/TUNGSRAM
- PHILIPS
- OSRAMDeze voldoen aan de specificaties
(UV-norm) voor een goede enbetrouwbare werking van de verlich-ting. De koplampunits zijn voorzien van een glas van polycarbonaat met eenspeciale vernislaag. Reinig dekoplampen nooit met een droge ofschurende doek en gebruik geenoplosmiddelen.
LAMPEN VERVANGEN
ATTENTION
VOIR NOTICE
WARNING READ
INSTRUCTIONS
H7 UV
ONDERHOUD VAN UW 306 CABRIOLET
32

Richtingaanwijzers PY21W amberkleur Maak de stekker los. Draai de fitting 1/4 omwenteling.
Vervang de lamp.Zijknipperlicht WY5W amberkleur
Trek aan de achterzijde van het kunststof kapje en trek het geheel los. Houd de stekker vast en draai de lamphouder 1/4 omwenteling
Vervang de lamp.Kentekenplaatverlichting W5W
Verwijder het kunststof glas.
ONDERHOUD VAN UW 306 CABRIOLET
33

B
A
2
3
54
1
ONDERHOUD VAN UW 306 CABRIOLET
34
Achterlichten
- Draai de vleugelmoer aan de bin-
nenzijde van de bagageruimte los.
- Verwijder de kunststof bescherm- kap.
- Neem stekker Alos door aan de
borglippen te trekken.
- Neem stekker Blos door de borg-
lip in te drukken.
- Trek de fitting los.
- Vervang de defecte lamp. 1 Rem-/achterlicht P21/5W
2 Parkeerlicht R5W
3 Mistachterlicht P21W
4 Achteruitrijlicht P21W
5 Richtingaanwijzer PY21W
amberkleur. Derde remlicht Dit is voorzien van LED's met een
lange levensduur.
De lampen moetenworden vervangen doorlampen met dezelfde
specificaties en kleur.
Controleer bij het monte-ren of het afdichtingsrub-ber schoon is om water-lekkage te voorkomen.

ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap.
ONDERHOUD VAN UW 306 CABRIOLET35
Zekeringenkast dashboard Draai de schroef een kwart omwente- ling met een muntstuk los en verwij-der de afdekplaat om bij de zekerin-gen te komen.Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast. Maak gebruik van de in de kast aangebrachte speciale tang
A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
GOED DEFECT TANG A

ONDERHOUD VAN UW 306 CABRIOLET
38
Bij het ontwerp van het elektrische circuit van uwauto is reeds rekeninggehouden met demontage van extra uitrus-
ting zowel af fabriek als naderhand.
Raadpleeg uw PEUGEOT-service- punt alvorens u andere elektrischevoorzieningen of accessoires in uwauto installeert of laat installeren. Sommige elektrische accessoires of de wijze waarop die zijn gemon-teerd kunnen nadelige invloedhebben op de werking van uwauto, bijvoorbeeld op de elektro-nische bedieningssystemen, op hetaudiosysteem of op het laadcircuit. PEUGEOT is niet aansprakelijk voor kosten die voortvloeien uit hetverhelpen van storingen veroor-zaakt door de installatie van extraaccessoires die niet doorPEUGEOT aanbevolen en gele-verd worden of door voorzieningendie niet volgens de voorschriftenvan PEUGEOT zijn ge•nstalleerd.Dit geldt met name voor appara-tuur met een stroomverbruik vanmeer dan 10 milliamp
Zekeringenkast motorruimte Maak het deksel los om de zekeringenkast (naast de accu) in de motorruimte te openen. Sluit na de werkzaamheden het deksel zorgvuldig.

39
ONDERHOUD VAN UW 306 CABRIOLET

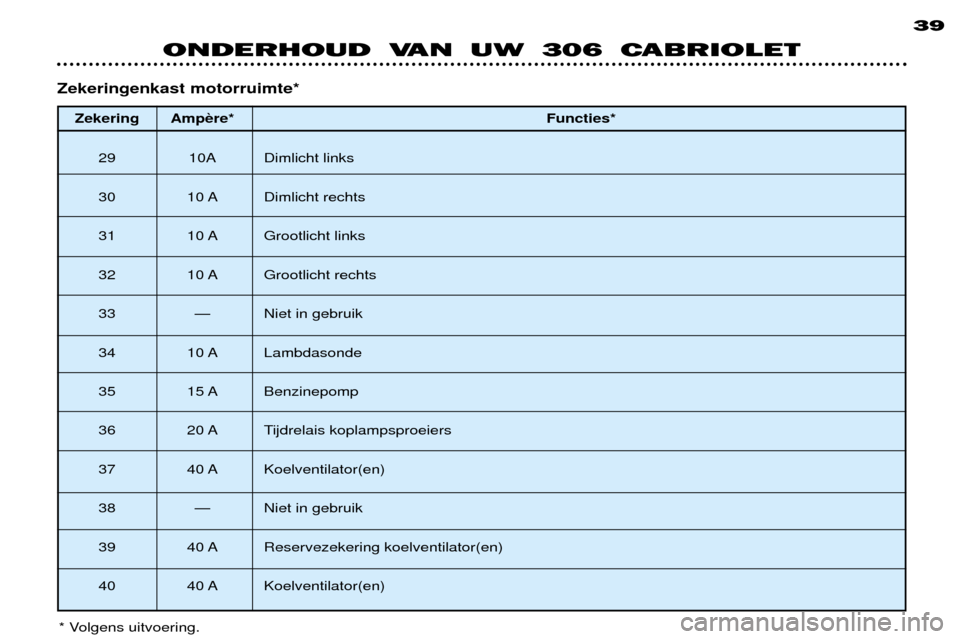

Zekering AmpFuncties*
29 10A Dimlicht links
30 10 A Dimlicht rechts
31 10 A Grootlicht links
32 10 A Grootlicht rechts
33 Ñ Niet in gebruik
34 10 A Lambdasonde
35 15 A Benzinepomp
36 20 A Tijdrelais koplampsproeiers
37 40 A Koelventilator(en)
38 Ñ Niet in gebruik
39 40 A Reservezekering koelventilator(en)
40 40 A Koelventilator(en)
* Volgens uitvoering.
Zekeringenkast motorruimte*
