Peugeot 306 C 2001 Handleiding (in Dutch)
Manufacturer: PEUGEOT, Model Year: 2001, Model line: 306 C, Model: Peugeot 306 C 2001Pages: 133, PDF Size: 2.05 MB
Page 21 of 133
TOTAL
F
NL
SF
GR
A
D
CH
I
N
P
E
B
DK
GB
L
S
IRL
ACTIVA 7000
10W 40
AC TIV
A 9000
5W 40
A CTIV A 9000
5W 30*
Q UA R
TZ 7000
15W 50
U
LT R A
10W 40
U LT R A
5W 30*
U LT R O
N
5W 40
U LT R ON
0W 30
QUA
RTZ 7000
10W 40
Q U
AR TZ 9000
0W 40
Q U
AR
TZ 9000
5W 40
Q UAR TZ 9000
5W 30*
COMMERCIèLE BENAMINGEN VAN DE GOEDGEKEURDE EN AANBEVOLEN SMEERMIDDELEN VOOR MOTOREN IN EUROPA (1)
(1) Minimale kwaliteitseis: Benzinemotoren: ACEA A3 en API SH/SJ
- A C E A = Assoc iation d es Construc teurs Europ Žens Automob iles - A P I = Americ an Petroleum Institute.
Bij g eb ruik van motorolie d ie niet vod oet aan d e norm ACEA A3-B3 is het nood zakelitjk het ond erhoud ssc hema ÇBijzond ere g eb ruiksomstand ig hed enÈ te volg en met d e korte intervallen.
* Deze brandstofbesparende olie mag alleen worden gebruikt in motoren die hiervoor geschikt zijn (vanaf modeljaar 2000).
BENZINE BENZINE
22
Page 22 of 133
0W203040
50
20W
15W
10W
5W
TOTAL
VOORGESCHREVEN EN GOEDGEKEURDE SMEER-MIDDELEN De olie in de tabel voldoet voor de meeste gebruiksomstandigheden. Het schema geeft een overzicht van de meest geschikte viscositeit bij een
bepaalde temperatuur. Het is ook mogelijk om synthetische "superkwaliteit" motorolie te gebrui-ken. Indien het gebruik van semi-synthe- tische of synthetische oli‘n nietmogelijk is, mogen oli‘n van de kwa-
liteit API SH/SJ gebruikt worden,waarbij dan wel het onderhouds-schema voor "Bijzondere gebruiks-omstandigheden" dient te wordenaangehouden.
Aarzel niet om een PEUGEOT-servi- cepunt advies te vragen om het rij-comfort van uw auto te behouden ende onderhoudskosten zo laag moge-lijk te houden. Neem contact op met de lokale ver-
tegenwoordiger van Automobiles
PEUGEOT in landen buiten Europa.
VERPLICHT VERPLICHT
Handgeschakelde ESSO GEAR OIL BVTOTAL TRANSMISSION BVversnellingsbak 75W 80 Ond.nr. 9736.41 75W 80
VERPLICHT
Automatische ATF 4HP20-AL4
transmissie AL4 Ond.nr. 9736.22
Automatische ESSO ATF D TOTAL FLUIDE AT42
transmissie Ond.nr. 9730.94
4 HP-14
Stuurbekrachtiging ESSO ATF D TOTAL FLUIDE AT42 Ond.nr. 9730.94
Remvloeistof PEUGEOT DOT4 Koelvloeistof
PROCOR TM108 / GLYSANTIN G33 of REVKOGEL 2000VERPLICHT Vorstbescherming Ð35¡C
Andere goedgekeurde producten 23
ONDERHOUD VAN UW 306 CABRIOLET
Page 23 of 133
12 3 4 56789 10 11 1 2
24 23 22 21 20 19 18 17 16 15
13 14
88

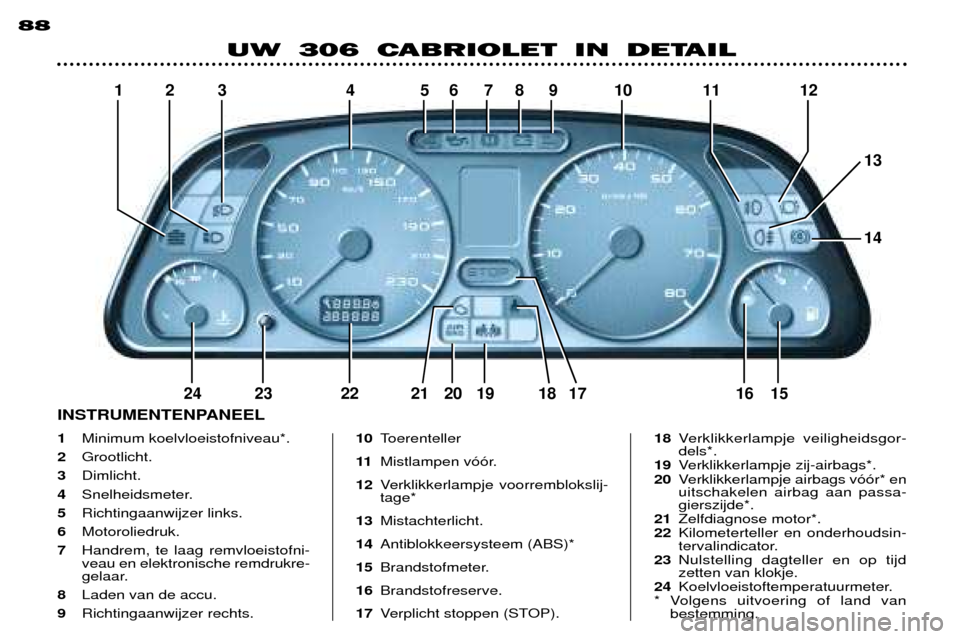

UW 306 CABRIOLET IN DETAIL
1Minimum koelvloeistofniveau*.
2 Grootlicht.
3 Dimlicht.
4 Snelheidsmeter.
5 Richtingaanwijzer links.
6 Motoroliedruk.
7 Handrem, te laag remvloeistofni- veau en elektronische remdrukre-
gelaar.
8 Laden van de accu.
9 Richtingaanwijzer rechts. 10
Toerenteller
11 Mistlampen v——r.
12 Verklikkerlampje voorremblokslij-tage*
13 Mistachterlicht.
14 Antiblokkeersysteem (ABS)*
15 Brandstofmeter.
16 Brandstofreserve.
17 Verplicht stoppen (STOP). 18
Verklikkerlampje veiligheidsgor-dels*.
19 Verklikkerlampje zij-airbags*.
20 Verklikkerlampje airbags v——r* enuitschakelen airbag aan passa-gierszijde*.
21 Zelfdiagnose motor*.
22 Kilometerteller en onderhoudsin-
tervalindicator.
23 Nulstelling dagteller en op tijdzetten van klokje.
24 Koelvloeistoftemperatuurmeter.
* Volgens uitvoering of land van bestemming.
INSTRUMENTENPANEEL
Page 24 of 133
4 5 6 7 8 9 10 11 12 13 14
3 2 1
25 24 23 22 21 20 19 18 17 16 15
89

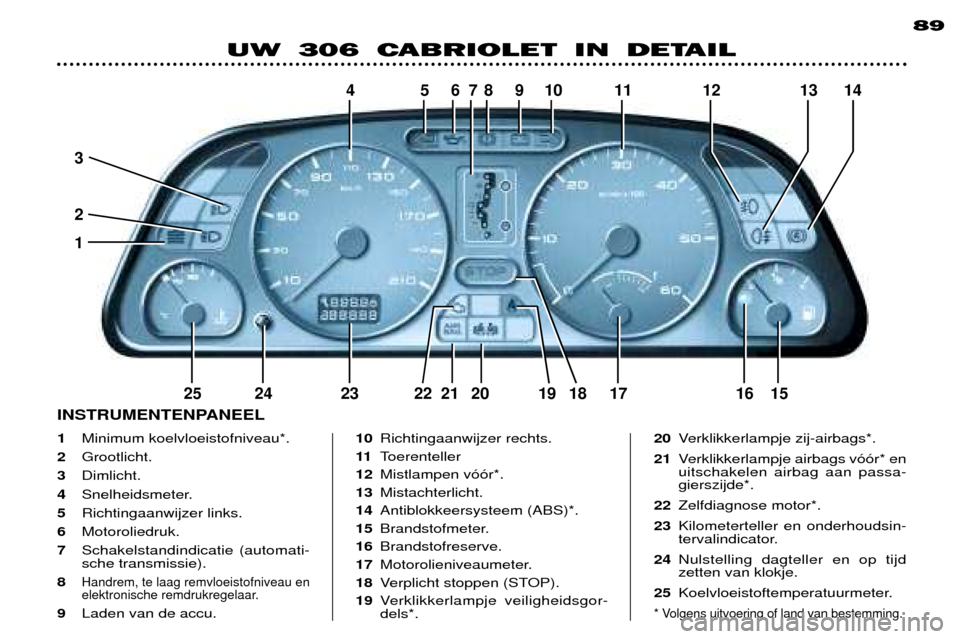

UW 306 CABRIOLET IN DETAIL
1Minimum koelvloeistofniveau*.
2 Grootlicht.
3 Dimlicht.
4 Snelheidsmeter.
5 Richtingaanwijzer links.
6 Motoroliedruk.
7 Schakelstandindicatie (automati- sche transmissie).
8
Handrem, te laag remvloeistofniveau en
elektronische remdrukregelaar.
9 Laden van de accu. 10
Richtingaanwijzer rechts.
11 Toerenteller
12 Mistlampen v——r*.
13 Mistachterlicht.
14 Antiblokkeersysteem (ABS)*.
15 Brandstofmeter.
16 Brandstofreserve.
17 Motorolieniveaumeter.
18 Verplicht stoppen (STOP).
19 Verklikkerlampje veiligheidsgor-dels*. 20
Verklikkerlampje zij-airbags*.
21 Verklikkerlampje airbags v——r* enuitschakelen airbag aan passa-gierszijde*.
22 Zelfdiagnose motor*.
23 Kilometerteller en onderhoudsin-
tervalindicator.
24 Nulstelling dagteller en op tijdzetten van klokje.
25 Koelvloeistoftemperatuurmeter.* Volgens uitvoering of land van bestemming.
INSTRUMENTENPANEEL
Page 25 of 133
90
UW 306 CABRIOLET IN DETAIL
Een verklikkerlampje dat constant blijft branden, is een teken dat
het desbetreffende onderdeel of systeem niet goed werkt. Negeereen dergelijke waarschuwing niet,maar raadpleeg zo snel mogelijk uw
PEUGEOT-servicepunt.
* Volgens uitvoering.
Verklikkerlampje handrem, te laagremvloeistofniveau enelektronische
remdrukregelaar. Wijst op hetzij:
Ð een (iets) aangetrokken handrem,
Ð een te laag remvloeistofniveau in het reservoir (als het lampje ook brandt als de handrem niet gebruikt wordt),
Ð een storing in het remsysteem als het tegelijk met het verklikkerlampjeABS brandt.
Stop onmiddellijk.
Raadpleeg een PEUGEOT-service- punt.
Verklikkerlampje verplicht
stoppen (STOP) (Gekoppeld aan het verklikker- lampje te lage motoroliedruk)
Stop onmiddellijk.
Raadpleeg een PEUGEOT-service- punt. Verklikkerlampje telage motoroliedruk Gekoppeld aan het verklik- kerlampje verplicht stoppen
(STOP).
Stop onmiddellijk. Wijst op:
- te lage oliedruk,
- te weinig olie in het smeersysteem.
Vul indien nodig olie bij.
Raadpleeg een PEUGEOT-service- punt.
Verklikkerlampje ladenvan de accu Wijst op: -
een storing in het laadcircuit,
- loszittende aansluitingen van de
accu of de startmotor,
-
een gebroken of te slappe dynamoriem,
- een defecte dynamo.
Raadpleeg een PEUGEOT-servicepunt.
Verklikkerlampje minimumkoelvloeistofniveau*Stop onmiddellijk.
Wacht tot de motor is afge-
koeld alvorens koelvloeistof bij te vullen. Het koelcircuit staat onder druk.Draai de vuldop tot de eerste nok los om de druk te laten dalen, verwijderde vuldop en vul koelvloeistof bij.
Raadpleeg een PEUGEOT-service- punt. Verklikkerlampjezelfdiagnose motor* Gaat bij het aanzetten van
het contact branden. Als hetlampje tijdens het rijden gaat
branden, wijst dit op een defect in hetinjectie-/ontstekingssysteem of in deemissieregeling. Als de auto is uitgerust met een kata- lysator kan deze beschadigd raken.
Raadpleeg een PEUGEOT-service- punt.
Verklikkerlampjebrandstofreserve Het verklikkerlampje brandstofreserve geeftaan dat de hoeveelheid
brandstof in de tank minder dan 6 liter is. (De inhoud van de brandstoftank
bedraagt ongeveer 50 liter.)
CONTROLE TIJDENS HET RIJDEN
Page 26 of 133
Motorolieniveaumeter* Als het contact wordt aangezet, geeft de meter het olieniveau in het carteraan. De aanwijzing is alleen betrouwbaar als de auto op een vlakke, horizontaleondergrond staat en de motor min-stens 10 minuten niet heeft gedraaid.
- wijzer in zone C, het olieniveau is
in orde,
- wijzer in zone D, controleer het
olieniveau met de peilstok en vul zonodig olie bij.
Vul nooit meer olie bij dan tot hetmaximum merkteken op de peilstok. De olieniveaumeter gaat ongeveer 15 seconden na het starten van demotor uit.
Koelvloeistoftemperatuurmeter
- als de wijzer in zone
Astaat, is de
temperatuur in orde,
- als de wijzer in zone Bstaat, is de
temperatuur te hoog.
Het verklikkerlampje verplicht stoppen
(STOP) gaat branden. Stop onmiddellijk.
Raadpleeg een PEUGEOT-service- punt.
DCA
B 91
UW 306 CABRIOLET IN DETAIL
Verklikkerlampje antiblokkeersysteem(ABS) Gaat elke keer dat het
contact wordt aangezet gedurende 3 seconden branden. Als het lampje bij een snelheid van meer dan 12 km/h gaat branden, wijstdit op een storing in het antiblokkeer-systeem. De normale remwerking met rembe- krachtiging blijft toch behouden.
Raadpleeg een PEUGEOT-servicepunt.
Airbags voor en uitschakelen airbagaan passagierszijde
Voor de werking, zie hoofd- stuk AIRBAGS.
Zij-airbags
Voor de werking, zie hoofdstuk AIRBAGS.
* Volgens uitvoering.
Verklikkerlampjevoorremblokslijtage* Laat de remblokken zo snel mogelijk vervangen als ditlampje gaat branden.
Raadpleeg een PEUGEOT-service-punt.
Page 27 of 133
Motorolieniveaumeter* Als het contact wordt aangezet, geeft de meter het olieniveau in het carteraan. De aanwijzing is alleen betrouwbaar als de auto op een vlakke, horizontaleondergrond staat en de motor min-stens 10 minuten niet heeft gedraaid.
- wijzer in zone C, het olieniveau is
in orde,
- wijzer in zone D, controleer het
olieniveau met de peilstok en vul zonodig olie bij.
Vul nooit meer olie bij dan tot hetmaximum merkteken op de peilstok. De olieniveaumeter gaat ongeveer 15 seconden na het starten van demotor uit.
Koelvloeistoftemperatuurmeter
- als de wijzer in zone
Astaat, is de
temperatuur in orde,
- als de wijzer in zone Bstaat, is de
temperatuur te hoog.
Het verklikkerlampje verplicht stoppen
(STOP) gaat branden. Stop onmiddellijk.
Raadpleeg een PEUGEOT-service- punt.
DCA
B 91
UW 306 CABRIOLET IN DETAIL
Verklikkerlampje antiblokkeersysteem(ABS) Gaat elke keer dat het
contact wordt aangezet gedurende 3 seconden branden. Als het lampje bij een snelheid van meer dan 12 km/h gaat branden, wijstdit op een storing in het antiblokkeer-systeem. De normale remwerking met rembe- krachtiging blijft toch behouden.
Raadpleeg een PEUGEOT-servicepunt.
Airbags voor en uitschakelen airbagaan passagierszijde
Voor de werking, zie hoofd- stuk AIRBAGS.
Zij-airbags
Voor de werking, zie hoofdstuk AIRBAGS.
* Volgens uitvoering.
Verklikkerlampjevoorremblokslijtage* Laat de remblokken zo snel mogelijk vervangen als ditlampje gaat branden.
Raadpleeg een PEUGEOT-service-punt.
Page 28 of 133
Stuurwiel in hoogte verstellen Druk op de hendel om het stuurwiel te ontgrendelen. Zet het stuurwiel in de gewenste stand en trek aan de hendel om het stuur-wiel te vergrendelen.1 - Dimmerdashboardverlichting* Met de draaiknop wordt de sterkte van de dashboard-
verlichting geregeld.
Werkt alleen als de verlichting is inge- schakeld. 2 - Koplampverstelling* Afhankelijk van de belading kan de koplamphoogte afge-steld worden.
0 - 1 of 2 personen op de voorstoe-
len.
Ð - 3 personen.
1 - 4 personen.
2 - 4 personen + maximaal toege-
stane belading.
3 - Bestuurder + maximaal toege-
stane belading.
De koplampverstelling werkt alleen alshet dim- of grootlicht is ingeschakeld. Oorspronkelijke koplamphoogte: stand 0.
* Volgens uitvoering.
1
2
96
UW 306 CABRIOLET IN DETAIL
Page 29 of 133
1
4
UW 306 CABRIOLET IN DETAIL
46

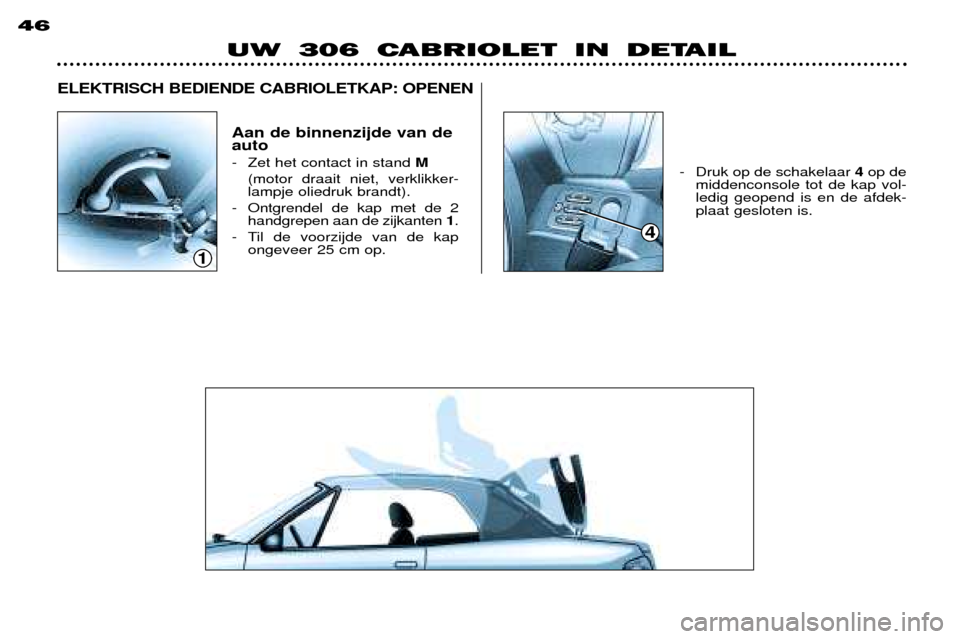

Aan de binnenzijde van de auto
- Zet het contact in stand M
(motor draait niet, verklikker- lampje oliedruk brandt).
- Ontgrendel de kap met de 2 handgrepen aan de zijkanten 1.
- Til de voorzijde van de kap ongeveer 25 cm op. - Druk op de schakelaar
4op de
middenconsole tot de kap vol-ledig geopend is en de afdek-plaat gesloten is.
ELEKTRISCH BEDIENDE CABRIOLETKAP: OPENEN
Page 30 of 133

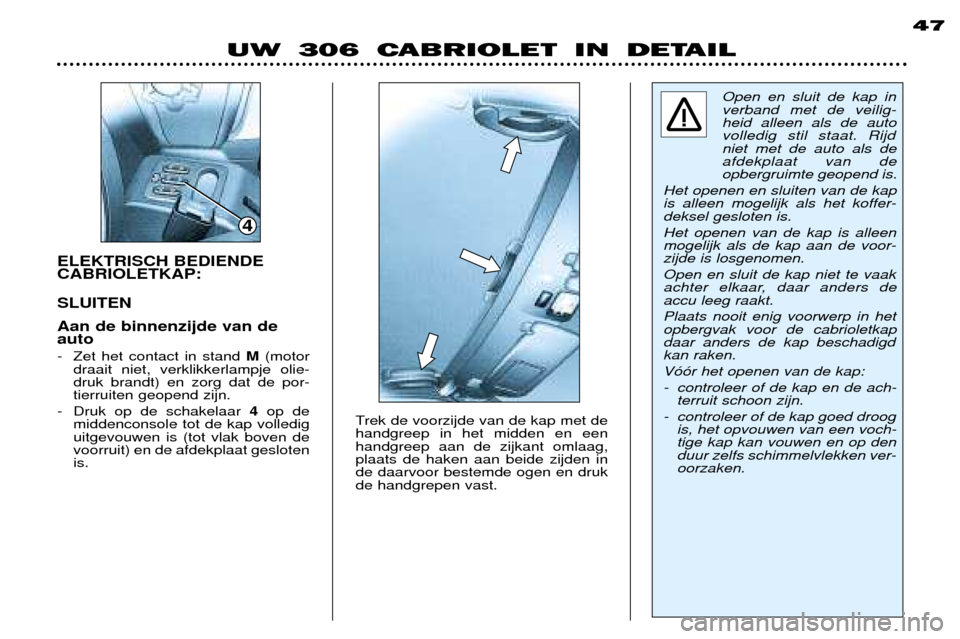

ELEKTRISCH BEDIENDE CABRIOLETKAP: SLUITEN Aan de binnenzijde van de auto
- Zet het contact in stand M(motor
draait niet, verklikkerlampje olie- druk brandt) en zorg dat de por-tierruiten geopend zijn.
- Druk op de schakelaar 4op de
middenconsole tot de kap vollediguitgevouwen is (tot vlak boven devoorruit) en de afdekplaat geslotenis. Trek de voorzijde van de kap met dehandgreep in het midden en eenhandgreep aan de zijkant omlaag,plaats de haken aan beide zijden inde daarvoor bestemde ogen en drukde handgrepen vast.
4 Open en sluit de kap in
verband met de veilig- heid alleen als de autovolledig stil staat. Rijdniet met de auto als de
afdekplaat van deopbergruimte geopend is.
Het openen en sluiten van de kapis alleen mogelijk als het koffer-deksel gesloten is. Het openen van de kap is alleen mogelijk als de kap aan de voor-zijde is losgenomen. Open en sluit de kap niet te vaak
achter elkaar, daar anders deaccu leeg raakt. Plaats nooit enig voorwerp in het opbergvak voor de cabrioletkapdaar anders de kap beschadigdkan raken. V——r het openen van de kap:
- controleer of de kap en de ach- terruit schoon zijn.
- controleer of de kap goed droog is, het opvouwen van een voch- tige kap kan vouwen en op denduur zelfs schimmelvlekken ver-oorzaken.
UW 306 CABRIOLET IN DETAIL 47
