dashboard Peugeot 306 C 2001 Handleiding (in Dutch)

UW 306 CABRIOLET IN EEN OOGOPSLAG3
1
- Verstelbaar zijventilatierooster.
2 - Zijruitontwaseming.
3 - Schakelaar verlichting, mist-
lampen* en claxon.
4 - Stuurwiel met airbag.
5 - Voorruitontwaseming.
6 - Stuur-/contactslot.
7 - Schakelaar ruitenwissers/-
sproeiers.
8 - Middelste verstelbare venti-
latieroosters.
9 - Autoradio*. 10
- Bediening verwarming/venti-
latie, airconditioning*.
11 - Schakelaars en bedienings-
organen: Aansteker Alarmknipperlichten Achterruitverwarming enverwarming buitenspiegels.
12 - Airbag passagierszijde.
13 - Dashboardkastje.
14 - Opbergvak.
15 - Asbak.
16 - Versnellingshendel.
17 - Handrem. 18
- Afstandsbediening autoradio*.
19 - Zekeringenkastje.
20 - Handgreep ontgrendelen
motorkap.
21 - Uitschakelen van airbag aan
passagierszijde.
22 - Blokkeerschakelaar elek-
trisch bediende portierruiten
achter.
23 - Koplampverstelling.
- Dimmer dashboardverlich- ting*.
24 - Schakelaar elektrisch
bediende spiegels.
- Schakelaars elektrisch bediende ruiten*.
* Volgens uitvoering.

Stuurwiel in hoogte verstellen Druk op de hendel om het stuurwiel te ontgrendelen. Zet het stuurwiel in de gewenste stand en trek aan de hendel om het stuur-wiel te vergrendelen.1 - Dimmerdashboardverlichting* Met de draaiknop wordt de sterkte van de dashboard-
verlichting geregeld.
Werkt alleen als de verlichting is inge- schakeld. 2 - Koplampverstelling* Afhankelijk van de belading kan de koplamphoogte afge-steld worden.
0 - 1 of 2 personen op de voorstoe-
len.
Ð - 3 personen.
1 - 4 personen.
2 - 4 personen + maximaal toege-
stane belading.
3 - Bestuurder + maximaal toege-
stane belading.
De koplampverstelling werkt alleen alshet dim- of grootlicht is ingeschakeld. Oorspronkelijke koplamphoogte: stand 0.
* Volgens uitvoering.
1
2
96
UW 306 CABRIOLET IN DETAIL

Onderste dashboardkastje
Trek aan de handgreep of draai aan de knop om het dashboardkastje teopenen. Sluit het dashboardkastje af met de contactsleutel*.
Zonneklep Klap de zonneklep naar voren om verblinding door zonlicht te voorko-men. Neem de klep bij de binnenspiegel los en draai hem opzij om verblindingvia de portierruit te voorkomen. De zonnekleppen zijn voorzien van make-upspiegels, aan de bestuur-derszijde is deze met een klepjeafgedekt.
99
UW 306 CABRIOLET IN DETAIL
UIT.
Plafonnier v——r Geleidelijk aan- en uitgaan van de verlichting bij het ope-
nen of sluiten van een portier. Brandt constant als het con- tact aan is of in de standaccessoires staat.
* Volgens uitvoering.

Onderste dashboardkastje
Trek aan de handgreep of draai aan de knop om het dashboardkastje teopenen. Sluit het dashboardkastje af met de contactsleutel*.
Zonneklep Klap de zonneklep naar voren om verblinding door zonlicht te voorko-men. Neem de klep bij de binnenspiegel los en draai hem opzij om verblindingvia de portierruit te voorkomen. De zonnekleppen zijn voorzien van make-upspiegels, aan de bestuur-derszijde is deze met een klepjeafgedekt.
99
UW 306 CABRIOLET IN DETAIL
UIT.
Plafonnier v——r Geleidelijk aan- en uitgaan van de verlichting bij het ope-
nen of sluiten van een portier. Brandt constant als het con- tact aan is of in de standaccessoires staat.
* Volgens uitvoering.

103
RIJDEN MET UW 306 CABRIOLET
AIRBAGSAIRBAGS VOOR
De airbags zijn speciaal ontworpen voor een betere veiligheid van deinzittenden bij ernstige aanrijdingen:ze vormen een aanvulling op dewerking van de veiligheidsgordels. De elektronische schoksensors regi- streren een plotselinge vertraging vande auto: als de drempelwaarde voorhet in werking treden wordt over-schreden, worden de airbags onmid-dellijk opgeblazen en vullen ze deruimte tussen de inzittenden en deauto. Direct na de aanrijding ontsnapt het gas zodat noch het zicht, noch heteventueel verlaten van de auto doorde inzittenden wordt belemmerd. De airbags treden niet in werking bij lichte aanrijdingen waarbij de veilig-heidsgordels zorgen voor eenafdoende bescherming; de kracht vande aanrijding is afhankelijk van hetsoort obstakel en de snelheid van deauto op dat moment. De airbags werken alleen als het contact aan is. Opmerking:
Het uit het kussen ont-
snappende gas kan enigszins irrite- ren. Deze zijn voor de bestuurder in hetmidden van het stuurwiel en voor depassagier in het dashboard aange-bracht. Ze worden tegelijkertijd geac-tiveerd (behalve als de airbag aanpassagierszijde is uitgeschakeld) bijfrontale aanrijdingen waarbij de kansbestaat op letsel aan hoofd en borst.
UITSCHAKELEN AIRBAG
AAN PASSAGIERSZIJDE Als uw auto is voorzien van een airbag aan passagierszijde, moetdeze altijd uitgeschakeld wordenals u een kinderzitje met de rug inde rijrichting op de voorstoelplaatst. Neem de sleutel uit het contact en steek deze in de schakelaar
1en
draai deze in stand Ç OFF È.
- Het verklikkerlampje op het instru- mentenpaneel brandt zolang deairbag is uitgeschakeld.
In de stand ÇOFFÈwerkt de airbag
aan passagierszijde bij een eventu-ele aanrijding niet.

104
RIJDEN MET UW 306 CABRIOLET
Voorzorgsmaatregelen met betrekking tot een airbag aanpassagierszijde Auto's met airbagschakelaar: - schakel de airbagaan passagiers- zijde uit als u eenkinderzitje met derug in de rijrichtingop de voorstoelplaatst.
- schakel de airbag in als er een pas-sagier op de voor-stoel zit.
Auto's zonder airbagschakelaar:
- plaats geen kinderzitje met de rug in de rijrich-ting op de voorstoel.
Leg in elk geval nooit uw
voeten, noch enig voorwerp op hetdashboard. Controle van werking Het goed functioneren van het systeem wordt aangegevendoor een verklikkerlampje in
het instrumentenpaneel. Als de airbag aan passagierszijde ingeschakeld is (stand ÒONÓ), gaat
het verklikkerlampje bij het aanzettenvan het contact gedurende 6 seconden branden. Als de airbag aan passagierszijde uit- geschakeld is (stand ÇOFFÈ) blijft het
verklikkerlampje branden. Raadpleeg in alle gevallen dat het
lampje knippert uw PEUGEOT-servi-cepunt. ZIJ-AIRBAGS Deze zijn aan de zijde van de portie- ren in de rugleuningen van de voor-stoelen aangebracht. Ze worden onafhankelijk van elkaar geactiveerd bij aanrijdingen van opzijwaarbij een kans bestaat op ernstigletsel aan buik, borst of hoofd. Het goed functioneren van het systeemwordt aangegeven door een verklikker-lampje in het instrumentenpaneel. Het lampje gaat bij het aanzetten van het contact gedurende 6 seconden branden.
Controle vanwerking
Als het verklikkerlampje:
Ð niet brandt na het aanzetten van het contact of,
Ð niet uitgaat na 6 seconden of,
Ð gedurende 5 minuten knippert en dan permanent brandt,
dient u uw PEUGEOT-servicepunt te raadplegen.
* Volgens uitvoering.
* Volgens uitvoering.
Zet de schakelaar weer op ÇONÈ
zodra het kinderzitje van de voorstoel wordt verwijderd.

104
RIJDEN MET UW 306 CABRIOLET
Voorzorgsmaatregelen met betrekking tot een airbag aanpassagierszijde Auto's met airbagschakelaar: - schakel de airbagaan passagiers- zijde uit als u eenkinderzitje met derug in de rijrichtingop de voorstoelplaatst.
- schakel de airbag in als er een pas-sagier op de voor-stoel zit.
Auto's zonder airbagschakelaar:
- plaats geen kinderzitje met de rug in de rijrich-ting op de voorstoel.
Leg in elk geval nooit uw
voeten, noch enig voorwerp op hetdashboard. Controle van werking Het goed functioneren van het systeem wordt aangegevendoor een verklikkerlampje in
het instrumentenpaneel. Als de airbag aan passagierszijde ingeschakeld is (stand ÒONÓ), gaat
het verklikkerlampje bij het aanzettenvan het contact gedurende 6 seconden branden. Als de airbag aan passagierszijde uit- geschakeld is (stand ÇOFFÈ) blijft het
verklikkerlampje branden. Raadpleeg in alle gevallen dat het
lampje knippert uw PEUGEOT-servi-cepunt. ZIJ-AIRBAGS Deze zijn aan de zijde van de portie- ren in de rugleuningen van de voor-stoelen aangebracht. Ze worden onafhankelijk van elkaar geactiveerd bij aanrijdingen van opzijwaarbij een kans bestaat op ernstigletsel aan buik, borst of hoofd. Het goed functioneren van het systeemwordt aangegeven door een verklikker-lampje in het instrumentenpaneel. Het lampje gaat bij het aanzetten van het contact gedurende 6 seconden branden.
Controle vanwerking
Als het verklikkerlampje:
Ð niet brandt na het aanzetten van het contact of,
Ð niet uitgaat na 6 seconden of,
Ð gedurende 5 minuten knippert en dan permanent brandt,
dient u uw PEUGEOT-servicepunt te raadplegen.
* Volgens uitvoering.
* Volgens uitvoering.
Zet de schakelaar weer op ÇONÈ
zodra het kinderzitje van de voorstoel wordt verwijderd.

ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap.
ONDERHOUD VAN UW 306 CABRIOLET35
Zekeringenkast dashboard Draai de schroef een kwart omwente- ling met een muntstuk los en verwij-der de afdekplaat om bij de zekerin-gen te komen.Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast. Maak gebruik van de in de kast aangebrachte speciale tang
A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
GOED DEFECT TANG A

ZEKERINGEN VERVANGEN De zekeringenkasten bevinden zich onder het dashboard en onder demotorkap.
ONDERHOUD VAN UW 306 CABRIOLET35
Zekeringenkast dashboard Draai de schroef een kwart omwente- ling met een muntstuk los en verwij-der de afdekplaat om bij de zekerin-gen te komen.Verwijderen en plaatsen van een zekering
Voordat u een zekering vervangt, dient u eerst de oorzaak van de storing op te sporen en te (laten) verhelpen. De nummers van de zekeringen zijn aangegevenop de zekeringenkast. Maak gebruik van de in de kast aangebrachte speciale tang
A.
Vervang een zekering altijd door een zekering met dezelfde stroomsterkte.
GOED DEFECT TANG A

ONDERHOUD VAN UW 306 CABRIOLET
36
* Volgens uitvoering.

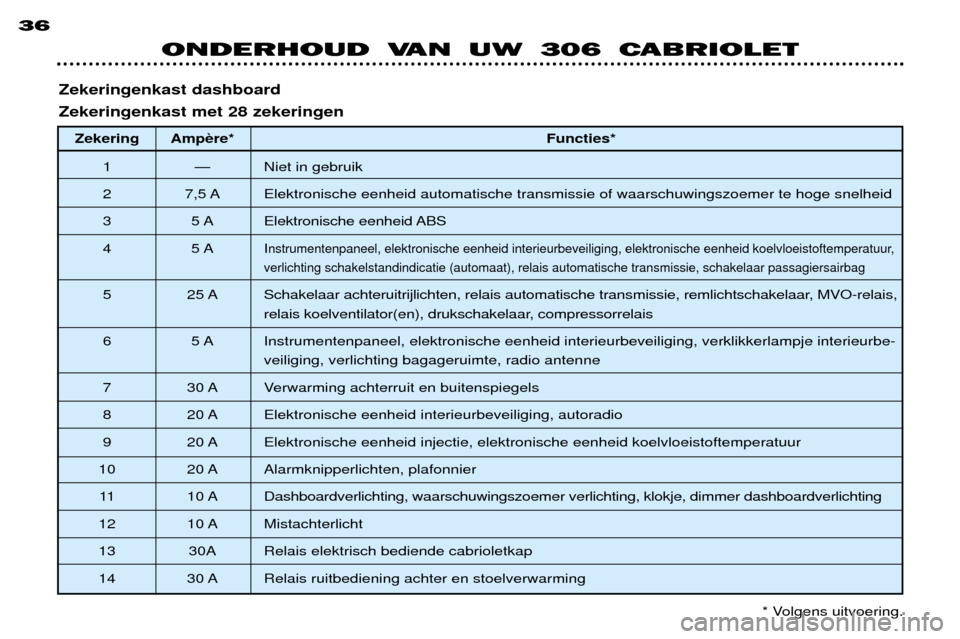

Zekeringenkast dashboard Zekeringenkast met 28 zekeringen
Zekering Amp Functies*
1 Ñ Niet in gebruik
2 7,5 A Elektronische eenheid automatische transmissie of waarschuwingszoemer te hoge snelheid
3 5 A Elektronische eenheid ABS45 AI
nstrumentenpaneel, elektronische eenheid interieurbeveiliging, elektronische eenheid koelvloeistoftemperatuur,
verlichting schakelstandindicatie (automaat), relais automatische transmissie, schakelaar passagiersairbag
5 25 A Schakelaar achteruitrijlichten, relais automatische transmissie, remlichtschakelaar, MVO-relais, relais koelventilator(en), drukschakelaar, compressorrelais
6 5 A Instrumentenpaneel, elektronische eenheid interieurbeveiliging, verklikkerlampje interieurbe- veiliging, verlichting bagageruimte, radio antenne
7 30 A Verwarming achterruit en buitenspiegels
8 20 A Elektronische eenheid interieurbeveiliging, autoradio
9 20 A Elektronische eenheid injectie, elektronische eenheid koelvloeistoftemperatuur
10 20 A Alarmknipperlichten, plafonnier 11 10 A Dashboardverlichting, waarschuwingszoemer verlichting, klokje, dimmer dashboardverlichting
12 10 A Mistachterlicht
13 30A Relais elektrisch bediende cabrioletkap
14 30 A Relais ruitbediening achter en stoelverwarming
