Peugeot 307 CC 2007.5 Manuale del proprietario (in Italian)

10
114

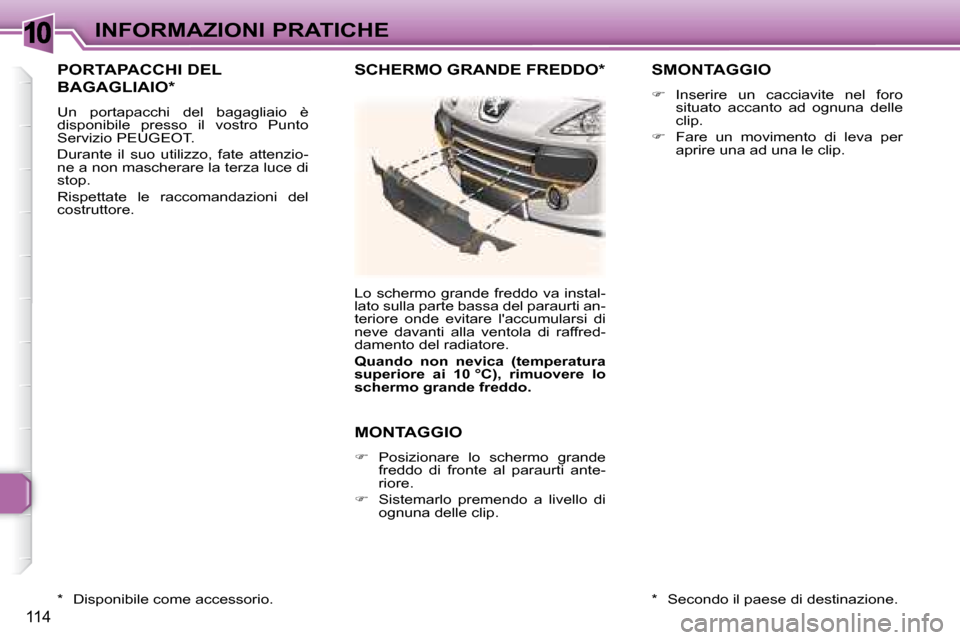

INFORMAZIONI PRATICHE
PORTAPACCHI DEL
BAGAGLIAIO *
Un portapacchi del bagagliaio è
disponibile presso il vostro Punto
Servizio PEUGEOT.
Durante il suo utilizzo, fate attenzio-
ne a non mascherare la terza luce di
stop.
Rispettate le raccomandazioni del
costruttore.
* Disponibile come accessorio.
SCHERMO GRANDE FREDDO *
* Secondo il paese di destinazione.
Lo schermo grande freddo va instal-
lato sulla parte bassa del paraurti an-
teriore onde evitare l'accumularsi di
neve davanti alla ventola di raffred-
damento del radiatore.

Quando non nevica (temperatura
superiore ai 10 °C), rimuovere lo
schermo grande freddo.
MONTAGGIO

 Posizionare lo schermo grande
freddo di fronte al paraurti ante-
riore.

 Sistemarlo premendo a livello di
ognuna delle clip. SMONTAGGIO

 Inserire un cacciavite nel foro
situato accanto ad ognuna delle
clip.

 Fare un movimento di leva per
aprire una ad una le clip.

10
!
i
115
INFORMAZIONI PRATICHE

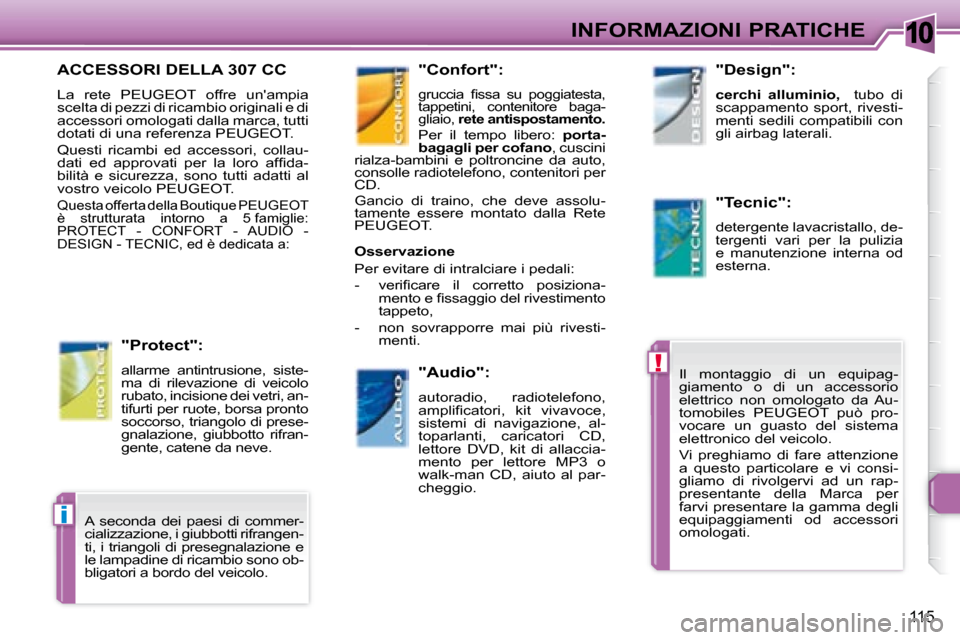

ACCESSORI DELLA 307 CC
La rete PEUGEOT offre un'ampia
scelta di pezzi di ricambio originali e di
accessori omologati dalla marca, tutti
dotati di una referenza PEUGEOT.
Questi ricambi ed accessori, collau-
dati ed approvati per la loro afi da-
bilità e sicurezza, sono tutti adatti al
vostro veicolo PEUGEOT.
Questa offerta della Boutique PEUGEOT
è strutturata intorno a 5 famiglie:
PROTECT - CONFORT - AUDIO -
DESIGN - TECNIC, ed è dedicata a :
"Confort":
gruccia i ssa su poggiatesta,
tappetini, contenitore baga-
gliaio, rete antispostamento.
Per il tempo libero: porta-
bagagli per cofano , cuscini
rialza-bambini e poltroncine da auto,
consolle radiotelefono, contenitori per
CD.
Gancio di traino, che deve assolu-
tamente essere montato dalla Rete
PEUGEOT. "Tecnic":
detergente lavacristallo, de-
tergenti vari per la pulizia
e manutenzione interna od
esterna.
"Protect":
allarme antintrusione, siste-
ma di rilevazione di veicolo
rubato, incisione dei vetri, an-
tifurti per ruote, borsa pronto
soccorso, triangolo di prese-
gnalazione, giubbotto rifran-
gente, catene da neve. "Audio":
autoradio, radiotelefono,
amplii catori, kit vivavoce,
sistemi di navigazione, al-
toparlanti, caricatori CD,
lettore DVD, kit di allaccia-
mento per lettore MP3 o
walk-man CD, aiuto al par-
cheggio. "Design":

cerchi alluminio, tubo di
scappamento sport, rivesti-
menti sedili compatibili con
gli airbag laterali.
Osservazione
Per evitare di intralciare i pedali:
- verii care il corretto posiziona- mento e i ssaggio del rivestimento
tappeto,
- non sovrapporre mai più rivesti- menti.
Il montaggio di un equipag-
giamento o di un accessorio
elettrico non omologato da Au-
tomobiles PEUGEOT può pro-
vocare un guasto del sistema
elettronico del veicolo.
Vi preghiamo di fare attenzione
a questo particolare e vi consi-
gliamo di rivolgervi ad un rap-
presentante della Marca per
farvi presentare la gamma degli
equipaggiamenti od accessori
omologati.
A seconda dei paesi di commer-
cializzazione, i giubbotti rifrangen-
ti, i triangoli di presegnalazione e
le lampadine di ricambio sono ob-
bligatori a bordo del veicolo.

11
116
TECHNICAL DATA MOTORIZZAZIONE E CAMBIO DI VELOCITÀ
MODELLI:
Tipi varianti versioni: 3B... NFUC RFJC RFJF
MOTORI A BENZINA 1,6 litri 16V
110 CV 2 litri 16V
143 CV
Cilindrara (cm 3
) 1 587 1 997
Alesaggio x corsa (mm) 78,5 x 82 85 x 88
Pot. max: norma CEE (kW/CV) 80/110 103/143
Regime di pot. max (giri/min) 5 800 6 000
Coppia max: norme CEE (Nm) 147 200
Regime di coppia max (giri/min) 4 000 4 000
Carburante Senza piombo Senza piombo
Marmitta catalitica Sì Sì

CAMBIO DI VELOCITÀ Manuale
(5 rapporti) Manuale
(5 rapporti) Automatico
(4 rapporti)

CAPACITÀ D'OLIO (in litri)
Motore (con sostituzione i ltro olio) 3,25 5
Cambio di velocità - Ponte 2 1,9 -

11
117
TECHNICAL DATA
MOTORIZZAZIONE E CAMBIO DI VELOCITÀ
MODELLI:
Tipi varianti versioni: 3B...RHRH
MOTORI DIESEL2 litri Turbo HDI 16V 136 CV
Cilindrata (cm3)1 997
Alesaggio x corsa (mm)85 x 88
Pot. max: norma CEE (kW)100
Regime de pot. max (giri/min)4 000
Coppia max: norme CEE (Nm)320
Regime di coppia max (giri/min)2 000
CarburanteGasolio
Marmitta cataliticaSi
Filtro antiparticolatoSi
CAMBIO DI VELOCITÀManuale
(6 rapporti)
CAPACITÀ D'OLIO (in litri)
Motore (con sostituzione i ltro olio)5,25
Cambio di velocità - Ponte2,4

11
118
TECHNICAL DATA
I consumi presentati in questa tabella corrispondono ai valori comunicati al momento della stampa. Questi valori di consumo vengono determinati secondo la Direttiva 80/1268/CEE. Possono va riare in funzione del comportamento al volante, delle condizioni di trafi co, delle condizioni meteorologiche, del caricamento del veicolo, della manutenzione e dell'uso degl i ac-cessori.
CONSUMISecondo direttiva 80/1268/CEE
MotoreCambiodi velocitàTipi varianti versioni 3B...Circuito urbano (litri/100 km)
Circuito extra urbano (litri/100 km)
Circuito misto (litri/100 km)
Emissione massica di CO2 (g/Km)
1,6 litri 16VManualeNFUC10,26,27,6178
2 litri 16V 143 CVManualeRFJC11,36,28,1192
2 litri 16V 180 CVAutomaticoRFJF12,2 6,3 8,4 199
2 l. Turbo HDI 16VManualeRHRH7,7 5,1 6 159

11
119
TECHNICAL DATA
Motori benzina1,6 litri 16V2 litri 16V 143 ch
Cambio di velocitàManualeManualeAutomatico
Tipi varianti versioni: 3B...NFUCRFJCRFJF

11
120
TECHNICAL DATA
Motori Diesel2 litri Turbo HDI 16V
Cambio di velocitàManuale
Tipi varianti versioni: 3B...RHRH

11
121
TECHNICAL DATA
DIMENSIONI (IN MM)

123
S
O S SOURCE
MODE BAND ESC
2
abc
5
jkl
8
tuv 3
def
6
mno
9
wxyz
1 4
ghi
7
pqrs
0 # MENU LIST
TA
PTY
DARK

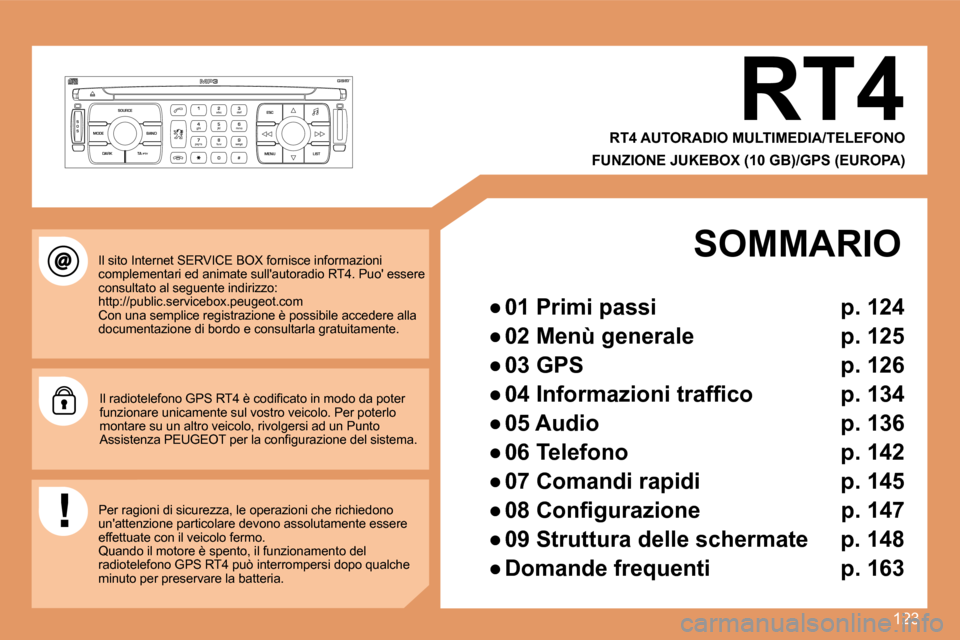

Il sito Internet SERVICE BOX fornisce informazioni
complementari ed animate sull'autoradio RT4. Puo' e ssere
consultato al seguente indirizzo:
http://public.servicebox.peugeot.com
Con una semplice registrazione è possibile accedere alla
documentazione di bordo e consultarla gratuitamente .
Il radiotelefono GPS RT4 è codiicato in modo da pot er
funzionare unicamente sul vostro veicolo. Per poter lo
montare su un altro veicolo, rivolgersi ad un Punto
Assistenza PEUGEOT per la conigurazione del sistema .
Per ragioni di sicurezza, le operazioni che richied ono
un'attenzione particolare devono assolutamente esse re
effettuate con il veicolo fermo.
Quando il motore è spento, il funzionamento del
radiotelefono GPS RT4 può interrompersi dopo qualch e
minuto per preservare la batteria. RT4
RT4 AUTORADIO MULTIMEDIA/TELEFONO
FUNZIONE JUKEBOX (10 GB)/GPS (EUROPA)
SOMMARIO

124
S
O S
SOURCE
MODE BAND ESC
2
abc
5
jkl
8
tuv 3
def
6
mno
9
wxyz
1 4
ghi
7
pqrs
0 # MENU LIST
TA
PTY
DARK
2
1
5
3 4
89 10 15
11 17 18
12 16
14
7
6
13

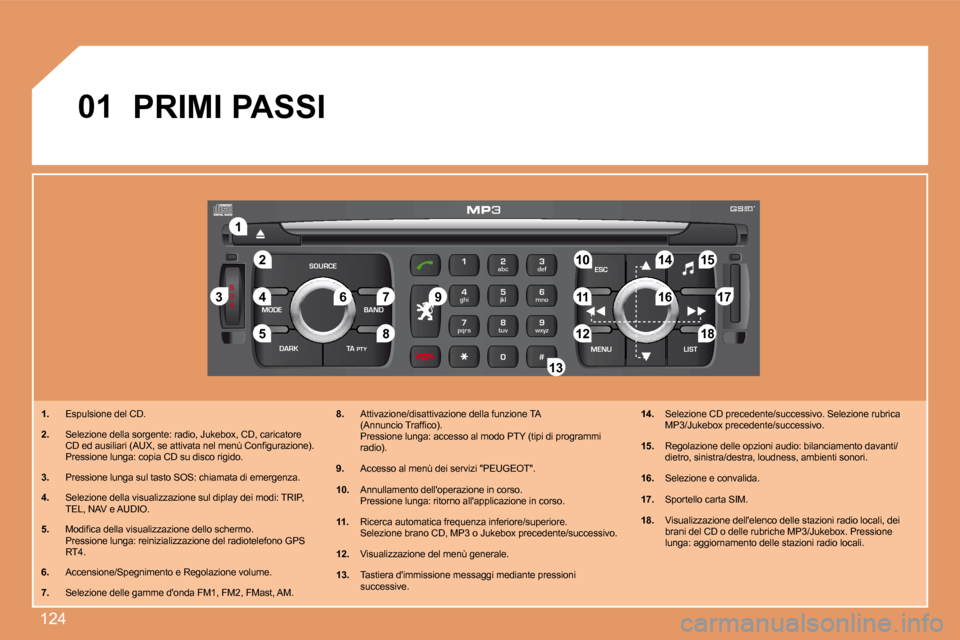

01
1. Espulsione del CD.
2. Selezione della sorgente: radio, Jukebox, CD, cari catore
CD ed ausiliari (AUX, se attivata nel menù Conigura zione).
Pressione lunga: copia CD su disco rigido.
3. Pressione lunga sul tasto SOS: chiamata di emergen za.
4. Selezione della visualizzazione sul diplay dei mod i: TRIP,
TEL, NAV e AUDIO.
5. Modiica della visualizzazione dello schermo.
Pressione lunga: reinizializzazione del radiotelef ono GPS
RT4.
6. Accensione/Spegnimento e Regolazione volume.
7. Selezione delle gamme d'onda FM1, FM2, FMast, AM. 8.
Attivazione/disattivazione della funzione TA
(Annuncio Trafico).
Pressione lunga: accesso al modo PTY (tipi di prog rammi
radio).
9. Accesso al menù dei servizi "PEUGEOT".
10. Annullamento dell'operazione in corso.
Pressione lunga: ritorno all'applicazione in corso .
11. Ricerca automatica frequenza inferiore/superiore.
Selezione brano CD, MP3 o Jukebox precedente/succe ssivo.
12. Visualizzazione del menù generale.
13. Tastiera d'immissione messaggi mediante pressioni
successive. 14.
Selezione CD precedente/successivo. Selezione rubr ica
MP3/Jukebox precedente/successivo.
15. Regolazione delle opzioni audio: bilanciamento dav anti/
dietro, sinistra/destra, loudness, ambienti sonori.
16. Selezione e convalida.
17. Sportello carta SIM.
18. Visualizzazione dell'elenco delle stazioni radio l ocali, dei
brani del CD o delle rubriche MP3/Jukebox. Pression e
lunga: aggiornamento delle stazioni radio locali.
PRIMI PASSI
