Peugeot 307 SW 2002.5 Návod k obsluze (in Czech)

22-07-2002
USPOŘÁDÁNÍ VNITŘNÍHO PROSTORU
1 - Odkládací skřínkaSkřínka je opatřená zámkem.
Pro otevření nadzvedněte páčku.
Po otevření víka se rozsvítí vnitřní osvětlení skřínky.
Ve skřínce je uzavíratelná větrací tryska, která do ní přivádí stejný vzduch, jako vyfukují větrací otvory v kabině. Uvnitř
skřínky se rovněž nacházejí tři zásuvky pro připojení videopřehrávače.
Je také opatřena prostory vyhrazenými pro odložení láhve s nápojem, pera, příručky pro uživatele vozidla, brýlí, žetonů atd.
2 - Popelník vpředu Přitáhněte víko pro otevření popelníku.
Pro vyprázdnění nejprve popelník otevřete, stlačte jazýček a vytáhněte jej.
3 - Odkládací prostor
4 - Elektrická zásuvka 12 V pro doplňky Je to zásuvka typu zapalovače cigaret a je opatřená krytkou. Elektrický proud je do ní přiváděn v poloze Příslušenství (1. polo -
ha klíče) a v následující poloze.
5 - Kapsa na dveřích
6 - Odkládací prostor/Držák na plechovky s nápojem
7 - Schránka na odpadky Pro vyprázdnění schránku úplně otevřete (až za bod odporu), potom přitažením uvolněte schránku z upevnění na víku.
Při zpětném umísťování zajistěte schránku na víku.
VÁŠ PEUGEOT 307 SW PODROBNĚ 123

22-07-2002
VÁŠ PEUGEOT 307 SW PODROBNĚ
124

22-07-2002
VÁŠ PEUGEOT 307 SW PODROBNĚ125

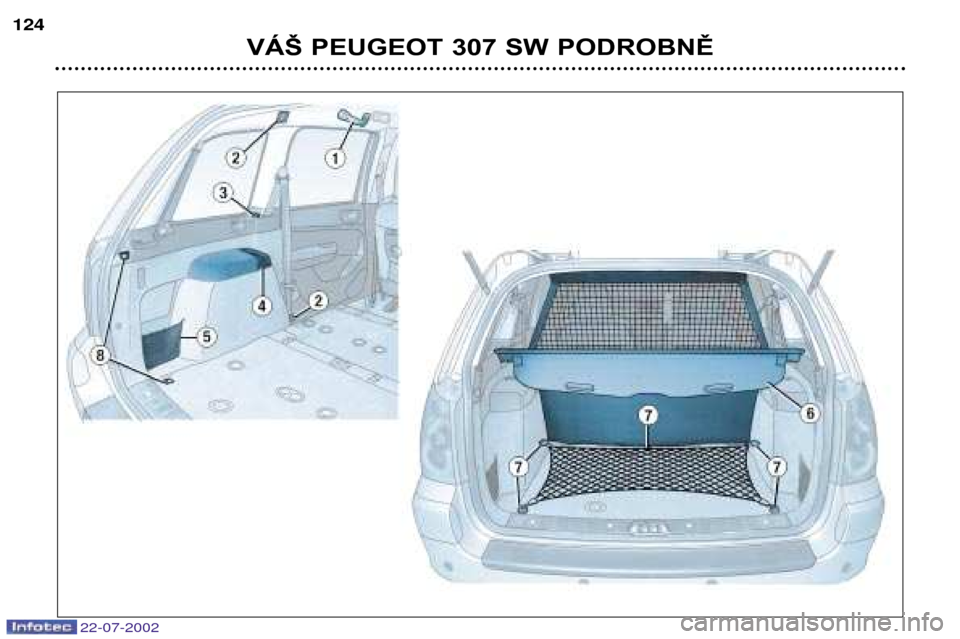

USPOŘÁDÁNÍ ZAVAZADLOVÉHO PROSTORU
1 - Držadla s háčky na oděv
2 - Upevnění vysoké zádržné sítě nákladu Vysoká zádržná síť nákladu může být namontována do
2. nebo 3. řady. Otevřete krytky příslušných horních upevňovacích bodů.
Zasuňte do těchto upevňovacích bodů konce kovové tyče.
Upevněte dva háčky popruhů neprůhledného plátna do
upevňovacích ok na podlaze.
Oka se nacházejí přímo pod příslušnými horními
upevňovacími body.
Napněte oba popruhy.
Upevněte dva háčky gumových pásů neprůhledného
plátna do týchž ok. Poznámka: síť musí být umístěna tak, aby byl vidět
štítek ze zavazadlového prostoru. To je zárukou správ-
ného průchodu bezpečnostního pásu prostředníhosedadla.
3 - Elektrická zásuvka 12 V pro doplňky Zásuvka 12 V typu zapalovače cigaret se nachází na
levém držáku krytu zavazadel.
Elektrický proud je do ní přiváděn při vypnutém zapa- lování.
4 - Zadní loketní opěrky s držadlem
5 - Úložné sítě Jedna z nich obsahuje zádržnou síť pro zavazadla.
6 - Kryt zavazadel Montáž:
– umístěte jeden konec navíječe krytu zavazadel do 2. řady, – stlačte druhý konec navíječe a dejte jej na místo,
– uvolněte jej, aby se zasunul,
– rozviňte kryt zavazadel až k sloupkům zavazadlové-
ho prostoru,
– zasuňte vodítka krytu zavazadel do kolejniček na sloupcích.
Demontáž:
– vyndejte vodítka krytu zavazadel z kolejniček na sloupcích,
– sviňte kryt zavazadel do jeho navíječe,
– stlačte navíječ a vyndejte jej z držáku ve 2. řadě. Pro uložení otočte navíječ a položte jej do místa dvou
úložných sítí, které nejprve snižte. Poznámka: navíječ má dva háčky pro upevnění
zádržné sítě pro zavazadla v závislosti na jejím umís- tění.
7 - Zádržná síť pro zavazadla Upevněte sedm háčků sítě do upevňovacích ok a
úchytů na podlaze.
8 - Upevnění zádržné sítě pro zavazadla do polohy "hamak" v místě zadních výklopných dveří
Složte síť napůl.
Upevněte dva prostřední háčky do upevňovacích ok na podlaze.
Upevněte čtyři zbývající háčky sítě ke sloupkům zava-
zadlového prostoru.
Viz konfigurace sítí (následující strana).

22-07-2002
VÁŠ PEUGEOT 307 SW PODROBNĚ
126
Příklady umístění sítí:
Zádržná síť pro zavazadla
umístěná na podlaze Zádržná síť pro zavazadla
upevněná jako "hamak" v místě
zadních výklopných dveří
Zádržná síť pro zavazadla
upevněná jako "hamak" v místěnavíječeVysoká zádržná síť nákladu ve 2.řadě
Zádržná síť pro zavazadla
upevněná do "L"
Kryt zavazadel uklizený v místě
dvou úložných sítí

22-07-2002
S: program sport.


: program sníh.
P ark (parkování) : pro znehybnění vozidlaa pro na-
startování motoru, ruční brzda zatažená nebo povo-
lená. R everse (jízda vzad) : pro couvání(tuto funkci volit,
když vozidlo stojí a motor běží na volnoběžné otáčky).N eutral (neutrál) : pro nastartování motoru a pro par-
kování , ruční brzda zatažená.
Poznámka: jestliže za jízdy nechtěně zvolíte polohu N,
nechte zpomalit vozidlo, teprve poté zvolte polohu Dpro
zrychlení.
D rive (jízda) : pro jízduv automatickém režimu.
M anual (ruční řazení) : pro jízduv ručním režimu.
VÁŠ PEUGEOT 307 SW PODROBNĚ 127
Rozjezd vozidla
Pro rozjezd vozidla s nastartovaným
motorem a pákou v poloze P:
musíte stlačit brzdový pedál,
aby bylo možné přesunout
páku z polohy P,
zvolte polohu R, D nebo M,
potom postupně uvolňujte brz-
dový pedál; vozidlo se ihned roz-jede.
Můžete se rovněž rozjet z polohy N:
povolte ruční brzdu, držte
stlačený brzdový pedál,
zvolte polohu R, D nebo M,
potom postupně uvolňujte brz-
dový pedál; vozidlo se ihned roz-jede.
POZOR
Když se motor točí na volnoběžné
otáčky a brzdy nejsou zatažené,
vozidlo se rozjede při zvolení R, D
nebo Mi bez stlačení pedálu akcele-
race.
Z tohoto důvodu nenechávejte děti
bez dozoru uvnitř vozidla s na-
startovaným motorem .
Jestliže je nutné provést některé
údržbové práce s motorem v chodu,
zatáhněte ruční brzdu a zvolte polo-hu P.
AUTOMATICKÁ PŘEVODOVKA "TIPTRONIC-SYSTEM PORSCHE" Automatická čtyřstupňová převodovka nabízí pohodlí zcela automatického
chodu , obohaceného o program sporta program sníh, nebo požitek z ručního
řazení rychlostí.
Kulisa volby funkcí Přesunováním páky v kulise se volí jednotlivé funkce.
Po provedení volby se rozsvítí kontrolka funkce na ukazateli přístrojové
desky.

22-07-2002
Automatická funkce
Automatické řazení čtyř převo-
dových stupňů :
zvolte polohu Dkulisy.
Převodovka neustále volí převodový
stupeň nejlépe uzpůsobený následu-
jícím parametrům:
- styl řízení,
- profil vozovky,
- zatížení vozidla.
Převodovka tedy pracuje v
samopřizpůsobovacím režimu bez
zásahu z Vaší strany.
POZOR
Za jízdy vozidla nikdy nevolte polohu N .
Nevolte polohy Pnebo R, dokud
vozidlo úplně nestojí.
Nesnažte se optimalizovat brzdění
na kluzkém povrchu vozovky
přeřazováním z jedné polohy dodruhé. Poznámky
Pro maximální zrychlení bez nutnos-
ti přesunování volicí páky sešlápněte
rychle až na doraz pedál akcelerace
(kick down). Převodovka automatic-
ky zařadí nižší převodový stupeň
nebo ponechá stávající stupeň až do
maximálních otáček motoru.
Při brzdění převodovka automaticky
přeřadí na nižší stupeň pro zajištění
účinného brzdění motorem. Jestliže prudce uvolníte pedál akce-
lerace, převodovka nezařadí vyšší
stupeň z důvodu zlepšení bezpeč-nosti.
Programy Sport a Sníh
Navíc k režimu samopřizpůsobení
máte k dispozici dva zvláštní programy.
Program se zobrazí na displeji přístro-
jové desky.
Program Sport
Po nastartování a zvolení polohy Dstiskněte tlačítko S.
Převodovka dává automaticky
přednost dynamické jízdě.
Program Sníh
Tento program usnadňuje rozjezd a
přenos hnací síly zejména na povr-
chu se slabou přilnavostí. Po nastartování a zvolení polohy Dstiskněte tlačítko

.
Převodovka se přizpůsobí jízdě na
kluzkém povrchu vozovky. Poznámka: kdykoli se můžete vrátit
do samopřizpůsobovacího programu. Stiskněte znovu tlačítko Snebo


pro vypnutí příslušného pro-
gramu. Ruční funkce
Ruční řazení
čtyř převodových
stupňů :
přesuňte páku v kulise do polohy M,
zatlačte páku směrem ke značce
+ pro zařazení vyšší rychlosti,
přitáhněte páku směrem ke
značce – pro zařazení nižšírychlosti.
Přeřazení z polohy D(jízda v auto-
matickém režimu) do polohy M(jízda
v ručním režimu) může být provede-
no kdykoli. Poznámky
Přeřazení z jedné rychlosti na dru-
hou je provedeno, jen když to
umožní rychlost vozidla a otáčky
motoru, jinak jsou dočasně
využívány charakteristiky automatic-
ké funkce.
Při zastavení nebo při velmi nízké
rychlosti zvolí převodovka automa-
ticky stupeň M1.
Programy S(sport) a

(sníh) nejsou
při ručním režimu funkční.
VÁŠ PEUGEOT 307 SW PODROBNĚ
128

22-07-2002
Povolení
Stlačte tlačítko a přitáhněte páku
kousek nahoru, potom ji povolte.Rozsvícení této kontrolky
doprovázené zvukovým
signálem a hlášením "zapo-
menutá ruční brzda" na
vícefunkční obrazovce zna-
mená, že ruční brzda zůstala
zatažená nebo není dostatečně
Funkční anomálie
Jakákoli závada funkce je signali-
zována zvukovým signálem,hlášením "Anomálie automatické
převodovky" na vícefunkční obra-
zovce a blikáním kontrolek Sport a
Sníh na přístrojové desce.
V takovém případě převodovka pra-
cuje v nouzovém režimu (trvale
zařazený 3. převodový stupeň). Při
volení z Pna Ra z Nna Rucítíte
silný ráz (nepředstavuje nebezpečí
pro převodovku).
Nepřekročte rychlost 100 km/h (v rámci
limitu daného místními předpisy).
Urychleně se obraťte na servis
PEUGEOT. Rozsvícení této kontrolky,
doprovázené zvukovým
signálem a hlášením
"Anomálie brzd"
na více-
funkční obrazovce, udává
poruchu funkce elektronického roz-
dělení brzdného účinku, která by
mohla vést ke ztrátě kontroly nad
vozidlem při brzdění.
Je nutné zastavit.
Obraťte se na servis PEUGEOT.
RUČNÍ (PARKOVACÍ) BRZDA Zatažení
Pro znehybnění vozidla zatáhněte
páku ruční brzdy. Pozor:
při parkování ve svahu vytoč-
te kola k chodníku a zatáhněte páku
ruční brzdy. ANTIBLOKOVACÍ SYSTÉM ABS
Systém ABS s elektronickým rozdě-
lením brzdného účinku (REF)
zlepšuje stabilitu a ovladatelnost
vozidla zvláště na špatném nebo
kluzkém povrchu vozovky. Poznámka:
v případě výměny kol
(pneumatik a disků) ověřte, že jsou
nová kola homologovaná.
Antiblokovací zařízení se uvede do
chodu automaticky při nebezpečí
zablokování kol.
VÁŠ PEUGEOT 307 SW PODROBNĚ 129
V případě závady baterie:
jestliže je páka v polozeP , nebude možné přeřadit
do jiné polohy. Normální funkce antiblokovacího
systému se může za určitých
podmínek projevovat slabými
vibracemi brzdového pedálu.
V případě nouzového brzdění
stlačte pedál velmi silně a
nepřerušujte tlak na pedál.

22-07-2002
Povolení
Stlačte tlačítko a přitáhněte páku
kousek nahoru, potom ji povolte.Rozsvícení této kontrolky
doprovázené zvukovým
signálem a hlášením "zapo-
menutá ruční brzda" na
vícefunkční obrazovce zna-
mená, že ruční brzda zůstala
zatažená nebo není dostatečně
Funkční anomálie
Jakákoli závada funkce je signali-
zována zvukovým signálem,hlášením "Anomálie automatické
převodovky" na vícefunkční obra-
zovce a blikáním kontrolek Sport a
Sníh na přístrojové desce.
V takovém případě převodovka pra-
cuje v nouzovém režimu (trvale
zařazený 3. převodový stupeň). Při
volení z Pna Ra z Nna Rucítíte
silný ráz (nepředstavuje nebezpečí
pro převodovku).
Nepřekročte rychlost 100 km/h (v rámci
limitu daného místními předpisy).
Urychleně se obraťte na servis
PEUGEOT. Rozsvícení této kontrolky,
doprovázené zvukovým
signálem a hlášením
"Anomálie brzd"
na více-
funkční obrazovce, udává
poruchu funkce elektronického roz-
dělení brzdného účinku, která by
mohla vést ke ztrátě kontroly nad
vozidlem při brzdění.
Je nutné zastavit.
Obraťte se na servis PEUGEOT.
RUČNÍ (PARKOVACÍ) BRZDA Zatažení
Pro znehybnění vozidla zatáhněte
páku ruční brzdy. Pozor:
při parkování ve svahu vytoč-
te kola k chodníku a zatáhněte páku
ruční brzdy. ANTIBLOKOVACÍ SYSTÉM ABS
Systém ABS s elektronickým rozdě-
lením brzdného účinku (REF)
zlepšuje stabilitu a ovladatelnost
vozidla zvláště na špatném nebo
kluzkém povrchu vozovky. Poznámka:
v případě výměny kol
(pneumatik a disků) ověřte, že jsou
nová kola homologovaná.
Antiblokovací zařízení se uvede do
chodu automaticky při nebezpečí
zablokování kol.
VÁŠ PEUGEOT 307 SW PODROBNĚ 129
V případě závady baterie:
jestliže je páka v polozeP , nebude možné přeřadit
do jiné polohy. Normální funkce antiblokovacího
systému se může za určitých
podmínek projevovat slabými
vibracemi brzdového pedálu.
V případě nouzového brzdění
stlačte pedál velmi silně a
nepřerušujte tlak na pedál.

22-07-2002
SYSTÉM PROTI PROKLUZU
KOL (ASR) A DYNAMICKÉ
ŘÍZENÍ STABILITY (ESP)
Tyto dva systémy jsou spojené a
doplňují ABS.
Systém ASR optimalizuje přenos
hnací síly, aby nedocházelo k proklu-
zování kol. Působí na brzdy hnacích
kol a motor. Umožňuje rovněž zlepšit
směrovou stabilitu vozidla při akcele-raci.
V případě odchylky mezi dráhou
vozidla a dráhou požadovanou
řidičem systém ESP působí automa-
ticky na brzdu jednoho nebo několi-
ka kol a na motor pro zajištění
požadované dráhy vozidla.
Kontrola funkceJestliže dojde k poruše
funkce těchto systémů,
rozsvítí se kontrolka na
přístrojové desce, doprová-
zená zvukovým signálem a
hlášením "ESP/ASR mimo provoz"
na vícefunkční obrazovce.
Obraťte se na servis PEUGEOT pro
provedení kontroly systému.
VÁŠ PEUGEOT 307 SW PODROBNĚ
130
Systém ESP poskytuje
zvýšenou bezpečnost při
normální jízdě, ale řidič
se nesmí domnívat, že
může riskovat nebo jet
příliš vysokou rychlostí.
Funkce tohoto systému je
zajištěna za podmínky, že jsou
dodržovány pokyny výrobce,
týkající se kol (pneumatiky a
disky), součástí brzdového systé-
mu, elektronických součástí a
rovněž předepsané postupy pro
montáž a opravy sítě Peugeot.
Po nárazu nechte ověřit systém v
servisu PEUGEOT.
SYSTÉM POMOCI PŘI
NOUZOVÉM BRZDĚNÍ
Tento systém umožňuje v případě nou-
zového brzdění rychleji dosáhnout
optimálního brzdného tlaku, a tím snížit
brzdnou vzdálenost.
Uvede se do činnosti v závislosti na
rychlosti stlačení brzdového pedálu.
Činnost systému se projevízmenšením odporu pedálu a zvýšením
účinnosti brzdění.

22-07-2002
REGULÁTOR RYCHLOSTI
Regulátor rychlosti umožňuje
udržovat stálou rychlost vozidla
naprogramovanou řidičem nezávisle
na profilu vozovky a bez působení
na plynový nebo brzdový pedál.
Aby mohla být požadovaná rychlost
uložena do paměti zařízení, musí být
vyšší než přibližně 40 km/h a musí
být zařazený čtvrtý nebo pátý převo-
dový stupeň. Zapnutí regulátoru
Otočte kolečko 1do polohy ON.
Můžete naprogramovat rychlost. Přesuňte kolečko 1do polohy
OFF pro vypnutí systému.
Programování rychlosti
Jakmile dosáhnete požadovanou
rychlost, stiskněte tlačítko 2nebo 3.
Rychlost je uložena do paměti
regulátoru a bude automatickyudržována. Poznámka: je možné dočasně
zrychlit bez neutralizování regulátoru rychlosti.
Neutralizace naprogramované rychlosti
Jestliže si přejete dočasně neutrali-
zovat naprogramovanou rychlost: stiskněte tlačítko 4nebo stlačte
brzdový či spojkový pedál. Zapnutí udržování
naprogramované rychlosti
Po neutralizaci stiskněte tlačítko
4.
Vaše vozidlo pojede rychlostí, která
byla naposledy naprogramována.
Změna naprogramované rychlosti
Pro zvýšení naprogramované rychlosti: stiskněte tlačítko 3;
uvolněte jej, jakmile dosáhnete
požadovanou rychlost.
Pro snížení naprogramovanérychlosti: stiskněte tlačítko 2;
uvolněte jej, jakmile dosáhnete
požadovanou rychlost.
Zrušení naprogramované rychlosti Otočte kolečko 1do polohy OFF
nebo vypněte zapalování.
VÁŠ PEUGEOT 307 SW PODROBNĚ 131
Nepoužívejte regulátor
rychlosti na kluzké vozov-
ce nebo v hustém sil-
ničním provozu.
