Peugeot 307 SW 2002.5 Návod k obsluze (in Czech)

22-07-2002
Nikdy nejezděte s demon-
tovanými opěrkami hlavy.
Opěrky hlavy musí být při
jízdě namontované a
správně seřízené.
5. Loketní opěrkyOpěrky je možné sklopit a vy-
jmout z vozidla.
Pro jejich demontáž stiskněte
tlačítko umístěné mezi loketní
opěrkou a bokem sedadla a
opěrku vytáhněte.
6. Nastavení výšky a sklonu opěrky hlavy
Pro zvednutí nebo posunutí
opěrky dolů ji přitáhněte směrem
dopředu a současně ji posuňte.
Pro vytažení opěrku posuňte do
horní polohy, nadzvedněte
jazýček pomocí mince a přitáh-
něte opěrku současně směrem
dopředu a nahoru.
Pro zpětné nasazení opěrky
zasuňte její tyčky svisle v ose
opěradla do otvorů v sedadle. Aktivní opěradlo
(přední sedadlo)
Opěradlo má zařízení, které brání
"ráně do vazu" v případě kolize.
Při nárazu zezadu: tlak těla na opě-
radlo sedadla způsobí, že se opěrka
hlavy posune směrem dopředu a
nahoru, čímž zabrání prudkému
zvrácení hlavy cestujícího dozadu.
7. Úložné zásuvky
Pod oběma předními sedadly se
nachází úložná zásuvka.
– Pro otevření zásuvku nazdvedněte a přitáhněte.
– Pro vytažení ji posuňte až na doraz, zatlačte na konce vodicích
lišt, nadzvedněte a vytáhnětezásuvku.
Do zásuvek neukládejte těžké
předměty.
Prostor v podlaze pod předním
sedadlem spolujezdce umožňuje
uložit lékárničku a výstražný trojú-
helník (malý model).
8. Stoleček jako v letadle
Na zadní straně obou předních
sedadel máte k dispozici stolečky,
jaké se používají v letadle. Jsou
opatřeny výliskem na odložení ple-
chovky s nápojem. ZADNÍ OPĚRKY HLAVY
Opěrky mají jednu polohu pro
používání (horní) a jednu pro ukli-
zení (spodní). Opěrky je možné ze sedadel vymon- tovat.
Pro vyndání opěrek je vytáhněte
nahoru až na doraz a stlačte západ-
ku (boční sedadlo) nebo dvě západ-
ky (prostřední sedadlo).
VÁŠ PEUGEOT 307 SW PODROBNĚ
89
Nastavení je správné, jestliže
horní kraj opěrky je v úrovni
temene hlavy.

22-07-2002
Nikdy nejezděte s demon-
tovanými opěrkami hlavy.
Opěrky hlavy musí být při
jízdě namontované a
správně seřízené.
5. Loketní opěrkyOpěrky je možné sklopit a vy-
jmout z vozidla.
Pro jejich demontáž stiskněte
tlačítko umístěné mezi loketní
opěrkou a bokem sedadla a
opěrku vytáhněte.
6. Nastavení výšky a sklonu opěrky hlavy
Pro zvednutí nebo posunutí
opěrky dolů ji přitáhněte směrem
dopředu a současně ji posuňte.
Pro vytažení opěrku posuňte do
horní polohy, nadzvedněte
jazýček pomocí mince a přitáh-
něte opěrku současně směrem
dopředu a nahoru.
Pro zpětné nasazení opěrky
zasuňte její tyčky svisle v ose
opěradla do otvorů v sedadle. Aktivní opěradlo
(přední sedadlo)
Opěradlo má zařízení, které brání
"ráně do vazu" v případě kolize.
Při nárazu zezadu: tlak těla na opě-
radlo sedadla způsobí, že se opěrka
hlavy posune směrem dopředu a
nahoru, čímž zabrání prudkému
zvrácení hlavy cestujícího dozadu.
7. Úložné zásuvky
Pod oběma předními sedadly se
nachází úložná zásuvka.
– Pro otevření zásuvku nazdvedněte a přitáhněte.
– Pro vytažení ji posuňte až na doraz, zatlačte na konce vodicích
lišt, nadzvedněte a vytáhnětezásuvku.
Do zásuvek neukládejte těžké
předměty.
Prostor v podlaze pod předním
sedadlem spolujezdce umožňuje
uložit lékárničku a výstražný trojú-
helník (malý model).
8. Stoleček jako v letadle
Na zadní straně obou předních
sedadel máte k dispozici stolečky,
jaké se používají v letadle. Jsou
opatřeny výliskem na odložení ple-
chovky s nápojem. ZADNÍ OPĚRKY HLAVY
Opěrky mají jednu polohu pro
používání (horní) a jednu pro ukli-
zení (spodní). Opěrky je možné ze sedadel vymon- tovat.
Pro vyndání opěrek je vytáhněte
nahoru až na doraz a stlačte západ-
ku (boční sedadlo) nebo dvě západ-
ky (prostřední sedadlo).
VÁŠ PEUGEOT 307 SW PODROBNĚ
89
Nastavení je správné, jestliže
horní kraj opěrky je v úrovni
temene hlavy.

22-07-2002
ZADNÍ SEDADLA
Seřizování vzdálenosti*
Nadzvedněte tyč Aa posuňte sedad-
lo směrem dopředu nebo dozadu.
Ze 3. řady můžete přitáhnout popruhB a posunout sedadlo směrem
dopředu nebo dozadu.
Tento manévr usnadní vystupování
cestujících ze 3. řady, když je sklo-
pené sedadlo ve 2. řadě.
Seřizování sklonu opěradla
Přitáhněte popruh C(dva popruhy u
všech bočních sedadel a jeden
popruh u prostředního sedadla) a
nastavte požadovaný sklon.
Uvolněte popruh pro zajištění polohy.
Pro seřízení sklonu sedadla ze 3.
řady nebo zavazadlového prostoru
přitáhněte popruh Cumístěný na
zadní straně sedadla. Poznámka: doplňkové sedadlo je
možno naklonit a složit pomocí jedno-
ho popruhu C, umístěného na zadní
straně pravého nebo levého sedadla. Složení bočního sedadla:
přístup ke 3. řadě:
Dejte opěrku hlavy do spodní polohy.
Posuňte sedadlo co nejvíce doza- du
s pomocí tyče A.
Sklopte opěradlo na sedák s pomocípopruhu C.
Poznámka: můžete opěradlo zablo-
kovat v této poloze zatlačením na něj (demontáž).
Posuňte ovladač Dsměrem nahoru
pro odjištění zadních noh.
Dejte sedadlo do "složené" polohy. vystupování ze 3. řady nebo
sklopení ze zavazadlovéhoprostoru:
Dejte opěrku hlavy do spodní polohy.
Posuňte sedadlo co nejvíce doza- du
s pomocí popruhu B.
Sklopte opěradlo na sedák s pomocípopruhu C.
Poznámka: můžete opěradlo zablo-
kovat v této poloze zatlačením na něj(demontáž).
Posuňte ovladač Dsměrem nahoru
pro odjištění zadních noh.
Dejte sedadlo do "složené" polohy.
VÁŠ PEUGEOT 307 SW PODROBNĚ
90
Za jízdy připevněte zádržný popruh (umístěný v kapse na příslušném
předním sedadle):
- ve 2. řadě jej na jedné straně upevněte k přenášecímu madlu G a na
druhé k držadlu,
- ve 3. řadě jej na jedné straně upevněte k přenášecímu madlu G a na druhé k držadlu zadní loketní opěrky. * Mimo doplňkového sedadla.

22-07-2002
VÁŠ PEUGEOT 307 SW PODROBNĚ91
Poloha "stoleček"
prostředního sedadla
Dejte opěrku hlavy do spodní polohy.
Sklopte opěradlo na sedák s pomocí popruhu C.
Nyní máte k dispozici stoleček se
čtyřmi výlisky na nápoje, dvěma na
pero a odkládacím prostorem pro
dokumenty.
Složení prostředního sedadla
Dejte opěrku hlavy do spodní polohy.
Posuňte sedadlo co nejvíce doza- du s pomocí tyče Anebo popruhu B.
Sklopte opěradlo na sedák s pomocípopruhu C.
Poznámka: můžete opěradlo zablo-
kovat v této poloze zatlačením na něj(demontáž).
Posuňte ovladač Dsměrem nahoru
pro odjištění zadních noh.
Dejte sedadlo do "složené" polohy.
Za jízdy připevněte zádržný
popruh (umístěný v kapse přední-
ho sedadla) na jedné straně k
přenášecímu madlu G a na druhé
straně k držadlu. Složení doplňkového sedadla
Dejte opěrku hlavy do spodní polohy.
Posuňte popruh
C(umístěný na
zadní straně pravého nebo levého
sedadla) směrem dolů a současně
ho přitáhněte směrem dozadu a
zároveň zatlačte na opěradlo pro
jeho odjištění. Poznámka: můžete opěradlo zablo-
kovat v této poloze zatlačením na něj (demontáž).
Posuňte dvě páčky Esměrem naho-
ru pro odblokování zadních noh.
Dejte sedadlo do "složené" polohy.
Za jízdy připevněte zádržný
popruh (umístěný v kapse doplň-
kového sedadla) na jedné straně k
přenášecímu madlu G a na druhé
straně k držadlu zadní loketní
opěrky.

22-07-2002
Demontáž sedadla
Složte příslušné sedadlo.
Přepněte dvě červené páčky Fpod
sedadlem pro odjištění předních noh.
Nadzvedněte sedadlo a při
přenášení použijte madlo G.
Ve třetí řadě nasaďte krytky na kot-
vicí body, aby byla podlaha zavazad-
lového prostoru rovná. Montáž sedadla
Ve třetí řadě vyjměte nejprve pomocí šroubováku nebo mince krytky z kot-
vicích bodů na podlaze.
Před montáží sedadel do 3. řady
posuňte sedadla ve 2. řadě směremdopředu.
Ověřte, že žádný předmět neucpal
kotvicí body na podlaze a nebrání
tedy správnému zajištění nohsedadla.
Přeneste sedadlo s pomocí madla G
.
Nasaďte přední nohy do kotvicíchbodů.
Zajištěné Odjištěné
Přitáhněte ovladač Dsměrem naho-
ru pro ověření, že jsou zadní nohy odjištěné.
Překlopte složené sedadlo směrem dozadu. Zadní nohy se automaticky zajistí,
stejně jako dvě červené páčky
F.
Ověřte, že je sedadlo dobře upev-
něné v kotvicích bodech. Odjistěte opěradlo přitažením popru- hu C, potom opěradlo narovnejte.
Pro zajištění doplňkových sedadel
zatlačte na dvě páčky E.
VÁŠ PEUGEOT 307 SW PODROBNĚ
92
Opěradlo na sedáku
příležitostně zablokujte,
aby byla zajištěna dlouhá
životnost potahu sedadla.
Nepokládejte zavazadla na
složená sedadla.
Nikdy nepoužívejte seřizovací
popruhy pro demontáž, montáž
nebo přenášení sedadla.

22-07-2002
Úchyty "Isofix"
Upevňovací úchyty Isofix jsou k dis-
pozici na dvou zadních bočních
sedadlech. Slouží k upevnění děts-
ké sedačky , specificky určené pro
vozidla značky PEUGEOT a prodá-
vané v její síti. Zámky na dětské sedačce se zahák-
nou za úchyty Isofix na sedadle, díky
čemuž je montáž sedačky bezpečná
a rychlá. Touto specifickou dětskou sedačkou
je zařízení KIDDY Isofix. Používá se
v poloze zády ke směru jízdy (když
jsou boční sedadla posunutá smě-
rem ke středu) pro děti od narození
do 13 kg a v poloze čelem ke směru
jízdy pro děti s váhou 9 až 18 kg.
V poloze čelem ke směru jízdy musí být
přední sedadlo nastaveno do
střední polohy na kolejničce a
musí mít narovnané opěradlo.
V tomto případě je povinné součas-
né použití úchytů Isofix, předního
ochranného dílu sedačky a bezpeč-
nostního pásu.
Sedačku KIDDY Isofix můžete
rovněž namontovat na boční sedad-
lo ve 2. řadě, které umístíte do 3.
řady. V tomto případě musí být
sedačky KIDDY Isofix upevněna
zády ke směru jízdy a její skelet se
musí opírat o opěradlo příslušného
sedadla ve 2. řadě.
VÁŠ PEUGEOT 307 SW PODROBNĚ 93
Tuto sedačku je rovněž možno
použít na sedadlech nevybavených
úchyty Isofix: v takovém případě
musí být povinně připevněna k
sedadlu vozidla pomocí tříbodového
bezpečnostního pásu.
Když je sedačka KIDDY Isofix
namontovaná v poloze zády ke
směru jízdy na předním sedadle
spolujezdce, je nutné neutralizo-
vat nafukovací vak "airbag" spo-lujezdce.
Jinak by mohlo dojít k usmrcení
nebo vážnému zranění dítěte v
případě rozvinutí vaku.
Řiďte se pokyny pro montáž děts-
ké sedačky, uvedenými v
montážním návodu jejíhovýrobce.

22-07-2002
DĚTSKÉ SEDAČKY
Při konstrukci všech vozů věnuje automobilka PEUGEOT problematice ochrany dětí velikou péči. Nicméně bezpečnost Vašich
dětí závisí také na Vás.
Pro zajištění optimální bezpečnosti dbejte na následující doporučení:
- používání homologovaného zádržného systému*, uzpůsobeného váze dítěte, je povinné při transportu dětí mladších 10let* na místech vybavených bezpečnostními pásy,
- na místě spolujezdce vpředu* nesmí být děti mladší 10 let* převáženy v poloze čelem ke směru jízdy**. Je povolena poloha zády ke směru jízdy. V této poloze je povinné neutralizovat nafukovací vak "airbag" spolujezdce.
Automobilka PEUGEOT doporučuje následující zařízení, která prošla jejími početnými testy:
Od narození do 18 měsíců (do 13 kg)
"Britax Babysure": upevňuje se zády ke směru jízdy na předním i zadních sedadlech pomocí tříbodového bezpeč-
nostního pásu.
Vpředu musí být sedadlo spolujezdce ve střednívzdálenosti (střední poloha na kolejničce).
Od 9 měsíců do 3 až 4 let (9 až 18 kg) "Römer Prince": upevňuje se na zadní sedadla pomocí tříbodového bezpečnostního pásu.
Pro bezpečnost dítěte je nutné, aby sedačka a její přední část ve formě stolečku nebyly nikdy od sebe odděleny.
Od 3 do 6 let (15 až 25 kg) "Römer Vario": upevňuje se na zadní sedadla pomocí tříbodového bezpečnostního pásu.
VÁŠ PEUGEOT 307 SW PODROBNĚ
94
1
2
3

22-07-2002
VÁŠ PEUGEOT 307 SW PODROBNĚ95
Nenechte nikdy dítě nebo
zvíře ve vozidle s
uzavřenými okny na
přímém slunci.
Nikdy nenechávejte klíčky v dosa-
hu dětí uvnitř vozidla.
Neutralizujte nafukovací vak "air-
bag" spolujezdce, když je na
sedadle spolujezdce vpředu umís-
těna dětská sedačka zády ke
směru jízdy.
Jinak by mohlo při nafouknutí
vaku dojít k usmrcení nebo
vážnému poranění dítěte.
Přesně dodržujte pokyny pro
montáž sedačky, které jsou uve-
dené v návodu k použití dětskýchsedaček.Od 3 do 10 let (15 až 36 kg)
"Recaro Start": upevňuje se na zadní sedadla pomocí tříbodového bezpeč-
nostního pásu.
Výška a šířka opěradla musí být seřízeny podle věku a tělesných rozměrů dítěte.
"Klippan Optima": upevňuje se na zadní sedadla pomocí tříbodového bez-
pečnostního pásu.
Od 6 let (přibližně 22 kg) používejte pouze podložku.
Dbejte na to, aby byly tříbodové bezpečnostní pásy nebo zvláštní popruhy
sedačky správně zapnuty a napnuty co nejblíže k tělu dítěte, a to i při jízdě na
krátkou vzdálenost.
Aby nedošlo k náhodnému otevření dveří: používejte dětskou pojistku.
Dbejte na to, aby zadní okna nebyla otevřena víc než o jednu třetinu.
* Podle předpisů platných v příslušné zemi.
** Vyjma případu, kdy jsou zadní místa již obsazena dalšími dětmi nebo nelze zadní sedadla použít (jsou vymontovaná, sklopená). V takovém případě
posuňte sedadlo spolujezdce zcela dozadu a ponechte aktivní nafukovací vak"airbag".
4
5

22-07-2002
VÁŠ PEUGEOT 307 SW PODROBNĚ
96
Souhrn možností montáže zádržných prostředků pro děti, podle váhové kategorie a místa ve vozidle
(podle Směrnice 2000/3) :
U : univerzální kategorie.
U (R) : univerzální kategorie s výškově seřiditelným sedadlem spolujezdce, které musí být nastaveno v rozmezí mezi polo- viční a maximální výškou (v souladu s § 3.3. dodatku 2, přílohy XVIII Směrnice 2000/3).
Podle země určení :
L1 : BRITAX Babysure E11 0344117 Univerzální (od narození do 13 kg).
L2 : RÖMER Prince E1 03301058 Univerzální (9 až 18 kg).
L3 : RÖMER Vario E1 03301120 Univerzální (15 až 25 kg).
L4 : RECARO Start E1 03301108 Univerzální (15 až 36 kg).
L5 : KLIPPAN Optima E17 030007 Univerzální (15 až 36 kg).
L6 : KIDDY Isofix zády ke směru jízdy E1 03301123 a Univerzální (od narození do 13 kg)*.
L7 : KIDDY Isofix čelem ke směru jízdy E2 030011 Univerzální (9 až 18 kg)*.
* Viz kapitola "Sedadla - § Úchyty Isofix" pro použití dětské sedačky KIDDY na úchytech Isofix ve vozidle. Váhová kategorie
Místo < 13 kg 9 - 18 kg 15 - 25 kg 22 - 36 kg
Spolujezdec vpředu UU UU
Pevné sedadlo L1, L6 L2, L7 L3, L4, L5 L4, L5
Spolujezdec vpředu U (R) U (R) U (R) U (R)
Sedadlo se seřiditelnou výškou (R)L1, L6 L2, L7 L3, L4, L5 L4, L5
Na boku UU UU
Sedadlo posunuté na stranu a ke středuL1, L6 L2, L7 L3, L4, L5 L4, L5
Uprostřed UU UU
Prostřední sedadlo L1, L6 L2, L7 L3, L4, L5 L4, L5
Na boku
Doplňkové sedadlo L1 L2 L3, L4, L5 L4, L5
Na boku UU UU
Boční sedadlo ve 2. řadě L3, L4, L5 L4, L5
Na boku UU UU
Prostřední sedadlo ve 2. řadě L3, L4, L5 L4, L5
1. Þada 2. Þada 3. Þada

22-07-2002

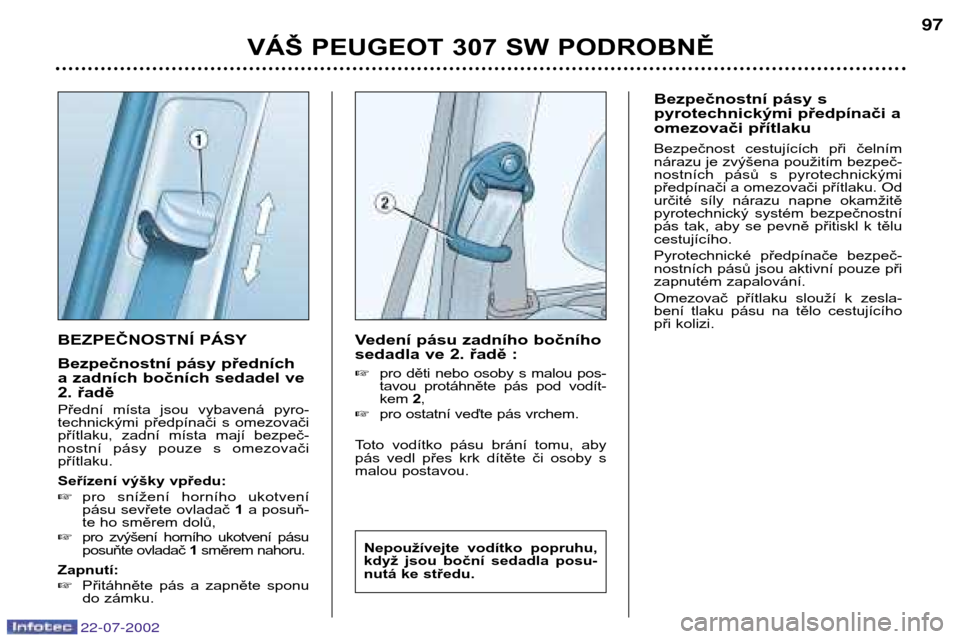

BEZPEČNOSTNÍ PÁSY
Bezpečnostní pásy předních
a zadních bočních sedadel ve
2. řadě
Přední místa jsou vybavená pyro-
technickými předpínači s omezovači
přítlaku, zadní místa mají bezpeč-
nostní pásy pouze s omezovačipřítlaku.
Seřízení výšky vpředu: pro snížení horního ukotvení
pásu sevřete ovladač 1a posuň-
te ho směrem dolů,
pro zvýšení horního ukotvení pásu
posuňte ovladač 1směrem nahoru.
Zapnutí: Přitáhněte pás a zapněte sponu
do zámku. Vedení pásu zadního bočního
sedadla ve 2. řadě :
pro děti nebo osoby s malou pos-
tavou protáhněte pás pod vodít-kem 2,
pro ostatní veďte pás vrchem.
Toto vodítko pásu brání tomu, aby
pás vedl přes krk dítěte či osoby s
malou postavou.
VÁŠ PEUGEOT 307 SW PODROBNĚ 97
Bezpečnostní pásy s
pyrotechnickými předpínači a
omezovači přítlaku
Bezpečnost cestujících při čelním
nárazu je zvýšena použitím bezpeč-
nostních pásů s pyrotechnickými
předpínači a omezovači přítlaku. Od
určité síly nárazu napne okamžitě
pyrotechnický systém bezpečnostní
pás tak, aby se pevně přitiskl k tělucestujícího.
Pyrotechnické předpínače bezpeč-
nostních pásů jsou aktivní pouze při
zapnutém zapalování.
Omezovač přítlaku slouží k zesla-
bení tlaku pásu na tělo cestujícího
při kolizi.
Nepoužívejte vodítko popruhu,
když jsou boční sedadla posu-
nutá ke středu.
