Page 2 of 177
22-07-2002
3VÁŠ PEUGEOT 307 SWVE ZKRATCE
1 - Nafukovací vak "airbag"
řidiče.
Zvukové výstražné
zařízení (klakson).
2 - Ovladače osvětlení a směrových světel.
3 - Ovladač autorádia pod volantem.
4 - Přístrojová deska.
5 - Ovladač stěračů / ostřikovače / palubního počítače.
6 - Tlačítko alarmu.
7 - Tlačítko centrálního zamykání.
8 - Tlačítko výstražných světel.
9 - Vícefunkční displej (obrazovka).
10 - Snímač světelné intenzity.
11 - Střední směrovatelné výstupy větrání se
seřizováním množství
vháněného vzduchu.
12 - Trysky pro odmrazování čelního skla.
13 - Místo pro výškový reproduktor. 14 - Tryska pro odmrazování
dveřního okna.
15 - Boční směrovatelný výstup větrání se
seřizováním množství
vháněného vzduchu.
16 - Nafukovací vak "airbag" spolujezdce.
17 - Odkládací skřínka.
18 - Autorádio RB3 nebo RD3 nebo RT3.
19 - Ovladače vyhřívání sedadel.
20 - Měnič CD.
21 - Ovladače větrání a klimatizace.
22 - Popelník vpředu.
23 - Tryska topení v prostoru nohou cestujících vzadu.
24 - Elektrická zásuvka 12 V.
25 - Řadicí páka.
26 - Držák na plechovky s nápojem.
27 - Parkovací brzda.
28 - Schránka na odpadky. 29 - Ovladač neutralizování
nafukovacího vaku
"airbagu" spolujezdce*.
30 - Ovladač clony panoramatické střechy.
31 - Zámek řízení se spínací skřínkou.
32 - Ovladač otevírání kapoty.
33 - Ovladač pro nastavení polohy volantu.
34 - Pojistková skřínka.
35 - Elektrické ovladače zpětných zrcátek.
Ovladače oken.
Ovladač blokování posunu zadních oken.
36 - Nastavování sklonu světlometů.
37 - Ovladač regulátoru rychlosti.
* Podle země určení.
Page 4 of 177
5VÁŠ PEUGEOT 307 SWVE ZKRATCE
22-07-2002
OVLADAČE U VOLANTU OSVĚTLENÍ
Přední a zadní světla
(prstenec A)
Světla jsou zhasnutá
Obrysová světla
Potkávací /
dálková světla Automatické rozsvěcování světel
Automatické rozsvěcování světel
Funkci aktivujte nebo neutralizujte
otočením klíče ve spínací skřínce
do polohy zapnutého příslušenství,
přepnutím ovladače světel do polo-hy 0a zatlačením na více než dvě
sekundy na konec ovladače.Vozidla vybavená zadním
světlem do mlhy (prstenec B)
Zadní světlo do mlhy
(otočení prstence
směrem dopředu)
Vozidla vybavená předními
světlomety do mlhy a zadním
světlem do mlhy (prstenec C) Přední světlomety do
mlhy (1. otočení prstence
směrem dopředu).
Přední světlomety
do mlhy a zadní
světlo do mlhy
(2. otočení prstence
směrem dopředu).
Zhasnutí: otočení
prstence směrem dozadu.
STĚRAČE Vpředu
2 Rychlé stírání.
1 Normální stírání.
I Přerušované stírání.
nebo
AUTO Automatické stírání.
0 Vypnuto.
Jedno setření.
Ostřikování: přitáhněte ovladač
směrem k sobě.
Stírání s automatickým přizpůsobovánímrychlosti
V poloze AUTOstěrače
fungují automaticky a
přizpůsobují svou
rychlost intenzitědešťových srážek. Vzadu
Vypnuto. Přerušované OstřI-
stírání. kování.
109
111
Page 8 of 177
22-07-2002
9VÁŠ PEUGEOT307 SWVE ZKRATCE
NAFUKOVACÍ VAKY "AIRBAGY"
Nafukovací vaky jsou zkon-
struovány tak, aby optimalizovaly
bezpečnost cestujících v případě
prudké srážky; doplňují činnost
bezpečnostních pásů s omezovačipřítlaku.
Čelní nafukovací vaky
Vak na straně řidiče je zabu-
dovaný ve volantu a na straně
spolujezdce vpředu je zabudovanýv palubní desce.
Oba vaky se při nárazu rozvinou
současně s výjimkou případu, že
je nafukovací vak spolujezdceneutralizovaný.
Zásady platné pro nafukovací
vak "airbag" spolujezdce ➜neutralizujte nafukovací vak,
jestliže umístíte na přední
sedadlo dětskou sedačku
(vždy zády ke směru jízdy),
➜ aktivujte nafukovací vak, když
v sedadle cestuje dospěláosoba. Neutralizace nafukovacího
vaku "airbagu" spolujezdce* ➜
Když je vypnuté zapalování,
zasuňte klíč zapalování do
ovladače nafukovacího vakuspolujezdce 1a otočte jej do
polohy "OFF".
Jakmile demontujete dětskou
sedačku, otočte znovu ovladač
nafukovacího vaku do polohy"ON" pro aktivování vaku.
Kontrola funkce
Když je zapnuté zapa-
lování (2. poloha klíčku ve
spínací skřínce), signali-
zuje rozsvícení této
kontrolky, doprovázené zvukovým
signálem a hlášením "Airbag
spolujezdce je neutralizovaný"
na vícefunkční obrazovce, že je
nafukovací vak spolujezdce
neutralizovaný (poloha "OFF"
ovladače).
Kontrolka zůstane svítit po celou
dobu, kdy je nafukovací vak neu-tralizovaný.
Boční* a hlavové* nafukovací
vaky "airbagy"
Boční nafukovací vaky jsou zabu-
dované v opěradlech předníchsedadel, na straně dveří.
Hlavové nafukovací vaky jsou
zabudované ve sloupcích a v
horní části kabiny.
Rozvinou se samostatně na té
straně, na které došlo knárazu.
* Podle země určení.
133134
Page 9 of 177
22-07-2002
Ochrana proti přiskřípnutí: když okno při zavírání narazí na
nějakou překážku, zastaví se a
sjede dolů.
ELEKTRICKÉ SEŘIZOVÁNÍ ZPĚTNÝCH ZRCÁTEK
10VÁŠ PEUGEOT 307 SW VE ZKRATCE
ELEKTRICKÉ OVLÁDÁNÍ OKEN
1. Elektrické ovládání okna řidiče.
2. Elektrické ovládání okna spolujezdce.
3. Elektrické ovládání zadního pravého okna.
4. Elektrické ovládání zadního levého okna.
5. Neutralizace ovladačů oken vzadu.SEŘÍZENÍ VÝŠKY A VZDÁLENOSTI VOLANTU ➜Ve stojícím vozidle přitažením
ovladače Aodjistěte volant.
➜ Upravte výšku a vzdálenost
volantu.
➜ Zajistěte volant zatlačením
ovladače Aaž na doraz.
Ruční režim: ➜ Stiskněte nebo přitáhněte
vypínač, aniž byste překročili bod odporu.
Posun okna se zastaví,jakmile uvolníte vypínač. Automatický režim: ➜
Stiskněte nebo přitáhněte
vypínač až za bod odporu. Na
tento jediný povel se oknootevře nebo zavře úplně.
11 6
➜ Přepnutím ovladače 6vpravo
nebo vlevo zvolte zrcátko, které chcete seřídit.
➜ Posunutím ovladače 7do
čtyřech směrů proveďteseřízení.
➜ Vraťte zpět ovladač 6do střední polohy.
Po zaparkování je možné zpětná
zrcátka přiklopit ke karo-
serii ručně, elektricky
přitažením ovladače 6
směrem dozadu nebo
automaticky při zamknutívozidla.
11 611 9
Page 63 of 177
22-07-2002
VÁŠ PEUGEOT 307 SW PODROBNĚ
62
TELEFON
Tato funkce je zajišťována dvoupásmovým telefonem GSM (900 a 1 800 MHz), který je součástí přístroje RT3.
Jedná se o telefon "hands free". Funkce hands free je zajišťována mikrofonem, umístěným vedle předního stropního svět-
la, reproduktory a ovladačem pod volantem, který umožňuje přístup k většině funkcí (tlačítka na panelu rádia s telefonem
dávají přístup ke všem funkcím).
Zobrazování hlavních funkcí typu "mobilního telefonu"a rovněž konzultování adresářů je zajišťováno vícefunkční obra-
zovkou.
Tato funkce je aktivní nezávisle na poloze klíče ve spínací skřínce.
Poznámka : když je klíč v poloze zapnutého příslušenství (1. otočení) nebo zapnutého zapalování (2. otočení klíče), je tato
funkce přerušena po uplynutí třiceti minut, kdy se na vícefunkční obrazovce objeví hlášení "Aktivní ekonomický režim".
Jestliže v tom okamžiku právě probíhá hovor, bude ho možné normálně dokončit.
Používání jednotlivých menu
Stiskněte tlačítko "MENU" pro zobrazení hlavního menu . Zvolte aplikaci telematika, potom potvrďte "Funkce telefonu"
pro přístup k hlavním funkcím telefonu a k jednotlivým menu pro nalezení požadovaného menu.
Toto menu Vám umožní přístup k následujícím funkcím :
- Síť: umožňuje zvolit způsob vyhledávání sítě a zjistit disponibilní sítě.
- Doba trvání hovorů: umožňuje konzultovat počitadla doby uskutečněných hovorů a
provést vynulování.
- Bezpečnost karty SIM: umožňuje zadat nebo modifikovat kód PIN a vymazat sez-
nam hovorů a krátkých textových zpráv (SMS).
- Volby telefonu: umožňuje nakonfigurovat volání se zobrazením Vašeho čísla, auto-
matické vyvěšení po X zazvoněních a provést volbu zvonění.
Uvnitř každého menu:
Posunujte se a zvolte některou z funkcí otáčením kolečka G, potom potvrďte volbu zatlačením na toto kolečko.
Operaci můžete zrušit pomocí tlačítka "ESC".
Page 66 of 177
22-07-2002
VÁŠ PEUGEOT 307 SW PODROBNĚ65
Odchozí hovor Stiskněte tlačítko D pro zobrazení menu souvisejícího s telefonem.
Poznámka: zatlačení v trvání více než 2 sekund na konec 5ovladače pod volantem
umožňuje zobrazit související menu, omezené na funkce "Adresář"a "Seznam
hovorů" .
Zadání čísla Zvolte funkci "Vytočit číslo" , potom zadejte číslo volaného pomocí alfanumerické klávesnice.
Stiskněte tlačítko Dpro zavolání.
Zavolání na číslo uložené v adresáři
Zvolte funkci "Adresář"pro vstup do všech souborů, obsahujících telefonní číslo, nebo "Seznam hovorů"pro vstup do sez-
namu deseti posledních příchozích hovorů (je-li aktivní volba zobrazení čísla) nebo odchozích hovorů. Poznámka: existují dva adresáře. Adresář rádia s telefonem RT3 a adresář karty SIM. Pro konzultování adresáře karty SIM
vložte kartu SIM a zadejte kód PIN.
Příchozí hovor Při příchodu hovoru, signalizovaném zvoněním, se můžete rozhodnout hovor přijmout stisknutím tlačítka Dnebo
zatlačením na konec ovladače pod volantem či odmítnout hovor pomocí tlačítka Qnebo zvolením a potvrzením
tlačítka "NE"menu "Odpovědět ?" .
V případě příjmu hovoru: pro ukončení komunikace stiskněte tlačítko Q.
Page 80 of 177
22-07-2002
VÁŠ PEUGEOT 307 SW PODROBNĚ79
V olby navádění
Menu "Volby navádění" poskytuje
přístup k následujícím funkcím:
- změna kritérií výpočtu itineráře,
- seřízení hlasové syntézy navi- gačních hlášení,
- popis informací souvisejících s navigačním CD-ROM,
- organizace adres archivovaných v adresáři. Na obrazovce je zobrazeno naposle-
dy použité kritérium.
Vyberte kritérium ze seznamu a pot-
vrďte ho zatlačením na kolečko.
Po zvolení požadovaného kritéria
zvolte funkci
"OK", potom potvrďte
zatlačením na kolečko.
Seřízení hlasové syntézy
Po zasunutí konfiguračního CD-
ROM zvolte typ hlasu: "mužský"
nebo "ženský" . Seřiďte hlasitost
hlasové syntézy otáčením kolečka,
potom volbu potvrďte zatlačením nakolečko. Poznámka: hlasitost je rovněž
možno v průběhu hlášení seřídit
pomocí tlačítka rádia s telefonem
nebo ovladačem pod volantem. Organizace adresáře
Tato funkce umožňuje změnit heslo
adresy uložené v adresáři nebo ji
zcela vymazat.
Zvolte heslo odpovídající adrese,
kterou chcete měnit.
Zvolte funkci
"Zrušit"nebo funkci
"Přejmenovat" , potom potvrďte
zatlačením na kolečko.
Zvolte funkci "OK", potom potvrďte
zatlačením na kolečko pro zaregis-
trování provedených změn.
Zastavení / obnovení navádění
- "Zastavit navádění"
V průběhu navádění zvolte a potvr-
ďte tuto funkci.
- "Obnovit navádění"
Když je navádění zastaveno, zvolte
a potvrďte tuto funkci pro aktivování
navádění k naprogramovanému cílo-
vému místu.
Kritéria výpočtu
Page 128 of 177
22-07-2002

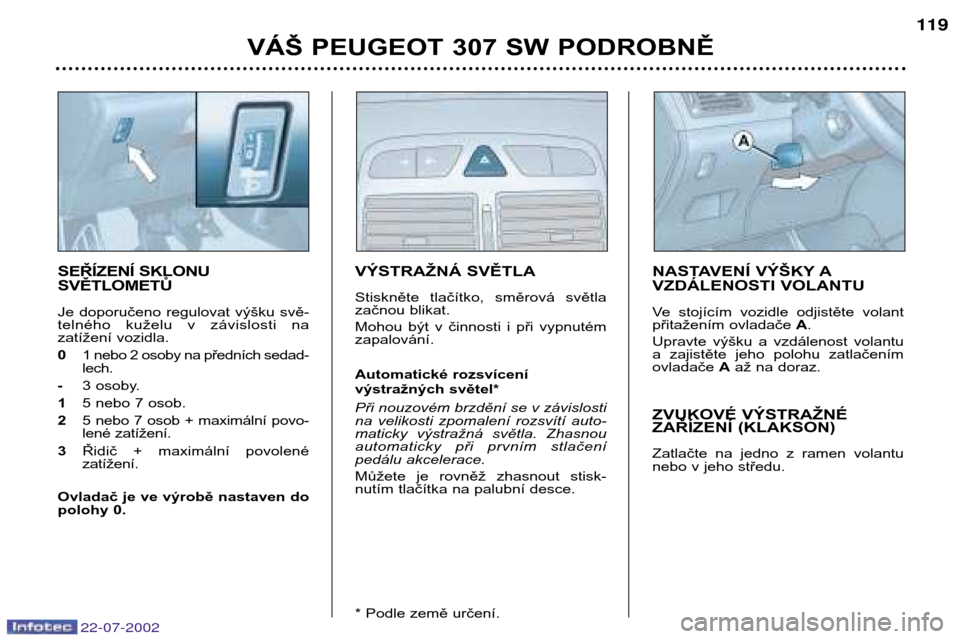

SEŘÍZENÍ SKLONU SVĚTLOMETŮ
Je doporučeno regulovat výšku svě-
telného kuželu v závislosti na
zatížení vozidla. 0 1 nebo 2 osoby na předních sedad- lech.
- 3 osoby.
1 5 nebo 7 osob.
2 5 nebo 7 osob + maximální povo-
lené zatížení.
3 Řidič + maximální povolenézatížení.
Ovladač je ve výrobě nastaven do
polohy 0. VÝSTRAŽNÁ SVĚTLA
Stiskněte tlačítko, směrová světla
začnou blikat.
Mohou být v činnosti i při vypnutém zapalování.
Automatické rozsvícení
výstražných světel*
Při nouzovém brzdění se v závislosti
na velikosti zpomalení rozsvítí auto-
maticky výstražná světla. Zhasnou
automaticky při prvním stlačení
pedálu akcelerace.
Můžete je rovněž zhasnout stisk-
nutím tlačítka na palubní desce.
* Podle země určení.NASTAVENÍ VÝŠKY A
VZDÁLENOSTI VOLANTU
Ve stojícím vozidle odjistěte volant
přitažením ovladače
A.
Upravte výšku a vzdálenost volantu
a zajistěte jeho polohu zatlačenímovladače Aaž na doraz.
ZVUKOVÉ VÝSTRAŽNÉ
ZAŘÍZENÍ (KLAKSON)
Zatlačte na jedno z ramen volantu
nebo v jeho středu.
VÁŠ PEUGEOT 307 SW PODROBNĚ 119
Page 142 of 177
22-07-2002

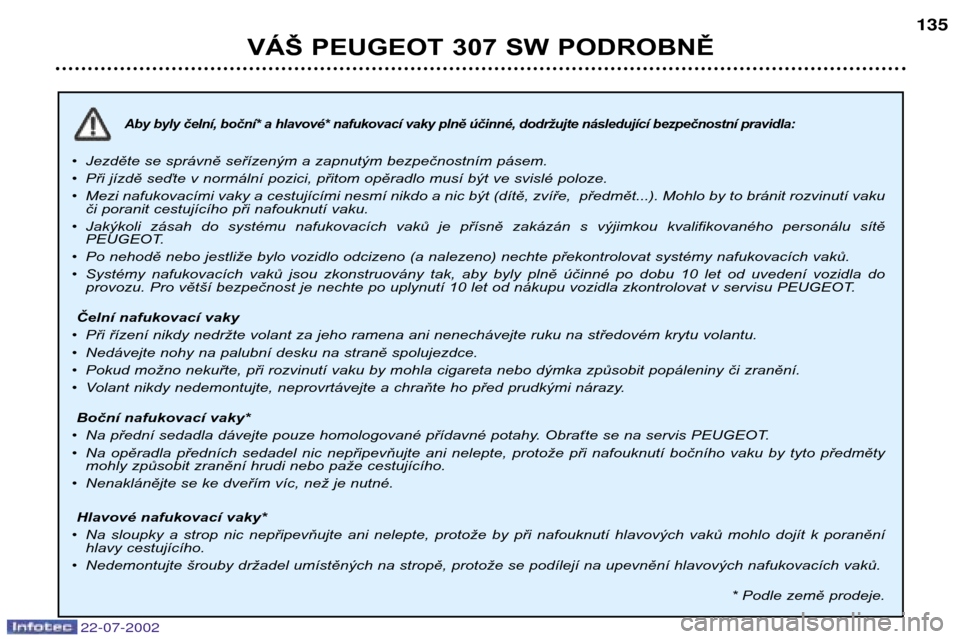

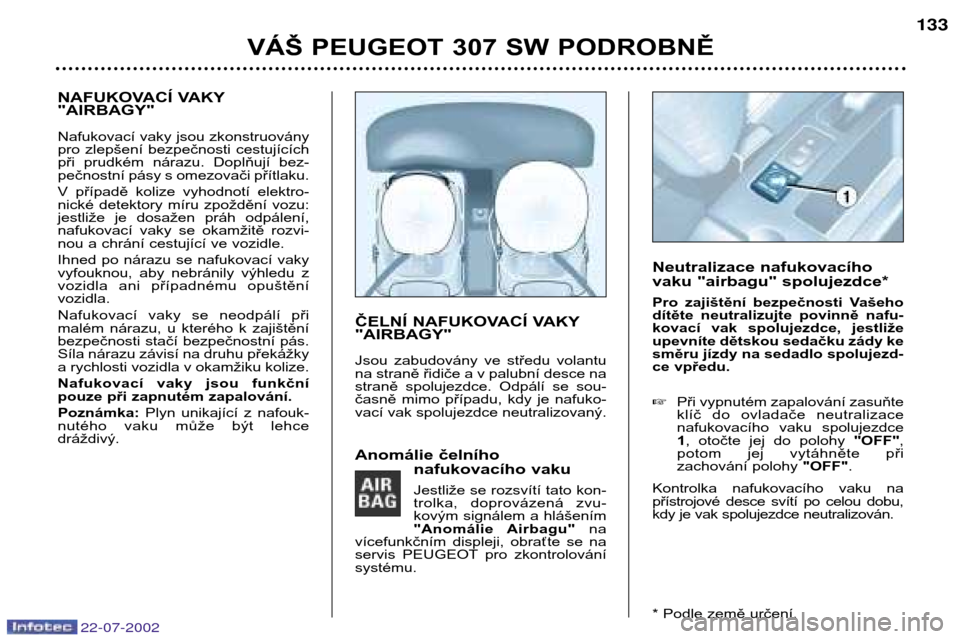

NAFUKOVACÍ VAKY "AIRBAGY"
Nafukovací vaky jsou zkonstruovány
pro zlepšení bezpečnosti cestujících
při prudkém nárazu. Doplňují bez-
pečnostní pásy s omezovači přítlaku.
V případě kolize vyhodnotí elektro-
nické detektory míru zpoždění vozu:
jestliže je dosažen práh odpálení,
nafukovací vaky se okamžitě rozvi-
nou a chrání cestující ve vozidle.
Ihned po nárazu se nafukovací vaky
vyfouknou, aby nebránily výhledu z
vozidla ani případnému opuštěnívozidla.
Nafukovací vaky se neodpálí při
malém nárazu, u kterého k zajištění
bezpečnosti stačí bezpečnostní pás.
Síla nárazu závisí na druhu překážky
a rychlosti vozidla v okamžiku kolize.
Nafukovací vaky jsou funkční
pouze při zapnutém zapalování. Poznámka:Plyn unikající z nafouk-
nutého vaku může být lehce dráždivý. ČELNÍ NAFUKOVACÍ VAKY"AIRBAGY"
Jsou zabudovány ve středu volantu
na straně řidiče a v palubní desce na
straně spolujezdce. Odpálí se sou-
časně mimo případu, kdy je nafuko-vací vak spolujezdce neutralizovaný.
Anomálie čelního
nafukovacího vaku
Jestliže se rozsvítí tato kon-
trolka, doprovázená zvu-
kovým signálem a hlášením
"Anomálie Airbagu" na
vícefunkčním displeji, obraťte se na
servis PEUGEOT pro zkontrolovánísystému. Neutralizace nafukovacího
vaku "airbagu" spolujezdce*
Pro zajištění bezpečnosti Vašeho
dítěte neutralizujte povinně nafu-
kovací vak spolujezdce, jestliže
upevníte dětskou sedačku zády kesměru jízdy na sedadlo spolujezd-
ce vpředu.
Při vypnutém zapalování zasuňte
klíč do ovladače neutralizace
nafukovacího vaku spolujezdce1, otočte jej do polohy "OFF",
potom jej vytáhněte při
zachování polohy "OFF".
Kontrolka nafukovacího vaku na
přístrojové desce svítí po celou dobu,
kdy je vak spolujezdce neutralizován.
* Podle země určení.
VÁŠ PEUGEOT 307 SW PODROBNĚ 133
Page 144 of 177
22-07-2002
Aby byly čelní, boční* a hlavové* nafukovací vaky plně účinné, dodržujte následující bezpečnostní pravidla:
•Jezděte se správně seřízeným a zapnutým bezpečnostním pásem.
• Při jízdě seďte v normální pozici, přitom opěradlo musí být ve svislé poloze.
• Mezi nafukovacími vaky a cestujícími nesmí nikdo a nic být (dítě, zvíře, předmět...). Mohlo by to bránit rozvinutí vaku
či poranit cestujícího při nafouknutí vaku.
• Jakýkoli zásah do systému nafukovacích vaků je přísně zakázán s výjimkou kvalifikovaného personálu sítě
PEUGEOT.
• Po nehodě nebo jestliže bylo vozidlo odcizeno (a nalezeno) nechte překontrolovat systémy nafukovacích vaků.
• Systémy nafukovacích vaků jsou zkonstruovány tak, aby byly plně účinné po dobu 10 let od uvedení vozidla do
provozu. Pro větší bezpečnost je nechte po uplynutí 10 let od nákupu vozidla zkontrolovat v servisu PEUGEOT.
Čelní nafukovací vaky
• Při řízení nikdy nedržte volant za jeho ramena ani nenechávejte ruku na středovém krytu volantu.
• Nedávejte nohy na palubní desku na straně spolujezdce.
• Pokud možno nekuřte, při rozvinutí vaku by mohla cigareta nebo dýmka způsobit popáleniny či zranění.
• Volant nikdy nedemontujte, neprovrtávejte a chraňte ho před prudkými nárazy.
Boční nafukovací vaky*
• Na přední sedadla dávejte pouze homologované přídavné potahy. Obraťte se na servis PEUGEOT.
• Na opěradla předních sedadel nic nepřipevňujte ani nelepte, protože při nafouknutí bočního vaku by tyto předměty
mohly způsobit zranění hrudi nebo paže cestujícího.
• Nenaklánějte se ke dveřím víc, než je nutné.
Hlavové nafukovací vaky*
• Na sloupky a strop nic nepřipevňujte ani nelepte, protože by při nafouknutí hlavových vaků mohlo dojít k poranění
hlavy cestujícího.
• Nedemontujte šrouby držadel umístěných na stropě, protože se podílejí na upevnění hlavových nafukovacích vaků.
* Podle země prodeje.
VÁŠ PEUGEOT 307 SW PODROBNĚ 135
