3КРАТКОЕ ЗНАКОМСТВО С ПЕЖО 307 SW
1 - Крышка подушки безопасности
водителя.
Звуковой сигнал.
2 - Рычаг включения приборов освещения и указателей поворота.
3 - Рычаг дистанционного управления автомагнитолой на
рулевой колонке.
4 - Приборная панель.
5 - Рычаг управления стеклоочистителем и омывателем
стекла. Выключатель бортового
компьютера.
6 - Кнопка охранной сигнализации.
7 - Выключатель блокировки замков дверей и багажника.
8 - Выключатель аварийной световой сигнализации.
9 - Многофункциональный дисплей.
10 - Датчик уровня освещенности.
11 - Выключатель режима ESP/ASR (системы динамической стабилизации)*.
12 - Центральные вентиляционные решетки с регуляторами
направления подачи и расхода
воздуха.
13 - Сопла обдува ветрового стекла. 14 - Гнездо для установки
громкоговорителя (твитера).
15 - Сопло обдува стекла двери.
16 - Боковая решетка системы вентиляции с регуляторами
направления подачи и расхода
воздуха.
17 - Крышка подушки безопасности переднего пассажира.
18 - Крышка перчаточного ящика.
19 - Автомагнитола RB3 или RD3.
20 - Выключатели электрообогревателей передних сидений.
21 - Магазин компакт-дисков.
22 - Панель управления вентиляцией / кондиционером воздуха.
23 - Передняя пепельница.
24 - Сопло для подачи теплого воздуха в зону расположения ног
задних пассажиров.
25 - Электрическая розетка 12 В.
26 - Рычаг переключения передач.
27 - Держатель бутылок. 28 -
Рычаг стояночного тормоза.
29 - Лоток для мусора.
30 - Выключатель для отключения подушки безопасности переднего пассажира.
31 - Выключатель привода задвижки вентиляционного люка.
32 - Замок зажигания с противоугонным устройством.
33 - Рукоятка привода замка капота.
34 - Рычаг регулировки положения рулевого колеса.

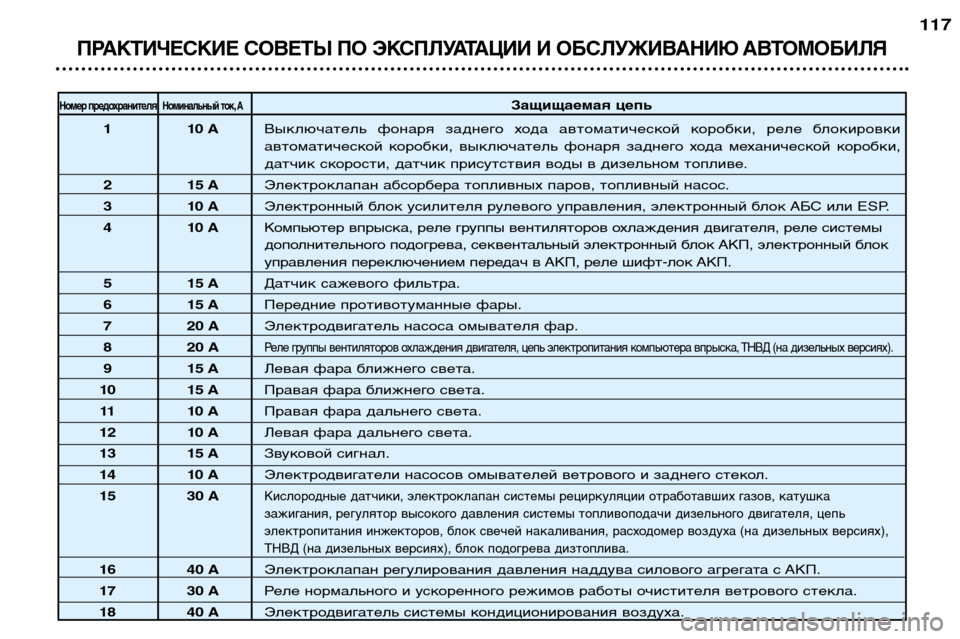

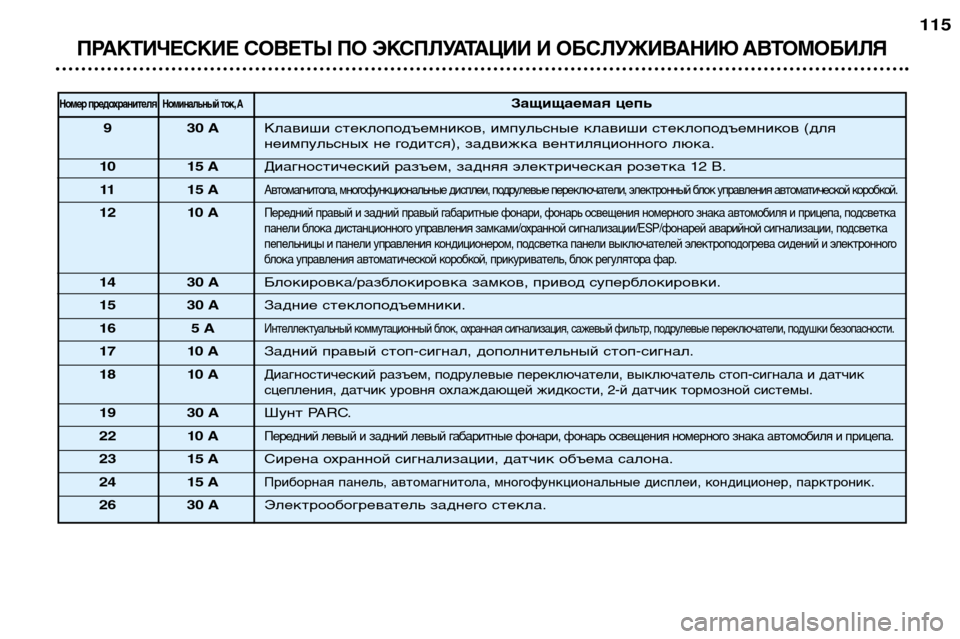

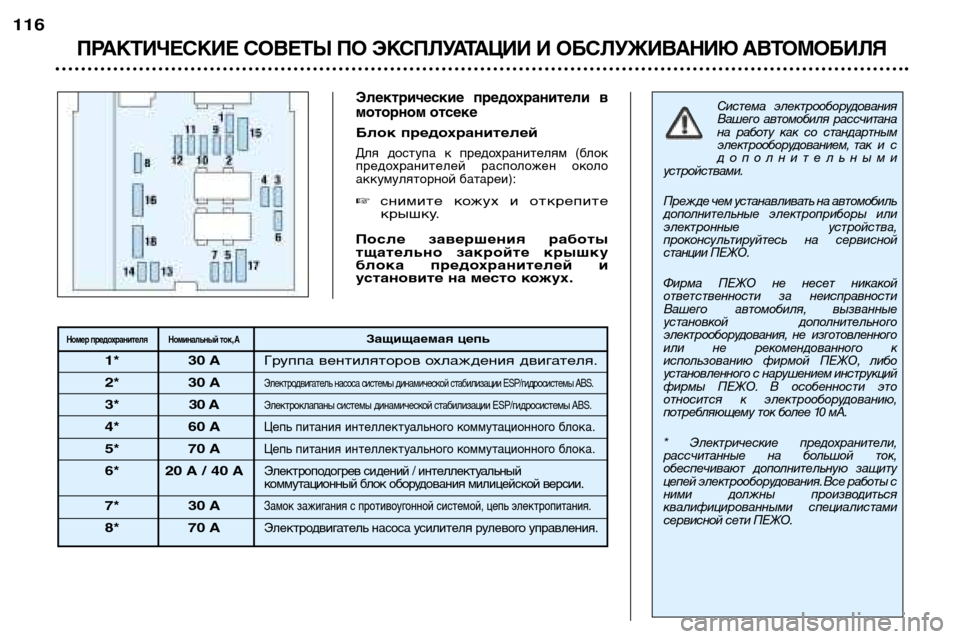

35 - Блок предохранителей.
36 -
Панель регулировки зеркал заднего
вида с электрическим приводом.
Панель управления электрическими
стеклоподъемниками.
Выключатель блокировки
стеклоподъемников задних дверей.
37 - Регулятор вертикального направления световых пучков
фар.
38 - Переключатель круиз-контроля.
* В зависимости от страны поставки.
Page 24 of 137

1 -Тахометр.
2 -
Сигнализатор непристегнутого
ремня безопасности.
3 - Сигнализатор системы
самодиагностики двигателя.
4 -
Сигнализатор включения
стояночного тормоза и падения
уровня тормозной жидкости.
5 - Индикатор включения левого
указателя поворота.
6 - Указатель температуры
охлаждающей жидкости.
7 - Сигнализатор разряда
аккумуляторной батареи. 8 -
Центральный сигнализатор
неисправности (STOP).
9 - Сигнализатор падения
давления масла в двигателе.
10 - Сигнализатор минимального
уровня топлива в баке.
11 - Индикатор включения
правого указателя поворота.
12 - Указатель уровня топлива.
13 -
Сигнализатор неисправности АБС.
14 - Сигнализатор неисправности
подушек безопасности. 15 -
Сигнализатор отключенной
подушки безопасности
переднего пассажира.
16 - Спидометр.
17 -
Указатель пробега до очередного
технического обслуживания,
сигнализатор падения уровня масла
в двигателе и счетчик пробега.
18 - Кнопка сброса показаний
пробега за поездку.
19 - Индикатор включения задних
противотуманных фонарей.
20 -
Сигнализатор системы
динамической стабилизации и
антипробуксовочной системы
(ESP/ASR).
21 -Индикатор включения передних
противотуманных фар.
22 - Индикатор включения свечей
накаливания дизельного
двигателя.
23 - Индикатор включения
дальнего света фар.
24 -
Сигнализатор падения уровня
охлаждающей жидкости.
25 - Индикатор включения
ближнего света фар.
26 -
Сигнализатор попадания воды в
фильтр дизельного топлива.
27 - Реостат регулировки яркости
подсветки приборной панели.
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
28
ПРИБОРНАЯ ПАНЕЛЬ АВТОМОБИЛЕЙ С БЕНЗИНОВЫМ ИЛИ ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ И МЕХАНИЧЕСКОЙ КОРОБКОЙ ПЕРЕДАЧ
Page 25 of 137

КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
29
1 -Тахометр.
2 - Сигнализатор непристегнутого
ремня безопасности.
3 - Сигнализатор автоматической
бортовой системы диагностики
двигателя.
4 - Сигнализатор включения
стояночного тормоза и падения
уровня тормозной жидкости.
5 - Индикатор включения левого
указателя поворота.
6 - Указатель температуры
охлаждающей жидкости. 7 -
Сигнализатор разряда
аккумуляторной батареи.
8 - Центральный сигнализатор
неисправности (STOP).
9 - Сигнализатор падения давления
масла в двигателе.
10 - Сигнализатор минимального уровня
топлива в баке.
11 - Индикатор включения правого
указателя поворота.
12 - Указатель уровня топлива.
13 - Сигнализатор неисправности АБС. 14 -
Сигнализатор неисправности
подушек безопасности.
15 - Сигнализатор отключенной подушки
безопасности переднего пассажира.
16 - Спидометр.
17 - Указатель пробега до очередного
технического обслуживания,
сигнализатор падения уровня масла в
двигателе и счетчик пробега.
18 - Кнопка сброса показаний пробега
за поездку.
19 - Индикатор включения задних
противотуманных фонарей.
20 - Сигнализатор системы динамической
стабилизации и антипробуксовочной
системы (ESP/ASR).
21 - Индикатор включения передних
противотуманных фар.
22 - Индикатор включения дальнего
света фар.
23 - Сигнализатор падения уровня
охлаждающей жидкости.
24 - Индикатор включения ближнего
света фар.
25 - Реостат регулировки яркости
подсветки приборной панели.
26 - Сигнализатор включения
программы АКП "Спорт".
27 - Сигнализатор включения
программы АКП "Езда по снегу".
28 - Сигнализатор положения рычага
селектора АКП.
ПРИБОРНАЯ ПАНЕЛЬ АВТОМОБИЛЕЙ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ И АВТОМАТИЧЕСКЙ КОРОБКОЙ ПЕРЕДАЧ
Page 27 of 137

Сигнализатор разряда
аккумуляторной батареи
Загорается при каждом
включении зажигания.
Появление этого сигнализатора при
работающем двигателе сопровождается
звуковым зуммером и сообщением надисплее "Отсутствует заряд батареи" .
Сигнализатор горит:
- при отказе электрической цепи заряда батареи;
- при ослаблении крепления клемм батареи или стартера;
- при обрыве или ослаблении натяжения ремня привода генератора;
- при отказе генератора.
Проконсультируйтесь на сервисной
станции ПЕЖО.
Сигнализатор неисправности
антиблокировочной
тормозной системы (АБС)
Сигнализатор загорается на 3
секунды при каждом включении зажигания.
Если сигнализатор не гаснет или
продолжает гореть при скорости движения
выше 12 км/ч, то это свидетельствует о
нарушении работоспособности АБС.
При этом полностью сохраняется
возможность торможения автомобиля в
обычном режиме с использованием
усилителя тормозов.
Загорание этого сигнализатора сопровождается
зуммером и сообщением "Неисправна система
АБС" на многофункциональном дисплее.
Проконсультируйтесь с дилером или на
сервисной станции ПЕЖО.
Сигнализатор системы динамической стабилизации
(ESP/ASR)
Сигнализатор загорается на 3 секунды при каждом включении зажигания.
Если сигнализатор продолжает гореть или загорается при работающем двигателе
или если при движении автомобиля звучит зуммер и появляется сообщение "Система
ESP/ASR неисправна" , обратитесь на сервисную станцию ПЕЖО.
Этот сигнализатор мигает при включении данной системы и горит постоянно при ее отключении*.
Индикатор включения свечей накаливания дизельного двигателя
Загорается при каждом включении зажигания.
Необходимо дождаться его выключения, прежде чем включать стартер.
Сигнализатор попадания воды в фильтр дизельного
топлива (в зависимости от страны поставки)
Загорание этого сигнализатора сопровождается зуммером и сообщением "Вода в
топливном фильтре" на многофункциональном дисплее.
Возможен выход из строя системы впрыска топлива.
Срочно проконсультируйтесь с дилером или на сервисной станции ПЕЖО.
* В зависимости от страны поставки.
Сигнализатор бортовой системы самодиагностики двигателя
Загорается при каждом включении зажигания.
Сигнализатор засорения сажевого фильтра связан с сигнализатором
автоматической бортовой системы диагностики двигателя.
Загорание сигнализатора при работающем двигателе, сопровождаемое зуммером и
сообщением на дисплее: - "Неисправна система очистки отработавших газов" свидетельствует о нарушении
работоспособности системы снижения токсичности;
- "Уровень присадки к дизтопливу упал до минимума" или "Возрос риск засорения
сажевого фильтра" свидетельствует о неисправной работе сажевого фильтра.
Его мигание при работающем двигателе, сопровождаемое зуммером и сообщением
"Неисправен каталитический нейтрализатор" на многофункциональном дисплее,
свидетельствует о нарушении работоспособности системы впрыска топлива или зажигания.
Это может вывести из строя каталитический нейтрализатор (касается только автомобилей с
бензиновым двигателем).
Срочно проконсультируйтесь с дилером или на сервисной станции ПЕЖО.
КОНТРОЛЬНЫЕ ПРИБОРЫ, ИНДИКАТОРЫ И СИГНАЛИЗАТОРЫ
31
Page 101 of 137

ПРОТИВОБУКСОВОЧНАЯ СИСТЕМА
(ASR) И СИСТЕМА ДИНАМИЧЕСКОЙ
СТАБИЛИЗАЦИИ (ESP)
Эти системы связаны с системой
АБС и дополняют ее.
Система ASR оптимизирует распределение
тягового усилия между колесами, чтобы
избежать пробуксовки колес, путем
воздействия на работу тормозных
механизмов отдельных колес и работу
двигателя. Она также помогает улучшить
курсовую устойчивость автомобиля при
разгоне.
Cистема ESP автоматически
воздействует на работу тормозных
механизмов отдельных колес и работу
двигателя, чтобы вернуть автомобиль к
движению по заданной траектории в
случае значительного отклонения
действительной траектории от той,
которую задает водитель.
Работа систем ASR и ESPПри срабатывании одной
из этих систем данный
сигнализатор мигает. Отключение систем
ASR/ESP*
Иногда, в особо тяжелых условиях
вождения (трогание по грязи,
застревание в снегу, езда по зыбкому
грунту и т.д.) возникает необходимость
отключить системы ASR и ESP, чтобы
колеса, буксуя, обеспечивали
автомобилю сцепление с дорогой.
Нажмите на выключатель
"ESP OFF" , расположенный по
центру панели приборов.
Внутри выключателя загорается
контрольная лампа, а на приборной
панели - сигнализатор в
сопровождении зуммера и
сообщения "Системы ASR/ESP
отключены": с этого момента
системы ASR и ESP на работу двигателя
больше никакого влияния не оказывают.
Повторное включение систем в
работу происходит: автоматически по достижении
скорости 30 км/ч;
при повторном нажатии на
кнопку выключателя.
* В зависимости от страны поставки.
Контроль исправности системы ASR/ESP
В случае неисправности систем
ASR/ESP начинает мигать
контрольная лампа
выключателя, загорается
сигнализатор на приборной
панели и звучит зуммер, а на
многофункциональном дисплее
появляется сообщение "Система
ASR/ESP неисправна" .
Обратитесь на сервисную станцию
ПЕЖО для проверки работысистемы.
ПОДРОБНОЕ ОПИСАНИЕ ПЕЖО 307 SW
96
Система ESP способна
обеспечивать дополнительную
безопасность в условиях
нормального стиля вождения.
Ее наличие в комплектации
автомобиля не должно побуждать
водителя идти на неоправданные риски и
разгонять автомобиль до чрезмерных
скоростей.
Нормальная работа системы основана на
обязательном соблюдении требований
производителя, предъявляемых к качеству
шин и колесных дисков, компонентов
тормозной системы, бортовой
электронике, а также качеству сборочных
работ и технического обслуживания на
сервисных станциях ПЕЖО.
Если Ваш автомобиль побывал в
столкновении, обратитесь на сервисную
станцию ПЕЖО для проверки исправностисистемы.
Page 122 of 137

Электрические предохранители в
моторном отсеке
Блок предохранителей
Для доступа к предохранителям (блок
предохранителей расположен около
аккумуляторной батареи):
снимите кожух и открепите
крышку.
После завершения работы
тщательно закройте крышку
блока предохранителей и
установите на место кожух.
ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
116
Система электрооборудования
Вашего автомобиля рассчитана
на работу как со стандартным
электрооборудованием, так и с
дополнительными
устройствами.
Прежде чем устанавливать на автомобиль
дополнительные электроприборы или
электронные устройства,
проконсультируйтесь на сервисной
станции ПЕЖО.
Фирма ПЕЖО не несет никакой
ответственности за неисправности
Вашего автомобиля, вызванные
установкой дополнительного
электрооборудования, не изготовленного
или не рекомендованного к
использованию фирмой ПЕЖО, либо
установленного с нарушением инструкций
фирмы ПЕЖО. В особенности это
относится к электрооборудованию,
потребляющему ток более 10 мА.
* Электрические предохранители,
рассчитанные на большой ток,
обеспечивают дополнительную защиту
цепей электрооборудования. Все работы с
ними должны производиться
квалифицированными специалистами
сервисной сети ПЕЖО.
Номер предохранителя Номинальный ток, АЗащищаемая цепь
1* 30 A Группа вентиляторов охлаждения двигателя.
2* 30 A
Электродвигатель насоса системы динамической стабилизации ESP/гидросистемы ABS.
3* 30 AЭлектроклапаны системы динамической стабилизации ESP/гидросистемы ABS.
4* 60 AЦепь питания интеллектуального коммутационного блока.
5* 70 AЦепь питания интеллектуального коммутационного блока.
6* 20 A / 40 AЭлектроподогрев сидений / интеллектуальный
коммутационный блок оборудования милицейской версии.
7* 30 AЗамок зажигания с противоугонной системой, цепь электропитания.
8* 70 AЭлектродвигатель насоса усилителя рулевого управления.
Page 123 of 137

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
117
Номер предохранителяНоминальный ток, АЗащищаемая цепь
11 0 A Выключатель фонаря заднего хода автоматической коробки, реле блокировки
автоматической коробки, выключатель фонаря заднего хода механической коробки,
датчик скорости, датчик присутствия воды в дизельном топливе.
21 5 A Электроклапан абсорбера топливных паров, топливный насос.
31 0 A Электронный блок усилителя рулевого управления, электронный блок АБС или ESP.
41 0 A Компьютер впрыска, реле группы вентиляторов охлаждения двигателя, реле системы
дополнительного подогрева, секвентальный электронный блок АКП, электронный блок
управления переключением передач в АКП, реле шифт-лок АКП.
51 5 A Датчик сажевого фильтра.
61 5 A Передние противотуманные фары.
7 20 A Электродвигатель насоса омывателя фар.
8 20 A
Реле группы вентиляторов охлаждения двигателя, цепь электропитания компьютера впрыска, ТНВД (на дизельных версиях).
91 5 A Левая фара ближнего света.
10 15 A Правая фара ближнего света.
11 10 A Правая фара дальнего света.
12 10 A Левая фара дальнего света.
13 15 A Звуковой сигнал.
14 10 A Электродвигатели насосов омывателей ветрового и заднего стекол.
15 30 A
Кислородные датчики, электроклапан системы рециркуляции отработавших газов, катушка
зажигания, регулятор высокого давления системы топливоподачи дизельного двигателя, цепь
электропитания инжекторов, блок свечей накаливания, расходомер воздуха (на дизельных версиях),
ТНВД (на дизельных версиях), блок подогрева дизтоплива.
16 40 A Электроклапан регулирования давления наддува силового агрегата с АКП.
17 30 A Реле нормального и ускоренного режимов работы очистителя ветрового стекла.
18 40 A Электродвигатель системы кондиционирования воздуха.
Page 125 of 137

ПРАКТИЧЕСКИЕ СОВЕТЫ ПО ЭКСПЛУАТАЦИИ И ОБСЛУЖИВАНИЮ АВТОМОБИЛЯ
115
Номер предохранителяНоминальный ток, АЗащищаемая цепь
9 30 A Клавиши стеклоподъемников, импульсные клавиши стеклоподъемников (для
неимпульсных не годится), задвижка вентиляционного люка.
10 15 A Диагностический разъем, задняя электрическая розетка 12 В.
11 1 5 A
Автомагнитола, многофункциональные дисплеи, подрулевые переключатели, электронный блок управления автоматической коробкой.
12 10 AПередний правый и задний правый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа, подсветка
панели блока дистанционного управления замками/охранной сигнализации/ESP/фонарей аварийной сигнализации, подсветка
пепельницы и панели управления кондиционером, подсветка панели выключателей электроподогрева сидений и электронного
блока управления автоматической коробкой, прикуриватель, блок регулятора фар.
14 30 A Блокировка/разблокировка замков, привод суперблокировки.
15 30 A Задние стеклоподъемники.
16 5 A
Интеллектуальный коммутационный блок, охранная сигнализация, сажевый фильтр, подрулевые переключатели, подушки безопасности.
17 10 A Задний правый стоп-сигнал, дополнительный стоп-сигнал.
18 10 A
Диагностический разъем, подрулевые переключатели, выключатель стоп-сигнала и датчик
сцепления, датчик уровня охлаждающей жидкости, 2-й датчик тормозной системы.
19 30 A Шунт PARC.
22 10 A
Передний левый и задний левый габаритные фонари, фонарь освещения номерного знака автомобиля и прицепа.
23 15 A Сирена охранной сигнализации, датчик объема салона.
24 15 A
Приборная панель, автомагнитола, многофункциональные дисплеи, кондиционер, парктроник.
26 30 A Электрообогреватель заднего стекла.
