UW 307 SW IN EEN OOGOPSLAG1
Blz.
Stoelen 88 - 102
Schakelaars op stuurkolom 110 - 116
Instrumentenpanelen 28 - 29
Ventilatie, airconditioning 82 - 87
Spiegels 118 - 119
Blz.
Controles 136 - 140
Toegang tot de auto 103 - 109
Brandstofvulklep 109
Lampen vervangen 145 - 147
Wiel verwisselen 141 - 144
In dit boekje worden alle mogelijke uitrustingen beschreven. Afhankelijk van de uitvoering en van de specifieke uitrustingen per land waarvoor de auto bestemd is, kan voor iedere geleverde auto slechts een gedeelte van alle uitrustingen van toepassing zijn.
14-04-2003

14-04-2003
13
Nr. Symbool Functie
UW 307 SW IN EEN OOGOPSLAG

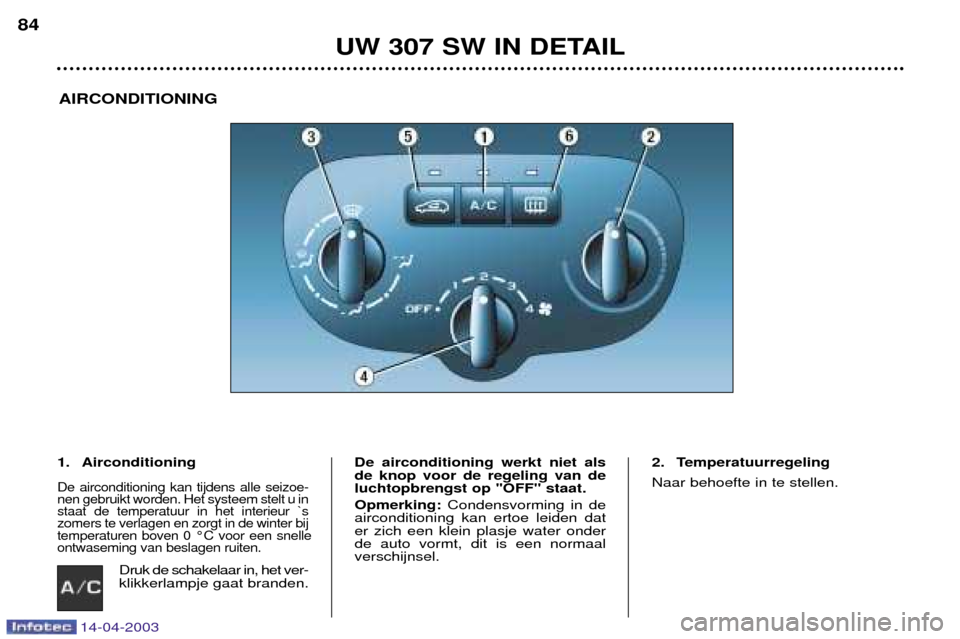

AIRCONDITIONING
84
Regeling luchtverdeling.
1
Bediening
luchttoevoer.
2
Temperatuurregeling.
3
Achterruitverwarmingen verwarming buitenspiegels.
4
Regeling luchtopbrengst.
5
Bediening airconditioning.
6

14-04-2003
14
Nr. Symbool Functie
UW 307 SW IN EEN OOGOPSLAG

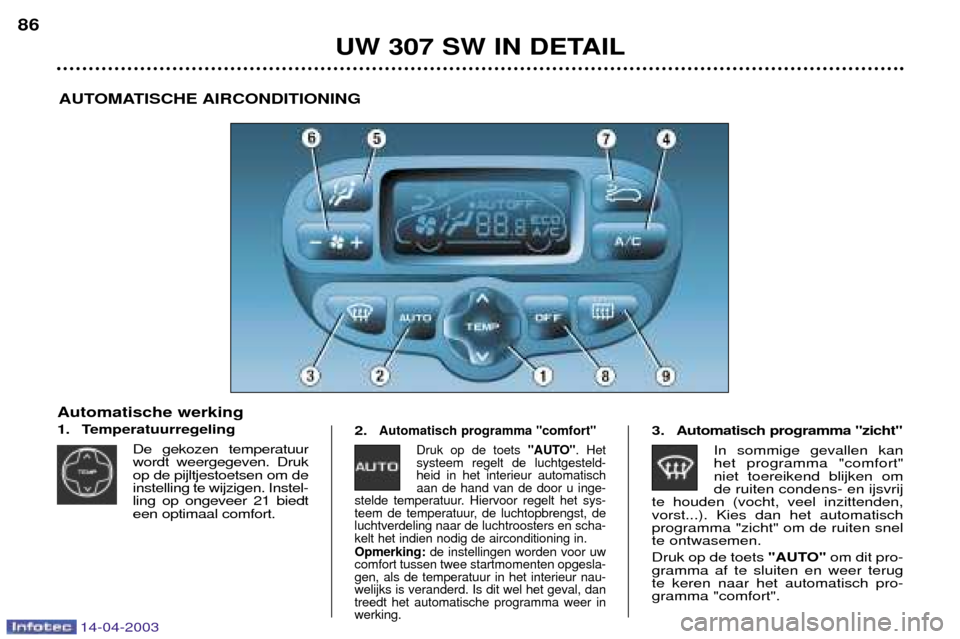

AUTOMATISCHE AIRCONDITIONING
86
Regeling luchtopbrengst. Regeling luchtverdeling.
1 23 4 56 7 8 9 Bediening
luchttoevoer. Bediening airconditioning. Systeem uit.
Achterruitverwarming en verwarming buitenspiegels.
Temperatuurregeling. Automatisch programma "comfort". Automatisch programma "zicht".

14-04-2003
UW 307 SW IN DETAIL
84
AIRCONDITIONING
1. Airconditioning
De airconditioning kan tijdens alle seizoe- nen gebruikt worden. Het systeem stelt u instaat de temperatuur in het interieur `szomers te verlagen en zorgt in de winter bijtemperaturen boven 0 ¡C voor een snelleontwaseming van beslagen ruiten.
Druk de schakelaar in, het ver- klikkerlampje gaat branden. De airconditioning werkt niet alsde knop voor de regeling van deluchtopbrengst op "OFF" staat. Opmerking:
Condensvorming in de
airconditioning kan ertoe leiden dat er zich een klein plasje water onderde auto vormt, dit is een normaalverschijnsel. 2. Temperatuurregeling Naar behoefte in te stellen.

14-04-2003
UW 307 SW IN DETAIL85
4. Regeling luchtopbrengst
Draai de knop van stand 1
naar stand 4om de
gewenste luchtopbrengst te verkrijgen.
5. Toevoer van buitenlucht Bij het indrukken van knop5wordt de lucht in het inte-
rieur gerecirculeerd. Hetverklikkerlampje gaat bran-
den. Deze stand dient om de toevoervan buitenlucht bij stank en stofover-last af te sluiten. Als deze stand gebruikt wordt terwijl de airco is ingeschakeld, wordt decapaciteit van de airco vergroot. Als deze stand bij vochtig weer wordt gebruikt, bestaat het risico dat de rui-ten beslaan. Zet de knop 5, zodra de omstandig-
heden dit toelaten, weer in de stand toevoer buitenlucht, om het beslaanvan de ruiten te voorkomen. Hierbijdooft het verklikkerlampje.
3. Luchtverdeling
Luchtstroom naar voorruit enzijruiten (ontwasemen - ont-dooien).
Ga voor het snel ontwasemen vande voorruit en de zijruiten als volgt tewerk:
- Stel de temperatuur en de luchtop- brengst in op maximaal.
- Sluit de middelste ventilatieroos- ters.
- Zet de knop van de luchttoevoerre- geling 5in de stand "Toevoer van
buitenlucht" (zodra knop 5wordt
losgelaten, gaat het verklikker- lampje uit).
- Schakel de airconditioning in door op de toets A/C te drukken.
Luchtstroom naar voorruit,portierruiten en beenruimte.
Luchtstroom naar de been-ruimte. Luchtstroom naar interieur
(linker, rechter en middel-ste ventilatieroosters). 6. Achterruitverwarming en ver-
warming buitenspiegels
Druk de schakelaar bijdraaiende motor in om deachterruitverwarming en deverwarming van de buiten-spiegels in te schakelen.
De achterruitverwarming gaat na ca.12 minuten automatisch uit. Druk nogmaals op de schakelaar om de achterruitverwarming opnieuwgedurende 12 minuten in te schakelen. Het is mogelijk de achterruitverwar- ming eerder uit te schakelen door deschakelaar nogmaals in te drukken. Belangrijke voorzorgsmaatregelen Zet de airconditioning 1 tot 2 keer per maand 5 tot 10 minuten aan omhet systeem in perfecte staat te hou-den. Gebruik de airconditioning niet als deze niet koelt en laat het systeem in
dat geval door uw PEUGEOT-servi-cepunt controleren.

14-04-2003
UW 307 SW IN DETAIL
86
AUTOMATISCHE AIRCONDITIONING
Automatische werking
1. Temperatuurregeling De gekozen temperatuur wordt weergegeven. Drukop de pijltjestoetsen om deinstelling te wijzigen. Instel-ling op ongeveer 21 biedteen optimaal comfort. 2.
Automatisch programma "comfort"
Druk op de toets "AUTO". Het
systeem regelt de luchtgesteld- heid in het interieur automatischaan de hand van de door u inge-
stelde temperatuur. Hiervoor regelt het sys-
teem de temperatuur, de luchtopbrengst, deluchtverdeling naar de luchtroosters en scha-kelt het indien nodig de airconditioning in. Opmerking: de instellingen worden voor uw
comfort tussen twee startmomenten opgesla- gen, als de temperatuur in het interieur nau-welijks is veranderd. Is dit wel het geval, dantreedt het automatische programma weer inwerking.3. Automatisch programma "zicht"
In sommige gevallen kan het programma "comfort"niet toereikend blijken omde ruiten condens- en ijsvrij
te houden (vocht, veel inzittenden,vorst...). Kies dan het automatischprogramma "zicht" om de ruiten snelte ontwasemen. Druk op de toets "AUTO"om dit pro-
gramma af te sluiten en weer terug te keren naar het automatisch pro-gramma "comfort".

14-04-2003
UW 307 SW IN DETAIL87

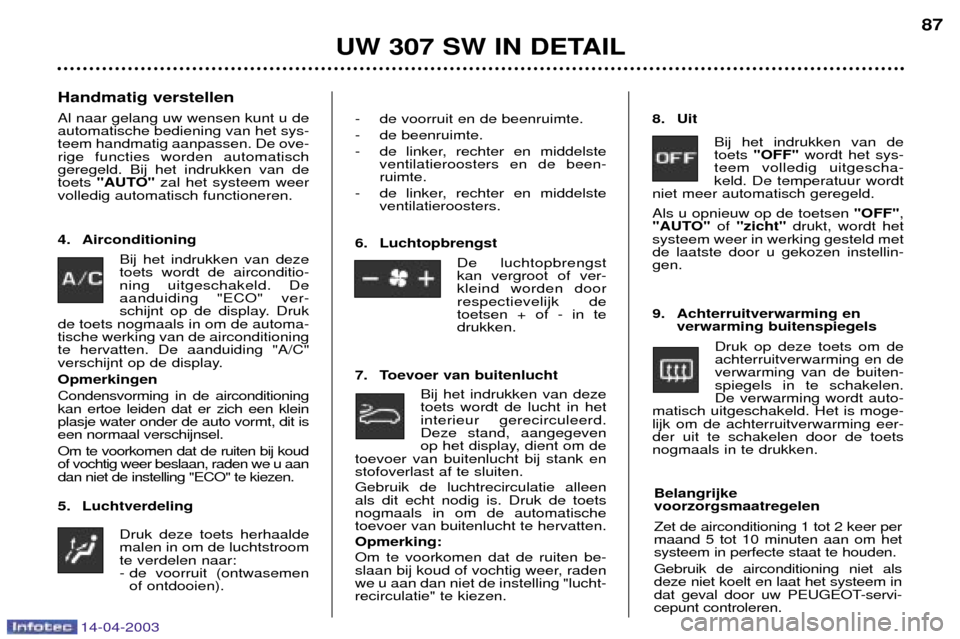

Handmatig verstellen Al naar gelang uw wensen kunt u de automatische bediening van het sys-teem handmatig aanpassen. De ove-rige functies worden automatischgeregeld. Bij het indrukken van detoets "AUTO" zal het systeem weer
volledig automatisch functioneren.
4. Airconditioning
Bij het indrukken van deze toets wordt de airconditio-ning uitgeschakeld. Deaanduiding "ECO" ver-
schijnt op de display. Druk
de toets nogmaals in om de automa-tische werking van de airconditioningte hervatten. De aanduiding "A/C"
verschijnt op de display. OpmerkingenCondensvorming in de airconditioning kan ertoe leiden dat er zich een kleinplasje water onder de auto vormt, dit iseen normaal verschijnsel. Om te voorkomen dat de ruiten bij koud of vochtig weer beslaan, raden we u aandan niet de instelling "ECO" te kiezen.
5. Luchtverdeling
Druk deze toets herhaalde malen in om de luchtstroomte verdelen naar:
- de voorruit (ontwasemenof ontdooien). - de voorruit en de beenruimte.
- de beenruimte.
- de linker, rechter en middelste
ventilatieroosters en de been- ruimte.
- de linker, rechter en middelste ventilatieroosters.
6. Luchtopbrengst De luchtopbrengstkan vergroot of ver-kleind worden doorrespectievelijk detoetsen + of - in te
drukken.
7. Toevoer van buitenlucht Bij het indrukken van dezetoets wordt de lucht in hetinterieur gerecirculeerd.Deze stand, aangegeven
op het display, dient om de
toevoer van buitenlucht bij stank enstofoverlast af te sluiten. Gebruik de luchtrecirculatie alleen als dit echt nodig is. Druk de toetsnogmaals in om de automatischetoevoer van buitenlucht te hervatten. Opmerking:Om te voorkomen dat de ruiten be-
slaan bij koud of vochtig weer, radenwe u aan dan niet de instelling "lucht-recirculatie" te kiezen. 8. Uit
Bij het indrukken van detoets "OFF" wordt het sys-
teem volledig uitgescha-keld. De temperatuur wordt
niet meer automatisch geregeld. Als u opnieuw op de toetsen "OFF",
"AUTO" of "zicht" drukt, wordt het
systeem weer in werking gesteld met de laatste door u gekozen instellin-gen.
9. Achterruitverwarming en verwarming buitenspiegels
Druk op deze toets om de achterruitverwarming en deverwarming van de buiten-spiegels in te schakelen.De verwarming wordt auto-
matisch uitgeschakeld. Het is moge-lijk om de achterruitverwarming eer-der uit te schakelen door de toetsnogmaals in te drukken.
Belangrijke voorzorgsmaatregelen Zet de airconditioning 1 tot 2 keer per maand 5 tot 10 minuten aan om hetsysteem in perfecte staat te houden. Gebruik de airconditioning niet als deze niet koelt en laat het systeem in
dat geval door uw PEUGEOT-servi-cepunt controleren.

14-04-2003
INDELING VAN HET INTERIEUR
1. DashboardkastjeHet dashboardkastje is afsluitbaar.
Trek aan de handgreep om het dashboardkastje te openen.De verlichting van het dashboardkastje treedt in werking zodra het wordt geopend.Het dashboardkastje wordt via een afsluitbare ventilatiebuis voorzien van dezelfde airconditioning als het interieur en
bevat drie aansluitingen voor een videorecorder.
Bovendien zijn er in het dashboardkastje speciale ruimtes gecre‘erd voor een flesje mineraalwater, een pen, dit instruc- tieboekje, een bril, munten, enz.
2. Asbak v——r Trek aan het deksel om de asbak te openen. Druk om de asbak te legen na het openen op de lip en trek de asbak omhoog.
3. Opbergruimte
4. 12 V-aansluiting De 12 V-aansluiting is van het type aansteker, is voorzien van een dop en kan worden gebruikt als het contact in de stand
accessoires (1e stand van de sleutel) of AAN staat.
5. Portiervak
6. Opbergruimte/flessenhouder
7. Afvalbak Open de afvalbak helemaal om deze te legen (tot voorbij het zware punt) en trek aan de bak om deze eruit te nemen. Maak de bak weer aan het deksel vast om hem terug te zetten.
UW 307 SW IN DETAIL 123

14-04-2003
PRAKTISCHE INFORMATIE151
Zekering Amp
Functies
1 10 A Achteruitrijlichtschakelaar automatische transmissie, voeding relais startbeveiliging automatische transmissie, achteruitrijlichtschakelaar handgeschakelde versnellingsbak,
snelheidssensor, sensor water in brandstof (diesel).
2 15 A Elektroklep absorptievat, brandstofpomp.
3 10 A Elektronische eenheid stuurbekrachtiging, elektronische eenheid ABS of elektronische eenheid ESP.
4 10 A Elektronische eenheid injectie, voeding relais koelventilator, voeding relais extra verwarming,elektronische eenheid automatische transmissie, sequenti‘le bediening automatische transmis-sie, relais shift lock automatische transmissie.
5 15 A Elektronische eenheid roetfilter.
6 15 A Mistlampen v——r.
7 20 A Pomp koplampsproeiers.
8 20 A Voeding relais koelventilator, voeding elektronische eenheid motor, inspuitpomp (diesel).
9 15 A Dimlicht links.
10 15 A Dimlicht rechts.
11 10 A Grootlicht rechts.
12 10 A Grootlicht links.
13 15 A Claxon.
14 10 A Pomp ruitensproeiers voor en achter.
15 30 A Lambdasondes, elektroklep UGR, bobine, regeling hoge druk brandstofinspuiting (diesel),voeding verstuivers (benzine), elektronische eenheid voorgloeien (diesel), luchthoeveel-heidsmeter (diesel), elektronische eenheid motor (diesel), inspuitpomp (diesel), brandstof-voorverwarming (diesel).
16 30 A Luchtpomp benzinemotor met automatische transmissie.
17 30 A Lage/hoge snelheid ruitenwissers v——r.
18 40 A Aanjager airconditioning.

14-04-2003

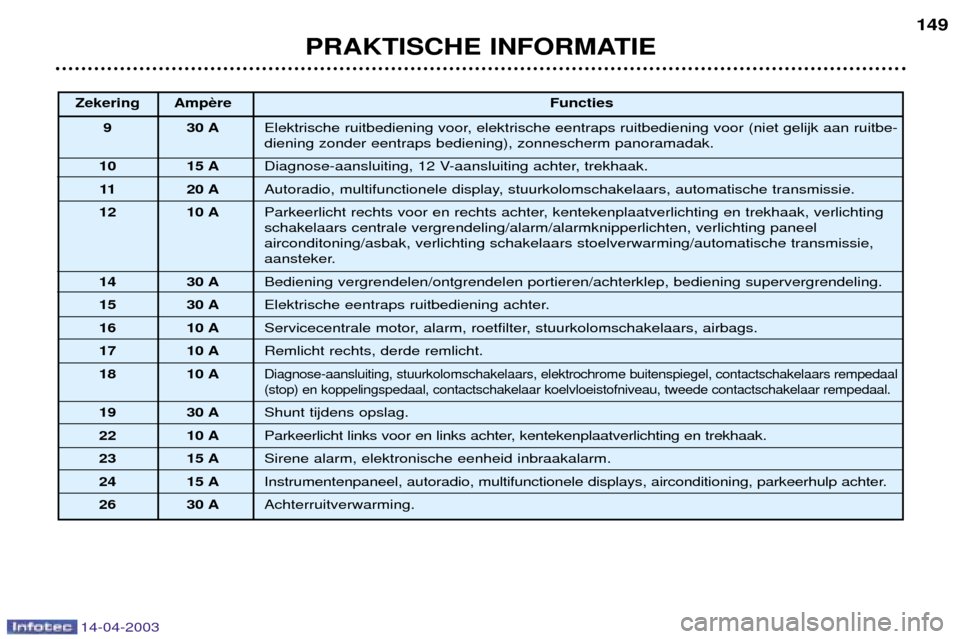

PRAKTISCHE INFORMATIE149
Zekering Amp
Functies
9 30 A Elektrische ruitbediening voor, elektrische eentraps ruitbediening voor (niet gelijk aan ruitbe- diening zonder eentraps bediening), zonnescherm panoramadak.
10 15 A Diagnose-aansluiting, 12 V-aansluiting achter, trekhaak.
11 20 A Autoradio, multifunctionele display, stuurkolomschakelaars, automatische transmissie.
12 10 A Parkeerlicht rechts voor en rechts achter, kentekenplaatverlichting en trekhaak, verlichtingschakelaars centrale vergrendeling/alarm/alarmknipperlichten, verlichting paneel airconditoning/asbak, verlichting schakelaars stoelverwarming/automatische transmissie,
aansteker.
14 30 A Bediening vergrendelen/ontgrendelen portieren/achterklep, bediening supervergrendeling.
15 30 A Elektrische eentraps ruitbediening achter.
16 10 A Servicecentrale motor, alarm, roetfilter, stuurkolomschakelaars, airbags.
17 10 A Remlicht rechts, derde remlicht.
18 10 A
Diagnose-aansluiting, stuurkolomschakelaars, elektrochrome buitenspiegel, contactschakelaars rempedaal(stop) en koppelingspedaal, contactschakelaar koelvloeistofniveau, tweede contactschakelaar rempedaal.
19 30 A Shunt tijdens opslag.
22 10 A Parkeerlicht links voor en links achter, kentekenplaatverlichting en trekhaak.
23 15 A Sirene alarm, elektronische eenheid inbraakalarm.
24 15 A Instrumentenpaneel, autoradio, multifunctionele displays, airconditioning, parkeerhulp achter.
26 30 A Achterruitverwarming.
