Peugeot 308 2007.5 Manual del propietario (in Spanish)

11
i
i
139

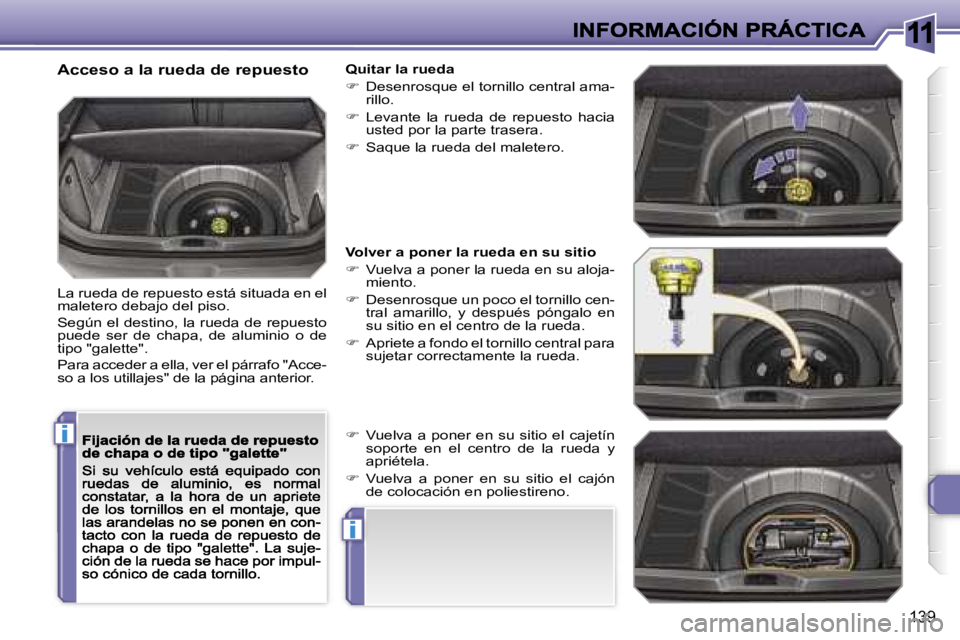

Acceso a la rueda de repuesto
La rueda de repuesto está situada en el maletero debajo del piso.
Según el destino, la rueda de repuesto puede ser de chapa, de aluminio o de tipo "galette".
Para acceder a ella, ver el párrafo "Acce-so a los utillajes" de la página anterior.
Quitar la rueda
 Desenrosque el tornillo central ama-rillo.
 Levante la rueda de repuesto hacia usted por la parte trasera.
 Saque la rueda del maletero.
Volver a poner la rueda en su sitio
 Vuelva a poner la rueda en su aloja-miento.
 Desenrosque un poco el tornillo cen-tral amarillo, y después póngalo en su sitio en el centro de la rueda.
 Apriete a fondo el tornillo central para sujetar correctamente la rueda.
 Vuelva a poner en su sitio el cajetín soporte en el centro de la rueda y apriétela.
 Vuelva a poner en su sitio el cajón de colocación en poliestireno.

11
i
140

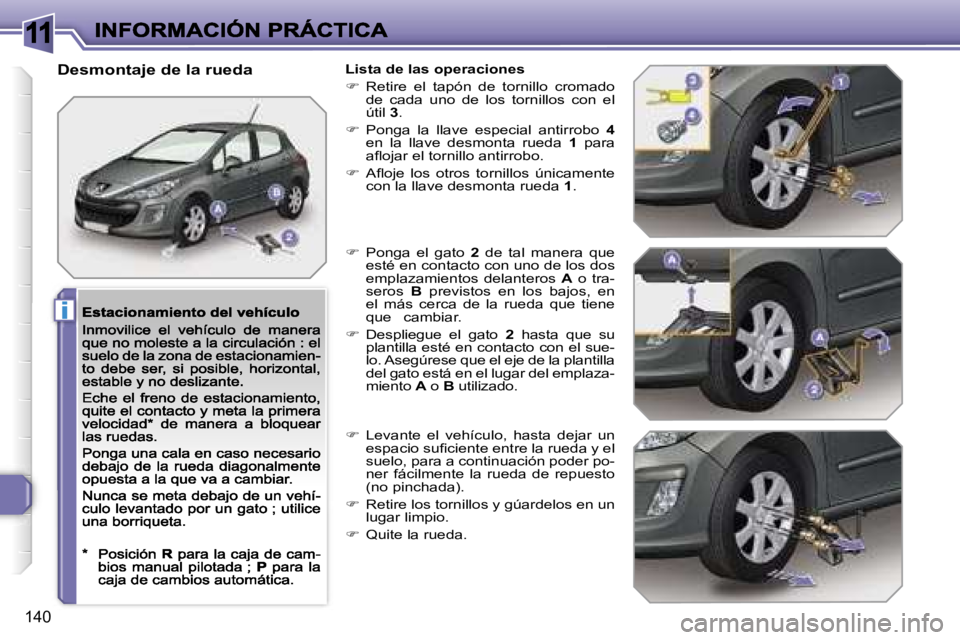

Desmontaje de la ruedaLista de las operaciones
 Retire el tapón de tornillo cromado de cada uno de los tornillos con el útil 3.
 Ponga la llave especial antirrobo 4en la llave desmonta rueda 1 para aflojar el tornillo antirrobo.
 Afloje los otros tornillos únicamente con la llave desmonta rueda 1.
 Ponga el gato 2 de tal manera que esté en contacto con uno de los dos emplazamientos delanteros A o tra-seros B previstos en los bajos, en el más cerca de la rueda que tiene que cambiar.
 Despliegue el gato 2 hasta que su plantilla esté en contacto con el sue-lo. Asegúrese que el eje de la plantilla del gato está en el lugar del emplaza-miento A o AAB utilizado.
 Levante el vehículo, hasta dejar un espacio suficiente entre la rueda y el suelo, para a continuación poder po-ner fácilmente la rueda de repuesto (no pinchada).
 Retire los tornillos y gúardelos en un lugar limpio.
 Quite la rueda.

11
i
141

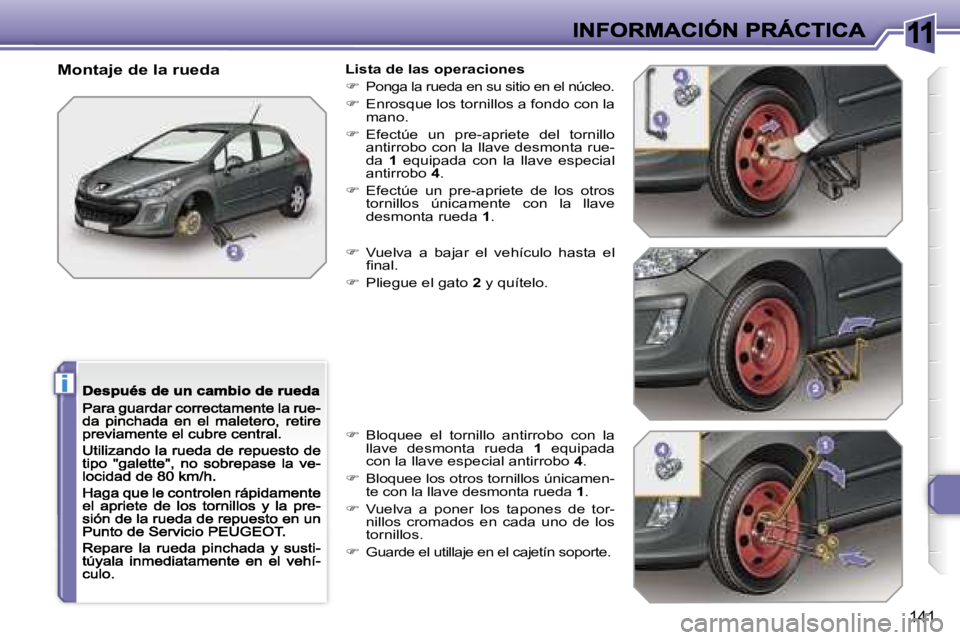

Montaje de la ruedaLista de las operaciones
Ponga la rueda en su sitio en el núcleo.
 Enrosque los tornillos a fondo con la mano.
 Efectúe un pre-apriete del tornillo antirrobo con la llave desmonta rue-da 1 equipada con la llave especial antirrobo 4.
 Efectúe un pre-apriete de los otros tornillos únicamente con la llave desmonta rueda 1.
 Vuelva a bajar el vehículo hasta el final.
 Pliegue el gato 2 y quítelo.
 Bloquee el tornillo antirrobo con la llave desmonta rueda 1 equipada con la llave especial antirrobo 4.
 Bloquee los otros tornillos únicamen-te con la llave desmonta rueda 1.
 Vuelva a poner los tapones de tor-nillos cromados en cada uno de los tornillos.
 Guarde el utillaje en el cajetín soporte.

11
i
!
!
142
* Según destino.

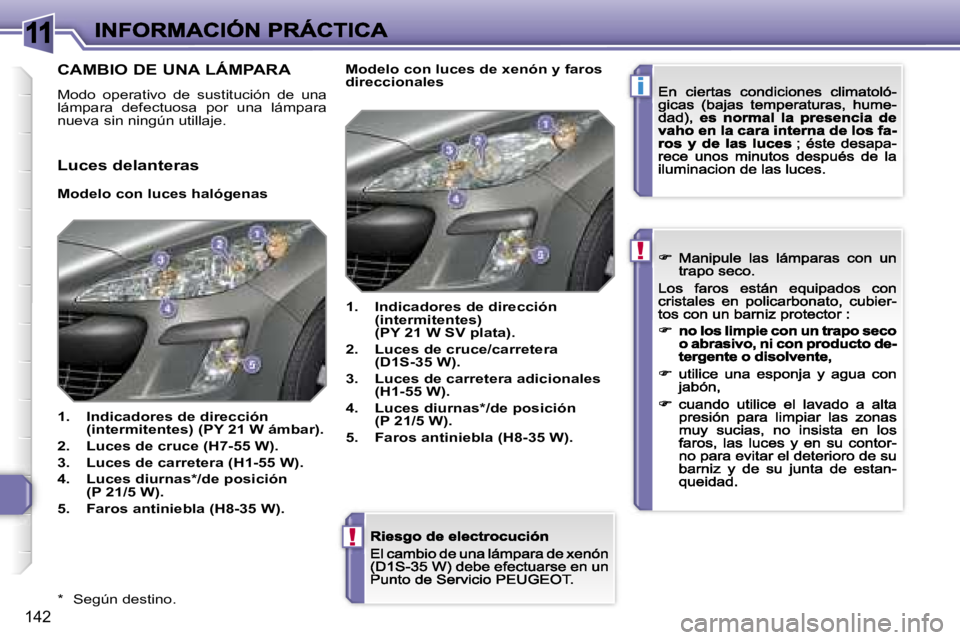

CAMBIO DE UNA LÁMPARA
Modo operativo de sustitución de una lámpara defectuosa por una lámpara nueva sin ningún utillaje.
Luces delanteras
Modelo con luces halógenas
1. Indicadores de dirección (intermitentes) (PY 21 W ámbar).
2. Luces de cruce (H7-55 W).
3. Luces de carretera (H1-55 W).
4. Luces diurnas*/de posición(P 21/5 W).
5. Faros antiniebla (H8-35 W).
1. Indicadores de dirección (intermitentes)(PY 21 W SV plata).
2. Luces de cruce/carretera(D1S-35 W).
3. Luces de carretera adicionales (H1-55 W).
4. Luces diurnas*/de posición(P 21/5 W).
5. Faros antiniebla (H8-35 W).
Modelo con luces de xenón y faros direccionales

11
i
!
143

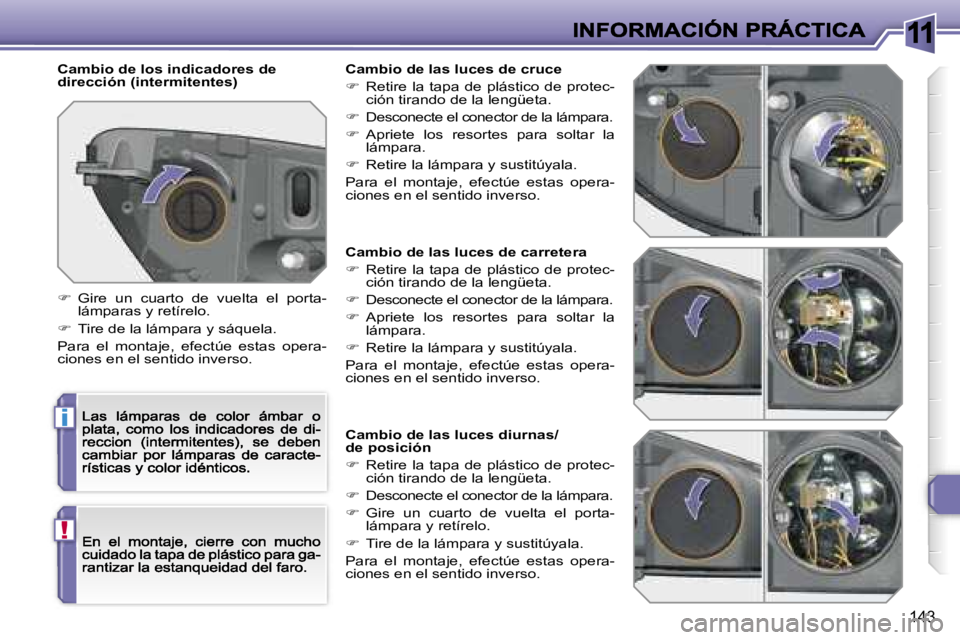

Cambio de las luces de carretera
 Retire la tapa de plástico de protec-ción tirando de la lengüeta.
 Desconecte el conector dela lámpara.
 Apriete los resortes para soltar la lámpara.
 Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-ciones en el sentido inverso.
Cambio de las luces diurnas/de posición
 Retire la tapa de plástico de protec-ción tirando de la lengüeta.
 Desconecte el conector dela lámpara.
 Gire un cuarto de vuelta el porta-lámpara y retírelo.
 Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-ciones en el sentido inverso.
Cambio de los indicadores de dirección (intermitentes)
 Gire un cuarto de vuelta el porta-lámparas y retírelo.
 Tire de la lámpara y sáquela.
Para el montaje, efectúe estas opera-ciones en el sentido inverso.
Cambio de las luces de cruce
 Retire la tapa de plástico de protec-ción tirando de la lengüeta.
 Desconecte el conector dela lámpara.
 Apriete los resortes para soltar la lámpara.
 Retire la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-ciones en el sentido inverso.

11
i
144

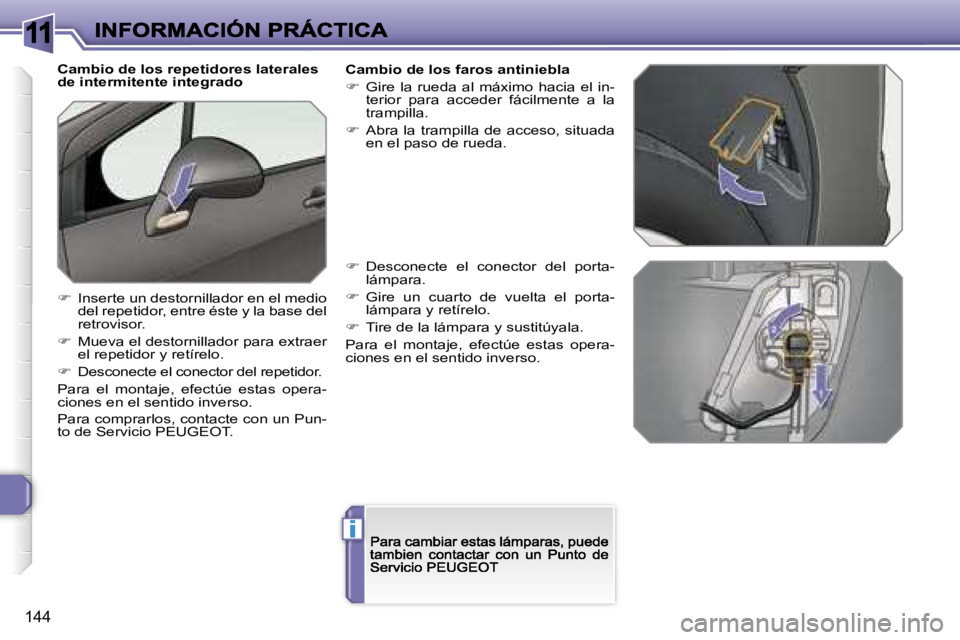

Cambio de los repetidores laterales de intermitente integrado
 Inserte un destornillador en el medio del repetidor, entre éste y la base del retrovisor.
 Mueva el destornillador para extraer el repetidor y retírelo.
 Desconecte el conector del repetidor.
Para el montaje, efectúe estas opera-ciones en el sentido inverso.
Para comprarlos, contacte con un Pun-to de Servicio PEUGEOT.
Cambio de los faros antiniebla
 Gire la rueda al máximo hacia el in-terior para acceder fácilmente a la trampilla.
 Abra la trampilla de acceso, situada en el paso de rueda.
 Desconecte el conector del porta-lámpara.
 Gire un cuarto de vuelta el porta-lámpara y retírelo.
 Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-ciones en el sentido inverso.

11
i
145

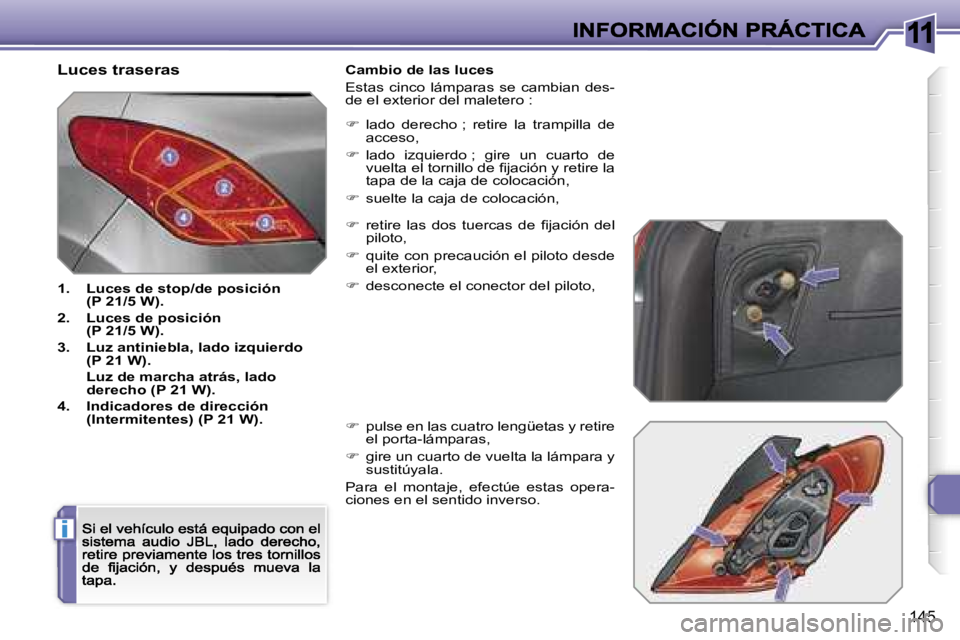

Luces traseras
1. Luces de stop/de posición(P 21/5 W).
2. Luces de posición(P 21/5 W).
3. Luz antiniebla, lado izquierdo(P 21 W).
Luz de marcha atrás, lado derecho (P 21 W).
4. Indicadores de dirección (Intermitentes) (P 21 W).
Cambio de las luces
Estas cinco lámparas se cambian des-de el exterior del maletero :
 retire las dos tuercas de fijación del piloto,
 quite con precaución el piloto desde el exterior,
 desconecte el conector del piloto,
 pulse en las cuatro lengüetas y retire el porta-lámparas,
 gire un cuarto de vuelta la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-ciones en el sentido inverso.
 lado derecho ; retire la trampilla de acceso,
 lado izquierdo ; gire un cuarto de vuelta el tornillo de fijación y retire la tapa de la caja de colocación,
 suelte la caja de colocación,

11
146

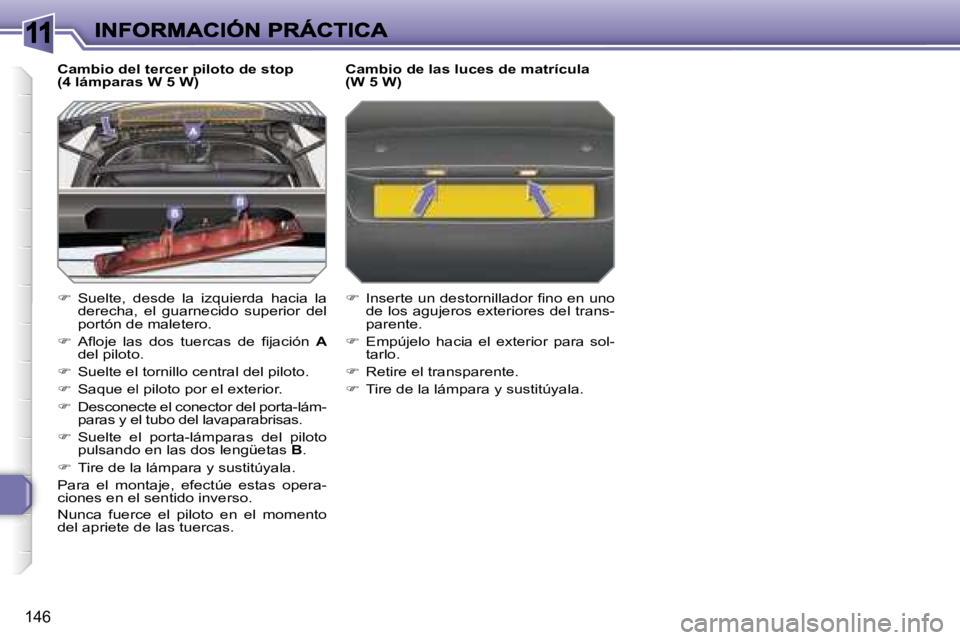

Cambio del tercer piloto de stop(4 lámparas W 5 W)
 Suelte, desde la izquierda hacia la derecha, el guarnecido superior del portón de maletero.
 Afloje las dos tuercas de fijación Adel piloto.
 Suelte el tornillo central del piloto.
 Saque elpiloto por el exterior.
 Desconecte el conector del porta-lám-paras y el tubo del lavaparabrisas.
 Suelte el porta-lámparas del piloto pulsando en las dos lengüetas B.
 Tire de la lámpara y sustitúyala.
Para el montaje, efectúe estas opera-ciones en el sentido inverso.
Nunca fuerce el piloto en el momento del apriete de las tuercas.
Cambio de las luces de matrícula(W 5 W)
 Inserte un destornillador fino en uno de los agujeros exteriores del trans-parente.
 Empújelo hacia el exterior para sol-tarlo.
 Retire el transparente.
 Tire de la lámpara y sustitúyala.

11
!
i
147

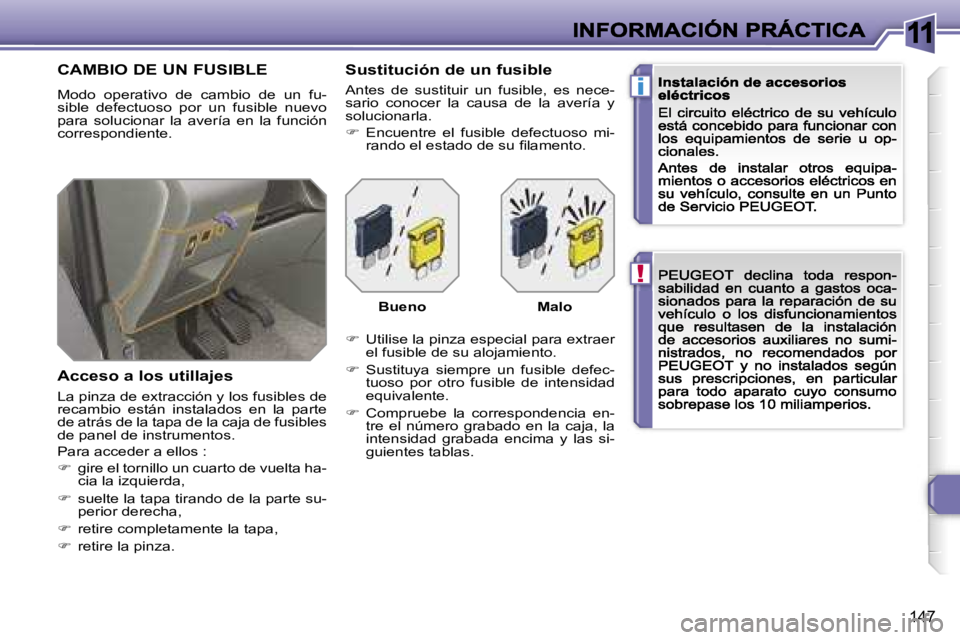

CAMBIO DE UN FUSIBLE
Modo operativo de cambio de un fu-sible defectuoso por un fusible nuevo para solucionarla avería en la función correspondiente.
Acceso a los utillajes
La pinza de extracción y los fusibles de recambio están instalados en la parte de atrás de la tapa de la caja de fusibles de panel de instrumentos.
Para acceder a ellos :
 gire el tornillo un cuarto de vuelta ha-cia la izquierda,
 suelte la tapa tirando de la parte su-perior derecha,
 retire completamente la tapa,
 retire la pinza.
Sustitución de un fusible
Antes de sustituir un fusible, es nece-sario conocer la causa de la avería y solucionarla.
 Encuentre el fusible defectuoso mi-rando el estado de su filamento.
 Utilise la pinza especial para extraer el fusible de su alojamiento.
 Sustituya siempre un fusible defec-tuoso por otro fusible de intensidad equivalente.
 Compruebe la correspondencia en-tre el número grabado en la caja, la intensidad grabada encima y las si-guientes tablas.
BuenoMalo

11
148
Fusibles en el panel de instrumentos
La caja de fusibles está situada en la parte inferior del panel de instrumentos (lado izquierdo).
Acceso a los fusibles
 ver párrafo "Acceso a los utillajes".
Tablas de los fusibles
Fusible N°IntensidadFunciones
G3630 AAsientos térmicos conductor y pasajero.
G375 ACajetín servicio remolque.
G3830 ACajetín de memorización asiento conductor.
G3930 AAlimentación cajetín de servicio remolque.
G4030 AAmplificador Hi-Fi.
Fusible N°IntensidadFunciones
F115 ALimpialunas trasero.
F2-No utilizado.
F35 ACalculador airbags y pretensores pirotécnicos.
F410 A
Contactores pedal de embrague y bi-función freno, retrovisor interior electrocromo, aire acondicionado, sensor ángulo volante, caja de cambios automática, cajetín de conmutación yde protección.
F530 AElevalunas secuenciales delanteros, alimentación retrovisores abatibles, persiana de ocultación del techo acristalado panorámico.
F630 AElevalunas secuenciales traseros.
F75 ALuces de techo delanteras y traseras, lectoresde mapa, luces de cortesía traseras, luz parasol, luz guantera.
