Peugeot 308 2015 Kezelési útmutató (in Hungarian)

229
308_hu_Chap07_info-pratiques_ed01-2015

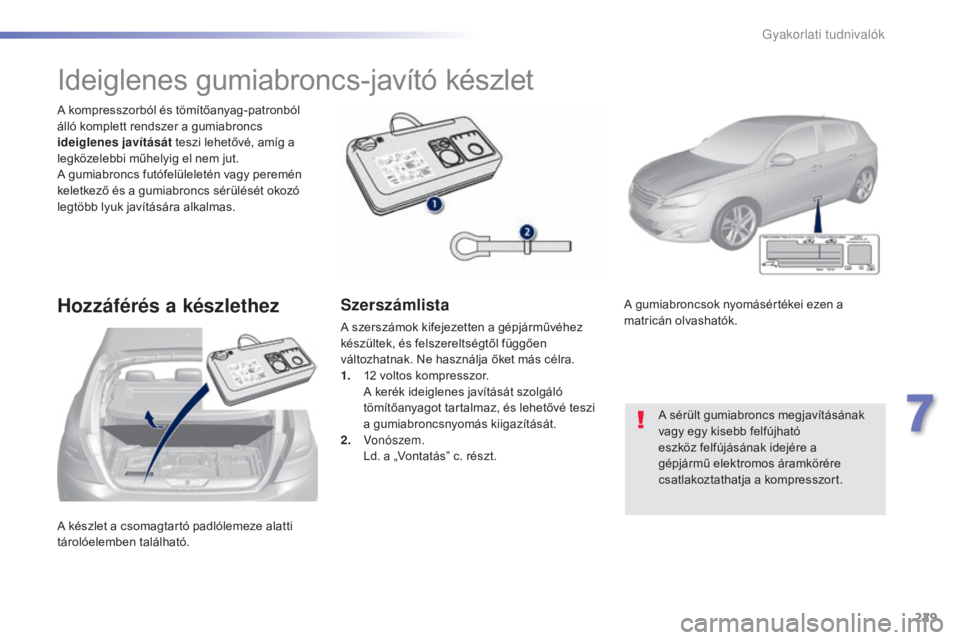

A készlet a csomagtartó padlólemeze alatti
tárolóelemben található. A kompresszorból és tömítőanyag-patronból
álló komplett rendszer a gumiabroncs
ideiglenes javítását teszi lehetővé, amíg a
legközelebbi műhelyig el nem jut.
A gumiabroncs futófelüleletén vagy peremén
keletkező és a gumiabroncs sérülését okozó
legtöbb lyuk javítására alkalmas.
Ideiglenes gumiabroncs-javító készlet
Hozzáférés a készlethezSzerszámlista
A szerszámok kifejezetten a gépjárművéhez
készültek, és felszereltségtől függően
változhatnak. Ne használja őket más célra.
1.
1

2 voltos kompresszor.
A k

erék ideiglenes javítását szolgáló
tömítőanyagot tartalmaz, és lehetővé teszi
a gumiabroncsnyomás kiigazítását.
2.
V

onószem.
L

d. a „Vontatás” c. részt. A gumiabroncsok nyomásértékei ezen a
matricán olvashatók.
A sérült gumiabroncs megjavításának
vagy egy kisebb felfújható
eszköz felfújásának idejére a
gépjármű elektromos áramkörére
csatlakoztathatja a kompresszort.
7
Gyakorlati tudnival

230
308_hu_Chap07_info-pratiques_ed01-2015

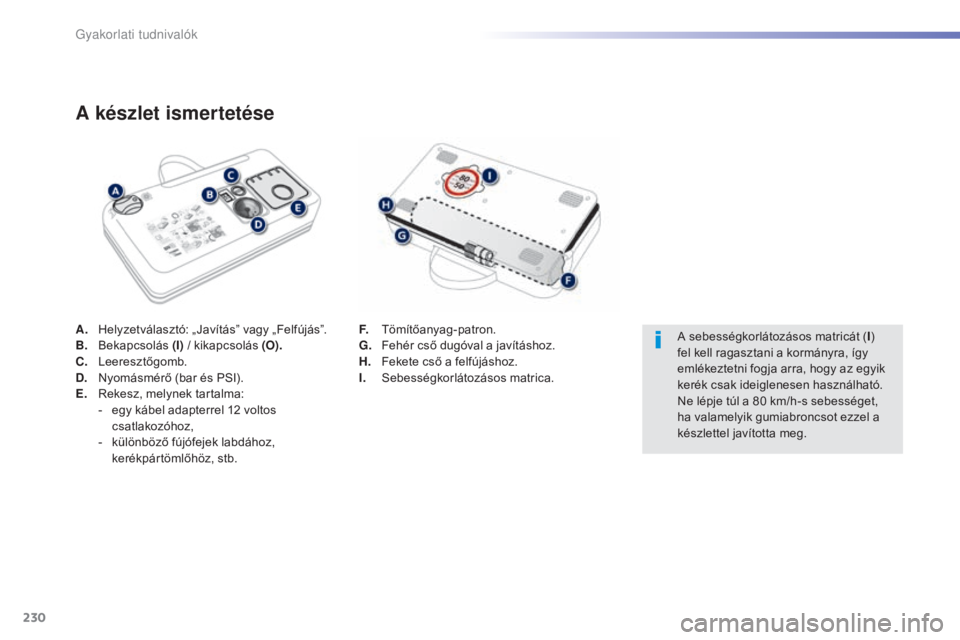

A. Helyzetválasztó: „ Javítás” vagy „Felfújás”.
B. Bekapcsolás (I) / kikapcsolás (O) .
C.
L

eeresztőgomb.
D.
N

yomásmérő (bar és PSI).
E.
R

ekesz, melynek tartalma:
-

e
gy kábel adapterrel 12 voltos
csatlakozóhoz,
-

k
ülönböző fújófejek labdához,
kerékpártömlőhöz, stb.
A készlet ismertetése
F. Tömítőanyag-patron.
G. F ehér cső dugóval a javításhoz.
H.
F

ekete cső a felfújáshoz.
I.
S

ebességkorlátozásos matrica. A sebességkorlátozásos matricát (
I)
fel kell ragasztani a kormányra, így
emlékeztetni fogja arra, hogy az egyik
kerék csak ideiglenesen használható.
Ne lépje túl a 80
km/h-s sebességet,
ha valamelyik gumiabroncsot ezzel a
készlettel javította meg.
Gyakorlati tudnival

231
308_hu_Chap07_info-pratiques_ed01-2015

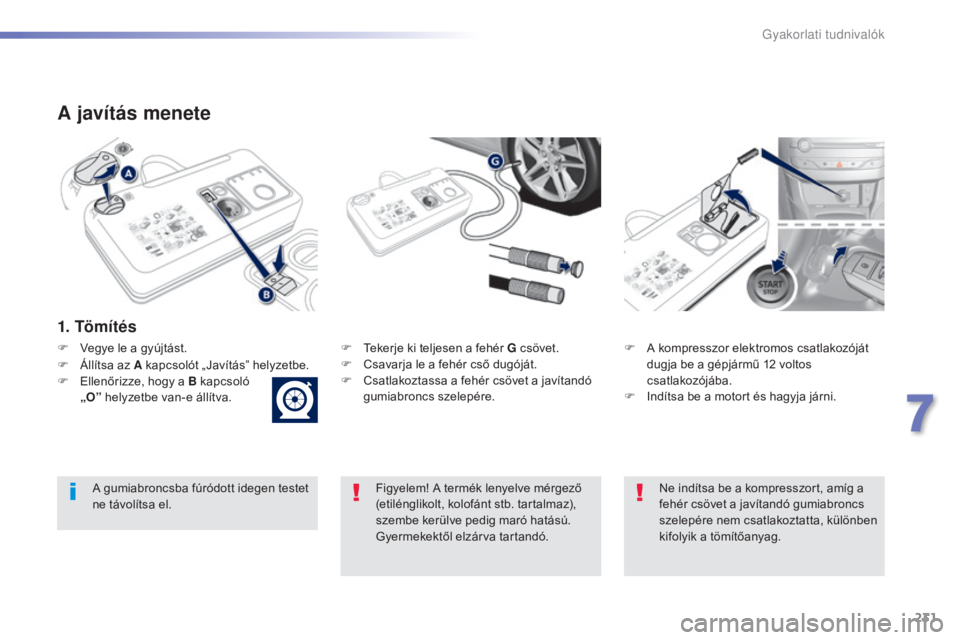

A javítás menete
1. Tömítés
F Tekerje ki teljesen a fehér G csövet.
F C savarja le a fehér cső dugóját.
F

C
satlakoztassa a fehér csövet a javítandó
gumiabroncs szelepére. F
A k ompresszor elektromos csatlakozóját
dugja be a gépjármű 12 voltos
csatlakozójába.
F

I
ndítsa be a motort és hagyja járni.
Figyelem! A termék lenyelve mérgező
(etilénglikolt, kolofánt stb. tartalmaz),
szembe kerülve pedig maró hatású.
Gyermekektől elzárva tartandó.
A gumiabroncsba fúródott idegen testet
ne távolítsa el.
Ne indítsa be a kompresszort, amíg a
fehér csövet a javítandó gumiabroncs
szelepére nem csatlakoztatta, különben
kifolyik a tömítőanyag.
F
V
egye le a gyújtást.
F

Á

llítsa az A kapcsolót „ Javítás” helyzetbe.
F

E

llenőrizze, hogy a B kapcsoló
„O” helyzetbe van-e állítva.
7
Gyakorlati tudnival

232
308_hu_Chap07_info-pratiques_ed01-2015

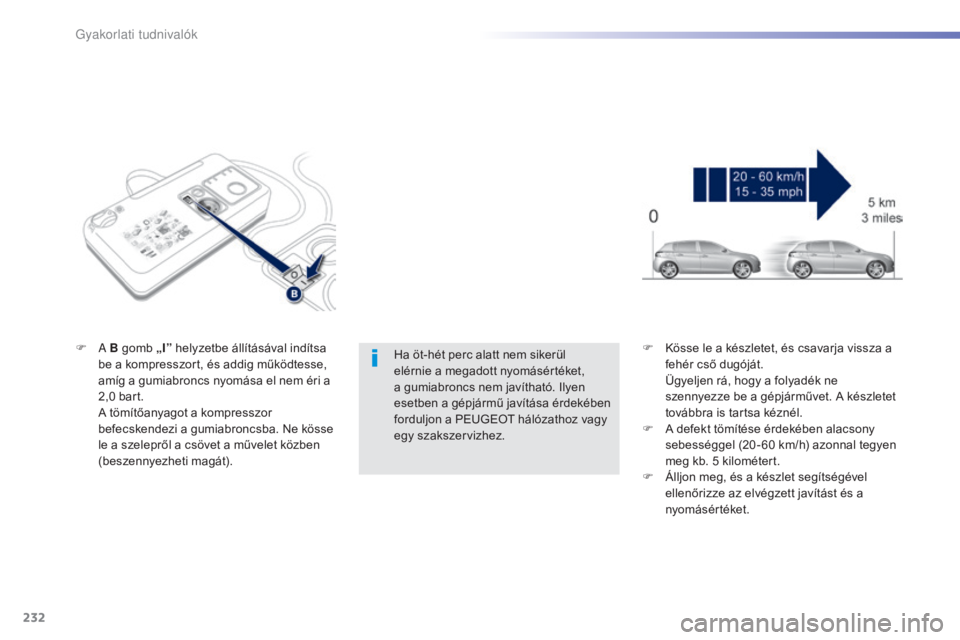

Ha öt-hét perc alatt nem sikerül
elérnie a megadott nyomásértéket,
a gumiabroncs nem javítható. Ilyen
esetben a gépjármű javítása érdekében
forduljon a PEUGEOT hálózathoz vagy
egy szakszervizhez.
F

A
B gomb „I” helyzetbe állításával indítsa
be a kompresszort, és addig működtesse,
amíg a gumiabroncs nyomása el nem éri a
2,0

bart.
A t

ömítőanyagot a kompresszor
befecskendezi a gumiabroncsba. Ne kösse
le a szelepről a csövet a művelet közben
(beszennyezheti magát). F
K össe le a készletet, és csavarja vissza a
fehér cső dugóját.
Ü

gyeljen rá, hogy a folyadék ne
szennyezze be a gépjárművet. A készletet
továbbra is tartsa kéznél.
F

A d
efekt tömítése érdekében alacsony
sebességgel (20 - 60
km/h) azonnal tegyen
meg kb. 5
kilométert.
F

Á
lljon meg, és a készlet segítségével
ellenőrizze az elvégzett javítást és a
nyomásértéket.
Gyakorlati tudnivalók

233
308_hu_Chap07_info-pratiques_ed01-2015

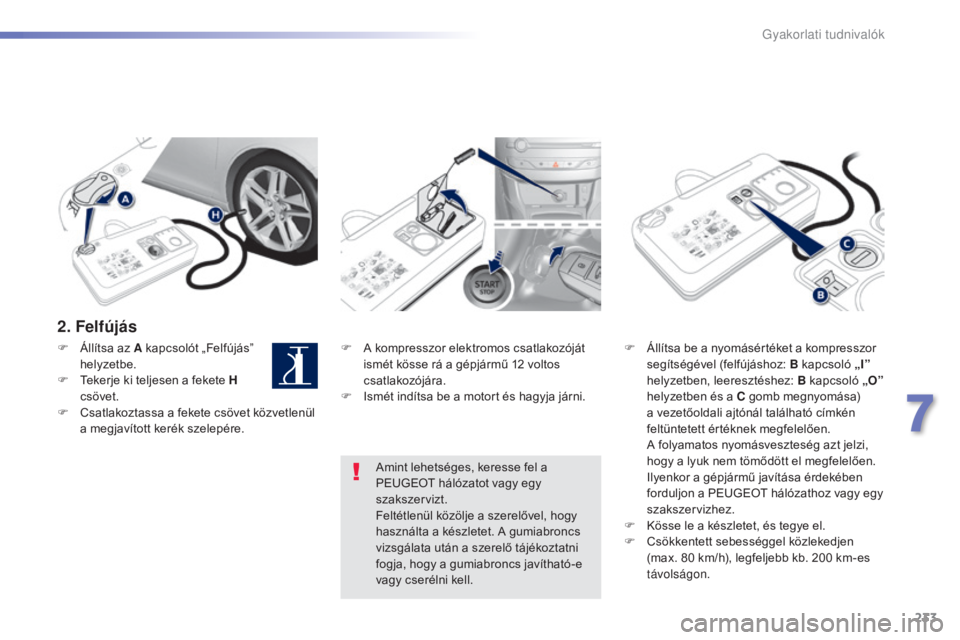

2. Felfújás
F A kompresszor elektromos csatlakozóját ismét kösse rá a gépjármű 12 voltos
csatlakozójára.
F

I
smét indítsa be a motort és hagyja járni. F
Á llítsa be a nyomásértéket a kompresszor
segítségével (felfújáshoz: B kapcsoló „I”
helyzetben, leeresztéshez: B kapcsoló „O”
helyzetben és a C gomb megnyomása)
a vezetőoldali ajtónál található címkén
feltüntetett értéknek megfelelően.
A f

olyamatos nyomásveszteség azt jelzi,
hogy a lyuk nem tömődött el megfelelően.
Ilyenkor a gépjármű javítása érdekében
forduljon a PEUGEOT hálózathoz vagy egy
szakszervizhez.
F

K
össe le a készletet, és tegye el.
F

C
sökkentett sebességgel közlekedjen
(max. 80
km/h), legfeljebb kb. 200 km-es
távolságon.
Amint lehetséges, keresse fel a
PEUGEOT hálózatot vagy egy
szakszervizt.
Feltétlenül közölje a szerelővel, hogy
használta a készletet. A gumiabroncs
vizsgálata után a szerelő tájékoztatni
fogja, hogy a gumiabroncs javítható-e
vagy cserélni kell.
F
Á
llítsa az A kapcsolót „Felfújás”
helyzetbe.
F

T

ekerje ki teljesen a fekete H
csövet.
F

C

satlakoztassa a fekete csövet közvetlenül
a megjavított kerék szelepére.
7
Gyakorlati tudnival

234
308_hu_Chap07_info-pratiques_ed01-2015

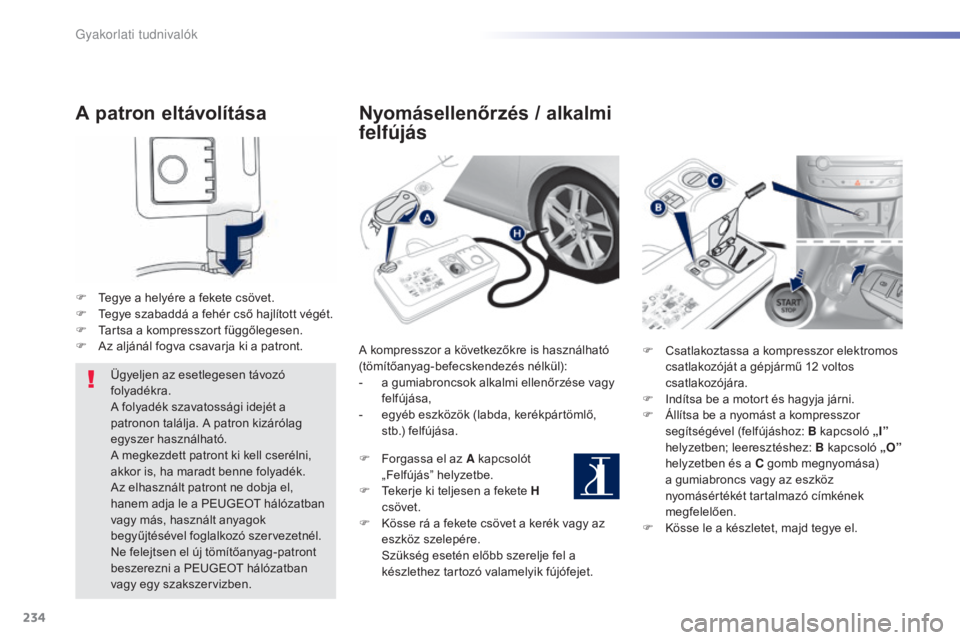

A patron eltávolítása
F Tegye a helyére a fekete csövet.
F T egye szabaddá a fehér cső hajlított végét.
F

T
artsa a kompresszort függőlegesen.
F

A
z aljánál fogva csavarja ki a patront.Ügyeljen az esetlegesen távozó
folyadékra.
A folyadék szavatossági idejét a
patronon találja. A patron kizárólag
egyszer használható.
A megkezdett patront ki kell cserélni,
akkor is, ha maradt benne folyadék.
Az elhasznált patront ne dobja el,
hanem adja le a PEUGEOT hálózatban
vagy más, használt anyagok
begyűjtésével foglalkozó szervezetnél.
Ne felejtsen el új tömítőanyag-patront
beszerezni a PEUGEOT hálózatban
vagy egy szakszervizben.
Nyomásellenőrzés / alkalmi
felfújás
A kompresszor a következőkre is használható
(tömítőanyag-befecskendezés nélkül):
-

a g
umiabroncsok alkalmi ellenőrzése vagy
felfújása,
-

e
gyéb eszközök (labda, kerékpártömlő,
stb.) felfújása.
F

F
orgassa el az A kapcsolót
„Felfújás” helyzetbe.
F

T
ekerje ki teljesen a fekete H
csövet.
F

K
össe rá a fekete csövet a kerék vagy az
eszköz szelepére.
S

zükség esetén előbb szerelje fel a
készlethez tartozó valamelyik fújófejet. F
C satlakoztassa a kompresszor elektromos
csatlakozóját a gépjármű 12
voltos
csatlakozójára.
F

I
ndítsa be a motort és hagyja járni.
F

Á
llítsa be a nyomást a kompresszor
segítségével (felfújáshoz: B kapcsoló „I”
helyzetben; leeresztéshez: B kapcsoló „O”
helyzetben és a C gomb megnyomása)
a gumiabroncs vagy az eszköz
nyomásértékét tartalmazó címkének
megfelelően.
F

K
össe le a készletet, majd tegye el.
Gyakorlati tudnival

235
308_hu_Chap07_info-pratiques_ed01-2015

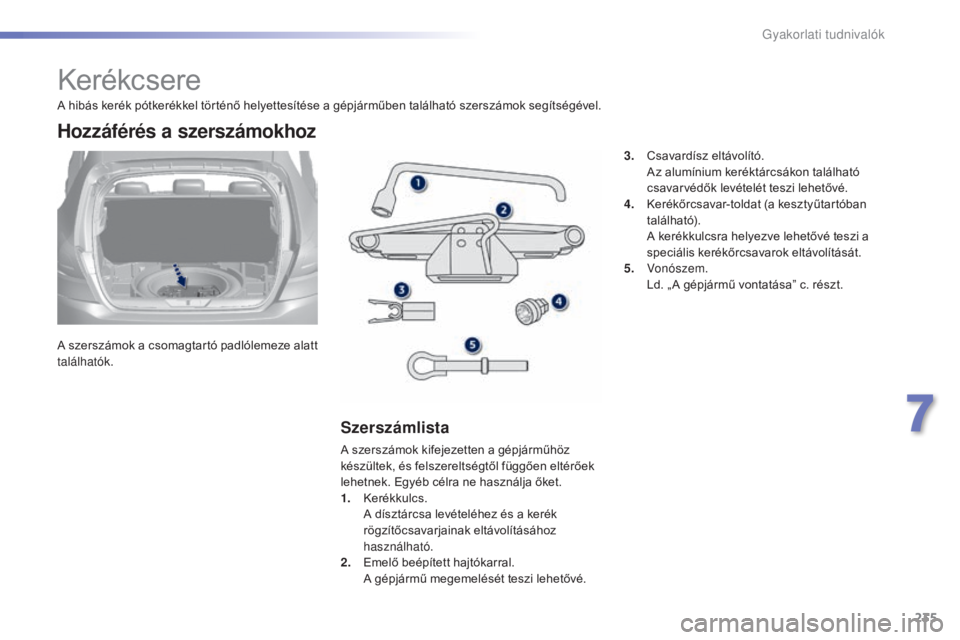

Kerékcsere
A szerszámok a csomagtartó padlólemeze alatt
találhatók.
Hozzáférés a szerszámokhoz
Szerszámlista
A szerszámok kifejezetten a gépjárműhöz
készültek, és felszereltségtől függően eltérőek
lehetnek. Egyéb célra ne használja őket.
1.
K
erékkulcs.
A d

ísztárcsa levételéhez és a kerék
rögzítőcsavarjainak eltávolításához
használható.
2.
E

melő beépített hajtókarral.
A g

épjármű megemelését teszi lehetővé. 3.
C

savardísz eltávolító.
A

z alumínium keréktárcsákon található
csavarvédők levételét teszi lehetővé.
4.
K
erékőrcsavar-toldat (a kesztyűtartóban
található).
A k
erékkulcsra helyezve lehetővé teszi a
speciális kerékőrcsavarok eltávolítását.
5.

Vonószem.
L

d. „ A gépjármű vontatása” c. részt.
A hibás kerék pótkerékkel történő helyettesítése a gépjárműben található szerszámok segítségével.
7
Gyakorlati tudnivalók

236
308_hu_Chap07_info-pratiques_ed01-2015

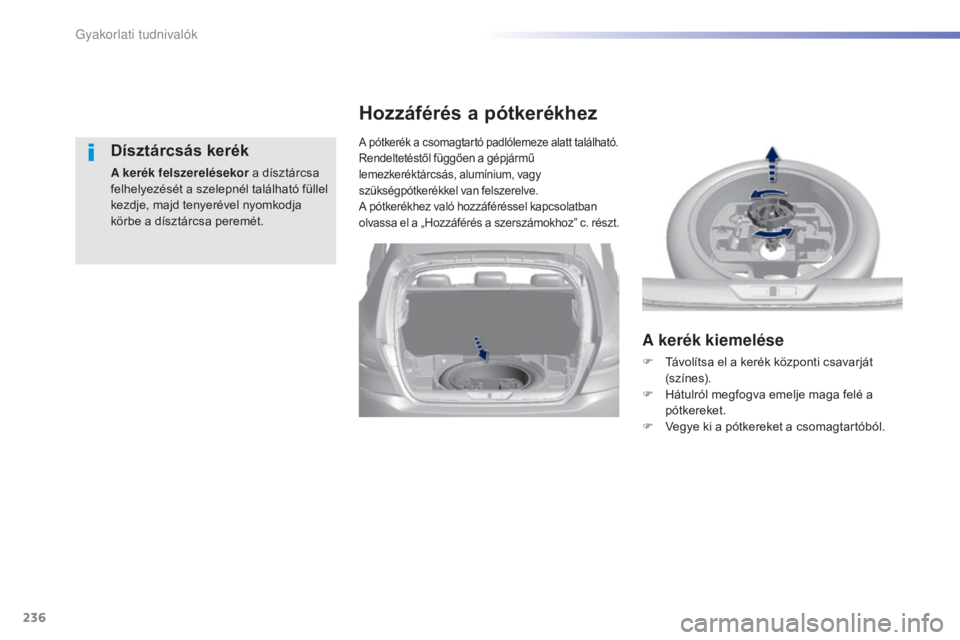

Dísztárcsás kerék
A kerék felszerelésekor a dísztárcsa
felhelyezését a szelepnél található füllel
kezdje, majd tenyerével nyomkodja
körbe a dísztárcsa peremét.
A pótkerék a csomagtartó padlólemeze alatt található.Rendeltetéstől függően a gépjármű
lemezkeréktárcsás, alumínium, vagy
szükségpótkerékkel van felszerelve.
A pótkerékhez való hozzáféréssel kapcsolatban
olvassa el a „Hozzáférés a szerszámokhoz” c. részt.
Hozzáférés a pótkerékhez
A kerék kiemelése
F Távolítsa el a kerék központi csavarját (s zín e s).
F

H
átulról megfogva emelje maga felé a
pótkereket.
F

V
egye ki a pótkereket a csomagtartóból.
Gyakorlati tudnival

237
308_hu_Chap07_info-pratiques_ed01-2015

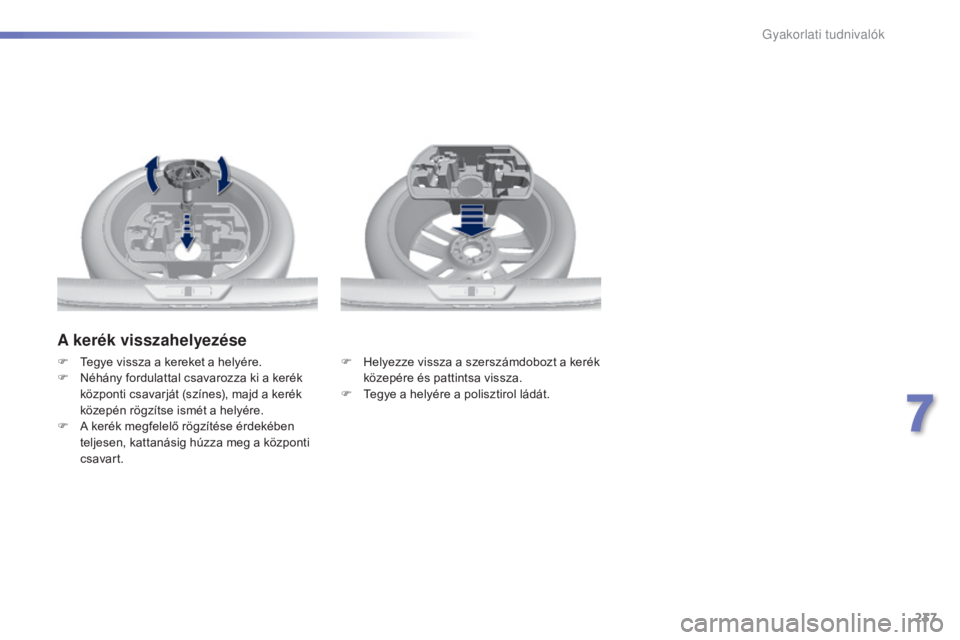

A kerék visszahelyezése
F Helyezze vissza a szerszámdobozt a kerék közepére és pattintsa vissza.
F

T
egye a helyére a polisztirol ládát.
F
T
egye vissza a kereket a helyére.
F
N
éhány fordulattal csavarozza ki a kerék
központi csavarját (színes), majd a kerék
közepén rögzítse ismét a helyére.
F

A k

erék megfelelő rögzítése érdekében
teljesen, kattanásig húzza meg a központi
csavar t.
7
Gyakorlati tudnival

238
308_hu_Chap07_info-pratiques_ed01-2015

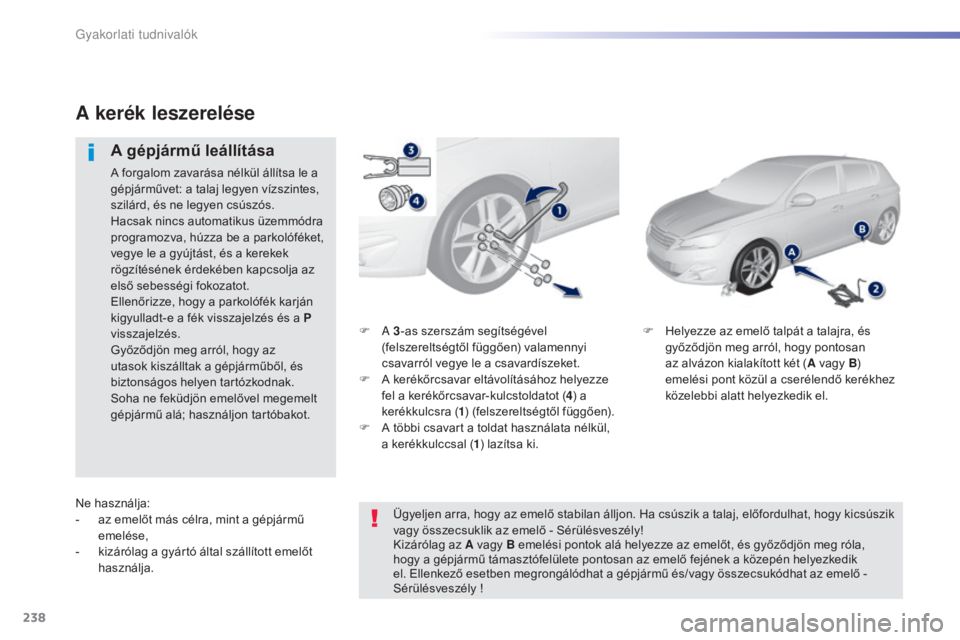

F A 3-as szerszám segítségével
(felszereltségtől függően) valamennyi
csavarról vegye le a csavardíszeket.
F

A k
erékőrcsavar eltávolításához helyezze
fel a kerékőrcsavar-kulcstoldatot ( 4) a
kerékkulcsra ( 1) (felszereltségtől függően).
F

A t
öbbi csavart a toldat használata nélkül,
a kerékkulccsal ( 1) lazítsa ki. F
H elyezze az emelő talpát a talajra, és
győződjön meg arról, hogy pontosan
az alvázon kialakított két ( A vagy B)
emelési pont közül a cserélendő kerékhez
közelebbi alatt helyezkedik el.
A kerék leszerelése
A gépjármű leállítása
A forgalom zavarása nélkül állítsa le a
gépjárművet: a talaj legyen vízszintes,
szilárd, és ne legyen csúszós.
Hacsak nincs automatikus üzemmódra
programozva, húzza be a parkolóféket,
vegye le a gyújtást, és a kerekek
rögzítésének érdekében kapcsolja az
első sebességi fokozatot.
Ellenőrizze, hogy a parkolófék karján
kigyulladt-e a fék visszajelzés és a P
visszajelzés.
Győződjön meg arról, hogy az
utasok kiszálltak a gépjárműből, és
biztonságos helyen tartózkodnak.
Soha ne feküdjön emelővel megemelt
gépjármű alá; használjon tartóbakot.
Ne használja:
-

a

z emelőt más célra, mint a gépjármű
emelése,
-

k

izárólag a gyártó által szállított emelőt
használja. Ügyeljen arra, hogy az emelő stabilan álljon. Ha csúszik a talaj, előfordulhat, hogy kicsúszik
vagy összecsuklik az emelő - Sérülésveszély!
Kizárólag az A vagy B emelési pontok alá helyezze az emelőt, és győződjön meg róla,
hogy a gépjármű támasztófelülete pontosan az emelő fejének a közepén helyezkedik
el. Ellenkező esetben megrongálódhat a gépjármű és/vagy összecsukódhat az emelő -
Sérülésveszély !
Gyakorlati tudnivalók
