Peugeot 308 2015 Kezelési útmutató (in Hungarian)

219
308_hu_Chap06_securite_ed01-2015
Biztonsági övvel rögzíthető gyermekülések beszerelése
A gyermek súlya / korcsoportja
Ülőhely 13
kg alatt
(0

(b) és 0+ csoport)
Kb. 1
éves korig 9
- 18 kg
(1. csoport)
Kb. 1-3
éves kor15
- 25 kg
(2. csoport)
Kb. 3 - 6
éves kor22
- 36 kg
(3. csoport)
Kb. 6 -10
éves kor
Első utasülés (c)
-

m

agasítóval U (R)U (R)U (R)U (R)
-

m

agasító nélkül
(függőleges háttámlával) U (R)
U (R)U (R)U (R)
A táblázat az egyes ülőhelyekre biztonsági övvel rögzíthető, univerzális (a) gyermekülések beszerelési lehetőségeit mutatja be a gyermek súlyától,
illetve a gépjármű ülőhelyétől függően, az európai szabályozásnak megfelelően.
Limuzin
Hátsó oldalsó ülőhelyek (d) UUUU
Hátsó középső ülőhely (d) U (1)U (1) XX
SW
Hátsó oldalsó ülőhelyek (d) UUUU
Hátsó középső ülőhely (d) XXXX
6
Biztonság

220
308_hu_Chap06_securite_ed01-2015
U: biztonsági övvel rögzíthető, univerzális
gyermekülés „menetiránynak háttal”
és „menetiránnyal szemben” történő
beszerelésére alkalmas ülőhely.
U(R) :

u
gyanaz, mint az U -nál, a gépjármű
ülését a leghátsó helyzetbe kell állítani.
X :

a j
elzett súlycsoportba tartozó gyermekülés
beszerelésére nem alkalmas ülőhely. Vegye ki és tegye el a fejtámlát, mielőtt
háttámlás gyermekülést szerel be egy
utasülésre.
Helyezze vissza a fejtámlát, ha a
gyermekülést kiszerelte.
(a)
u niverzális gyermekülés: biztonsági övvel
valamennyi gépjárműbe beszerelhető
gyermekülés.
(b)

0
. csoport: születéstől 10 kg-ig. A kosarakat
és az „autós” ágyakat nem lehet az első
utasoldali ülésre beszerelni.
(c)

m
ielőtt gyermekét erre a helyre ültetné,
tájékozódjon a hazájában érvényes
előírásokról.
(d)

g
yermekülés beszereléséhez a hátsó
ülésekre menetiránnyal szemben vagy
menetirány szerint, tolja előre az első ülést,
majd döntse előre a háttámláját úgy, hogy
elég hely legyen a gyermekülésnek és a
gyermek lábainak.
(1)

k
itámasztós gyermekülést nem szabad a
hátsó középső utasülésre beszerelni.
Biztonság

221
308_hu_Chap06_securite_ed01-2015
A gépjármű mindenben megfelel a legújabb ISOFIX szabályozásnak.
Az ábrán jelölt üléseket szabványos ISOFIX rögzítőelemekkel látták el.
„ISOFIX” rögzítések
Mindegyik ülőlapon három rögzítőgyűrű található.
- K ét ISOFIX jelöléssel ellátott rögzítőgyűrű
( A ) a gépjármű ülésének háttámlája és
ülőlapja között. -
A c somagtartóban egy jelöléssel ellátott
TOP TETHER elnevezésű rögzítőgyűrű ( B)
található a felső heveder rögzítéséhez.
A TOP TETHER rendszer lehetővé teszi a
gyermekülés felső hevederének rögzítését,
ha rendelkezik ilyennel. Frontális ütközés
esetén a berendezés enyhíti a gyermekülés
előrebillenését.
A TOP TETHER a csomagtartó padlóján, az
üléstámlák mögött található.
Ne használja a csomagtérpadló két
oldalán elhelyezett csomagrögzítő háló
gyűrűket (limuzin), ill. a rögzítőgyűrűket
(SW).
A gyűrűk takarófedelek mögött
találhatók (limuzin).
A hozzáféréshez:
F

K
ipattintásához húzza a fedelet
előre, és fordítsa el felfelé.
6
Biztonság

222
308_hu_Chap06_securite_ed01-2015
A nem megfelelően beszerelt
gyermekülés ütközés esetén kisebb
védelmet nyújt a gépjárműben utazó
gyermek számára.Szigorúan tartsa be a gyermekülés beszerelési
útmutatójában szereplő szerelési utasításokat.
A gépjárművébe történő beszerelésre alkalmas
ISOFIX gyermekülésekről az elhelyezésükre
vonatkozó összefoglaló táblázatból
tájékozódhat.
A gyermekülés Top Tetherhez rögzítéséhez:
-

M

ielőtt erre a helyre szerelné be a
gyermekülést, vegye ki és tegye el a fejtámlát
(ha a gyermekülést eltávolította, a fejtámlát
helyezze vissza).
-

V

ezesse át a gyermekülés hevederét az
ülés háttámla felső része mögött, és illessze
középre a fejtámla-pálcák nyílásaihoz képest.
-

R

ögzítse a felső heveder rögzítését a B
gyűrűhöz.
-

F

eszítse meg a felső hevedert. Ha gépjárműve hagyományos (szabványos
méretű) pótkerékkel rendelkezik, kövesse az
alábbi eljárást:
F

V
ezesse át a hevedert és a karabinert a
csomagtérpadlón (a résen át).
F
E
melje meg a csomagtérpadlót.
F
T
ávolítsa el a felső tárolódobozt, mely a
kerék mellett található.
F
A
kassza be a karabinert a TOP TETHER
gyűrűbe.
F H elyezze vissza a helyére a tárolódobozt
és a csomagtérpadlót.
Az ISOFIX rögzítőrendszer a gyermekülés
könnyű, biztonságos és gyors beszerelését
teszi lehetővé.
Az ISOFIX gyermekülések
két, az A
rögzítőgyűrűkbe könnyűszerrel rögzíthető
retesszel rendelkeznek.
Bizonyos gyermekülések rendelkeznek még
egy, a B rögzítőgyűrűbe illeszthető felső
hevederrel is.
Biztonság

223
308_hu_Chap06_securite_ed01-2015
A PEUGEOT által ajánlott ISOFIX gyermekülések
A gyermekülések beszerelésekor kövesse a gyár tó által rendelkezésre bocsátott használati útmutató utasításait.„RÖMER Baby- Safe Plus” gyermekülés + „Baby- Safe Plus ISOFIX” aljzat
(E méretosztály)
0+ súlycsopor t: születéstől 13 kg-ig
Beszerelése - az A gyűrűkre rögzíthető ISOFIX aljzat segítségével - menetiránynak háttal történik.
Az aljzat álllítható magasságú kitámasztóval rendelkezik, mely a gépjármű padlójához támaszkodik. Az ülés biztonsági övvel is rögzíthető. Ebben az esetben az aljzatra nincs szükség, és a hárompontos biztonsági övvel kell az ülést a gépjármű üléséhez rögzíteni.
„Baby P2C Midi” gyermekülés + ISOFIX aljzat (D, C, A, B, B1

méretosztály)
1. súlycsopor t: 9-18 kg
Beszerelése - az A gyűrűkre rögzíthető ISOFIX aljzat segítségével - menetiránynak háttal történik.
Az aljzat álllítható magasságú kitámasztóval rendelkezik, mely a gépjármű padlójához támaszkodik. A gyermekülés menetiránynak megfelelően is beszerelhető.
Ezt a típusú gyermekülést nem lehet a gépjármű biztonsági öveivel rögzíteni.
Javasoljuk, hogy 3 éves korig menetiránynak háttal használja.
6
Biztonság

224
308_hu_Chap06_securite_ed01-2015
A gyermekülés ISOFIX rögzítésekkel nem rendelkező üléseken is használható.
Ebben az esetben a hárompontos biztonsági öv segítségével kell a gépjármű üléséhez rögzíteni.
A gépjármű első ülését úgy állítsa be, hogy a gyermek lába ne érje el a háttámlát.RÖMER Duo
Plus ISOFIX ( B1

méretosztály)
1. súlycsopor t: 9-18 kg
Beszerelése menetiránnyal szemben történik.
Az A gyűrűkre, ill. a felső heveder segítségével a Top Tether elnevezésű B gyűrűre rögzítendő. A váz három dőlésszögbe állítható: ülő-, pihenő- és fekvőhelyzet.
FAIR G 0/1 S és RWF B ISOFIX talp (C méretosztály)
0+ és 1. súlycsopor t: születéstől 18
kg-ig
Menetiránynak háttal kell beszerelni.
Az A gyűrűkbe rögzített ISOFIX talppal kell beszerelni. A váz 6
dőlésszögbe állítható.
B típusú, menetiránynak háttal beszerelendő (RWF) ISOFIX talpat használjon. Ez a gyermekülés menetiránnyal szemben is használható
ISOFIX rögzítéssel nem rendelkező ülőhelyeken.
Ebben az esetben a vázat mindig a gépjármű hárompontos biztonsági övével kell a gépjármű üléséhez rögzíteni.
Kérjük, tar tsa be a gyermekülés gyár tójának útmutatójában szereplő szerelési utasításokat.
Biztonság

225
308_hu_Chap06_securite_ed01-2015
ISOFIX gyermekülések elhelyezése
Az alábbi táblázat az európai szabályozással összhangban ismerteti, milyen esetekben rögzíthető ISOFIX gyermekülés gépjárműve ISOFIX
rögzítésekkel ellátott ülőhelyeire.
Az univerzális és féluniverzális gyermekülések esetében az A és G közé eső betűk egyikével jelölt ISOFIX méretosztály a gyermekülésen található
ISOFIX logó mellett került feltüntetésre.A gyermek súlya / korcsoportja
10
kg alatt
(0. csopor t)
kb. 6
hónapos
korig 10
kg alatt
(0. csopor t) 13
kg alatt
(0+ csopor t)
kb. 1
éves korig9
- 18 kg (1. csopor t)
kb. 1-3
éves kor
Az ISOFIX gyermekülés típusa mózeskosármenetiránynak háttal menetiránynak
háttal menetiránynak
megfelelően
ISOFIX méretosztály F G C D E C D A B B1
Első utasülés Nem ISOFIX
Limuzin
Hátsó szélső ülések IL- SU

(1+2) IL- SU

(3) IL- SU

(1) IL- SU

(3) IL- SU

(1) IUF

IL- SU
Hátsó középső ülés Nem ISOFIX
SW
Hátsó szélső ülések IL- SU

(1+2) IL- SU

(3) IL- SU

(1) IL- SU

(3) IL- SU

(1) IUF

IL- SU
Hátsó középső ülés Nem ISOFIX
6
Biztonság

226
308_hu_Chap06_securite_ed01-2015
I UF: felső hevederrel rögzíthető univerzális
ISOFIX gyermekülés menetiránynak
megfelelően történő beszerelésére
alkalmas ülőhely.
IL- SU:

f
éluniverzális ISOFIX gyermekülés
beszerelésére alkalmas ülőhely:
-

f
első hevederrel vagy kitámasztóval
felszerelve menetiránynak háttal,
-

k
itámasztóval felszerelve menetiránynak
megfelelően,
-

f
első hevederrel vagy kitámasztóval
felszerelt mózeskosár. A felső heveder bekötéséről az „ISOFIX
rögzítések” c. részben olvashat.
(1)
t olja előre a magasító nélküli első ülést
1 fokozattal a hosszirányú beállítás
középső helyzetétől számítva. A
magasítóval ellátott ülést a legmagasabb
helyzetbe kell állítani.
(2)

h
a kosarat szerel be egy szélső ülésre, a
másik két hátsó ülőhely nem használható.
(3)

a m
agasítós ülést a maximális magasságra
kell beállítani. Tolja előre a magasító nélküli
első ülést 5
fokozattal a hosszanti beállítás
középső helyzetétől számítva. Vegye ki és tegye el a fejtámlát, mielőtt
háttámlás gyermekülést szerel be
valamelyik utasülésre.
Helyezze vissza a fejtámlát, ha a
gyermekülést kiszerelte.
B

227
308_hu_Chap06_securite_ed01-2015

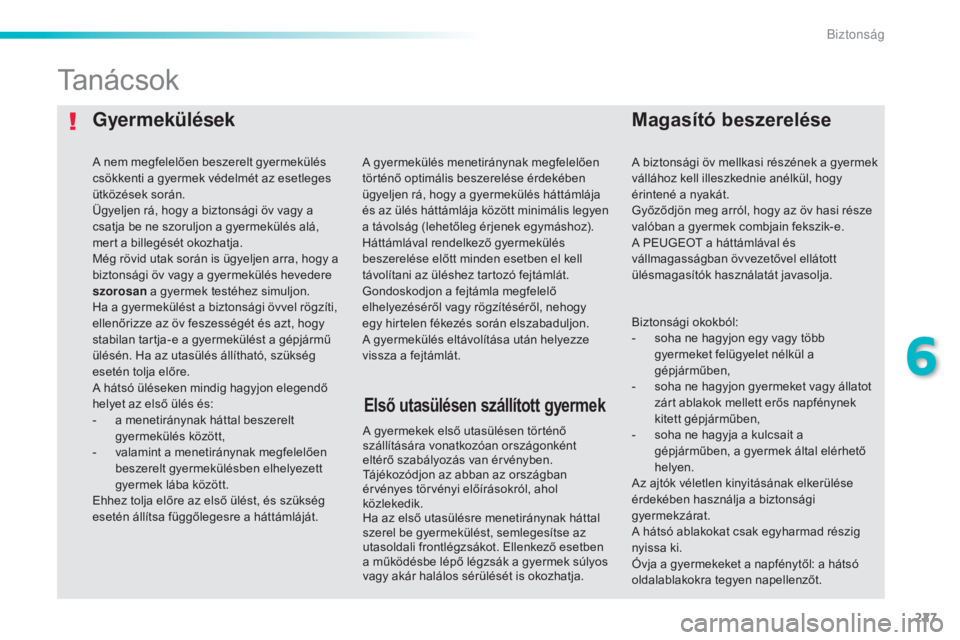

GyermekülésekMagasító beszerelése
Ta n á c s o k
A gyermekek első utasülésen történő
szállítására vonatkozóan országonként
eltérő szabályozás van érvényben.
Tájékozódjon az abban az országban
érvényes törvényi előírásokról, ahol
közlekedik.
Ha az első utasülésre menetiránynak háttal
szerel be gyermekülést, semlegesítse az
utasoldali frontlégzsákot. Ellenkező esetben
a működésbe lépő légzsák a gyermek súlyos
vagy akár halálos sérülését is okozhatja.
A gyermekülés menetiránynak megfelelően
történő optimális beszerelése érdekében
ügyeljen rá, hogy a gyermekülés háttámlája
és az ülés háttámlája között minimális legyen
a távolság (lehetőleg érjenek egymáshoz).
Háttámlával rendelkező gyermekülés
beszerelése előtt minden esetben el kell
távolítani az üléshez tartozó fejtámlát.
Gondoskodjon a fejtámla megfelelő
elhelyezéséről vagy rögzítéséről, nehogy
egy hirtelen fékezés során elszabaduljon.
A gyermekülés eltávolítása után helyezze
vissza a fejtámlát.
A nem megfelelően beszerelt gyermekülés
csökkenti a gyermek védelmét az esetleges
ütközések során.
Ügyeljen rá, hogy a biztonsági öv vagy a
csatja be ne szoruljon a gyermekülés alá,
mert a billegését okozhatja.
Még rövid utak során is ügyeljen arra, hogy a
biztonsági öv vagy a gyermekülés hevedere
szorosan
a gyermek testéhez simuljon.
Ha a gyermekülést a biztonsági övvel rögzíti,
ellenőrizze az öv feszességét és azt, hogy
stabilan tartja-e a gyermekülést a gépjármű
ülésén. Ha az utasülés állítható, szükség
esetén tolja előre.
A hátsó üléseken mindig hagyjon elegendő
helyet az első ülés és:
-
a m
enetiránynak háttal beszerelt
gyermekülés között,
-

v

alamint a menetiránynak megfelelően
beszerelt gyermekülésben elhelyezett
gyermek lába között.
Ehhez tolja előre az első ülést, és szükség
esetén állítsa függőlegesre a háttámláját.
Első utasülésen szállított gyermek
A biztonsági öv mellkasi részének a gyermek
vállához kell illeszkednie anélkül, hogy
érintené a nyakát.
Győződjön meg arról, hogy az öv hasi része
valóban a gyermek combjain fekszik-e.
A PEUGEOT a háttámlával és
vállmagasságban övvezetővel ellátott
ülésmagasítók használatát javasolja.
Biztonsági okokból:
-

s
oha ne hagyjon egy vagy több
gyermeket felügyelet nélkül a
gépjárműben,
-

s
oha ne hagyjon gyermeket vagy állatot
zárt ablakok mellett erős napfénynek
kitett gépjárműben,
-

s
oha ne hagyja a kulcsait a
gépjárműben, a gyermek által elérhető
helyen.
Az ajtók véletlen kinyitásának elkerülése
érdekében használja a biztonsági
gyermekzárat.
A hátsó ablakokat csak egyharmad részig
nyissa ki.
Óvja a gyermekeket a napfénytől: a hátsó
oldalablakokra tegyen napellenzőt.
6
Biztonság

228
308_hu_Chap06_securite_ed01-2015
Biztonsági gyermekzár
A mechanikus szerkezet megakadályozza a hátsó ajtó belső nyitókarral történő nyitását.
A retesz a hátsó ajtók élén található, a zár minden ajtónál függetlenül működtethető.
Reteszelés
F A beépített kulcs segítségével fordítsa el a reteszt ütközésig:
-

b
alra a bal hátsó ajtón,
-

j
obbra a jobb hátsó ajtón.
Kireteszelés
F A beépített kulcs segítségével fordítsa el a reteszt ütközésig:
-

j
obbra a bal hátsó ajtón,
-

b
alra a jobb hátsó ajtón.
Biztonság
