Peugeot 308 2015 Manual do proprietário (in Portuguese)

279
308_pt_Chap08_verifications_ed01-2015

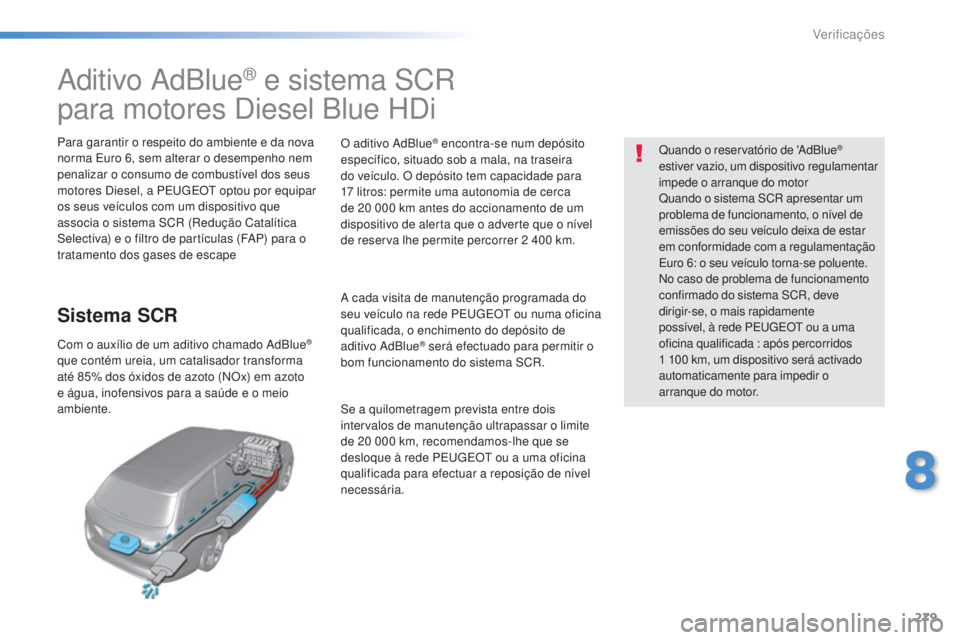

Aditivo AdBlue® e sistema SCR
para motores Diesel Blue HDi
Para garantir o respeito do ambiente e da nova
norma Euro 6, sem alterar o desempenho nem
penalizar o consumo de combustível dos seus
motores Diesel, a PEUGEOT optou por equipar
os seus veículos com um dispositivo que
associa o sistema SCR (Redução Catalítica
Selectiva) e o filtro de partículas (FAP) para o
tratamento dos gases de escape
Sistema SCR
Com o auxílio de um aditivo chamado AdBlue®
que contém ureia, um catalisador transforma
até 85% dos óxidos de azoto (NOx) em azoto
e água, inofensivos para a saúde e o meio
ambiente. O aditivo AdBlue
® encontra-se num depósito
específico, situado sob a mala, na traseira
do veículo. O depósito tem capacidade para
17

litros: permite uma autonomia de cerca
de 20

000

km antes do accionamento de um
dispositivo de alerta que o adverte que o nível
de reserva lhe permite percorrer 2
400 km.
A cada visita de manutenção programada do
seu veículo na rede PEUGEOT ou numa oficina
qualificada, o enchimento do depósito de
aditivo AdBlue
® será efectuado para permitir o
bom funcionamento do sistema SCR.
Se a quilometragem prevista entre dois
intervalos de manutenção ultrapassar o limite
de 20

000

km, recomendamos-lhe que se
desloque à rede PEUGEOT ou a uma oficina
qualificada para efectuar a reposição de nível
necessária. Quando o reservatório de 'AdBlue
®
estiver vazio, um dispositivo regulamentar
impede o arranque do motor
Quando o sistema SCR apresentar um
problema de funcionamento, o nível de
emissões do seu veículo deixa de estar
em conformidade com a regulamentação
Euro 6: o seu veículo torna-se poluente.
No caso de problema de funcionamento
confirmado do sistema SCR, deve
dirigir-se, o mais rapidamente
possível, à rede PEUGEOT ou a uma
oficina qualificada : após percorridos
1

100

km, um dispositivo será activado
automaticamente para impedir o
arranque do motor.
8
Verificações

280
308_pt_Chap08_verifications_ed01-2015
Indicadores de autonomia
Ao ligar a ignição, um indicador permite-
lhe conhecer a estimativa do número de
quilómetros que pode percorrer com o seu
veículo antes do bloqueio automático do
arranque do motor, a partir do momento do
início da reserva do depósito de 'AdBlue
® ou
após a detecção de um mau funcionamento do
sistema de despoluição SCR.
Em caso de detecção simultânea de um mau
funcionamento e de um nível baixo de AdBlue
®,
é visualizada a autonomia mais baixa.
No caso de risco de não arranque devido à falta de aditivo AdBlue®
O dispositivo regulamentar de
anti-arranque do motor é activado
automaticamente quando o reservatório
de AdBlue
® está vazio. Autonomia superior a 2 400 km
Uma pressão neste botão permite a
visualização momentânea da autonomia. F

Sel
eccione seguidamente
" Diagnóstico ".
Para lá dos 5
000 km o valor não é preciso.
Ao ligar a ignição não surge qualquer
informação, relativa à autonomia, no quadro
de bordo.
A autonomia surge momentaneamente. Caso o seu veículo esteja equipado, poderá
aceder a esta informação através de o ecrã táctil.
F

Sel
eccione o menu "Ajuda à
condução ".
Verificações

281
308_pt_Chap08_verifications_ed01-2015

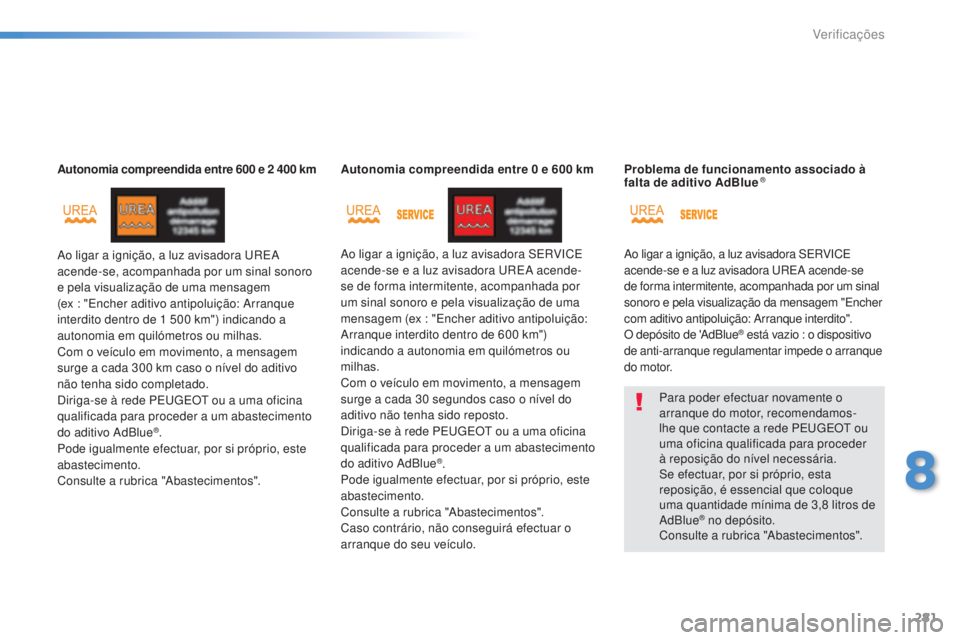

Autonomia compreendida entre 600 e 2 400 km
Ao ligar a ignição, a luz avisadora UREA
acende-se, acompanhada por um sinal sonoro
e pela visualização de uma mensagem
(ex : "Encher aditivo antipoluição: Arranque
interdito dentro de 1 500 km") indicando a
autonomia em quilómetros ou milhas.
Com o veículo em movimento, a mensagem
surge a cada 300
km caso o nível do aditivo
não tenha sido completado.
Diriga-se à rede PEUGEOT ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Consulte a rubrica "Abastecimentos". Autonomia compreendida entre 0


e 600

km
Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-
se de forma intermitente, acompanhada por
um sinal sonoro e pela visualização de uma
mensagem (ex : "Encher aditivo antipoluição:
Arranque interdito dentro de 600 km")
indicando a autonomia em quilómetros ou
milhas.
Com o veículo em movimento, a mensagem
surge a cada 30 segundos caso o nível do
aditivo não tenha sido reposto.
Diriga-se à rede PEUGEOT ou a uma oficina
qualificada para proceder a um abastecimento
do aditivo AdBlue
®.
Pode igualmente efectuar, por si próprio, este
abastecimento.
Consulte a rubrica "Abastecimentos".
Caso contrário, não conseguirá efectuar o
arranque do seu veículo. Problema de funcionamento associado à
falta de aditivo AdBlue
®
Ao ligar a ignição, a luz avisadora SERVICE
acende-se e a luz avisadora UREA acende-se
de forma intermitente, acompanhada por um sinal
sonoro e pela visualização da mensagem "Encher
com aditivo antipoluição: Arranque interdito".
O depósito de 'AdBlue
® está vazio : o dispositivo
de anti-arranque regulamentar impede o arranque
do motor.
Para poder efectuar novamente o
arranque do motor, recomendamos-
lhe que contacte a rede PEUGEOT ou
uma oficina qualificada para proceder
à reposição do nível necessária.
Se efectuar, por si próprio, esta
reposição, é essencial que coloque
uma quantidade mínima de 3,8
litros de
AdBlue
® no depósito.
Consulte a rubrica "Abastecimentos".
8
Verificações

282
308_pt_Chap08_verifications_ed01-2015

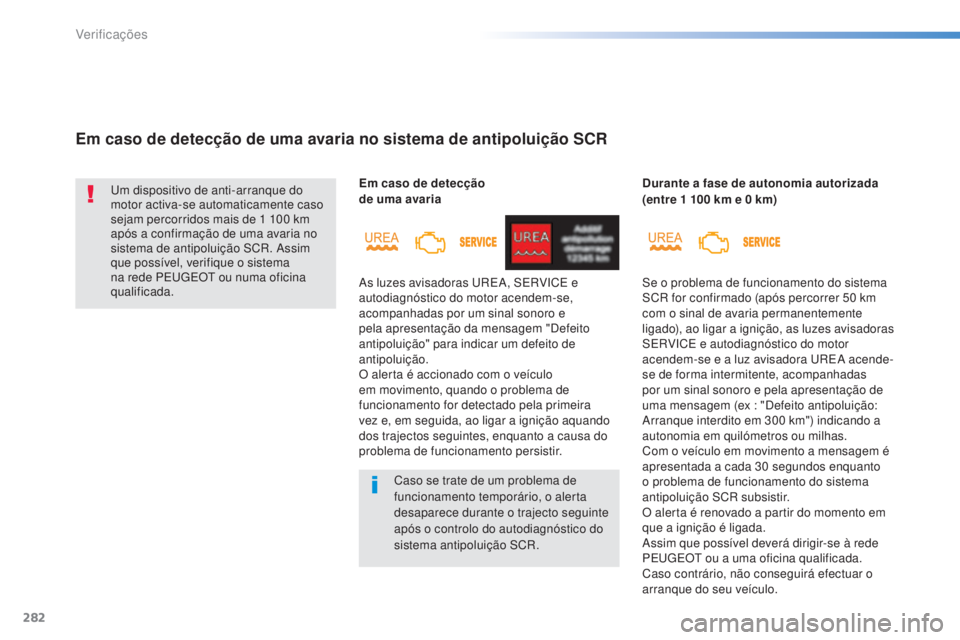

Em caso de detecção de uma avaria no sistema de antipoluição SCR
Um dispositivo de anti-arranque do
motor activa-se automaticamente caso
sejam percorridos mais de 1 100 km
após a confirmação de uma avaria no
sistema de antipoluição SCR. Assim
que possível, verifique o sistema
na rede PEUGEOT ou numa oficina
qualificada.
Caso se trate de um problema de
funcionamento temporário, o alerta
desaparece durante o trajecto seguinte
após o controlo do autodiagnóstico do
sistema antipoluição SCR.
Em caso de detecção
de uma avaria
As luzes avisadoras UREA, SERVICE e
autodiagnóstico do motor acendem-se,
acompanhadas por um sinal sonoro e
pela apresentação da mensagem "Defeito
antipoluição" para indicar um defeito de
antipoluição.
O alerta é accionado com o veículo
em movimento, quando o problema de
funcionamento for detectado pela primeira
vez e, em seguida, ao ligar a ignição aquando
dos trajectos seguintes, enquanto a causa do
problema de funcionamento persistir.
Durante a fase de autonomia autorizada
(entre 1
100 km e 0 km)
Se o problema de funcionamento do sistema
SCR for confirmado (após percorrer 50
km
com o sinal de avaria permanentemente
ligado), ao ligar a ignição, as luzes avisadoras
SERVICE e autodiagnóstico do motor
acendem-se e a luz avisadora UREA acende-
se de forma intermitente, acompanhadas
por um sinal sonoro e pela apresentação de
uma mensagem (ex : "Defeito antipoluição:
Arranque interdito em 300
km") indicando a
autonomia em quilómetros ou milhas.
Com o veículo em movimento a mensagem é
apresentada a cada 30


segundos enquanto
o problema de funcionamento do sistema
antipoluição SCR subsistir.
O alerta é renovado a partir do momento em
que a ignição é ligada.
Assim que possível deverá dirigir-se à rede
PEUGEOT ou a uma oficina qualificada.
Caso contrário, não conseguirá efectuar o
arranque do seu veículo.
Verificações

283
308_pt_Chap08_verifications_ed01-2015

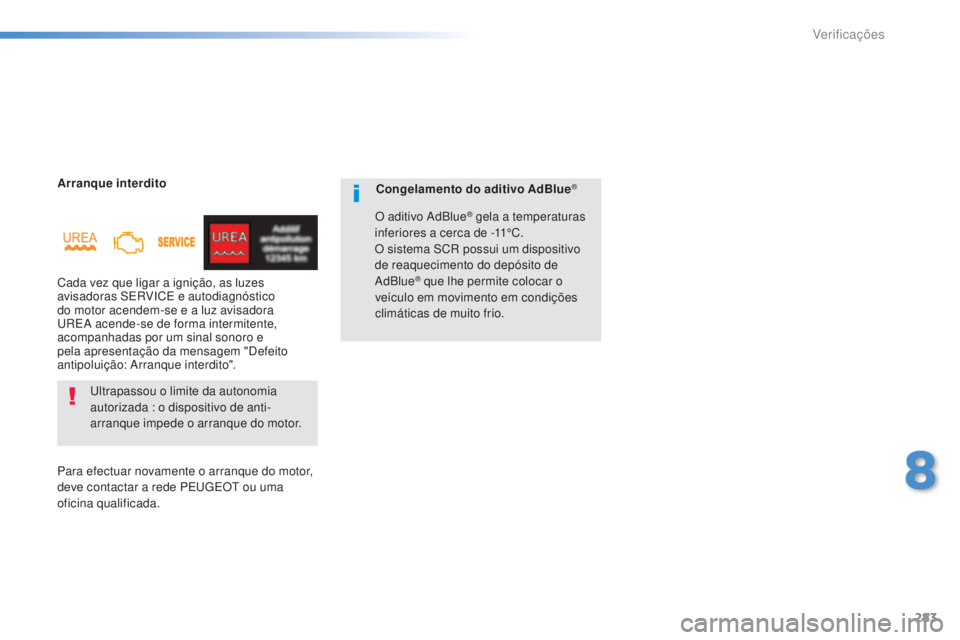

Arranque interdito
Cada vez que ligar a ignição, as luzes
avisadoras SERVICE e autodiagnóstico
do motor acendem-se e a luz avisadora
UREA acende-se de forma intermitente,
acompanhadas por um sinal sonoro e
pela apresentação da mensagem "Defeito
antipoluição: Arranque interdito".Ultrapassou o limite da autonomia
autorizada : o dispositivo de anti-
arranque impede o arranque do motor.
Para efectuar novamente o arranque do motor,
deve contactar a rede PEUGEOT ou uma
oficina qualificada. Congelamento do aditivo AdBlue®
O aditivo AdBlue® gela a temperaturas
inferiores a cerca de -11°C.
O sistema SCR possui um dispositivo
de reaquecimento do depósito de
AdBlue
® que lhe permite colocar o
veículo em movimento em condições
climáticas de muito frio.
8
Verificações

284
308_pt_Chap08_verifications_ed01-2015

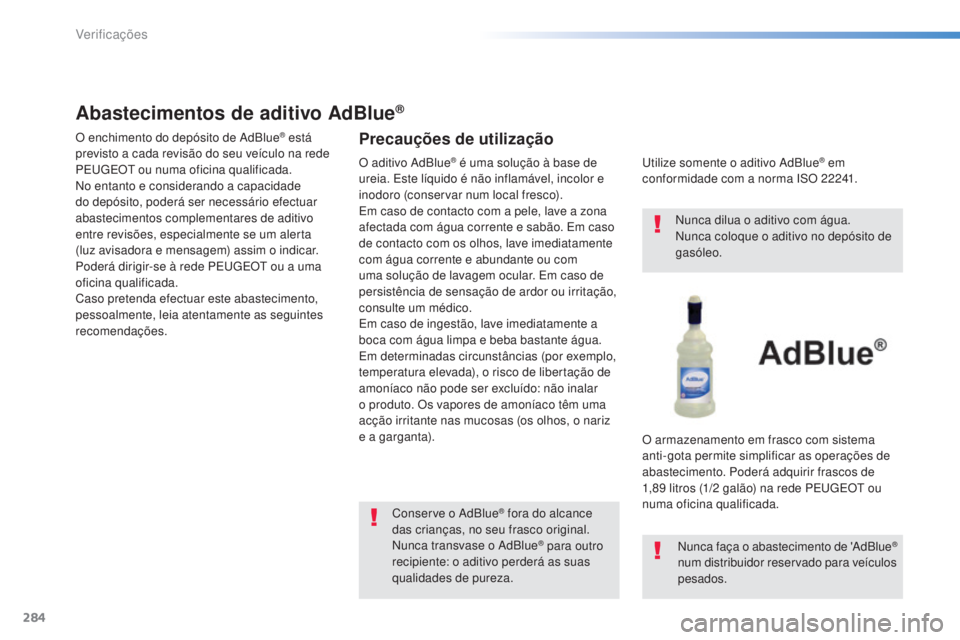

Abastecimentos de aditivo AdBlue®
O enchimento do depósito de AdBlue® está
previsto a cada revisão do seu veículo na rede
PEUGEOT ou numa oficina qualificada.
No entanto e considerando a capacidade
do depósito, poderá ser necessário efectuar
abastecimentos complementares de aditivo
entre revisões, especialmente se um alerta
(luz avisadora e mensagem) assim o indicar.
Poderá dirigir-se à rede PEUGEOT ou a uma
oficina qualificada.
Caso pretenda efectuar este abastecimento,
pessoalmente, leia atentamente as seguintes
recomendações.Precauções de utilização
Conserve o AdBlue® fora do alcance
das crianças, no seu frasco original.
Nunca transvase o AdBlue
® para outro
recipiente: o aditivo perderá as suas
qualidades de pureza. Utilize somente o aditivo AdBlue
® em
conformidade com a norma ISO 22241.
Nunca dilua o aditivo com água.
Nunca coloque o aditivo no depósito de
gasóleo.
O armazenamento em frasco com sistema
anti-gota permite simplificar as operações de
abastecimento. Poderá adquirir frascos de
1,89

litros (1/2

galão) na rede PEUGEOT ou
numa oficina qualificada.
Nunca faça o abastecimento de 'AdBlue
®
num distribuidor reservado para veículos
pesados.
O aditivo AdBlue
® é uma solução à base de
ureia. Este líquido é não inflamável, incolor e
inodoro (conservar num local fresco).
Em caso de contacto com a pele, lave a zona
afectada com água corrente e sabão. Em caso
de contacto com os olhos, lave imediatamente
com água corrente e abundante ou com
uma solução de lavagem ocular. Em caso de
persistência de sensação de ardor ou irritação,
consulte um médico.
Em caso de ingestão, lave imediatamente a
boca com água limpa e beba bastante água.
Em determinadas circunstâncias (por exemplo,
temperatura elevada), o risco de libertação de
amoníaco não pode ser excluído: não inalar
o produto. Os vapores de amoníaco têm uma
acção irritante nas mucosas (os olhos, o nariz
e a garganta).
Verificações

285
308_pt_Chap08_verifications_ed01-2015

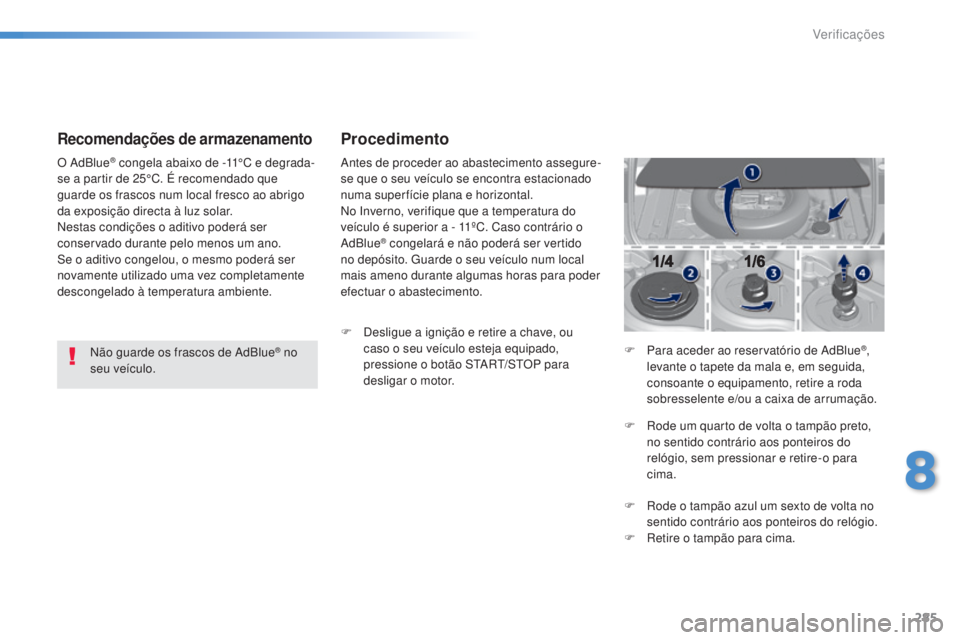

Recomendações de armazenamento
Não guarde os frascos de AdBlue® no
seu veículo.
O AdBlue
® congela abaixo de -11°C e degrada-
se a partir de 25°C. É recomendado que
guarde os frascos num local fresco ao abrigo
da exposição directa à luz solar.
Nestas condições o aditivo poderá ser
conservado durante pelo menos um ano.
Se o aditivo congelou, o mesmo poderá ser
novamente utilizado uma vez completamente
descongelado à temperatura ambiente.
Procedimento
Antes de proceder ao abastecimento assegure-
se que o seu veículo se encontra estacionado
numa super fície plana e horizontal.
No Inverno, verifique que a temperatura do
veículo é superior a - 11ºC. Caso contrário o
AdBlue
® congelará e não poderá ser vertido
no depósito. Guarde o seu veículo num local
mais ameno durante algumas horas para poder
efectuar o abastecimento.
F

D

esligue a ignição e retire a chave, ou
caso o seu veículo esteja equipado,
pressione o botão START/STOP para
desligar o motor. F

P
ara aceder ao reservatório de AdBlue
®,
levante o tapete da mala e, em seguida,
consoante o equipamento, retire a roda
sobresselente e/ou a caixa de arrumação.
F

R

ode um quarto de volta o tampão preto,
no sentido contrário aos ponteiros do
relógio, sem pressionar e retire-o para
cima.
F

R

ode o tampão azul um sexto de volta no
sentido contrário aos ponteiros do relógio.
F

R

etire o tampão para cima.
8
Verificações

286
308_pt_Chap08_verifications_ed01-2015

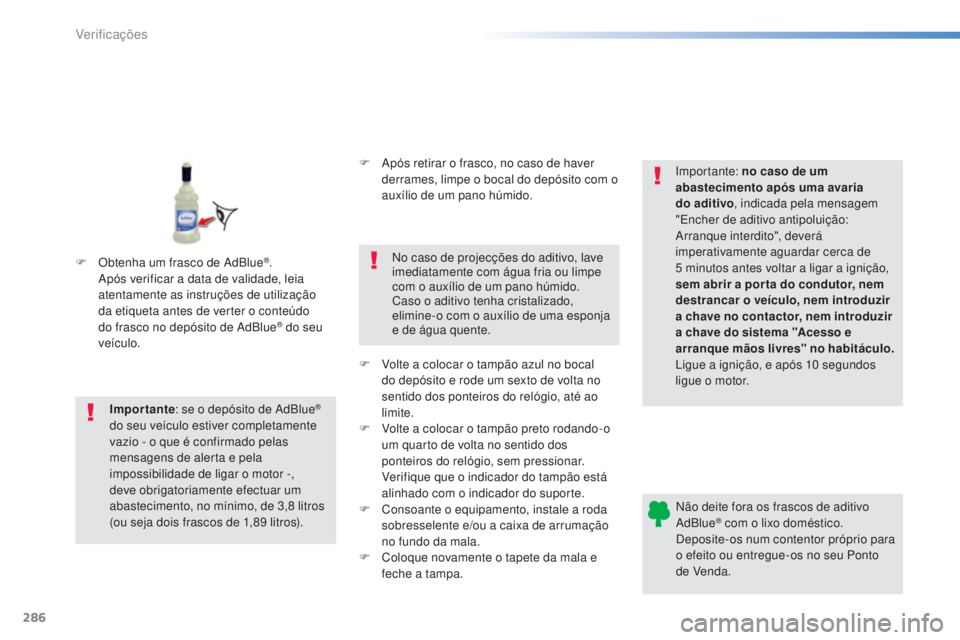

Não deite fora os frascos de aditivo
AdBlue® com o lixo doméstico.
Deposite-os num contentor próprio para
o efeito ou entregue-os no seu Ponto
de Venda.
Importante
: se o depósito de AdBlue
®
do seu veículo estiver completamente
vazio - o que é confirmado pelas
mensagens de alerta e pela
impossibilidade de ligar o motor -,
deve obrigatoriamente efectuar um
abastecimento, no mínimo, de 3,8

litros
(ou seja dois frascos de 1,89

litros). F

A
pós retirar o frasco, no caso de haver
derrames, limpe o bocal do depósito com o
auxílio de um pano húmido.
No caso de projecções do aditivo, lave
imediatamente com água fria ou limpe
com o auxílio de um pano húmido.
Caso o aditivo tenha cristalizado,
elimine-o com o auxílio de uma esponja
e de água quente.
F
V
olte a colocar o tampão azul no bocal
do depósito e rode um sexto de volta no
sentido dos ponteiros do relógio, até ao
limite.
F

V
olte a colocar o tampão preto rodando-o
um quarto de volta no sentido dos
ponteiros do relógio, sem pressionar.
Verifique que o indicador do tampão está
alinhado com o indicador do suporte.
F

C
onsoante o equipamento, instale a roda
sobresselente e/ou a caixa de arrumação
no fundo da mala.
F

C
oloque novamente o tapete da mala e
feche a tampa. Importante: no caso de um
abastecimento após uma avaria
do aditivo
, indicada pela mensagem
"Encher de aditivo antipoluição:
Arranque interdito", deverá
imperativamente aguardar cerca de
5 minutos antes voltar a ligar a ignição,
sem abrir a por ta do condutor, nem
destrancar o veículo, nem introduzir
a chave no contactor, nem introduzir
a chave do sistema "Acesso e
arranque mãos livres" no habitáculo.
Ligue a ignição, e após 10 segundos
ligue o motor.
F

O

btenha um frasco de AdBlue
®.
Após verificar a data de validade, leia
atentamente as instruções de utilização
da etiqueta antes de verter o conteúdo
do frasco no depósito de AdBlue
® do seu
veículo.
Verificações

287
308_pt_Chap08_verifications_ed01-2015

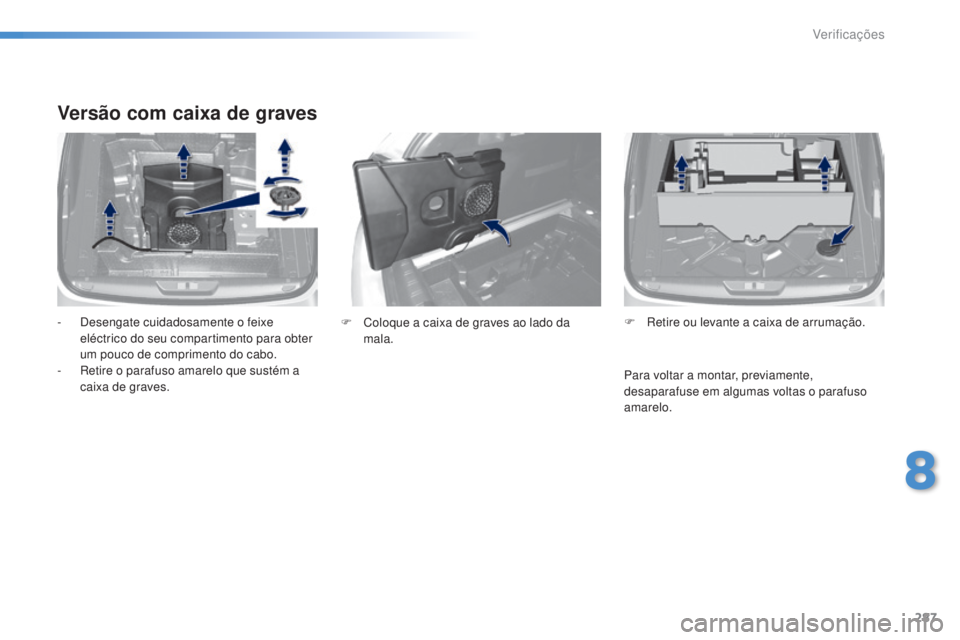

Versão com caixa de graves
- Desengate cuidadosamente o feixe eléctrico do seu compartimento para obter
um pouco de comprimento do cabo.
-

R
etire o parafuso amarelo que sustém a
caixa de graves. F
R etire ou levante a caixa de arrumação.
F
C oloque a caixa de graves ao lado da
mala.
Para voltar a montar, previamente,
desaparafuse em algumas voltas o parafuso
amarelo.
8
Verificações

288
308_pt_Chap08_verifications_ed01-2015

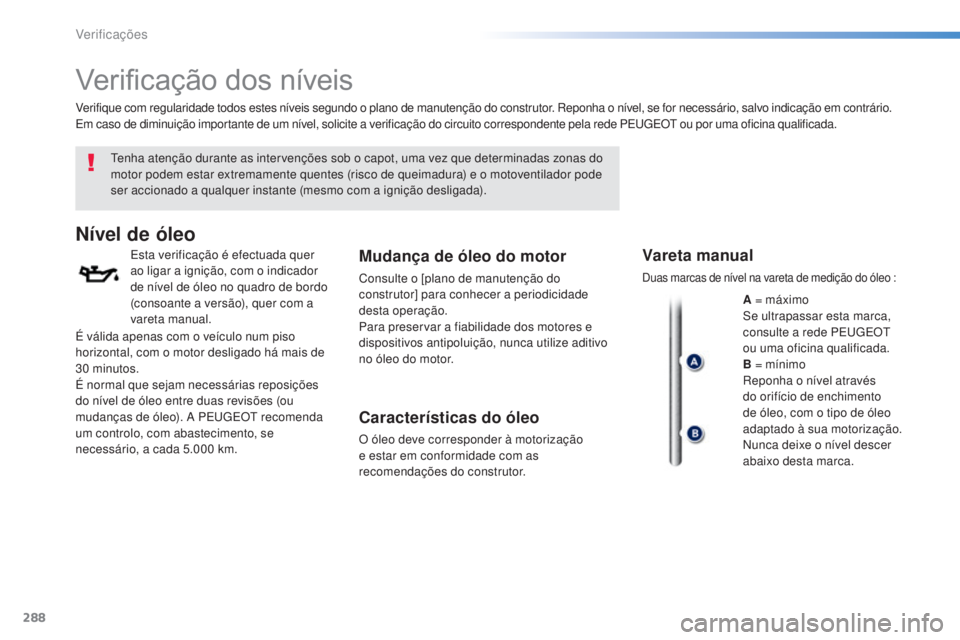

Verificação dos níveis
Tenha atenção durante as intervenções sob o capot, uma vez que determinadas zonas do
motor podem estar extremamente quentes (risco de queimadura) e o motoventilador pode
ser accionado a qualquer instante (mesmo com a ignição desligada).
Nível de óleo
Esta verificação é efectuada quer
ao ligar a ignição, com o indicador
de nível de óleo no quadro de bordo
(consoante a versão), quer com a
vareta manual.Mudança de óleo do motor
Consulte o [plano de manutenção do
construtor] para conhecer a periodicidade
desta operação.
Para preservar a fiabilidade dos motores e
dispositivos antipoluição, nunca utilize aditivo
no óleo do motor.
Características do óleo
O óleo deve corresponder à motorização
e estar em conformidade com as
recomendações do construtor.
Verifique com regularidade todos estes níveis segundo o plano de manutenção do construtor. Reponha o nível, se for necessário, salvo indicação em contrário.
Em caso de diminuição importante de um nível, solicite a verificação do circuito correspondente pela rede PEUGEOT ou por uma oficina qualificada.
Vareta manual
Duas marcas de nível na vareta de medição do óleo :
A = máximo
Se ultrapassar esta marca,
consulte a rede PEUGEOT
ou uma oficina qualificada.
B = mínimo
Reponha o nível através
do orifício de enchimento
de óleo, com o tipo de óleo
adaptado à sua motorização.
Nunca deixe o nível descer
abaixo desta marca.
É válida apenas com o veículo num piso
horizontal, com o motor desligado há mais de
30


minutos.
É normal que sejam necessárias reposições
do nível de óleo entre duas revisões (ou
mudanças de óleo). A PEUGEOT recomenda
um controlo, com abastecimento, se
necessário, a cada 5.000

km.
Verificações
