Peugeot 308 2015 Manuel du propriétaire (in French)

279

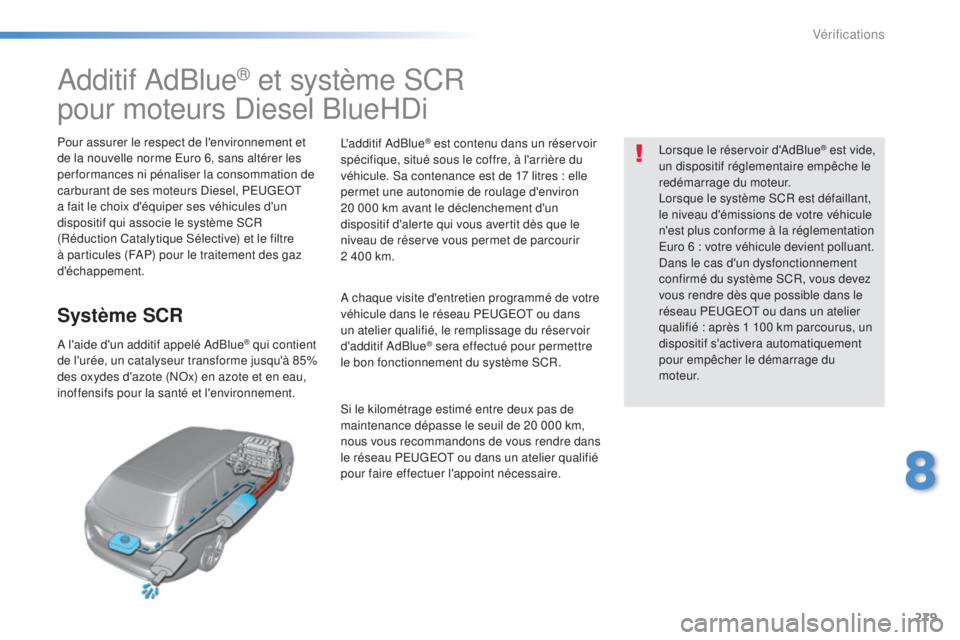

Additif AdBlue® et système SCR
pour moteurs Diesel BlueHDi
Pour assurer le respect de l'environnement et
de la nouvelle norme Euro 6, sans altérer les
performances ni pénaliser la consommation de
carburant de ses moteurs Diesel, PEUGEOT
a fait le choix d'équiper ses véhicules d'un
dispositif qui associe le système SCR
(Réduction Catalytique Sélective) et le filtre
à particules (FAP) pour le traitement des gaz
d'échappement.
Système SCR
A l'aide d'un additif appelé AdBlue® qui contient
de l'urée, un catalyseur transforme jusqu'à 85%
des oxydes d'azote (NOx) en azote et en eau,
inoffensifs pour la santé et l'environnement. L'additif AdBlue
® est contenu dans un réservoir
spécifique, situé sous le coffre, à l'arrière du
véhicule. Sa contenance est de 17
litres : elle
permet une autonomie de roulage d'environ
20

000

km avant le déclenchement d'un
dispositif d'alerte qui vous avertit dès que le
niveau de réserve vous permet de parcourir
2

400

km.
A chaque visite d'entretien programmé de votre
véhicule dans le réseau PEUGEOT ou dans
un atelier qualifié, le remplissage du réservoir
d'additif AdBlue
® sera effectué pour permettre
le bon fonctionnement du système SCR.
Si le kilométrage estimé entre deux pas de
maintenance dépasse le seuil de 20
000 km,
nous vous recommandons de vous rendre dans
le réseau PEUGEOT ou dans un atelier qualifié
pour faire effectuer l'appoint nécessaire. Lorsque le réservoir d'AdBlue
® est vide,
un dispositif réglementaire empêche le
redémarrage du moteur.
Lorsque le système SCR est défaillant,
le niveau d'émissions de votre véhicule
n'est plus conforme à la réglementation
Euro 6

: votre véhicule devient polluant.
Dans le cas d'un dysfonctionnement
confirmé du système SCR, vous devez
vous rendre dès que possible dans le
réseau PEUGEOT ou dans un atelier
qualifié

: après 1

100

km parcourus, un
dispositif s'activera automatiquement
pour empêcher le démarrage du
moteur.
8
Vérifications

280
Indicateurs d'autonomie
Dès la mise du contact, un indicateur vous
permet de connaître l'estimation du nombre
de kilomètres que vous pouvez parcourir avec
votre véhicule avant le blocage automatique
du démarrage du moteur, dès que le niveau de
réserve du réservoir d'AdBlue
® est entamée
ou après détection d'un dysfonctionnement du
système de dépollution SCR.
En cas de détection simultanée d'un
dysfonctionnement et du faible niveau
d'AdBlue
®, c'est l'autonomie la plus faible qui
s'affiche.
En cas de risque de non redémarrage lié au manque d'additif AdBlue®
Le dispositif réglementaire
d'antidémarrage du moteur s'active
automatiquement dès que le réservoir
d'AdBlue
® est vide. Autonomie supérieure à 2 400 km
L'appui sur ce bouton permet l'affichage
momentané de l'autonomie de roulage. F

Sél
ectionnez ensuite
" Diagnostic ".
Au-delà de 5
000 km, la valeur n'est pas
précisée. A la mise du contact, aucune information sur
l'autonomie ne s'affiche automatiquement au
combiné.
L'autonomie de roulage s'affiche
momentanément. Si votre véhicule en est équipé, vous pouvez
accéder à cette information par l'écran tactile.
F

Sél
ectionnez le menu "Aide à la
conduite ".
Vérifications

281

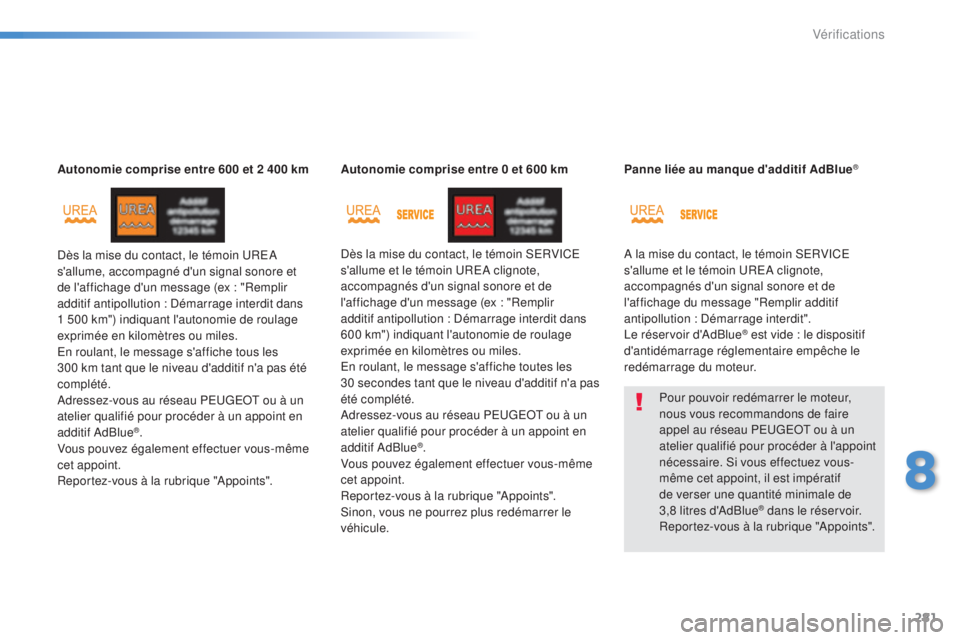

Autonomie comprise entre 600 et 2 400 km
D ès la mise du contact, le témoin UREA
s'allume, accompagné d'un signal sonore et
de l'affichage d'un message (ex
: "Remplir
additif antipollution


: Démarrage interdit dans
1
500 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche tous les
300
km tant que le niveau d'additif n'a pas été
complété.
Adressez-vous au réseau PEUGEOT ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue
®.
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints". Autonomie comprise entre 0 et 600
km
Dès la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage d'un message (ex : "Remplir
additif antipollution

: Démarrage interdit dans
600 km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30 secondes tant que le niveau d'additif n'a pas
été complété.
Adressez-vous au réseau PEUGEOT ou à un
atelier qualifié pour procéder à un appoint en
additif AdBlue®.
Vous pouvez également effectuer vous-même
cet appoint.
Reportez-vous à la rubrique "Appoints".
Sinon, vous ne pourrez plus redémarrer le
véhicule. Panne liée au manque d'additif AdBlue
®
A la mise du contact, le témoin SERVICE
s'allume et le témoin UREA clignote,
accompagnés d'un signal sonore et de
l'affichage du message "Remplir additif
antipollution


: Démarrage interdit".
Le réservoir d'AdBlue
® est vide : le dispositif
d
'antidémarrage réglementaire empêche le
redémarrage du moteur.
Pour pouvoir redémarrer le moteur,
nous vous recommandons de faire
appel au réseau PEUGEOT ou à un
atelier qualifié pour procéder à l'appoint
nécessaire. Si vous effectuez vous-
même cet appoint, il est impératif
de verser une quantité minimale de
3,8


litres d'AdBlue
® dans le réservoir.
Reportez-vous à la rubrique "Appoints".
8
Vérifications

282

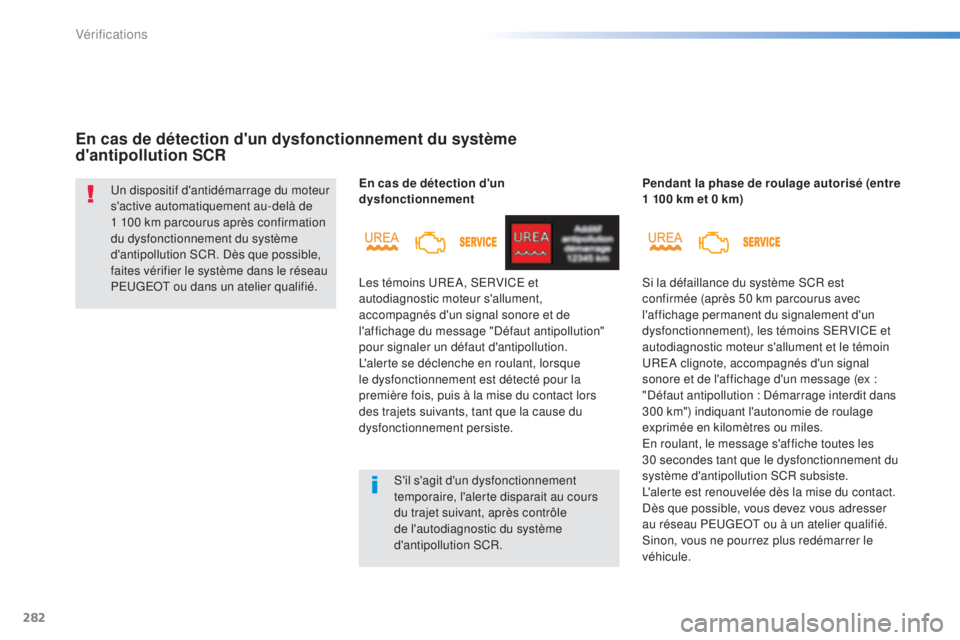

En cas de détection d'un dysfonctionnement du système
d'antipollution SCR
Un dispositif d'antidémarrage du moteur
s'active automatiquement au-delà de
1 100 km parcourus après confirmation
du dysfonctionnement du système
d'antipollution SCR. Dès que possible,
faites vérifier le système dans le réseau
PEUGEOT ou dans un atelier qualifié.
S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle
de l'autodiagnostic du système
d'antipollution SCR.
En cas de détection d'un
dysfonctionnement
Les témoins UREA, SERVICE et
autodiagnostic moteur s'allument,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution"
pour signaler un défaut d'antipollution.
L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.
Pendant la phase de roulage autorisé (entre
1
100 km et 0 km)
Si la défaillance du système SCR est
confirmée (après 50
km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), les témoins SERVICE et
autodiagnostic moteur s'allument et le témoin
UREA clignote, accompagnés d'un signal
sonore et de l'affichage d'un message (ex
:
"Défaut antipollution


: Démarrage interdit dans
300
km") indiquant l'autonomie de roulage
exprimée en kilomètres ou miles.
En roulant, le message s'affiche toutes les
30
secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau PEUGEOT ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule.
Vérifications

283

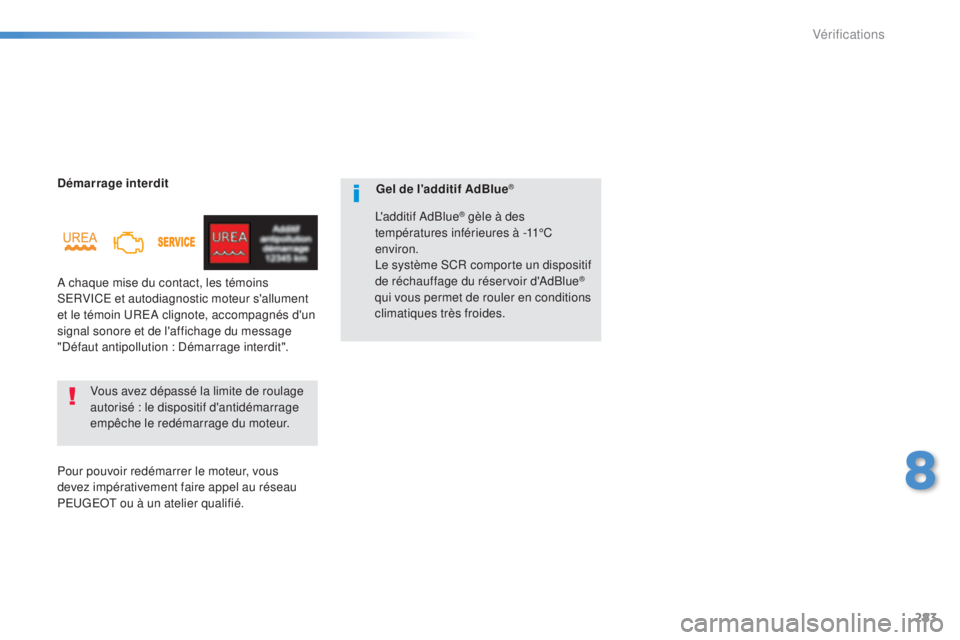

Démarrage interdit
A chaque mise du contact, les témoins
SERVICE et autodiagnostic moteur s'allument
et le témoin UREA clignote, accompagnés d'un
signal sonore et de l'affichage du message
"Défaut antipollution

: Démarrage interdit".
Vous avez dépassé la limite de roulage
autorisé
: le dispositif d'antidémarrage
empêche le redémarrage du moteur.
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
PEUGEOT ou à un atelier qualifié. Gel de l'additif AdBlue®
L'additif AdBlue® gèle à des
températures inférieures à -11°C
environ.
Le système SCR comporte un dispositif
de réchauffage du réservoir d'AdBlue
®
qui vous permet de rouler en conditions
climatiques très froides.
8
Vérifications

284

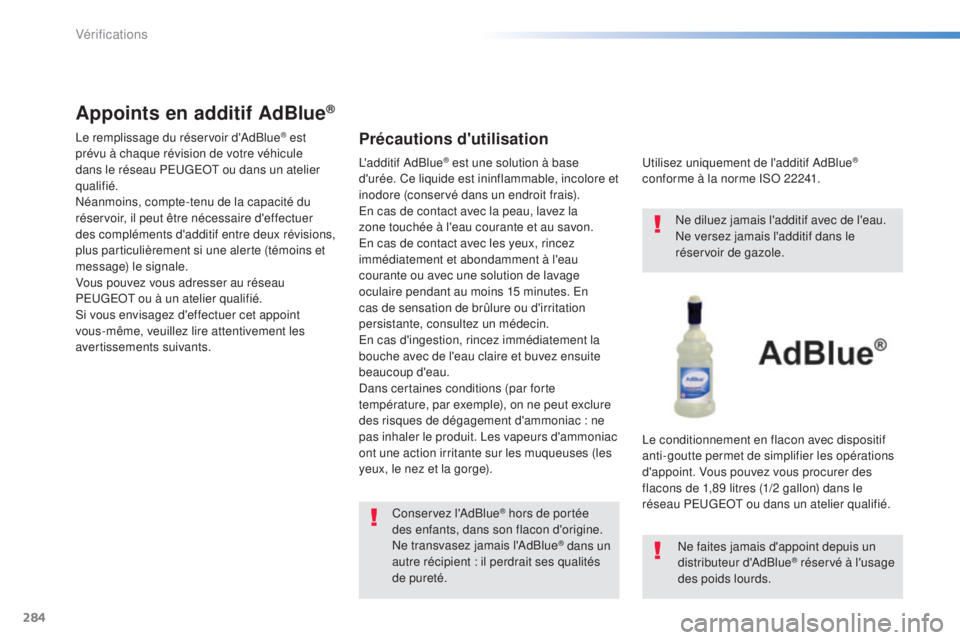

Appoints en additif AdBlue®
Le remplissage du réservoir d'AdBlue® est
prévu à chaque révision de votre véhicule
dans le réseau PEUGEOT ou dans un atelier
qualifié.
Néanmoins, compte-tenu de la capacité du
réservoir, il peut être nécessaire d'effectuer
des compléments d'additif entre deux révisions,
plus particulièrement si une alerte (témoins et
message) le signale.
Vous pouvez vous adresser au réseau
PEUGEOT ou à un atelier qualifié.
Si vous envisagez d'effectuer cet appoint
vous-même, veuillez lire attentivement les
avertissements suivants.Précautions d'utilisation
Conservez l'AdBlue® hors de portée
des enfants, dans son flacon d'origine.
Ne transvasez jamais l'AdBlue
® dans un
autre récipient

: il perdrait ses qualités
de pureté. Utilisez uniquement de l'additif AdBlue
®
conforme à la norme ISO 22241.
Ne diluez jamais l'additif avec de l'eau.
Ne versez jamais l'additif dans le
réservoir de gazole.
Le conditionnement en flacon avec dispositif
anti-goutte permet de simplifier les opérations
d'appoint. Vous pouvez vous procurer des
flacons de 1,89

litres (1/2 gallon) dans le
réseau PEUGEOT ou dans un atelier qualifié.
Ne faites jamais d'appoint depuis un
distributeur d'AdBlue
® réservé à l'usage
des poids lourds.
L'additif AdBlue
® est une solution à base
d'urée. Ce liquide est ininflammable, incolore et
inodore (conservé dans un endroit frais).
En cas de contact avec la peau, lavez la
zone touchée à l'eau courante et au savon.
En cas de contact avec les yeux, rincez
immédiatement et abondamment à l'eau
courante ou avec une solution de lavage
oculaire pendant au moins 15
minutes. En
cas de sensation de brûlure ou d'irritation
persistante, consultez un médecin.
En cas d'ingestion, rincez immédiatement la
bouche avec de l'eau claire et buvez ensuite
beaucoup d'eau.
Dans certaines conditions (par forte
température, par exemple), on ne peut exclure
des risques de dégagement d'ammoniac
: ne
pas inhaler le produit. Les vapeurs d'ammoniac
ont une action irritante sur les muqueuses (les
yeux, le nez et la gorge).
Vérifications

285

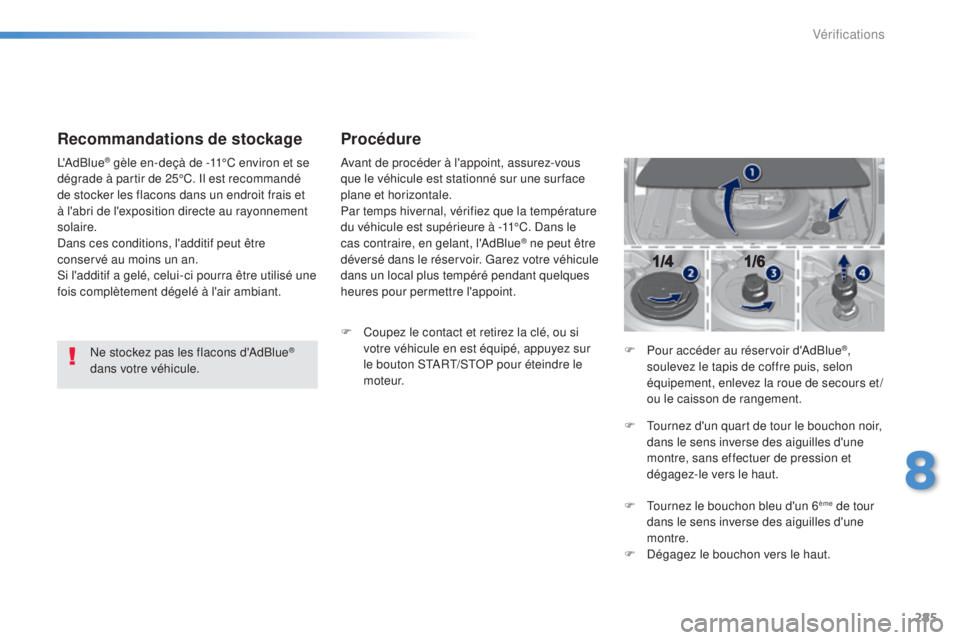

Recommandations de stockage
Ne stockez pas les flacons d'AdBlue®
dans votre véhicule.
L'AdBlue
® gèle en-deçà de -11°C environ et se
dégrade à partir de 25°C. Il est recommandé
de stocker les flacons dans un endroit frais et
à l'abri de l'exposition directe au rayonnement
solaire.
Dans ces conditions, l'additif peut être
conservé au moins un an.
Si l'additif a gelé, celui-ci pourra être utilisé une
fois complètement dégelé à l'air ambiant.
Procédure
Avant de procéder à l'appoint, assurez-vous
que le véhicule est stationné sur une sur face
plane et horizontale.
Par temps hivernal, vérifiez que la température
du véhicule est supérieure à -11°C. Dans le
cas contraire, en gelant, l'AdBlue
® ne peut être
déversé dans le réservoir. Garez votre véhicule
dans un local plus tempéré pendant quelques
heures pour permettre l'appoint.
F

C

oupez le contact et retirez la clé, ou si
votre véhicule en est équipé, appuyez sur
le bouton START/STOP pour éteindre le
moteur. F

P

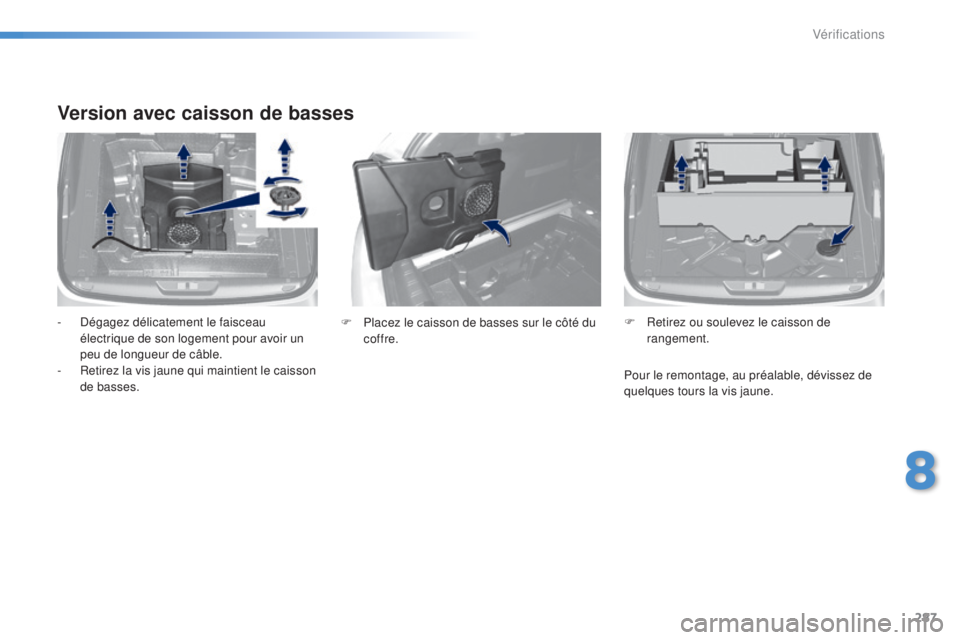

our accéder au réservoir d'AdBlue
®,
soulevez le tapis de coffre puis, selon
équipement, enlevez la roue de secours et /
ou le caisson de rangement.
F

T

ournez d'un quart de tour le bouchon noir,
dans le sens inverse des aiguilles d'une
montre, sans effectuer de pression et
dégagez-le vers le haut.
F

T

ournez le bouchon bleu d'un 6
ème de tour
dans le sens inverse des aiguilles d'une
montre.
F

D

égagez le bouchon vers le haut.
8
Vérifications

286

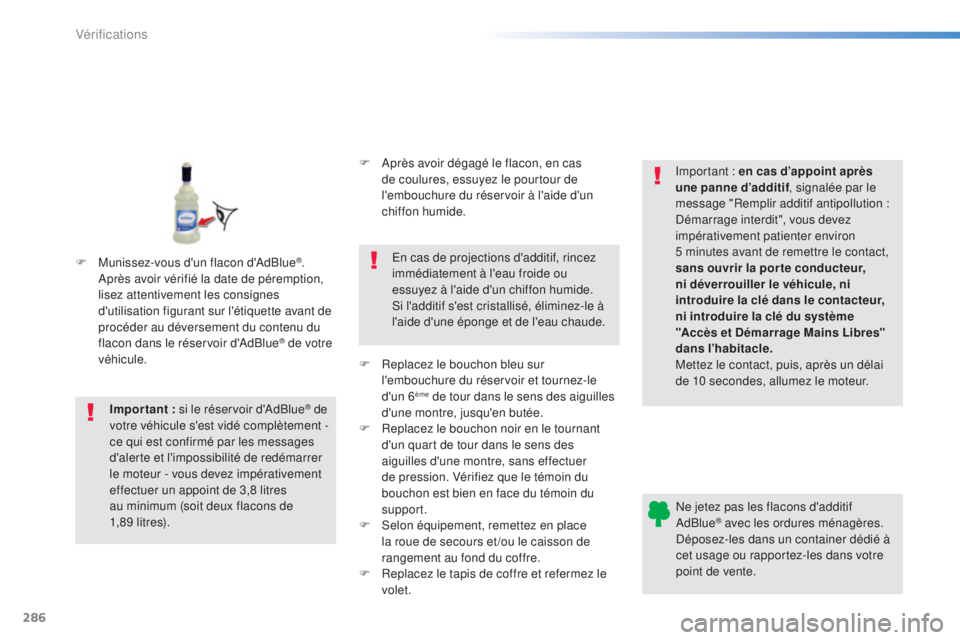

Ne jetez pas les flacons d'additif
AdBlue® avec les ordures ménagères.
Déposez-les dans un container dédié à
cet usage ou rapportez-les dans votre
point de vente.
Important


:
si le réservoir d'AdBlue
® de
votre véhicule s'est vidé complètement -
ce qui est confirmé par les messages
d'alerte et l'impossibilité de redémarrer
le moteur - vous devez impérativement
effectuer un appoint de 3,8

litres
au minimum (soit deux flacons de
1, 8 9


li t r e s). F

A
près avoir dégagé le flacon, en cas
de coulures, essuyez le pourtour de
l'embouchure du réservoir à l'aide d'un
chiffon humide.
En cas de projections d'additif, rincez
immédiatement à l'eau froide ou
essuyez à l'aide d'un chiffon humide.
Si l'additif s'est cristallisé, éliminez-le à
l'aide d'une éponge et de l'eau chaude.
F
R
eplacez le bouchon bleu sur
l'embouchure du réservoir et tournez-le
d'un 6
ème de tour dans le sens des aiguilles
d'une montre, jusqu'en butée.
F

R

eplacez le bouchon noir en le tournant
d'un quart de tour dans le sens des
aiguilles d'une montre, sans effectuer
de pression. Vérifiez que le témoin du
bouchon est bien en face du témoin du
support.
F

Selon

équipement, remettez en place
la roue de secours et /ou le caisson de
rangement au fond du coffre.
F

R

eplacez le tapis de coffre et refermez le
volet. Important
: en cas d’appoint après
une panne d’additif , signalée par le
message "Remplir additif antipollution

:
Démarrage interdit", vous devez
impérativement patienter environ
5 minutes avant de remettre le contact,
sans ouvrir la porte conducteur,
ni déverrouiller le véhicule, ni
introduire la clé dans le contacteur,
ni introduire la clé du système
"Accès et Démarrage Mains Libres"
dans l’habitacle.
Mettez le contact, puis, après un délai
de 10 secondes, allumez le moteur.
F

M

unissez-vous d'un flacon d'AdBlue
®.
Après avoir vérifié la date de péremption,
lisez attentivement les consignes
d'utilisation figurant sur l'étiquette avant de
procéder au déversement du contenu du
flacon dans le réservoir d'AdBlue
® de votre
véhicule.
Vérifications

287
Version avec caisson de basses
- Dégagez délicatement le faisceau électrique de son logement pour avoir un
peu de longueur de câble.
-

R
etirez la vis jaune qui maintient le caisson
de basses. F
R etirez ou soulevez le caisson de
rangement.
F
P lacez le caisson de basses sur le côté du
coffre.
Pour le remontage, au préalable, dévissez de
quelques tours la vis jaune.
8
Vérifications

288

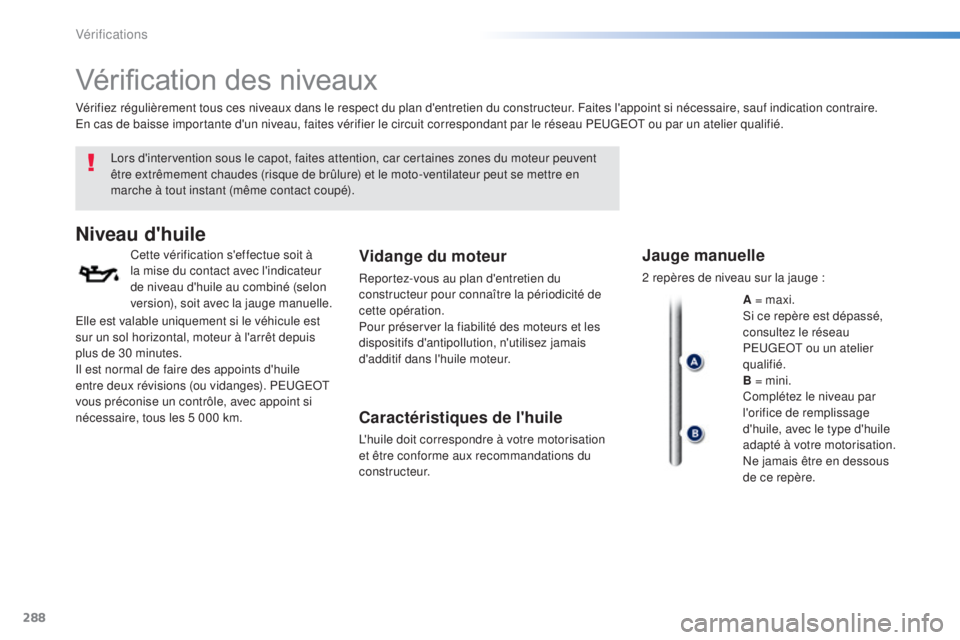

Vérification des niveaux
Lors d'intervention sous le capot, faites attention, car certaines zones du moteur peuvent
être extrêmement chaudes (risque de brûlure) et le moto-ventilateur peut se mettre en
marche à tout instant (même contact coupé).
Niveau d'huile
Cette vérification s'effectue soit à
la mise du contact avec l'indicateur
de niveau d'huile au combiné (selon
version), soit avec la jauge manuelle.Vidange du moteur
Reportez-vous au plan d'entretien du
constructeur pour connaître la périodicité de
cette opération.
Pour préserver la fiabilité des moteurs et les
dispositifs d'antipollution, n'utilisez jamais
d'additif dans l'huile moteur.
Caractéristiques de l'huile
L'huile doit correspondre à votre motorisation
et être conforme aux recommandations du
constructeur.
Vérifiez régulièrement tous ces niveaux dans le respect du plan d'entretien du constructeur. Faites l'appoint si nécessaire, sauf indication contraire.
En cas de baisse importante d'un niveau, faites vérifier le circuit correspondant par le réseau PEUGEOT ou par un atelier qualifié.
Jauge manuelle
2 repères de niveau sur la jauge :
A = maxi.
Si ce repère est dépassé,
consultez le réseau
PEUGEOT ou un atelier
qualifié.
B = mini.
Complétez le niveau par
l'orifice de remplissage
d'huile, avec le type d'huile
adapté à votre motorisation.
Ne jamais être en dessous
de ce repère.
Elle est valable uniquement si le véhicule est
sur un sol horizontal, moteur à l'arrêt depuis
plus de 30

minutes.
Il est normal de faire des appoints d'huile
entre deux révisions (ou vidanges). PEUGEOT
vous préconise un contrôle, avec appoint si
nécessaire, tous les 5

000

km.
Vérifications
