259
308_lt_Chap08_En-cas-de-panne_ed02-2015
Norėdami uždėti atlikite šiuos veiksmus
atvirkštine tvarka.

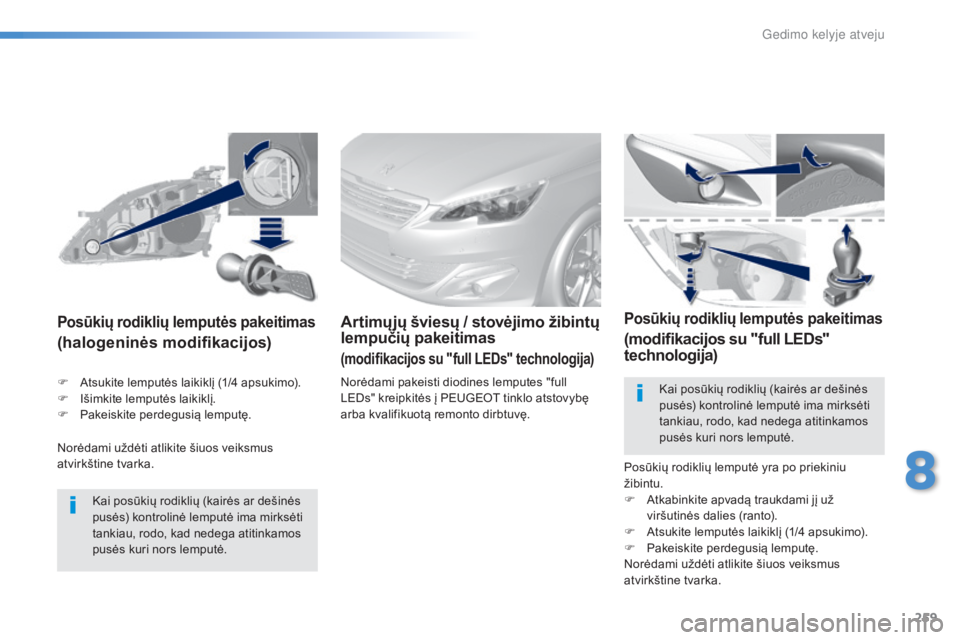

Posūkių rodiklių lemputės pakeitimas
(halogeninės modifikacijos)
Kai posūkių rodiklių (kairės ar dešinės
pusės) kontrolinė lemputė ima mirksėti
tankiau, rodo, kad nedega atitinkamos
pusės kuri nors lemputė.
Artimųjų šviesų / stovėjimo žibintų
lempučių pakeitimas
(modifikacijos su "full LEDs" technologija)
Norėdami pakeisti diodines lemputes "full
LEDs" kreipkitės į PEUGEOT tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
Posūkių rodiklių lemputės pakeitimas
(modifikacijos su "full LEDs"
technologija)
Posūkių rodiklių lemputė yra po priekiniu
žibintu.
F
A
tkabinkite apvadą traukdami jį už
viršutinės dalies (ranto).
F

A
tsukite lemputės laikiklį (1/4 apsukimo).
F

P
akeiskite perdegusią lemputę.
Norėdami uždėti atlikite šiuos veiksmus
atvirkštine tvarka. Kai posūkių rodiklių (kairės ar dešinės
pusės) kontrolinė lemputė ima mirksėti
tankiau, rodo, kad nedega atitinkamos
pusės kuri nors lemputė.
F

A

tsukite lemputės laikiklį (1/4

apsukimo).
F

I

šimkite lemputės laikiklį.
F

P

akeiskite perdegusią lemputę.
8
G

260
308_lt_Chap08_En-cas-de-panne_ed02-2015
Šoninio vientiso posūkių rodiklio
pakeitimas
Norėdami pakeisti šias lemputes jūs turite
kreiptis į PEUGEOT tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę. Norėdami pakeisti šviesos diodų (LED)
lemputes jūs turite kreiptis į PEUGEOT tinklo
atstovybę arba kvalifikuotą remonto dirbtuvę.

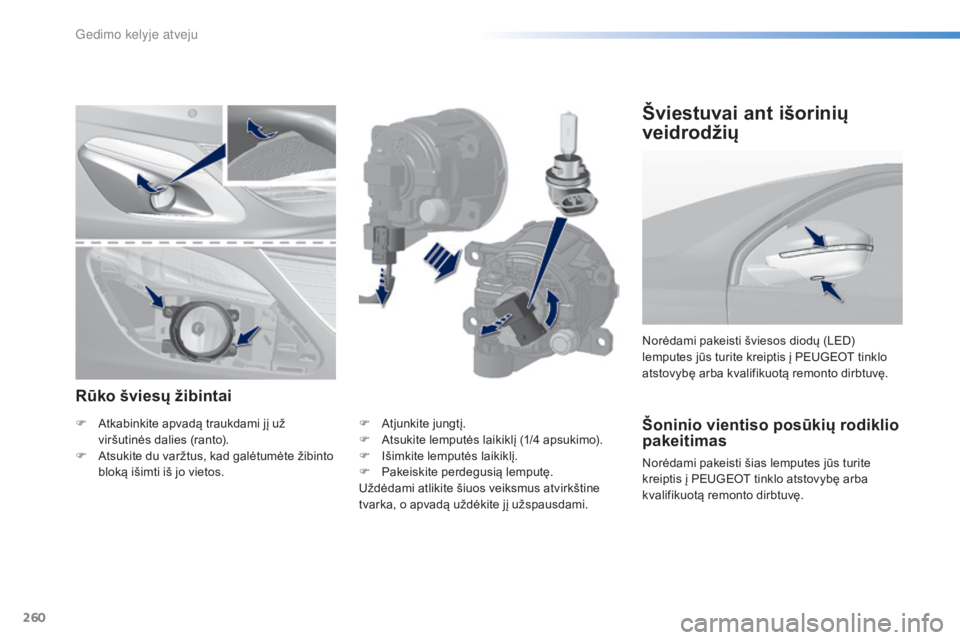

Rūko šviesų žibintai
F Atkabinkite apvadą traukdami jį už viršutinės dalies (ranto).
F

A
tsukite du varžtus, kad galėtumėte žibinto
bloką išimti iš jo vietos. F
At junkite jungtį.
F A tsukite lemputės laikiklį (1/4 apsukimo).
F

I
šimkite lemputės laikiklį.
F

P
akeiskite perdegusią lemputę.
Uždėdami atlikite šiuos veiksmus atvirkštine
tvarka, o apvadą uždėkite jį užspausdami.
Šviestuvai ant išorinių
veidrodžių
G

261
308_lt_Chap08_En-cas-de-panne_ed02-2015
1. Stovėjimo žibintai (šviesos diodai - LED).
2. Atbulinės eigos žibintai (W16W).
3.
P

osūkių rodikliai (PY21W, gintaro spalvos).
4.
S

tabdymo signalo žibintai (šviesos diodai -
LED).
5.
R

ūko žibintai (P21W).

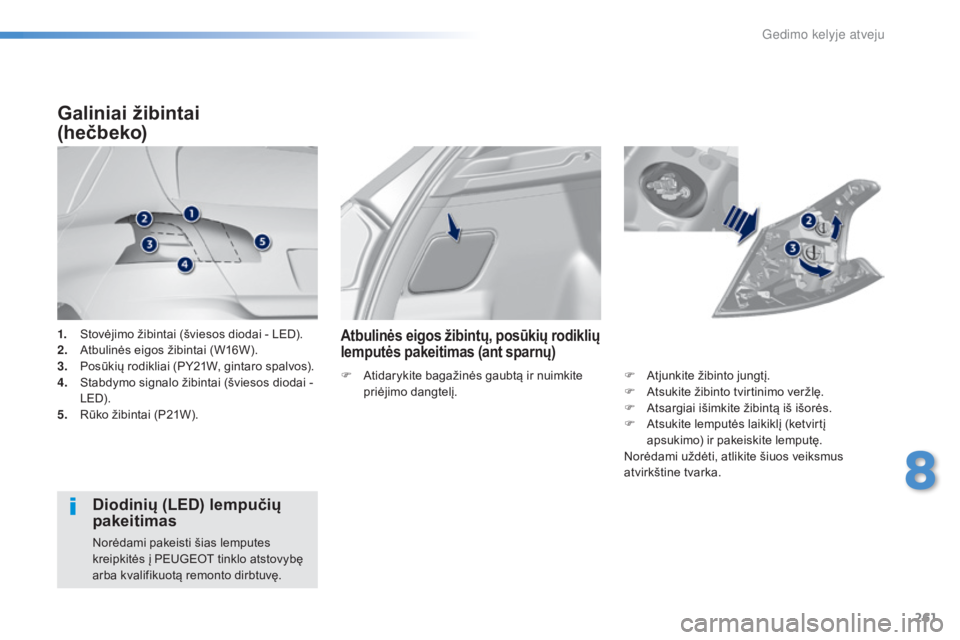

Galiniai žibintai
(hečbeko)
Diodinių (LED) lempučių
pakeitimas
Norėdami pakeisti šias lemputes
kreipkitės į PEUGEOT tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
Atbulinės eigos žibintų, posūkių rodiklių
lemputės pakeitimas (ant sparnų)
F Atjunkite žibinto jungtį.
F A tsukite žibinto tvirtinimo veržlę.
F

A
tsargiai išimkite žibintą iš išorės.
F

A
tsukite lemputės laikiklį (ketvirtį
apsukimo) ir pakeiskite lemputę.
Norėdami uždėti, atlikite šiuos veiksmus
atvirkštine tvarka.
F
A
tidarykite bagažinės gaubtą ir nuimkite
priėjimo dangtelį.
8
Gedimo kelyje atveju

262
308_lt_Chap08_En-cas-de-panne_ed02-2015
F Atkabinkite du priėjimo liukus - kairėje ir dešinėje.
F

A
tsukite varžtelius, esančius abiejose
ertmėse.
F

A
tkabinkite bagažinės apmušalą, kad
pasiektumėte žibinto jungtį.
F

A
tjunkite žibinto jungtį.
F

A
tsukite žibinto tvirtinimo veržlę.
F

A
tsargiai išimkite žibintą iš išorės.
F

A
tsukite lemputės laikiklį (ketvirtį
apsukimo) ir pakeiskite lemputę.
Norėdami uždėti, atlikite šiuos veiksmus
atvirkštine tvarka.

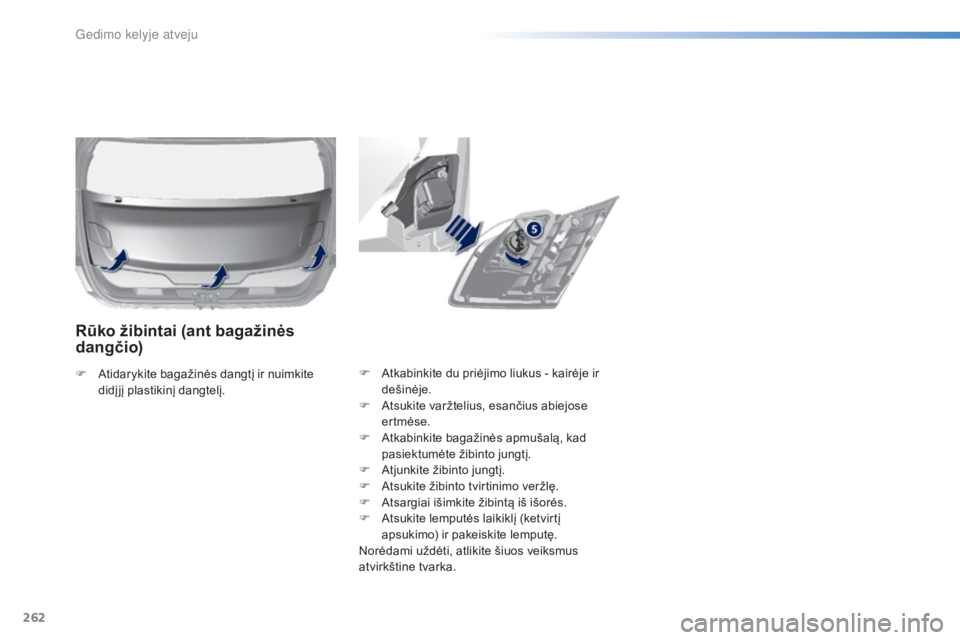

Rūko žibintai (ant bagažinės
dangčio)
F Atidarykite bagažinės dangtį ir nuimkite didį jį plastikinį dangtelį.
G

263
308_lt_Chap08_En-cas-de-panne_ed02-2015

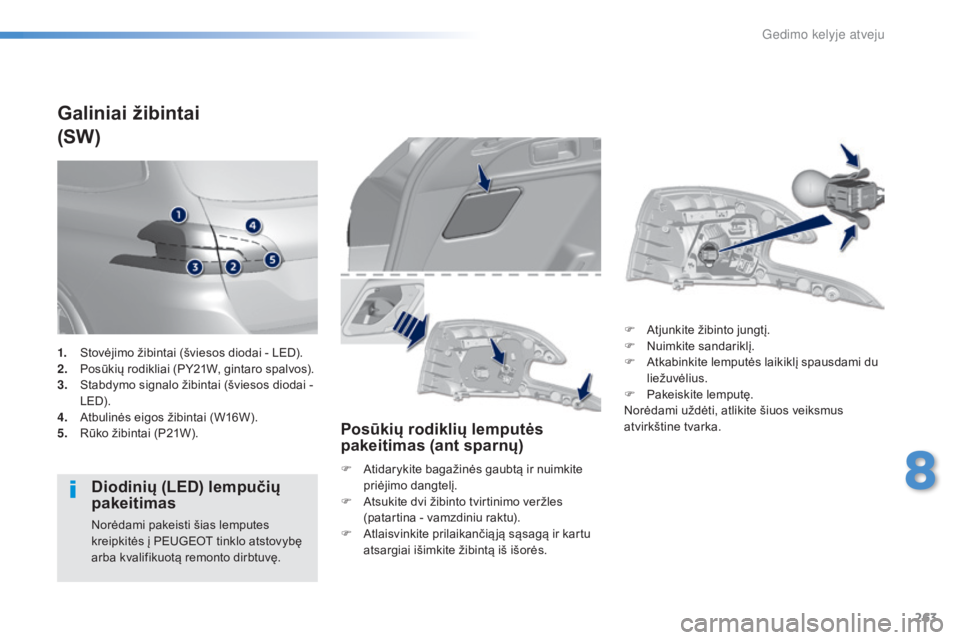

Galiniai žibintai
(SW)
Diodinių (LED) lempučių
pakeitimas
Norėdami pakeisti šias lemputes
kreipkitės į PEUGEOT tinklo atstovybę
arba kvalifikuotą remonto dirbtuvę.
Posūkių rodiklių lemputės
pakeitimas (ant sparnų)
F Atidarykite bagažinės gaubtą ir nuimkite priėjimo dangtelį.
F

A
tsukite dvi žibinto tvirtinimo veržles
(patartina - vamzdiniu raktu).
F

A
tlaisvinkite prilaikančią ją sąsagą ir kartu
atsargiai išimkite žibintą iš išorės. F

A
tjunkite žibinto jungtį.
F
N
uimkite sandariklį.
F
A
tkabinkite lemputės laikiklį spausdami du
liežuvėlius.
F
P
akeiskite lemputę.
Norėdami uždėti, atlikite šiuos veiksmus
atvirkštine tvarka.
1.
S

tovėjimo žibintai (šviesos diodai - LED).
2.
P

osūkių rodikliai (PY21W, gintaro spalvos).
3.
S

tabdymo signalo žibintai (šviesos diodai -
LED).
4.
A

tbulinės eigos žibintai (W16W).
5.
R

ūko žibintai (P21W).
8
Gedimo kelyje atveju

264
308_lt_Chap08_En-cas-de-panne_ed02-2015

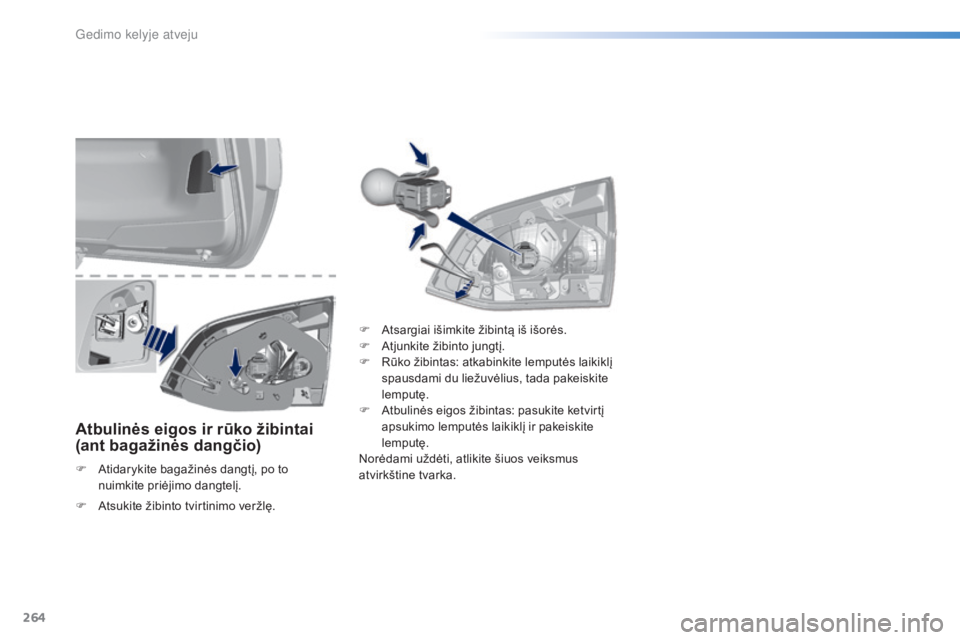

Atbulinės eigos ir rūko žibintai
(ant bagažinės dangčio)
F Atidarykite bagažinės dangtį, po to nuimkite priėjimo dangtelį. F

A
tsargiai išimkite žibintą iš išorės.
F
A
tjunkite žibinto jungtį.
F
R
ūko žibintas: atkabinkite lemputės laikiklį
spausdami du liežuvėlius, tada pakeiskite
lemputę.
F
A
tbulinės eigos žibintas: pasukite ketvirtį
apsukimo lemputės laikiklį ir pakeiskite
lemputę.
Norėdami uždėti, atlikite šiuos veiksmus
atvirkštine tvarka.
F

A
tsukite žibinto tvirtinimo veržlę.
G

265
308_lt_Chap08_En-cas-de-panne_ed02-2015
Norėdami pakeisti šio tipo žibintą kreipkitės į
PEUGEOT tinklo atstovybę arba kvalifikuotą
remonto dirbtuvę.

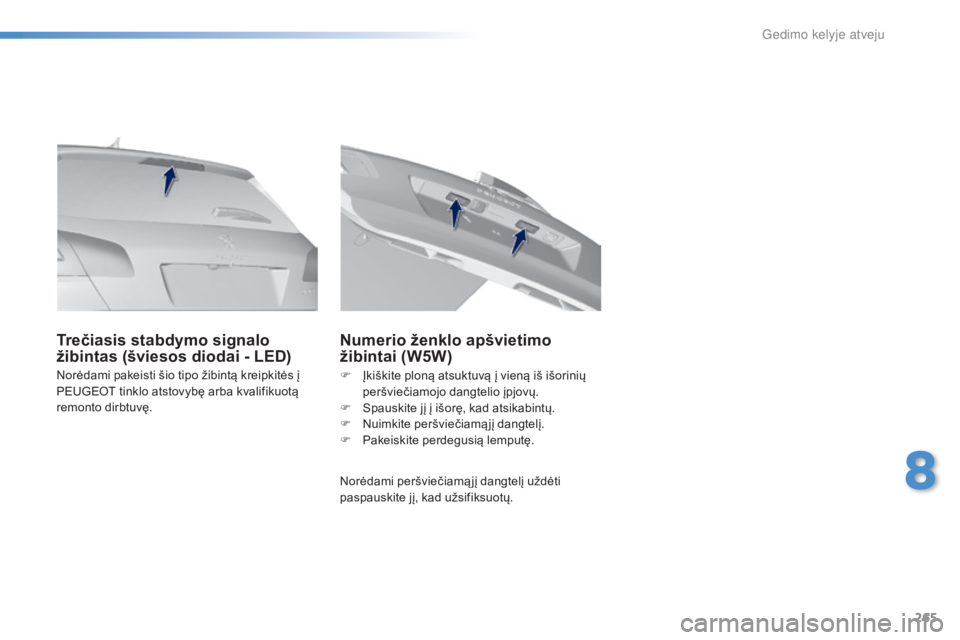

Trečiasis stabdymo signalo
žibintas (šviesos diodai - LED)Numerio ženklo apšvietimo
žibintai (W5W)
Norėdami peršviečiamą jį dangtelį uždėti
paspauskite jį, kad užsifiksuotų. F
Į
kiškite ploną atsuktuvą į vieną iš išorinių
peršviečiamojo dangtelio įpjovų.
F
S
pauskite jį į išorę, kad atsikabintų.
F
N
uimkite peršviečiamą jį dangtelį.
F
P
akeiskite perdegusią lemputę.
8
G

266
308_lt_Chap08_En-cas-de-panne_ed02-2015
F Atkabinkite dangtelį traukdami viršutinę kairią ją, po to dešinią ją jo pusę.
F

V
isai nuimkite dangtelį ir apsukite jį.

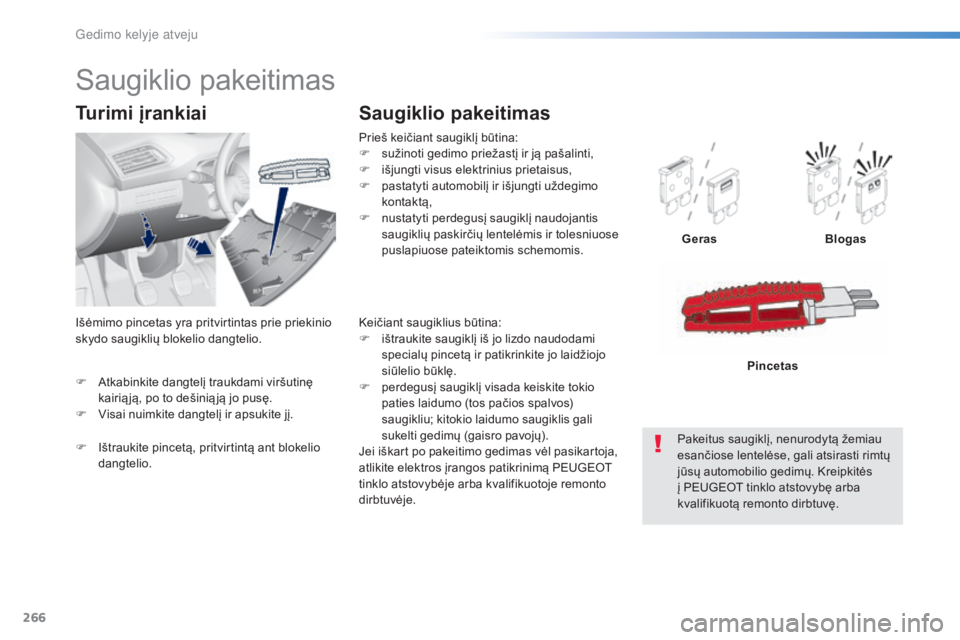

Turimi įrankiai
Prieš keičiant saugiklį būtina:
F s užinoti gedimo priežastį ir ją pašalinti,
F

i
šjungti visus elektrinius prietaisus,
F

p
astatyti automobilį ir išjungti uždegimo
kontaktą,
F

n
ustatyti perdegusį saugiklį naudojantis
saugiklių paskirčių lentelėmis ir tolesniuose
puslapiuose pateiktomis schemomis.
Saugiklio pakeitimas
Geras Blogas
Pakeitus saugiklį, nenurodytą žemiau
esančiose lentelėse, gali atsirasti rimtų
jūsų automobilio gedimų. Kreipkitės
į PEUGEOT tinklo atstovybę arba
kvalifikuotą remonto dirbtuvę. Pincetas
Saugiklio pakeitimas
Keičiant saugiklius būtina:
F
i štraukite saugiklį iš jo lizdo naudodami
specialų pincetą ir patikrinkite jo laidžiojo
siūlelio būklę.
F

p
erdegusį saugiklį visada keiskite tokio
paties laidumo (tos pačios spalvos)
saugikliu; kitokio laidumo saugiklis gali
sukelti gedimų (gaisro pavojų).
Jei iškart po pakeitimo gedimas vėl pasikartoja,
atlikite elektros įrangos patikrinimą PEUGEOT
tinklo atstovybėje arba kvalifikuotoje remonto
dirbtuvėje.
F

I

štraukite pincetą, pritvirtintą ant blokelio
dangtelio.
Išėmimo pincetas yra pritvirtintas prie priekinio
skydo saugiklių blokelio dangtelio.
G

267
308_lt_Chap08_En-cas-de-panne_ed02-2015

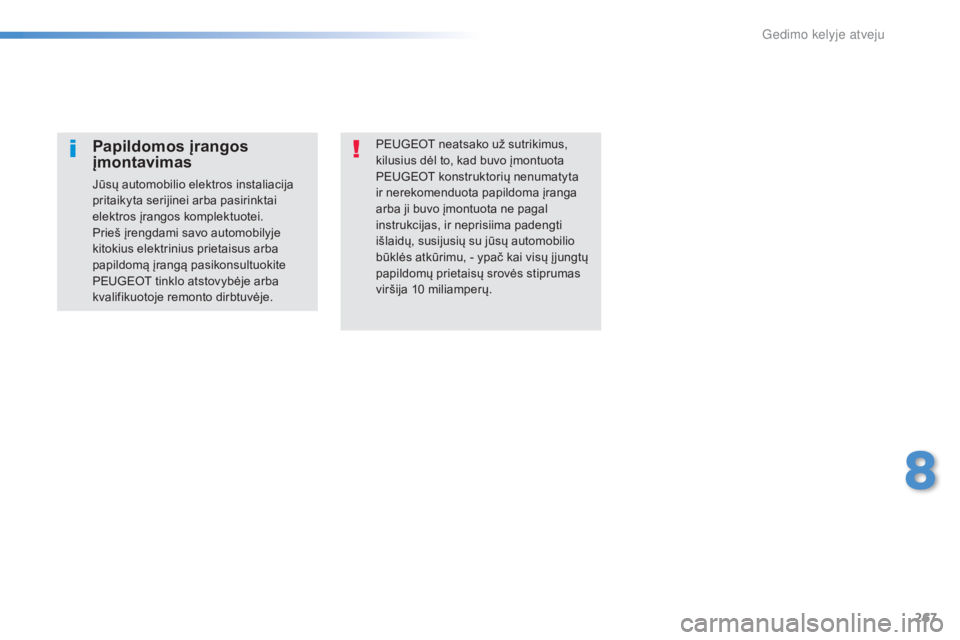

PEUGEOT neatsako už sutrikimus,
kilusius dėl to, kad buvo įmontuota
PEUGEOT konstruktorių nenumatyta
ir nerekomenduota papildoma įranga
arba ji buvo įmontuota ne pagal
instrukcijas, ir neprisiima padengti
išlaidų, susijusių su jūsų automobilio
būklės atkūrimu, - ypač kai visų į jungtų
papildomų prietaisų srovės stiprumas
viršija 10
mil

iamperų.Papildomos įrangos
įmontavimas
Jūsų automobilio elektros instaliacija
pritaikyta serijinei arba pasirinktai
elektros įrangos komplektuotei.
Prieš įrengdami savo automobilyje
kitokius elektrinius prietaisus arba
papildomą įrangą pasikonsultuokite
PEUGEOT tinklo atstovybėje arba
kvalifikuotoje remonto dirbtuvėje.
8
G

268
308_lt_Chap08_En-cas-de-panne_ed02-2015

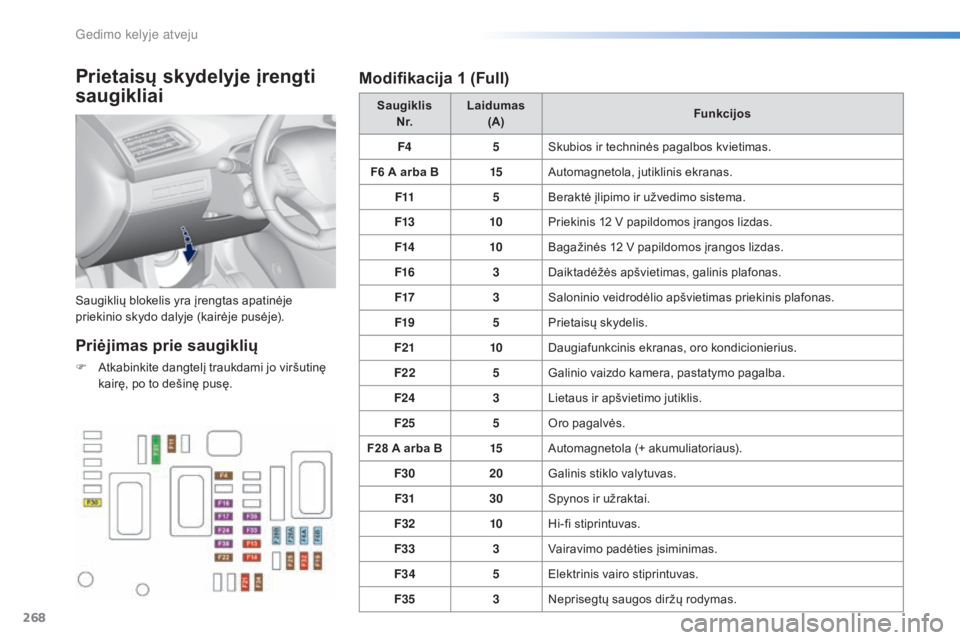

Prietaisų skydelyje įrengti
saugikliai
Saugiklių blokelis yra įrengtas apatinėje
priekinio skydo dalyje (kairėje pusėje).Saugiklis

N r. Laidumas
(A) Funkcijos
F4 5Skubios ir techninės pagalbos kvietimas.
F6 A arba B 15Automagnetola, jutiklinis ekranas.
F11 5Beraktė įlipimo ir užvedimo sistema.
F13 10Priekinis 12 V papildomos įrangos lizdas.
F14 10Bagažinės 12 V papildomos įrangos lizdas.
F16 3Daiktadėžės apšvietimas, galinis plafonas.
F17 3Saloninio veidrodėlio apšvietimas priekinis plafonas.
F19 5Prietaisų skydelis.
F21 10Daugiafunkcinis ekranas, oro kondicionierius.
F22 5Galinio vaizdo kamera, pastatymo pagalba.
F24 3Lietaus ir apšvietimo jutiklis.
F25 5Oro pagalvės.
F28 A arba B 15Automagnetola (+ akumuliatoriaus).
F30 20Galinis stiklo valytuvas.
F31 30Spynos ir užraktai.
F32 10Hi-fi stiprintuvas.
F33 3Vairavimo padėties įsiminimas.
F34 5Elektrinis vairo stiprintuvas.
F35 3Neprisegtų saugos diržų rodymas.
Priėjimas prie saugiklių
F Atkabinkite dangtelį traukdami jo viršutinę
kairę, po to dešinę pusę.
Modifikacija 1 (Full)
