Peugeot 308 2017 Īpašnieka rokasgrāmata (in Latvian)

259
308_lv_Chap08_En-cas-de-panne_ed01-2016

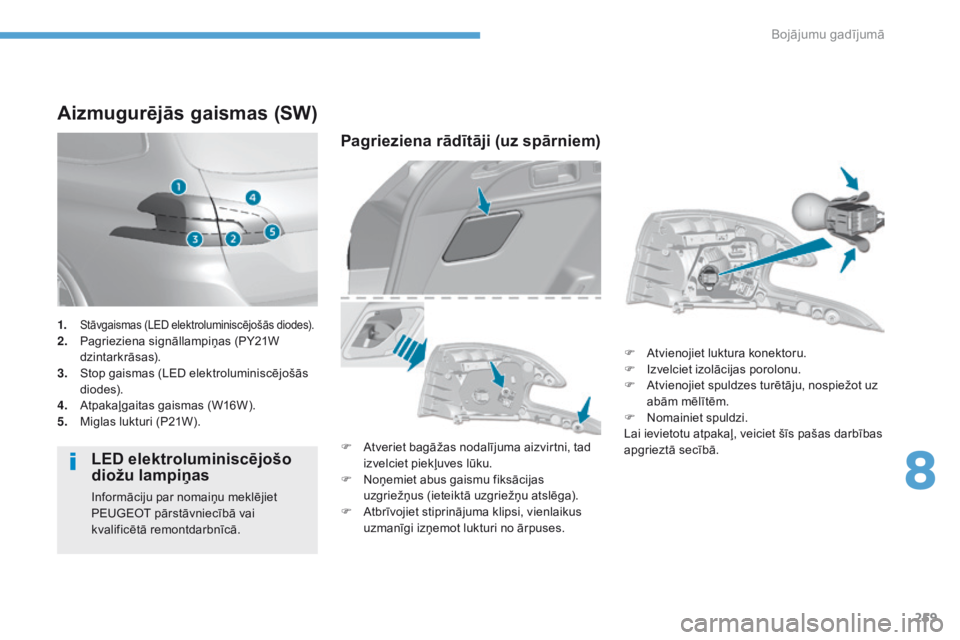

Aizmugurējās gaismas (SW)
LED elektroluminiscējošo
diožu lampiņas
Informāciju par nomaiņu meklējiet
PEUGEOT pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Pagrieziena rādītāji (uz spārniem)
F Atveriet bagāžas nodalījuma aizvirtni, tad izvelciet piekļuves lūku.
F

N
oņemiet abus gaismu fiksācijas
uzgriežņus (ieteiktā uzgriežņu atslēga).
F

A
tbrīvojiet stiprinājuma klipsi, vienlaikus
uzmanīgi izņemot lukturi no ārpuses. F

A
tvienojiet luktura konektoru.
F
I
zvelciet izolācijas porolonu.
F
A
tvienojiet spuldzes turētāju, nospiežot uz
abām mēlītēm.
F
N
omainiet spuldzi.
Lai ievietotu atpakaļ, veiciet šīs pašas darbības
apgrieztā secībā.
1.
Stāvgaismas (LED elektroluminiscējošās diodes).2. Pagrieziena signāllampiņas (PY21W
dzintarkrāsas).
3.
S

top gaismas (LED elektroluminiscējošās
diodes).
4.
A

tpakaļgaitas gaismas (W16W).
5.
M

iglas lukturi (P21W).
8
Bojājumu gadījumā

260
308_lv_Chap08_En-cas-de-panne_ed01-2016

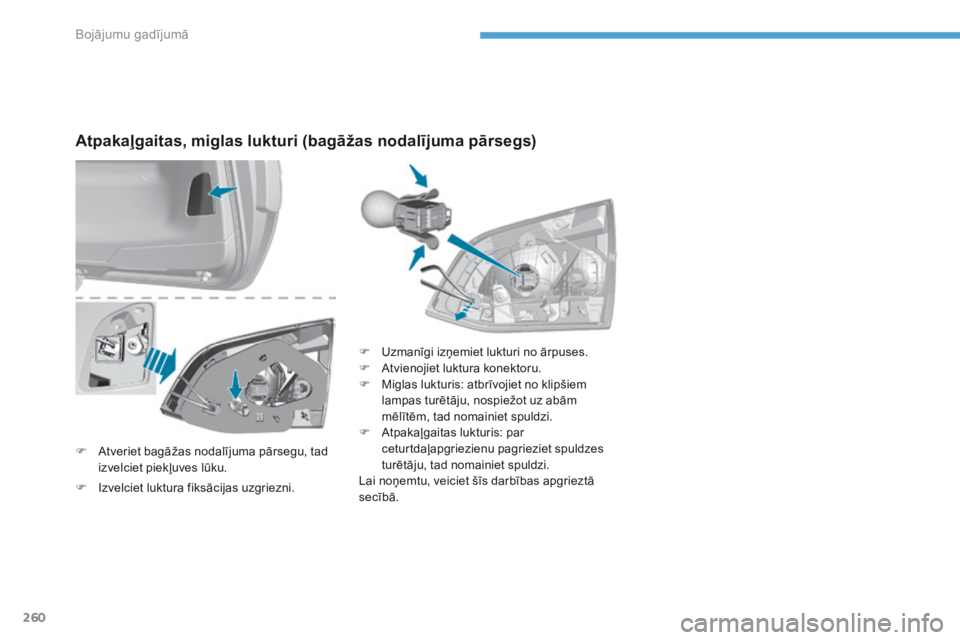

Atpakaļgaitas, miglas lukturi (bagāžas nodalījuma pārsegs)
F Atveriet bagāžas nodalījuma pārsegu, tad izvelciet piekļuves lūku. F

U
zmanīgi izņemiet lukturi no ārpuses.
F
A
tvienojiet luktura konektoru.
F
M
iglas lukturis: atbrīvojiet no klipšiem
lampas turētāju, nospiežot uz abām
mēlītēm, tad nomainiet spuldzi.
F
A
tpakaļgaitas lukturis: par
ceturtdaļapgriezienu pagrieziet spuldzes
turētāju, tad nomainiet spuldzi.
Lai noņemtu, veiciet šīs darbības apgrieztā
secībā.
F

I
zvelciet luktura fiksācijas uzgriezni.
Bojājumu gadījumā

261
308_lv_Chap08_En-cas-de-panne_ed01-2016
Lai nomainītu šāda veida gaismas,
konsultējieties PEUGEOT pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Trešā stop gaisma (LED
elektroluminiscējošās diodes)Aizmugurējās numura zīmes
apgaismojums (W5W)
Lai ieliktu vietā, nospiediet uz caurspīdīgās
virsmas, līdz tas nofiksējas. F
I
evietojiet tievu skrūvgriezi caurspīdīgās
virsmas ārējās gropēs.
F
L
ai tas atknipsētos, paspiediet to uz āru.
F
N
oņemiet caurspīdīgo virsmu.
F
N
omainiet izdegušo spuldzīti.
8
Bojājumu gadījumā

262
308_lv_Chap08_En-cas-de-panne_ed01-2016
F Atveriet vāku, pavelkot augšējo daļu pa kreisi, tad pa labi.
F

P
ilnībā atbrīvojiet vāku un to atveriet.
Piekļūšana instrumentu komplektam
Pirms drošinātāja nomaiņas vispirms
nepieciešams:
F
n
oskaidrot bojājuma cēloni un to novērst;
F

i
zslēgt visus elektrības patērētājus;
F

i
mobilizēt automašīnu un izslēgt aizdedzi;
F

n
oskaidrot drošinātāja atrašanos,
izmantojot atbilstības tabulas un shēmas,
kas atrodamas nākamajās lapās.
Drošinātāja nomaiņa
Labs Slikts
Drošinātāja, kas nav norādīts tabulās
zemāk, nomaiņa var radīt nopietnus jūsu
automašīnas darbības traucējumus.
Konsultējieties PEUGEOT pārstāvniecībā
vai kvalificētā remontdarbnīcā. Knaibles
Drošinātāja maiņa
Lai darbotos ar drošinātāju, obligāti jāievēro:
F
l ai drošinātāju izņemtu no ligzdas un
pārbaudītu tā tinumu, izmantojiet tam
speciāli paredzētās knaibles,
F

b
ojāto drošinātāju vienmēr nomainiet pret
ekvivalentas intensitātes drošinātāju (tāda
pati krāsa); atšķirīga intensitāte var izraisīt
darbības traucējumus (aizdegšanās risks).
Ja bojājums radies īsi pēc drošinātāja maiņas,
pārbaudīt elektroaprīkojumu PEUGEOT
pārstāvniecībā vai kvalificētā remontdarbnīcā.
F

I

zņemiet knaibles, kuras piestiprinātas
vāka aizmugurē.
Izņemšanai paredzētās knaibles ir nofiksētas
uz borta paneļa drošinātāju kastes vāka.
Bojājumu gadījumā

263
308_lv_Chap08_En-cas-de-panne_ed01-2016
PEUGEOT nav nekādā veidā atbildīgs
par nodarītajiem materiālajiem
zaudējumiem vai darbības
traucējumiem, kas radušies jūsu
automašīnai sakarā ar PEUGEOT
neizplatītiem un neieteiktiem
aksesuāriem, kas uzstādīti, neievērojot
instrukcijas, īpaši ar tādiem papildu
aparātiem, kuru kopējais patēriņš
pārsniedz 10 miliampērus.Elektronisko
papildpiederumu uzstādīšana
Jūsu automašīnas elektrosistēma
paredzēta, lai tajā varētu darboties
sērijveida vai papildu aprīkojums.
Lai jūsu automašīnā uzstādītu citu
aprīkojumu vai aksesuārus, sazinieties
ar PEUGEOT pārstāvniecību vai
kvalificētu remontdarbnīcu.
8
Bojājumu gadījumā

264
308_lv_Chap08_En-cas-de-panne_ed01-2016
Drošinātāji borta panelī
Drošinātāju kaste atrodas borta paneļa
apakšdaļā (kreisā puse).Drošinātāja
N r. Intensitāte
(A) Funkcijas
F4 5Ārkārtas un palīdzības izsaukums.
F6 A vai B 15Autoradio, skārienekrāns, kompaktdisku atskaņotājs, navigācija.
F11 5"Brīvroku piekļuves un ieslēgšanas" sistēma
F13 10Priekšējā papildaprīkojuma 12 V kontaktligzda.
F14 10Bagāžas nodalījuma 12 V papildaprīkojuma kontaktligzda.
F16 3
Cimdu nodalījuma apgaismojums, aizmugurējais griestu apgaismojums.
F173Spogulīša apgaismojums, priekšējais griestu apgaismojums.
F19 5Mēraparātu panelis.
F21 10Daudzfunkciju ekrāns, gaisa kondicionētājs.
F22 5
Atpakaļskata kamera, palīgsistēma automašīnas novietošanai stāvvietā.
F243Lietus un gaismas sensors.
F25 5Drošības spilveni.
F28 A vai B 15Autoradio (+ akumulatora baterija).
F30 20Aizmugures stikla tīrītājs.
F31 30Slēdzenes.
F32 10Hi-fi pastiprinātājs.
F33 3Vadītāja pozīciju atmiņas funkcija.
F34 5Elektroniskais stūres pastiprinātājs.
F35 3Nepiesprādzētu drošības jostu rādījums.
F

A

tveriet vāku, pavelkot augšējo daļu
kreisajā pusē, tad - labajā pusē.
1. versija (Full)
Piekļūšana drošinātājiem
Bojājumu gadījumā

265
308_lv_Chap08_En-cas-de-panne_ed01-2016

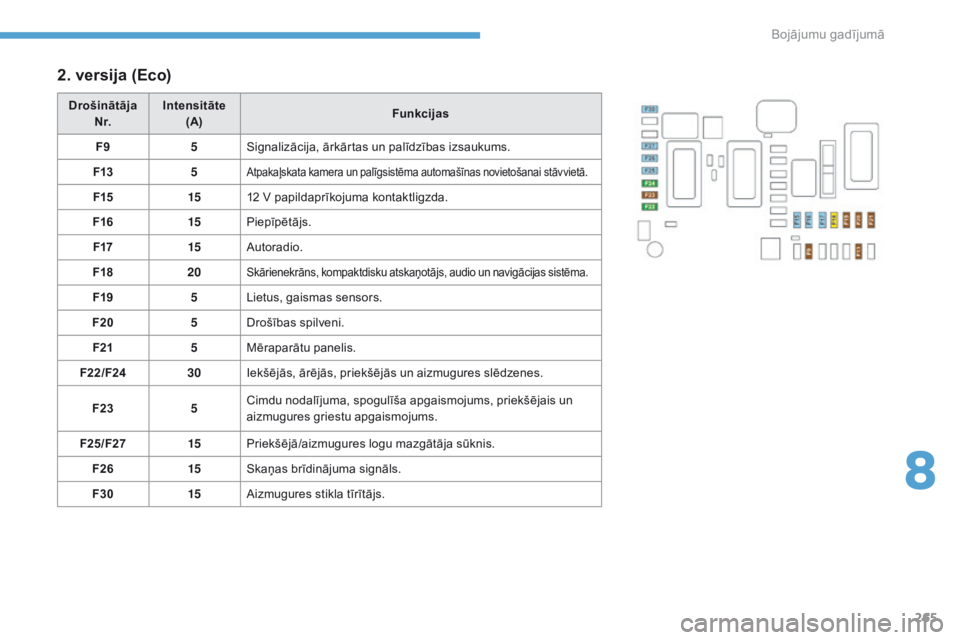

2. versija (Eco)
Drošinātāja
N r. Intensitāte

(A) Funkcijas
F9 5Signalizācija, ārkārtas un palīdzības izsaukums.
F13 5
Atpakaļskata kamera un palīgsistēma automašīnas novietošanai stāvvietā.
F151512 V papildaprīkojuma kontaktligzda.
F16 15Piepīpētājs.
F17 15Autoradio.
F18 20
Skārienekrāns, kompaktdisku atskaņotājs, audio un navigācijas sistēma.
F19 5Lietus, gaismas sensors.
F20 5Drošības spilveni.
F21 5Mēraparātu panelis.
F22/F24 30Iekšējās, ārējās, priekšējās un aizmugures slēdzenes.
F23 5Cimdu nodalījuma, spogulīša apgaismojums, priekšējais un
aizmugures griestu apgaismojums.
F25/F27 15Priekšējā/aizmugures logu mazgātāja sūknis.
F26 15Skaņas brīdinājuma signāls.
F30 15Aizmugures stikla tīrītājs.
8
Bojājumu gadījumā

266
308_lv_Chap08_En-cas-de-panne_ed01-2016
Drošinātāji motora
nodalījumā
F Atveriet vāku.
F N omainiet drošinātāju.
F

P
ēc darbībām rūpīgi aizveriet vāku,
lai garantētu drošinātāju kastes
hermētiskumu. Drošinātāja
N r. Intensitāte
(A) Funkcijas
F12 5Park Assist vadības bloks.
F14 25Priekšējā un aizmugures logu mazgātāja sūknis.
F15 5Stūres pastiprinātājs.
F19 30Priekšējā logu tīrītāja motoriņš.
F20 15Priekšējā un aizmugurējā loga mazgāšanas motoriņi.
F21 20Luktura mazgāšana.
F22 15Skaņas brīdinājuma signāls.
F23 15Labās puses tālo gaismu lukturis.
F24 15Kreisās puses tālo gaismu lukturis.
Drošinātāju kārba motora nodalījumā atrodas
blakus akumulatoram.
1. versija (Full)
1. kaste
Piekļūšana drošinātājiem
Bojājumu gadījumā

267
308_lv_Chap08_En-cas-de-panne_ed01-2016

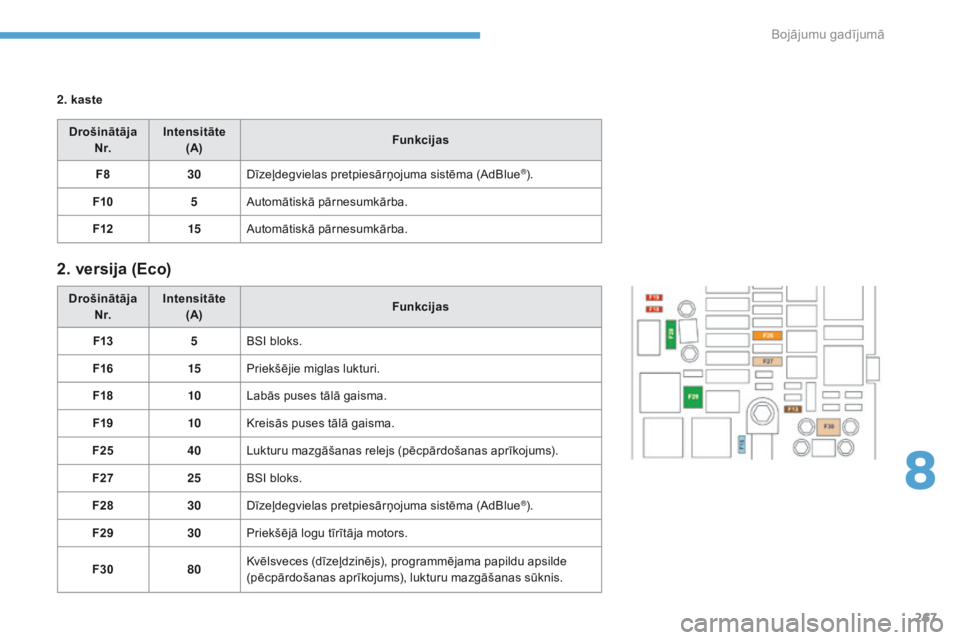

2. kasteDrošinātāja N r. Intensitāte
(A) Funkcijas
F8 30Dīzeļdegvielas pretpiesārņojuma sistēma (AdBlue
®).
F10 5Automātiskā pārnesumkārba.
F12 15Automātiskā pārnesumkārba.
2. versija (Eco)
Drošinātāja
N r. Intensitāte
(A) Funkcijas
F13 5BSI bloks.
F16 15Priekšējie miglas lukturi.
F18 10Labās puses tālā gaisma.
F19 10Kreisās puses tālā gaisma.
F25 40Lukturu mazgāšanas relejs (pēcpārdošanas aprīkojums).
F27 25BSI bloks.
F28 30Dīzeļdegvielas pretpiesārņojuma sistēma (AdBlue
®).
F29 30Priekšējā logu tīrītāja motors.
F30 80Kvēlsveces (dīzeļdzinējs), programmējama papildu apsilde
(pēcpārdošanas aprīkojums), lukturu mazgāšanas sūknis.
8
Bojājumu gadījumā

268
308_lv_Chap08_En-cas-de-panne_ed01-2016
12V akumulators
Akumulators atrodas zem motora pārsega.
Lai piekļūtu akumulatoram:
F
a
tveriet motora pārsegu, izmantojot iekšējo
sviru, tad ārējo sviru;
F

n
ostipriniet motora pārsega balstu;
Piekļūšana akumulatoram
Motora iedarbināšana, izmantojot rezerves akumulatoru vai izlādētā akumulatora uzlādēšana.
Pirms jebkuras darbības
Apstādiniet automašīnu, aktivizējiet
stāvbremzi, ieslēdziet pārnesumkārbu
tukšgaitā, tad izslēdziet aizdedzi.
Pārbaudiet, lai viss elektroprīkojums
būtu izslēgts. Ja jūsu automašīna ir aprīkota ar
automātisko pārnesumkārbu, lai
iedarbinātu dzinēju, nekādā gadījumā
nestumiet automašīnu.
Akumulatori satur kaitīgas vielas,
piemēram, sērskābi un svinu.
Tie jāiznīcina atbilstoši jūsu valstī
noteiktās likumdošanas prasībām un
nekādā gadījumā tos nedrīkst izmest
kopā ar citiem sadzīves atkritumiem.
Nododiet izmantotos akumulatorus un
baterijas speciālā savākšanas punktā.
Pirms darbībām ar akumulatoru
nodrošiniet acu un sejas aizsardzību.
Jebkuras darbības ar akumulatoru
jāveic vēdināmā telpā un prom
no atklātas liesmas vai dzirksteļu
avotiem, lai izvairītos no sprādziena un
aizdegšanās riska.
Darbības beigās nomazgājiet rokas.
Versijām, kas aprīkotas ar Stop&Start,
ir specifiskas tehnoloģijas un
raksturlielumu 12V akumulators.
Tā nomaiņu drīkst veikt vienīgi
PEUGEOT pārstāvniecībā vai
kvalificētā remontdarbnīcā.
Vispārēja informācija
Svina skābes akumulatori
F noņemiet plastikāta pārsegu, lai piekļūtu spailei (+).
Akumulatora (-) spaile nav pieejama. Uz motora
atbalsta ir iestrādāts attālināts masas punkts.
Bojājumu gadījumā
