Peugeot 308 2017 Kullanım Kılavuzu (in Turkish)

259
308_tr_Chap08_En-cas-de-panne_ed01-2016

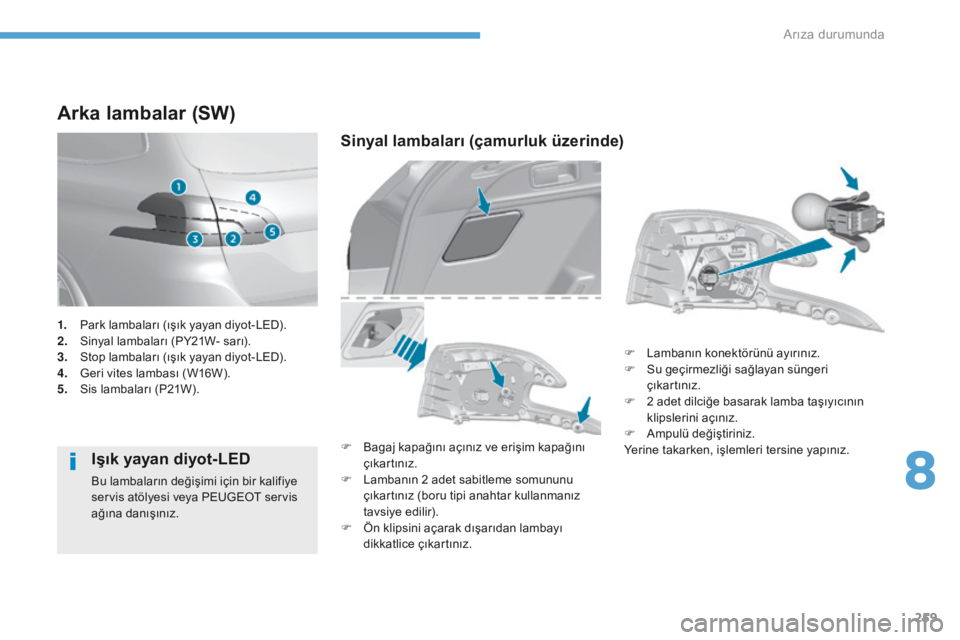

Arka lambalar (SW)
Işık yayan diyot-LED
Bu lambaların değişimi için bir kalifiye
servis atölyesi veya PEUGEOT servis
ağına danışınız.
Sinyal lambaları (çamurluk üzerinde)
F Bagaj kapağını açınız ve erişim kapağını
çıkartınız.
F
La

mbanın 2 adet sabitleme somununu
çıkartınız (boru tipi anahtar kullanmanız
tavsiye edilir).
F
Ön k

lipsini açarak dışarıdan lambayı
dikkatlice çıkartınız. F
La

mbanın konektörünü ayırınız.
F
Su g
eçirmezliği sağlayan süngeri
çıkartınız.
F
2 ad
et dilciğe basarak lamba taşıyıcının
klipslerini açınız.
F Am pulü değiştiriniz.
Yerine takarken, işlemleri tersine yapınız.
1.
Par

k lambaları (ışık yayan diyot-LED).
2.
Sin

yal lambaları (PY21W- sarı).
3.
St

op lambaları (ışık yayan diyot-LED).
4.
Ge

ri vites lambası (W16W).
5.
Si

s lambaları (P21W).
8
Arıza durumunda

260
308_tr_Chap08_En-cas-de-panne_ed01-2016

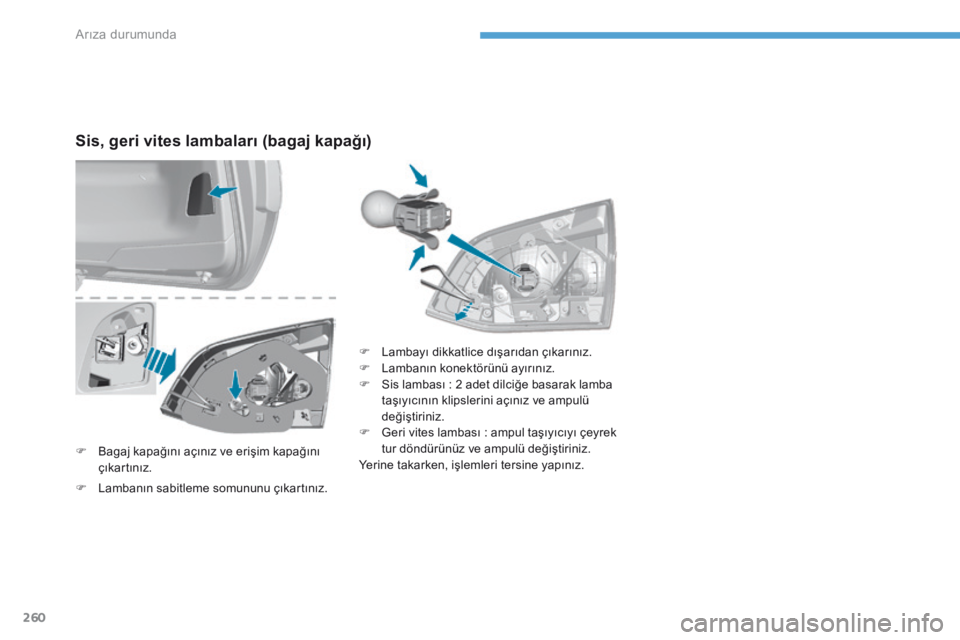

Sis, geri vites lambaları (bagaj kapağı)
F Bagaj kapağını açınız ve erişim kapağını
çıkartınız. F
La

mbayı dikkatlice dışarıdan çıkarınız.
F
La
mbanın konektörünü ayırınız.
F
Si
s lambası
: 2
adet dilciğe basarak lamba
taşıyıcının klipslerini açınız ve ampulü
değiştiriniz.
F
Ge
ri vites lambası
: a
mpul taşıyıcıyı çeyrek
tur döndürünüz ve ampulü değiştiriniz.
Yerine takarken, işlemleri tersine yapınız.
F
La

mbanın sabitleme somununu çıkartınız.
Arıza durumunda

261
308_tr_Chap08_En-cas-de-panne_ed01-2016

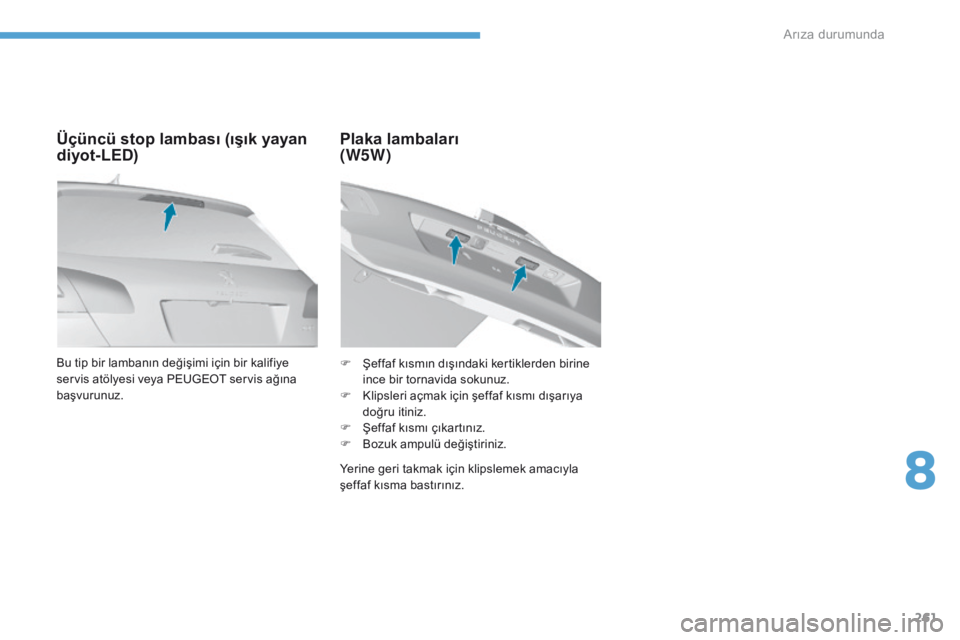

Bu tip bir lambanın değişimi için bir kalifiye
servis atölyesi veya PEUGEOT servis ağına
başvurunuz.
Üçüncü stop lambası (ışık yayan
diyot- LED)Plaka lambaları

(W5W)
Yerine geri takmak için klipslemek amacıyla
şeffaf kısma bastırınız. F
Şe
ffaf kısmın dışındaki kertiklerden birine
ince bir tornavida sokunuz.
F
Kl
ipsleri açmak için şeffaf kısmı dışarıya
doğru itiniz.
F
Şef
faf kısmı çıkartınız.
F
Bo
zuk ampulü değiştiriniz.
8
Arıza durumunda

262
308_tr_Chap08_En-cas-de-panne_ed01-2016

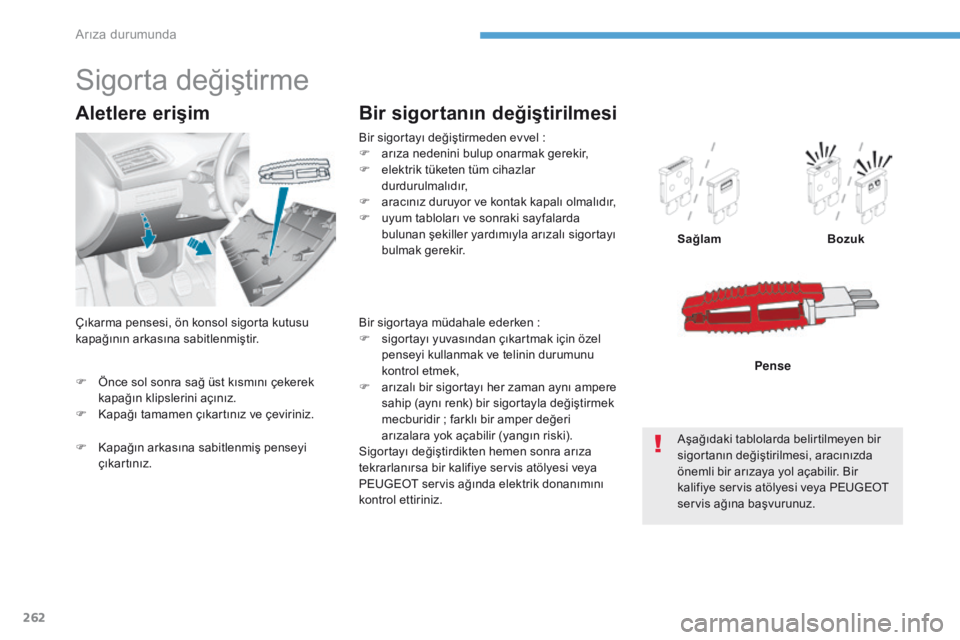

F Önce sol sonra sağ üst kısmını çekerek
kapağın klipslerini açınız.
F
Ka

pağı tamamen çıkartınız ve çeviriniz.
Aletlere erişim
Bir sigortayı değiştirmeden evvel :
F ar ıza nedenini bulup onarmak gerekir,
F
el

ektrik tüketen tüm cihazlar
durdurulmalıdır,
F
ar

acınız duruyor ve kontak kapalı olmalıdır,
F
uy

um tabloları ve sonraki sayfalarda
bulunan şekiller yardımıyla arızalı sigortayı
bulmak gerekir.
Bir sigortanın değiştirilmesi
Sağlam Bozuk
Aşağıdaki tablolarda belirtilmeyen bir
sigortanın değiştirilmesi, aracınızda
önemli bir arızaya yol açabilir. Bir
kalifiye servis atölyesi veya PEUGEOT
servis ağına başvurunuz. Pense
Sigorta değiştirme
Bir sigortaya müdahale ederken :
F si gortayı yuvasından çıkartmak için özel
penseyi kullanmak ve telinin durumunu
kontrol etmek,
F
ar

ızalı bir sigortayı her zaman aynı ampere
sahip (aynı renk) bir sigortayla değiştirmek
mecburidir
; f

arklı bir amper değeri
arızalara yok açabilir (yangın riski).
Sigortayı değiştirdikten hemen sonra arıza
tekrarlanırsa bir kalifiye servis atölyesi veya
PEUGEOT servis ağında elektrik donanımını
kontrol ettiriniz.
F
Ka

pağın arkasına sabitlenmiş penseyi
çıkartınız.
Çıkarma pensesi, ön konsol sigorta kutusu
kapağının arkasına sabitlenmiştir.
Arıza durumunda

263
308_tr_Chap08_En-cas-de-panne_ed01-2016

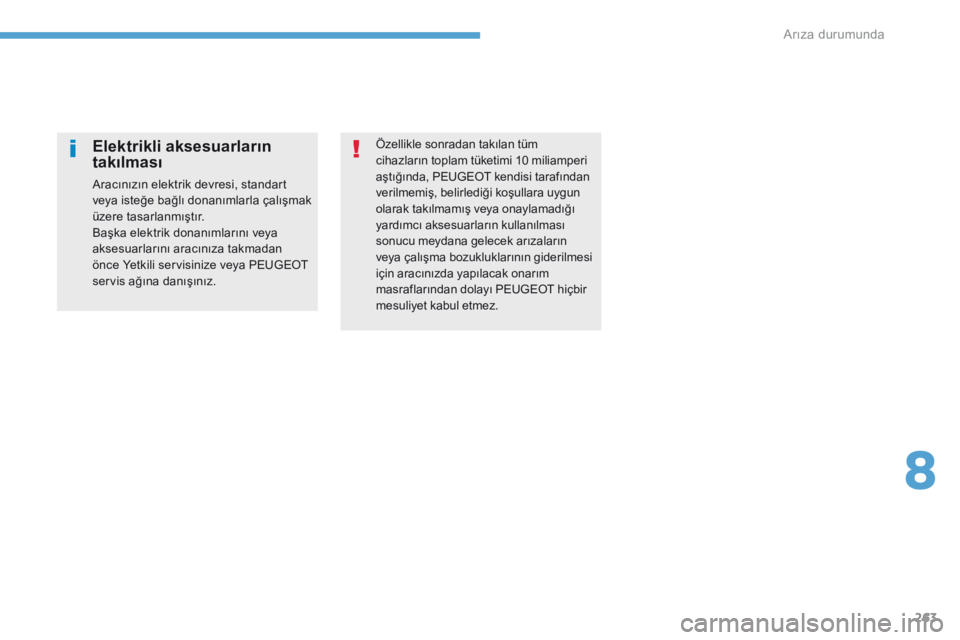

Özellikle sonradan takılan tüm
cihazların toplam tüketimi 10 miliamperi
aştığında, PEUGEOT kendisi tarafından
verilmemiş, belirlediği koşullara uygun
olarak takılmamış veya onaylamadığı
yardımcı aksesuarların kullanılması
sonucu meydana gelecek arızaların
veya çalışma bozukluklarının giderilmesi
için aracınızda yapılacak onarım
masraflarından dolayı PEUGEOT hiçbir
mesuliyet kabul etmez.Elektrikli aksesuarların
takılması
Aracınızın elektrik devresi, standart
veya isteğe bağlı donanımlarla çalışmak
üzere tasarlanmıştır.
Başka elektrik donanımlarını veya
aksesuarlarını aracınıza takmadan
önce Yetkili servisinize veya PEUGEOT
servis ağına danışınız.
8
Arıza durumunda

264
308_tr_Chap08_En-cas-de-panne_ed01-2016

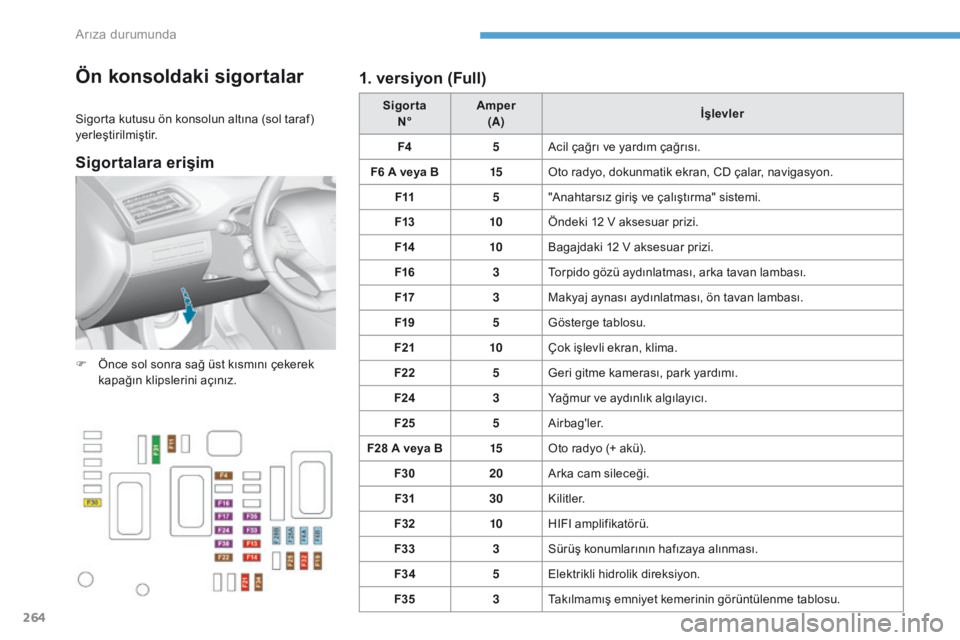

Ön konsoldaki sigortalar
Sigorta kutusu ön konsolun altına (sol taraf)
yerleştirilmiştir.Sigorta
N° Amper
(A) İşlevler
F4 5Acil çağrı ve yardım çağrısı.
F6 A veya B 15Oto radyo, dokunmatik ekran, CD çalar, navigasyon.
F11 5"Anahtarsız giriş ve çalıştırma" sistemi.
F13 10Öndeki 12 V aksesuar prizi.
F14 10Bagajdaki 12 V aksesuar prizi.
F16 3Torpido gözü aydınlatması, arka tavan lambası.
F17 3Makyaj aynası aydınlatması, ön tavan lambası.
F19 5Gösterge tablosu.
F21 10Çok işlevli ekran, klima.
F22 5Geri gitme kamerası, park yardımı.
F24 3Yağmur ve aydınlık algılayıcı.
F25 5Airbag'ler.
F28 A veya B 15Oto radyo (+ akü).
F30 20Arka cam sileceği.
F31 30K i l i t l e r.
F32 10HIFI amplifikatörü.
F33 3Sürüş konumlarının hafızaya alınması.
F34 5Elektrikli hidrolik direksiyon.
F35 3Takılmamış emniyet kemerinin görüntülenme tablosu.
F
Ön

ce sol sonra sağ üst kısmını çekerek
kapağın klipslerini açınız.
1. versiyon (Full)
Sigortalara erişim
Arıza durumunda

265
308_tr_Chap08_En-cas-de-panne_ed01-2016

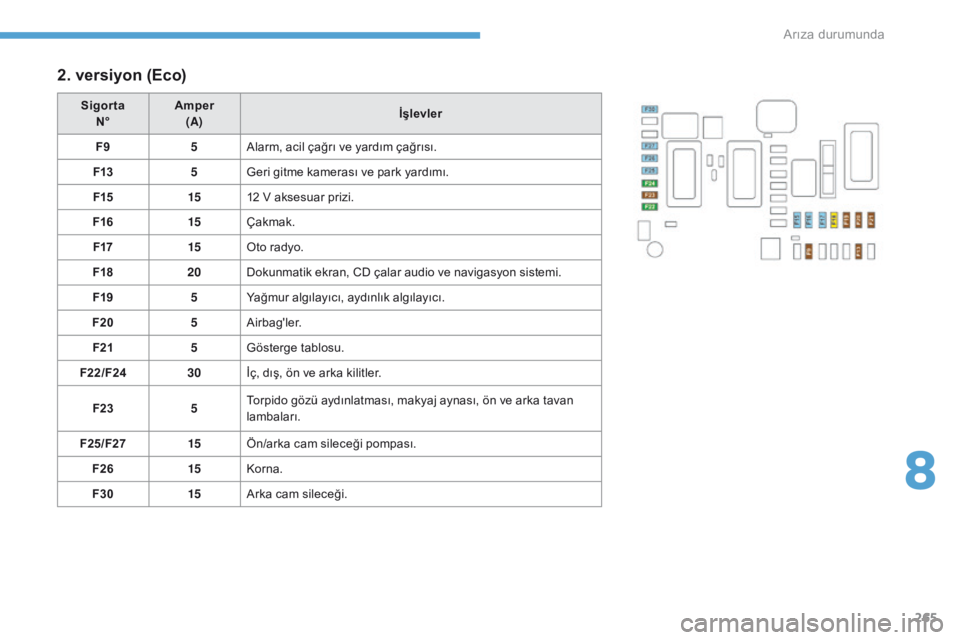

2. versiyon (Eco)
SigortaN° Amper
(A) İşlevler
F9 5Alarm, acil çağrı ve yardım çağrısı.
F13 5Geri gitme kamerası ve park yardımı.
F15 1512 V aksesuar prizi.
F16 15Çakmak.
F17 15Oto radyo.
F18 20Dokunmatik ekran, CD çalar audio ve navigasyon sistemi.
F19 5Yağmur algılayıcı, aydınlık algılayıcı.
F20 5Airbag'ler.
F21 5Gösterge tablosu.
F22/F24 30İç, dış, ön ve arka kilitler.
F23 5Torpido gözü aydınlatması, makyaj aynası, ön ve arka tavan
lambaları.
F25/F27 15Ön/arka cam sileceği pompası.
F26 15Korna.
F30 15Arka cam sileceği.
8
Arıza durumunda

266
308_tr_Chap08_En-cas-de-panne_ed01-2016

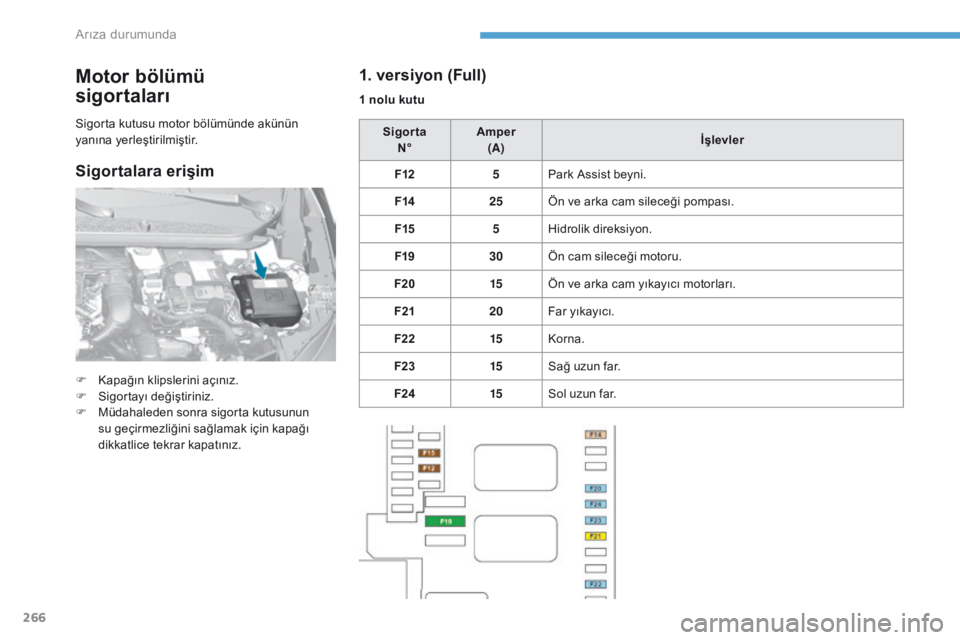

Motor bölümü
sigortaları
F Kapağın klipslerini açınız.
F Sigort ayı değiştiriniz.
F
Mü

dahaleden sonra sigorta kutusunun
su geçirmezliğini sağlamak için kapağı
dikkatlice tekrar kapatınız. Sigorta
N° Amper
(A) İşlevler
F12 5Park Assist beyni.
F14 25Ön ve arka cam sileceği pompası.
F15 5Hidrolik direksiyon.
F19 30Ön cam sileceği motoru.
F20 15Ön ve arka cam yıkayıcı motorları.
F21 20Far yıkayıcı.
F22 15Korna.
F23 15Sağ uzun far.
F24 15Sol uzun far.
Sigorta kutusu motor bölümünde akünün
yanına yerleştirilmiştir.
1. versiyon (Full)
1 nolu kutu
Sigortalara erişim
Arıza durumunda

267
308_tr_Chap08_En-cas-de-panne_ed01-2016

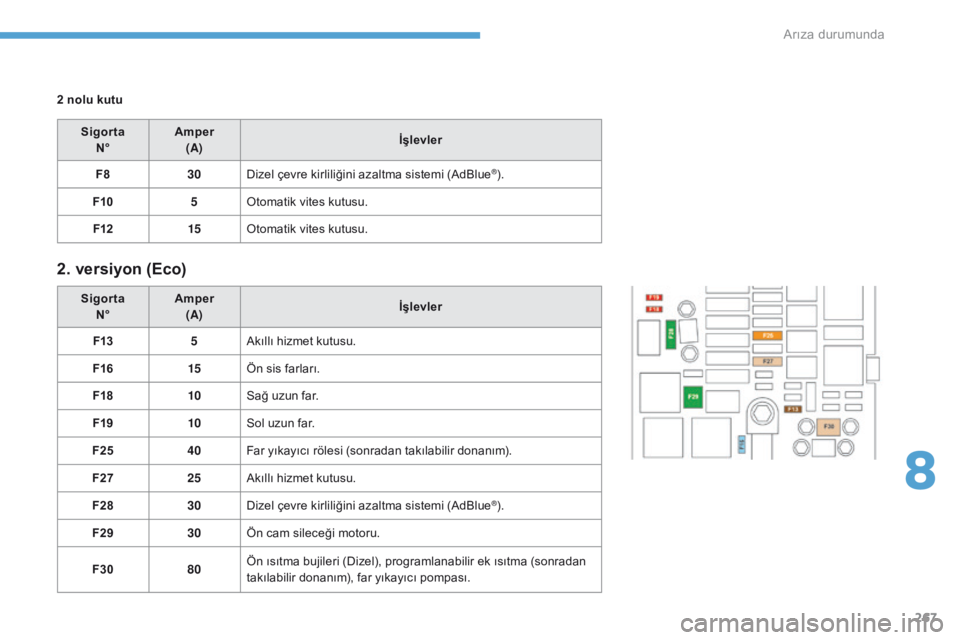

2 nolu kutuSigorta N° Amper
(A) İşlevler
F8 30Dizel çevre kirliliğini azaltma sistemi (AdBlue
®).
F10 5Otomatik vites kutusu.
F12 15Otomatik vites kutusu.
2. versiyon (Eco)
Sigorta
N° Amper
(A) İşlevler
F13 5Akıllı hizmet kutusu.
F16 15Ön sis farları.
F18 10Sağ uzun far.
F19 10Sol uzun far.
F25 40Far yıkayıcı rölesi (sonradan takılabilir donanım).
F27 25Akıllı hizmet kutusu.
F28 30Dizel çevre kirliliğini azaltma sistemi (AdBlue
®).
F29 30Ön cam sileceği motoru.
F30 80Ön ısıtma bujileri (Dizel), programlanabilir ek ısıtma (sonradan
takılabilir donanım), far yıkayıcı pompası.
8
Arıza durumunda

268
308_tr_Chap08_En-cas-de-panne_ed01-2016

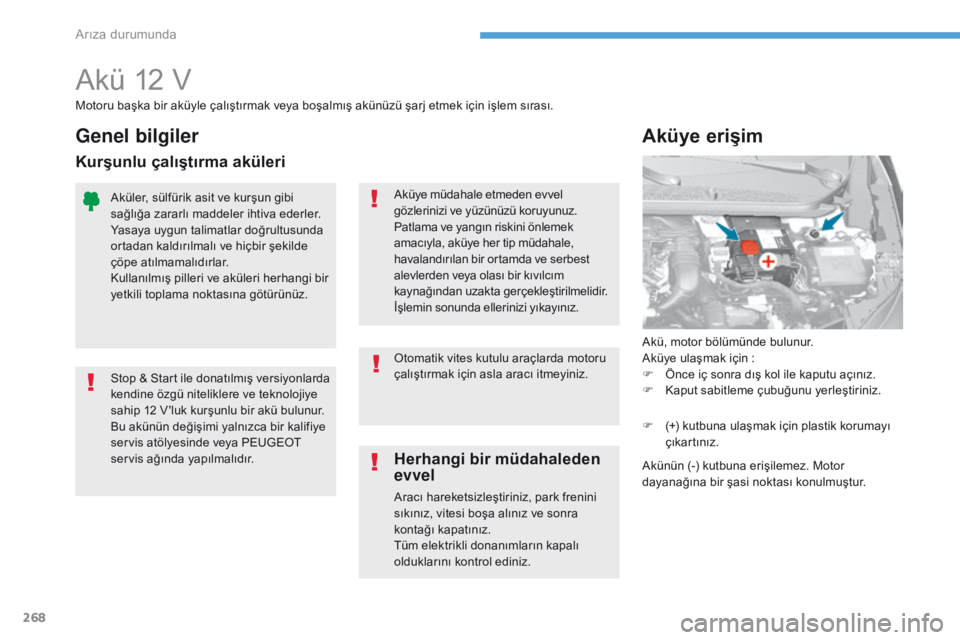

Akü 12 V
Akü, motor bölümünde bulunur.
Aküye ulaşmak için :
F Ön

ce iç sonra dış kol ile kaputu açınız.
F
Ka

put sabitleme çubuğunu yerleştiriniz.
Aküye erişim
Motoru başka bir aküyle çalıştırmak veya boşalmış akünüzü şarj etmek için işlem sırası.
Herhangi bir müdahaleden
evvel
Aracı hareketsizleştiriniz, park frenini
sıkınız, vitesi boşa alınız ve sonra
kontağı kapatınız.
Tüm elektrikli donanımların kapalı
olduklarını kontrol ediniz. Otomatik vites kutulu araçlarda motoru
çalıştırmak için asla aracı itmeyiniz.
Aküler, sülfürik asit ve kurşun gibi
sağlığa zararlı maddeler ihtiva ederler.
Yasaya uygun talimatlar doğrultusunda
ortadan kaldırılmalı ve hiçbir şekilde
çöpe atılmamalıdırlar.
Kullanılmış pilleri ve aküleri herhangi bir
yetkili toplama noktasına götürünüz.
Aküye müdahale etmeden evvel
gözlerinizi ve yüzünüzü koruyunuz.
Patlama ve yangın riskini önlemek
amacıyla, aküye her tip müdahale,
havalandırılan bir ortamda ve serbest
alevlerden veya olası bir kıvılcım
kaynağından uzakta gerçekleştirilmelidir.
İşlemin sonunda ellerinizi yıkayınız.
Stop & Start ile donatılmış versiyonlarda
kendine özgü niteliklere ve teknolojiye
sahip 12 V 'luk kurşunlu bir akü bulunur.
Bu akünün değişimi yalnızca bir kalifiye
servis atölyesinde veya PEUGEOT
servis ağında yapılmalıdır.
Genel bilgiler
Kurşunlu çalıştırma aküleri
F (+) kutbuna ulaşmak için plastik korumayı
ç ıkartınız.
Akünün (-) kutbuna erişilemez. Motor
dayanağına bir şasi noktası konulmuştur.
