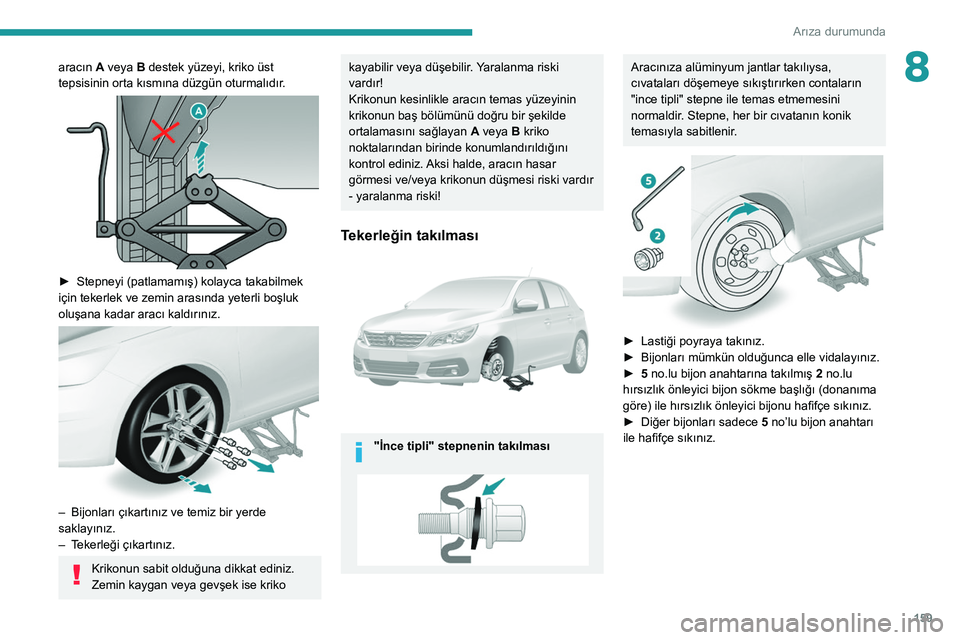

159
Arıza durumunda
8aracın A veya B destek yüzeyi, kriko üst
tepsisinin orta kısmına düzgün oturmalıdır.


► Stepneyi (patlamamış) kolayca takabilmek
için tekerlek ve zemin arasında yeterli boşluk
oluşana kadar aracı kaldırınız.


– Bijonları çıkartınız ve temiz bir yerde
saklayınız.
–

T
ekerleği çıkartınız.
Krikonun sabit olduğuna dikkat ediniz.
Zemin kaygan veya gevşek ise kriko
kayabilir veya düşebilir. Yaralanma riski
vardır!
Krikonun kesinlikle aracın temas yüzeyinin
krikonun baş bölümünü doğru bir şekilde
ortalamasını sağlayan

A
veya B kriko
noktalarından birinde konumlandırıldığını
kontrol ediniz. Aksi halde, aracın hasar
görmesi ve/veya krikonun düşmesi riski vardır
- yaralanma riski!
Tekerleğin takılması

"İnce tipli" stepnenin takılması
Aracınıza alüminyum jantlar takılıysa,
cıvataları döşemeye sıkıştırırken contaların
"ince tipli" stepne ile temas etmemesini
normaldir. Stepne, her bir cıvatanın konik
temasıyla sabitlenir.


► Lastiği poyraya takınız.
► Bijonları mümkün olduğunca elle vidalayınız.
►

5
no.lu bijon anahtarına takılmış 2 no.lu
hırsızlık önleyici bijon sökme başlığı (donanıma
göre) ile hırsızlık önleyici bijonu hafifçe sıkınız.
►

Diğer bijonları sadece 5

no’lu bijon anahtarı
ile hafifçe sıkınız.

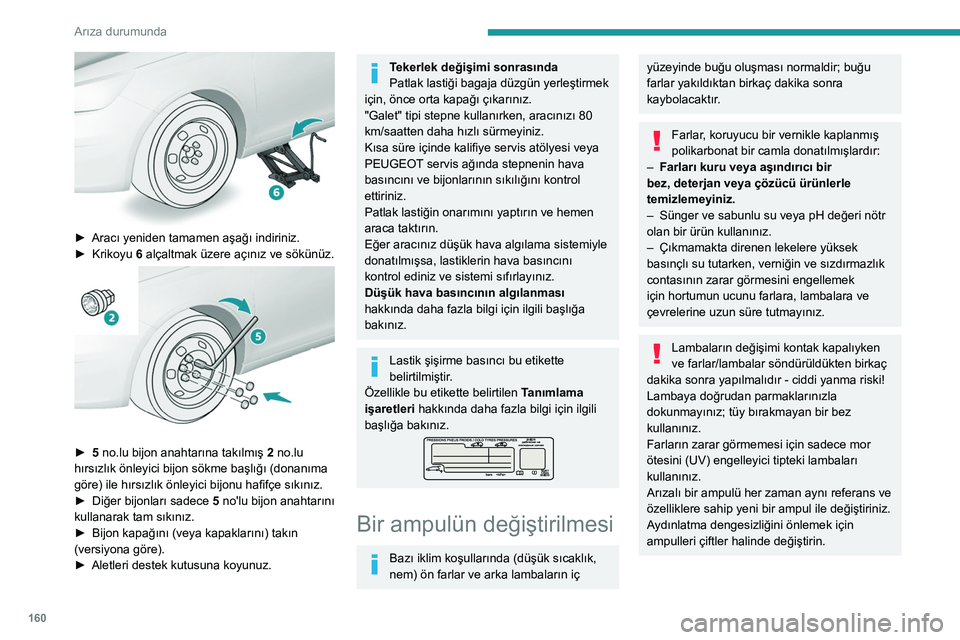

160
Arıza durumunda

► Aracı yeniden tamamen aşağı indiriniz.
► Krikoyu 6 alçaltmak üzere açınız ve sökünüz.


► 5 no.lu bijon anahtarına takılmış 2 no.lu
hırsızlık önleyici bijon sökme başlığı (donanıma
göre) ile hırsızlık önleyici bijonu hafifçe sıkınız.
►

Diğer bijonları sadece 5

no'lu bijon anahtarını
kullanarak tam sıkınız.
►

Bijon kapağını (veya kapaklarını) takın
(versiyona göre).
►


Aletleri destek kutusuna koyunuz.
Tekerlek değişimi sonrasında
Patlak lastiği bagaja düzgün yerleştirmek
için, önce orta kapağı çıkarınız.
"Galet" tipi stepne kullanırken, aracınızı 80
km/saatten daha hızlı sürmeyiniz.
Kısa süre içinde kalifiye servis atölyesi veya
PEUGEOT servis ağında stepnenin hava
basıncını ve bijonlarının sıkılığını kontrol
ettiriniz.
Patlak lastiğin onarımını yaptırın ve hemen
araca taktırın.
Eğer aracınız düşük hava algılama sistemiyle
donatılmışsa, lastiklerin hava basıncını
kontrol ediniz ve sistemi sıfırlayınız.
Düşük hava basıncının algılanması
hakkında daha fazla bilgi için ilgili başlığa
bakınız.
Lastik şişirme basıncı bu etikette
belirtilmiştir.
Özellikle bu etikette belirtilen Tanımlama
işaretleri hakkında daha fazla bilgi için ilgili
başlığa bakınız.
Bir ampulün değiştirilmesi
Bazı iklim koşullarında (düşük sıcaklık,
nem) ön farlar ve arka lambaların iç
yüzeyinde buğu oluşması normaldir; buğu
farlar yakıldıktan birkaç dakika sonra
kaybolacaktır.
Farlar, koruyucu bir vernikle kaplanmış
polikarbonat bir camla donatılmışlardır:
–

Farları kuru veya aşındırıcı bir
bez, deterjan veya çözücü ürünlerle
temizlemeyiniz.
–


Sünger ve sabunlu su veya pH değeri nötr
olan bir ürün kullanınız.
–


Çıkmamakta direnen lekelere yüksek
basınçlı su tutarken, verniğin ve sızdırmazlık
contasının zarar görmesini engellemek
için hortumun ucunu farlara, lambalara ve
çevrelerine uzun süre tutmayınız.
Lambaların değişimi kontak kapalıyken
ve farlar/lambalar söndürüldükten birkaç
dakika sonra yapılmalıdır - ciddi yanma riski!
Lambaya doğrudan parmaklarınızla
dokunmayınız; tüy bırakmayan bir bez
kullanınız.
Farların zarar görmemesi için sadece mor
ötesini (UV) engelleyici tipteki lambaları
kullanınız.
Arızalı bir ampulü her zaman aynı referans ve
özelliklere sahip yeni bir ampul ile değiştiriniz.
Aydınlatma dengesizliğini önlemek için
ampulleri çiftler halinde değiştirin.
Lamba ünitelerinin yerine takılması
Çıkarmak için işlemleri ters sırada
gerçekleştirin.
Işık yayan diyot (LED) farlar
ve lambalar
Versiyona bağlı olarak, etkilenen far/lamba türleri
aşağıdaki gibidir:
– Full LED teknolojili farlar.
– Gündüz farları/park lambaları.
– Sinyal lambası yan sinyaller.
– Yan spotlar.
– Üçüncü fren lambası.
– Arka park lambaları.
Bu ampul türünü değiştirmeniz
gerekiyorsa PEUGEOT bayisine veya
kalifiye servis atölyesine başvurmanız gerekir.
LED'lere ya da Full LED teknolojisi farlara
dokunmayın - elektrik çarpması riski vardır!

161
Arıza durumunda

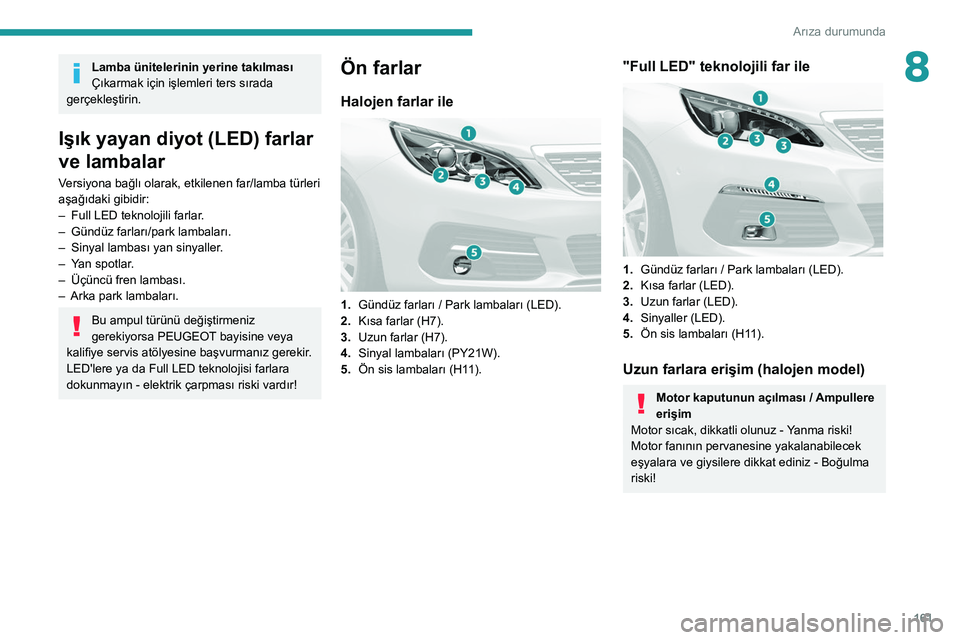

8Lamba ünitelerinin yerine takılması
Çıkarmak için işlemleri ters sırada
gerçekleştirin.
Işık yayan diyot (LED) farlar
ve lambalar
Versiyona bağlı olarak, etkilenen far/lamba türleri
aşağıdaki gibidir:
–

Full LED teknolojili farlar
.
–

Gündüz farları/park lambaları.
–


Sinyal lambası yan sinyaller
.
–

Y
an spotlar.
–

Üçüncü fren lambası.
–


Arka park lambaları.
Bu ampul türünü değiştirmeniz
gerekiyorsa PEUGEOT bayisine veya
kalifiye servis atölyesine başvurmanız gerekir.
LED'lere ya da Full LED teknolojisi farlara
dokunmayın - elektrik çarpması riski vardır!
Ön farlar
Halojen farlar ile

1. Gündüz farları / Park lambaları (LED).
2. Kısa farlar (H7).
3. Uzun farlar (H7).
4. Sinyal lambaları (PY21W).
5. Ön sis lambaları (H11).
"Full LED" teknolojili far ile

1.Gündüz farları / Park lambaları (LED).
2. Kısa farlar (LED).
3. Uzun farlar (LED).
4. Sinyaller (LED).
5. Ön sis lambaları (H11).
Uzun farlara erişim (halojen model)
Motor kaputunun açılması / Ampullere
erişim
Motor sıcak, dikkatli olunuz - Yanma riski!
Motor fanının pervanesine yakalanabilecek
eşyalara ve giysilere dikkat ediniz - Boğulma
riski!

162
Arıza durumunda

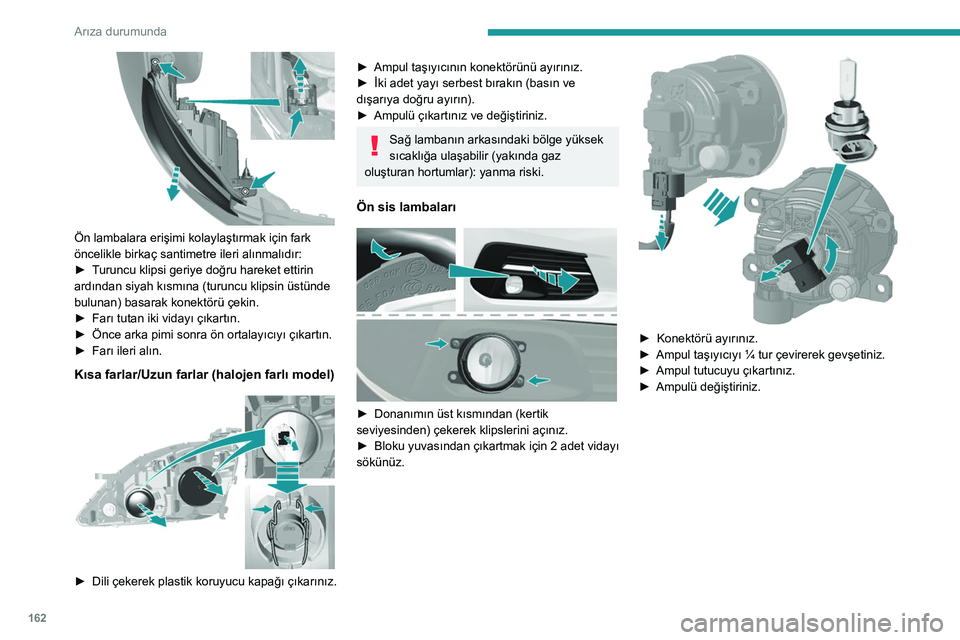

Ön lambalara erişimi kolaylaştırmak için fark
öncelikle birkaç santimetre ileri alınmalıdır:
►
T
uruncu klipsi geriye doğru hareket ettirin
ardından siyah kısmına (turuncu klipsin üstünde
bulunan) basarak konektörü çekin.
►

Farı tutan iki vidayı çıkartın.
►


Önce arka pimi sonra ön ortalayıcıyı çıkartın.
►


Farı ileri alın.
Kısa farlar/Uzun farlar (halojen farlı model)


► Dili çekerek plastik koruyucu kapağı çıkarınız.
► Ampul taşıyıcının konektörünü ayırınız.
► İki adet yayı serbest bırakın (basın ve
dışarıya doğru ayırın).
►

Ampulü çıkartınız ve değiştiriniz.
Sağ lambanın arkasındaki bölge yüksek
sıcaklığa ulaşabilir (yakında gaz
oluşturan hortumlar): yanma riski.
Ön sis lambaları


► Donanımın üst kısmından (kertik
seviyesinden) çekerek klipslerini açınız.
►

Bloku yuvasından çıkartmak için 2 adet vidayı
sökünüz.


► Konektörü ayırınız.
► Ampul taşıyıcıyı ¼ tur çevirerek gevşetiniz.
►

Ampul tutucuyu çıkartınız.
►


Ampulü değiştiriniz.
Sinyal lambaları (halojen farlı model)


► Ampul taşıyıcıyı ¼ tur çevirerek gevşetiniz.
► Ampul tutucuyu çıkartınız.
► Ampulü değiştiriniz.
Sinyal lambalarından (sol veya sağ)
birinin hızlı şekilde yanıp sönmesi ilgili
taraftaki ampullerden birinin arızalandığını
gösterir.

163
Arıza durumunda

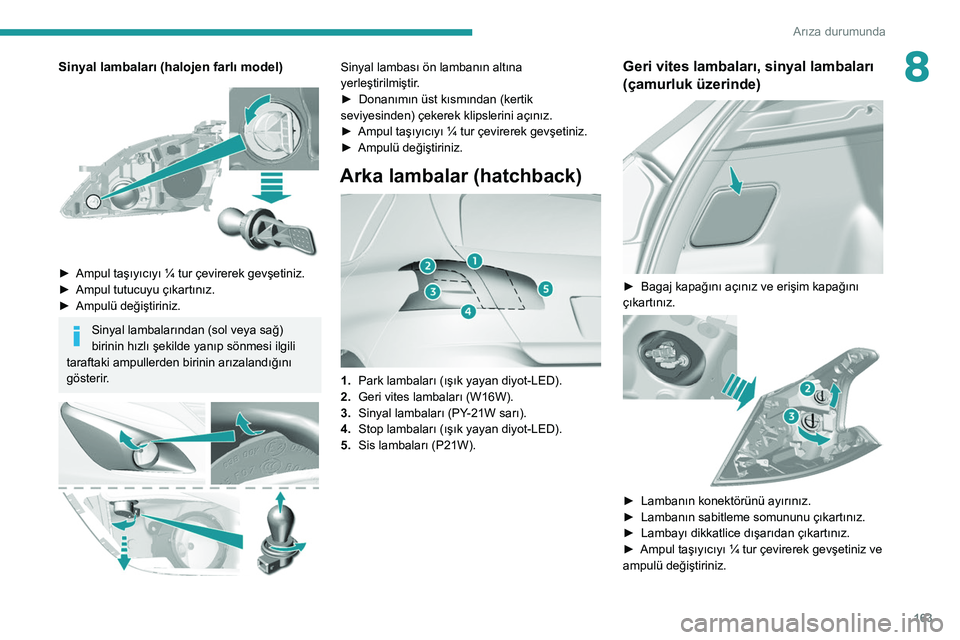

8Sinyal lambaları (halojen farlı model)


► Ampul taşıyıcıyı ¼ tur çevirerek gevşetiniz.
► Ampul tutucuyu çıkartınız.
►

Ampulü değiştiriniz.
Sinyal lambalarından (sol veya sağ)
birinin hızlı şekilde yanıp sönmesi ilgili
taraftaki ampullerden birinin arızalandığını
gösterir.


Sinyal lambası ön lambanın altına
yerleştirilmiştir.
►

Donanımın üst kısmından (kertik
seviyesinden) çekerek klipslerini açınız.
►


Ampul taşıyıcıyı ¼ tur çevirerek gevşetiniz.
►


Ampulü değiştiriniz.
Arka lambalar ( hatchback)

1.Park lambaları (ışık yayan diyot-LED).
2. Geri vites lambaları (W16W).
3. Sinyal lambaları (PY-21W sarı).
4. Stop lambaları (ışık yayan diyot-LED).
5. Sis lambaları (P21W).
Geri vites lambaları, sinyal lambaları
(çamurluk üzerinde)


► Bagaj kapağını açınız ve erişim kapağını
çıkartınız.


► Lambanın konektörünü ayırınız.
► Lambanın sabitleme somununu çıkartınız.
►

Lambayı dikkatlice dışarıdan çıkartınız.
►


Ampul taşıyıcıyı ¼ tur çevirerek gevşetiniz ve
ampulü değiştiriniz.

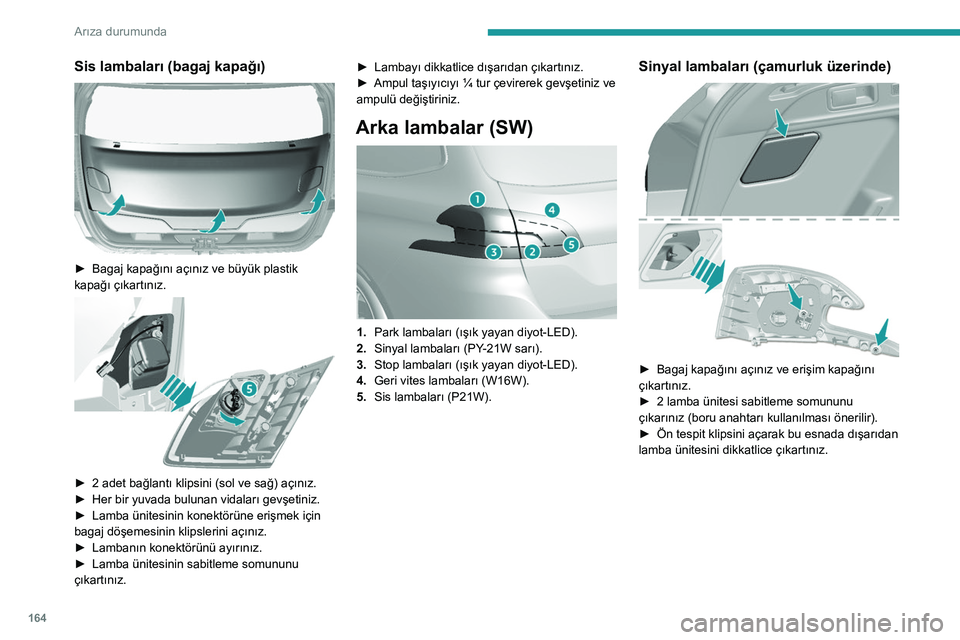

164
Arıza durumunda
Sis lambaları (bagaj kapağı)

► Bagaj kapağını açınız ve büyük plastik
kapağı çıkartınız.


► 2 adet bağlantı klipsini (sol ve sağ) açınız.
► Her bir yuvada bulunan vidaları gevşetiniz.
►

Lamba ünitesinin konektörüne erişmek için
bagaj döşemesinin klipslerini açınız.
►


Lambanın konektörünü ayırınız.
►


Lamba ünitesinin sabitleme somununu
çıkartınız. ►


Lambayı dikkatlice dışarıdan çıkartınız.
►

Ampul taşıyıcıyı ¼ tur çevirerek gevşetiniz ve
ampulü değiştiriniz.
Arka lambalar (SW)

1. Park lambaları (ışık yayan diyot-LED).
2. Sinyal lambaları (PY-21W sarı).
3. Stop lambaları (ışık yayan diyot-LED).
4. Geri vites lambaları (W16W).
5. Sis lambaları (P21W).
Sinyal lambaları (çamurluk üzerinde)

► Bagaj kapağını açınız ve erişim kapağını
çıkartınız.
►

2 lamba ünitesi sabitleme somununu
çıkarınız (boru anahtarı kullanılması önerilir).
►


Ön tespit klipsini açarak bu esnada dışarıdan
lamba ünitesini dikkatlice çıkartınız.

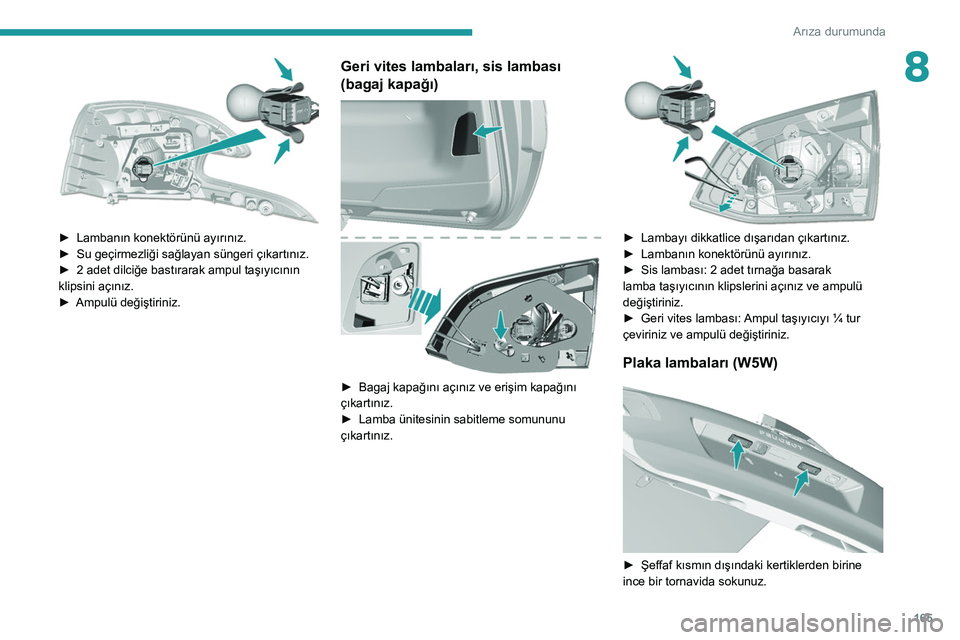

165
Arıza durumunda
8

► Lambanın konektörünü ayırınız.
► Su geçirmezliği sağlayan süngeri çıkartınız.
►

2 adet dilciğe bastırarak ampul taşıyıcının
klipsini açınız.
►


Ampulü değiştiriniz.
Geri vites lambaları, sis lambası
(bagaj kapağı)


► Bagaj kapağını açınız ve erişim kapağını
çıkartınız.
►

Lamba ünitesinin sabitleme somununu
çıkartınız.


► Lambayı dikkatlice dışarıdan çıkartınız.
► Lambanın konektörünü ayırınız.
►

Sis lambası: 2 adet tırnağa basarak
lamba taşıyıcının klipslerini açınız ve ampulü
değiştiriniz.
►


Geri vites lambası:
Ampul taşıyıcıyı ¼ tur
çeviriniz ve ampulü değiştiriniz.
Plaka lambaları (W5W)

► Şeffaf kısmın dışındaki kertiklerden birine
ince bir tornavida sokunuz.

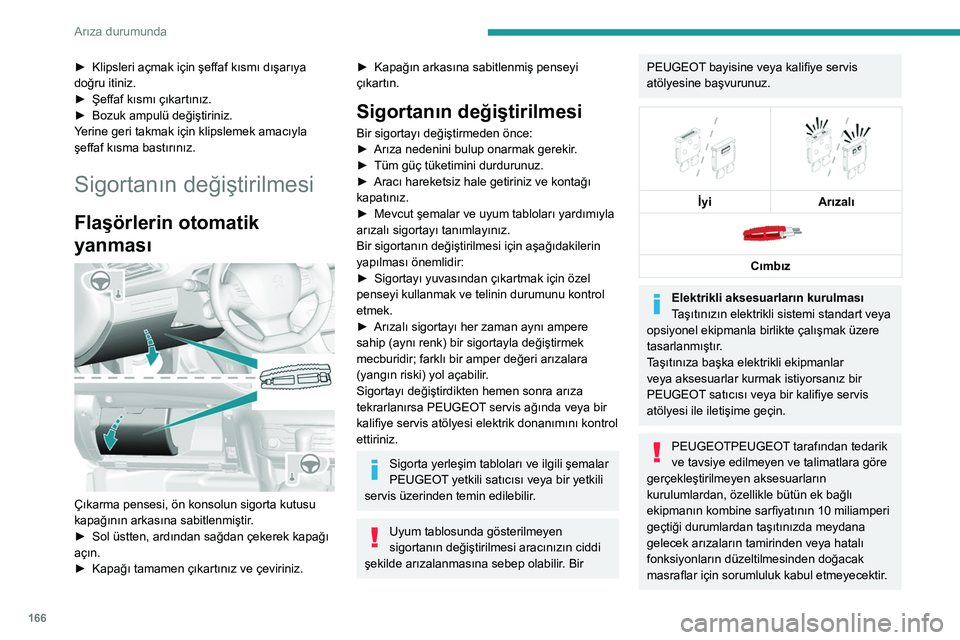

166
Arıza durumunda
► Klipsleri açmak için şeffaf kısmı dışarıya
doğru itiniz.
►

Şeffaf kısmı çıkartınız.
►


Bozuk ampulü değiştiriniz.
Y

erine geri takmak için klipslemek amacıyla
şeffaf kısma bastırınız.
Sigortanın değiştirilmesi
Flaşörlerin otomatik
yanması


Çıkarma pensesi, ön konsolun sigorta kutusu
kapağının arkasına sabitlenmiştir.
►

Sol üstten, ardından sağdan çekerek kapağı
açın.
►


Kapağı tamamen çıkartınız ve çeviriniz.
► Kapağın arkasına sabitlenmiş penseyi
çıkartın.
Sigortanın değiştirilmesi
Bir sigortayı değiştirmeden önce:
► Arıza nedenini bulup onarmak gerekir .
►

Tüm güç tüketimini durdurunuz.
►


Aracı hareketsiz hale getiriniz ve kontağı
kapatınız.
►


Mevcut şemalar ve uyum tabloları yardımıyla
arızalı sigortayı tanımlayınız.
Bir sigortanın değiştirilmesi için aşağıdakilerin
yapılması önemlidir:
►


Sigortayı yuvasından çıkartmak için özel
penseyi kullanmak ve telinin durumunu kontrol
etmek.
►


Arızalı sigortayı her zaman aynı ampere
sahip (aynı renk) bir sigortayla değiştirmek
mecburidir; farklı bir amper değeri arızalara
(yangın riski) yol açabilir

.
Sigortayı değiştirdikten hemen sonra arıza
tekrarlanırsa PEUGEOT servis ağında veya bir
kalifiye servis atölyesi elektrik donanımını kontrol
ettiriniz.
Sigorta yerleşim tabloları ve ilgili şemalar
PEUGEOT yetkili satıcısı veya bir yetkili
servis üzerinden temin edilebilir.
Uyum tablosunda gösterilmeyen
sigortanın değiştirilmesi aracınızın ciddi
şekilde arızalanmasına sebep olabilir. Bir
PEUGEOT bayisine veya kalifiye servis
atölyesine başvurunuz.


İyi
Arızalı

Cımbız
Elektrikli aksesuarların kurulması
Taşıtınızın elektrikli sistemi standart veya
opsiyonel ekipmanla birlikte çalışmak üzere
tasarlanmıştır.
Taşıtınıza başka elektrikli ekipmanlar
veya aksesuarlar kurmak istiyorsanız bir
PEUGEOT satıcısı veya bir kalifiye servis
atölyesi ile iletişime geçin.
PEUGEOTPEUGEOT tarafından tedarik
ve tavsiye edilmeyen ve talimatlara göre
gerçekleştirilmeyen aksesuarların
kurulumlardan, özellikle bütün ek bağlı
ekipmanın kombine sarfiyatının 10 miliamperi
geçtiği durumlardan taşıtınızda meydana
gelecek arızaların tamirinden veya hatalı
fonksiyonların düzeltilmesinden doğacak
masraflar için sorumluluk kabul etmeyecektir.
Ön konsoldaki sigortalar
Sigorta kutusu, ön panelin altında (sol tarafta)
bulunur.
Sigortalara erişim

► Sol üstten, ardından sağdan çekerek kapağı
açın.

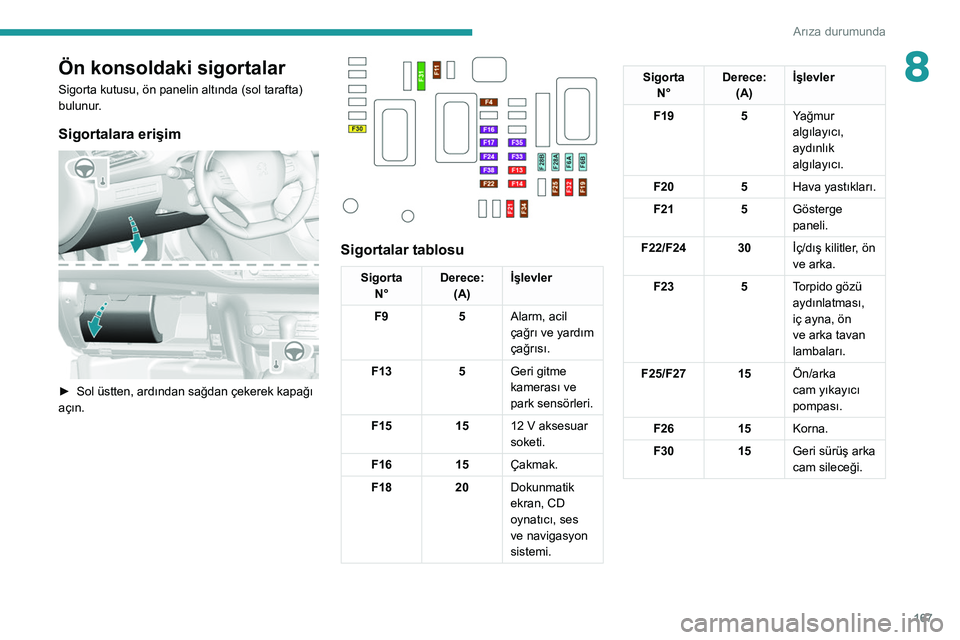

167
Arıza durumunda
8Ön konsoldaki sigortalar
Sigorta kutusu, ön panelin altında (sol tarafta)
bulunur.
Sigortalara erişim

► Sol üstten, ardından sağdan çekerek kapağı
açın.


Sigortalar tablosu
Sigorta N° Derece:
(A) İşlevler
F9 5Alarm, acil
çağrı ve yardım
çağrısı.
F13 5Geri gitme
kamerası ve
park sensörleri.
F15 1512 V aksesuar
soketi.
F16 15Çakmak.
F18 20Dokunmatik
ekran, CD
oynatıcı, ses
ve navigasyon
sistemi.
Sigorta
N° Derece:
(A) İşlevler
F19 5Yağmur
algılayıcı,
aydınlık
algılayıcı.
F20 5Hava yastıkları.
F21 5Gösterge
paneli.
F22/F24 30İç/dış kilitler, ön
ve arka.
F23 5Torpido gözü
aydınlatması,
iç ayna, ön
ve arka tavan
lambaları.
F25/F27 15Ön/arka
cam yıkayıcı
pompası.
F26 15Korna.
F30 15Geri sürüş arka
cam sileceği.

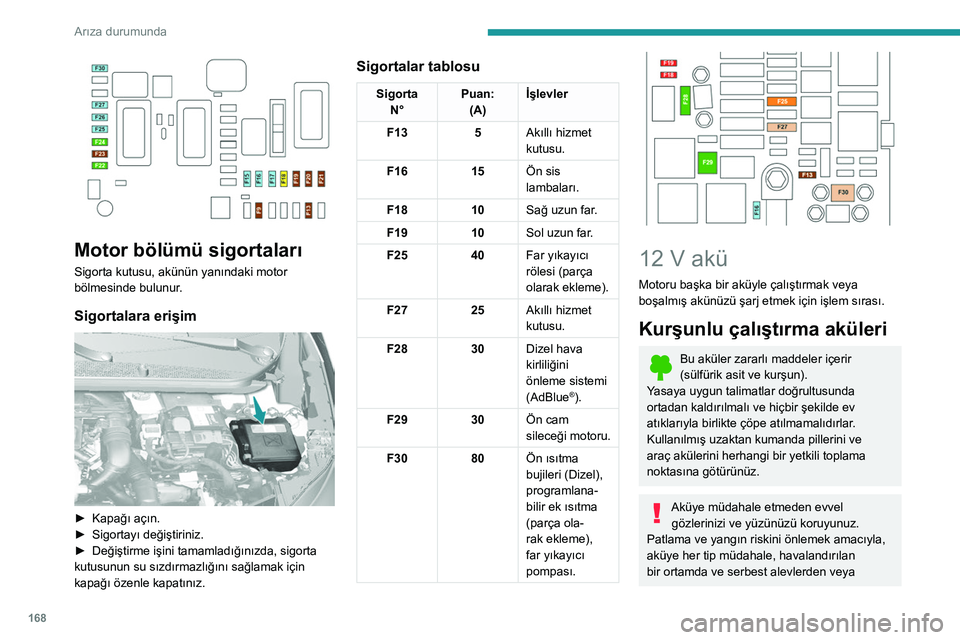

168
Arıza durumunda

Motor bölümü sigortaları
Sigorta kutusu, akünün yanındaki motor
bölmesinde bulunur.
Sigortalara erişim

► Kapağı açın.
► Sigortayı değiştiriniz.
►

Değiştirme işini tamamladığınızda, sigorta
kutusunun su sızdırmazlığını sağlamak için
kapağı özenle kapatınız.
Sigortalar tablosu
Sigorta N° Puan:
(A) İşlevler
F13 5Akıllı hizmet
kutusu.
F16 15Ön sis
lambaları.
F18 10Sağ uzun far.
F19 10Sol uzun far.
F25 40Far yıkayıcı
rölesi (parça
olarak ekleme).
F27 25Akıllı hizmet
kutusu.
F28 30Dizel hava
kirliliğini
önleme sistemi
(AdBlue
®).
F29 30Ön cam
sileceği motoru.
F30 80Ön ısıtma
bujileri (Dizel),
programlana-
bilir ek ısıtma
(parça ola-
rak ekleme),
far yıkayıcı
pompası.


12 V akü
Motoru başka bir aküyle çalıştırmak veya
boşalmış akünüzü şarj etmek için işlem sırası.
Kurşunlu çalıştırma aküleri
Bu aküler zararlı maddeler içerir
(sülfürik asit ve kurşun).
Yasaya uygun talimatlar doğrultusunda
ortadan kaldırılmalı ve hiçbir şekilde ev
atıklarıyla birlikte çöpe atılmamalıdırlar.
Kullanılmış uzaktan kumanda pillerini ve
araç akülerini herhangi bir yetkili toplama
noktasına götürünüz.
Aküye müdahale etmeden evvel gözlerinizi ve yüzünüzü koruyunuz.
Patlama ve yangın riskini önlemek amacıyla,
aküye her tip müdahale, havalandırılan
bir ortamda ve serbest alevlerden veya
olası bir kıvılcım kaynağından uzakta
gerçekleştirilmelidir.
İşlemin sonunda ellerinizi yıkayınız.
Stop & Start ile donatılmış versiyonlarda
kendine özgü niteliklere ve teknolojiye
sahip 12 V'luk kurşun-asitli bir akü bulunur.
Bu akünün değişimi yalnızca bir PEUGEOT
bayisi veya kalifiye servis atölyesi tarafından
yapılmalıdır.
Herhangi bir müdahaleden evvel
Aracı hareketsizleştiriniz, park frenini
sıkınız, vitesi boşa alınız ve sonra kontağı
kapatınız.
Tüm elektrikli donanımların kapalı olduklarını
kontrol ediniz.
Aküye erişim

Akü, motor kaputunun altında bulunur.
