139
Informații practice

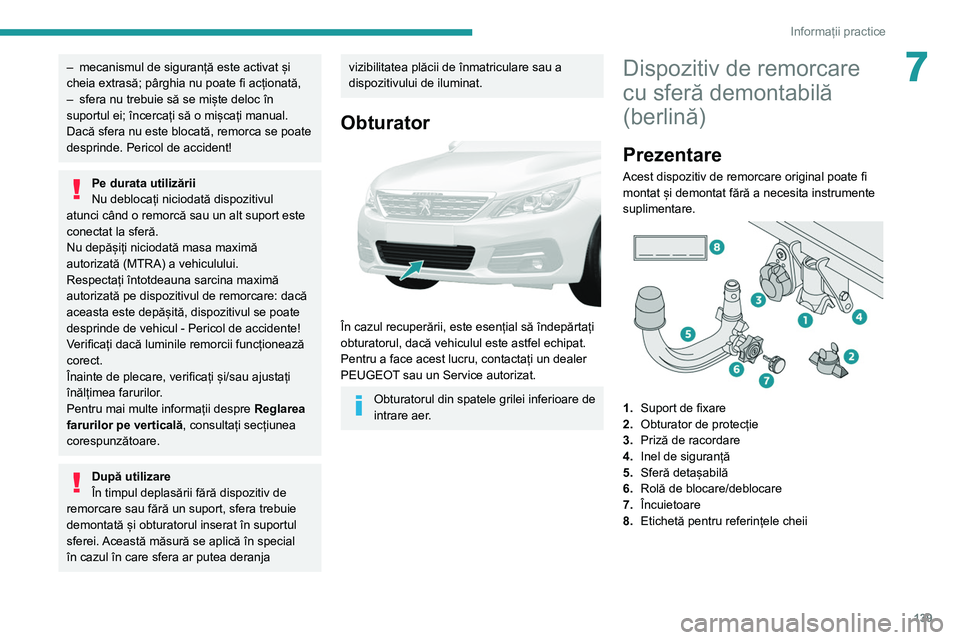

7– mecanismul de siguranță este activat și
cheia extrasă; pârghia nu poate fi acționată,
–

sfera nu trebuie să se miște deloc în
suportul ei; încercați să o mișcați manual.
Dacă sfera nu este blocată, remorca se poate
desprinde. Pericol de accident!
Pe durata utilizării
Nu deblocați niciodată dispozitivul
atunci când o remorcă sau un alt suport este
conectat la sferă.
Nu depășiți niciodată masa maximă
autorizată (MTRA) a vehiculului.
Respectați întotdeauna sarcina maximă
autorizată pe dispozitivul de remorcare: dacă
aceasta este depășită, dispozitivul se poate
desprinde de vehicul - Pericol de accidente!
Verificați dacă luminile remorcii funcționează
corect.
Înainte de plecare, verificați și/sau ajustați
înălțimea farurilor.
Pentru mai multe informații despre Reglarea
farurilor pe verticală, consultați secțiunea
corespunzătoare.
După utilizare
În timpul deplasării fără dispozitiv de
remorcare sau fără un suport, sfera trebuie
demontată și obturatorul inserat în suportul
sferei. Această măsură se aplică în special
în cazul în care sfera ar putea deranja
vizibilitatea plăcii de înmatriculare sau a
dispozitivului de iluminat.
Obturator

În cazul recuperării, este esențial să îndepărtați
obturatorul, dacă vehiculul este astfel echipat.
Pentru a face acest lucru, contactați un dealer
PEUGEOT sau un Service autorizat.
Obturatorul din spatele grilei inferioare de
intrare aer.
Dispozitiv de remorcare
cu sferă demontabilă
(berlină)
Prezentare
Acest dispozitiv de remorcare original poate fi
montat și demontat fără a necesita instrumente
suplimentare.


1. Suport de fixare
2. Obturator de protecție
3. Priză de racordare
4. Inel de siguranță
5. Sferă detașabilă
6. Rolă de blocare/deblocare
7. Încuietoare
8. Etichetă pentru referințele cheii

140
Informații practice

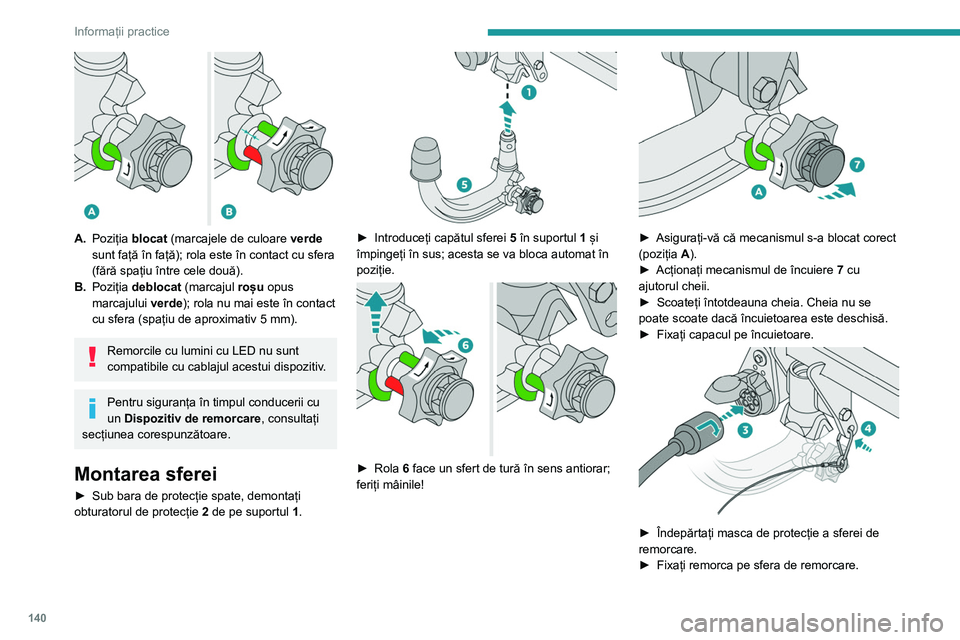

A.Poziția blocat (marcajele de culoare verde
sunt față în față); rola este în contact cu sfera
(fără spațiu între cele două).
B. Poziția deblocat (marcajul roșu opus
marcajului verde); rola nu mai este în contact
cu sfera (spațiu de aproximativ 5
mm).
Remorcile cu lumini cu LED nu sunt
compatibile cu cablajul acestui dispozitiv.
Pentru siguranța în timpul conducerii cu
un Dispozitiv de remorcare, consultați
secțiunea corespunzătoare.
Montarea sferei
► Sub bara de protecție spate, demontați
obturatorul de protecție 2
de pe suportul 1.


► Introduceți capătul sferei 5 în suportul 1 și
împingeți în sus; acesta se va bloca automat în
poziție.


► Rola 6 face un sfert de tură în sens antiorar;
feriți mâinile!


► Asigurați-vă că mecanismul s-a blocat corect
(poziția A).
►

Acționați mecanismul de încuiere 7

cu
ajutorul cheii.
►

Scoateți întotdeauna cheia. Cheia nu se
poate scoate dacă încuietoarea este deschisă.
►


Fixați capacul pe încuietoare.

► Îndepărtați masca de protecție a sferei de
remorcare.
►

Fixați remorca pe sfera de remorcare.
► Atașați cablul remorcii la inelul de siguranță 4
al suportului.
► Introduceți cablul de alimentare a remorcii
în priza de cuplare 3 de pe suport și rotiți cu un
sfert de tură pentru conectare.
Demontarea sferei

► Țineți conectorul remorcii, rotiți cu un sfert de
tură și trageți pentru a-l debranșa din priza de
cuplare 3 de pe suport.
► Desprindeți cablul remorcii din inelul de
siguranță 4 de pe suport.
► Decuplați remorca de la sfera de remorcare.
► Așezați din nou capacul de protecție pe sfera
de remorcare.
► Îndepărtați capacul încuietorii și apăsați-l pe
capătul cheii.

141
Informații practice

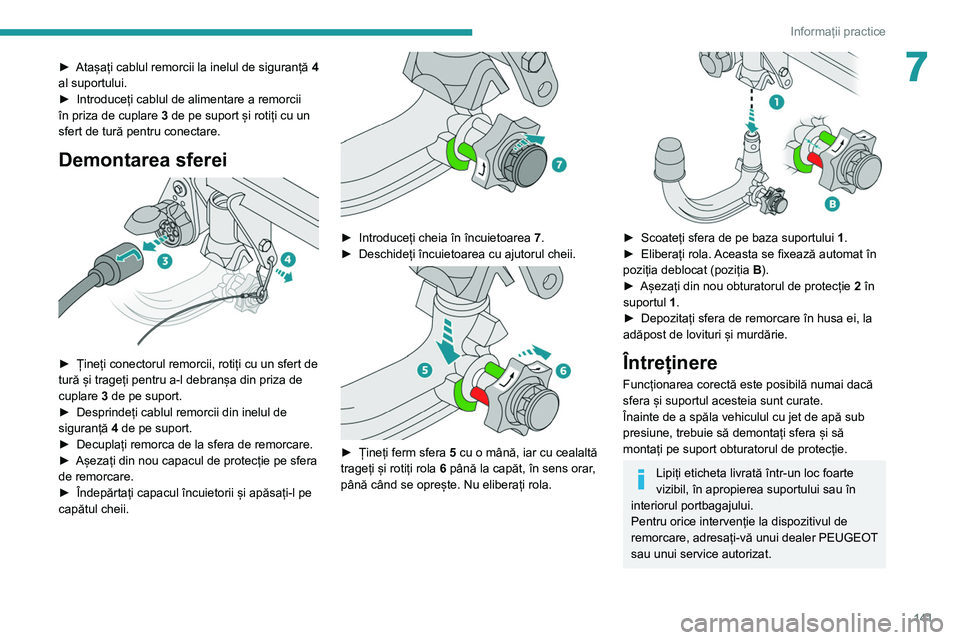

7► Atașați cablul remorcii la inelul de siguranță 4
al suportului.
►

Introduceți cablul de alimentare a remorcii
în priza de cuplare 3

de pe suport și rotiți cu un
sfert de tură pentru conectare.
Demontarea sferei

► Țineți conectorul remorcii, rotiți cu un sfert de
tură și trageți pentru a-l debranșa din priza de
cuplare 3
de pe suport.
►

Desprindeți cablul remorcii din inelul de
siguranță 4

de pe suport.
►

Decuplați remorca de la sfera de remorcare.
►


Așezați din nou capacul de protecție pe sfera
de remorcare.
►


Îndepărtați capacul încuietorii și apăsați-l pe
capătul cheii.


► Introduceți cheia în încuietoarea 7 .
► Deschideți încuietoarea cu ajutorul cheii.

► Țineți ferm sfera 5 cu o mână, iar cu cealaltă
trageți și rotiți rola 6 până la capăt, în sens orar,
până când se oprește. Nu eliberați rola.


► Scoateți sfera de pe baza suportului 1 .
► Eliberați rola. Aceasta se fixează automat în
poziția deblocat (poziția B).
►

Așezați din nou obturatorul de protecție 2

în
suportul 1.
►

Depozitați sfera de remorcare în husa ei, la
adăpost de lovituri și murdărie.
Întreținere
Funcționarea corectă este posibilă numai dacă
sfera și suportul acesteia sunt curate.
Înainte de a spăla vehiculul cu jet de apă sub
presiune, trebuie să demontați sfera și să
montați pe suport obturatorul de protecție.
Lipiți eticheta livrată într-un loc foarte
vizibil, în apropierea suportului sau în
interiorul portbagajului.
Pentru orice intervenție la dispozitivul de
remorcare, adresați-vă unui dealer PEUGEOT
sau unui service autorizat.

142
Informații practice

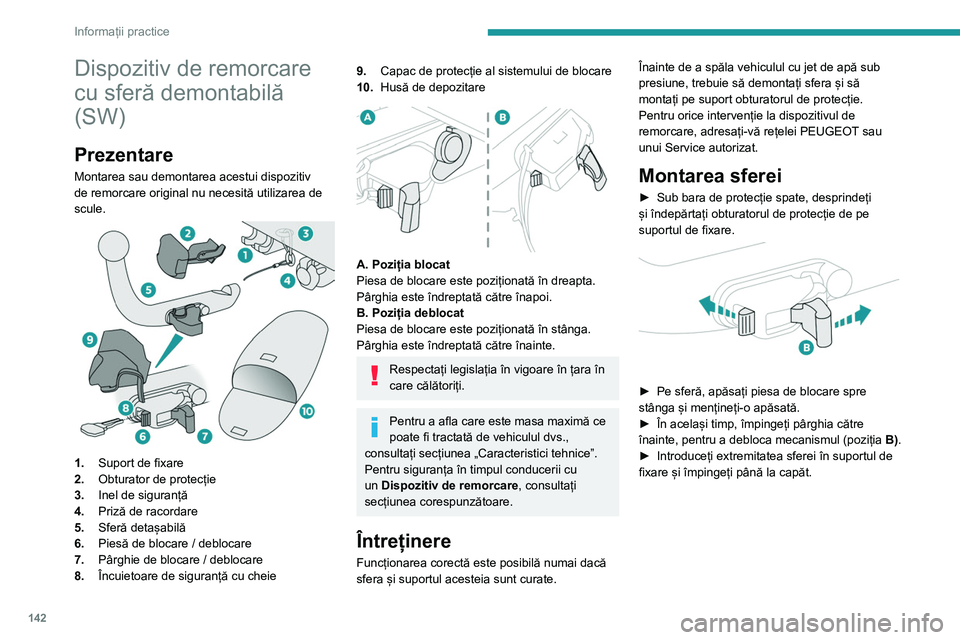

Dispozitiv de remorcare
cu sferă demontabilă
(SW)
Prezentare
Montarea sau demontarea acestui dispozitiv
de remorcare original nu necesită utilizarea de
scule.


1.Suport de fixare
2. Obturator de protecție
3. Inel de siguranță
4. Priză de racordare
5. Sferă detașabilă
6. Piesă de blocare / deblocare
7. Pârghie de blocare / deblocare
8. Încuietoare de siguranță cu cheie
9.Capac de protecție al sistemului de blocare
10. Husă de depozitare


A. Poziția blocat
Piesa de blocare este poziționată în dreapta.
Pârghia este îndreptată către înapoi.
B. Poziția deblocat
Piesa de blocare este poziționată în stânga.
Pârghia este îndreptată către înainte.
Respectați legislația în vigoare în țara în
care călătoriți.
Pentru a afla care este masa maximă ce
poate fi tractată de vehiculul dvs.,
consultați secțiunea „Caracteristici tehnice”.
Pentru siguranța în timpul conducerii cu
un Dispozitiv de remorcare, consultați
secțiunea corespunzătoare.
Întreținere
Funcționarea corectă este posibilă numai dacă
sfera și suportul acesteia sunt curate. Înainte de a spăla vehiculul cu jet de apă sub
presiune, trebuie să demontați sfera și să
montați pe suport obturatorul de protecție.
Pentru orice intervenție la dispozitivul de
remorcare, adresați-vă rețelei PEUGEOT sau
unui Service autorizat.
Montarea sferei
► Sub bara de protecție spate, desprindeți
și îndepărtați obturatorul de protecție de pe
suportul de fixare.


► Pe sferă, apăsați piesa de blocare spre
stânga și mențineți-o apăsată.
►

În același timp, împingeți pârghia către
înainte, pentru a debloca

mecanismul (poziția B).
►

Introduceți extremitatea sferei în suportul de
fixare și împingeți până la capăt.

143
Informații practice
7

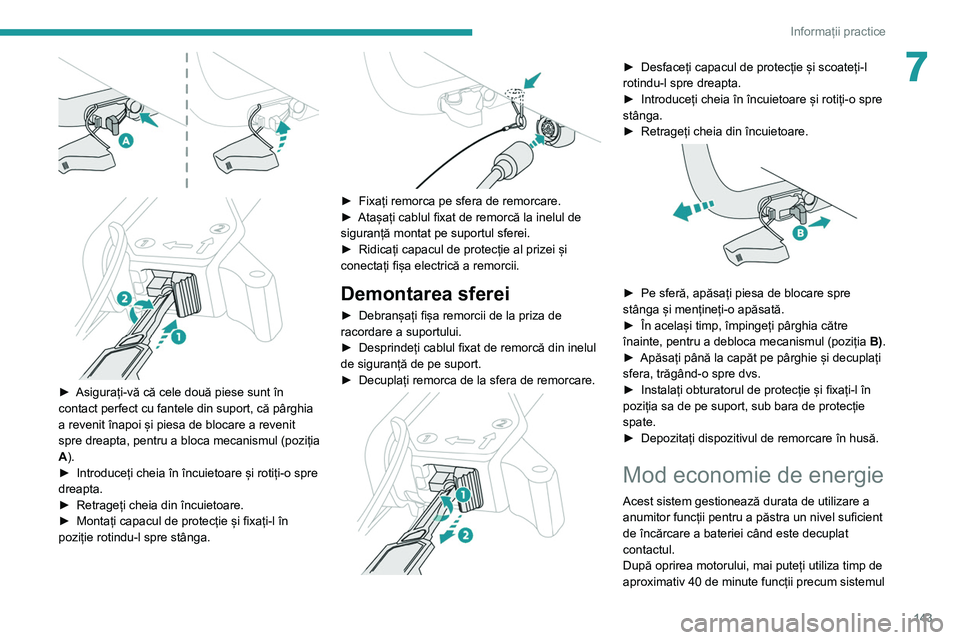

► Asigurați-vă că cele două piese sunt în
contact perfect cu fantele din suport, că pârghia
a revenit înapoi și piesa de blocare a revenit
spre dreapta, pentru a bloca mecanismul (poziția
A
).
►

Introduceți cheia în încuietoare și rotiți-o spre
dreapta.
►


Retrageți cheia din încuietoare.
►


Montați capacul de protecție și fixați-l în
poziție rotindu-l spre stânga.


► Fixați remorca pe sfera de remorcare.
► Atașați cablul fixat de remorcă la inelul de
siguranță montat pe suportul sferei.
►

Ridicați capacul de protecție al prizei și
conectați fișa electrică a remorcii.
Demontarea sferei
► Debranșați fișa remorcii de la priza de
racordare a suportului.
►

Desprindeți cablul fixat de remorcă din inelul
de siguranță de pe suport.
►


Decuplați remorca de la sfera de remorcare.

► Desfaceți capacul de protecție și scoateți-l
rotindu-l spre dreapta.
►

Introduceți cheia în încuietoare și rotiți-o spre
stânga.
►


Retrageți cheia din încuietoare.

► Pe sferă, apăsați piesa de blocare spre
stânga și mențineți-o apăsată.
►

În același timp, împingeți pârghia către
înainte, pentru a debloca

mecanismul (poziția B).
►

Apăsați până la capăt pe pârghie și decuplați
sfera, trăgând-o spre dvs.
►


Instalați obturatorul de protecție și fixați-l în
poziția sa de pe suport, sub bara de protecție
spate.
►


Depozitați dispozitivul de remorcare în husă.
Mod economie de energie
Acest sistem gestionează durata de utilizare a
anumitor funcții pentru a păstra un nivel suficient
de încărcare a bateriei când este decuplat
contactul.
După oprirea motorului, mai puteți utiliza timp de
aproximativ 40 de minute funcții precum sistemul

144
Informații practice

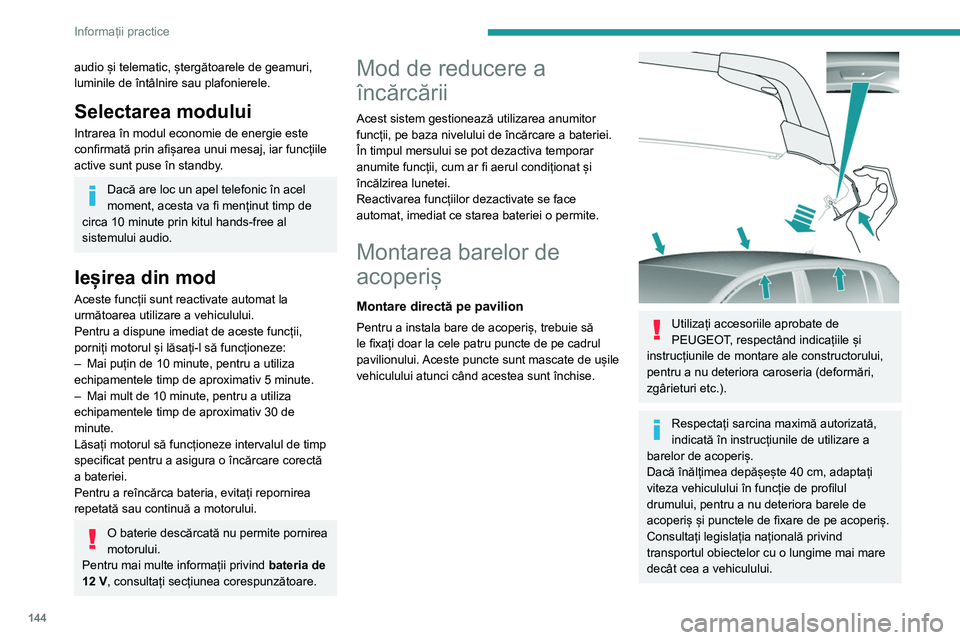

audio și telematic, ștergătoarele de geamuri,
luminile de întâlnire sau plafonierele.
Selectarea modului
Intrarea în modul economie de energie este
confirmată prin afișarea unui mesaj, iar funcțiile
active sunt puse în standby.
Dacă are loc un apel telefonic în acel
moment, acesta va fi menținut timp de
circa 10 minute prin kitul hands-free al
sistemului audio.
Ieșirea din mod
Aceste funcții sunt reactivate automat la
următoarea utilizare a vehiculului.
Pentru a dispune imediat de aceste funcții,
porniți motorul și lăsați-l să funcționeze:
–

Mai puțin de 10 minute, pentru a utiliza
echipamentele timp de aproximativ 5 minute.
–


Mai mult de 10 minute, pentru a utiliza
echipamentele timp de aproximativ 30 de
minute.
Lăsați motorul să funcționeze intervalul de timp
specificat pentru a asigura o încărcare corectă
a bateriei.
Pentru a reîncărca bateria, evitați repornirea
repetată sau continuă a motorului.
O baterie descărcată nu permite pornirea
motorului.
Pentru mai multe informații privind bateria de
12

V, consultați secțiunea corespunzătoare.
Mod de reducere a
încărcării
Acest sistem gestionează utilizarea anumitor
funcții, pe baza nivelului de încărcare a bateriei.
În timpul mersului se pot dezactiva temporar
anumite funcții, cum ar fi aerul condiționat și
încălzirea lunetei.
Reactivarea funcțiilor dezactivate se face
automat, imediat ce starea bateriei o permite.
Montarea barelor de
acoperiș
Montare directă pe pavilion
Pentru a instala bare de acoperiș, trebuie să
le fixați doar la cele patru puncte de pe cadrul
pavilionului. Aceste puncte sunt mascate de ușile
vehiculului atunci când acestea sunt închise.


Utilizați accesoriile aprobate de
PEUGEOT, respectând indicațiile și
instrucțiunile de montare ale constructorului,
pentru a nu deteriora caroseria (deformări,
zgârieturi etc.).
Respectați sarcina maximă autorizată,
indicată în instrucțiunile de utilizare a
barelor de acoperiș.
Dacă înălțimea depășește 40
cm, adaptați
viteza vehiculului în funcție de profilul
drumului, pentru a nu deteriora barele de
acoperiș și punctele de fixare de pe acoperiș.
Consultați legislația națională privind
transportul obiectelor cu o lungime mai mare
decât cea a vehiculului.

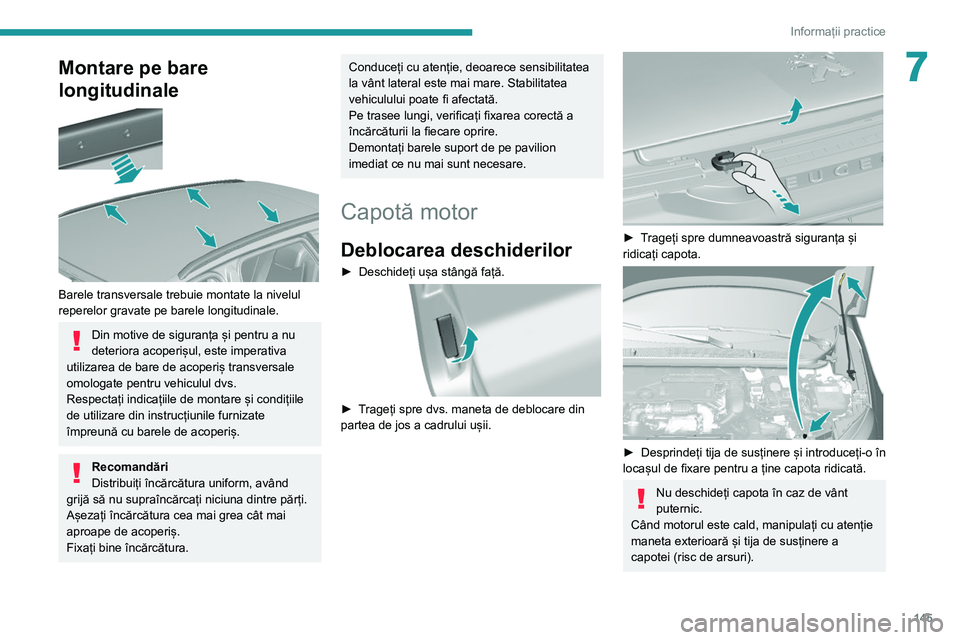

Montare pe bare
longitudinale


Barele transversale trebuie montate la nivelul
reperelor gravate pe barele longitudinale.
Din motive de siguranța și pentru a nu
deteriora acoperișul, este imperativa
utilizarea de bare de acoperiș transversale
omologate pentru vehiculul dvs.
Respectați indicațiile de montare și condițiile
de utilizare din instrucțiunile furnizate
împreună cu barele de acoperiș.
Recomandări
Distribuiți încărcătura uniform, având
grijă să nu supraîncărcați niciuna dintre părți.
Așezați încărcătura cea mai grea cât mai
aproape de acoperiș.
Fixați bine încărcătura.

145
Informații practice
7Montare pe bare
longitudinale


Barele transversale trebuie montate la nivelul
reperelor gravate pe barele longitudinale.
Din motive de siguranța și pentru a nu
deteriora acoperișul, este imperativa
utilizarea de bare de acoperiș transversale
omologate pentru vehiculul dvs.
Respectați indicațiile de montare și condițiile
de utilizare din instrucțiunile furnizate
împreună cu barele de acoperiș.
Recomandări
Distribuiți încărcătura uniform, având
grijă să nu supraîncărcați niciuna dintre părți.
Așezați încărcătura cea mai grea cât mai
aproape de acoperiș.
Fixați bine încărcătura.
Conduceți cu atenție, deoarece sensibilitatea
la vânt lateral este mai mare. Stabilitatea
vehiculului poate fi afectată.
Pe trasee lungi, verificați fixarea corectă a
încărcăturii la fiecare oprire.
Demontați barele suport de pe pavilion
imediat ce nu mai sunt necesare.
Capotă motor
Deblocarea deschiderilor
► Deschideți ușa stângă față.

► Trageți spre dvs. maneta de deblocare din
partea de jos a cadrului ușii.


► Trageți spre dumneavoastră siguranța și
ridicați capota.


► Desprindeți tija de susținere și introduceți-o în
locașul de fixare pentru a ține capota ridicată.
Nu deschideți capota în caz de vânt
puternic.
Când motorul este cald, manipulați cu atenție
maneta exterioară și tija de susținere a
capotei (risc de arsuri).

146
Informații practice
Pentru a nu deteriora subansamblele
electrice, este categoric interzisă spălarea
compartimentului motorului cu jet de apă la
înaltă presiune.
Închidere
► Scoateți tija de susținere din locașul de
susținere.
►

Prindeți susținătorul de capotă în locașul său.
►


Coborâți capota și dați-i drumul la sfârșitul
cursei.
►


T
rageți de capotă pentru a verifica corecta ei
blocare.
Stop & Start
Înainte de orice intervenție sub capota
motorului, trebuie să decuplați contactul
pentru a evita orice risc de rănire generat de
o trecere automată în modul START.
Compartimentul motorului
Motorul prezentat aici este un exemplu oferit
doar cu rol ilustrativ.
Amplasarea următoarelor elemente poate fi
diferită:
* În funcție de motorizare. –
Filtru de aer
.
–
Jojă ulei motor
.
–
Bușon de completare ulei de motor
.
Motorizări pe benzină

Motorizare diesel

1.
Rezervorul spălătorului de parbriz
2. Rezervor de lichid de răcire motor
3. Rezervor lichid de frână
4. Baterie/siguranțe
5. Punct de masă detașat (-)
6. Caseta cu siguranțe
7. Filtru de aer
8. Bușon de completare ulei de motor
9.Jojă ulei motor
10. Pompă de amorsare*
Circuitul de injecție a motorinei
funcționează la presiune foarte mare.
Intervențiile asupra acestui circuit se vor face
numai la un reparator agreat PEUGEOT sau
la un service autorizat.
Verificare niveluri
Verificați cu regularitate toate nivelurile
următoare, conform indicațiilor din planul de
întreținere al constructorului. Faceți completări
dacă este necesar, cu excepția cazurilor când
există indicații contrare.
În cazul unor pierderi importante de lichid,
apelați la un reparator agreat PEUGEOT sau la
un service autorizat pentru verificarea sistemului
corespunzător.
Acest lichid trebuie să respecte cerințele constructorului și specificațiile motorului
vehiculului.
Atentie, dacă lucrați sub capotă: unele zone ale motorului pot fi foarte fierbinți
(pericol de arsuri), iar electroventilatorul poate
porni în orice moment (chiar și cu contactul
tăiat).
Produse uzate
Evitați orice contact prelungit al pielii cu
uleiul sau cu lichidele uzate.
Majoritatea acestor lichide sunt nocive pentru
sănătate sau foarte corozive.
Nu deversați uleiul sau lichidele în
sistemul de canalizare sau pe pământ.
Goliți uleiul uzat în recipiente special
destinate acestui scop din rețeaua de
reparator agreati PEUGEOT sau dintr-un
service autorizat.
Ulei de motor
Nivelul este verificat după ce motorul a
fost oprit cel puțin 30 de minute, pe teren
orizontal, fie folosind indicatorul de nivel de ulei
din tabloul de bord atunci când este cuplat
contactul (pentru vehiculele dotate cu indicator
electric), fie folosind joja.
Este normal să completați nivelul de ulei
între două revizii (sau schimburi de ulei). Se
recomandă un control, eventual cu completare
de ulei, la fiecare 5.000 km.
Pentru a păstra fiabilitatea motorului și a
dispozitivului antipoluare, nu utilizați
niciodată aditivi în uleiul de motor.

147
Informații practice
7Produse uzate
Evitați orice contact prelungit al pielii cu
uleiul sau cu lichidele uzate.
Majoritatea acestor lichide sunt nocive pentru
sănătate sau foarte corozive.
Nu deversați uleiul sau lichidele în
sistemul de canalizare sau pe pământ.
Goliți uleiul uzat în recipiente special
destinate acestui scop din rețeaua de
reparator agreati PEUGEOT sau dintr-un
service autorizat.
Ulei de motor
Nivelul este verificat după ce motorul a
fost oprit cel puțin 30 de minute, pe teren
orizontal, fie folosind indicatorul de nivel de ulei
din tabloul de bord atunci când este cuplat
contactul (pentru vehiculele dotate cu indicator
electric), fie folosind joja.
Este normal să completați nivelul de ulei
între două revizii (sau schimburi de ulei). Se
recomandă un control, eventual cu completare
de ulei, la fiecare 5.000 km.
Pentru a păstra fiabilitatea motorului și a
dispozitivului antipoluare, nu utilizați
niciodată aditivi în uleiul de motor.
Verificare cu joja
Pentru amplasarea jojei, consultați ilustrația
corespunzătoare din compartimentul motorului.
►

Apucați joja de capătul colorat și scoateți-o
complet.
►


Ștergeți capătul jojei cu o lavetă curată și
care nu lasă scame.


► Reintroduceți joja în motor , până la capăt,
apoi scoateți-o din nou pentru un control vizual
al nivelului de ulei: nivelul corect trebuie să se
situeze între reperele A (maxim) și B (minim).
Nu porniți motorul dacă nivelul este:
–

deasupra marcajului A

: contactați un dealer
PEUGEOT sau un atelier calificat.
–

sub marcajul B

: completați imediat cu ulei de
motor.
Caracteristicile uleiului
Înainte de a completa sau de a schimba
uleiul de motor, asigurați-vă că acesta
este adecvat pentru motor și că respectă
recomandările din planul de întreținere
furnizat împreună cu vehiculul (sau disponibil
la dealerul PEUGEOT sau la un atelier
calificat).
Utilizarea unui ulei nerecomandat poate
invalida garanția în cazul unei defecțiuni la
motor.
Completare cu ulei motor
Pentru a afla unde este amplasat bușonul
rezervorului de ulei, consultați ilustrația
corespunzătoare de pe motor, sub capotă.
►

T
urnați ulei în cantități mici, pentru a evita
stropirea cu ulei a componentelor motorului
(pericol de incendiu).
►

Așteptați câteva minute înainte de a verifica
nivelul cu joja manuală.
►


Completați nivelul dacă este necesar
.
►

După verificarea nivelului, înfiletați din nou cu
grijă bușonul rezervorului de ulei și introduceți
joja la locul ei.
În termen de 30 de minute de la
adăugarea uleiului, indicatorul nivelului
de ulei de pe tabloul de bord de la cuplarea
contactului nu este valid.

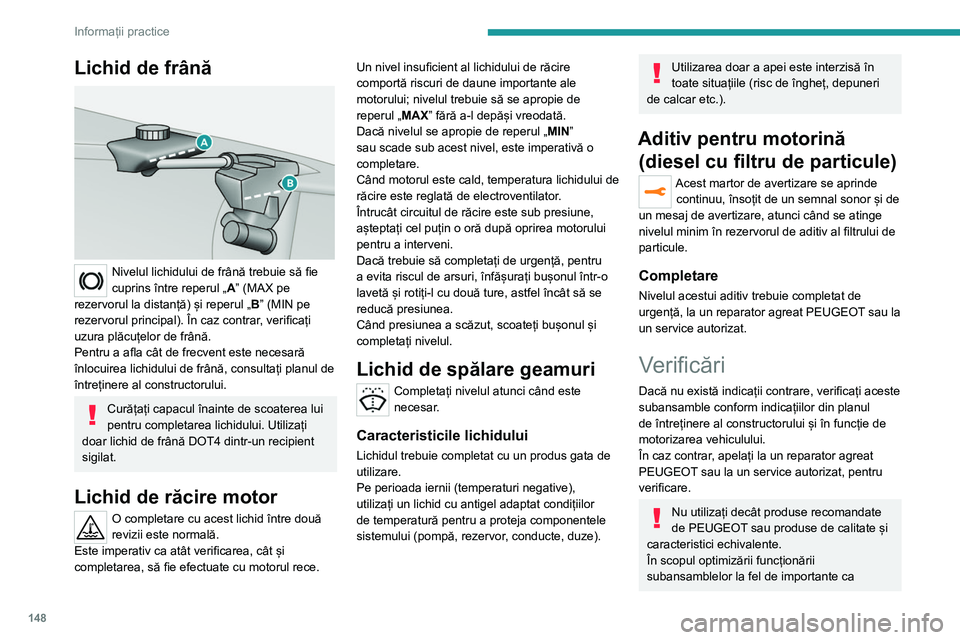

148
Informații practice
Lichid de frână

Nivelul lichidului de frână trebuie să fie
cuprins între reperul „A” (MAX pe
rezervorul la distanță) și reperul „ B” (MIN pe
rezervorul principal). În caz contrar, verificați
uzura plăcuțelor de frână.
Pentru a afla cât de frecvent este necesară
înlocuirea lichidului de frână, consultați planul de
întreținere al constructorului.
Curățați capacul înainte de scoaterea lui
pentru completarea lichidului. Utilizați
doar lichid de frână DOT4 dintr-un recipient
sigilat.
Lichid de răcire motor
O completare cu acest lichid între două
revizii este normală.
Este imperativ ca atât verificarea, cât și
completarea, să fie efectuate cu motorul rece. Un nivel insuficient al lichidului de răcire
comportă riscuri de daune importante ale
motorului; nivelul trebuie să se apropie de
reperul „
MAX” fără a-l depăși vreodată.
Dacă nivelul se apropie de reperul „ MIN”
sau scade sub acest nivel, este imperativă o
completare.
Când motorul este cald, temperatura lichidului de
răcire este reglată de electroventilator.
Întrucât circuitul de răcire este sub presiune,
așteptați cel puțin o oră după oprirea motorului
pentru a interveni.
Dacă trebuie să completați de urgență, pentru
a evita riscul de arsuri, înfășurați bușonul într-o
lavetă și rotiți-l cu două ture, astfel încât să se
reducă presiunea.
Când presiunea a scăzut, scoateți bușonul și
completați nivelul.
Lichid de spălare geamuri
Completați nivelul atunci când este
necesar.
Caracteristicile lichidului
Lichidul trebuie completat cu un produs gata de
utilizare.
Pe perioada iernii (temperaturi negative),
utilizați un lichid cu antigel adaptat condițiilor
de temperatură pentru a proteja componentele
sistemului (pompă, rezervor, conducte, duze).
Utilizarea doar a apei este interzisă în
toate situațiile (risc de îngheț, depuneri
de calcar etc.).
Aditiv pentru motorină (diesel cu filtru de particule)
Acest martor de avertizare se aprinde
continuu, însoțit de un semnal sonor și de
un mesaj de avertizare, atunci când se atinge
nivelul minim în rezervorul de aditiv al filtrului de
particule.
Completare
Nivelul acestui aditiv trebuie completat de
urgență, la un reparator agreat PEUGEOT sau la
un service autorizat.
Verificări
Dacă nu există indicații contrare, verificați aceste
subansamble conform indicațiilor din planul
de întreținere al constructorului și în funcție de
motorizarea vehiculului.
În caz contrar, apelați la un reparator agreat
PEUGEOT sau la un service autorizat, pentru
verificare.
Nu utilizați decât produse recomandate
de PEUGEOT sau produse de calitate și
caracteristici echivalente.
În scopul optimizării funcționării
subansamblelor la fel de importante ca
sistemul de frânare, PEUGEOT selectează și
propune produse cu totul specifice.
Baterie de 12 V
Bateria nu necesită nicio întreținere.
Totuși, verificați regulat strângerea
colierelor cu șurub (la versiunile fără coliere
cu eliberare rapidă) și starea de curățenie a
conexiunilor.
Pentru informații suplimentare despre
bateria de 12 V și măsurile de precauție
care trebuie luate înaintea oricăror intervenții,
consultați secțiunea corespunzătoare.
Versiunile echipate cu sistemul Stop &
Start au o baterie cu plumb, de 12 V, cu
tehnologie și caracteristici specifice.
Înlocuirea acesteia trebuie efectuată exclusiv
de un reparator agreat PEUGEOT sau un
service autorizat.
Filtru de aer
În funcție de mediu și de utilizarea
vehiculului (de exemplu: atmosferă cu
praf, conducere în mediu urban), schimbați-l,
dacă este necesar, de două ori mai des .
Filtru de habitaclu
În funcție de mediu și de utilizarea
vehiculului (de exemplu: atmosferă cu
