164
În caz de pană

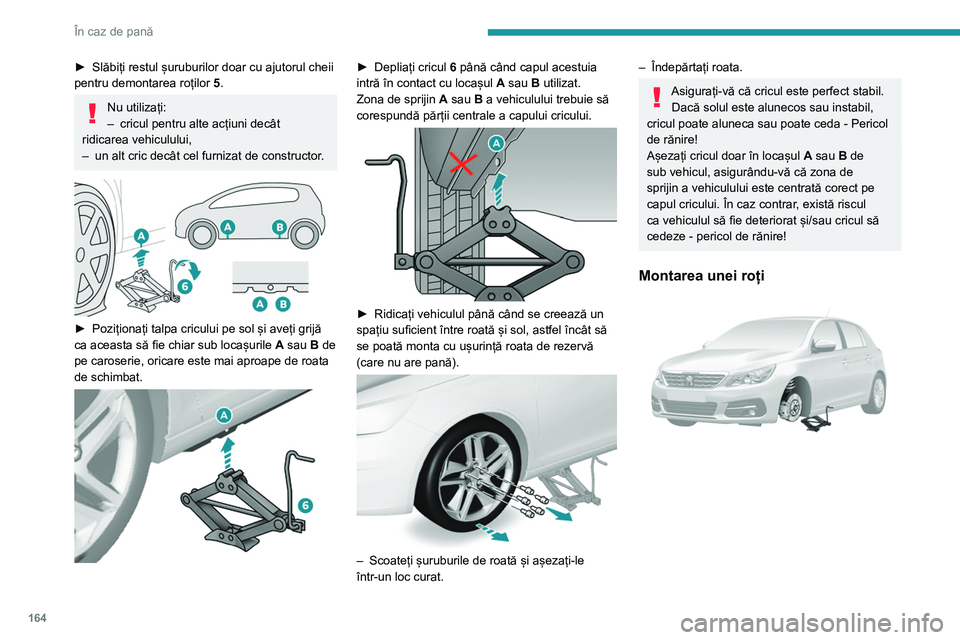

► Slăbiți restul șuruburilor doar cu ajutorul cheii
pentru demontarea roților 5
.
Nu utilizați:
– cricul pentru alte acțiuni decât
ridicarea vehiculului,
–

un alt cric decât cel furnizat de constructor
.


► Poziționați talpa cricului pe sol și aveți grijă
ca aceasta să fie chiar sub locașurile A
sau B de
pe caroserie, oricare este mai aproape de roata
de schimbat.


► Depliați cricul 6 până când capul acestuia
intră în contact cu locașul A sau B utilizat.
Zona de sprijin A sau B a vehiculului trebuie să
corespundă părții centrale a capului cricului.


► Ridicați vehiculul până când se creează un
spațiu suficient între roată și sol, astfel încât să
se poată monta cu ușurință roata de rezervă
(care nu are pană).


– Scoateți șuruburile de roată și așezați-le
într-un loc curat.
– Îndepărtați roata.
Asigurați-vă că cricul este perfect stabil. Dacă solul este alunecos sau instabil,
cricul poate aluneca sau poate ceda - Pericol
de rănire!
Așezați cricul doar în locașul A sau B de
sub vehicul, asigurându-vă că zona de
sprijin a vehiculului este centrată corect pe
capul cricului. În caz contrar, există riscul
ca vehiculul să fie deteriorat și/sau cricul să
cedeze - pericol de rănire!
Montarea unei roți

165
În caz de pană

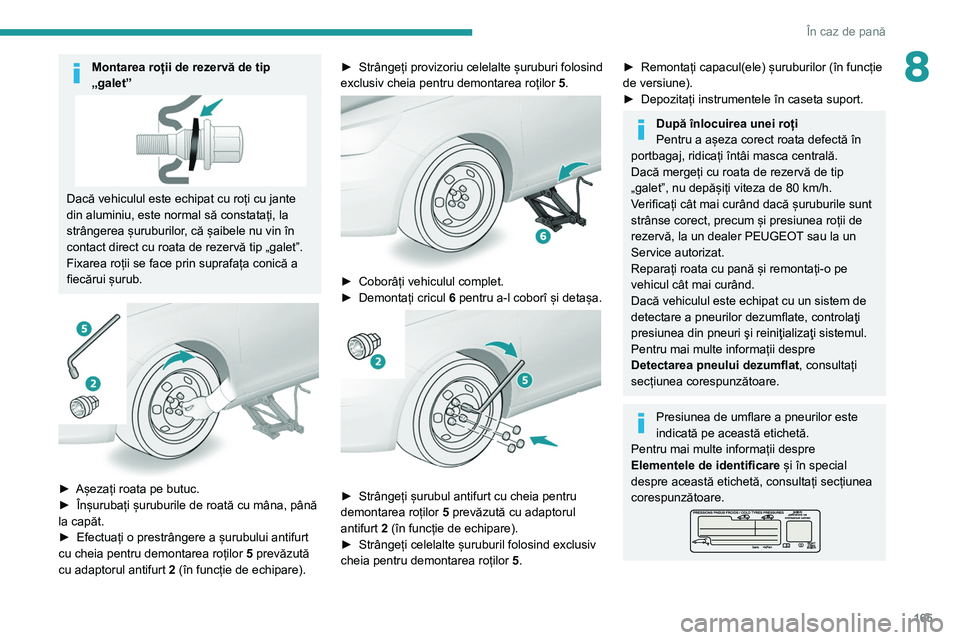

8Montarea roții de rezervă de tip
„galet”
Dacă vehiculul este echipat cu roți cu jante
din aluminiu, este normal să constatați, la
strângerea șuruburilor, că șaibele nu vin în
contact direct cu roata de rezervă tip „galet”.
Fixarea roții se face prin suprafața conică a
fiecărui șurub.


► Așezați roata pe butuc.
► Înșurubați șuruburile de roată cu mâna, până
la capăt.
►

Efectuați o prestrângere a șurubului antifurt
cu cheia pentru demontarea roților 5

prevăzută
cu adaptorul antifurt 2 (în funcție de echipare). ►

Strângeți provizoriu celelalte șuruburi folosind
exclusiv cheia pentru demontarea roților 5
.


► Coborâți vehiculul complet.
► Demontați cricul 6
pentru a-l coborî și detașa.


► Strângeți șurubul antifurt cu cheia pentru
demontarea roților 5
prevăzută cu adaptorul
antifurt 2 (în funcție de echipare).
►

Strângeți celelalte șuruburil folosind exclusiv
cheia pentru demontarea roților 5

.
► Remontați capacul(ele) șuruburilor (în funcție
de versiune).
►

Depozitați instrumentele în caseta suport.
După înlocuirea unei roți
Pentru a așeza corect roata defectă în
portbagaj, ridicați întâi masca centrală.
Dacă mergeți cu roata de rezervă de tip
„galet”, nu depășiți viteza de 80 km/h.
Verificați cât mai curând dacă șuruburile sunt
strânse corect, precum și presiunea roții de
rezervă, la un dealer PEUGEOT sau la un
Service autorizat.
Reparați roata cu pană și remontați-o pe
vehicul cât mai curând.
Dacă vehiculul este echipat cu un sistem de
detectare a pneurilor dezumflate, controlaţi
presiunea din pneuri şi reiniţializaţi sistemul.
Pentru mai multe informații despre
Detectarea pneului dezumflat, consultați
secțiunea corespunzătoare.
Presiunea de umflare a pneurilor este
indicată pe această etichetă.
Pentru mai multe informații despre
Elementele de identificare și în special
despre această etichetă, consultați secțiunea
corespunzătoare.

167
În caz de pană

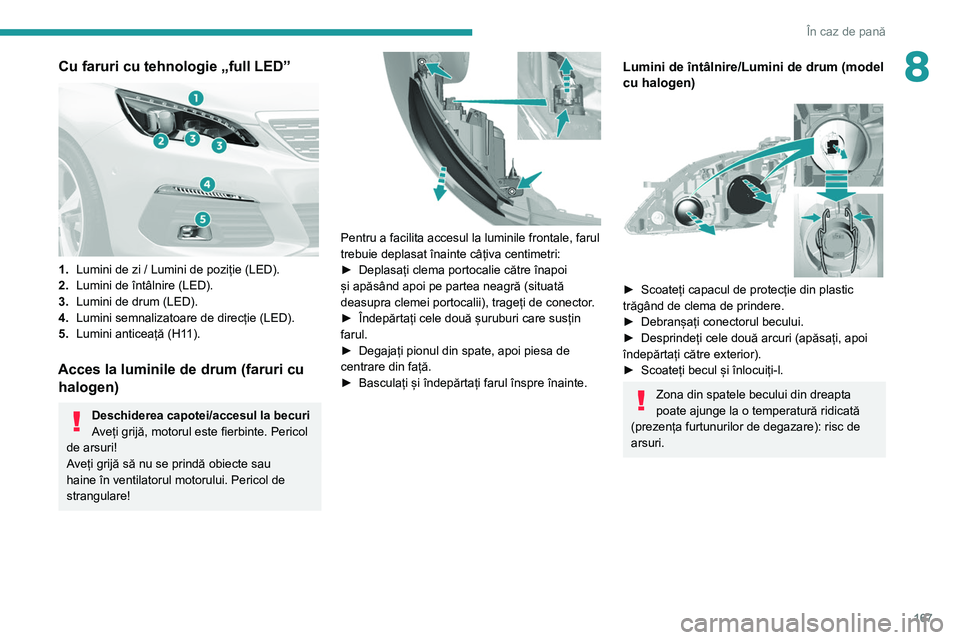

8Cu faruri cu tehnologie „full LED”

1.Lumini de zi / Lumini de poziție (LED).
2. Lumini de întâlnire (LED).
3. Lumini de drum (LED).
4. Lumini semnalizatoare de direcție (LED).
5. Lumini anticeață (H11).
Acces la luminile de drum (faruri cu
halogen)
Deschiderea capotei/accesul la becuri
Aveți grijă, motorul este fierbinte. Pericol
de arsuri!
Aveți grijă să nu se prindă obiecte sau
haine în ventilatorul motorului. Pericol de
strangulare!


Pentru a facilita accesul la luminile frontale, farul
trebuie deplasat înainte câțiva centimetri:
►

Deplasați clema portocalie către înapoi
și apăsând apoi pe partea neagră (situată
deasupra clemei portocalii), trageți de conector

.
►

Îndepărtați cele două șuruburi care susțin
farul.
►


Degajați pionul din spate, apoi piesa de
centrare din față.
►


Basculați și îndepărtați farul înspre înainte.
Lumini de întâlnire/Lumini de drum (model
cu halogen)


► Scoateți capacul de protecție din plastic
trăgând de clema de prindere.
►

Debranșați conectorul becului.
►


Desprindeți cele două arcuri (apăsați, apoi
îndepărtați către exterior).
►


Scoateți becul și înlocuiți-l.
Zona din spatele becului din dreapta
poate ajunge la o temperatură ridicată
(prezența furtunurilor de degazare): risc de
arsuri.

168
În caz de pană

Becul luminii semnalizatoare de direcție este
amplasată sub far.
► Desprindeți ornamentul trăgând de partea lui
superioară (fantă).
► Deșurubați suportul becului cu un sfert de
tură.
► Înlocuiți becul.
Lumini spate (berlină)

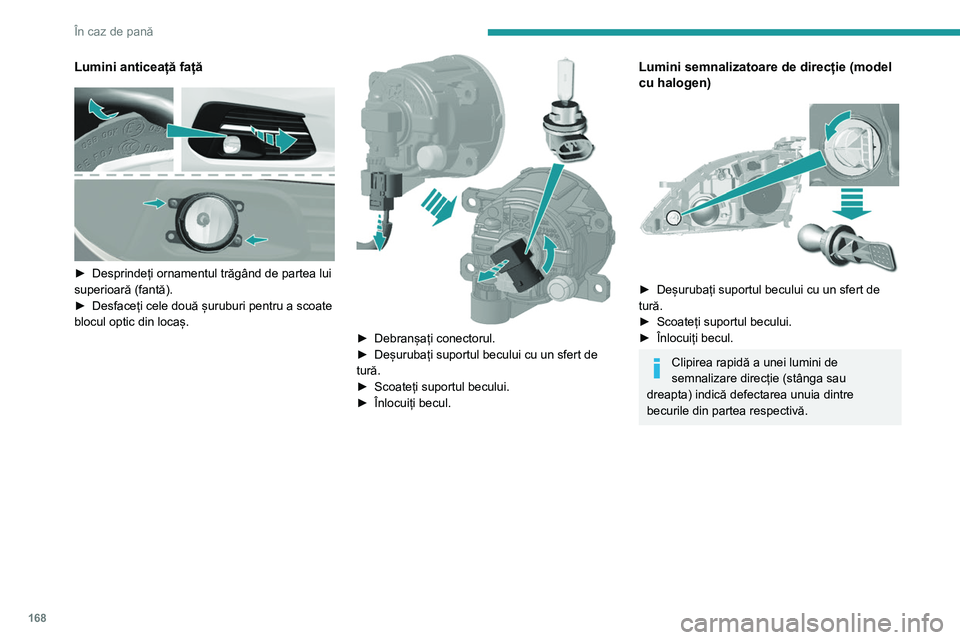

Lumini anticeață față


► Desprindeți ornamentul trăgând de partea lui
superioară (fantă).
►

Desfaceți cele două șuruburi pentru a scoate
blocul optic din locaș.

► Debranșați conectorul.
► Deșurubați suportul becului cu un sfert de
tură.
►

Scoateți suportul becului.
►


Înlocuiți becul.
Lumini semnalizatoare de direcție (model
cu halogen)


► Deșurubați suportul becului cu un sfert de
tură.
►

Scoateți suportul becului.
►


Înlocuiți becul.
Clipirea rapidă a unei lumini de
semnalizare direcție (stânga sau
dreapta) indică defectarea unuia dintre
becurile din partea respectivă.

169
În caz de pană
8

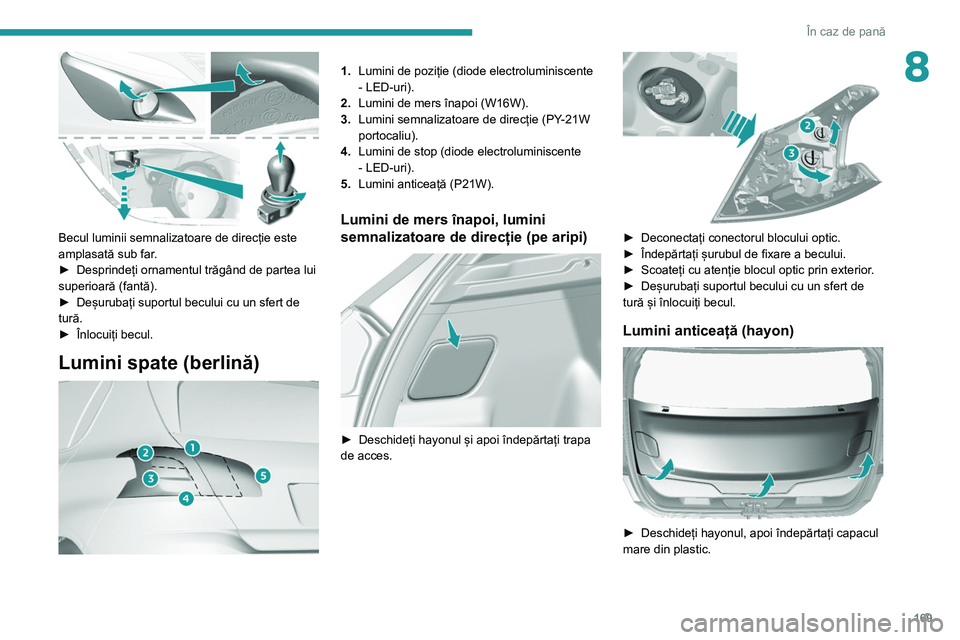

Becul luminii semnalizatoare de direcție este
amplasată sub far.
►
Desprindeți ornamentul trăgând de partea lui
superioară (fantă).
►


Deșurubați suportul becului cu un sfert de
tură.
►


Înlocuiți becul.
Lumini spate (berlină)

1. Lumini de poziție (diode electroluminiscente
- LED-uri).
2. Lumini de mers înapoi (W16W).
3. Lumini semnalizatoare de direcție (PY-21W
portocaliu).
4. Lumini de stop (diode electroluminiscente
- LED-uri).
5. Lumini anticeață (P21W).
Lumini de mers înapoi, lumini
semnalizatoare de direcție (pe aripi)


► Deschideți hayonul și apoi îndepărtați trapa
de acces.


► Deconectați conectorul blocului optic.
► Îndepărtați șurubul de fixare a becului.
►

Scoateți cu atenție blocul optic prin exterior
.
►

Deșurubați suportul becului cu un sfert de
tură și înlocuiți becul.
Lumini anticeață (hayon)

► Deschideți hayonul, apoi îndepărtați capacul
mare din plastic.

170
În caz de pană

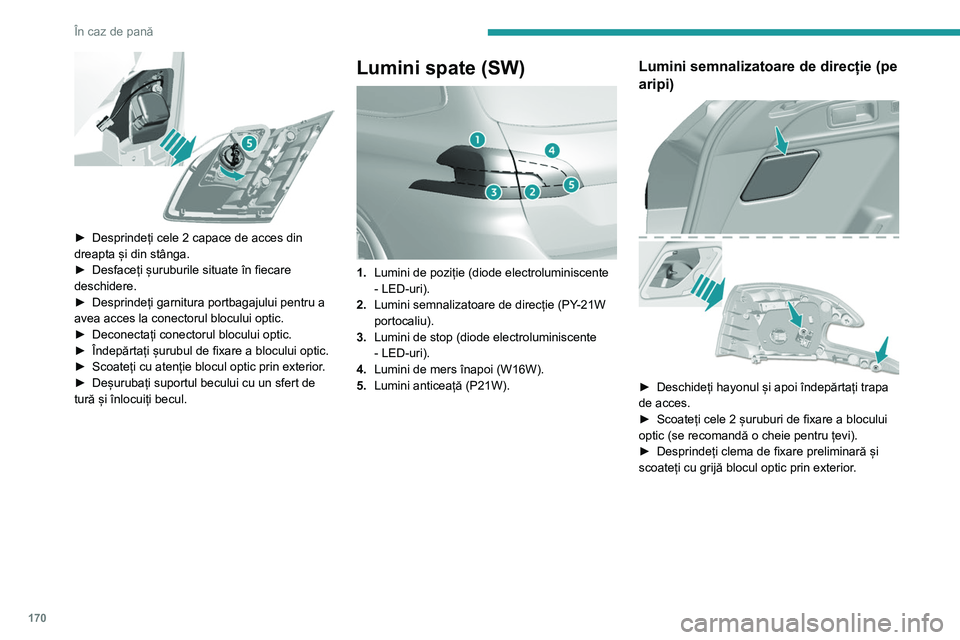

► Desprindeți cele 2 capace de acces din
dreapta și din stânga.
►

Desfaceți șuruburile situate în fiecare
deschidere.
►


Desprindeți garnitura portbagajului pentru a
avea acces la conectorul blocului optic.
►


Deconectați conectorul blocului optic.
►


Îndepărtați șurubul de fixare a blocului optic.
►


Scoateți cu atenție blocul optic prin exterior
.
►

Deșurubați suportul becului cu un sfert de
tură și înlocuiți becul.
Lumini spate (SW)

1. Lumini de poziție (diode electroluminiscente
- LED-uri).
2. Lumini semnalizatoare de direcție (PY-21W
portocaliu).
3. Lumini de stop (diode electroluminiscente
- LED-uri).
4. Lumini de mers înapoi (W16W).
5. Lumini anticeață (P21W).
Lumini semnalizatoare de direcție (pe
aripi)


► Deschideți hayonul și apoi îndepărtați trapa
de acces.
►

Scoateți cele 2 șuruburi de fixare a blocului
optic (se recomandă o cheie pentru țevi).
►


Desprindeți clema de fixare preliminară și
scoateți cu grijă blocul optic prin exterior

.

171
În caz de pană
8

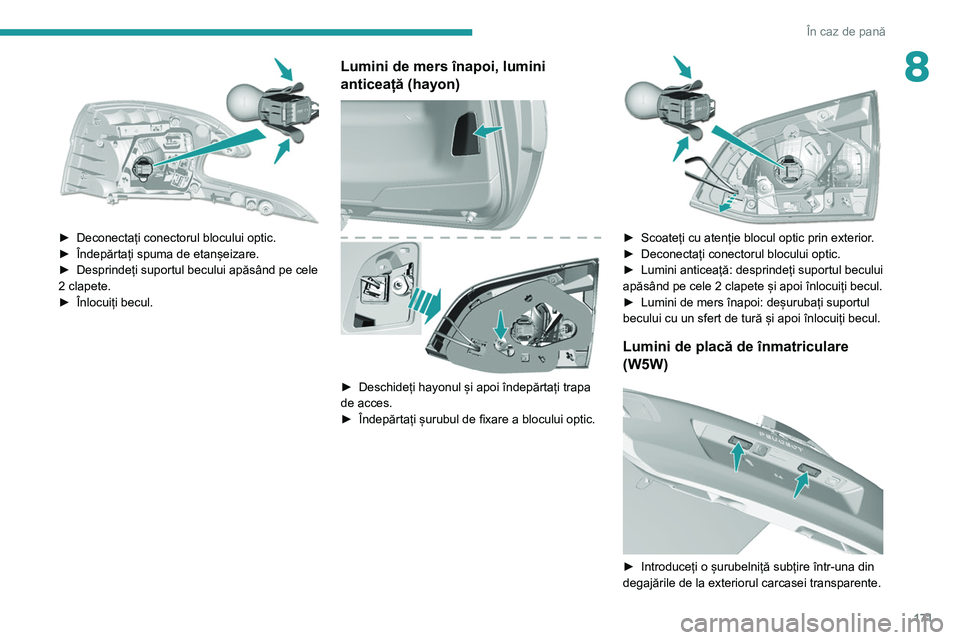

► Deconectați conectorul blocului optic.
► Îndepărtați spuma de etanșeizare.
►

Desprindeți suportul becului apăsând pe cele
2 clapete.
►


Înlocuiți becul.
Lumini de mers înapoi, lumini
anticeață (hayon)


► Deschideți hayonul și apoi îndepărtați trapa
de acces.
►

Îndepărtați șurubul de fixare a blocului optic.

► Scoateți cu atenție blocul optic prin exterior .
► Deconectați conectorul blocului optic.
►

Lumini anticeață: desprindeți suportul becului
apăsând pe cele 2 clapete și apoi înlocuiți becul.
►


Lumini de mers înapoi: deșurubați suportul
becului cu un sfert de tură și apoi înlocuiți becul.
Lumini de placă de înmatriculare
(W5W)


► Introduceți o șurubelniță subțire într-una din
degajările de la exteriorul carcasei transparente.

172
În caz de pană

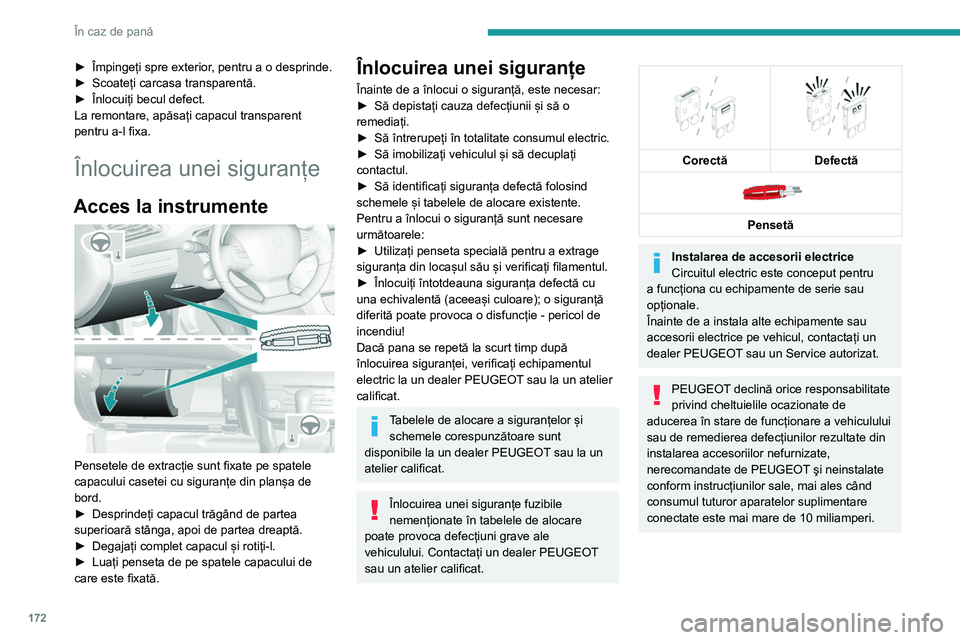

Siguranțe în planșa de bord
Caseta cu siguranțe este amplasată în partea
inferioară a planșei de bord (în partea stângă).
Acces la siguranțele fuzibile

► Desprindeți capacul trăgând de partea
superioară stânga, apoi de partea dreaptă.


y

173
În caz de pană
8Siguranțe în planșa de bord
Caseta cu siguranțe este amplasată în partea
inferioară a planșei de bord (în partea stângă).
Acces la siguranțele fuzibile

► Desprindeți capacul trăgând de partea
superioară stânga, apoi de partea dreaptă.


Tabel cu siguranțe fuzibile
Siguranță N° Clasă
(A) Funcții
F9 5Alarmă, apeluri
de urgență și
de asistență.
F13 5Camera video
de marșarier
și asistare la
parcare.
F15 15Priză auxiliară
12 V.
F16 15Brichetă.
F18 20Ecran tactil, CD
player, sistem
audio și de
navigație.
Siguranță
N° Clasă
(A) Funcții
F19 5Senzor de
ploaie și de
luminozitate.
F20 5Airbaguri.
F21 5Tablou de bord.
F22/F24 30Blocări interne/
externe, față și
spate.
F23 5Iluminat
torpedo,
oglindă de
plafonieră,
plafoniere față
și spate.
F25/F27 15Pompă spălător
de parbriz/
lunetă.
F26 15Claxon.
F30 15Ștergător de
lunetă.

174
În caz de pană
Baterii de pornire cu acid și
plumb
Aceste baterii conțin substanțe nocive (acid sulfuric și plumb).
Acestea trebuie eliminate cu respectarea
prevederilor legale și nu se aruncă în niciun
caz la gunoiul menajer.
Predați bateriile uzate de orice tip la un punct
de colectare specializat.
Înainte de a manipula bateria,
protejați-vă ochii și fața.
Orice intervenție la o baterie trebuie efectuată
într-un mediu bine ventilat, ferit de foc deschis
sau surse de scântei, pentru a evita orice risc
de explozie sau incendiu.
Spălați-vă mâinile la terminarea operațiilor.
Versiunile echipate cu sistemul Stop &
Start au o baterie cu plumb, de 12 V, cu
tehnologie și caracteristici specifice.
Înlocuirea acesteia se va face numai de un
dealer PEUGEOT sau un Service autorizat.
Înainte de orice intervenție
Imobilizați vehiculul, acționați frâna de
staționare, treceți cutia de viteze la punctul
mort, apoi decuplați contactul.
Verificați ca toate echipamentele electrice să
fie oprite.

Siguranțe fuzibile în
compartimentul motorului
Caseta cu siguranțe este amplasată în
compartimentul motor, în apropierea bateriei.
Acces la siguranțele fuzibile

► Desprindeți capacul.
► Înlocuiți siguranța fuzibilă. ►

După intervenție, închideți cu foarte mare
grijă capacul, pentru a asigura etanșeitatea
casetei cu siguranțe.
Tabel cu siguranțe fuzibile
Siguranță N° Clasă
(A) Funcții
F13 5Interfață
de sisteme
încorporată.
F16 15Lumini
anticeață față.
F18 10Lumini de drum
dreapta.
F19 10Lumini de drum
stânga.
F25 40Releu instalație
de spălare
proiectoare
(post-echipare).
F27 25Interfață
de sisteme
încorporată.
F28 30Sistem
antipoluare
diesel
(AdBlue
®).
Siguranță
N° Clasă
(A) Funcții
F29 30Motor de
ștergătoare de
parbriz.
F30 80Bujii de
preîncălzire
(diesel),
încălzire
suplimentară
programabilă
(post-echipare),
pompă de
spălare faruri.


Baterie de 12 V
Instrucțiuni pentru pornirea motorului cu ajutorul
altei baterii sau încărcarea bateriei descărcate.
