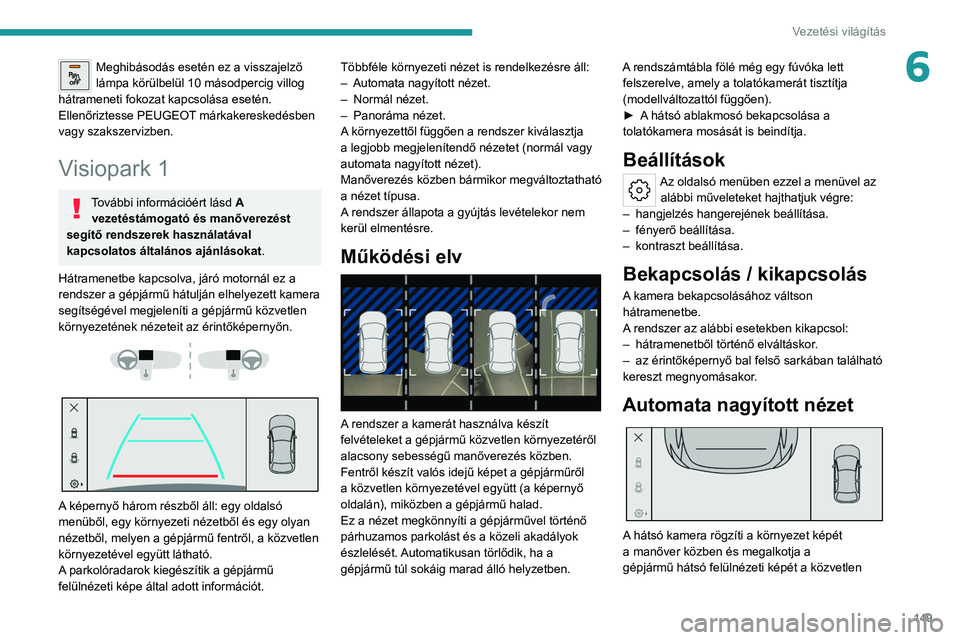

149
Vezetési világítás
6Meghibásodás esetén ez a visszajelző
lámpa körülbelül 10 másodpercig villog
hátrameneti fokozat kapcsolása esetén.
Ellenőriztesse PEUGEOT márkakereskedésben
vagy szakszervizben.
Visiopark 1
További információért lásd A
vezetéstámogató és manőverezést
segítő rendszerek használatával
kapcsolatos általános ajánlásokat.
Hátramenetbe kapcsolva, járó motornál ez a
rendszer a gépjármű hátulján elhelyezett kamera
segítségével megjeleníti a gépjármű közvetlen
környezetének nézeteit az érintőképernyőn.




A képernyő három részből áll: egy oldalsó
menüből, egy környezeti nézetből és egy olyan
nézetből, melyen a gépjármű fentről, a közvetlen
környezetével együtt látható.
A parkolóradarok kiegészítik a gépjármű
felülnézeti képe által adott információt. Többféle környezeti nézet is rendelkezésre áll:
–

Automata nagyított nézet.
–

Normál nézet.
–

Panoráma nézet.
A
környezettől függően a rendszer kiválasztja
a legjobb megjelenítendő nézetet (normál vagy
automata nagyított nézet).
Manőverezés közben bármikor megváltoztatható
a nézet típusa.
A rendszer állapota a gyújtás levételekor nem
kerül elmentésre.
Működési elv

A rendszer a kamerát használva készít
felvételeket a gépjármű közvetlen környezetéről
alacsony sebességű manőverezés közben.
Fentről készít valós idejű képet a gépjárműről
a közvetlen környezetével együtt (a képernyő
oldalán), miközben a gépjármű halad.
Ez a nézet megkönnyíti a gépjárművel történő
párhuzamos parkolást és a közeli akadályok
észlelését. Automatikusan törlődik, ha a
gépjármű túl sokáig marad álló helyzetben. A rendszámtábla fölé még egy fúvóka lett
felszerelve, amely a tolatókamerát tisztítja
(modellváltozattól függően).
►
A
hátsó ablakmosó bekapcsolása a
tolatókamera mosását is beindítja.
Beállítások
Az oldalsó menüben ezzel a menüvel az alábbi műveleteket hajthatjuk végre:
–

hangjelzés hangerejének beállítása.
–


fényerő beállítása.
–


kontraszt beállítása.
Bekapcsolás / kikapcsolás
A kamera bekapcsolásához váltson
hátramenetbe.
A rendszer az alábbi esetekben kikapcsol:
–
hátramenetből történő elváltáskor
.
–

az érintőképernyő bal felső sarkában található
kereszt megnyomásakor

.
Automata nagyított nézet

A hátsó kamera rögzíti a környezet képét
a manőver közben és megalkotja a
gépjármű hátsó felülnézeti képét a közvetlen

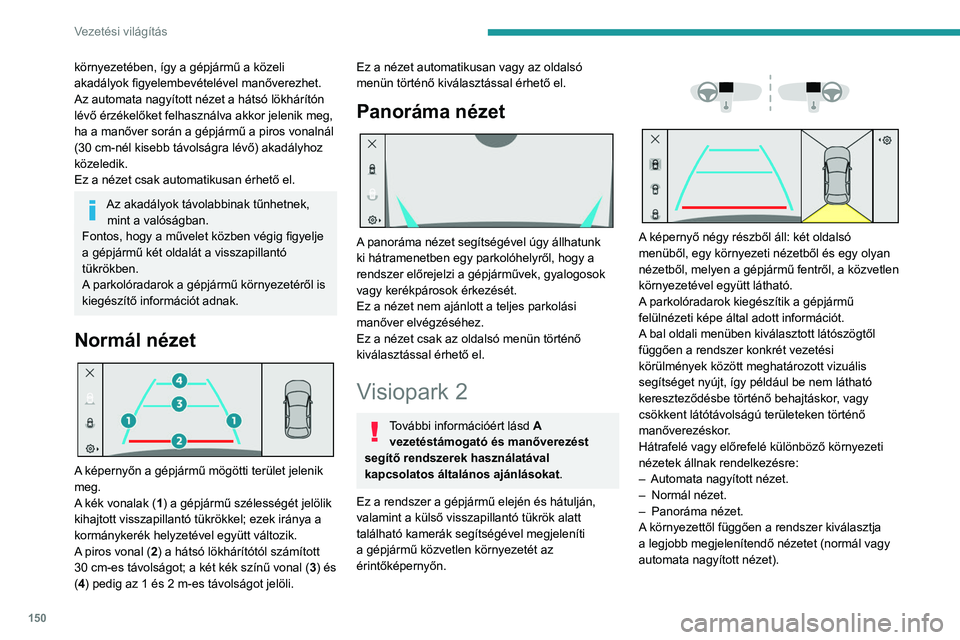

150
Vezetési világítás
környezetében, így a gépjármű a közeli
akadályok figyelembevételével manőverezhet.
Az automata nagyított nézet a hátsó lökhárítón
lévő érzékelőket felhasználva akkor jelenik meg,
ha a manőver során a gépjármű a piros vonalnál
(30 cm-nél kisebb távolságra lévő) akadályhoz
közeledik.
Ez a nézet csak automatikusan érhető el.
Az akadályok távolabbinak tűnhetnek, mint a valóságban.
Fontos, hogy a művelet közben végig figyelje
a gépjármű két oldalát a visszapillantó
tükrökben.
A parkolóradarok a gépjármű környezetéről is
kiegészítő információt adnak.
Normál nézet

A képernyőn a gépjármű mögötti terület jelenik
meg.
A kék vonalak (1) a gépjármű szélességét jelölik
kihajtott visszapillantó tükrökkel; ezek iránya a
kormánykerék helyzetével együtt változik.
A piros vonal (2) a hátsó lökhárítótól számított
30 cm-es távolságot; a két kék színű vonal ( 3) és
(4) pedig az 1 és 2 m-es távolságot jelöli.
Ez a nézet automatikusan vagy az oldalsó
menün történő kiválasztással érhető el.
Panoráma nézet

A panoráma nézet segítségével úgy állhatunk
ki hátramenetben egy parkolóhelyről, hogy a
rendszer előrejelzi a gépjárművek, gyalogosok
vagy kerékpárosok érkezését.
Ez a nézet nem ajánlott a teljes parkolási
manőver elvégzéséhez.
Ez a nézet csak az oldalsó menün történő
kiválasztással érhető el.
Visiopark 2
További információért lásd A
vezetéstámogató és manőverezést
segítő rendszerek használatával
kapcsolatos általános ajánlásokat.
Ez a rendszer a gépjármű elején és hátulján,
valamint a külső visszapillantó tükrök alatt
található kamerák segítségével megjeleníti
a gépjármű közvetlen környezetét az
érintőképernyőn.




A képernyő négy részből áll: két oldalsó
menüből, egy környezeti nézetből és egy olyan
nézetből, melyen a gépjármű fentről, a közvetlen
környezetével együtt látható.
A parkolóradarok kiegészítik a gépjármű
felülnézeti képe által adott információt.
A bal oldali menüben kiválasztott látószögtől
függően a rendszer konkrét vezetési
körülmények között meghatározott vizuális
segítséget nyújt, így például be nem látható
kereszteződésbe történő behajtáskor, vagy
csökkent látótávolságú területeken történő
manőverezéskor.
Hátrafelé vagy előrefelé különböző környezeti
nézetek állnak rendelkezésre:
–
Automata nagyított nézet.
–


Normál nézet.
–


Panoráma nézet.
A

környezettől függően a rendszer kiválasztja
a legjobb megjelenítendő nézetet (normál vagy
automata nagyított nézet).

151
Vezetési világítás

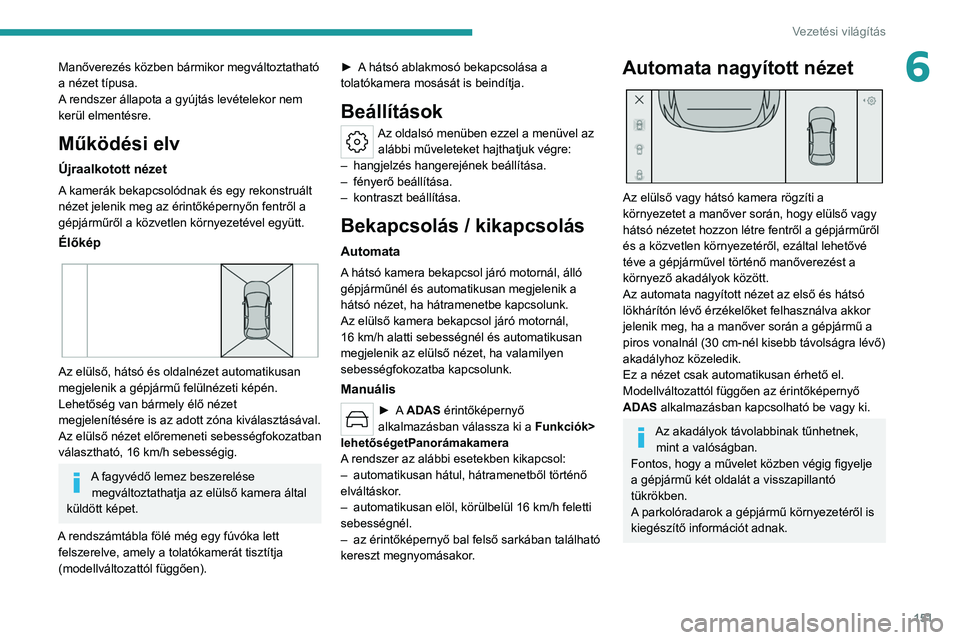

6Manőverezés közben bármikor megváltoztatható
a nézet típusa.
A rendszer állapota a gyújtás levételekor nem
kerül elmentésre.
Működési elv
Újraalkotott nézet
A kamerák bekapcsolódnak és egy rekonstruált
nézet jelenik meg az érintőképernyőn fentről a
gépjárműről a közvetlen környezetével együtt.
Élőkép

Az elülső, hátsó és oldalnézet automatikusan
megjelenik a gépjármű felülnézeti képén.
Lehetőség van bármely élő nézet
megjelenítésére is az adott zóna kiválasztásával.
Az elülső nézet előremeneti sebességfokozatban
választható, 16 km/h sebességig.
A fagyvédő lemez beszerelése megváltoztathatja az elülső kamera által
küldött képet.
A rendszámtábla fölé még egy fúvóka lett felszerelve, amely a tolatókamerát tisztítja
(modellváltozattól függően). ►

A
hátsó ablakmosó bekapcsolása a
tolatókamera mosását is beindítja.
Beállítások
Az oldalsó menüben ezzel a menüvel az alábbi műveleteket hajthatjuk végre:
–

hangjelzés hangerejének beállítása.
–


fényerő beállítása.
–


kontraszt beállítása.
Bekapcsolás / kikapcsolás
Automata
A hátsó kamera bekapcsol járó motornál, álló
gépjárműnél és automatikusan megjelenik a
hátsó nézet, ha hátramenetbe kapcsolunk.
Az elülső kamera bekapcsol járó motornál,
16 km/h alatti sebességnél és automatikusan
megjelenik az elülső nézet, ha valamilyen
sebességfokozatba kapcsolunk.
Manuális
► A ADAS érintőképernyő
alkalmazásban válassza ki a Funkciók>
lehetőségetPanorámakamera
A rendszer az alábbi esetekben kikapcsol:
–

automatikusan hátul, hátramenetből történő
elváltáskor

.
–

automatikusan elöl, körülbelül 16 km/h feletti
sebességnél.
–


az érintőképernyő bal felső sarkában található
kereszt megnyomásakor

.
Automata nagyított nézet

Az elülső vagy hátsó kamera rögzíti a
környezetet a manőver során, hogy elülső vagy
hátsó nézetet hozzon létre fentről a gépjárműről
és a közvetlen környezetéről, ezáltal lehetővé
téve a gépjárművel történő manőverezést a
környező akadályok között.
Az automata nagyított nézet az első és hátsó
lökhárítón lévő érzékelőket felhasználva akkor
jelenik meg, ha a manőver során a gépjármű a
piros vonalnál (30 cm-nél kisebb távolságra lévő)
akadályhoz közeledik.
Ez a nézet csak automatikusan érhető el.
Modellváltozattól függően az érintőképernyő
ADAS alkalmazásban kapcsolható be vagy ki.
Az akadályok távolabbinak tűnhetnek, mint a valóságban.
Fontos, hogy a művelet közben végig figyelje
a gépjármű két oldalát a visszapillantó
tükrökben.
A parkolóradarok a gépjármű környezetéről is
kiegészítő információt adnak.

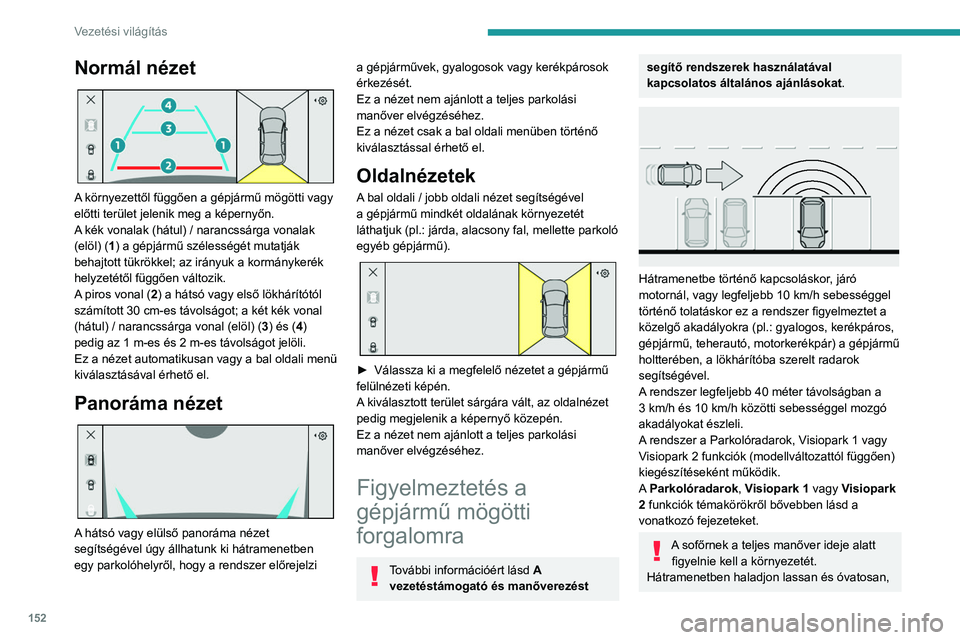

152
Vezetési világítás
Normál nézet

A környezettől függően a gépjármű mögötti vagy
előtti terület jelenik meg a képernyőn.
A kék vonalak (hátul) / narancssárga vonalak
(elöl) (1) a gépjármű szélességét mutatják
behajtott tükrökkel; az irányuk a kormánykerék
helyzetétől függően változik.
A piros vonal (2) a hátsó vagy első lökhárítótól
számított 30 cm-es távolságot; a két kék vonal
(hátul) / narancssárga vonal (elöl)
(3) és (4)
pedig az 1 m-es és 2 m-es távolságot jelöli.
Ez a nézet automatikusan vagy a bal oldali menü
kiválasztásával érhető el.
Panoráma nézet

A hátsó vagy elülső panoráma nézet
segítségével úgy állhatunk ki hátramenetben
egy parkolóhelyről, hogy a rendszer előrejelzi
a gépjárművek, gyalogosok vagy kerékpárosok
érkezését.
Ez a nézet nem ajánlott a teljes parkolási
manőver elvégzéséhez.
Ez a nézet csak a bal oldali menüben történő
kiválasztással érhető el.
Oldalnézetek
A bal oldali / jobb oldali nézet segítségével
a gépjármű mindkét oldalának környezetét
láthatjuk (pl.:
járda, alacsony fal, mellette parkoló
egyéb gépjármű).


► Válassza ki a megfelelő nézetet a gépjármű
felülnézeti képén.
A
kiválasztott terület sárgára vált, az oldalnézet
pedig megjelenik a képernyő közepén.
Ez a nézet nem ajánlott a teljes parkolási
manőver elvégzéséhez.
Figyelmeztetés a
gépjármű mögötti
forgalomra
További információért lásd A
vezetéstámogató és manőverezést
segítő rendszerek használatával
kapcsolatos általános ajánlásokat.


Hátramenetbe történő kapcsoláskor, járó
motornál, vagy legfeljebb 10 km/h sebességgel
történő tolatáskor ez a rendszer figyelmeztet a
közelgő akadályokra (pl.:
gyalogos, kerékpáros,
gépjármű, teherautó, motorkerékpár) a gépjármű
holtterében, a lökhárítóba szerelt radarok
segítségével.
A rendszer legfeljebb 40 méter távolságban a
3 km/h és 10 km/h közötti sebességgel mozgó
akadályokat észleli.
A rendszer a Parkolóradarok, Visiopark 1 vagy
Visiopark 2
funkciók (modellváltozattól függően)
kiegészítéseként működik.
A Parkolóradarok, Visiopark 1 vagy Visiopark
2 funkciók témakörökről bővebben lásd a
vonatkozó fejezeteket.
A sofőrnek a teljes manőver ideje alatt figyelnie kell a környezetét.
Hátramenetben haladjon lassan és óvatosan,

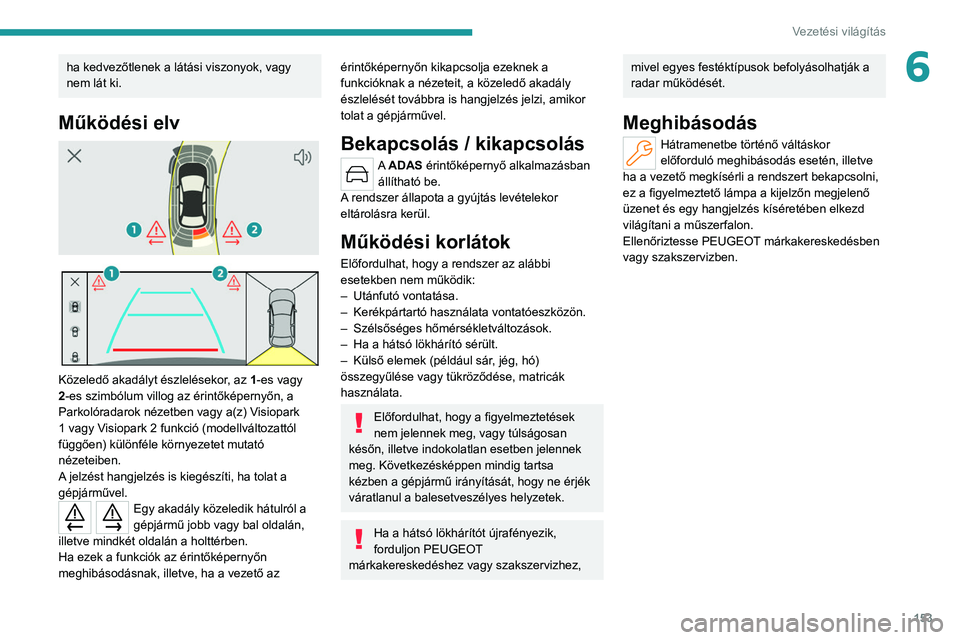

153
Vezetési világítás
6ha kedvezőtlenek a látási viszonyok, vagy
nem lát ki.
Működési elv



Közeledő akadályt észlelésekor, az 1-es vagy
2-es szimbólum villog az érintőképernyőn, a
Parkolóradarok nézetben vagy a(z) Visiopark
1 vagy Visiopark 2 funkció (modellváltozattól
függően) különféle környezetet mutató
nézeteiben.
A jelzést hangjelzés is kiegészíti, ha tolat a
gépjárművel.
Egy akadály közeledik hátulról a
gépjármű jobb vagy bal oldalán,
illetve mindkét oldalán a holttérben.
Ha ezek a funkciók az érintőképernyőn
meghibásodásnak, illetve, ha a vezető az
érintőképernyőn kikapcsolja ezeknek a
funkcióknak a nézeteit, a közeledő akadály
észlelését továbbra is hangjelzés jelzi, amikor
tolat a gépjárművel.
Bekapcsolás / kikapcsolás
A ADAS érintőképernyő alkalmazásban állítható be.
A rendszer állapota a gyújtás levételekor
eltárolásra kerül.
Működési korlátok
Előfordulhat, hogy a rendszer az alábbi
esetekben nem működik:
–

Utánfutó vontatása.
–


Kerékpártartó használata vontatóeszközön.
–


Szélsőséges hőmérsékletváltozások.
–


Ha a hátsó lökhárító sérült.
–


Külső elemek (például sár
, jég, hó)
összegyűlése vagy tükröződése, matricák
használata.
Előfordulhat, hogy a figyelmeztetések
nem jelennek meg, vagy túlságosan
későn, illetve indokolatlan esetben jelennek
meg. Következésképpen mindig tartsa
kézben a gépjármű irányítását, hogy ne érjék
váratlanul a balesetveszélyes helyzetek.
Ha a hátsó lökhárítót újrafényezik,
forduljon PEUGEOT
márkakereskedéshez vagy szakszervizhez,
mivel egyes festéktípusok befolyásolhatják a
radar működését.
Meghibásodás
Hátramenetbe történő váltáskor
előforduló meghibásodás esetén, illetve
ha a vezető megkísérli a rendszert bekapcsolni,
ez a figyelmeztető lámpa a kijelzőn megjelenő
üzenet és egy hangjelzés kíséretében elkezd
világítani a műszerfalon.
Ellenőriztesse PEUGEOT márkakereskedésben
vagy szakszervizben.

Az elm

155
Gyakorlati tudnivalók

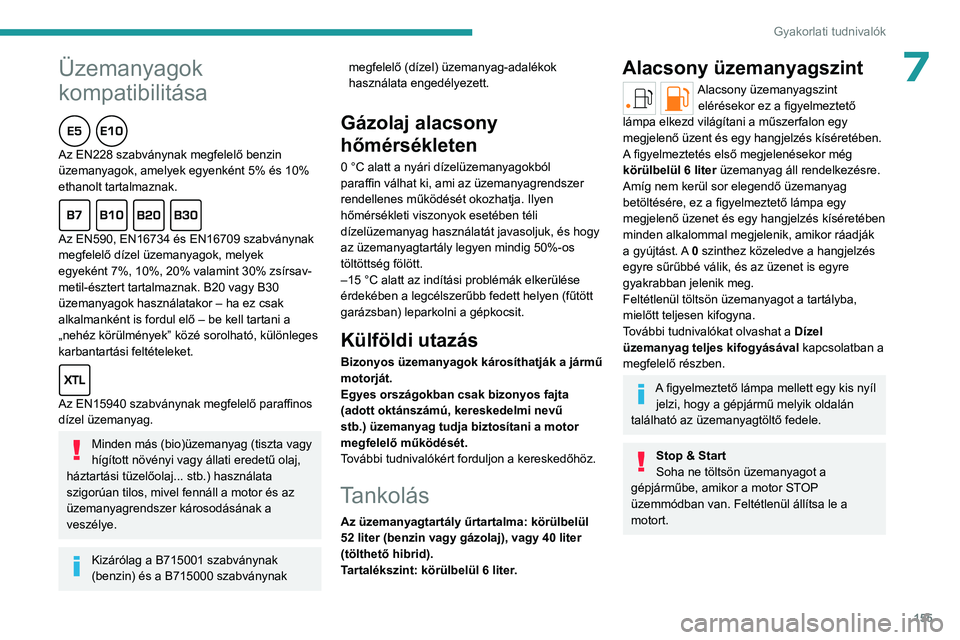

7Üzemanyagok
kompatibilitása

Az EN228 szabványnak megfelelő benzin
üzemanyagok, amelyek egyenként 5% és 10%
ethanolt tartalmaznak.

Az EN590, EN16734 és EN16709 szabványnak
megfelelő dízel üzemanyagok, melyek
egyeként 7%, 10%, 20% valamint 30% zsírsav-
metil-észtert tartalmaznak. B20 vagy B30
üzemanyagok használatakor – ha ez csak
alkalmanként is fordul elő – be kell tartani a
„nehéz körülmények” közé sorolható, különleges
karbantartási feltételeket.

Az EN15940 szabványnak megfelelő paraffinos
dízel üzemanyag.
Minden más (bio)üzemanyag (tiszta vagy
hígított növényi vagy állati eredetű olaj,
háztartási tüzelőolaj... stb.) használata
szigorúan tilos, mivel fennáll a motor és az
üzemanyagrendszer károsodásának a
veszélye.
Kizárólag a B715001 szabványnak
(benzin) és a B715000 szabványnak megfelelő (dízel) üzemanyag-adalékok
használata engedélyezett.
Gázolaj alacsony
hőmérsékleten
0 °C alatt a nyári dízelüzemanyagokból
paraffin válhat ki, ami az üzemanyagrendszer
rendellenes működését okozhatja. Ilyen
hőmérsékleti viszonyok esetében téli
dízelüzemanyag használatát javasoljuk, és hogy
az üzemanyagtartály legyen mindig 50%-os
töltöttség fölött.
–15 °C alatt az indítási problémák elkerülése
érdekében a legcélszerűbb fedett helyen (fűtött
garázsban) leparkolni a gépkocsit.
Külföldi utazás
Bizonyos üzemanyagok károsíthatják a jármű
motorját.
Egyes országokban csak bizonyos fajta
(adott oktánszámú, kereskedelmi nevű
stb.) üzemanyag tudja biztosítani a motor
megfelelő működését.
További tudnivalókért forduljon a kereskedőhöz.
Tankolás
Az üzemanyagtartály űrtartalma: körülbelül
52 liter (benzin vagy gázolaj), vagy 40 liter
(tölthető hibrid).
Tartalékszint: körülbelül 6 liter.
Alacsony üzemanyagszint
Alacsony üzemanyagszint
elérésekor ez a figyelmeztető
lámpa elkezd világítani a műszerfalon egy
megjelenő üzent és egy hangjelzés kíséretében.
A figyelmeztetés első megjelenésekor még
körülbelül 6 liter üzemanyag áll rendelkezésre.
Amíg nem kerül sor elegendő üzemanyag
betöltésére, ez a figyelmeztető lámpa egy
megjelenő üzenet és egy hangjelzés kíséretében
minden alkalommal megjelenik, amikor ráadják
a gyújtást. A 0 szinthez közeledve a hangjelzés
egyre sűrűbbé válik, és az üzenet is egyre
gyakrabban jelenik meg.
Feltétlenül töltsön üzemanyagot a tartályba,
mielőtt teljesen kifogyna.
További tudnivalókat olvashat a Dízel
üzemanyag teljes kifogyásával kapcsolatban a
megfelelő részben.
A figyelmeztető lámpa mellett egy kis nyíl jelzi, hogy a gépjármű melyik oldalán
található az üzemanyagtöltő fedele.
Stop & Start
Soha ne töltsön üzemanyagot a
gépjárműbe, amikor a motor STOP
üzemmódban van. Feltétlenül állítsa le a
motort.

156
Gyakorlati tudnivalók

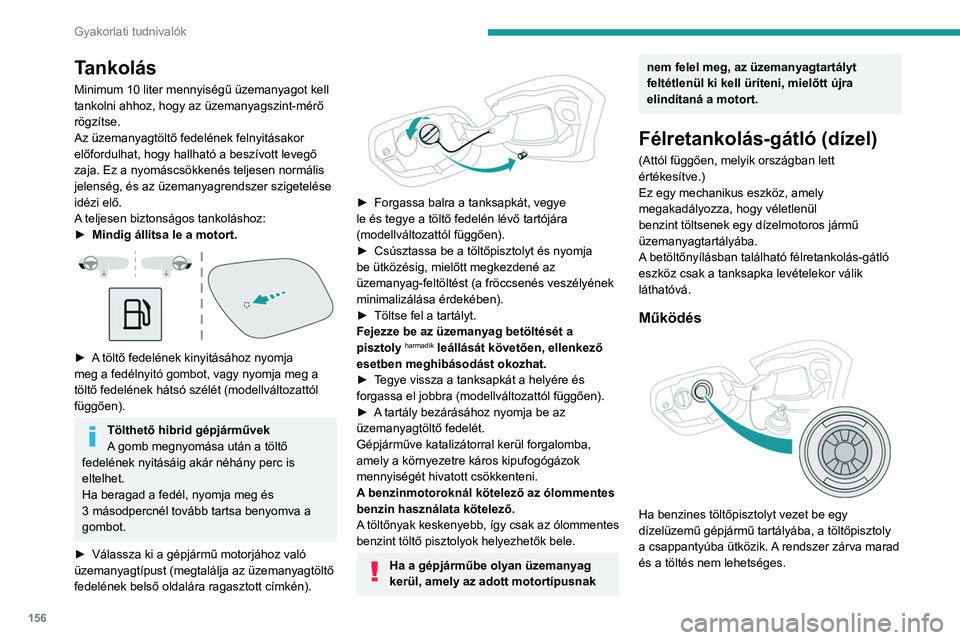

Tankolás
Minimum 10 liter mennyiségű üzemanyagot kell
tankolni ahhoz, hogy az üzemanyagszint-mérő
rögzítse.
Az üzemanyagtöltő fedelének felnyitásakor
előfordulhat, hogy hallható a beszívott levegő
zaja. Ez a nyomáscsökkenés teljesen normális
jelenség, és az üzemanyagrendszer szigetelése
idézi elő.
A teljesen biztonságos tankoláshoz:
►
Mindig állítsa le a motort.

► A töltő fedelének kinyitásához nyomja
meg a fedélnyitó gombot, vagy nyomja meg a
töltő fedelének hátsó szélét (modellváltozattól
függően).
Tölthető hibrid gépjárművek
A gomb megnyomása után a töltő
fedelének nyitásáig akár néhány perc is
eltelhet.
Ha beragad a fedél, nyomja meg és
3

másodpercnél tovább tartsa benyomva a
gombot.
►

Válassza ki a gépjármű motorjához való
üzemanyagtípust (megtalálja az üzemanyagtöltő
fedelének belső oldalára ragasztott címkén).


► Forgassa balra a tanksapkát, vegye
le és tegye a töltő fedelén lévő tartójára
(modellváltozattól függően).
►

Csúsztassa be a töltőpisztolyt és nyomja
be ütközésig, mielőtt megkezdené az
üzemanyag-feltöltést (a fröccsenés veszélyének
minimalizálása érdekében).
►


Töltse fel a tartályt.
Fejezze be az üzemanyag betöltését a
pisztoly
harmadik leállását követően, ellenkező
esetben meghibásodást okozhat.
►

T

egye vissza a tanksapkát a helyére és
forgassa el jobbra (modellváltozattól függően).
►

A

tartály bezárásához nyomja be az
üzemanyagtöltő fedelét.
Gépjárműve katalizátorral kerül forgalomba,
amely a környezetre káros kipufogógázok
mennyiségét hivatott csökkenteni.
A benzinmotoroknál kötelező az ólommentes
benzin használata kötelező.
A töltőnyak keskenyebb, így csak az ólommentes
benzint töltő pisztolyok helyezhetők bele.
Ha a gépjárműbe olyan üzemanyag
kerül, amely az adott motortípusnak
nem felel meg, az üzemanyagtartályt
feltétlenül ki kell üríteni, mielőtt újra
elindítaná a motort.
Félretankolás-gátló (dízel)
(Attól függően, melyik országban lett
értékesítve.)
Ez egy mechanikus eszköz, amely
megakadályozza, hogy véletlenül
benzint töltsenek egy dízelmotoros jármű
üzemanyagtartályába.
A betöltőnyílásban található félretankolás-gátló
eszköz csak a tanksapka levételekor válik
láthatóvá.
Működés

Ha benzines töltőpisztolyt vezet be egy
dízelüzemű gépjármű tartályába, a töltőpisztoly
a csappantyúba ütközik. A rendszer zárva marad
és a töltés nem lehetséges.

157
Gyakorlati tudnivalók

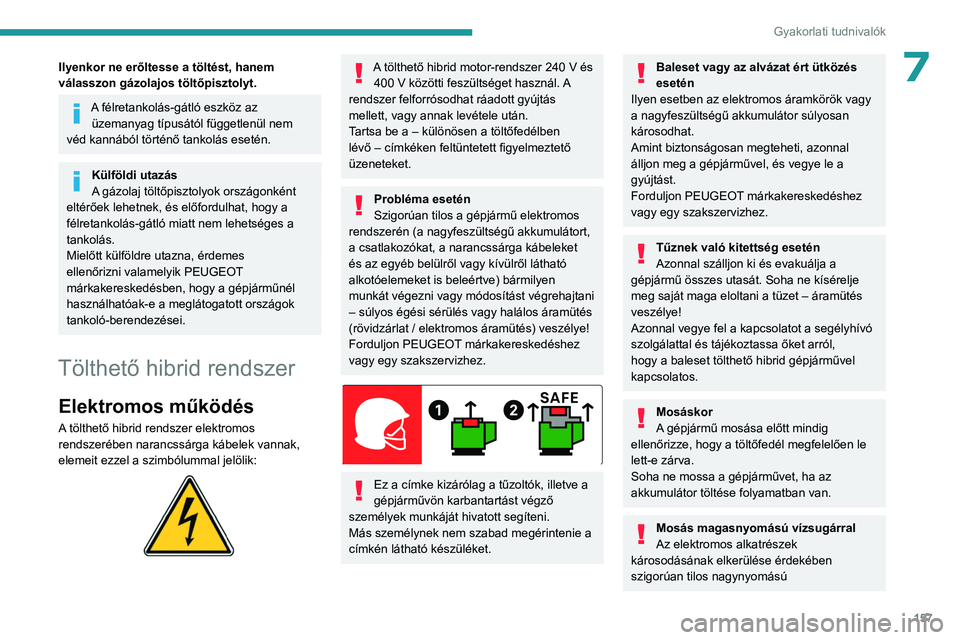

7Ilyenkor ne erőltesse a töltést, hanem
válasszon gázolajos töltőpisztolyt.
A félretankolás-gátló eszköz az üzemanyag típusától függetlenül nem
véd kannából történő tankolás esetén.
Külföldi utazás
A gázolaj töltőpisztolyok országonként
eltérőek lehetnek, és előfordulhat, hogy a
félretankolás-gátló miatt nem lehetséges a
tankolás.
Mielőtt külföldre utazna, érdemes
ellenőrizni valamelyik PEUGEOT
márkakereskedésben, hogy a gépjárműnél
használhatóak-e a meglátogatott országok
tankoló-berendezései.
Tölthető hibrid rendszer
Elektromos működés
A tölthető hibrid rendszer elektromos
rendszerében narancssárga kábelek vannak,
elemeit ezzel a szimbólummal jelölik:


A tölthető hibrid motor-rendszer 240 V és
400 V közötti feszültséget használ. A
rendszer felforrósodhat ráadott gyújtás
mellett, vagy annak levétele után.
Tartsa be a – különösen a töltőfedélben
lévő – címkéken feltüntetett figyelmeztető
üzeneteket.
Probléma esetén
Szigorúan tilos a gépjármű elektromos
rendszerén (a nagyfeszültségű akkumulátort,
a csatlakozókat, a narancssárga kábeleket
és az egyéb belülről vagy kívülről látható
alkotóelemeket is beleértve) bármilyen
munkát végezni vagy módosítást végrehajtani
– súlyos égési sérülés vagy halálos áramütés
(rövidzárlat / elektromos áramütés) veszélye!
Forduljon PEUGEOT márkakereskedéshez
vagy egy szakszervizhez.


Ez a címke kizárólag a tűzoltók, illetve a
gépjárművön karbantartást végző
személyek munkáját hivatott segíteni.
Más személynek nem szabad megérintenie a
címkén látható készüléket.
Baleset vagy az alvázat ért ütközés
esetén
Ilyen esetben az elektromos áramkörök vagy
a nagyfeszültségű akkumulátor súlyosan
károsodhat.
Amint biztonságosan megteheti, azonnal
álljon meg a gépjárművel, és vegye le a
gyújtást.
Forduljon PEUGEOT márkakereskedéshez
vagy egy szakszervizhez.
Tűznek való kitettség esetén
Azonnal szálljon ki és evakuálja a
gépjármű összes utasát. Soha ne kísérelje
meg saját maga eloltani a tüzet – áramütés
veszélye!
Azonnal vegye fel a kapcsolatot a segélyhívó
szolgálattal és tájékoztassa őket arról,
hogy a baleset tölthető hibrid gépjárművel
kapcsolatos.
Mosáskor
A gépjármű mosása előtt mindig
ellenőrizze, hogy a töltőfedél megfelelően le
lett-e zárva.
Soha ne mossa a gépjárművet, ha az
akkumulátor töltése folyamatban van.
Mosás magasnyomású vízsugárral
Az elektromos alkatrészek
károsodásának elkerülése érdekében
szigorúan tilos nagynyomású

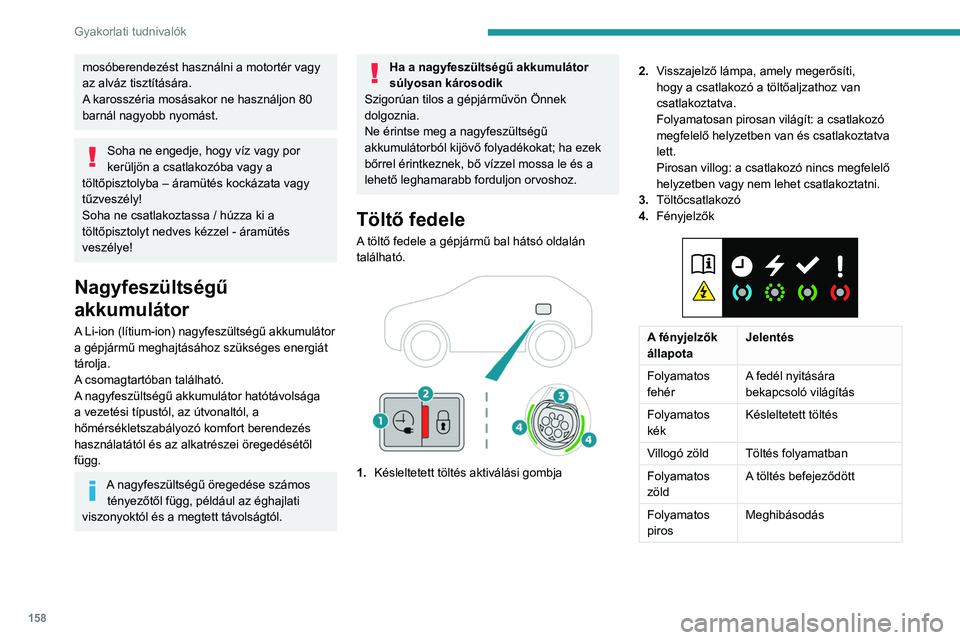

158
Gyakorlati tudnivalók
mosóberendezést használni a motortér vagy
az alváz tisztítására.
A karosszéria mosásakor ne használjon 80
barnál nagyobb nyomást.
Soha ne engedje, hogy víz vagy por
kerüljön a csatlakozóba vagy a
töltőpisztolyba – áramütés kockázata vagy
tűzveszély!
Soha ne csatlakoztassa / húzza ki a
töltőpisztolyt nedves kézzel - áramütés
veszélye!
Nagyfeszültségű
akkumulátor
A Li-ion (lítium-ion) nagyfeszültségű akkumulátor
a gépjármű meghajtásához szükséges energiát
tárolja.
A csomagtartóban található.
A nagyfeszültségű akkumulátor hatótávolsága
a vezetési típustól, az útvonaltól, a
hőmérsékletszabályozó komfort berendezés
használatától és az alkatrészei öregedésétől
függ.
A nagyfeszültségű öregedése számos tényezőtől függ, például az éghajlati
viszonyoktól és a megtett távolságtól.
Ha a nagyfeszültségű akkumulátor
súlyosan károsodik
Szigorúan tilos a gépjárművön Önnek
dolgoznia.
Ne érintse meg a nagyfeszültségű
akkumulátorból kijövő folyadékokat; ha ezek
bőrrel érintkeznek, bő vízzel mossa le és a
lehető leghamarabb forduljon orvoshoz.
Töltő fedele
A töltő fedele a gépjármű bal hátsó oldalán
található.


1. Késleltetett töltés aktiválási gombja 2.
Visszajelző lámpa, amely megerősíti,
hogy a csatlakozó a töltőaljzathoz van
csatlakoztatva.
Folyamatosan pirosan világít: a csatlakozó
megfelelő helyzetben van és csatlakoztatva
lett.
Pirosan villog: a csatlakozó nincs megfelelő
helyzetben vagy nem lehet csatlakoztatni.
3. Töltőcsatlakozó
4. Fényjelzők


A fényjelzők
állapota Jelentés
Folyamatos
fehér A fedél nyitására
bekapcsoló világítás
Folyamatos
kék Késleltetett töltés
Villogó zöld Töltés folyamatban
Folyamatos
zöld A töltés befejeződött
Folyamatos
piros Meghibásodás
