159
Informations pratiques

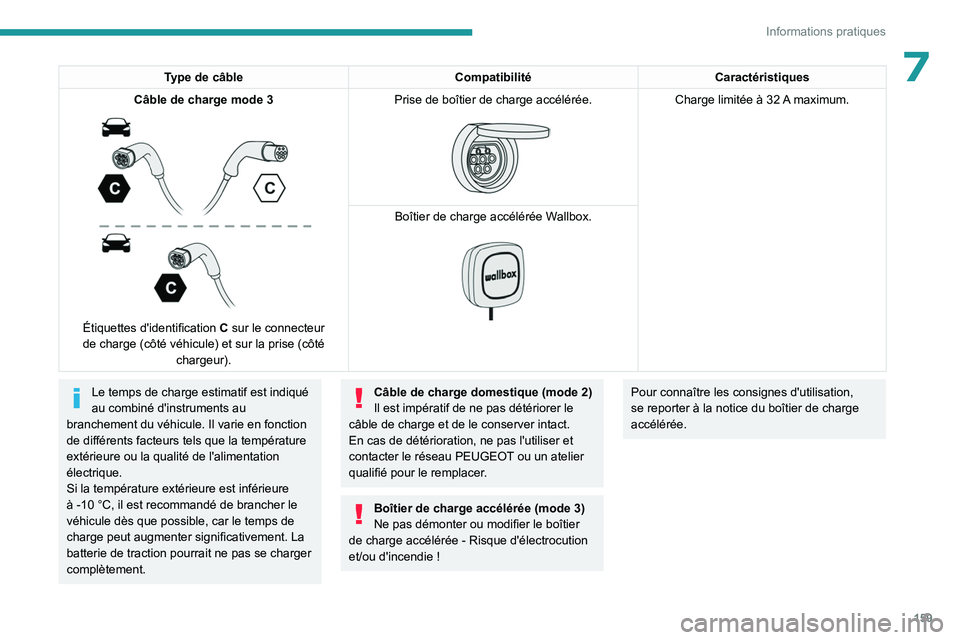

7Type de câbleCompatibilitéCaractéristiques
Câble de charge mode 3


Étiquettes d'identification C sur le connecteur
de charge (côté véhicule) et sur la prise (côté chargeur). Prise de boîtier de charge accélérée.


Charge limitée à 32 A
maximum.
Boîtier de charge accélérée Wallbox.


Le temps de charge estimatif est indiqué
au combiné d'instruments au
branchement du véhicule. Il varie en fonction
de différents facteurs tels que la température
extérieure ou la qualité de l'alimentation
électrique.
Si la température extérieure est inférieure
à -10
°C, il est recommandé de brancher le
véhicule dès que possible, car le temps de
charge peut augmenter significativement. La
batterie de traction pourrait ne pas se charger
complètement.Câble de charge domestique (mode 2)
Il est impératif de ne pas détériorer le
câble de charge et de le conserver intact.
En cas de détérioration, ne pas l'utiliser et
contacter le réseau PEUGEOT
ou un atelier
qualifié pour le remplacer.
Boîtier de charge accélérée (mode 3)
Ne pas démonter ou modifier le boîtier
de charge accélérée
- Risque d'électrocution
et/ou d'incendie
!
Pour connaître les consignes d'utilisation,
se reporter à la notice du boîtier de charge
accélérée.

160
Informations pratiques

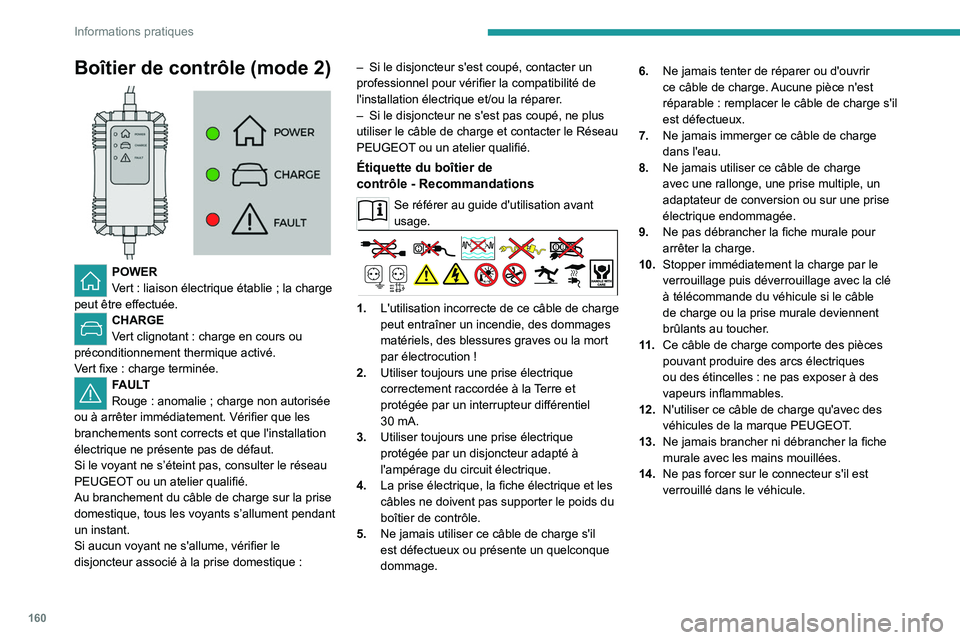

Boîtier de contrôle (mode 2)

POWER
Vert : liaison électrique établie ; la charge
peut être effectuée.
CHARGE
Vert clignotant : charge en cours ou
préconditionnement thermique activé.
Vert fixe
: charge terminée.
FAULT
Rouge : anomalie ; charge non autorisée
ou à arrêter immédiatement. Vérifier que les
branchements sont corrects et que l'installation
électrique ne présente pas de défaut.
Si le voyant ne s’éteint pas, consulter le réseau
PEUGEOT ou un atelier qualifié.
Au branchement du câble de charge sur la prise
domestique, tous les voyants s’allument pendant
un instant.
Si aucun voyant ne s'allume, vérifier le
disjoncteur associé à la prise domestique
:–

Si le disjoncteur s'est coupé, contacter un
professionnel pour vérifier la compatibilité de
l'installation électrique et/ou la réparer
.
–
Si le disjoncteur ne s'est pas coupé, ne plus
utiliser le câble de charge et contacter le Réseau
PEUGEOT
ou un atelier qualifié.
Étiquette du boîtier de
contrôle
- Recommandations
Se référer au guide d'utilisation avant
usage.
1.L'utilisation incorrecte de ce câble de charge
peut entraîner un incendie, des dommages
matériels, des blessures graves ou la mort
par électrocution
!
2. Utiliser toujours une prise électrique
correctement raccordée à la Terre et
protégée par un interrupteur différentiel
30
mA.
3. Utiliser toujours une prise électrique
protégée par un disjoncteur adapté à
l'ampérage du circuit électrique.
4. La prise électrique, la fiche électrique et les
câbles ne doivent pas supporter le poids du
boîtier de contrôle.
5. Ne jamais utiliser ce câble de charge s'il
est défectueux ou présente un quelconque
dommage. 6.
Ne jamais tenter de réparer ou d'ouvrir
ce câble de charge. Aucune pièce n'est
réparable : remplacer le câble de charge s'il
est défectueux.
7. Ne jamais immerger ce câble de charge
dans l'eau.
8. Ne jamais utiliser ce câble de charge
avec une rallonge, une prise multiple, un
adaptateur de conversion ou sur une prise
électrique endommagée.
9. Ne pas débrancher la fiche murale pour
arrêter la charge.
10. Stopper immédiatement la charge par le
verrouillage puis déverrouillage avec la clé
à télécommande du véhicule si le câble
de charge ou la prise murale deviennent
brûlants au toucher.
11 . Ce câble de charge comporte des pièces
pouvant produire des arcs électriques
ou des étincelles
: ne pas exposer à des
vapeurs inflammables.
12. N'utiliser ce câble de charge qu'avec des
véhicules de la marque PEUGEOT.
13. Ne jamais brancher ni débrancher la fiche
murale avec les mains mouillées.
14. Ne pas forcer sur le connecteur s'il est
verrouillé dans le véhicule.

161
Informations pratiques

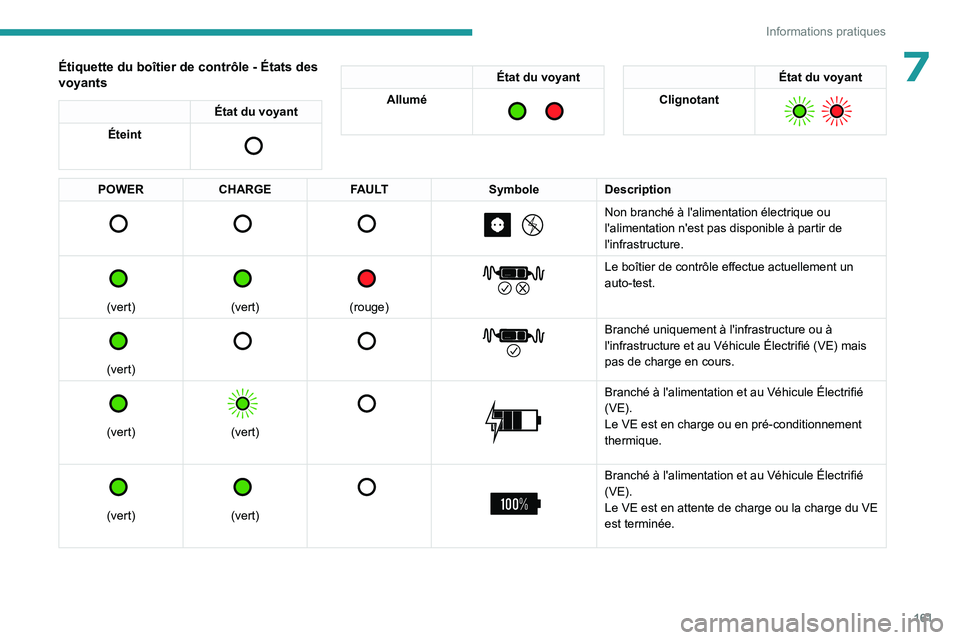

7Étiquette du boîtier de contrôle - États des
voyants
État du voyant
Éteint

État du voyant
Allumé

État du voyant
Clignotant

POWER CHARGE FAULT SymboleDescription

Non branché à l'alimentation électrique ou
l'alimentation n'est pas disponible à partir de
l'infrastructure.


(vert)


(vert)


(rouge)


Le boîtier de contrôle effectue actuellement un
auto-test.


(vert)


Branché uniquement à l'infrastructure ou à
l'infrastructure et au Véhicule Électrifié (VE) mais
pas de charge en cours.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en charge ou en pré-conditionnement
thermique.


(vert)


(vert)



Branché à l'alimentation et au Véhicule Électrifié
(VE).
Le VE est en attente de charge ou la charge du VE
est terminée.

162
Informations pratiques

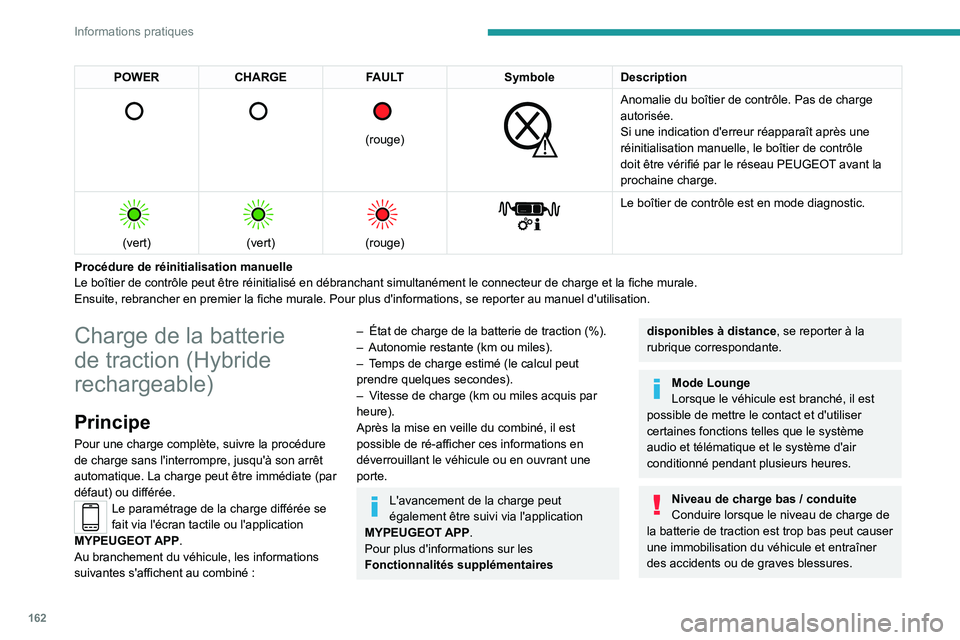

POWERCHARGE FAULT SymboleDescription

(rouge)


Anomalie du boîtier de contrôle. Pas de charge
autorisée.
Si une indication d'erreur réapparaît après une
réinitialisation manuelle, le boîtier de contrôle
doit être vérifié par le réseau PEUGEOT avant la
prochaine charge.


(vert)


(vert)


(rouge)


Le boîtier de contrôle est en mode diagnostic.
Procédure de réinitialisation manuelle
Le boîtier de contrôle peut être réinitialisé en débranchant simultanément le connecteur de charge et la fiche murale.
Ensuite, rebrancher en premier la fiche murale. Pour plus d'informations, se reporter au manuel d'utilisation.
Charge de la batterie
de traction (Hybride
rechargeable)
Principe
Pour une charge complète, suivre la procédure
de charge sans l'interrompre, jusqu'à son arrêt
automatique. La charge peut être immédiate (par
défaut) ou différée.
Le paramétrage de la charge différée se
fait via l'écran tactile ou l'application
MYPEUGEOT APP.
Au branchement du véhicule, les informations
suivantes s'affichent au combiné
:
– État de charge de la batterie de traction (%).
– Autonomie restante (km ou miles).
–

T
emps de charge estimé (le calcul peut
prendre quelques secondes).
–

V
itesse de charge (km ou miles acquis par
heure).
Après la mise en veille du combiné, il est
possible de ré-afficher ces informations en
déverrouillant le véhicule ou en ouvrant une
porte.
L'avancement de la charge peut
également être suivi via l'application
MYPEUGEOT APP.
Pour plus d'informations sur les
Fonctionnalités supplémentaires
disponibles à distance , se reporter à la
rubrique correspondante.
Mode Lounge
Lorsque le véhicule est branché, il est
possible de mettre le contact et d'utiliser
certaines fonctions telles que le système
audio et télématique et le système d'air
conditionné pendant plusieurs heures.
Niveau de charge bas / conduite
Conduire lorsque le niveau de charge de
la batterie de traction est trop bas peut causer
une immobilisation du véhicule et entraîner
des accidents ou de graves blessures.

163
Informations pratiques

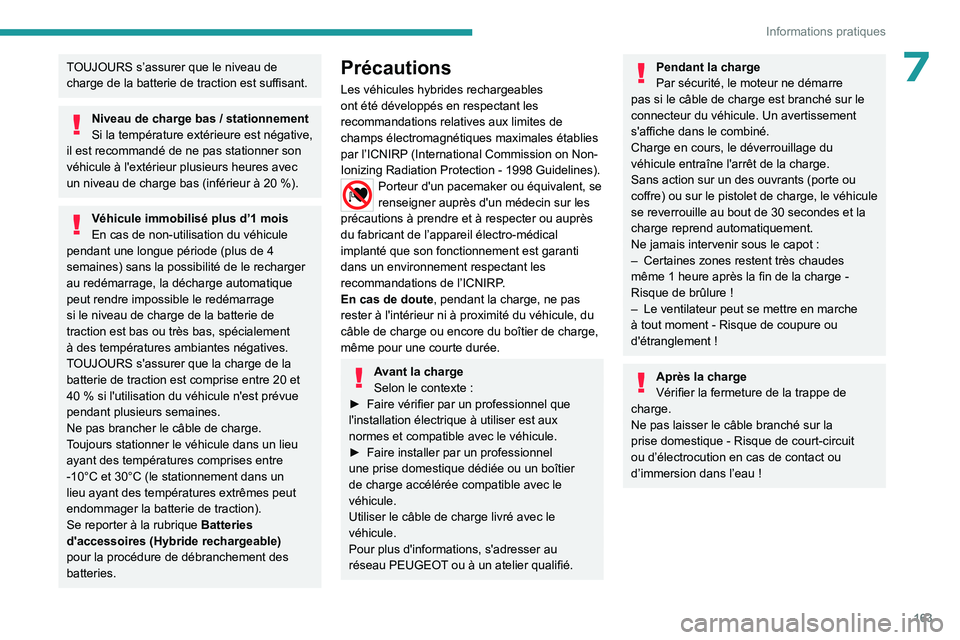

7TOUJOURS s’assurer que le niveau de
charge de la batterie de traction est suffisant.
Niveau de charge bas / stationnement
Si la température extérieure est négative,
il est recommandé de ne pas stationner son
véhicule à l'extérieur plusieurs heures avec
un niveau de charge bas (inférieur à 20
%).
Véhicule immobilisé plus d’1 mois
En cas de non-utilisation du véhicule
pendant une longue période (plus de 4
semaines) sans la possibilité de le recharger
au redémarrage, la décharge automatique
peut rendre impossible le redémarrage
si le niveau de charge de la batterie de
traction est bas ou très bas, spécialement
à des températures ambiantes négatives.
TOUJOURS s'assurer que la charge de la
batterie de traction est comprise entre 20 et
40 % si l'utilisation du véhicule n'est prévue
pendant plusieurs semaines.
Ne pas brancher le câble de charge.
Toujours stationner le véhicule dans un lieu
ayant des températures comprises entre
-10°C et 30°C (le stationnement dans un
lieu ayant des températures extrêmes peut
endommager la batterie de traction).
Se reporter à la rubrique Batteries
d'accessoires (Hybride rechargeable)
pour la procédure de débranchement des
batteries.
Précautions
Les véhicules hybrides rechargeables
ont été développés en respectant les
recommandations relatives aux limites de
champs électromagnétiques maximales établies
par l’ICNIRP (International Commission on Non-
Ionizing Radiation Protection
- 1998 Guidelines).
Porteur d'un pacemaker ou équivalent, se
renseigner auprès d'un médecin sur les
précautions à prendre et à respecter ou auprès
du fabricant de l’appareil électro-médical
implanté que son fonctionnement est garanti
dans un environnement respectant les
recommandations de l’ICNIRP.
En cas de doute , pendant la charge, ne pas
rester à l'intérieur ni à proximité du véhicule, du
câble de charge ou encore du boîtier de charge,
même pour une courte durée.
Avant la charge
Selon le contexte :
►

Faire vérifier par un professionnel que
l'installation électrique à utiliser est aux
normes et compatible avec le véhicule.
►


Faire installer par un professionnel
une prise domestique dédiée ou un boîtier
de charge accélérée compatible avec le
véhicule.
Utiliser le câble de charge livré avec le
véhicule.
Pour plus d'informations, s'adresser au
réseau PEUGEOT

ou à un atelier qualifié.
Pendant la charge
Par sécurité, le moteur ne démarre
pas si le câble de charge est branché sur le
connecteur du véhicule. Un avertissement
s'affiche dans le combiné.
Charge en cours, le déverrouillage du
véhicule entraîne l'arrêt de la charge.
Sans action sur un des ouvrants (porte ou
coffre) ou sur le pistolet de charge, le véhicule
se reverrouille au bout de 30
secondes et la
charge reprend automatiquement.
Ne jamais intervenir sous le capot
:
–

Certaines zones restent très chaudes
même 1

heure après la fin de la charge -
Risque de brûlure
!
–

Le ventilateur peut se mettre en marche
à tout moment

- Risque de coupure ou
d'étranglement
!
Après la charge
Vérifier la fermeture de la trappe de
charge.
Ne pas laisser le câble branché sur la
prise domestique
- Risque de court-circuit
ou d’électrocution en cas de contact ou
d’immersion dans l’eau
!

164
Informations pratiques

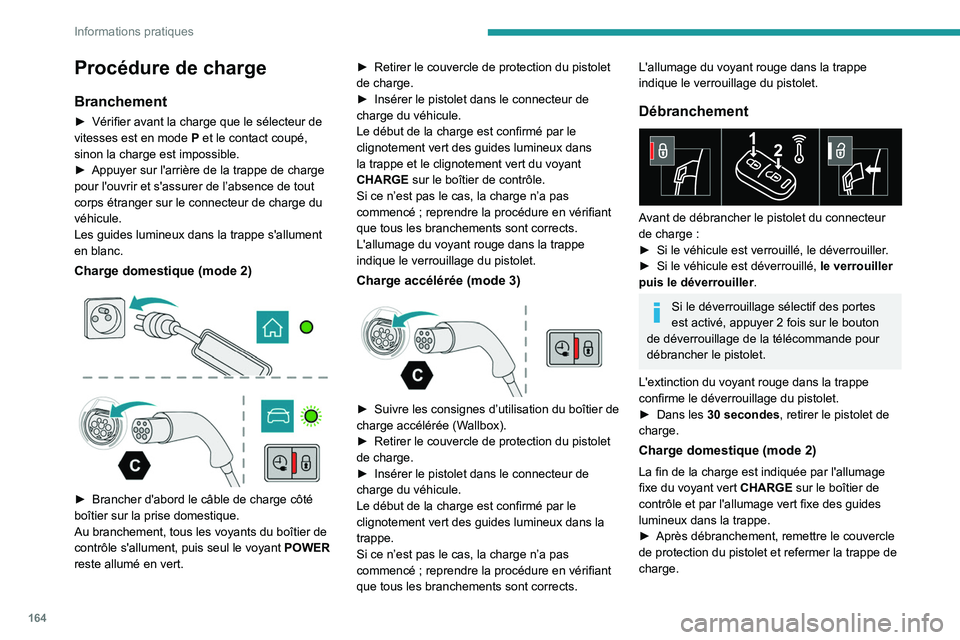

Procédure de charge
Branchement
► Vérifier avant la charge que le sélecteur de
vitesses est en mode P et le contact coupé,
sinon la charge est impossible.
►

Appuyer sur l'arrière de la trappe de charge
pour l'ouvrir et s'assurer de l’absence de tout
corps étranger sur le connecteur de charge du
véhicule.
Les guides lumineux dans la trappe s'allument
en blanc.
Charge domestique (mode 2)



► Brancher d'abord le câble de charge côté
boîtier sur la prise domestique.
Au branchement, tous les voyants du boîtier de
contrôle s'allument, puis seul le voyant POWER

reste allumé en vert. ►

Retirer le couvercle de protection du pistolet
de charge.
►

Insérer le pistolet dans le connecteur de
charge du véhicule.
Le début de la charge est confirmé par le
clignotement vert des guides lumineux dans
la trappe et le clignotement vert du voyant
CHARGE
sur le boîtier de contrôle.
Si ce n’est pas le cas, la charge n’a pas
commencé ; reprendre la procédure en vérifiant
que tous les branchements sont corrects.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Charge accélérée (mode 3)

► Suivre les consignes d’utilisation du boîtier de
charge accélérée (W allbox).
►

Retirer le couvercle de protection du pistolet
de charge.
►


Insérer le pistolet dans le connecteur de
charge du véhicule.
Le début de la charge est confirmé par le
clignotement vert des guides lumineux dans la
trappe.
Si ce n’est pas le cas, la charge n’a pas
commencé

; reprendre la procédure en vérifiant
que tous les branchements sont corrects.
L'allumage du voyant rouge dans la trappe
indique le verrouillage du pistolet.
Débranchement

Avant de débrancher le pistolet du connecteur
de charge :
►

Si le véhicule est verrouillé, le déverrouiller
.
►

Si le véhicule est déverrouillé, le verrouiller
puis le déverrouiller .
Si le déverrouillage sélectif des portes
est activé, appuyer 2
fois sur le bouton
de déverrouillage de la télécommande pour
débrancher le pistolet.
L'extinction du voyant rouge dans la trappe
confirme le déverrouillage du pistolet.
►

Dans les
30 secondes, retirer le pistolet de
charge.
Charge domestique (mode 2)
La fin de la charge est indiquée par l'allumage
fixe du voyant vert CHARGE sur le boîtier de
contrôle et par l'allumage vert fixe des guides
lumineux dans la trappe.
►

Après débranchement, remettre le couvercle
de protection du pistolet et refermer la trappe de
charge.

165
Informations pratiques

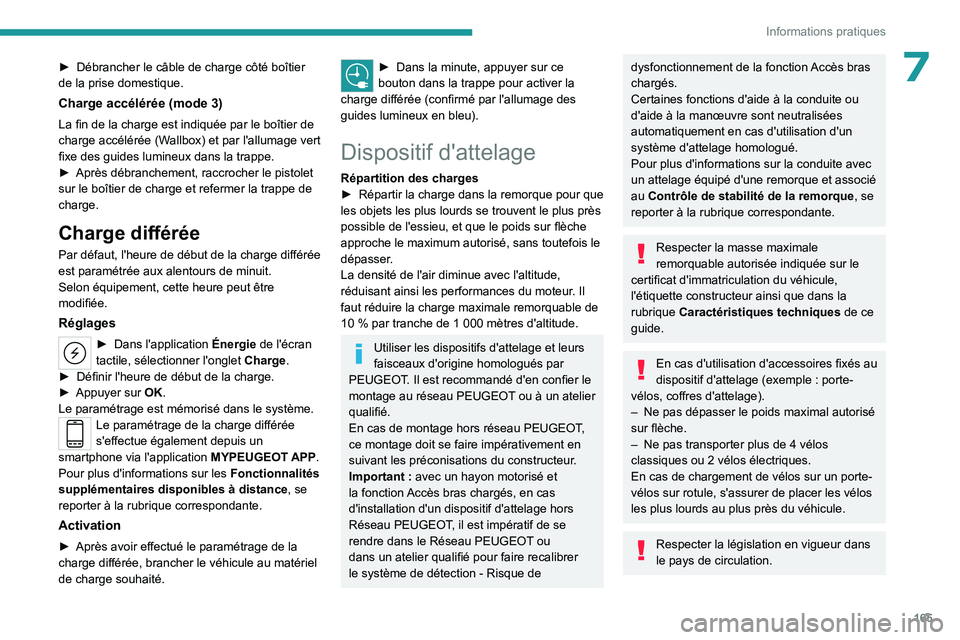

7► Débrancher le câble de charge côté boîtier
de la prise domestique.
Charge accélérée (mode 3)
La fin de la charge est indiquée par le boîtier de
charge accélérée (Wallbox) et par l'allumage vert
fixe des guides lumineux dans la trappe.
►

Après débranchement, raccrocher le pistolet
sur le boîtier de charge et refermer la trappe de
charge.
Charge différée
Par défaut, l'heure de début de la charge différée
est paramétrée aux alentours de minuit.
Selon équipement, cette heure peut être
modifiée.
Réglages
► Dans l'ap plication Énergie de l'écran
tactile, sélectionner l'onglet Charge.
►

Définir l'heure de début de la charge.
►


Appuyer sur
OK.
Le paramétrage est mémorisé dans le système.
Le paramétrage de la charge différée
s'effectue également depuis un
smartphone via l'application MYPEUGEOT APP.
Pour plus d'informations sur les Fonctionnalités
supplémentaires disponibles à distance , se
reporter à la rubrique correspondante.
Activation
► Après avoir effectué le paramétrage de la
charge différée, brancher le véhicule au matériel
de charge souhaité.
► Dans la minute, appuyer sur ce
bouton dans la trappe pour activer la
charge différée (confirmé par l'allumage des
guides lumineux en bleu).
Dispositif d'attelage
Répartition des charges
► Répartir la charge dans la remorque pour que
les objets les plus lourds se trouvent le plus près
possible de l'essieu, et que le poids sur flèche
approche le maximum autorisé, sans toutefois le
dépasser
.
La densité de l'air diminue avec l'altitude,
réduisant ainsi les performances du moteur. Il
faut réduire la charge maximale remorquable de
10
% par tranche de 1 000 mètres d'altitude.
Utiliser les dispositifs d'attelage et leurs
faisceaux d'origine homologués par
PEUGEOT. Il est recommandé d'en confier le
montage au réseau PEUGEOT ou à un atelier
qualifié.
En cas de montage hors réseau PEUGEOT,
ce montage doit se faire impérativement en
suivant les préconisations du constructeur.
Important
: avec un hayon motorisé et
la fonction Accès bras chargés, en cas
d'installation d'un dispositif d'attelage hors
Réseau PEUGEOT, il est impératif de se
rendre dans le Réseau PEUGEOT ou
dans un atelier qualifié pour faire recalibrer
le système de détection
- Risque de
dysfonctionnement de la fonction Accès bras
chargés.
Certaines fonctions d'aide à la conduite ou
d'aide à la manœuvre sont neutralisées
automatiquement en cas d'utilisation d'un
système d'attelage homologué.
Pour plus d'informations sur la conduite avec
un attelage équipé d'une remorque et associé
au Contrôle de stabilité de la remorque , se
reporter à la rubrique correspondante.
Respecter la masse maximale
remorquable autorisée indiquée sur le
certificat d'immatriculation du véhicule,
l'étiquette constructeur ainsi que dans la
rubrique Caractéristiques techniques de ce
guide.
En cas d'utilisation d'accessoires fixés au
dispositif d'attelage (exemple : porte-
vélos, coffres d'attelage).
–

Ne pas dépasser le poids maximal autorisé
sur flèche.
–


Ne pas transporter plus de 4
vélos
classiques ou 2
vélos électriques.
En cas de chargement de vélos sur un porte-
vélos sur rotule, s'assurer de placer les vélos
les plus lourds au plus près du véhicule.
Respecter la législation en vigueur dans
le pays de circulation.

166
Informations pratiques

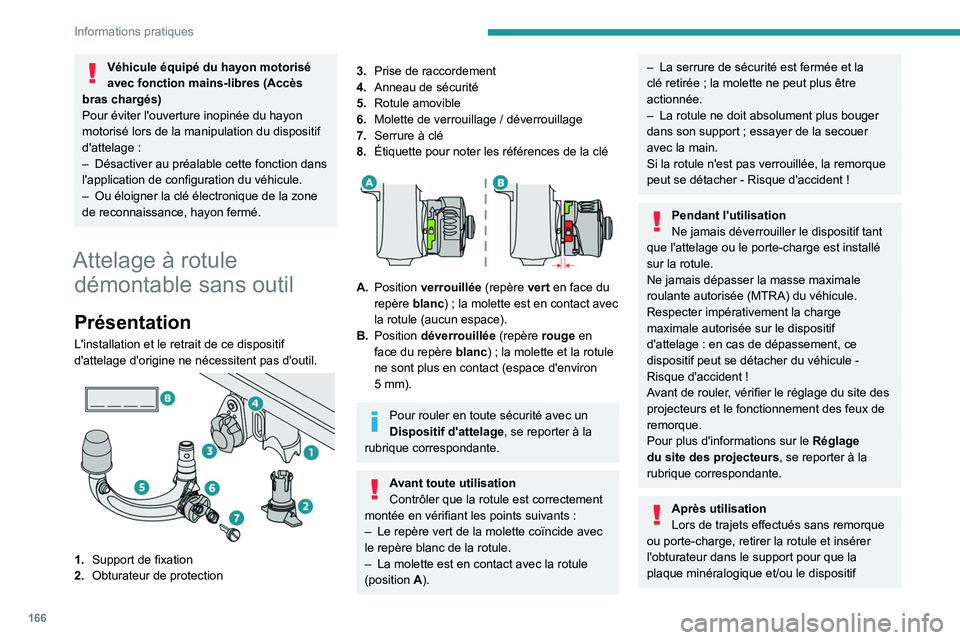

Véhicule équipé du hayon motorisé
avec fonction mains-libres (Accès
bras chargés)
Pour éviter l'ouverture inopinée du hayon
motorisé lors de la manipulation du dispositif
d'attelage
:
–

Désactiver au préalable cette fonction dans
l'application de configuration du véhicule.
–


Ou éloigner la clé électronique de la zone
de reconnaissance, hayon fermé.
Attelage à rotule démontable sans outil
Présentation
L'installation et le retrait de ce dispositif
d'attelage d'origine ne nécessitent pas d'outil.


1. Support de fixation
2. Obturateur de protection
3.Prise de raccordement
4. Anneau de sécurité
5. Rotule amovible
6. Molette de verrouillage
/ déverrouillage
7. Serrure à clé
8. Étiquette pour noter les références de la clé


A.Position verrouillée (repère vert en face du
repère blanc)
; la molette est en contact avec
la rotule (aucun espace).
B. Position déverrouillée (repère rouge en
face du repère blanc)
; la molette et la rotule
ne sont plus en contact (espace d'environ
5
mm).
Pour rouler en toute sécurité avec un
Dispositif d'attelage , se reporter à la
rubrique correspondante.
Avant toute utilisation
Contrôler que la rotule est correctement
montée en vérifiant les points suivants
:
–

Le repère vert de la molette coïncide avec
le repère blanc de la rotule.
–


La molette est en contact avec la rotule
(position


A
).
– La serrure de sécurité est fermée et la
clé retirée ; la molette ne peut plus être
actionnée.
–

La rotule ne doit absolument plus bouger
dans son support

; essayer de la secouer
avec la main.
Si la rotule n'est pas verrouillée, la remorque
peut se détacher
- Risque d'accident !
Pendant l'utilisation
Ne jamais déverrouiller le dispositif tant
que l'attelage ou le porte-charge est installé
sur la rotule.
Ne jamais dépasser la masse maximale
roulante autorisée (MTRA) du véhicule.
Respecter impérativement la charge
maximale autorisée sur le dispositif
d'attelage
: en cas de dépassement, ce
dispositif peut se détacher du véhicule
-
Risque d'accident
!
Avant de rouler, vérifier le réglage du site des
projecteurs et le fonctionnement des feux de
remorque.
Pour plus d'informations sur le Réglage
du site des projecteurs, se reporter à la
rubrique correspondante.
Après utilisation
Lors de trajets effectués sans remorque
ou porte-charge, retirer la rotule et insérer
l'obturateur dans le support pour que la
plaque minéralogique et/ou le dispositif

167
Informations pratiques

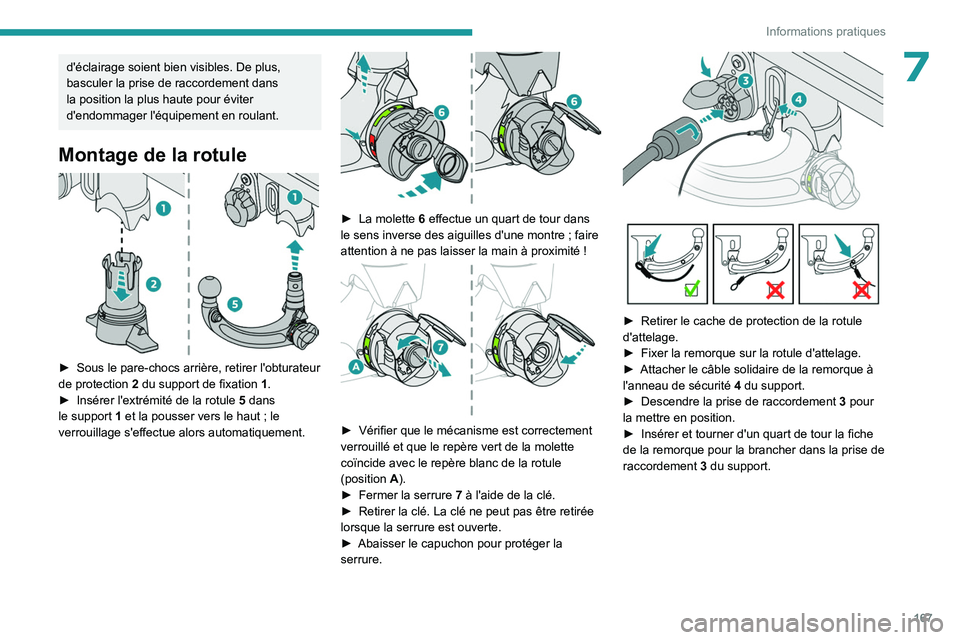

7d'éclairage soient bien visibles. De plus,
basculer la prise de raccordement dans
la position la plus haute pour éviter
d'endommager l'équipement en roulant.
Montage de la rotule

► Sous le pare-chocs arrière, retirer l'obturateur
de protection 2 du support de fixation 1 .
►

Insérer l'extrémité de la rotule

5
dans
le support
1 et la pousser vers le haut ; le
verrouillage s'effectue alors automatiquement.


► La molette 6 effectue un quart de tour dans
le sens inverse des aiguilles d'une montre ; faire
attention à ne pas laisser la main à proximité
!


► Vérifier que le mécanisme est correctement
verrouillé et que le repère vert de la molette
coïncide avec le repère blanc de la rotule
(position

A
).
►

Fermer la serrure
7 à l'aide de la clé.
►

Retirer la clé. La clé ne peut pas être retirée
lorsque la serrure est ouverte.
►


Abaisser le capuchon pour protéger la
serrure.


► Retirer le cache de protection de la rotule
d'attelage.
►

Fixer la remorque sur la rotule d'attelage.
►


Attacher le câble solidaire de la remorque à
l'anneau de sécurité


4
du support.
►

Descendre la prise de raccordement

3
pour
la mettre en position.
►

Insérer et tourner d'un quart de tour la fiche
de la remorque pour la brancher dans la prise de
raccordement


3
du support.

168
Informations pratiques

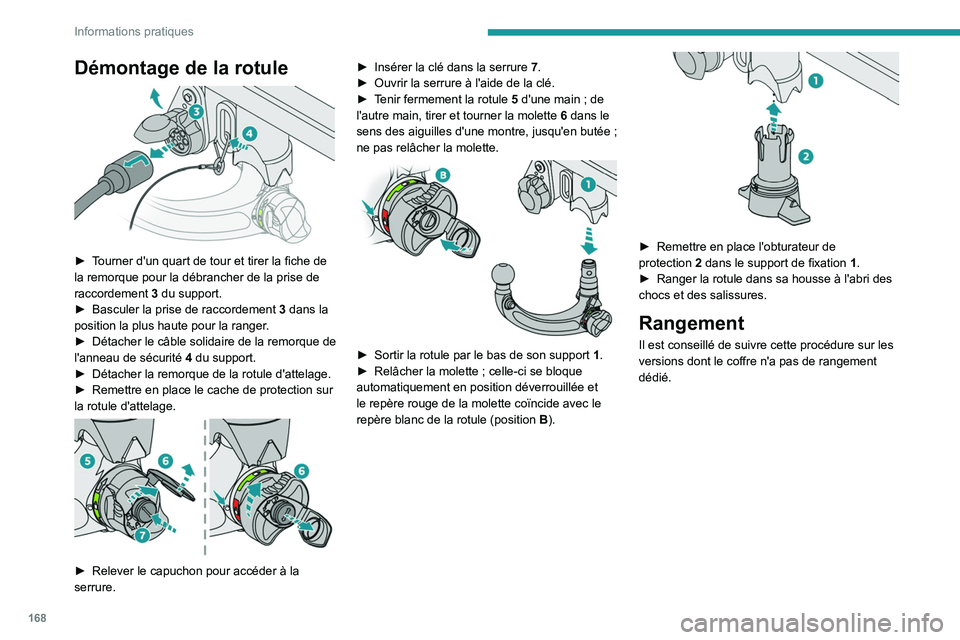

Démontage de la rotule

► Tourner d'un quart de tour et tirer la fiche de
la remorque pour la débrancher de la prise de
raccordement
3
du support.
►

Basculer la prise de raccordement

3
dans la
position la plus haute pour la ranger.
►

Détacher le câble solidaire de la remorque de
l'anneau de sécurité


4
du support.
►

Détacher la remorque de la rotule d'attelage.
►


Remettre en place le cache de protection sur
la rotule d'attelage.


► Relever le capuchon pour accéder à la
serrure. ►

Insérer la clé dans la serrure

7
.
►
Ouvrir la serrure à l'aide de la clé.
►

T
enir fermement la rotule
5
d'une main ; de
l'autre main, tirer et tourner la molette
6
dans le
sens des aiguilles d'une montre, jusqu'en butée ;
ne pas relâcher la molette.


► Sortir la rotule par le bas de son support 1 .
► Relâcher la molette ; celle-ci se bloque
automatiquement en position déverrouillée et
le repère rouge de la molette coïncide avec le
repère blanc de la rotule (position

B
).


► Remettre en place l'obturateur de
protection 2 dans le support de fixation 1 .
►

Ranger la rotule dans sa housse à l'abri des
chocs et des salissures.
Rangement
Il est conseillé de suivre cette procédure sur les
versions dont le coffre n'a pas de rangement
dédié.
