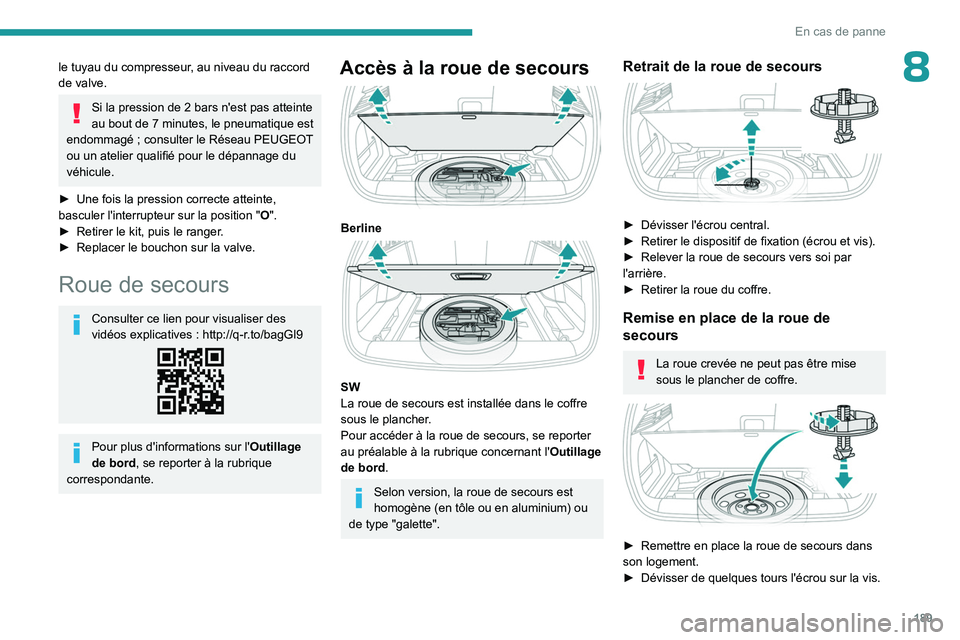

189
En cas de panne
8le tuyau du compresseur, au niveau du raccord
de valve.
Si la pression de 2 bars n'est pas atteinte
au bout de 7 minutes, le pneumatique est
endommagé
; consulter le Réseau PEUGEOT
ou un atelier qualifié pour le dépannage du
véhicule.
â–º

Une fois la pression correcte atteinte,
basculer l'interrupteur sur la position

"O".
â–º

Retirer le kit, puis le ranger
.
â–º

Replacer le bouchon sur la valve.
Roue de secours
Consulter ce lien pour visualiser des
vidéos explicatives : http://q-r.to/bagGl9
Pour plus d'informations sur l' Outillage
de bord, se reporter à la rubrique
correspondante.
Accès à la roue de secours

Berline

SW
La roue de secours est installée dans le coffre
sous le plancher.
Pour accéder à la roue de secours, se reporter
au préalable à la rubrique concernant l' Outillage
de bord.
Selon version, la roue de secours est
homogène (en tôle ou en aluminium) ou
de type "galette".
Retrait de la roue de secours

► Dévisser l'écrou central.
► Retirer le dispositif de fixation (écrou et vis).
â–º

Relever la roue de secours vers soi par
l'arrière.
â–º


Retirer la roue du coffre.
Remise en place de la roue de
secours
La roue crevée ne peut pas être mise
sous le plancher de coffre.


â–º Remettre en place la roue de secours dans
son logement.
â–º

Dévisser de quelques tours l'écrou sur la vis.

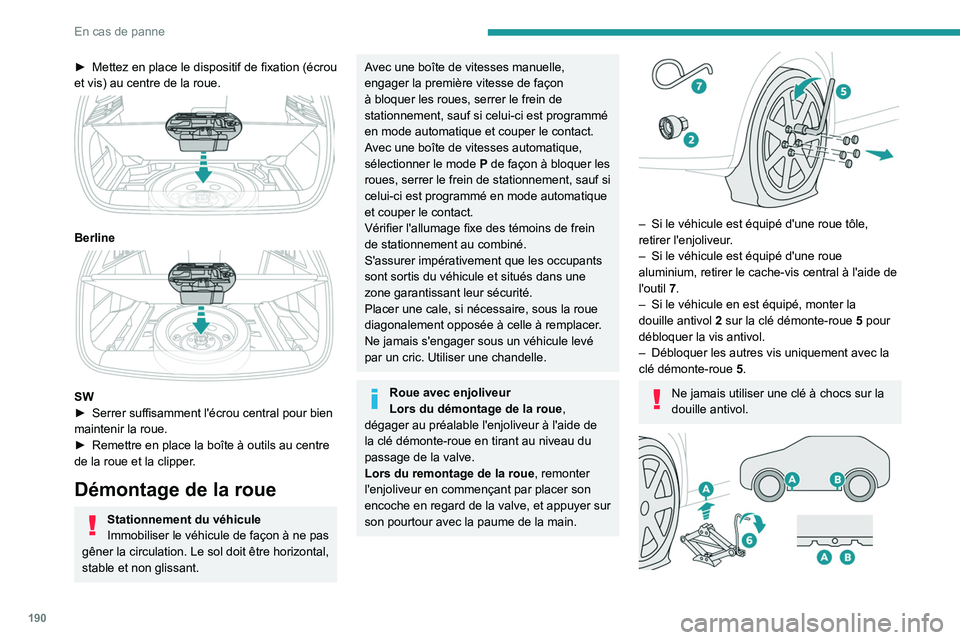

190
En cas de panne
► Mettez en place le dispositif de fixation (écrou
et vis) au centre de la roue.


Berline

SW
► Serrer suffisamment l'écrou central pour bien
maintenir la roue.
â–º

Remettre en place la boîte à outils au centre
de la roue et la clipper

.
Démontage de la roue
Stationnement du véhicule
Immobiliser le véhicule de façon à ne pas
gêner la circulation. Le sol doit être horizontal,
stable et non glissant.
Avec une boîte de vitesses manuelle,
engager la première vitesse de façon
à bloquer les roues, serrer le frein de
stationnement, sauf si celui-ci est programmé
en mode automatique et couper le contact.
Avec une boîte de vitesses automatique,
sélectionner le mode

P
de façon à bloquer les
roues, serrer le frein de stationnement, sauf si
celui-ci est programmé en mode automatique
et couper le contact.
Vérifier l'allumage fixe des témoins de frein
de stationnement au combiné.
S'assurer impérativement que les occupants
sont sortis du véhicule et situés dans une
zone garantissant leur sécurité.
Placer une cale, si nécessaire, sous la roue
diagonalement opposée à celle à remplacer.
Ne jamais s'engager sous un véhicule levé
par un cric. Utiliser une chandelle.
Roue avec enjoliveur
Lors du démontage de la roue ,
dégager au préalable l'enjoliveur à l'aide de
la clé démonte-roue en tirant au niveau du
passage de la valve.
Lors du remontage de la roue , remonter
l'enjoliveur en commençant par placer son
encoche en regard de la valve, et appuyer sur
son pourtour avec la paume de la main.


– Si le véhicule est équipé d'une roue tôle,
retirer l'enjoliveur .
–

Si le véhicule est équipé d'une roue
aluminium, retirer le cache-vis central à l'aide de
l'outil

7.
–

Si le véhicule en est équipé, monter la
douille antivol


2
sur la clé démonte-roue
5
pour
débloquer la vis antivol.
–

Débloquer les autres vis uniquement avec la
clé démonte-roue


5
.
Ne jamais utiliser une clé à chocs sur la
douille antivol.

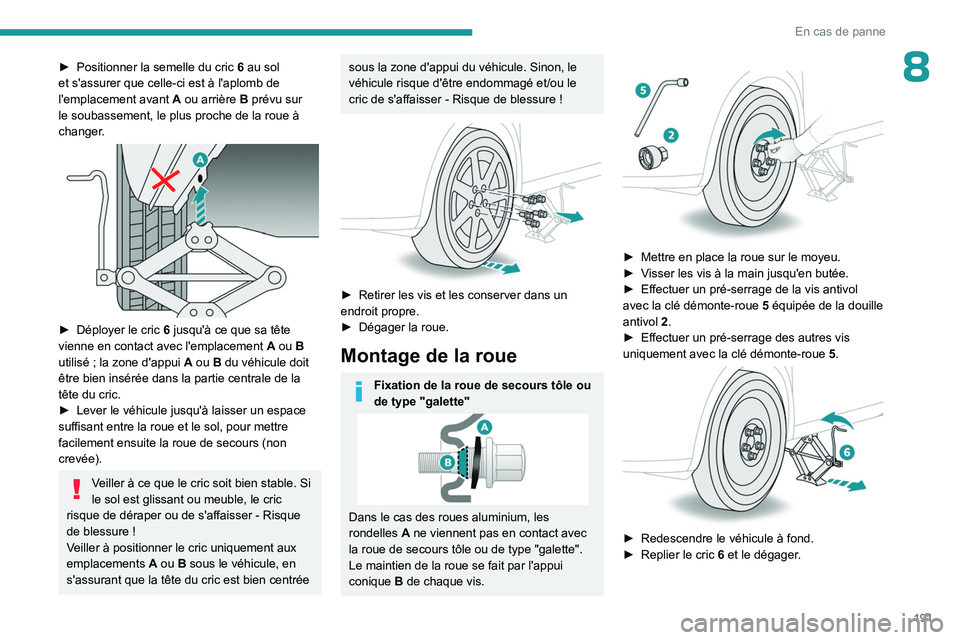

191
En cas de panne
8â–º Positionner la semelle du cric 6 au sol
et s'assurer que celle-ci est à l'aplomb de
l'emplacement avant

A
ou arrière B prévu sur
le soubassement, le plus proche de la roue à
changer.


► Déployer le cric 6 jusqu'à ce que sa tête
vienne en contact avec l'emplacement A ou B
utilisé
; la zone d'appui
A
ou B du véhicule doit
être bien insérée dans la partie centrale de la
tête du cric.
â–º

Lever le véhicule jusqu'à laisser un espace
suffisant entre la roue et le sol, pour mettre
facilement ensuite la roue de secours (non
crevée).
Veiller à ce que le cric soit bien stable. Si
le sol est glissant ou meuble, le cric
risque de déraper ou de s'affaisser
- Risque
de blessure
!
Veiller à positionner le cric uniquement aux
emplacements

A
ou B sous le véhicule, en
s'assurant que la tête du cric est bien centrée
sous la zone d'appui du véhicule. Sinon, le
véhicule risque d'être endommagé et/ou le
cric de s'affaisser
- Risque de blessure !


â–º Retirer les vis et les conserver dans un
endroit propre.
â–º

Dégager la roue.
Montage de la roue
Fixation de la roue de secours tôle ou
de type "galette"
Dans le cas des roues aluminium, les
rondelles A ne viennent pas en contact avec
la roue de secours tôle ou de type "galette".
Le maintien de la roue se fait par l'appui
conique

B
de chaque vis.


â–º Mettre en place la roue sur le moyeu.
► V isser les vis à la main jusqu'en butée.
â–º

Effectuer un pré-serrage de la vis antivol
avec la clé démonte-roue


5
équipée de la douille
antivol
2.
â–º

Effectuer un pré-serrage des autres vis
uniquement avec la clé démonte-roue


5
.


► Redescendre le véhicule à fond.
► Replier le cric 6 et le dégager.

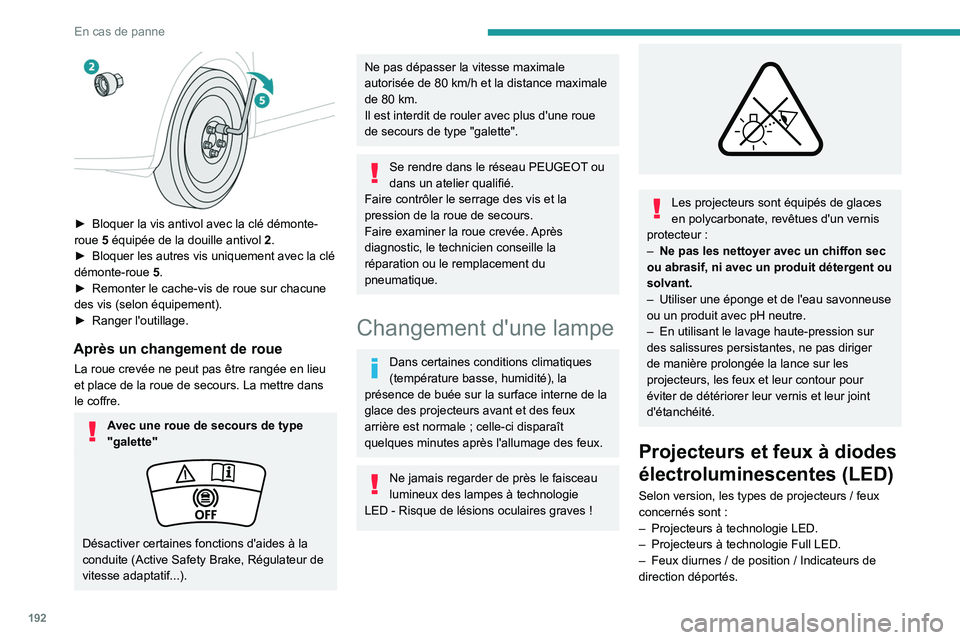

192
En cas de panne

► Bloquer la vis antivol avec la clé démonte-
roue 5 équipée de la douille antivol 2 .
â–º

Bloquer les autres vis uniquement avec la clé
démonte-roue


5
.
â–º

Remonter le cache-vis de roue sur chacune
des vis (selon équipement).
â–º


Ranger l'outillage.
Après un changement de roue
La roue crevée ne peut pas être rangée en lieu
et place de la roue de secours. La mettre dans
le coffre.
Avec une roue de secours de type
"galette"
Désactiver certaines fonctions d'aides à la
conduite (Active Safety Brake, Régulateur de
vitesse adaptatif...).
Ne pas dépasser la vitesse maximale
autorisée de 80 km/h et la distance maximale
de 80
km.
Il est interdit de rouler avec plus d'une roue
de secours de type "galette".
Se rendre dans le réseau PEUGEOT ou
dans un atelier qualifié.
Faire contrôler le serrage des vis et la
pression de la roue de secours.
Faire examiner la roue crevée. Après
diagnostic, le technicien conseille la
réparation ou le remplacement du
pneumatique.
Changement d'une lampe
Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la surface interne de la
glace des projecteurs avant et des feux
arrière est normale
; celle-ci disparaît
quelques minutes après l'allumage des feux.
Ne jamais regarder de près le faisceau
lumineux des lampes à technologie
LED
- Risque de lésions oculaires graves !


Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur
:
–

Ne pas les nettoyer avec un chiffon sec
ou abrasif, ni avec un produit détergent ou
solvant.
–


Utiliser une éponge et de l'eau savonneuse
ou un produit avec pH neutre.
–


En utilisant le lavage haute-pression sur
des salissures persistantes, ne pas diriger
de manière prolongée la lance sur les
projecteurs, les feux et leur contour pour
éviter de détériorer leur vernis et leur joint
d'étanchéité.
Projecteurs et feux à diodes
électroluminescentes (LED)
Selon version, les types de projecteurs / feux
concernés sont :
–

Projecteurs à technologie LED.
–


Projecteurs à technologie Full LED.
–


Feux diurnes
/ de position / Indicateurs de
direction déportés.

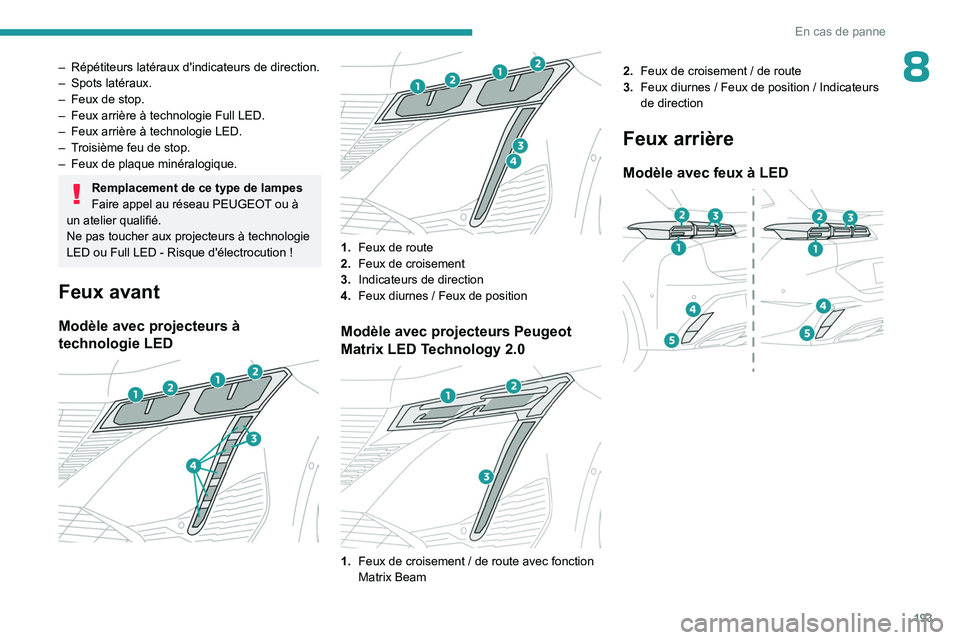

193
En cas de panne
8– Répétiteurs latéraux d'indicateurs de direction.
– Spots latéraux.
–

Feux de stop.
–


Feux arrière à technologie Full LED.
–


Feux arrière à technologie LED.
–


T
roisième feu de stop.
–

Feux de plaque minéralogique.
Remplacement de ce type de lampes
Faire appel au réseau PEUGEOT ou à
un atelier qualifié.
Ne pas toucher aux projecteurs à technologie
LED ou Full LED
- Risque d'électrocution !
Feux avant
Modèle avec projecteurs à
technologie LED




1. Feux de route
2. Feux de croisement
3. Indicateurs de direction
4. Feux diurnes
/ Feux de position
Modèle avec projecteurs Peugeot
Matrix LED Technology 2.0


1.Feux de croisement / de route avec fonction
Matrix Beam 2.
Feux de croisement / de route
3. Feux diurnes / Feux de position / Indicateurs
de direction
Feux arrière
Modèle avec feux à LED

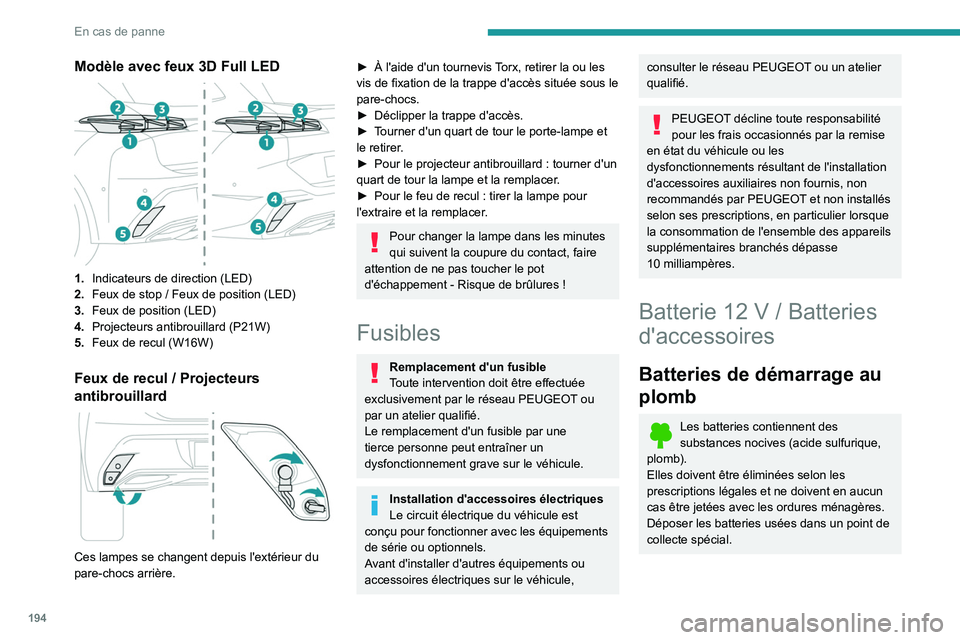

194
En cas de panne
Modèle avec feux 3D Full LED

1.Indicateurs de direction (LED)
2. Feux de stop
/ Feux de position (LED)
3. Feux de position (LED)
4. Projecteurs antibrouillard (P21W)
5. Feux de recul (W16W)
Feux de recul / Projecteurs
antibrouillard


Ces lampes se changent depuis l'extérieur du
pare-chocs arrière.
► À l'aide d'un tournevis T orx, retirer la ou les
vis de fixation de la trappe d'accès située sous le
pare-chocs.
â–º

Déclipper la trappe d'accès.
â–º


T
ourner d'un quart de tour le porte-lampe et
le retirer.
â–º

Pour le projecteur antibrouillard
: tourner d'un
quart de tour la lampe et la remplacer.
â–º

Pour le feu de recul
: tirer la lampe pour
l'extraire et la remplacer.
Pour changer la lampe dans les minutes
qui suivent la coupure du contact, faire
attention de ne pas toucher le pot
d'échappement
- Risque de brûlures !
Fusibles
Remplacement d'un fusible
Toute intervention doit être effectuée
exclusivement par le réseau PEUGEOT ou
par un atelier qualifié.
Le remplacement d'un fusible par une
tierce personne peut entraîner un
dysfonctionnement grave sur le véhicule.
Installation d'accessoires électriques
Le circuit électrique du véhicule est
conçu pour fonctionner avec les équipements
de série ou optionnels.
Avant d'installer d'autres équipements ou
accessoires électriques sur le véhicule,
consulter le réseau PEUGEOT ou un atelier
qualifié.
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la remise
en état du véhicule ou les
dysfonctionnements résultant de l'installation
d'accessoires auxiliaires non fournis, non
recommandés par PEUGEOT et non installés
selon ses prescriptions, en particulier lorsque
la consommation de l'ensemble des appareils
supplémentaires branchés dépasse
10

milliampères.
Batterie 12 V / Batteries
d'accessoires
Batteries de démarrage au
plomb
Les batteries contiennent des
substances nocives (acide sulfurique,
plomb).
Elles doivent être éliminées selon les
prescriptions légales et ne doivent en aucun
cas être jetées avec les ordures ménagères.
Déposer les batteries usées dans un point de
collecte spécial.

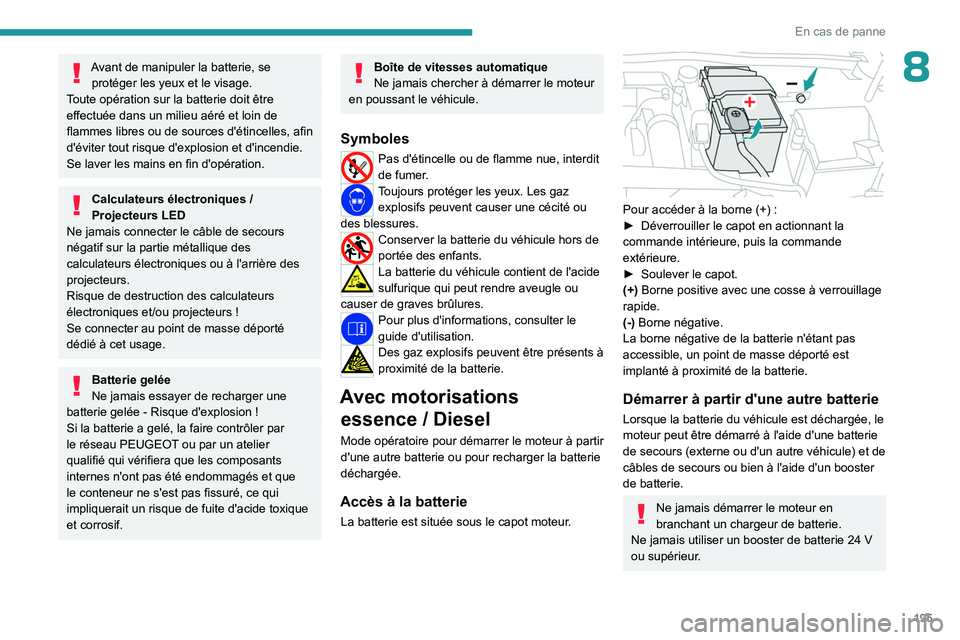

195
En cas de panne
8Avant de manipuler la batterie, se protéger les yeux et le visage.
Toute opération sur la batterie doit être
effectuée dans un milieu aéré et loin de
flammes libres ou de sources d'étincelles, afin
d'éviter tout risque d'explosion et d'incendie.
Se laver les mains en fin d'opération.
Calculateurs électroniques /
Projecteurs LED
Ne jamais connecter le câble de secours
négatif sur la partie métallique des
calculateurs électroniques ou à l'arrière des
projecteurs.
Risque de destruction des calculateurs
électroniques et/ou projecteurs
!
Se connecter au point de masse déporté
dédié à cet usage.
Batterie gelée
Ne jamais essayer de recharger une
batterie gelée
- Risque d'explosion !
Si la batterie a gelé, la faire contrôler par
le réseau PEUGEOT ou par un atelier
qualifié qui vérifiera que les composants
internes n'ont pas été endommagés et que
le conteneur ne s'est pas fissuré, ce qui
impliquerait un risque de fuite d'acide toxique
et corrosif.
Boîte de vitesses automatique
Ne jamais chercher à démarrer le moteur
en poussant le véhicule.
Symboles
Pas d'étincelle ou de flamme nue, interdit
de fumer.
Toujours protéger les yeux. Les gaz explosifs peuvent causer une cécité ou
des blessures.
Conserver la batterie du véhicule hors de
portée des enfants.
La batterie du véhicule contient de l'acide
sulfurique qui peut rendre aveugle ou
causer de graves brûlures.
Pour plus d'informations, consulter le
guide d'utilisation.
Des gaz explosifs peuvent être présents à
proximité de la batterie.
Avec motorisations essence / Diesel
Mode opératoire pour démarrer le moteur à partir
d'une autre batterie ou pour recharger la batterie
déchargée.
Accès à la batterie
La batterie est située sous le capot moteur.

Pour accéder à la borne (+) :
► Déverrouiller le capot en actionnant la
commande intérieure, puis la commande
extérieure.
â–º

Soulever le capot.
(+)

Borne positive avec une cosse à verrouillage
rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, un point de masse déporté est
implanté à proximité de la batterie.
Démarrer à partir d'une autre batterie
Lorsque la batterie du véhicule est déchargée, le
moteur peut être démarré à l'aide d'une batterie
de secours (externe ou d'un autre véhicule) et de
câbles de secours ou bien à l'aide d'un booster
de batterie.
Ne jamais démarrer le moteur en
branchant un chargeur de batterie.
Ne jamais utiliser un booster de batterie 24
V
ou supérieur.

196
En cas de panne

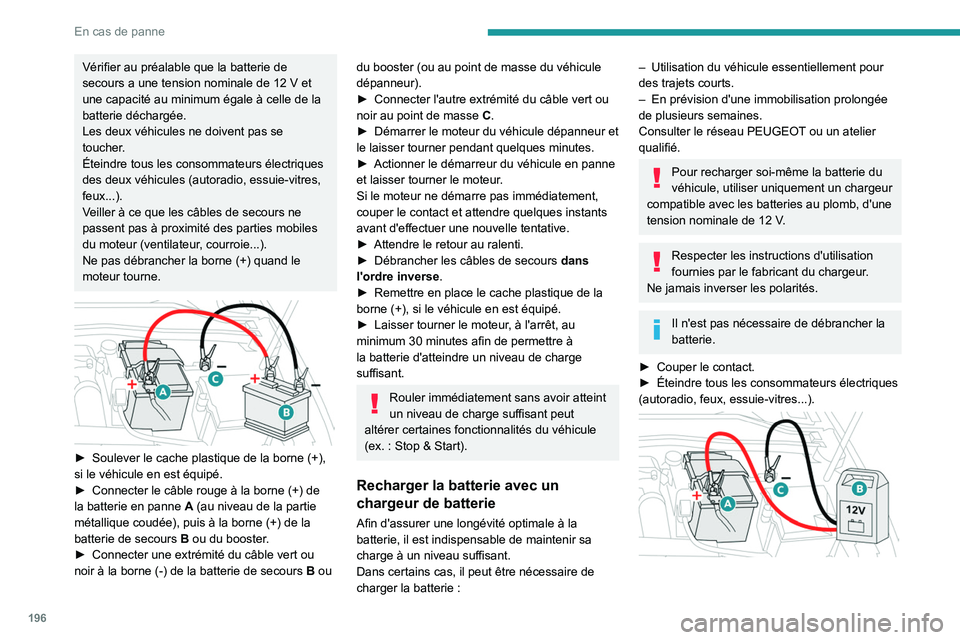

Vérifier au préalable que la batterie de
secours a une tension nominale de 12 V et
une capacité au minimum égale à celle de la
batterie déchargée.
Les deux véhicules ne doivent pas se
toucher.
Éteindre tous les consommateurs électriques
des deux véhicules (autoradio, essuie-vitres,
feux...).
Veiller à ce que les câbles de secours ne
passent pas à proximité des parties mobiles
du moteur (ventilateur, courroie...).
Ne pas débrancher la borne
(+) quand le
moteur tourne.


â–º Soulever le cache plastique de la borne (+),
si le véhicule en est équipé.
â–º

Connecter le câble rouge à la borne
(+) de
la batterie en panne

A
(au niveau de la partie
métallique coudée), puis à la borne
(+) de la
batterie de secours

B
ou du booster.
â–º

Connecter une extrémité du câble vert ou
noir à la borne

(-) de la batterie de secours
B
ou
du booster (ou au point de masse du véhicule
dépanneur).
â–º
Connecter l'autre extrémité du câble vert ou
noir au point de masse


C
.
â–º

Démarrer le moteur du véhicule dépanneur et
le laisser tourner pendant quelques minutes.
â–º


Actionner le démarreur du véhicule en panne
et laisser tourner le moteur

.
Si le moteur ne démarre pas immédiatement,
couper le contact et attendre quelques instants
avant d'effectuer une nouvelle tentative.
â–º

Attendre le retour au ralenti.
â–º


Débrancher les câbles de secours dans
l'ordre inverse

.
â–º

Remettre en place le cache plastique de la
borne

(+), si le véhicule en est équipé.
â–º

Laisser tourner le moteur
, à l'arrêt, au
minimum 30
minutes afin de permettre à
la batterie d'atteindre un niveau de charge
suffisant.
Rouler immédiatement sans avoir atteint
un niveau de charge suffisant peut
altérer certaines fonctionnalités du véhicule
(ex.

: Stop & Start).
Recharger la batterie avec un
chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie, il est indispensable de maintenir sa
charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie
:
– Utilisation du véhicule essentiellement pour
des trajets courts.
–

En prévision d'une immobilisation prolongée
de plusieurs semaines.
Consulter le réseau PEUGEOT

ou un atelier
qualifié.
Pour recharger soi-même la batterie du
véhicule, utiliser uniquement un chargeur
compatible avec les batteries au plomb, d'une
tension nominale de 12
V.
Respecter les instructions d'utilisation
fournies par le fabricant du chargeur.
Ne jamais inverser les polarités.
Il n'est pas nécessaire de débrancher la
batterie.
â–º

Couper le contact.
â–º


Éteindre tous les consommateurs électriques
(autoradio, feux, essuie-vitres...).

197
En cas de panne

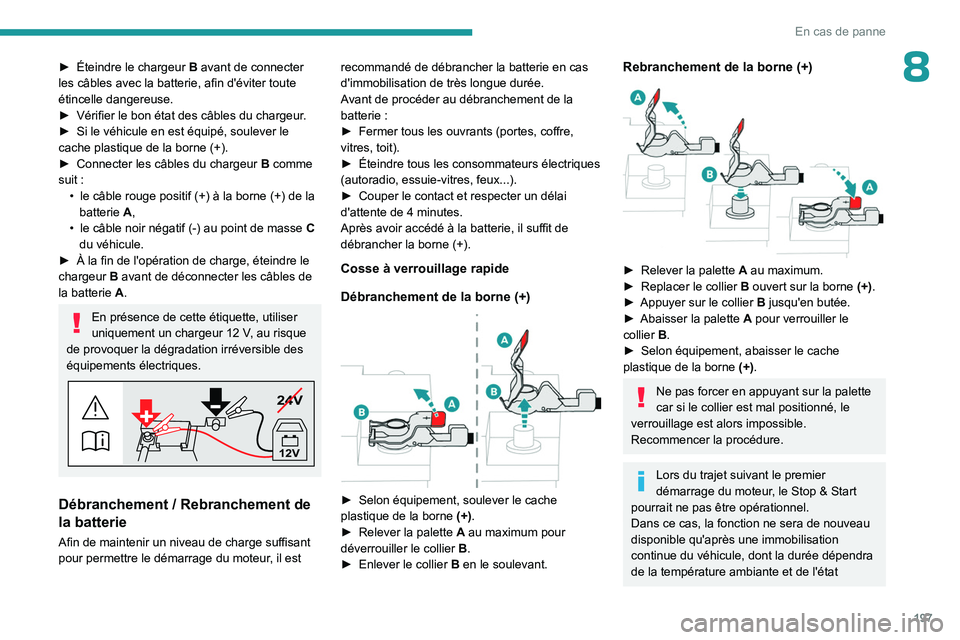

8► Éteindre le chargeur B avant de connecter
les câbles avec la batterie, afin d'éviter toute
étincelle dangereuse.
â–º

Vérifier le bon état des câbles du chargeur
.
â–º

Si le véhicule en est équipé, soulever le
cache plastique de la borne

(+).
â–º

Connecter les câbles du chargeur

B
comme
suit
:
•

le câble rouge positif
(+) à la borne (+) de la
batterie
A,
•

le câble noir négatif
(-) au point de masse
C

du véhicule.
â–º

À la fin de l'opération de charge, éteindre le
chargeur


B
avant de déconnecter les câbles de
la batterie
A.
En présence de cette étiquette, utiliser
uniquement un chargeur 12 V, au risque
de provoquer la dégradation irréversible des
équipements électriques.
24V
12V
Débranchement / Rebranchement de
la batterie
Afin de maintenir un niveau de charge suffisant
pour permettre le démarrage du moteur, il est recommandé de débrancher la batterie en cas
d'immobilisation de très longue durée.
Avant de procéder au débranchement de la
batterie
:
â–º
Fermer tous les ouvrants (portes, coffre,
vitres, toit).
â–º

Éteindre tous les consommateurs électriques
(autoradio, essuie-vitres, feux...).
â–º

Couper le contact et respecter un délai
d'attente de 4
minutes.
Après avoir accédé à la batterie, il suffit de
débrancher la borne (+).
Cosse à verrouillage rapide
Débranchement de la borne
(+)


► Selon équipement, soulever le cache
plastique de la borne (+) .
â–º

Relever la palette

A
au maximum pour
déverrouiller le collier

B
.
â–º

Enlever le collier

B
en le soulevant.
Rebranchement de la borne (+)

â–º Relever la palette A au maximum.
â–º Replacer le collier B ouvert sur la borne (+).
â–º

Appuyer sur le collier

B
jusqu'en butée.
â–º

Abaisser la palette

A
pour verrouiller le
collier

B
.
â–º

Selon équipement, abaisser le cache
plastique de la borne


(+)
.
Ne pas forcer en appuyant sur la palette
car si le collier est mal positionné, le
verrouillage est alors impossible.
Recommencer la procédure.
Lors du trajet suivant le premier
démarrage du moteur, le Stop & Start
pourrait ne pas être opérationnel.
Dans ce cas, la fonction ne sera de nouveau
disponible qu'après une immobilisation
continue du véhicule, dont la durée dépendra
de la température ambiante et de l'état

198
En cas de panne

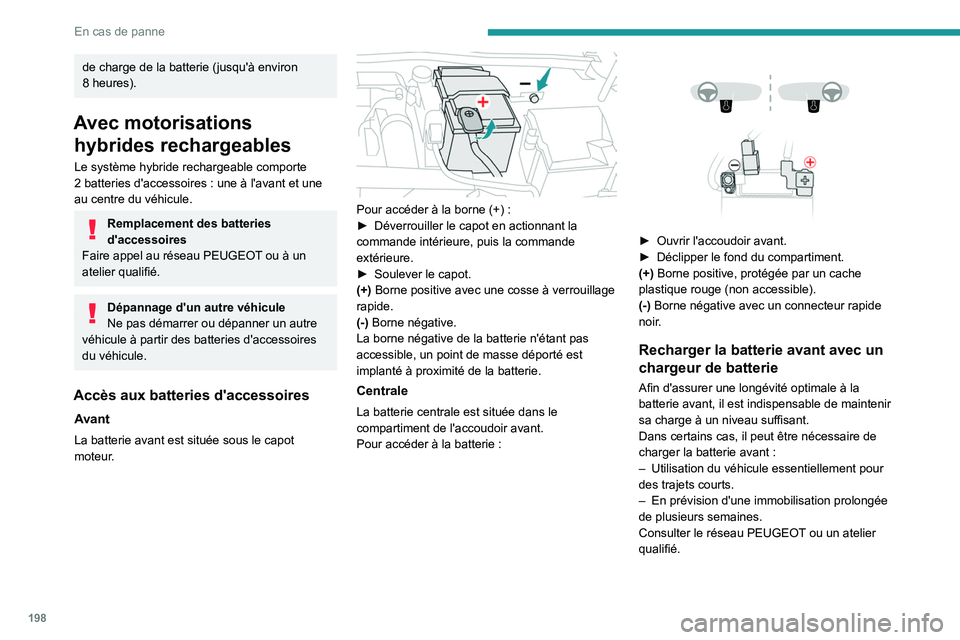

de charge de la batterie (jusqu'à environ
8 heures).
Avec motorisations hybrides rechargeables
Le système hybride rechargeable comporte
2
batteries d'accessoires : une à l'avant et une
au centre du véhicule.
Remplacement des batteries
d'accessoires
Faire appel au réseau PEUGEOT ou à un
atelier qualifié.
Dépannage d'un autre véhicule
Ne pas démarrer ou dépanner un autre
véhicule à partir des batteries d'accessoires
du véhicule.
Accès aux batteries d'accessoires
Avant
La batterie avant est située sous le capot
moteur.


Pour accéder à la borne (+) :
► Déverrouiller le capot en actionnant la
commande intérieure, puis la commande
extérieure.
â–º

Soulever le capot.
(+)

Borne positive avec une cosse à verrouillage
rapide.
(-) Borne négative.
La borne négative de la batterie n'étant pas
accessible, un point de masse déporté est
implanté à proximité de la batterie.
Centrale
La batterie centrale est située dans le
compartiment de l'accoudoir avant.
Pour accéder à la batterie
:




â–º Ouvrir l'accoudoir avant.
► Déclipper le fond du compartiment.
(+)
Borne positive, protégée par un cache
plastique rouge (non accessible).
(-) Borne négative avec un connecteur rapide
noir.
Recharger la batterie avant avec un
chargeur de batterie
Afin d'assurer une longévité optimale à la
batterie avant, il est indispensable de maintenir
sa charge à un niveau suffisant.
Dans certains cas, il peut être nécessaire de
charger la batterie avant
:
–

Utilisation du véhicule essentiellement pour
des trajets courts.
–


En prévision d'une immobilisation prolongée
de plusieurs semaines.
Consulter le réseau PEUGEOT

ou un atelier
qualifié.
