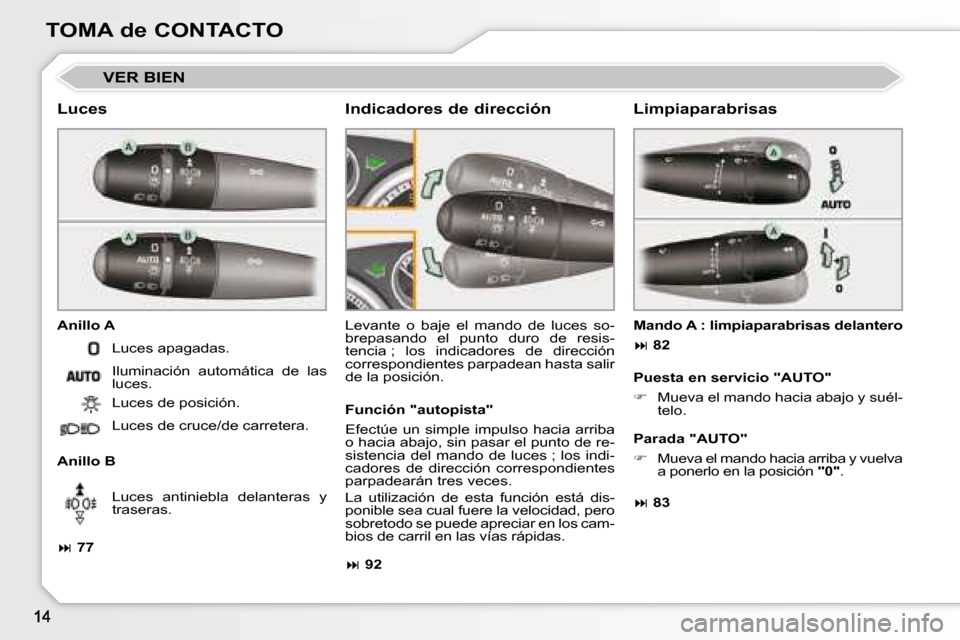

Page 11 of 221
TOMA de CONTACTO
V E R B I E N
Luces
Anillo A
Anillo B L e v a n t e o b a j e e l m a n d o d e l u c e s s o -
brepasando el punto duro de resis-
tencia ; los indicadores de dirección
correspondientes parpadean hasta salir
de la posición.
Indicadores de dirección
P u e s t a e n s e r v i c i o " A U T O "
M u e v a e l m a n d o h a c i a a b a j o y s u é l -
telo.
77 Luces apagadas.
Iluminación automática de las
luces.
Luces de posición.
Luces de cruce/de carretera.
Luces antiniebla delanteras y
traseras.
M a n d o A : l i m p i a p a r a b r i s a s d e l a n t e r o
82
Limpiaparabrisas
P a r a d a " A U T O "
Mueva el mando hacia arriba y vuelva
a ponerlo en la posición " 0 " .
F u n c i ó n " a u t o p i s t a "
Efectúe un simple impulso hacia arriba
o h a c i a a b a j o , s i n p a s a r e l p u n t o d e r e -
sistencia del mando de luces ; los indi-
cadores de dirección correspondientes
parpadearán tres veces.
La utilización de esta función está dis-
ponible sea cual fuere la velocidad, pero
sobretodo se puede apreciar en los cam-
bios de carril en las vías rápidas.
92
83
Page 12 of 221
–

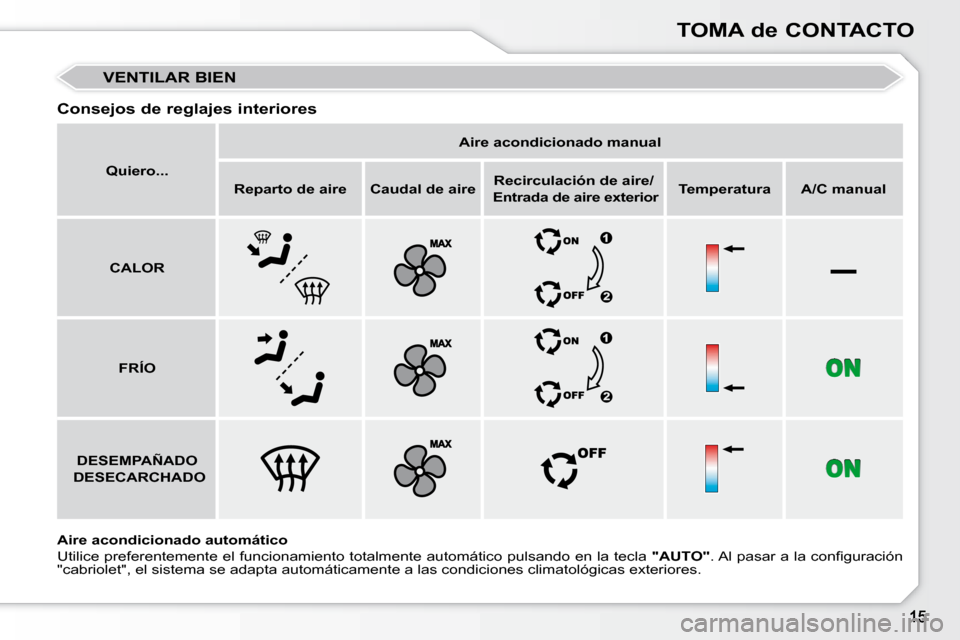

TOMA de CONTACTO
V E N T I L A R B I E N
Consejos de reglajes interiores
Aire acondicionado automático
Utilice preferentemente el funcionamiento totalmente automá tico pulsando en la tecla " A U T O " . A l p a s a r a l a c o n fi g u r a c i ó n
"cabriolet", el sistema se adapta automáticamente a las condicio nes climatológicas exteriores.
Quiero...
Aire acondicionado manual
Reparto de aire Caudal de aire
Recirculación de aire/
Entrada de aire exterior
Temperatura A/C manual
CALOR
FRÍO
DESEMPAÑADO
DESECARCHADO

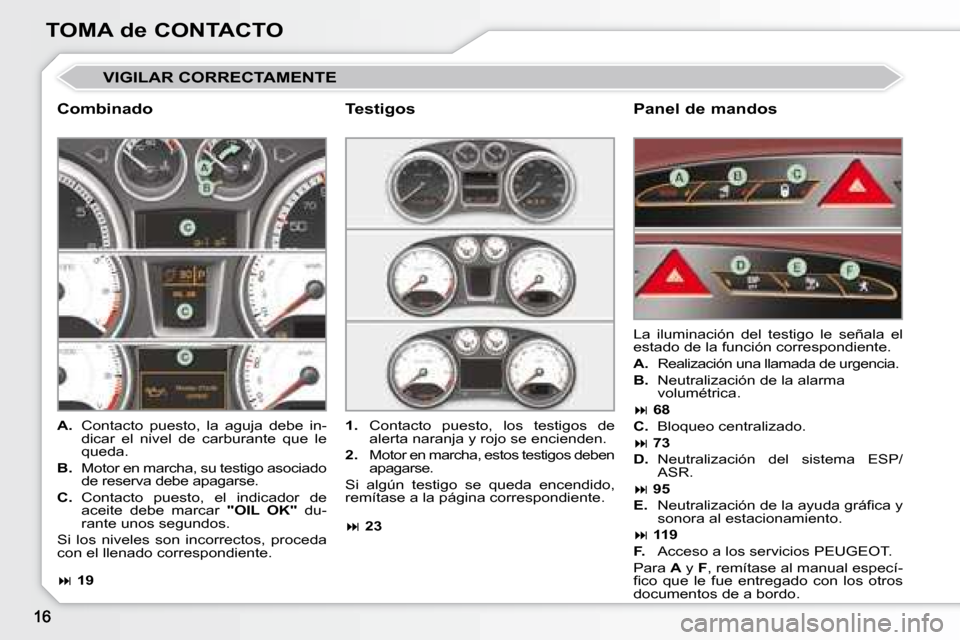

Page 13 of 221
TOMA de CONTACTO
V I G I L A R C O R R E C T A M E N T E
Combinado Panel de mandos
A. C o n t a c t o p u e s t o , l a a g u j a d e b e i n -
dicar el nivel de carburante que le
queda.
B. Motor en marcha, su testigo asociado
de reserva debe apagarse.
C. Contacto puesto, el indicador de
aceite debe marcar " O I L O K " du-
rante unos segundos.
Si los niveles son incorrectos, proceda
con el llenado correspondiente. La iluminación del testigo le señala el
estado de la función correspondiente.
A. Realización una llamada de urgencia.
B. Neutralización de la alarma
volumétrica.
68
C. Bloqueo centralizado.
73
D. Neutralización del sistema ESP/
ASR.
95
E. N e u t r a l i z a c i ó n d e l a a y u d a g r á fi c a y
sonora al estacionamiento.
119
F. Acceso a los servicios PEUGEOT.
Para A y F , remítase al manual especí-
fi c o q u e l e f u e e n t r e g a d o c o n l o s o t r o s
documentos de a bordo.
1. Contacto puesto, los testigos de
a l e r t a n a r a n j a y r o j o s e e n c i e n d e n .
2. Motor en marcha, estos testigos deben
apagarse.
Si algún testigo se queda encendido,
remítase a la página correspondiente.
Testigos
19
23

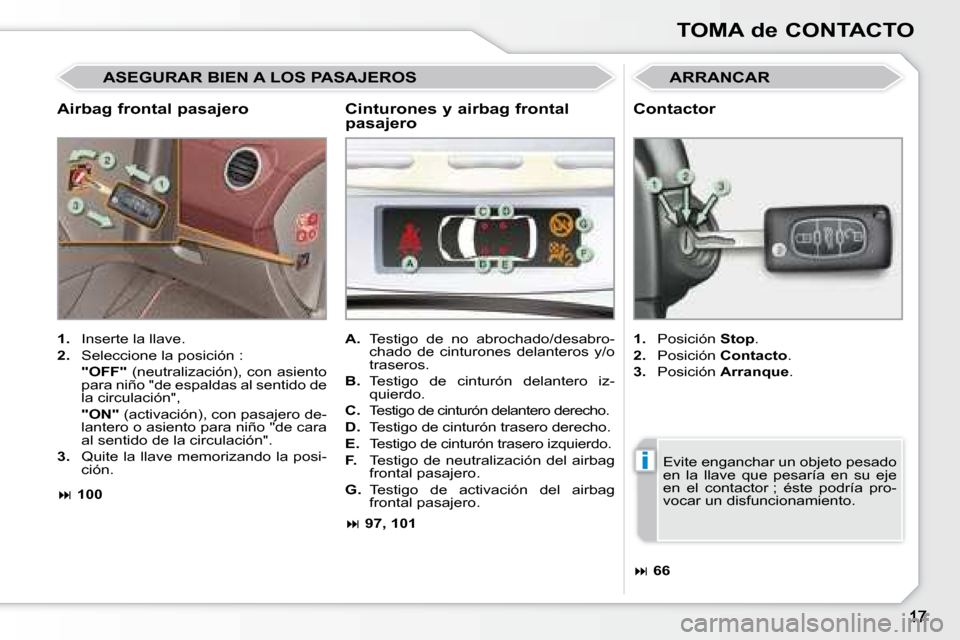

Page 14 of 221
i
TOMA de CONTACTO
Airbag frontal pasajero
ARRANCAR
1. Inserte la llave.
2. Seleccione la posición :
" O F F " (neutralización), con asiento
para niño "de espaldas al sentido de
la circulación",
" O N " ( a c t i v a c i ó n ) , c o n p a s a j e r o d e -
lantero o asiento para niño "de cara
al sentido de la circulación".
3. Quite la llave memorizando la posi-
ción.
1. Posición Stop .
2. Posición Contacto .
3. Posición Arranque .
A. Testigo de no abrochado/desabro-
chado de cinturones delanteros y/o
traseros.
B. Testigo de cinturón delantero iz-
quierdo.
C. Testigo de cinturón delantero derecho.
D. Testigo de cinturón trasero derecho.
E. Testigo de cinturón trasero izquierdo.
F. Testigo de neutralización del airbag
f r o n t a l p a s a j e r o .
G . Testigo de activación del airbag
f r o n t a l p a s a j e r o .
Cinturones y airbag frontal
pasajero
A S E G U R A R B I E N A L O S P A S A J E R O S
100
97, 101 Contactor
66
E v i t e e n g a n c h a r u n o b j e t o p e s a d o
e n l a l l a v e q u e p e s a r í a e n s u e j e
en el contactor ; éste podría pro-
vocar un disfuncionamiento.

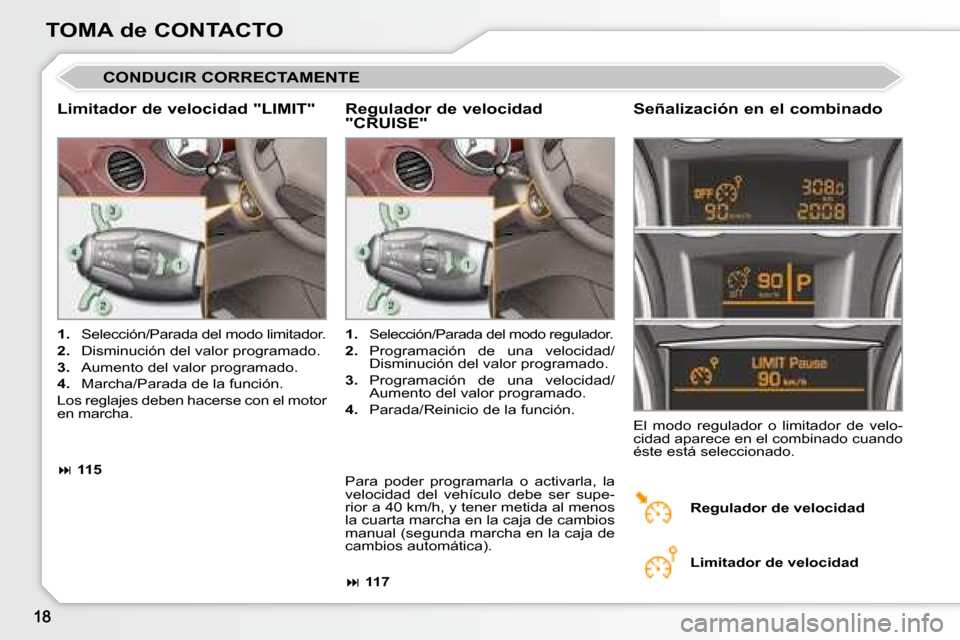

Page 15 of 221
TOMA de CONTACTO
CONDUCIR CORRECTAMENTE
L i m i t a d o r d e v e l o c i d a d " L I M I T " Señalización en el combinado
1. Selección/Parada del modo limitador.
2. Disminución del valor programado.
3. Aumento del valor programado.
4. Marcha/Parada de la función.
L o s r e g l a j e s d e b e n h a c e r s e c o n e l m o t o r
en marcha. El modo regulador o limitador de velo-
cidad aparece en el combinado cuando
éste está seleccionado.
1.
Selección/Parada del modo regulador.
2. Programación de una velocidad/
Disminución del valor programado.
3. Programación de una velocidad/
Aumento del valor programado.
4. Parada/Reinicio de la función.
Regulador de velocidad
" C R U I S E "
Regulador de velocidad
Limitador de velocidad
117
115
Para poder programarla o activarla, la
velocidad del vehículo debe ser supe-
rior a 40 km/h, y tener metida al menos
l a c u a r t a m a r c h a e n l a c a j a d e c a m b i o s
m a n u a l ( s e g u n d a m a r c h a e n l a c a j a d e
cambios automática).

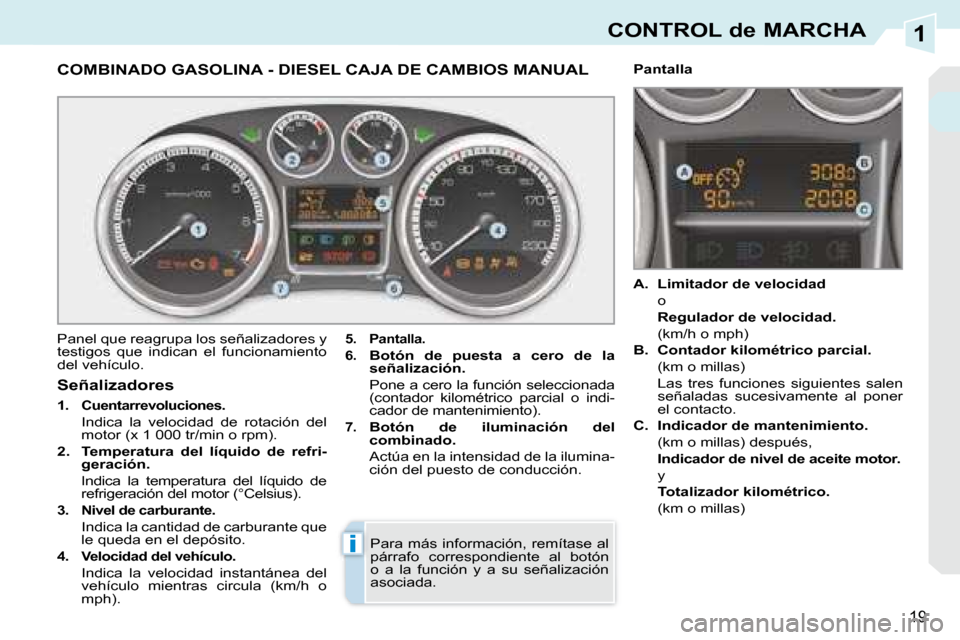

Page 16 of 221
1
i
19
CONTROL de MARCHA
COMBINADO GASOLINA - DIESEL CAJA DE CAMBIOS MANUAL
Panel que reagrupa los señalizadores y
testigos que indican el funcionamiento
del vehículo.
5. Pantalla.
6.
Botón de puesta a cero de la
señalización.
Pone a cero la función seleccionada
(contador kilométrico parcial o indi-
cador de mantenimiento).
7. Botón de iluminación del
combinado.
Actúa en la intensidad de la ilumina- ción del puesto de conducción.
Señalizadores
1. Cuentarrevoluciones.
Indica la velocidad de rotación del
motor (x 1 000 tr/min o rpm).
2. Temperatura del líquido de refri-
geración.
Indica la temperatura del líquido de
refrigeración del motor (°Celsius).
3. Nivel de carburante.
Indica la cantidad de carburante que
le queda en el depósito.
4. Velocidad del vehículo.
Indica la velocidad instantánea del
vehículo mientras circula (km/h o
mph).
A. Limitador de velocidad
o
Regulador de velocidad.
(km/h o mph)
B. Contador kilométrico parcial.
(km o millas)
Las tres funciones siguientes salen señaladas sucesivamente al poner
el contacto.
C. Indicador de mantenimiento.
(km o millas) después,
Indicador de nivel de aceite motor.
y
Totalizador kilométrico.
(km o millas)
Pantalla
Para más información, remítase al
párrafo correspondiente al botón
o a la función y a su señalización
asociada.

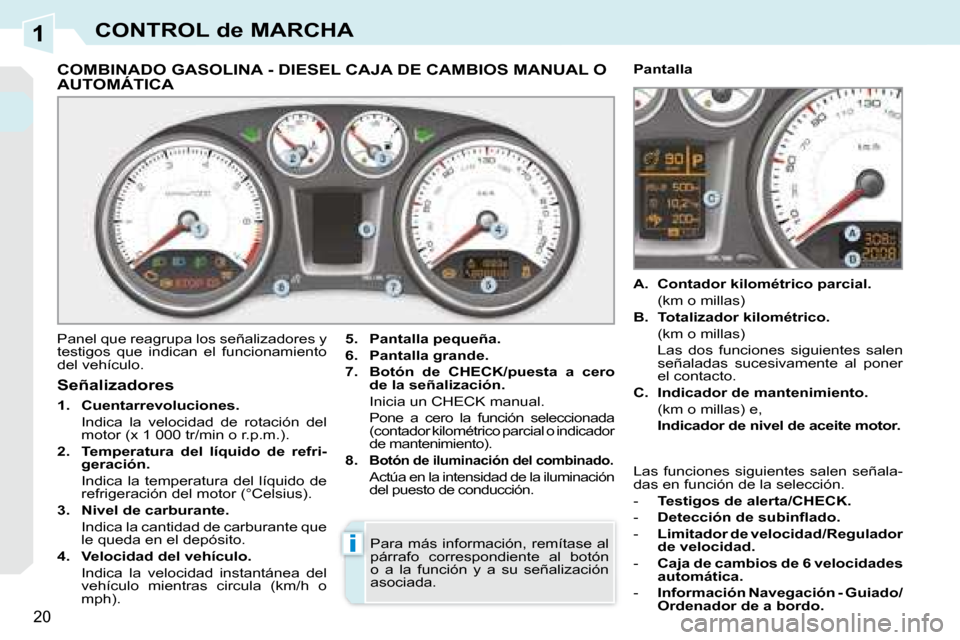

Page 17 of 221
1
i
20
CONTROL de MARCHA
COMBINADO GASOLINA - DIESEL CAJA DE CAMBIOS MANUAL O AUTOMÁTICA
Panel que reagrupa los señalizadores y
testigos que indican el funcionamiento
del vehículo.
5. Pantalla pequeña.
6. Pantalla grande.
7. Botón de CHECK/puesta a cero
de la señalización.
Inicia un CHECK manual.
Pone a cero la función seleccionada (contador kilométrico parcial o indicador
de mantenimiento).
8.
Botón de iluminación del combinado.
Actúa en la intensidad de la iluminación del puesto de conducción.
Señalizadores
1. Cuentarrevoluciones.
Indica la velocidad de rotación del motor (x 1 000 tr/min o r.p.m.).
2. Temperatura del líquido de refri-
geración.
Indica la temperatura del líquido de refrigeración del motor (°Celsius).
3. Nivel de carburante.
Indica la cantidad de carburante que le queda en el depósito.
4. Velocidad del vehículo.
Indica la velocidad instantánea del vehículo mientras circula (km/h o
mph).
A. Contador kilométrico parcial.
(km o millas)
B. Totalizador kilométrico.
(km o millas)
Las dos funciones siguientes salen señaladas sucesivamente al poner
el contacto.
C. Indicador de mantenimiento.
(km o millas) e,
Indicador de nivel de aceite motor.
Pantalla
Para más información, remítase al
párrafo correspondiente al botón
o a la función y a su señalización
asociada. Las funciones siguientes salen señala-
das en función de la selección.
-
Testigos de alerta/CHECK.
- D e t e c c i ó n d e s u b i n fl a d o .
- Limitador de velocidad/Regulador
de velocidad.
- Caja de cambios de 6 velocidades
automática.
- Información Navegación - Guiado/
Ordenador de a bordo.

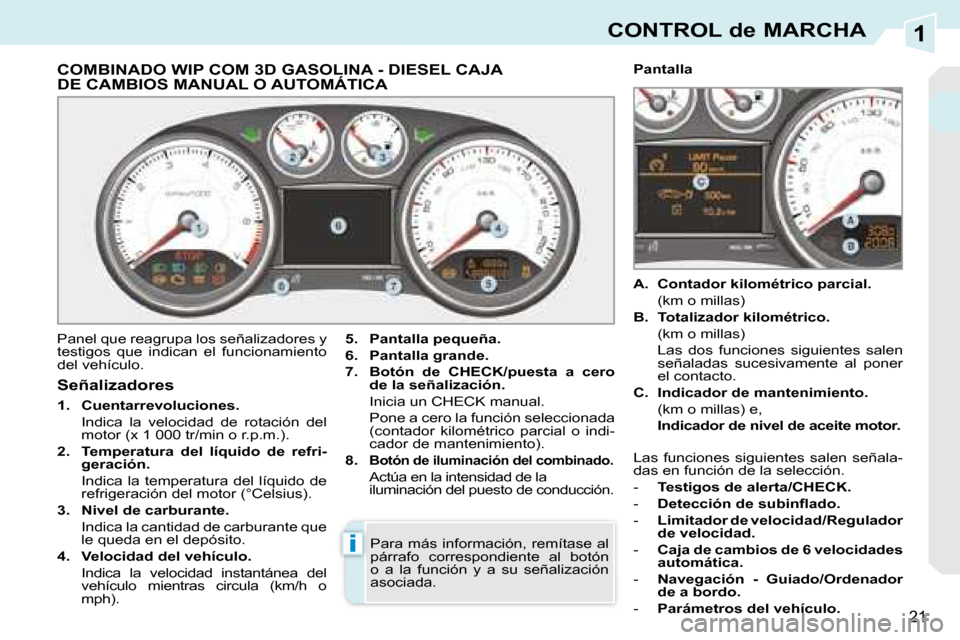

Page 18 of 221
1
i
21
CONTROL de MARCHA
COMBINADO WIP COM 3D GASOLINA - DIESEL CAJA DE CAMBIOS MANUAL O AUTOMÁTICA
Panel que reagrupa los señalizadores y
testigos que indican el funcionamiento
del vehículo.
5. Pantalla pequeña.
6. Pantalla grande.
7. Botón de CHECK/puesta a cero
de la señalización.
Inicia un CHECK manual.
Pone a cero la función seleccionada (contador kilométrico parcial o indi-
cador de mantenimiento).
8.
Botón de iluminación del combinado.
Actúa en la intensidad de la iluminación del puesto de conducción.
Señalizadores
1. Cuentarrevoluciones.
Indica la velocidad de rotación del motor (x 1 000 tr/min o r.p.m.).
2. Temperatura del líquido de refri-
geración.
Indica la temperatura del líquido de refrigeración del motor (°Celsius).
3. Nivel de carburante.
Indica la cantidad de carburante que le queda en el depósito.
4. Velocidad del vehículo.
Indica la velocidad instantánea del vehículo mientras circula (km/h o
mph).
A. Contador kilométrico parcial.
(km o millas)
B. Totalizador kilométrico.
(km o millas)
Las dos funciones siguientes salen señaladas sucesivamente al poner
el contacto.
C. Indicador de mantenimiento.
(km o millas) e,
Indicador de nivel de aceite motor.
Pantalla
Para más información, remítase al
párrafo correspondiente al botón
o a la función y a su señalización
asociada. Las funciones siguientes salen señala-
das en función de la selección.
-
Testigos de alerta/CHECK.
- D e t e c c i ó n d e s u b i n fl a d o .
- Limitador de velocidad/Regulador
de velocidad.
- Caja de cambios de 6 velocidades
automática.
- Navegación - Guiado/Ordenador
de a bordo.
- Parámetros del vehículo.

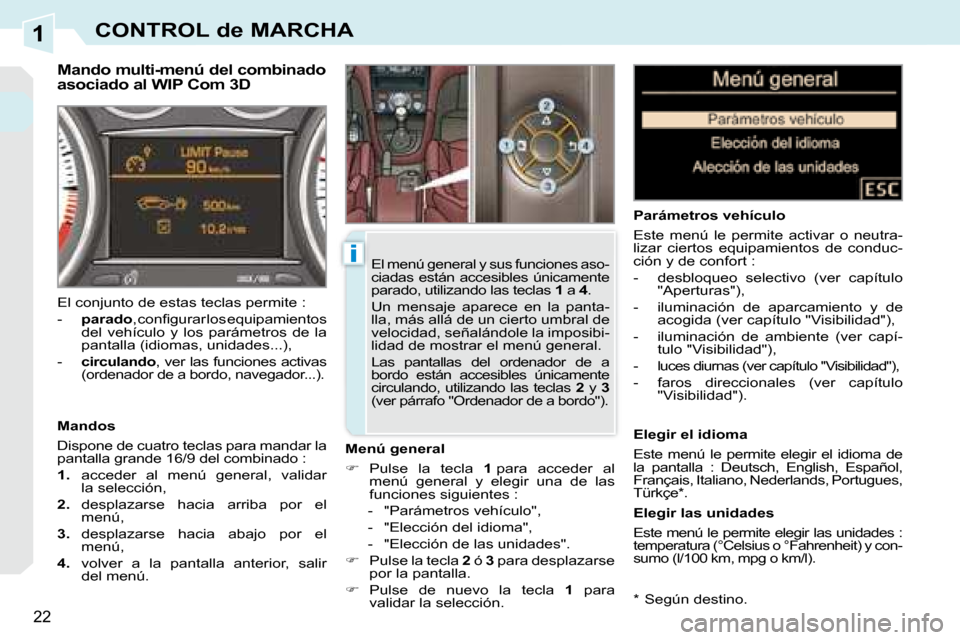

Page 19 of 221
1
i
22
CONTROL de MARCHA
* Según destino.
Mando multi-menú del combinado
asociado al WIP Com 3D
Menú general
Pulse la tecla 1 para acceder al
menú general y elegir una de las
funciones siguientes :
- "Parámetros vehículo",
- "Elección del idioma",
- "Elección de las unidades".
Pulse la tecla 2 ó 3 para desplazarse
por la pantalla.
Pulse de nuevo la tecla 1 para
validar la selección. Parámetros vehículo
Este menú le permite activar o neutra-
lizar ciertos equipamientos de conduc-
ción y de confort :
- desbloqueo selectivo (ver capítulo
"Aperturas"),
- iluminación de aparcamiento y de acogida (ver capítulo "Visibilidad"),
- iluminación de ambiente (ver capí- tulo "Visibilidad"),
- luces diurnas (ver capítulo "Visibilidad"),
- faros direccionales (ver capítulo "Visibilidad").
Elegir el idioma
Este menú le permite elegir el idioma de
la pantalla : Deutsch, English, Español,
Français, Italiano, Nederlands, Portugues,
Türkçe * .
Elegir las unidades
Este menú le permite elegir las unidades :
temperatura (°Celsius o °Fahrenheit) y con-
sumo (l/100 km, mpg o km/l).
El conjunto de estas teclas permite :
-
parado , c o n fi g u r a r l o s e q u i p a m i e n t o s
del vehículo y los parámetros de la
pantalla (idiomas, unidades...),
- circulando , ver las funciones activas
(ordenador de a bordo, navegador...).
Mandos
Dispone de cuatro teclas para mandar la
pantalla grande 16/9 del combinado :
1. acceder al menú general, validar
la selección,
2. desplazarse hacia arriba por el
menú,
3. desplazarse hacia abajo por el
menú,
4. volver a la pantalla anterior, salir
del menú. El menú general y sus funciones aso-
ciadas están accesibles únicamente
parado, utilizando las teclas
1 a 4 .
Un mensaje aparece en la panta-
lla, más allá de un cierto umbral de
velocidad, señalándole la imposibi-
lidad de mostrar el menú general.
Las pantallas del ordenador de a
bordo están accesibles únicamente
circulando, utilizando las teclas 2 y 3
(ver párrafo "Ordenador de a bordo").
Page 20 of 221
1
!
23

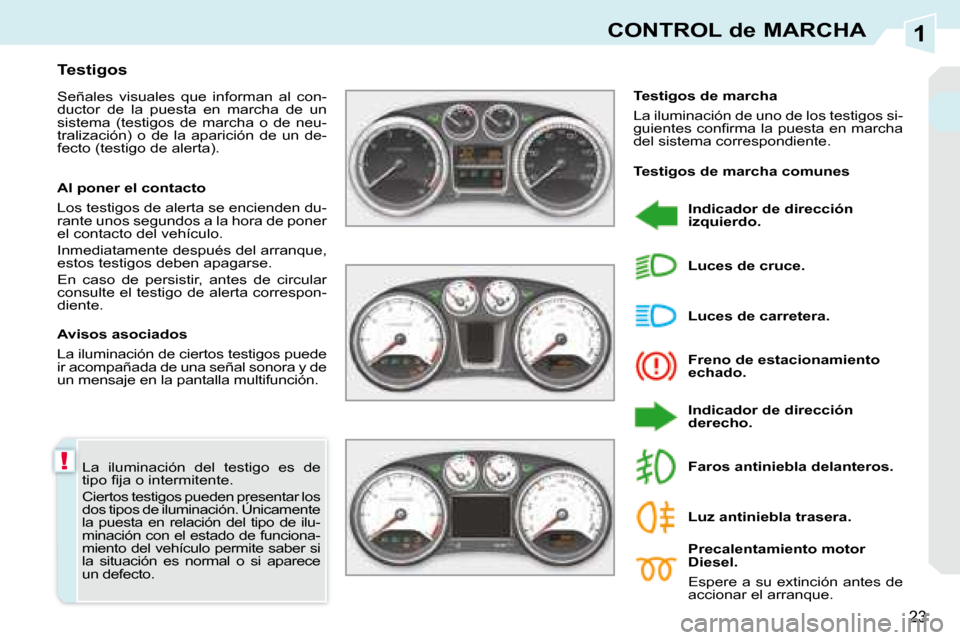

CONTROL de MARCHA
La iluminación del testigo es de
t i p o fi j a o i n t e r m i t e n t e .
Ciertos testigos pueden presentar los
dos tipos de iluminación. Únicamente
la puesta en relación del tipo de ilu-
minación con el estado de funciona-
miento del vehículo permite saber si
la situación es normal o si aparece
un defecto.
Testigos
Señales visuales que informan al con-
ductor de la puesta en marcha de un
sistema (testigos de marcha o de neu-
tralización) o de la aparición de un de-
fecto (testigo de alerta).
Avisos asociados
La iluminación de ciertos testigos puede
ir acompañada de una señal sonora y de
un mensaje en la pantalla multifunción.
Testigos de marcha
La iluminación de uno de los testigos si-
g u i e n t e s c o n fi r m a l a p u e s t a e n m a r c h a
del sistema correspondiente.
Indicador de dirección
izquierdo.
Freno de estacionamiento
echado.
Indicador de dirección
derecho.
Luces de carretera.
Luces de cruce.
Precalentamiento motor
Diesel.
Espere a su extinción antes de
accionar el arranque.
Faros antiniebla delanteros .
Luz antiniebla trasera.
Al poner el contacto
Los testigos de alerta se encienden du-
rante unos segundos a la hora de poner
el contacto del vehículo.
Inmediatamente después del arranque,
estos testigos deben apagarse.
En caso de persistir, antes de circular
consulte el testigo de alerta correspon-
diente.
Testigos de marcha comunes
