Peugeot 308 CC 2009 Handleiding (in Dutch)

11
157

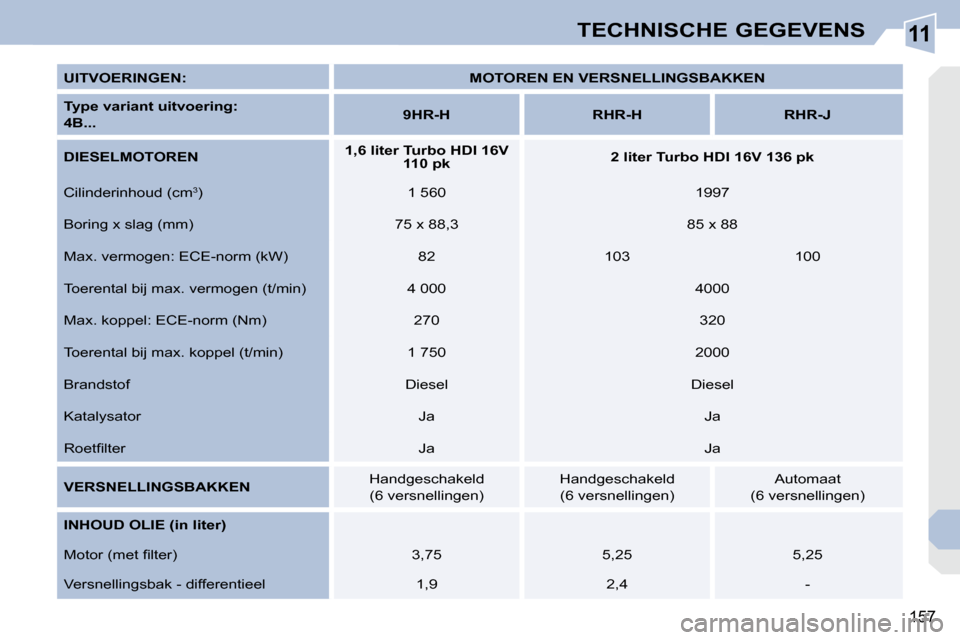

TECHNISCHE GEGEVENS

UITVOERINGEN:
MOTOREN EN VERSNELLINGSBAKKEN

Type variant uitvoering:
4B...
9HR-H RHR-H RHR-J

DIESELMOTOREN
1,6 liter Turbo HDI 16V
110 pk
2 liter Turbo HDI 16V 136 pk
Cilinderinhoud (cm 3
) 1 560 1997
Boring x slag (mm) 75 x 88,3 85 x 88
Max. vermogen: ECE-norm (kW) 82 103 100
Toerental bij max. vermogen (t/min) 4 000 4000
Max. koppel: ECE-norm (Nm) 270 320
Toerental bij max. koppel (t/min) 1 750 2000
Brandstof Diesel Diesel
Katalysator Ja Ja
Roetfi lter Ja Ja

VERSNELLINGSBAKKEN Handgeschakeld
(6 versnellingen) Handgeschakeld
(6 versnellingen) Automaat
(6 versnellingen)

INHOUD OLIE (in liter)

Motor (met fi lter) 3,75 5,25 5,25
Versnellingsbak - differentieel 1,9 2,4 -

11
155

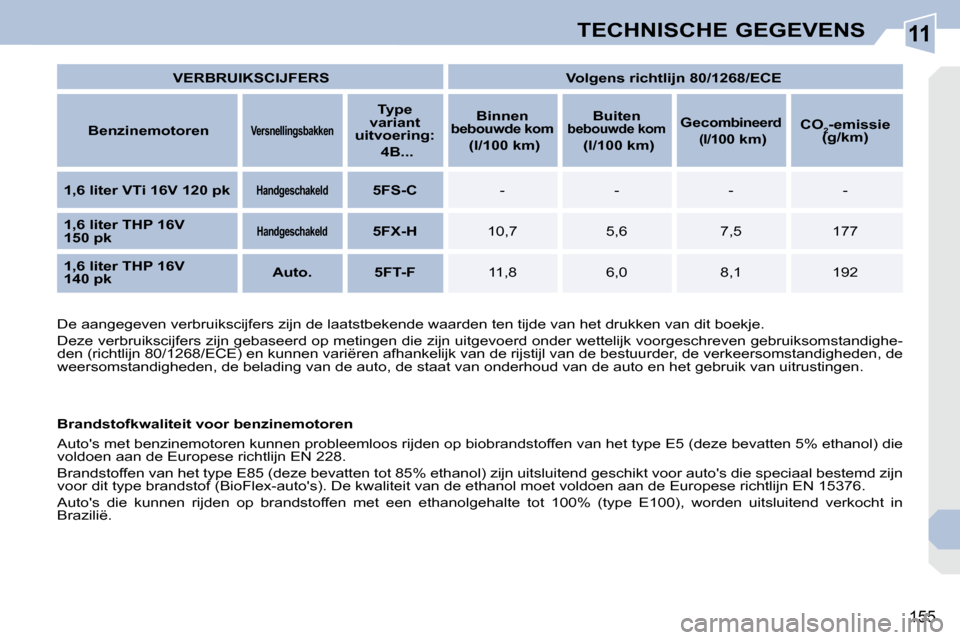

TECHNISCHE GEGEVENS

VERBRUIKSCIJFERS Volgens richtlijn 80/1268/ECE

Benzinemotoren

Versnellingsbakken

Type
variant
uitvoering:
4B...
Binnen
bebouwde kom
(l/100 km)
Buiten
bebouwde kom
(l/100 km)
Gec
ombineerd
(l/10
0 km)
CO
2-emissie
(g/km)

1,6 liter VTi 16V 120 pk

Handgeschakeld
5FS-C - - - -

1,6 liter THP 16V
150 pk

Handgeschakeld
5FX-H 10,7 5,6 7,5 177

1,6 liter THP 16V
140 pk
Auto. 5FT-F 11,8 6,0 8,1 192
Brandstofkwaliteit voor benzinemotoren
Auto's met benzinemotoren kunnen probleemloos rijden op biobra ndstoffen van het type E5 (deze bevatten 5% ethanol) die
voldoen aan de Europese richtlijn EN 228.
Brandstoffen van het type E85 (deze bevatten tot 85% ethano l) zijn uitsluitend geschikt voor auto's die speciaal bestemd zijn
voor dit type brandstof (BioFlex-auto's). De kwaliteit van de et hanol moet voldoen aan de Europese richtlijn EN 15376.
Auto's die kunnen rijden op brandstoffen met een ethanolg ehalte tot 100% (type E100), worden uitsluitend verkocht in
Brazilië.
De aangegeven verbruikscijfers zijn de laatstbekende waarden te
n tijde van het drukken van dit boekje.
Deze verbruikscijfers zijn gebaseerd op metingen die zijn uitgevo erd onder wettelijk voorgeschreven gebruiksomstandighe-
den (richtlijn 80/1268/ECE) en kunnen variëren afhankelijk van d e rijstijl van de bestuurder, de verkeersomstandigheden, de
weersomstandigheden, de belading van de auto, de staat van onderhoud van de auto en het gebruik van uitrustingen.

11
158
TECHNISCHE GEGEVENS

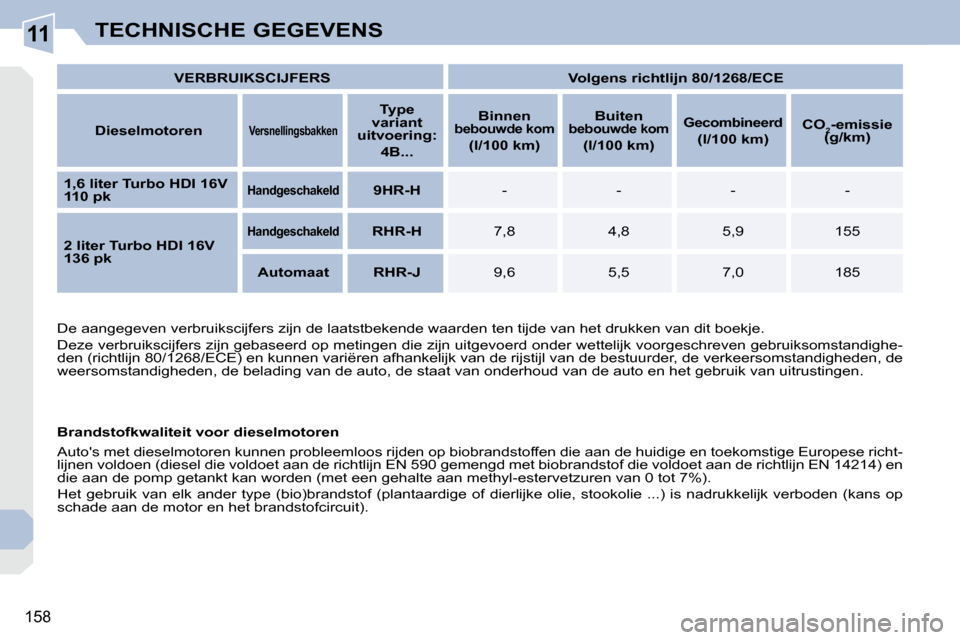

VERBRUIKSCIJFERS Volgens richtlijn 80/1268/ECE

Dieselmotoren

Versnellingsbakken

Type
variant
uitvoering:
4B...
Binnen
bebouwde kom
(l/100 km)
Buiten
bebouwde kom
(l/100 km)

Gecombineerd
(l/100 km)
CO
2-emissie
(g/km)

1,6 liter Turbo HDI 16V
110 pk

Handgeschakeld 9HR-H - - - -

2 liter Turbo HDI 16V
136 pk

Handgeschakeld
RHR-H 7,8 4,8 5,9 155

Automaat RHR-J 9,6 5,5 7,0 185
De aangegeven verbruikscijfers zijn de laatstbekende waarden te n tijde van het drukken van dit boekje.
Deze verbruikscijfers zijn gebaseerd op metingen die zijn uitgevo erd onder wettelijk voorgeschreven gebruiksomstandighe-
den (richtlijn 80/1268/ECE) en kunnen variëren afhankelijk van d e rijstijl van de bestuurder, de verkeersomstandigheden, de
weersomstandigheden, de belading van de auto, de staat van onderhoud van de auto en het gebruik van uitrustingen.
Brandstofkwaliteit voor dieselmotoren
Auto's met dieselmotoren kunnen probleemloos rijden op biobran dstoffen die aan de huidige en toekomstige Europese richt-
lijnen voldoen (diesel die voldoet aan de richtlijn EN 590 gemengd met biobrandstof die voldoet aan de richtlijn EN 1 4214) en
die aan de pomp getankt kan worden (met een gehalte aan me thyl-estervetzuren van 0 tot 7%).
Het gebruik van elk ander type (bio)brandstof (plantaardige of dierlijke olie, stookolie ...) is nadrukkelijk verboden (kans op
schade aan de motor en het brandstofcircuit).

11
156
TECHNISCHE GEGEVENS

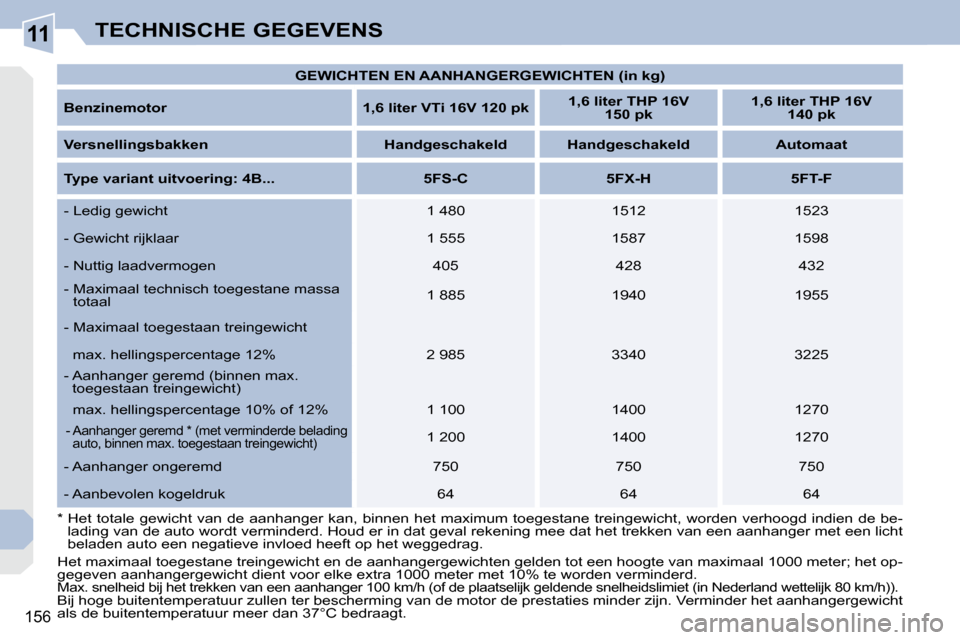

GEWICHTEN EN AANHANGERGEWICHTEN (in kg)

Benzinemotor 1,6 liter VTi 16V 120 pk
1,6 liter THP 16V
150 pk
1,6 liter THP 16V
140 pk

Versnellingsbakken Handgeschakeld Handgeschakeld Automaat

Type variant uitvoering: 4B... 5FS-C 5FX-H 5FT-F
- Ledig gewicht 1 480 1512 1523
- Gewicht rijklaar 1 555 1587 1598
- Nuttig laadvermogen 405 428 432
- Maximaal technisch toegestane massa totaal 1 885 1940 1955
- Maximaal toegestaan treingewicht

max. hellingspercentage 12% 2 985 3340 3225
- Aanhanger geremd (binnen max. toegestaan treingewicht)

max. hellingspercentage 10% of 12% 1 100 1400 1 270
- Aanhanger geremd * (met verminderde belading
auto, binnen max. toegestaan treingewicht) 1 200 1400 1270
- Aanhanger ongeremd 750 750 750
- Aanbevolen kogeldruk 64 64 64
Het maximaal toegestane treingewicht en de aanhangergewich ten gelden tot een hoogte van maximaal 1000 meter; het op-
gegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.
Max. snelheid bij het trekken van een aanhanger 100 km/h (of de plaatselijk geldende snelheidslimiet (in Nederland wettelijk 80 km/h)). Bij hoge buitentemperatuur zullen ter bescherming van de motor de prestaties minder zijn. Verminder het aanhangergewicht
als de buitentemperatuur meer dan 37°C bedraagt.
* Het totale gewicht van de aanhanger kan, binnen
het maximum toegestane treingewicht, worden verhoogd indien de be-
lading van de auto wordt verminderd. Houd er in dat geval re kening mee dat het trekken van een aanhanger met een licht
beladen auto een negatieve invloed heeft op het wegge drag.

11
159
TECHNISCHE GEGEVENS
* Het totale gewicht van de aanhanger kan, binnen het maximum toegestane treingewicht, worden verhoogd indien de be-
lading van de auto wordt verminderd. Houd er in dat geval re kening mee dat het trekken van een aanhanger met een licht
beladen auto een negatieve invloed heeft op het wegge drag.
Het maximaal toegestane treingewicht en de aanhangergewich ten gelden tot een hoogte van maximaal 1000 meter; het op-
gegeven aanhangergewicht dient voor elke extra 1000 meter met 10% te worden verminderd.

Max. snelheid bij het trekken van een aanhanger 100 km/h (of de plaatselijk geldende snelheidslimiet (in Nederland wettelijk 80 km/h)).
Bij hoge buitentemperatuur zullen ter bescherming van de motor de prestaties minder zijn. Verminder het aanhangergewicht
als de buitentemperatuur meer dan 37°C bedraagt.

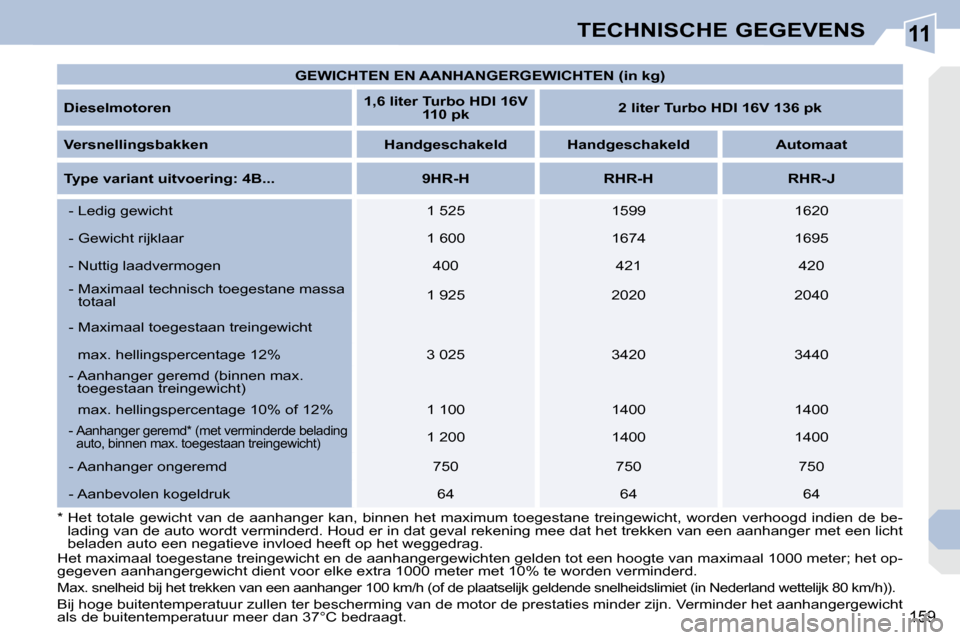

GEWICHTEN EN AANHANGERGEWICHTEN (in kg)

Dieselmotoren
1,6 liter Turbo HDI 16V
110 pk
2 liter Turbo HDI 16V 136 pk

Versnellingsbakken Handgeschakeld Handgeschakeld Automaat

Type variant uitvoering: 4B... 9HR-H RHR-H RHR-J
- Ledig gewicht 1 525 1599 1620
- Gewicht rijklaar 1 600 1674 1695
- Nuttig laadvermogen 400 421 420
- Maximaal technisch toegestane massa totaal 1 925 2020 2040
- Maximaal toegestaan treingewicht

max. hellingspercentage 12% 3 025 3420 3440
- Aanhanger geremd (binnen max. toegestaan treingewicht)

max. hellingspercentage 10% of 12% 1 100 1400 1 400
- Aanhanger geremd * (met verminderde belading
auto, binnen max. toegestaan treingewicht) 1 200 1400 1400
- Aanhanger ongeremd 750 750 750
- Aanbevolen kogeldruk 64 64 64

11
160
TECHNISCHE GEGEVENS

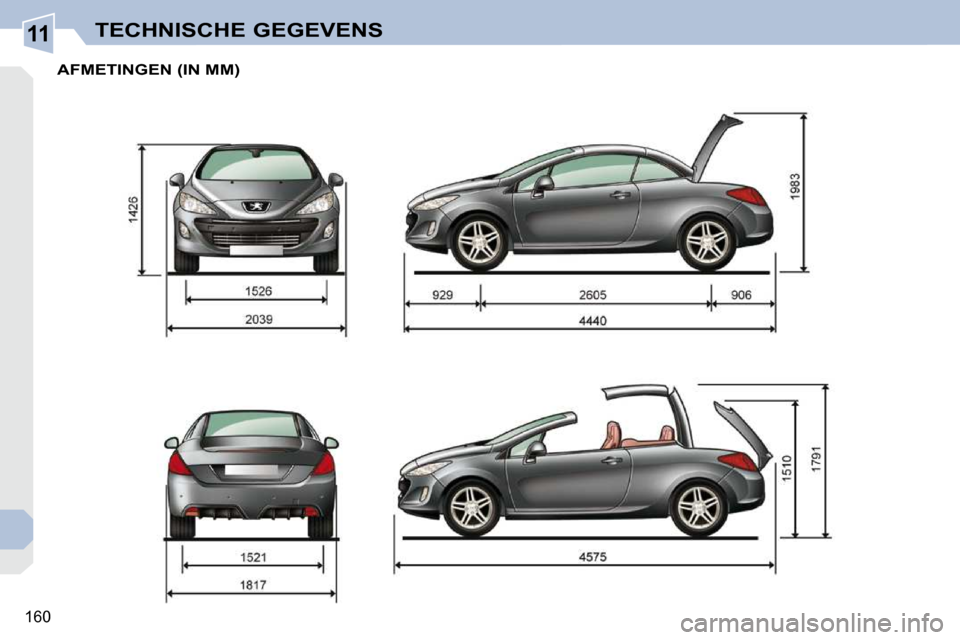

AFMETINGEN (IN MM)

11
!
i
161
TECHNISCHE GEGEVENS

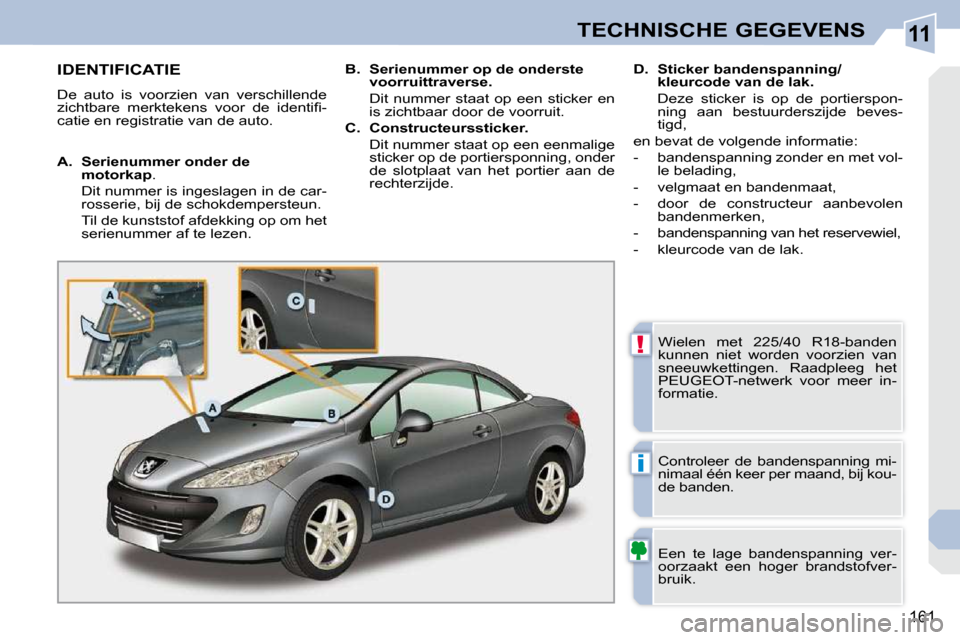

IDENTIFICATIE
De auto is voorzien van verschillende
zichtbare merktekens voor de identifi -
catie en registratie van de auto. Wielen met 225/40 R18-banden
kunnen niet worden voorzien van
sneeuwkettingen. Raadpleeg het
PEUGEOT-netwerk voor meer in-
formatie.
Een te lage bandenspanning ver-
oorzaakt een hoger brandstofver-
bruik.
Controleer de bandenspanning mi-
nimaal één keer per maand, bij kou-
de banden.

A. Serienummer onder de
motorkap .
Dit nummer is ingeslagen in de car- rosserie, bij de schokdempersteun.
Til de kunststof afdekking op om het serienummer af te lezen.
B. Serienummer op de onderste
voorruittraverse.
Dit nummer staat op een sticker en is zichtbaar door de voorruit.
C. Constructeurssticker.
Dit nummer staat op een eenmalige sticker op de portiersponning, onder
de slotplaat van het portier aan de
rechterzijde.
D. Sticker bandenspanning/
kleurcode van de lak.
Deze sticker is op de portierspon- ning aan bestuurderszijde beves-
tigd,
en bevat de volgende informatie:
- bandenspanning zonder en met vol- le belading,
- velgmaat en bandenmaat,
- door de constructeur aanbevolen bandenmerken,
- bandenspanning van het reservewiel,
- kleurcode van de lak.

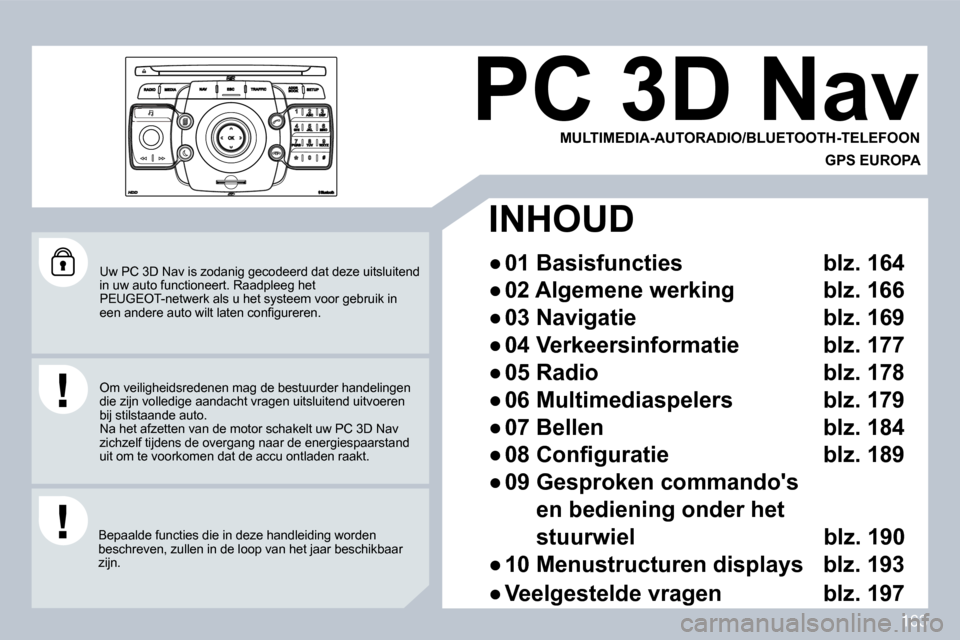

163
Uw PC 3D Nav is zodanig gecodeerd dat deze uitsluitend in uw auto functioneert. Raadpleeg het PEUGEOT-netwerk als u het systeem voor gebruik in een andere auto wilt laten confi gureren.
Bepaalde functies die in deze handleiding worden beschreven, zullen in de loop van het jaar beschikbaar zijn.
PC 3D Nav
MULTIMEDIA-AUTORADIO/BLUETOOTH-TELEFOON
GPS EUROPA
INHOUD

164
01
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
RADIO MEDIA
NAV ESC TRAFFIC
SETUP
ADDR BOOK
1
10
2
3
4
612
9
7
8
115
TU
PQRS
0
*
1. CD uitwerpen.
2. RADIO: toegang tot het Menu Radio. Weergave van de lijst met zenders in alfabetische volgorde (FM-band) of in volgorde van frequentie (AM-band).
MEDIA: toegang tot het Menu Media (audio-CD, Jukeb ox, AUX-ingang). Weergave van de tracklijst. Wijzigen van geluidsbron.
NAV: toegang tot het Menu Navigatie en weergave va n de laatst gekozen bestemmingen.
ESC: annuleren van de bewerking. Lang indrukken: terugkeren naar de hoofdweergave.
TRAFFIC: toegang tot het Menu Verkeer (zie rubriek 02 en 10 voor meer informatie over deze functie).
ADDR BOOK: toegang tot het Menu Adresboek (zie rubriek 10 voor meer informatie over deze functie).
SETUP: toegang tot het menu "SETUP" (confi guratie) (zie rubriek 02 en 10 voor meer informatie over deze functie). Lang indrukken: GPS-dekking.
3. Audio-instellingen (balans/fader, bassen/hoge tonen, muzieksfeer...).
4. Volumeregeling. Kort indrukken: geluid onderbreken.
5. Automatisch zoeken naar radiozenders met een lagere frequentie. Selecteren van het vorige nummer op de CD of de vo rige MP3.
6. Automatisch zoeken naar radiozenders met een hogere frequentie. Selecteren van het volgende nummer op de CD of de volgende MP3.
BASISFUNCTIES

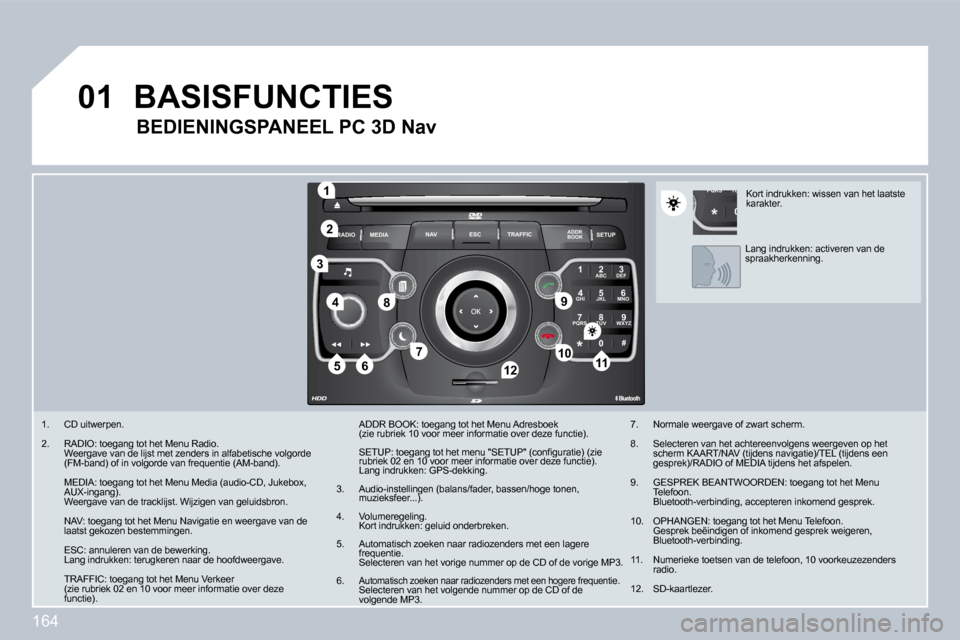

BEDIENINGSPANEEL PC 3D Nav
7. Normale weergave of zwart scherm.
8. Selecteren van het achtereenvolgens weergeven op het scherm KAART/NAV (tijdens navigatie)/TEL (tijdens een gesprek)/RADIO of MEDIA tijdens het afspelen.
9. GESPREK BEANTWOORDEN: toegang tot het Menu Telefoon. Bluetooth-verbinding, accepteren inkomend gesprek.
10. OPHANGEN: toegang tot het Menu Telefoon. Gesprek beëindigen of inkomend gesprek weigeren, Bluetooth-verbinding.
11. Numerieke toetsen van de telefoon, 10 voorkeuzezenders radio.
12. SD-kaartlezer.
Kort indrukken: wissen van het laatste karakter.
Lang indrukken: activeren van de spraakherkenning.

165
01
2
ABC 3
DEF
5
JKL
4
GHI 6
MNO
8
TUV
7
PQRS 9
WXYZ
0
* #
1
13
14
13. OK: bevestigen van het op het display gesele
cteerde item.
- 4-weg navigatietoets: druk naar links of naar re chts.
Bij RADIO weergave: vorige/volgende frequentie sel ecteren.
Bij MEDIA weergave: vorige/volgende track selecteren.
Bij weergave van KAART of NAVIGATIE: horizontaal verplaatsen van de kaart.
- 4-weg navigatietoets: druk op omhoog/omlaag.
Bij RADIO weergave: vorige/volgende voorkeuzezende r selecteren.
Bij MEDIA weergave: vorige/volgende MP3- of CD-map selecteren.
Bij weergave van kaart of navigatie: verticaal verplaatsen van de kaart.
Verder gaan naar de volgende bladzijde of terugker en naar de vorige bladzijde.
BASISFUNCTIES

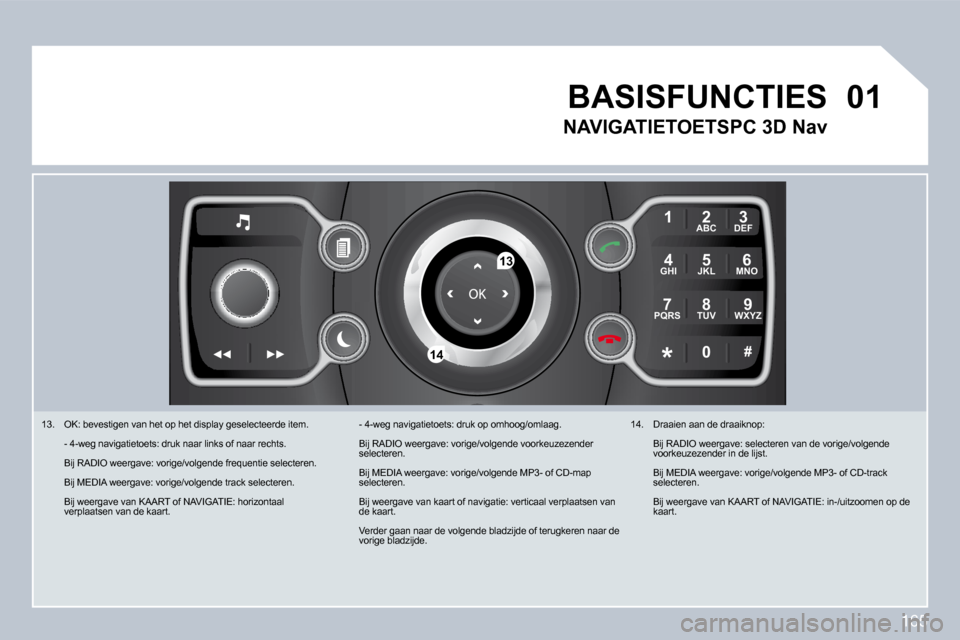

NAVIGATIETOETSPC 3D Nav
14. Draaien aan de draaiknop:
Bij RADIO weergave: selecteren van de vorige/volge nde voorkeuzezender in de lijst.
Bij MEDIA weergave: vorige/volgende MP3- of CD-tra ck selecteren.
Bij weergave van KAART of NAVIGATIE: in-/uitzoomen op de kaart.
