Peugeot 308 CC 2009 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2009, Model line: 308 CC, Model: Peugeot 308 CC 2009Pages: 294, tamaño PDF: 23.6 MB
Page 1 of 294
TOMA de CONTACTO Iluminación de acogida
Esta iluminación adicional exterior e in-
terior, mandada a distancia, le facilita la
llegada a su vehículo en caso de poca
luminosidad.
80, 85
Iluminación direccional
Esta iluminación le asegura automáti-
camente una visibilidad suplementaria
en las curvas.
81 Techo desplegable
Este equipamiento le permite con un
s i m p l e g e s t o p a s a r d e u n a c o n fi g u r a c i ó n
" c o u p é " a u n a c o n fi g u r a c i ó n " c a b r i o l e t "
y vice-versa.
6
Red antimovimiento (Windstop)
E n c o n fi g u r a c i ó n " c a b r i o l e t " , e s t e e q u i -
pamiento de confort permite atenuar el
movimiento del aire en las plazas de-
lanteras.
52
EXTERIOR
Kit de reparación
provisional de neumáticos
Este kit es un sistema completo,
compuesto por un compresor y
un producto de taponamiento
incorporado, para efectuar una
reparación provisional del neu-
mático.
129
Page 2 of 294
TOMA de CONTACTO
Llave con telemando
A. Despliegue/Pliegue de la llave.
Bloqueo simple
(un sólo impulso); iluminación
fi j a d e l o s i n d i c a d o r e s d e d i -
rección. Depósito de carburante
1. Apertura de la tapa de carburante.
2. Apertura y enganche del tapón del
depósito.
Capacidad del depósito: 60 litros aproxi-
madamente.
Desbloqueo y entreabrir el
maletero
(un impulso de más de dos
segundos).
En caso de poca luminosidad, detec-
tada por un sensor, la iluminación a
distancia de las luces de cruce, de las
luces de posición y de las luces latera-
les facilitan su llegada al vehículo.
80
Al igual que, las luces del habitáculo,
como las luces de techo, las luces de
umbral de puerta y del hueco de los
pies, se encienden.
o
Superbloqueo del vehículo
(dos impulsos consecutivos);
i l u m i n a c i ó n fi j a d e l o s i n d i c a -
dores de dirección.
63
85
76
ABRIR
Desbloqueo total o selectivo
del vehículo
(parpadeo rápido de los indi-
cadores de dirección).
El bloqueo del vehículo con el teleman-
do o con la llave bloquea igualmente la
guantera y el reposabrazos delantero.
Page 3 of 294
!
!
i

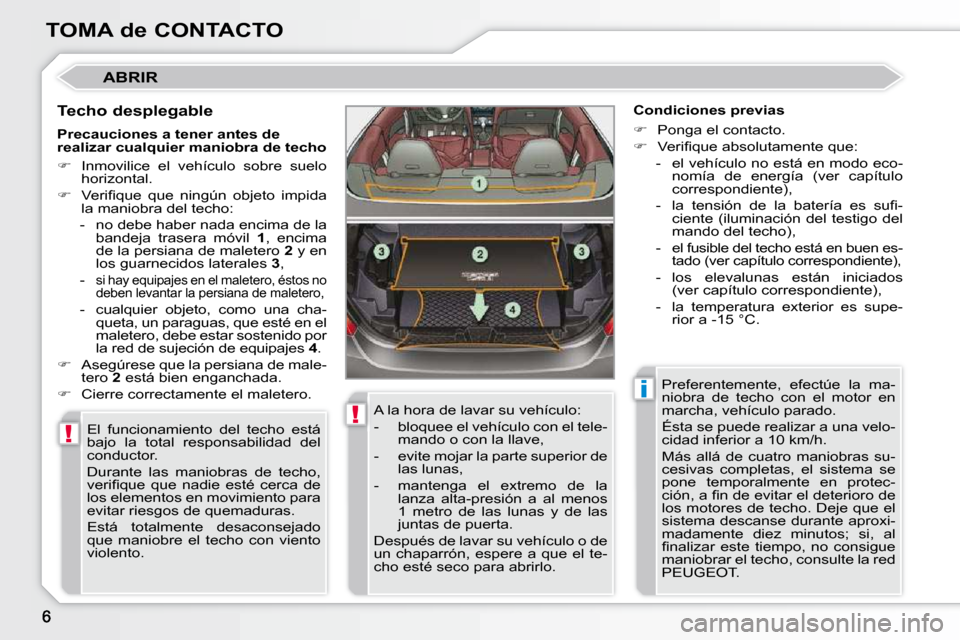

TOMA de CONTACTO
ABRIR
Techo desplegable El funcionamiento del techo está
b a j o l a t o t a l r e s p o n s a b i l i d a d d e l
conductor.
Durante las maniobras de techo,
v e r i fi q u e q u e n a d i e e s t é c e r c a d e
los elementos en movimiento para
evitar riesgos de quemaduras.
E s t á t o t a l m e n t e d e s a c o n s e j a d o
que maniobre el techo con viento
violento. A la hora de lavar su vehículo:
- bloquee el vehículo con el tele-
mando o con la llave,
- e v i t e m o j a r l a p a r t e s u p e r i o r d e las lunas,
- mantenga el extremo de la lanza alta-presión a al menos
1 metro de las lunas y de las
j u n t a s d e p u e r t a .
Después de lavar su vehículo o de
un chaparrón, espere a que el te-
cho esté seco para abrirlo. Preferentemente, efectúe la ma-
niobra de techo con el motor en
marcha, vehículo parado.
Ésta se puede realizar a una velo-
cidad inferior a 10 km/h.
Más allá de cuatro maniobras su-
cesivas completas, el sistema se
pone temporalmente en protec-
c i ó n , a fi n d e e v i t a r e l d e t e r i o r o d e
l o s m o t o r e s d e t e c h o . D e j e q u e e l
sistema descanse durante aproxi-
madamente diez minutos; si, al
fi n a l i z a r e s t e t i e m p o , n o c o n s i g u e
maniobrar el techo, consulte la red
PEUGEOT.
Condiciones previas
Ponga el contacto.
V e r i fi q u e a b s o l u t a m e n t e q u e :
- el vehículo no está en modo eco- nomía de energía (ver capítulo
correspondiente),
- l a t e n s i ó n d e l a b a t e r í a e s s u fi - ciente (iluminación del testigo del
mando del techo),
-
el fusible del techo está en buen es-
tado (ver capítulo correspondiente),
- los elevalunas están iniciados (ver capítulo correspondiente),
- la temperatura exterior es supe- rior a -15 °C.
Precauciones a tener antes de
realizar cualquier maniobra de techo
Inmovilice el vehículo sobre suelo
horizontal.
V e r i fi q u e q u e n i n g ú n o b j e t o i m p i d a
la maniobra del techo:
- no debe haber nada encima de la b a n d e j a t r a s e r a m ó v i l 1 , encima
de la persiana de maletero 2 y en
los guarnecidos laterales 3 ,
-
s i h a y e q u i p a j e s e n e l m a l e t e r o , é s t o s n o
deben levantar la persiana de maletero,
- c u a l q u i e r o b j e t o , c o m o u n a c h a - queta, un paraguas, que esté en el
maletero, debe estar sostenido por
l a r e d d e s u j e c i ó n d e e q u i p a j e s 4 .
Asegúrese que la persiana de male-
tero 2 está bien enganchada.
Cierre correctamente el maletero.
Page 4 of 294
!
!
ii
!

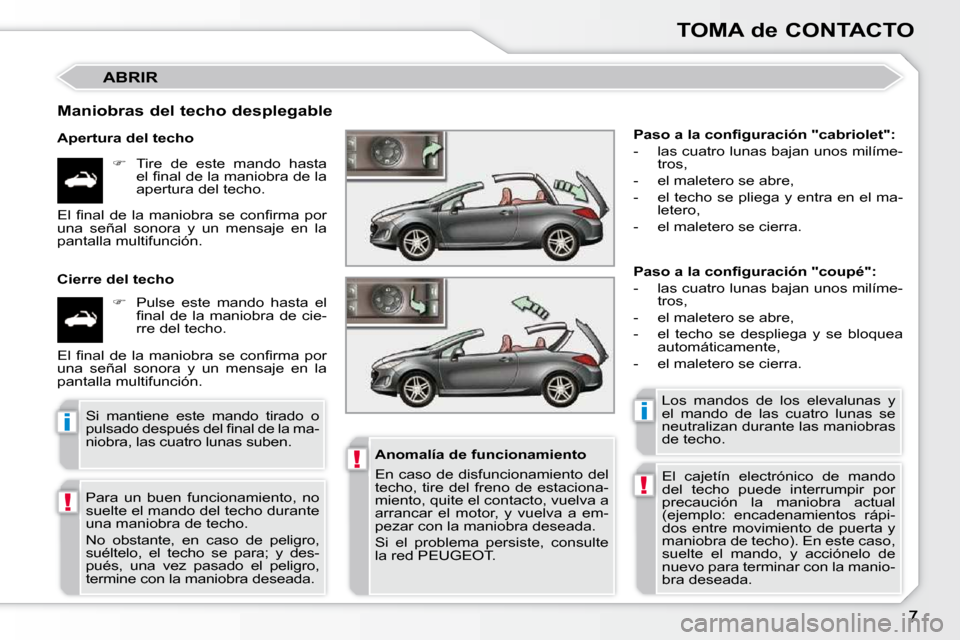

TOMA de CONTACTO
ABRIR
Maniobras del techo desplegable
Apertura del techo
Tire de este mando hasta
e l fi n a l d e l a m a n i o b r a d e l a
apertura del techo.
Cierre del techo
Pulse este mando hasta el
fi n a l d e l a m a n i o b r a d e c i e -
rre del techo.
P a s o a l a c o n fi g u r a c i ó n " c a b r i o l e t "
:
- l a s c u a t r o l u n a s b a j a n u n o s m i l í m e - tros,
- el maletero se abre,
- el techo se pliega y entra en el ma- letero,
- el maletero se cierra.
P a s o a l a c o n fi g u r a c i ó n " c o u p é "
:
- l a s c u a t r o l u n a s b a j a n u n o s m i l í m e - tros,
- el maletero se abre,
- el techo se despliega y se bloquea automáticamente,
- el maletero se cierra.
Para un buen funcionamiento, no
suelte el mando del techo durante
una maniobra de techo.
No obstante, en caso de peligro,
suéltelo, el techo se para; y des-
pués, una vez pasado el peligro,
termine con la maniobra deseada. Anomalía de funcionamiento
En caso de disfuncionamiento del
techo, tire del freno de estaciona-
miento, quite el contacto, vuelva a
arrancar el motor, y vuelva a em-
pezar con la maniobra deseada.
Si el problema persiste, consulte
la red PEUGEOT. Los mandos de los elevalunas y
el mando de las cuatro lunas se
neutralizan durante las maniobras
de techo.
E l fi n a l d e l a m a n i o b r a s e c o n fi r m a p o r
u n a s e ñ a l s o n o r a y u n m e n s a j e e n l a
pantalla multifunción.
E l fi n a l d e l a m a n i o b r a s e c o n fi r m a p o r
u n a s e ñ a l s o n o r a y u n m e n s a j e e n l a
pantalla multifunción.
Si mantiene este mando tirado o
p u l s a d o d e s p u é s d e l fi n a l d e l a m a -
niobra, las cuatro lunas suben.
E l c a j e t í n e l e c t r ó n i c o d e m a n d o
del techo puede interrumpir por
precaución la maniobra actual
( e j e m p l o : e n c a d e n a m i e n t o s r á p i -
dos entre movimiento de puerta y
maniobra de techo). En este caso,
suelte el mando, y acciónelo de
nuevo para terminar con la manio-
bra deseada.
Page 5 of 294

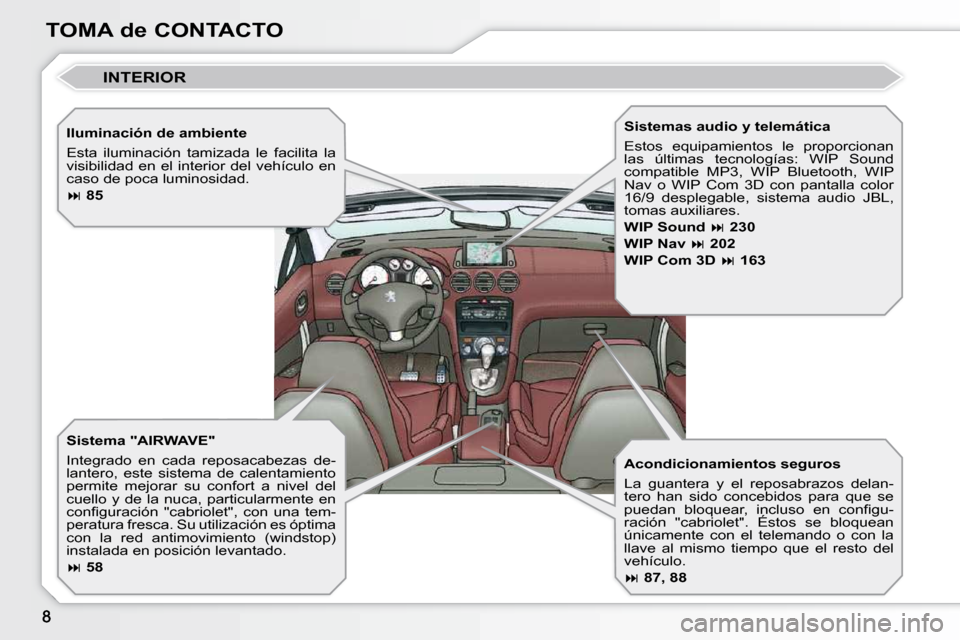

TOMA de CONTACTO Iluminación de ambiente
Esta iluminación tamizada le facilita la
visibilidad en el interior del vehículo en
caso de poca luminosidad.
85
S i s t e m a " A I R W A V E "
Integrado en cada reposacabezas de-
lantero, este sistema de calentamiento
p e r m i t e m e j o r a r s u c o n f o r t a n i v e l d e l
cuello y de la nuca, particularmente en
c o n fi g u r a c i ó n " c a b r i o l e t " , c o n u n a t e m -
peratura fresca. Su utilización es óptima
con la red antimovimiento (windstop)
instalada en posición levantado.
58 Sistemas audio y telemática
Estos equipamientos le proporcionan
las últimas tecnologías: WIP Sound
compatible MP3, WIP Bluetooth, WIP
Nav o WIP Com 3D con pantalla color
16/9 desplegable, sistema audio JBL,
tomas auxiliares.
WIP Sound
230
WIP Nav
202
WIP Com 3D
163
Acondicionamientos seguros
La guantera y el reposabrazos delan-
tero han sido concebidos para que se
p u e d a n b l o q u e a r , i n c l u s o e n c o n fi g u -
ración "cabriolet". Éstos se bloquean
únicamente con el telemando o con la
llave al mismo tiempo que el resto del
vehículo.
87, 88
INTERIOR
Page 6 of 294

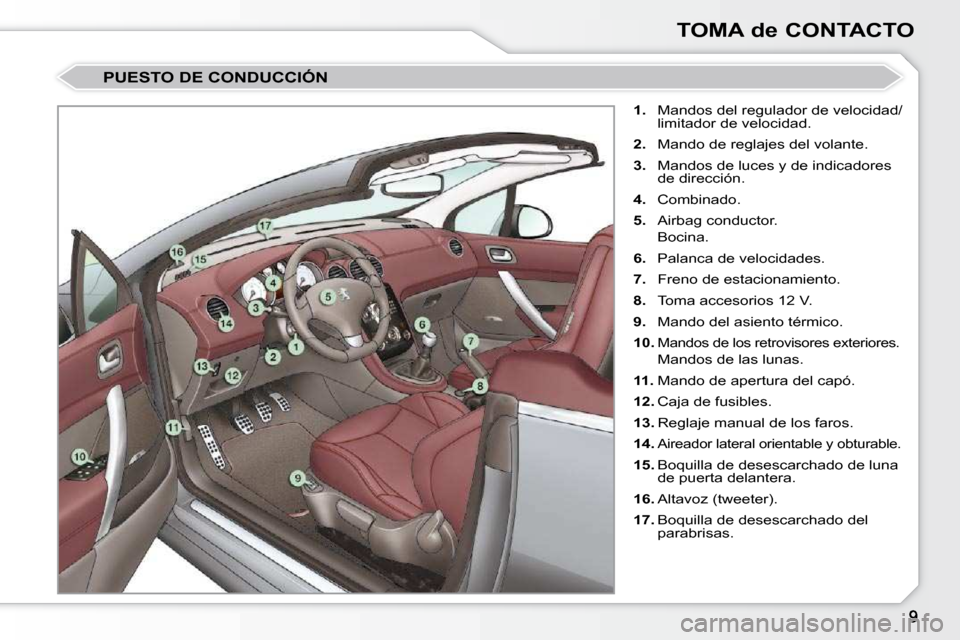

TOMA de CONTACTO
1. Mandos del regulador de velocidad/
limitador de velocidad.
2. M a n d o d e r e g l a j e s d e l v o l a n t e .
3. Mandos de luces y de indicadores
de dirección.
4. Combinado.
5. Airbag conductor.
Bocina.
6. Palanca de velocidades.
7. Freno de estacionamiento.
8. Toma accesorios 12 V.
9. Mando del asiento térmico.
10.
Mandos de los retrovisores exteriores.
Mandos de las lunas.
11. Mando de apertura del capó.
12. C a j a d e f u s i b l e s .
13. R e g l a j e m a n u a l d e l o s f a r o s .
14.
Aireador lateral orientable y obturable.
15. Boquilla de desescarchado de luna
de puerta delantera.
16. Altavoz (tweeter).
17. Boquilla de desescarchado del
parabrisas.
PUESTO DE CONDUCCIÓN
Page 7 of 294

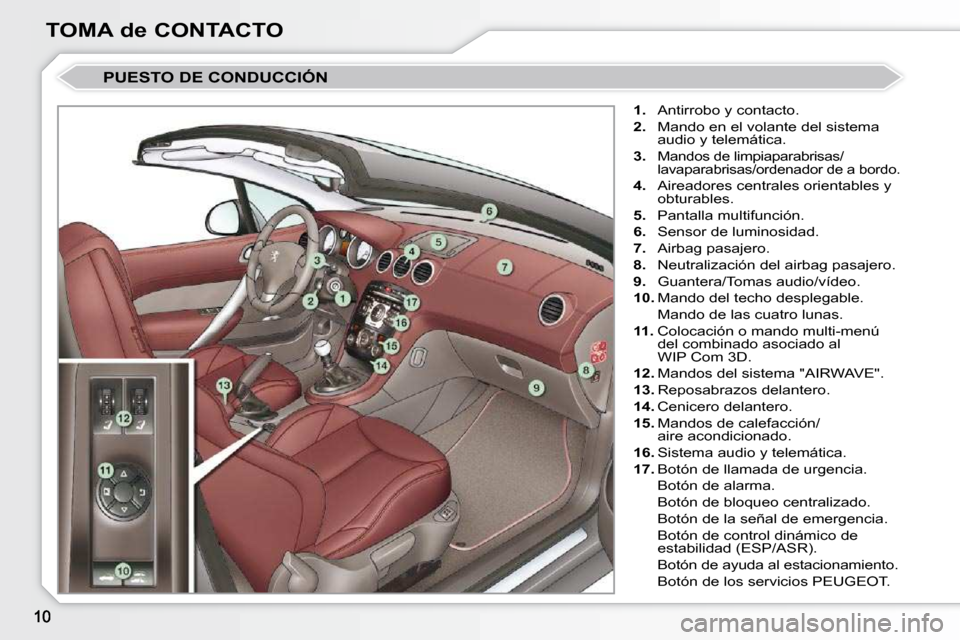

TOMA de CONTACTO
PUESTO DE CONDUCCIÓN
1. Antirrobo y contacto.
2. Mando en el volante del sistema
audio y telemática.
3.
Mandos de limpiaparabrisas/
lavaparabrisas/ordenador de a bordo.
4. Aireadores centrales orientables y
obturables.
5. Pantalla multifunción.
6. Sensor de luminosidad.
7. A i r b a g p a s a j e r o .
8. N e u t r a l i z a c i ó n d e l a i r b a g p a s a j e r o .
9. Guantera/Tomas audio/vídeo.
10. Mando del techo desplegable.
Mando de las cuatro lunas.
11. Colocación o mando multi-menú
del combinado asociado al
WIP Com 3D.
12. Mandos del sistema "AIRWAVE".
13. Reposabrazos delantero.
14. Cenicero delantero.
15. Mandos de calefacción/
aire acondicionado.
16. Sistema audio y telemática.
17. Botón de llamada de urgencia.
Botón de alarma.
Botón de bloqueo centralizado.
Botón de la señal de emergencia.
Botón de control dinámico de estabilidad (ESP/ASR).
Botón de ayuda al estacionamiento.
Botón de los servicios PEUGEOT.
Page 8 of 294

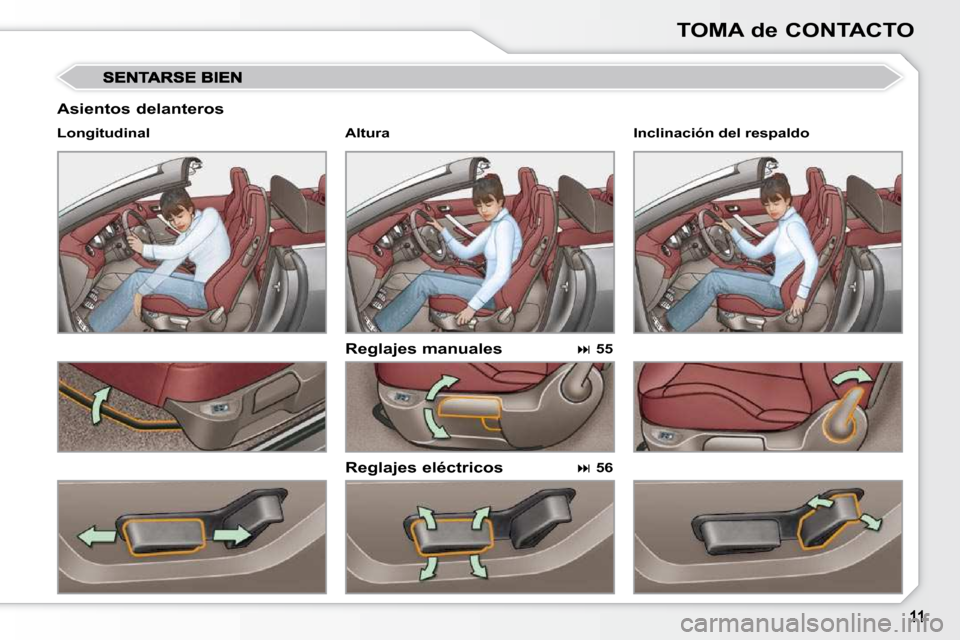

TOMA de CONTACTO
Asientos delanteros
Reglajes manuales
R e g l a j e s e l é c t r i c o s
Longitudinal
55
56 Inclinación del respaldo
Altura
Page 9 of 294
i!

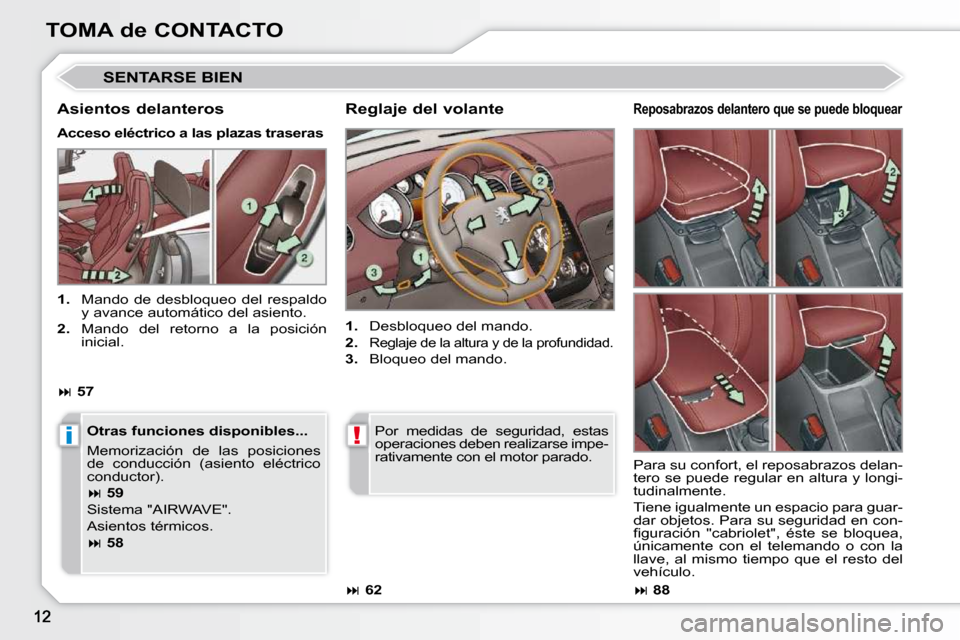

TOMA de CONTACTO
SENTARSE BIEN
Reglaje del volante
1. Desbloqueo del mando.
2.
R e g l a j e d e l a a l t u r a y d e l a p r o f u n d i d a d .
3. Bloqueo del mando.
Asientos delanteros
Otras funciones disponibles...
Memorización de las posiciones
de conducción (asiento eléctrico
conductor).
59
Sistema "AIRWAVE".
Asientos térmicos.
58
A c c e s o e l é c t r i c o a l a s p l a z a s t r a s e r a s
Reposabrazos delantero que se puede bloquear
88
62 Para su confort, el reposabrazos delan-
tero se puede regular en altura y longi-
tudinalmente.
Tiene igualmente un espacio para guar-
d a r o b j e t o s . P a r a s u s e g u r i d a d e n c o n -
fi g u r a c i ó n " c a b r i o l e t " , é s t e s e b l o q u e a ,
únicamente con el telemando o con la
llave, al mismo tiempo que el resto del
vehículo.
Por medidas de seguridad, estas
operaciones deben realizarse impe-
rativamente con el motor parado.
1. Mando de desbloqueo del respaldo
y avance automático del asiento.
2. Mando del retorno a la posición
inicial.
57
Page 10 of 294
i
TOMA de CONTACTO

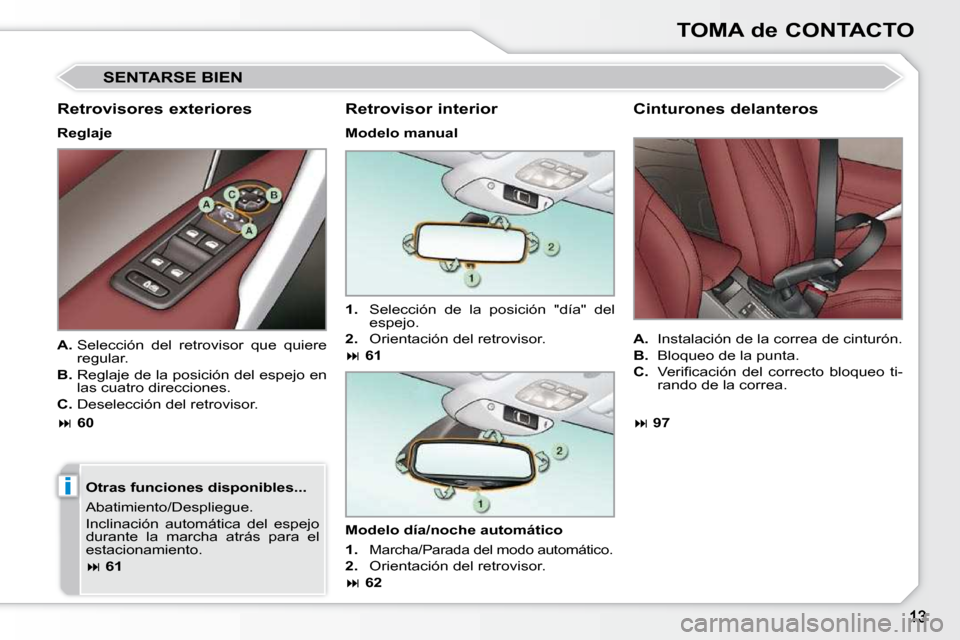

SENTARSE BIEN
Retrovisores exteriores
Reglaje Otras funciones disponibles...
Abatimiento/Despliegue.
I n c l i n a c i ó n a u t o m á t i c a d e l e s p e j o
durante la marcha atrás para el
estacionamiento.
61 Retrovisor interior
1. Selección de la posición "día" del
e s p e j o .
2. Orientación del retrovisor.
61 Cinturones delanteros
A. Instalación de la correa de cinturón.
B. Bloqueo de la punta.
C. V e r i fi c a c i ó n d e l c o r r e c t o b l o q u e o t i -
rando de la correa.
A. Selección del retrovisor que quiere
regular.
B. R e g l a j e d e l a p o s i c i ó n d e l e s p e j o e n
las cuatro direcciones.
C. Deselección del retrovisor.
97
Modelo manual
Modelo día/noche automático
1.
Marcha/Parada del modo automático.
2. Orientación del retrovisor.
62
60
