ABS Peugeot 308 SW BL 2008 Omistajan käsikirja (in Finnish)

!
27
HALLINTALAITTEET
Kun moottori käy tai auto on liikkeellä ja
jokin seuraavista merkkivaloista syttyy,
autossa on vika, joka vaatii kuljettajalta
toimenpiteitä. Yleinen varoitusvalo
Valo syttyy samanaikaisesti
toisen varoitusvalon kanssa:
- rengasrikko
- jarrut
- ohjaustehostin
- moottorin öljynpaine
- moottorin lämpötila.
Auto on tällöin pysäytettävä välittömästi
muulta liikenteeltä turvassa olevaan paikkaan.
Huoltovalo
Valo syttyy, kun autossa on vika
järjestelmässä, jolla ei ole omaa
merkkivaloa.
Vian voi tunnistaa katsomalla monitoi-
minäytöstä.
Tarkista ensin:
- että ovet, takaluukku, takalasi ja konepelti ovat kiinni
- moottoriöljyn taso
- lasinpesunesteen taso
- kauko-ohjaimen paristo
- rengaspaineet
- hiukkassuodattimen tukkeutuminen (dieselmoottori).
Jos vika on muualla, ota yhteys valtuu-
tettuun PEUGEOT -huoltokorjaamoon. Jarrut
Merkkivalon syttyminen merkit-
see, että jossain jarrujärjestel-
mässä on vika:
- jarrunesteen taso on laskenut paljon
- sähköinen jarrupaineen jako ei toimi (ABS-valo syttyy
samanaikaisesti)
Auto on pysäytettävä välittömästi muulta
liikenteeltä suojaan.
Jos auto on liikkeellä, tarkista, että käsi-
jarru ei ole kytkettynä.
Viat, jotka aiheuttavat merkkivalon
syttymisen vaativat vian syyn mää-
ritystä lukemalla monitoiminäytöllä
oleva viesti.
Ongelmatapauksissa kysy neuvoa
valtuutetusta PEUGEOT -huolto-korjaamosta.
Varoitusvalot
Lukkiutumattomat jarrut
(ABS)
Valon syttyminen merkitsee vi-
kaa ABS-järjestelmässä.
Tämä ei kuitenkaan estä jarrutehosti-
men toimintaa.
Yhdistetyt varoitusvalot
Ajovakauden
hallintajärjestelmä (ESP/ASR).
ESP/ASR-järjestelmä on toi-minnassa välittömästi, kun au-
tolla lähdetään liikkeelle.
Jollei järjestelmää ole otettu pois käy-
töstä, merkkivalon ja painikkeen valon
jatkuva palaminen merkitsevät vikaa
ESP/ASR-järjestelmässä tai mäkilähtö-
järjestelmässä.

30
HALLINTALAITTEET Turvatyynyt
Symbolin ilmestyminen näyttöön
merkitsee vikaa jossain turvatyy-
nyjärjestelmässä tai turvavöiden
kiristinjärjestelmässä.
Jarrut
Symbolin ilmestyminen näyt-
töön merkitsee vikaa jossain
jarrujärjestelmässä:
- jarrunesteen määrä järjestelmässä on vähentynyt paljon
- elektronisessa jarrupaineen jaossa (REF) on vika (ABS-valo syttyy
samanaikaisesti).
Tällöin auto on ehdottomasti pysäytet-
tävä muulta liikenteeltä suojattuun paik-
kaan.
Jos auto on liikkeellä, tarkista, että käsi-
jarru ei ole kytkettynä.
Lukkiutumattomat jarrut
(ABS)
Symbolin ilmestyminen näyttöön
auton ollessa liikkeellä merkitsee,
että lukkiutumattomassa jarrujär-
jestelmässä on vika.
Tämä ei kuitenkaan estä jarrutehosti-
men toimintaa. Ajovakauden
hallintajärjestelmä
(ESP/ASR)
ESP/ASR-järjestelmä käynnistyy
automaattisesti, kun autolla lähdetään
liikkeelle.
Jollei järjestelmää ole otettu pois käy-
töstä, sen symbolin tullessa näyttöön ja
toiminnon painikkeen valon syttyessä
ESP/ASR-järjestelmässä tai mäkilähtö-
järjestelmässä on vika.
Ohjaustehostin
Jos symboli tulee näyttöön, oh-
jaustehostimessa on vika. Auto
on ehdottomasti pysäytettävä
muulta liikenteeltä suojassa olevaan
paikkaan.
Ovi auki
Jokin ovi, takaluukku, takalasi
tai konepelti * on jäänyt auki ja
- jos nopeus on alle 10 km/h, symboli näkyy oranssina
- jos nopeus on yli 10 km/h, symboli on punainen. Jäisen tien varoitus
Jos symboli tulee näyttöön, tiel-
le saattaa muodostua jäätä alle
3 °C:n lämpötiloissa.
Aja varovasti.
Käsijarru
Symbolin ilmestyminen näyt-
töön merkitsee auton ollessa
liikkeellä, että käsijarrua ei ole
vapautettu kunnolla.
Sähköinen ajonestojärjestelmä
Symbolin ilmestyminen näyttöön
merkitsee, että ajonestojärjes-
telmässä on vika tai kauko-ohjaimen paristo on tyhjentynyt.
* Vain, kun autossa on murtohälytin. Polttonesteen taso
Symbolin ilmestyminen näyt-
töön merkitsee, että säiliössä
jäljellä oleva polttoneste riittää
noin 50 km:n matkaan.
Säiliön tilavuus on noin 60 litraa. Lasinpesunesteen taso
Symbolin ilmestyminen näyttöön
merkitsee (kun lasinpyyhkimet
kytketään), että pesunestettä on
liian vähän.
Täytä lasin-/valonpesulaitteen nestesäi-
liö, kun seuraavan kerran pysähdyt.

!
i
!

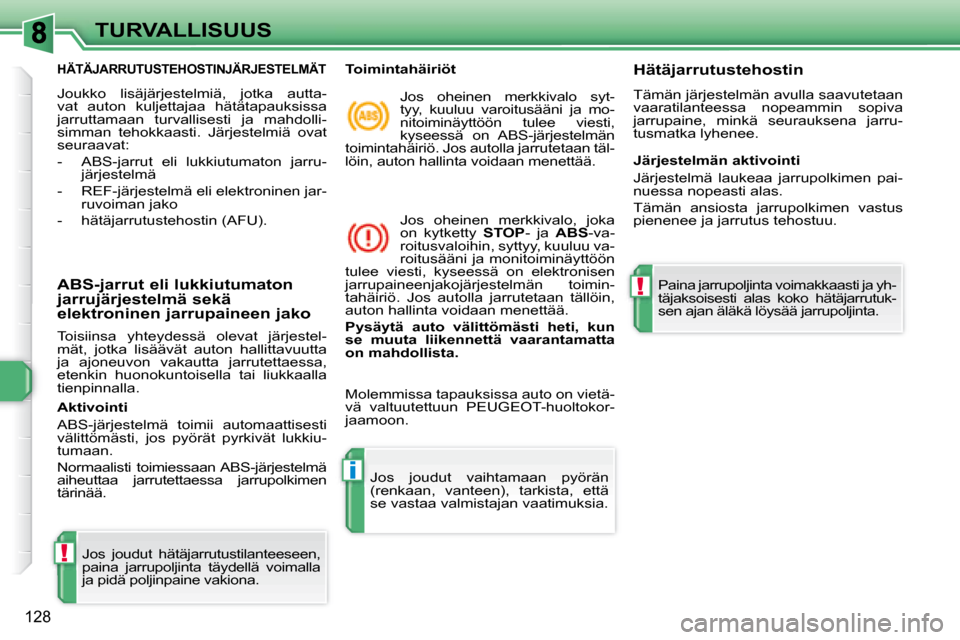

128
TURVALLISUUS
ABS-jarrut eli lukkiutumaton
jarrujärjestelmä sekä
elektroninen jarrupaineen jako
Toisiinsa yhteydessä olevat järjestel-
mät, jotka lisäävät auton hallittavuutta
ja ajoneuvon vakautta jarrutettaessa,
etenkin huonokuntoisella tai liukkaalla
tienpinnalla. Jos joudut hätäjarrutustilanteeseen,
paina jarrupoljinta täydellä voimalla
ja pidä poljinpaine vakiona. Jos joudut vaihtamaan pyörän
(renkaan, vanteen), tarkista, että
se vastaa valmistajan vaatimuksia.
Toimintahäiriöt
Jos oheinen merkkivalo syt-
tyy, kuuluu varoitusääni ja mo-
nitoiminäyttöön tulee viesti,
kyseessä on ABS-järjestelmän
toimintahäiriö. Jos autolla jarrutetaan täl-
löin, auton hallinta voidaan menettää.
Jos oheinen merkkivalo, joka
on kytketty STOP - ja ABS -va-
roitusvaloihin, syttyy, kuuluu va-
roitusääni ja monitoiminäyttöön
tulee viesti, kyseessä on elektronisen
jarrupaineenjakojärjestelmän toimin-
tahäiriö. Jos autolla jarrutetaan tällöin,
auton hallinta voidaan menettää.

Pysäytä auto välittömästi heti, kun
se muuta liikennettä vaarantamatta
on mahdollista. Hätäjarrutustehostin
Tämän järjestelmän avulla saavutetaan
vaaratilanteessa nopeammin sopiva
jarrupaine, minkä seurauksena jarru-
tusmatka lyhenee.
Aktivointi
ABS-järjestelmä toimii automaattisesti
välittömästi, jos pyörät pyrkivät lukkiu-
tumaan.
Normaalisti toimiessaan ABS-järjestelmä
aiheuttaa jarrutettaessa jarrupolkimen
tärinää. Järjestelmän aktivointi
Järjestelmä laukeaa jarrupolkimen pai-
nuessa nopeasti alas.
Tämän ansiosta jarrupolkimen vastus
pienenee ja jarrutus tehostuu.
Molemmissa tapauksissa auto on vietä-
vä valtuutettuun PEUGEOT -huoltokor-
jaamoon. Paina jarrupoljinta voimakkaasti ja yh-
täjaksoisesti alas koko hätäjarrutuk-
sen ajan äläkä löysää jarrupoljinta.
HÄTÄJARRUTUSTEHOSTINJÄRJESTELMÄT
Joukko lisäjärjestelmiä, jotka autta-
vat auton kuljettajaa hätätapauksissa
jarruttamaan turvallisesti ja mahdolli-
simman tehokkaasti. Järjestelmiä ovat
seuraavat:
- ABS-jarrut eli lukkiutumaton jarru-
järjestelmä
- REF-järjestelmä eli elektroninen jar- ruvoiman jako
- hätäjarrutustehostin (AFU).

11

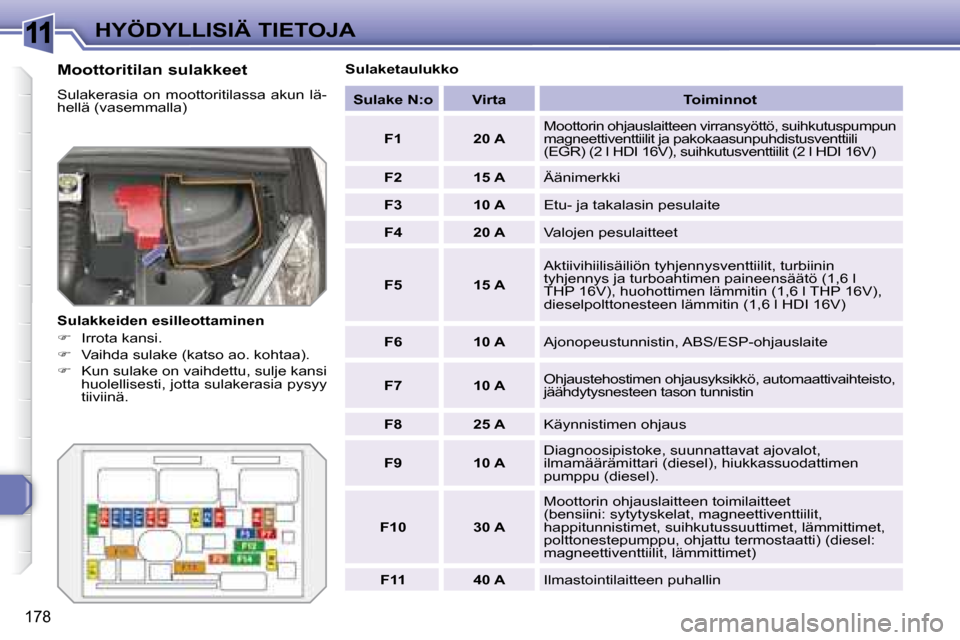

178
HYÖDYLLISIÄ TIETOJA
Moottoritilan sulakkeet
Sulakerasia on moottoritilassa akun lä-
hellä (vasemmalla)
Sulakkeiden esilleottaminen

 Irrota kansi.

 Vaihda sulake (katso ao. kohtaa).

 Kun sulake on vaihdettu, sulje kansi
huolellisesti, jotta sulakerasia pysyy
tiiviinä. Sulaketaulukko

Sulake N:o Virta Toiminnot

F1 20 A Moottorin ohjauslaitteen virransyöttö, suihkutuspu
mpun
magneettiventtiilit ja pakokaasunpuhdistusventtiili
(EGR) (2 l HDI 16V), suihkutusventtiilit (2 l HDI 1 6V)

F2 15 A Äänimerkki

F3 10 A Etu- ja takalasin pesulaite

F4 20 A Valojen pesulaitteet

F5 15 A Aktiivihiilisäiliön tyhjennysventtiilit, turbiinin
tyhjennys ja turboahtimen paineensäätö (1,6 l
THP 16V), huohottimen lämmitin (1,6 l THP 16V),
dieselpolttonesteen lämmitin (1,6 l HDI 16V)

F6 10 A Ajonopeustunnistin, ABS/ESP-ohjauslaite

F7 10 A Ohjaustehostimen ohjausyksikkö, automaattivaihteis
to,
jäähdytysnesteen tason tunnistin

F8 25 A Käynnistimen ohjaus

F9 10 A Diagnoosipistoke, suunnattavat ajovalot,
ilmamäärämittari (diesel), hiukkassuodattimen
pumppu (diesel).

F10 30 A Moottorin ohjauslaitteen toimilaitteet
(bensiini: sytytyskelat, magneettiventtiilit,
happitunnistimet, suihkutussuuttimet, lämmittimet,
polttonestepumppu, ohjattu termostaatti) (diesel:
magneettiventtiilit, lämmittimet)

F11 40 A Ilmastointilaitteen puhallin

11

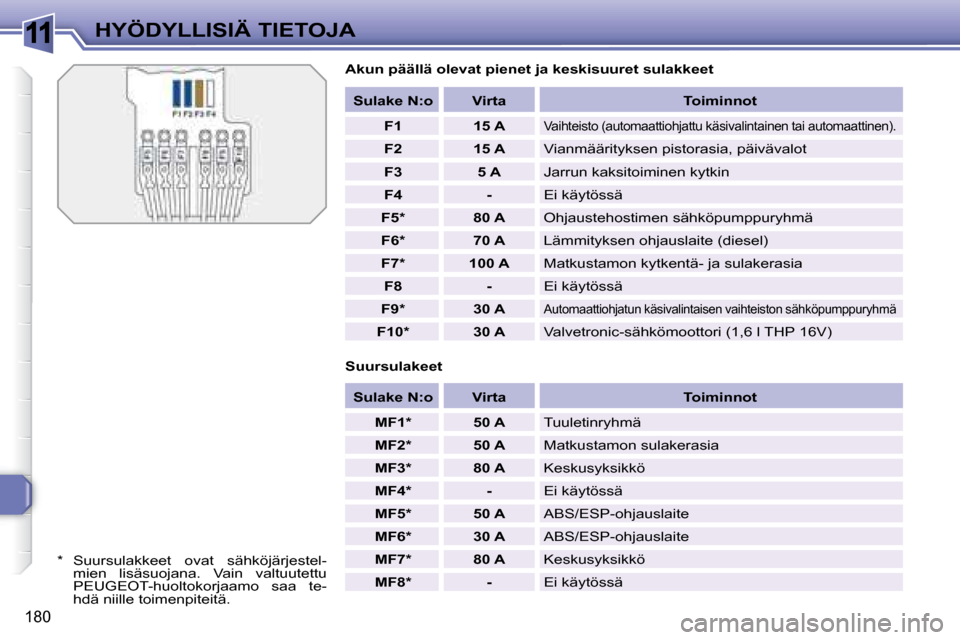

180
HYÖDYLLISIÄ TIETOJA Akun päällä olevat pienet ja keskisuuret sulakkeet
Suursulakeet
Sulake N:o Virta Toiminnot

F1 15 A
Vaihteisto (automaattiohjattu käsivalintainen tai automaattinen).

F2 15 A Vianmäärityksen pistorasia, päivävalot

F3 5 A Jarrun kaksitoiminen kytkin

F4 - Ei käytössä

F5 * 80 A Ohjaustehostimen sähköpumppuryhmä

F6 * 70 A Lämmityksen ohjauslaite (diesel)

F7 * 100 A Matkustamon kytkentä- ja sulakerasia

F8 - Ei käytössä

F9 * 30 A
Automaattiohjatun käsivalintaisen vaihteiston sähk öpumppuryhmä

F10 * 30 A Valvetronic-sähkömoottori (1,6 l THP 16V)

Sulake N:o Virta Toiminnot

MF1 * 50 A Tuuletinryhmä

MF2 * 50 A Matkustamon sulakerasia

MF3 * 80 A Keskusyksikkö

MF4 * - Ei käytössä

MF5 * 50 A ABS/ESP-ohjauslaite

MF6 * 30 A ABS/ESP-ohjauslaite

MF7 * 80 A Keskusyksikkö

MF8 * - Ei käytössä
* Suursulakkeet ovat sähköjärjestel-mien lisäsuojana. Vain valtuutettu PEUGEOT -huoltokorjaamo saa te-hdä niille toimenpiteitä.
