isofix Peugeot 308 SW BL 2010.5 Instruktionsbog (in Danish)

Instrumentgrupper 22
Kontrollamper 26
Indikatorer 34
Knapper til instrumentgruppe 38„
„
„
„
Ventilation 56
Varme 58
Manuel aircondition 58
Afdugning - afrimning af
bagrude 60
To-zonet klimaanlæg 61
Forsæder 63
Bagsæder 67
Fleksibel placering af sæderne 73
Spejle 75
Indstilling af rat 77„
„
„
„
„
„
„
„
„
„
KOMFORT 56 Î 77
Nøgle med fjernbetjening 78
Alarm 82
El-ruder 84
Døre 86
Bagklap 88
Oplukkelig bagrude 89
Panoramatag 90
Brændstoftank 91„
„
„
„
„
„
„
„
ÅBNINGER 78 Î 92
Betjeningsarm for lygter 93
Automatisk lygtetænding 95
Indstilling af forlygter 96
Drejelygter 97
Betjeningsarm for viskere 98
Automatisk viskerfunktion 100
Loftlys 101
Dæmpet belysning 102
Lys i bagagerum 102„
„
„
„
„
„
„
„
„
UDSYN 93 Î 102
Barnestole 118
ISOFIX barnesæder 123
Børnesikring 127„
„
„
SIKKERHED
FOR BØRN 118 Î 127 ET HURTIGT
OVERBLIK 4 Î 21
FUNKTIONSKONTROL
22 Î 39
Display uden bilradio 40
Display med bilradio 42
Sammenklappelig farveskærm
16/9 (WIP Nav) 47
Sammenklappeligt farvedisplay
16/9 med høj opløsning
(WIP Com 3D) 49
Instrumentbordscomputer 52„
„
„
„
„
MULTIFUNKTIONSDISPLAY 40 Î 55
Indretning af kabine 103
Armlæn foran 106
Måtter 107
Indretning af bagagerum 109„
„
„
„
INDRETNING 103 Î 11 7

i
118
SIKKERHED FOR BØRN
PEUGEOT anbefaler
, at børn
transporteres på bilens bagsæder
:


- Med ryggen i køreretningen

indtil 2 år.

- Med ansigtet i køreretningen

fra og med 2 år.









GENERELLE OPLYSNINGER OM BARNESTOLE BARNESTOL PÅ FORSÆDE


"Fremadvendt"
Når barnestolen installeres fremad-
vendt på passagersædet foran
, skal
bilsædet indstilles i mellemste position
i længderetningen med ryglænet vippet
op, og passagerairbaggen skal forblive
aktiv.
"Bagudvendt"
Når barnestolen installeres bagudvendt
på passagersædet foran
, skal passa-
gerairbaggen altid afbrydes. Ellers kan
barnet blive alvorligt kvæstet eller i
værste fald dræbt, når airbaggen fol-
der sig ud
.

*

Reglerne for transport af børn kan va-
riere fra land til land. Der henvises til
gældende lovgivning i Danmark. Børnenes sikkerhed er en væsentlig
faktor, når PEUGEOT udvikler biler,
men børnenes sikkerhed afhænger
også af dig.
For at sikkerheden bliver optimal, skal
følgende anvisninger overholdes:


- Ifølge den europæiske lovgivning er
det under kørsel lovpligtigt, at alle
børn under 12 år og/eller børn
under 1,50 meter er fastspændt i
godkendte barnestole, der passer
til deres vægt,
og som er installeret
på sæder, der er udstyret med
en sikkerhedssele eller ISOFIX-
forankringer
*
.

- De sikreste pladser til transport
af børn er statistisk set bilens
bagsæder.


- Et barn under 9 kg skal altid
transporteres med ryggen i køre-
retningen, både på forsædet og
bagsædet.




Mellemste position i længderetningen

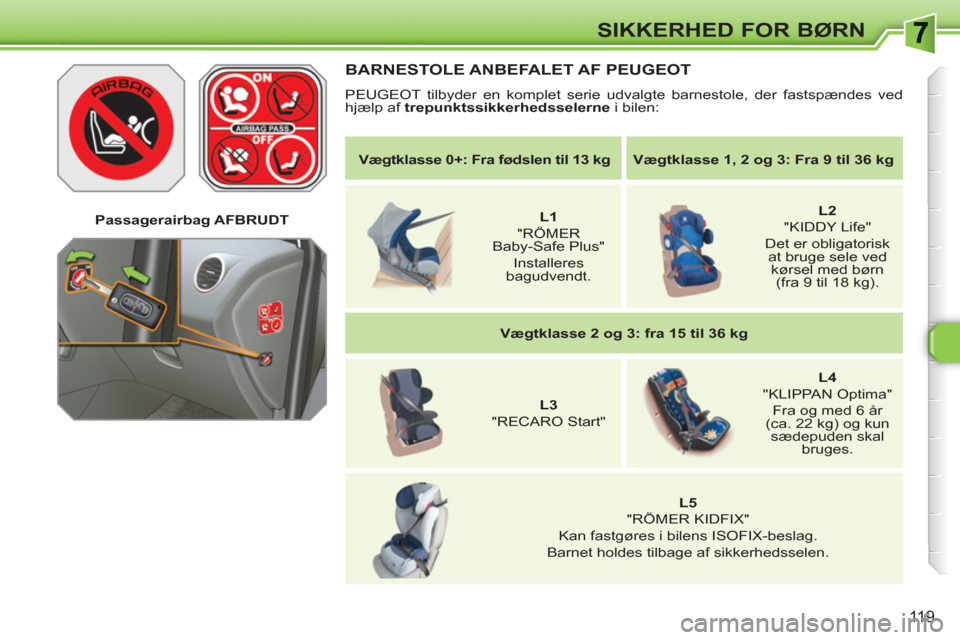

119
SIKKERHED FOR BØRN

Vægtklasse 0+: Fra fødslen til 13 kg



Vægtklasse 1, 2 og 3: Fra 9 til 36 kg






L1


"RÖMER
Baby-Safe Plus"
Installeres
bagudvendt.



L2


"KIDDY Life"
Det er obligatorisk
at bruge sele ved
kørsel med børn
(fra 9 til 18 kg).


Vægtklasse 2 og 3: fra 15 til 36 kg






L3


"RECARO Start"



L4


"KLIPPAN Optima"
Fra og med 6 år
(ca. 22 kg) og kun
sædepuden skal
bruges.




L5


"RÖMER KIDFIX"
Kan fastgøres i bilens ISOFIX-beslag.
Barnet holdes tilbage af sikkerhedsselen.

Passagerairbag AFBRUDT

BARNESTOLE ANBEFALET AF PEUGEOT

PEUGEOT tilbyder en komplet serie udvalgte barnestole, der fastspændes ved
hjælp af trepunktssikkerhedsselerne
i bilen:

i

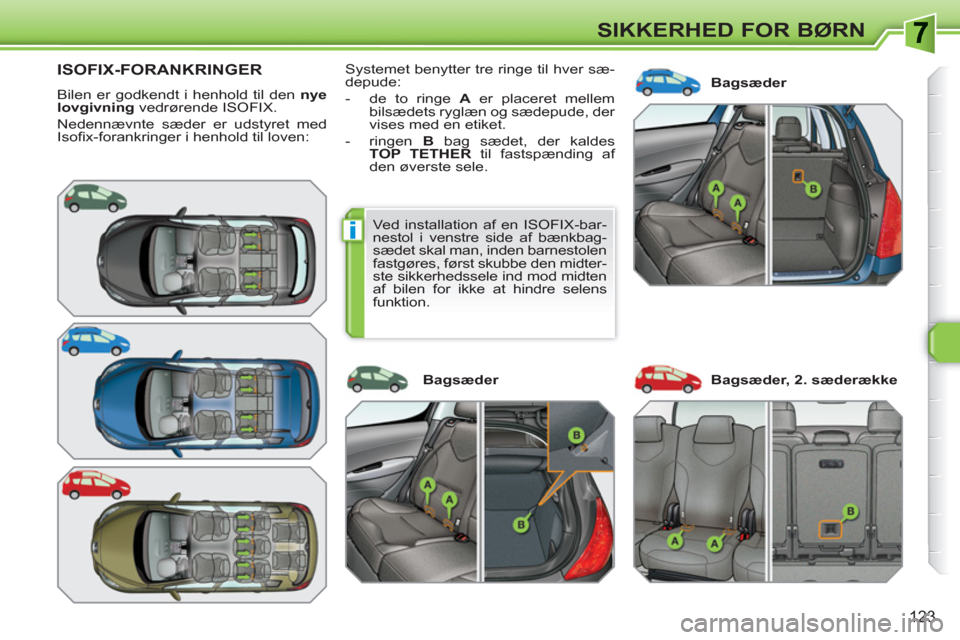

123
SIKKERHED FOR BØRN








ISOFIX-FORANKRINGER

Bilen er godkendt i henhold til den nye
lovgivning
vedrørende ISOFIX.
Nedennævnte sæder er udstyret med
Isofi x-forankringer i henhold til loven: Bagsæder Systemet benytter tre ringe til hver sæ-
depude:


- de to ringe A
er placeret mellem
bilsædets ryglæn og sædepude, der
vises med en etiket.

- ringen B
bag sædet, der kaldes
TOP TETHER
til fastspænding af
den øverste sele.


Bagsæder Bagsæder, 2. sæderække

Ved installation af en ISOFIX-bar-
nestol i venstre side af bænkbag-
sædet skal man, inden barnestolen
fastgøres, først skubbe den midter-
ste sikkerhedssele ind mod midten
af bilen for ikke at hindre selens
funktion.

i
!
i

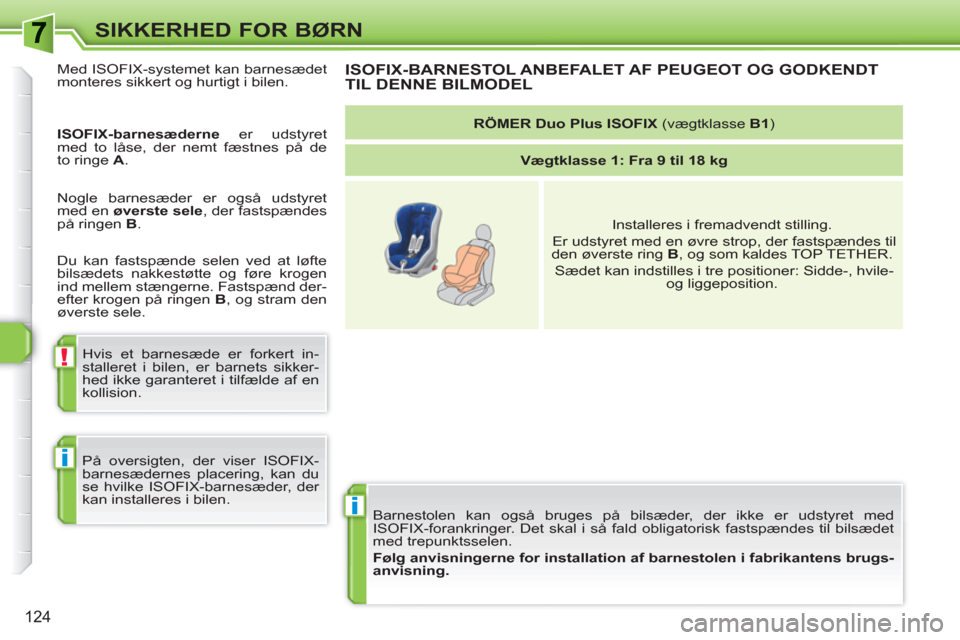

124
SIKKERHED FOR BØRN
Barnestolen kan også bruges på bilsæder, der ikke er udstyret med
ISOFIX-forankringer. Det skal i så fald obligatorisk fastspændes til bilsædet
med trepunktsselen.

Følg anvisningerne for installation af barnestolen i fabrikantens brugs-
anvisning.

ISOFIX-BARNESTOL ANBEFALET AF PEUGEOT OG GODKENDT TIL DENNE BILMODEL



RÖMER Duo

Plus

ISOFIX
(vægtklasse B1
)


Vægtklasse 1: Fra 9 til 18 kg





Installeres i fremadvendt stilling.
Er udstyret med en øvre strop, der fastspændes til
den øverste ring B
, og som kaldes TOP TETHER.
Sædet kan indstilles i tre positioner: Sidde-, hvile-
og liggeposition. Med ISOFIX-systemet kan barnesædet
monteres sikkert og hurtigt i bilen.

ISOFIX-barnesæderne
er udstyret
med to låse, der nemt fæstnes på de
to ringe A
.
Nogle barnesæder er også udstyret
med en øverste sele
, der fastspændes
på ringen B
.
Hvis et barnesæde er forkert in-
stalleret i bilen, er barnets sikker-
hed ikke garanteret i tilfælde af en
kollision.
På oversigten, der viser ISOFIX-
barnesædernes placering, kan du
se hvilke ISOFIX-barnesæder, der
kan installeres i bilen. Du kan fastspænde selen ved at løfte
bilsædets nakkestøtte og føre krogen
ind mellem stængerne. Fastspænd der-
efter krogen på ringen B
, og stram den
øverste sele.

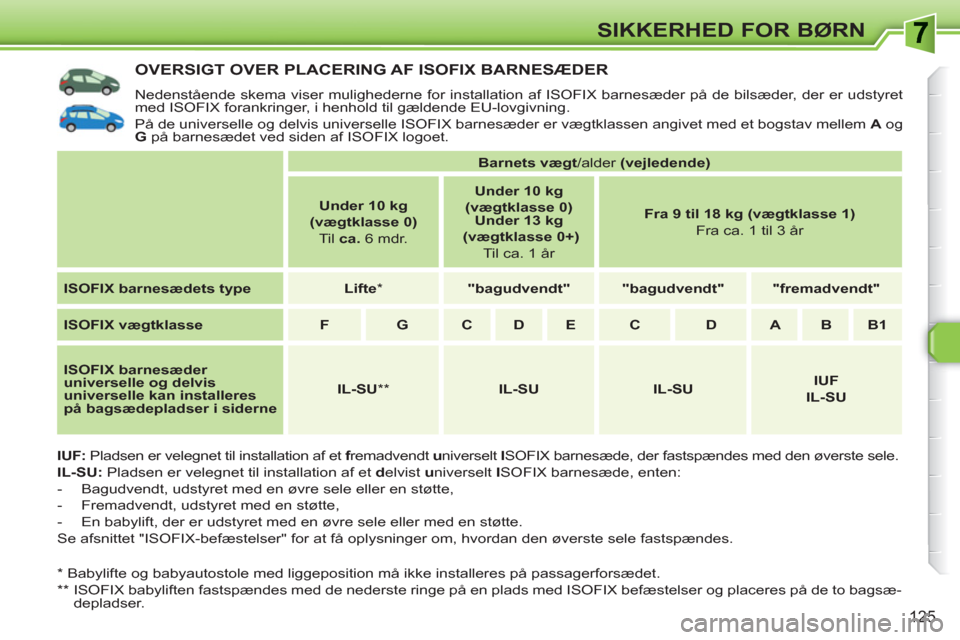

125
SIKKERHED FOR BØRN
OVERSIGT OVER PLACERING AF ISOFIX BARNESÆDER
Nedenstående skema viser mulighederne for installation af ISOFIX barnesæder på de bilsæder, der er udstyret
med ISOFIX forankringer, i henhold til gældende EU-lovgivning.
På de universelle og delvis universelle ISOFIX barnesæder er vægtklassen angivet med et bogstav mellem A
og
G
på barnesædet ved siden af ISOFIX logoet.

IUF:
Pladsen er velegnet til installation af et f
remadvendt u
niverselt I
SOFIX barnesæde, der fastspændes med den øverste sele.

IL-SU:
Pladsen er velegnet til installation af et d
elvist u
niverselt I
SOFIX barnesæde, enten:


- Bagudvendt, udstyret med en øvre sele eller en støtte,

- Fremadvendt, udstyret med en støtte,

- En babylift, der er udstyret med en øvre sele eller med en støtte.
Se afsnittet "ISOFIX-befæstelser" for at få oplysninger om, hvordan den øverste sele fastspændes.


*
Babylifte og babyautostole med liggeposition må ikke installeres på passagerforsædet.


**
ISOFIX babyliften fastspændes med de nederste ringe på en plads med ISOFIX befæstelser og placeres på de to bagsæ-
depladser.





Barnets vægt
/alder (vejledende)




Under 10 kg
(vægtklasse 0)


Til ca.
6 mdr.

Under 10 kg


(vægtklasse 0)


Under 13 kg




(vægtklasse 0+)


Til ca. 1 år

Fra 9 til 18 kg (vægtklasse 1)


Fra ca. 1 til 3 år


ISOFIX barnesædets type



Lifte

*


"bagudvendt"



"bagudvendt"



"fremadvendt"




ISOFIX vægtklasse



F


G


C



D



E



C



D



A



B



B1




ISOFIX barnesæder
universelle og delvis
universelle kan installeres
på bagsædepladser i siderne



IL-SU

**


IL-SU



IL-SU



IUF


IL-SU

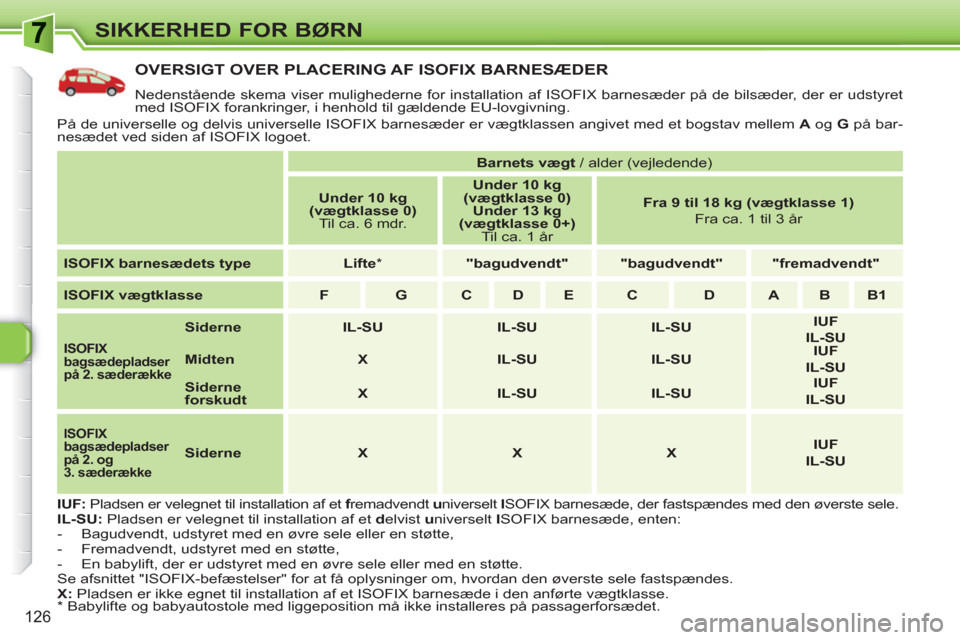

126
SIKKERHED FOR BØRN
OVERSIGT OVER PLACERING AF ISOFIX BARNESÆDER
Nedenstående skema viser mulighederne for installation af ISOFIX barnesæder på de bilsæder, der er udstyret
med ISOFIX forankringer, i henhold til gældende EU-lovgivning.
På de universelle og delvis universelle ISOFIX barnesæder er vægtklassen angivet med et bogstav mellem A
og G
på bar-
nesædet ved siden af ISOFIX logoet.

IUF:
Pladsen er velegnet til installation af et f
remadvendt u
niverselt I
SOFIX barnesæde, der fastspændes med den øverste sele.

IL-SU:
Pladsen er velegnet til installation af et d
elvist u
niverselt I
SOFIX barnesæde, enten:


- Bagudvendt, udstyret med en øvre sele eller en støtte,

- Fremadvendt, udstyret med en støtte,

- En babylift, der er udstyret med en øvre sele eller med en støtte.
Se afsnittet "ISOFIX-befæstelser" for at få oplysninger om, hvordan den øverste sele fastspændes.

X:
Pladsen er ikke egnet til installation af et ISOFIX barnesæde i den anførte vægtklasse.





Barnets vægt
/ alder (vejledende)


Under 10 kg
(vægtklasse 0)


Til ca. 6 mdr.

Under 10 kg
(vægtklasse 0)


Under 13 kg
(vægtklasse 0+)


Til ca. 1 år

Fra 9 til 18 kg (vægtklasse 1)


Fra ca. 1 til 3 år



ISOFIX barnesædets type



Lifte

*


"bagudvendt"



"bagudvendt"



"fremadvendt"




ISOFIX vægtklasse



F


G


C



D



E



C



D



A



B



B1





ISOFIX
bagsædepladser
på 2. sæderække





Siderne



IL-SU



IL-SU



IL-SU



IUF


IL-SU




Midten



X



IL-SU



IL-SU



IUF
IL-SU




Siderne
forskudt



X



IL-SU



IL-SU



IUF
IL-SU





ISOFIX
bagsædepladser
på 2. og
3. sæderække




Siderne



X



X



X



IUF
IL-SU




*
Babylifte og babyautostole med liggeposition må ikke installeres på passagerforsædet.

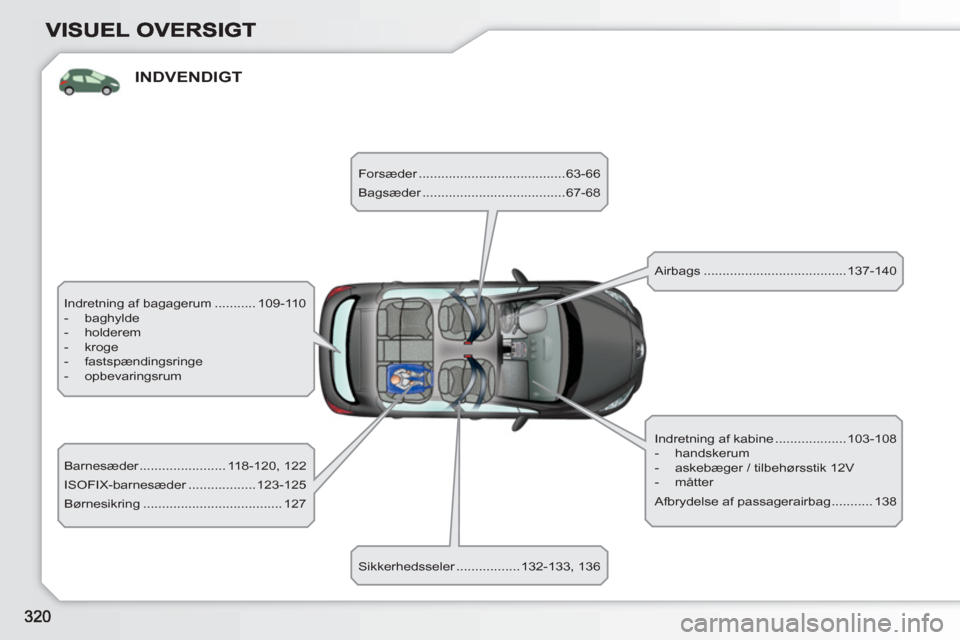

INDVENDIGT
Indretning af bagagerum ........... 109-110


- baghylde

- holderem

- kroge

- fastspændingsringe

- opbevaringsrum
Barnesæder ....................... 118-120, 122
ISOFIX-barnesæder ..................123-125
Børnesikring ..................................... 127 Forsæder .......................................63-66
Bagsæder ......................................67-68
Sikkerhedsseler .................132-133, 136 Airbags ......................................137-140
Indretning af kabine ...................103-108


- handskerum

- askebæger / tilbehørsstik 12V

- måtter
Afbrydelse af passagerairbag ........... 138

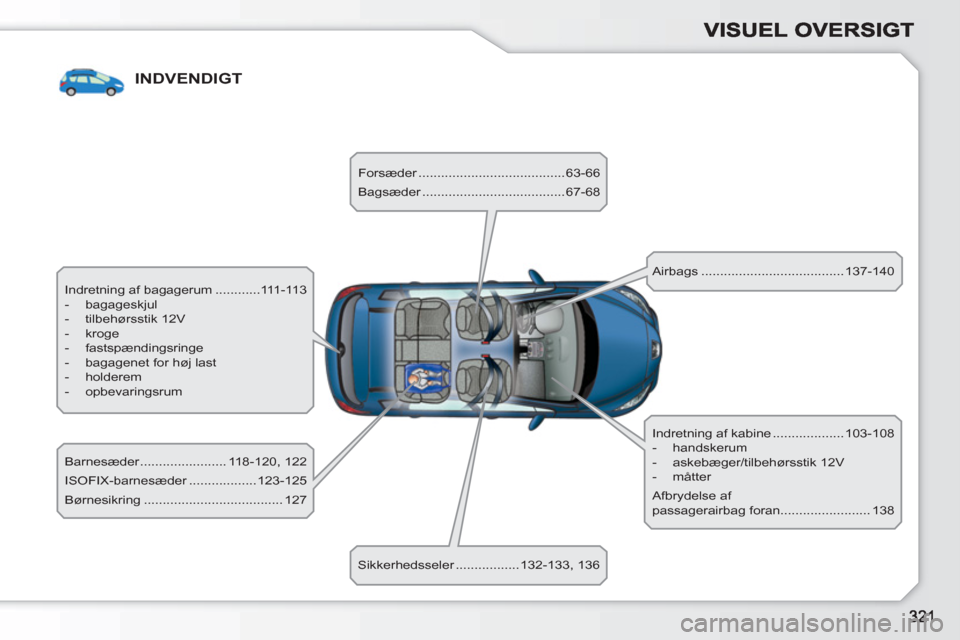

INDVENDIGT
Indretning af bagagerum ............111-113


- bagageskjul

- tilbehørsstik 12V

- kroge

- fastspændingsringe

- bagagenet for høj last

- holderem

- opbevaringsrum
Barnesæder ....................... 118-120, 122
ISOFIX-barnesæder ..................123-125
Børnesikring ..................................... 127 Forsæder .......................................63-66
Bagsæder ......................................67-68
Sikkerhedsseler .................132-133, 136 Airbags ......................................137-140
Indretning af kabine ...................103-108


- handskerum

- askebæger/tilbehørsstik 12V

- måtter
Afbrydelse af
passagerairbag foran........................ 138

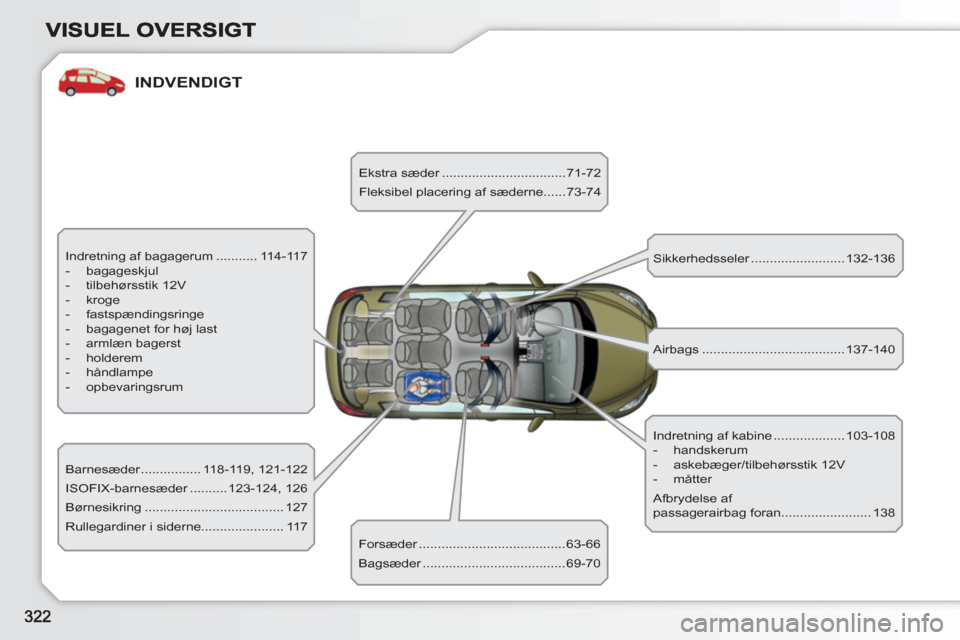

INDVENDIGT
Indretning af bagagerum ........... 114-117


- bagageskjul

- tilbehørsstik 12V

- kroge

- fastspændingsringe

- bagagenet for høj last

- armlæn bagerst

- holderem

- håndlampe

- opbevaringsrum
Barnesæder ................ 118-119, 121-122
ISOFIX-barnesæder ..........123-124, 126
Børnesikring ..................................... 127
Rullegardiner i siderne...................... 117 Ekstra sæder .................................71-72
Fleksibel placering af sæderne......73-74
Forsæder .......................................63-66
Bagsæder ......................................69-70 Sikkerhedsseler .........................132-136
Indretning af kabine ...................103-108


- handskerum

- askebæger/tilbehørsstik 12V

- måtter
Afbrydelse af
passagerairbag foran........................ 138 Airbags ......................................137-140
