1.
Ratlås og tænding

2.
Ratkontakt til lyd- og
telematiksystem

3.
Betjeningsarm til vinduesvisker/-
vasker/tripcomputer

4.
Midterdyser, som kan drejes og
lukkes

5.
Multifunktionsdisplay

6.
Solsensor

7.
Passagerairbag

8.
Sidedyse, som kan drejes og
lukkes

9.
Frakobling af passagerairbag

10.
Handskerum/Lyd-/videostik

11 .
Opbevaringsrum eller drejeknap på
instrumentgruppen til NaviDrive 3D

12.
Tilbehørsstik 12V

13.
Askebæger foran

14.
Betjeningsknapper til varmesystem/
aircondition

15.
CD-changer

16.
Lyd- og telematiksystem

17.
Knap til nødopkald
Knap til alarm
Knap til centrallåsning
Knap til havariblink
Knap til ESP/ASR
Knap til parkeringsradar
Knap til PEUGEOT service

33
FUNKTIONSKONTROL


Automatisk forlygtejustering
Når denne lampe lyser, er det
tegn på, at der er opstået en fejl
ved den automatiske forlygteju-
stering.


Fladt dæk
Når denne lampe lyser, er det
tegn på, at der ikke er luft nok i
et eller fl ere dæk.
Kontroller dæktrykket hurtigst muligt.

Punkteret dæk
Når denne lampe lyser, er det
tegn på, at et eller fl ere dæk er
punkteret, og det kræver, at bi-
len standses hurtigst muligt under sikre
forhold.
Udskift det punkterede dæk, og få det
repareret på et PEUGEOT værksted.
Dæktrykregistrering

Når denne lampe lyser, er det
tegn på, at der er opstået en fejl
ved en af sensorerne eller ved
dæktrykregistreringssystemet.
Det kan også betyde, at reservehjulet,
som er monteret i stedet for det punkte-
rede dæk, ikke er udstyret med en dæk-
tryksensor.



Automatisk lygtetænding
(ej DK)
Når denne lampe lyser, er det
tegn på, at der er opstået en fejl
ved den automatiske lygtetænding.
Anvend lygtebetjeningsarmens andre
indstillinger.


Parkeringshjælp med grafi sk
visning og/eller lydalarm
Når denne lampe lyser ved kør-
sel fremad og/eller i bakgear, er
det tegn på, at der er opstået en fejl i
parkeringshjælpsystemet.



Manuel gearkasse med
elektronisk styring og 6 gear
eller automatgear
Når denne lampe lyser, er det
tegn på, at der er opstået en fejl ved den
manuelle 6-trins gearkasse med elektro-
nisk styring eller ved automatgearkas-
sen. Denne gearkasse vil stadig fungere
i nødfunktion med 3. gear blokeret.
Den kan ligeledes lyse, hvis en dør åbnes.


Ugyldig værdi
Når denne lampe lyser, er det
tegn på, at der er opstået en
fejl ved programmet for den
manuelle 6-trins gearkasse
med elektronisk styring eller
automatgearkassen.

Position P eller N
Når denne lampe lyser, er det
tegn på, at gearvælgeren skal
sættes i position P
eller N
for
at starte motoren.

Elektronisk
stabilitetsprogram
(ESP/ASR)

ESP-systemet aktiveres auto-
matisk, når bilen startes.
Når systemet ikke er afbrudt, og denne
kontrollampe samt lampen i tasten ly-
ser, betyder det, at der er opstået en fejl
ved ESP-systemet eller ved Hill Holder
Control (hjælp til start på skråning).


Servostyring
Når denne lampe lyser, er det
tegn på, at der er opstået en
fejl ved servostyringen og det
kræver, at bilen standses hurtigst muligt
under sikre forhold.


Alarm for islag
Når denne lampe lyser, er det
tegn på, at der er risiko for islag
på vejen, når dens temperatur
er under 3 °C.
Kør forsigtigt.

i
!
i
96
UDSYN
UDVENDIGT INDSTIGNINGSLYS
Tænding af lygterne med fjernbetjenin-
gen gør det nemmere at fi nde hen til
bilen, når det er mørkt. Funktionen ak-
tiveres afhængigt af den lysstyrke, som
lyssensoren registrerer.

Tænd




)
Tryk på den åbne hængelås på
fjernbetjeningen.
Nærlys og positionslys tændes; din
bil er ligeledes oplåst.




Programmering


Indstilling af timerfunk-
tion for indstigningslyset
foretages via multifunk-
tionsdisplayets konfi gura-
tionsmenu.
Tiden for indstigningslyset er til-
knyttet og er den samme som for
automatisk follow-me-home lys.
Når det er tåget eller sner, kan lys-
styrkeføleren registrere tilstræk-
kelige lysforhold. I så fald tændes
lygterne ikke automatisk.
Tildæk aldrig lysføleren, der er
sammenkoblet med regnføleren
og sidder midt på forruden bag ved
bakspejlet. De pågældende funk-
tioner vil i givet fald ikke blive ak-
tiveret.

Sammenkobling med det
automatiske guide me home-lys
Når denne funktion er sammenkoblet
med den automatiske lygtetænding, har
guide me home-funktionen følgende
ekstra muligheder:


- Valg af hvor længe lyset skal være
tændt (i 15, 30 eller 60 sekunder).
Indstillingen kan ændres i bilens pa-
rametre i multifunktionsdisplayets
konfi gurationsmenu (undtagen for
sort/hvid skærmen A, hvor varighe-
den er fastsat til 60 sekunder).

- Automatisk aktivering af guide me
home-lyset, når den automatiske
lygtetænding er aktiveret.


Funktionsfejl
Hvis der opstår en funktions-
fejl på lysføleren, tænder ly-
set, kontrollampen tændes på
instrumentgruppen og/eller en
meddelelse vises på multifunktionsdis-
playet efterfulgt af et lydsignal. Kontakt et autoriseret PEUGEOT værksted.







MANUEL HØJDEJUSTERING AF HALOGEN-FORLYGTER

Forlygternes grundindstilling er "0"
. For ikke at genere de andre trafi kanter
skal forlygterne med halogenpærer ind-
stilles i højden i henhold til bilens last.

0.
1 el. 2 personer på forsæderne

-.
3 personer

1.
5 personer

-.
Mellemindstilling

2.
5 personer + tilladt maksimallast

-.
Mellemindstilling

3.
Fører + tilladt maksimallast


Sluk


Det udvendige indstigningslys slukkes
automatisk efter en indstillet tid, når
tændingen tilsluttes eller bilen låses.

1
187
PRAKTISKE OPLYSNINGER

Sikringer i instrumentbord

Sikringsboksen sidder nederst i instru-
mentbordet (i venstre side).

Adgang til sikringerne


)
se afsnittet "Adgang til værktøjet".

Skemaer over sikringer


Sikring nr.



Styrke


Funktioner



F1



15 A

Bagrudevisker


F2



30 A

Stelpunkt for låsning og superlåsning


F3



5 A

Styreboks for airbags og pyrotekniske
selestrammere


F4



10 A

Koblingskontakt og dobbelt bremsekontakt,
elektrokromt bakspejl, aircondition, ratvinkelsensor,
automatgearkasse, relæboks


F5



30 A

Sekventielle el-ruder foran, strømforsyning til
sammenfoldelige sidespejle, skydepanel for
panoramatag


F6



30 A

Sekventielle el-ruder bag, BSR-boks


F7



5 A

Loftlys for og bag, kortlæselamper, læselamper
bag, lys i solskærm, lys i handskerum, håndlampe.


F8



20 A

Bilradio, radiotelefon, CD-changer, multifunktions-
display, dæktrykregistrering.


F9



30 A

12 V stik foran.


F10



15 A

Ratkontakter, alarm, styreboks for alarm.


F11



15 A

Svagstrøms tændingslås.

1
188
PRAKTISKE OPLYSNINGER

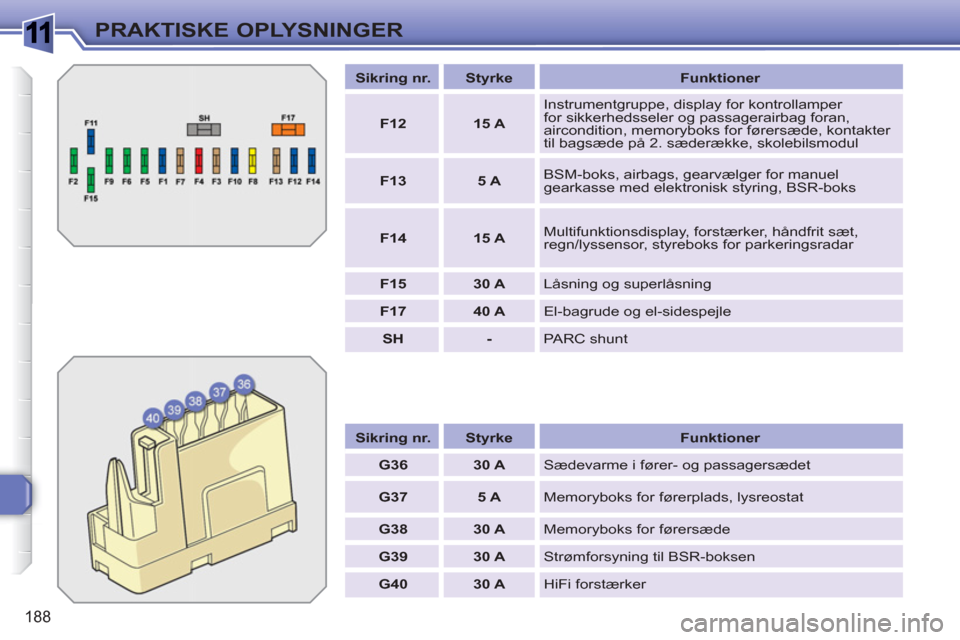

Sikring nr.



Styrke


Funktioner



G36



30 A

Sædevarme i fører- og passagersædet


G37



5 A

Memoryboks for førerplads, lysreostat


G38



30 A

Memoryboks for førersæde


G39



30 A

Strømforsyning til BSR-boksen


G40



30 A

HiFi forstærker

Sikring nr.



Styrke


Funktioner



F12



15 A

Instrumentgruppe, display for kontrollamper
for sikkerhedsseler og passagerairbag foran,
aircondition, memoryboks for førersæde, kontakter
til bagsæde på 2. sæderække, skolebilsmodul


F13



5 A

BSM-boks, airbags, gearvælger for manuel
gearkasse med elektronisk styring, BSR-boks


F14



15 A

Multifunktionsdisplay, forstærker, håndfrit sæt,
regn/lyssensor, styreboks for parkeringsradar


F15



30 A

Låsning og superlåsning


F17



40 A

El-bagrude og el-sidespejle


SH



-

PARC shunt

1
189
PRAKTISKE OPLYSNINGER

Sikringer i motorrum

Sikringsboksen sidder i motorrummet
lige ved batteriet (i venstre side).

Adgang til sikringerne


)
Løsn låget

)
Skift sikringen (se pågældende af-
snit)

)
Efter indgrebet lukkes låget meget
forsigtigt for at sikre at sikringsbok-
sen er tæt

Skemaer over sikringer


Sikring nr.



Styrke


Funktioner



F1



20 A

Strømforsyning til motorstyreboksen,
magnetventiler til indsprøjtningspumpen og
EGR-ventil (2 l HDI), dyser (2 l HDI)


F2



15 A

Horn


F3



10 A

Rudevasker for/bag


F4



20 A

Forlygtevasker


F5



15 A

Kanisterventil, ventil for afl astning af turbine og
regulering af turbotryk (1,6 l THP 16V), opvarmer til
oliedampe (1,6 l THP 16V), dieselolieopvarmer
(1,6 l HDI)


F6



10 A

Hastighedssensor, styreboks for ABS/ESP


F7



10 A

Styreboks for servostyring, automatgearkasse,
niveauføler for kølevæske


F8



25 A

Styring af starter


F9



10 A

Diagnosestik, drejelygter, luftmassemåler (Diesel),
pumpe for partikelfi lter (Diesel)


F10



30 A

Aktivatorer for motorstyreboks (benzin: tændspoler,
magnetventiler, lambdasonder, dyser, opvarmere,
brændstofpumpe, styret termostat (Diesel:
magnetventiler, opvarmere)


F11



40 A

Airconditionblæser
