Peugeot 308 SW BL 2012.5 Manual del propietario (in Spanish)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2012.5Pages: 382, tamaño PDF: 17.87 MB
Page 71 of 382
3
69
CONFORT
ASIENTOS DELANTEROS
Estos asientos se componen de un co-
jín de asiento, un respaldo y un repo-
sacabezas que se pueden regular para
adaptar la postura del ocupante a las
mejores condiciones de conducción y
de confort.
Longitudinal
)
Empuje el mando hacia delante o
hacia atrás para deslizar el asiento.
Altura e inclinación del cojín de
asiento
)
Accione la parte trasera del mando
hacia arriba o hacia abajo hasta ob-
tener la altura deseada.
)
Accione la parte delantera del man-
do hacia arriba o hacia abajo hasta
obtener la inclinación deseada.
Inclinación del respaldo
)
Accione el mando hacia delante o
hacia atrás para regular la inclina-
ción del respaldo.
Reglaje eléctrico del asiento del
conductor
Las funciones eléctricas del asien-
to del conductor se neutralizan
aproximadamente un minuto des-
pués de cortar el contacto.
Para reactivarlas, ponga el contac-
to.
Page 72 of 382
3
70
CONFORT
Posición bandeja
del asiento pasajero
delantero
Reglaje de la altura del reposacabezas
)
Para subirlo, tire de él hacia delante
y hacia arriba simultáneamente.
)
Para retirarlo, presione el mando de
desbloqueo A
y tire del reposacabe-
zas hacia arriba.
)
Para volver a ponerlo en su sitio,
introduzca las varillas del reposaca-
bezas en los orifi cios respetando el
eje del respaldo.
)
Para bajarlo, presione el mando A
y
empuje simultáneamente el reposa-
cabezas hacia abajo. El reposacabezas está provisto de
un armazón con un dentado que evi-
ta que se baje. Esto es un dispositivo
de seguridad en caso de choque.
El reglaje es correcto cuando el
borde superior del reposacabezas
queda a la altura de la parte supe-
rior de la cabeza.
Nunca circule con los reposacabezas
quitados. Éstos deben estar monta-
dos y correctamente regulados.
Reglaje lumbar manual
)
Gire la rueda hasta que el apoyo
lumbar sea el deseado.
Reglajes complementarios
Esta puesta en posición bandeja, aso-
ciada a la de los asientos traseros, le
permite transportar objetos largos.
)
Tire del mando hacia arriba para abatir
el respaldo en el cojín del asiento.
Para bajar a fondo el respaldo, bascu-
le el mando de reglaje de la inclinación
del respaldo.
)
Tire de nuevo del mando para des-
bloquear el respaldo y levantarlo.
A la hora de volver a ponerlo en su
sitio, el respaldo vuelve a su posición
inicial.
No olvide abatir previamente la
bandeja tipo "avión" fi jada en la
parte de atrás del asiento.
Page 73 of 382
3
71
CONFORT
Memorización de las posiciones
de conducción
Sistema que permite memorizar los
reglajes eléctricos del asiento del con-
ductor y de los retrovisores exteriores.
Pueden guardarse dos posiciones con
las tecIas situadas en el lateral del
asiento del conductor.
Con el contacto puesto o el motor
en marcha
)
Pulse las teclas 1
o 2
para recupe-
rar la posición correspondiente
Una señal sonora indica el fi n del re-
glaje.
Memorización de una posición La memorización de una nueva po-
sición anula la anterior.
Recuperación de una posición
memorizada
Con las teclas M/1/2
)
Ponga el contacto.
)
Regule la posición del asiento y los
retrovisores exteriores.
)
Pulse la tecla M
y, en los cuatro se-
gundos siguientes, pulse las teclas
1
o 2
.
Una señal sonora indica que la posi-
ción ha sido memorizada. Es posible interrumpir el movi-
miento de recuperación pulsando
las teclas M
, 1
o 2
o utilizando un
mando de reglaje del asiento.
Es imposible recuperar una posi-
ción durante la circulación.
La recuperación de las posiciones
se neutraliza aproximadamente
45 segundos después de cortar el
contacto.
Mando de los asientos calefactados
Con el motor en marcha, los asientos de-
lanteros pueden calentarse por separado.
)
Utilice la rueda de reglaje, situada
en el lateral de los dos asientos de-
lanteros, para encender y elegir la
intensidad de calefacción deseada:
0
:
Apagado
1
:
Calefacción ligera
2
:
Calefacción media
3
:
Calefacción fuerte
Page 74 of 382
3
72
CONFORT
ASIENTOS TRASEROS
Nunca circule con los reposacabe-
zas desmontados; éstos deben ir co-
rrectamente colocados y en posición
alta, con los pasajeros en las plazas
traseras.
Reposacabezas traseros
Tienen una posición alta (confort y se-
guridad) y una posición baja (visibilidad
trasera).
Son igualmente desmontables.
Para quitar un reposacabezas:
)
tire de él simultáneamente hacia de-
lante y hacia arriba hasta el tope,
)
y después, pulse la uñeta A
.
Quitar el cojín de asiento
)
Avance el asiento delantero corres-
pondiente en caso necesario.
)
Levante el cojín de asiento 1
levantán-
dolo por la parte de atrás con la mano.
)
Bascule completamente el cojín de
asiento 1
contra el asiento delantero.
)
Retire el cojín de asiento 1
de sus
fi jaciones tirando de él hacia arriba.
Volver a poner el cojín de
asiento en su sitio
)
Ponga verticalmente el cojín de
asiento 1
en sus fi jaciones.
)
Abata el cojín de asiento 1
.
)
Pulse encima para bloquearlo.
Banqueta abatible en la parte izquierda
(2/3) ó derecha (1/3) para modular el
espacio de carga del maletero.
Page 75 of 382
3
73
CONFORT
Abatimiento del asiento
Para abatir un asiento trasero sin riesgo
de deteriorarlo, empiece siempre por el
cojín de asiento, nunca por el respaldo :
)
avance el asiento delantero corres-
pondiente si es necesario,
)
levante el cojín de asiento 1
levan-
tándolo por la parte de atrás con la
mano,
)
bascule completamente el cojín de
asiento 1
contra el asiento delantero,
Volver a poner el asiento en su sitio
A la hora de volver a poner el asiento
trasero en su sitio:
)
enderece el respaldo 3
y bloquéelo,
)
abata el cojín de asiento 1
,
)
suba o vuelva a poner en su sitio los
reposacabezas.
)
verifi que el correcto posicionamiento
del cinturón en el lado del respaldo,
)
baje o retire los reposacabezas en
caso necesario,
)
tire hacia delante del mando 2
para
desbloquear el respaldo 3
,
)
bascule el respaldo 3
.
A la hora de poner los asientos trase-
ros en su sitio, tenga cuidado en no
dejar pellizcados los cinturones de se-
guridad y en dejar correctamente sus
cajetines de bloqueo.
El cojín de asiento 1
se puede qui-
tar para aumentar el volumen de
carga.
Page 76 of 382
3
74
CONFORT
ASIENTOS TRASEROS
Reglaje longitudinal
Reglaje de la inclinación del
respaldo
)
Tire de una de las correas B
, situa-
das en la parte delantera del asien-
to, y regule la inclinación en una de
las 7 posiciones posibles.
)
Suelte la correa para bloquear la
posición.
Posición bandeja
)
Levante la barra A
y deslice el
asiento hacia delante o hacia atrás.
)
Ponga el reposacabezas en posición
baja.
)
Tire de una de las correas B
, situadas
en la parte delantera del asiento.
)
Abata completamente el respaldo en el
cojín del asiento; el asiento retrocede
automáticamente al máximo.
)
Pulse el respaldo del asiento para blo-
quearlo.
Abatimiento
Una vez puesto el asiento en posición ban-
deja, efectúe las operaciones siguientes:
)
retroceda a fondo el asiento con la
barra A
,
)
levante la palanca C
, situada en la par-
te trasera derecha del asiento, para
desbloquear las patas traseras,
)
vuelva a levantar el asiento a fondo
para que se mantenga en posición
cartera
.
Puede igualmente efectuar estas
operaciones desde la 3ª fi la utilizando
una de las correas B
, situadas en la
parte trasera del asiento. Estas operaciones le permiten
acceder a la 3ª fi la, salir desde la
3ª fi la, así como abatir los asientos
desde el maletero. En la 2ª fi la, estos tres asientos son total-
mente idénticos y regulables para adaptar
su posición a las mejores condiciones de
confort. Pueden ir provistos de una bande-
ja, se pueden abatir o quitar para propor-
cionarle confi guraciones variadas para el
transporte de objetos. Durante la manipulación para los
reglajes longitudinal y de inclina-
ción del respaldo, tenga cuidado en
no forzar el enrollador del toldo.
Page 77 of 382
3
75
CONFORT
Quitar
Instalación
Una vez abatido el asiento, efectúe las
operaciones siguientes:
)
tire de la correa roja D
para des-
bloquear las patas delanteras del
asiento,
)
levántelo y llévelo con la ayuda de
la empuñadura de transporte E
.
Nunca utilice las correas de regla-
je para quitar, instalar o transportar
un asiento; utilice para ello la em-
puñadura de transporte E
prevista
para este efecto (peso del asiento:
18 kg aproximadamente).
Una vez desmontado el asiento, a fi n
de preservar sus sistemas electróni-
cos, debe guardarlo en un lugar limpio,
seco y al abrigo de la intemperie.
Bloqueada
Desbloqueada
)
Bascule el asiento abatido hacia
atrás; las patas delanteras y trase-
ras se bloquean automáticamente.
)
Tire de una de las correas B
para
desbloquear, y levante el respaldo.
)
Verifi que que ningún objeto obstruya
los anclajes del piso y no impida el
bloqueo correcto de las patas del
asiento.
)
Lleve el asiento con la ayuda de la
empuñadura de transporte E
.
)
Ponga primero en su sitio las patas
delanteras del asiento en los ancla-
jes correspondientes.
)
Levante la palanca C
, para com-
probar que las patas traseras están
bien desbloqueadas.
Page 78 of 382
3
76
CONFORT
ASIENTOSSUPLEMENTARIOS
Posición bandeja
)
Ponga el reposacabezas en posi-
ción baja.
)
Tire de la correa A
, situada en la
parte trasera izquierda del asiento.
)
Abata el respaldo en el cojín del
asiento.
Abatir
Una vez puesto el asiento en posición
bandeja, efectúe las operaciones si-
guientes:
)
quite el enrollador del toldo,
)
levante la barra B
, situada en la par-
te trasera del asiento, para desblo-
quear las patas traseras,
)
levante el asiento y engánchelo a la
varilla del reposacabezas del asiento
de la 2ª fi la, con la correa de sujeción
integrada C
.
Quitar
Una vez abatido el asiento, efectúe las
operaciones siguientes:
)
tire de la correa roja D
para des-
bloquear las patas delanteras del
asiento,
)
levántelo y llévelo con la ayuda de
la empuñadura de transporte E
,
)
vuelva a poner en su sitio los obtu-
radores de los anclajes para tener
un piso de maletero liso.
Nunca utilice las correas de reglaje
y de sujeción para retirar, instalar o
transportar un asiento; para ello uti-
lice la empuñadura de transporte E
prevista para este efecto (peso del
asiento: 15 kg aproximadamente). En la 3ª fi la, estos dos asientos son es-
trictamente idénticos para transportar
ocasionalmente pasajeros suplementa-
rios. Se pueden poner en posición ban-
deja, abatir o quitar para proporcionarle
confi guraciones variadas para trans-
portar objetos.
Page 79 of 382
3
77
CONFORT

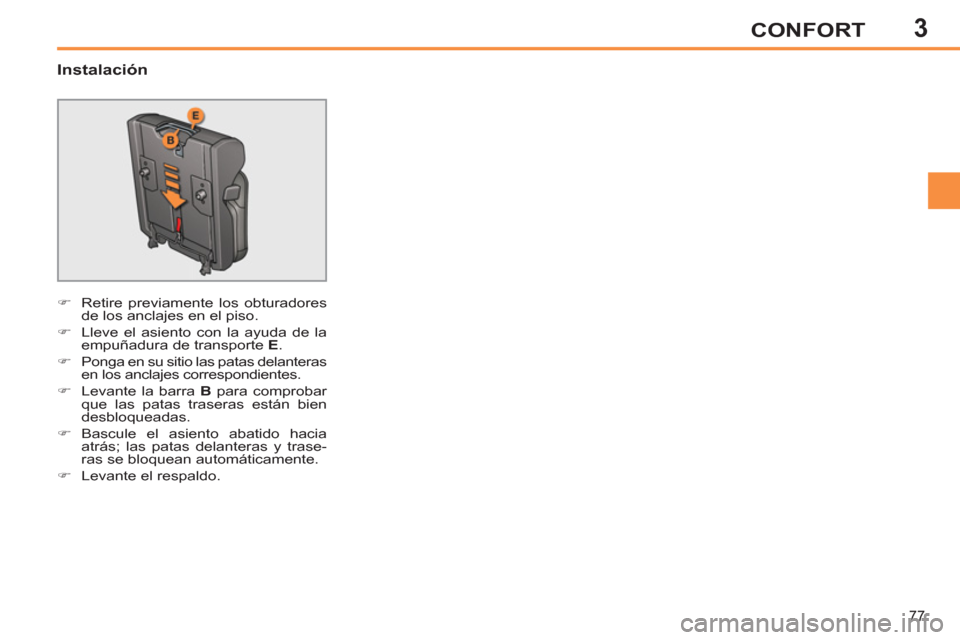

Instalación
)
Retire previamente los obturadores
de los anclajes en el piso.
)
Lleve el asiento con la ayuda de la
empuñadura de transporte E
.
)
Ponga en su sitio las patas delanteras
en los anclajes correspondientes.
)
Levante la barra B
para comprobar
que las patas traseras están bien
desbloqueadas.
)
Bascule el asiento abatido hacia
atrás; las patas delanteras y trase-
ras se bloquean automáticamente.
)
Levante el respaldo.

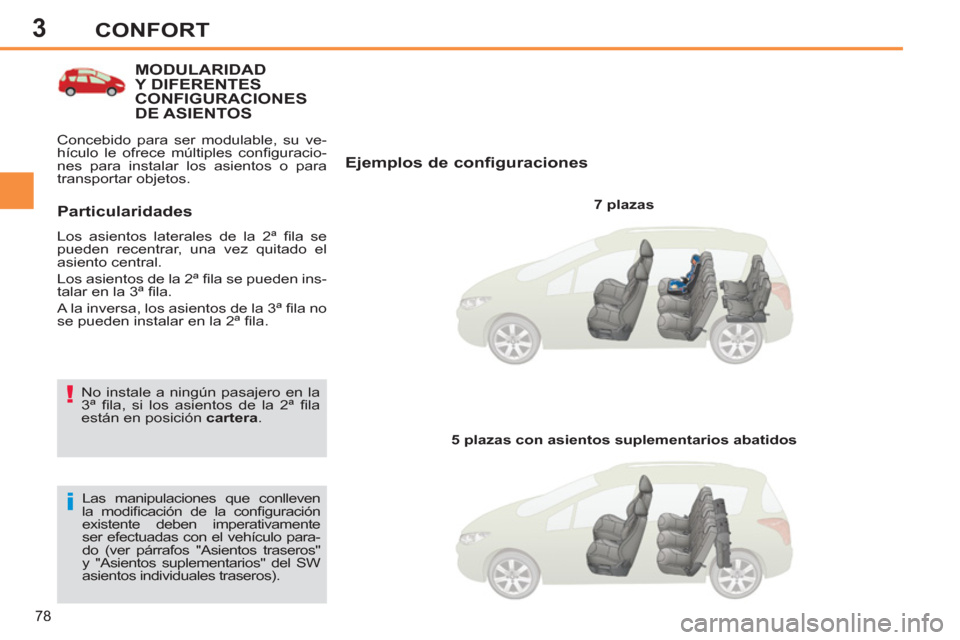

Page 80 of 382
3
78
CONFORT
MODULARIDAD
Y DIFERENTES
CONFIGURACIONES DE ASIENTOS
Ejemplos de configuraciones
7 plazas
Las manipulaciones que conlleven
la modifi cación de la confi guración
existente deben imperativamente
ser efectuadas con el vehículo para-
do (ver párrafos "Asientos traseros"
y "Asientos suplementarios" del SW
asientos individuales traseros).
Particularidades
Los asientos laterales de la 2ª fi la se
pueden recentrar, una vez quitado el
asiento central.
Los asientos de la 2ª fi la se pueden ins-
talar en la 3ª fi la.
A la inversa, los asientos de la 3ª fi la no
se pueden instalar en la 2ª fi la.
5 plazas con asientos suplementarios abatidos No instale a ningún pasajero en la
3ª fi la, si los asientos de la 2ª fi la
están en posición cartera
. Concebido para ser modulable, su ve-
hículo le ofrece múltiples confi guracio-
nes para instalar los asientos o para
transportar objetos.
