Peugeot 308 SW BL 2012.5 Vodič za korisnike (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2012.5Pages: 382, PDF Size: 18.01 MB
Page 71 of 382
3
69
KOMFOR
PREDNJA SJEDALA
Sjedalo se sastoji od sjedišta, naslona i
naslona za glavu. Oni se mogu podeša-
vati, tako da ih možete namjestiti u naj-
prikladniji položaj za vožnju i komfor.
Uzdužni položaj
)
Gurnite prekidač prema naprijed ili
prema natrag za pomicanje sjedala
klizanjem.
Visina i nagib sjedišta
)
Podignite ili spustite stražnji dio pre-
kidača do željene visine.
)
Podignite ili spustite prednji dio pre-
kidača do željenog nagiba.
Nagib naslona
)
Zakretanjem prekidača prema na-
prijed ili prema natrag namjestite
nagib naslona.
Električno podešavanje sjedala
vozača
Električne funkcije sjedala vozača
isključuju se oko jednu minutu na-
kon prekida kontakta.
Za njihovo ponovno uključivanje
potrebno je uključiti kontakt.
Page 72 of 382
3
70
KOMFOR
Sjedalo suvozača u
položaju stolića
Podešavanje visine naslona za glavu
)
Podiže se istovremenim povlače-
njem prema naprijed i prema gore.
)
Skida se pritiskom na oprugu A
i po-
vlačenjem prema gore.
)
Prilikom postavljanja, šipke naslona
za glavu umetnite u otvore, pazeći
da budu u osi naslona.
)
Spušta se istovremenim pritiskom
na oprugu A
i na naslon za glavu. Naslon za glavu ima ozubljenje
koje sprečava njegovo spuštanje;
to je u slučaju sudara dodatni ele-
ment sigurnosti.
Naslon za glavu je dobro namje-
šten kad je njegov gornji rub u
ravnini s vrhom glave.
Nikada ne vozite bez naslona za
glavu; oni moraju biti na svom mje-
stu i dobro namješteni.
Ručno podešavanje slabinskog
dijela naslona
)
Okretanjem kotačića namjestite želje-
ni položaj slabinskog dijela naslona.
Dodatna podešavanja
Ovako preklopljeno sjedalo suvozača,
uz preklopljena stražnja sjedala, omo-
gućuje prijevoz dugih predmeta.
)
Povucite ručicu prema gore i naslon
preklopite na sjedište.
Za spuštanje naslona do kraja, za-
krenite ručicu za podešavanje nagi-
ba naslona.
)
Za oslobađanje i uspravljanje naslo-
na, ponovo povucite ručicu.
Prilikom uspravljanja, naslon se vra-
ća u svoj osnovni položaj.
Ne zaboravite prethodno zatvoriti
stoliće na poleđini naslona.

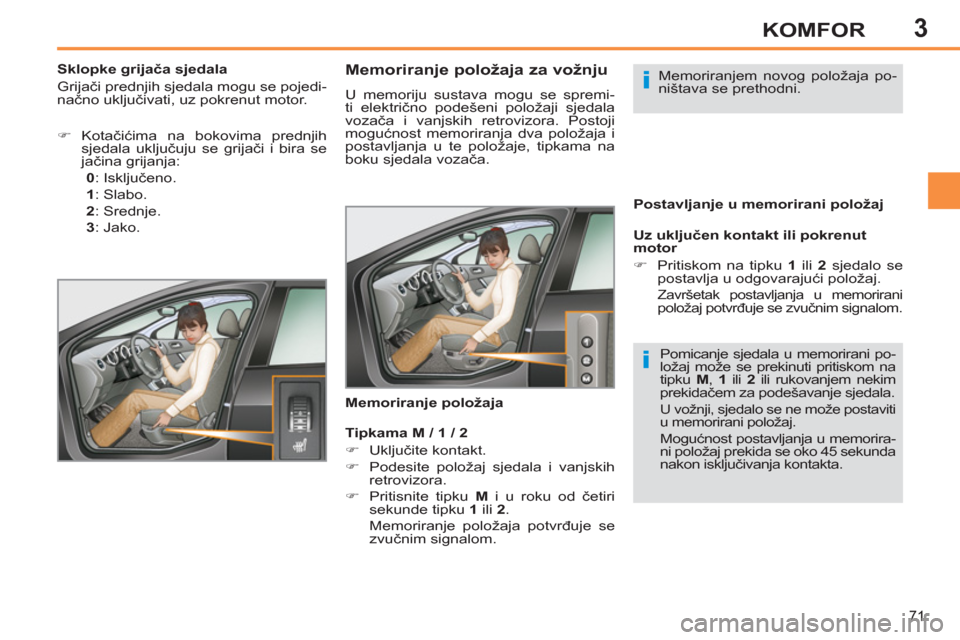

Page 73 of 382
3
71
KOMFOR
Memoriranje položaja za vožnju
U memoriju sustava mogu se spremi-
ti električno podešeni položaji sjedala
vozača i vanjskih retrovizora. Postoji
mogućnost memoriranja dva položaja i
postavljanja u te položaje, tipkama na
boku sjedala vozača.
Uz uključen kontakt ili pokrenut
motor
)
Pritiskom na tipku 1
ili 2
sjedalo se
postavlja u odgovarajući položaj.
Završetak postavljanja u memorirani
položaj potvrđuje se zvučnim signalom.
Memoriranje položaja Memoriranjem novog položaja po-
ništava se prethodni.
Postavljanje u memorirani položaj
Tipkama M / 1 / 2
)
Uključite kontakt.
)
Podesite položaj sjedala i vanjskih
retrovizora.
)
Pritisnite tipku M
i u roku od četiri
sekunde tipku 1
ili 2
.
Memoriranje položaja potvrđuje se
zvučnim signalom. Pomicanje sjedala u memorirani po-
ložaj može se prekinuti pritiskom na
tipku M
, 1
ili 2
ili rukovanjem nekim
prekidačem za podešavanje sjedala.
U vožnji, sjedalo se ne može postaviti
u memorirani položaj.
Mogućnost postavljanja u memorira-
ni položaj prekida se oko 45 sekunda
nakon isključivanja kontakta.
Sklopke grijača sjedala
Grijači prednjih sjedala mogu se pojedi-
načno uključivati, uz pokrenut motor.
)
Kotačićima na bokovima prednjih
sjedala uključuju se grijači i bira se
jačina grijanja:
0
: Isključeno.
1
: Slabo.
2
: Srednje.
3
: Jako.
Page 74 of 382
3
72
KOMFOR
STRAŽNJA SJEDALA
Nikada ne vozite bez naslona za
glavu; oni moraju biti na svom mje-
stu i podignuti, ako se na stražnjim
mjestima voze putnici.
Stražnji nasloni za glavu
Oni mogu biti podignuti (za komfor i si-
gurnost) ili spušteni (za bolju vidljivost
prema natrag).
Mogu se i skinuti.
Skidanje naslona za glavu:
)
istovremeno ga povucite prema napri-
jed i prema gore do krajnjeg položaja,
)
zatim pritisnite tipku A
.
Vađenje sjedišta
)
Ako je potrebno, odgovarajuće pred-
nje sjedalo pomaknite prema naprijed.
)
Podignite stražnju stranu sjedišta 1
i
uspravite ga.
)
Sjedište 1
potpuno nagnite uz pred-
nje sjedalo.
)
Izvadite sjedište 1
iz njegovih pričvr-
šćenja povlačenjem prema gore.
Vr aćanje sjedišta
)
Vertikalno namjestite sjedište 1
u
njegova pričvršćenja.
)
Spustite sjedište 1
.
)
Uglavite ga pritiskom odozgo.
To je klupa s mogućnošću preklapanja
lijevog dijela (2/3) ili desnog dijela (1/3),
radi prilagođavanja prostora za prtljagu.
Page 75 of 382
3
73
KOMFOR
Preklapanje sjedala
Prilikom preklapanja stražnjeg sjedala,
kako ne bi došlo do oštećenja, uvijek poč-
nite od sjedišta, nikada od naslona
:
)
ako je potrebno, odgovarajuće prednje
sjedalo pomaknite prema naprijed,
)
podignite stražnju stranu sjedišta 1
i
uspravite ga,
)
sjedište 1
potpuno nagnite uz pred-
nje sjedalo,
Vr aćanje sjedala na mjesto
Za vraćanje stražnjeg sjedala na njego-
vo mjesto:
)
uspravite naslon 3
i zakočite ga,
)
sjedište 1
vratite na njegovo mjesto,
)
naslone za glavu podignite ili ih po-
stavite ako su bili skinuti.
)
provjerite ispravan položaj sigurno-
snog pojasa na boku naslona,
)
naslone za glavu spustite ili ih skini-
te ako je potrebno,
)
otkočite naslon 3
povlačenjem ručice 2
prema naprijed,
)
preklopite naslon 3
.
Prilikom vraćanja stražnjeg sjedala
na njegovo mjesto, pazite da sigur-
nosni pojasi ne ostanu zaglavljeni
i da njihove kopče budu u isprav-
nom položaju. Sjedište 1
može se izvaditi, čime
se povećava prostor za teret.

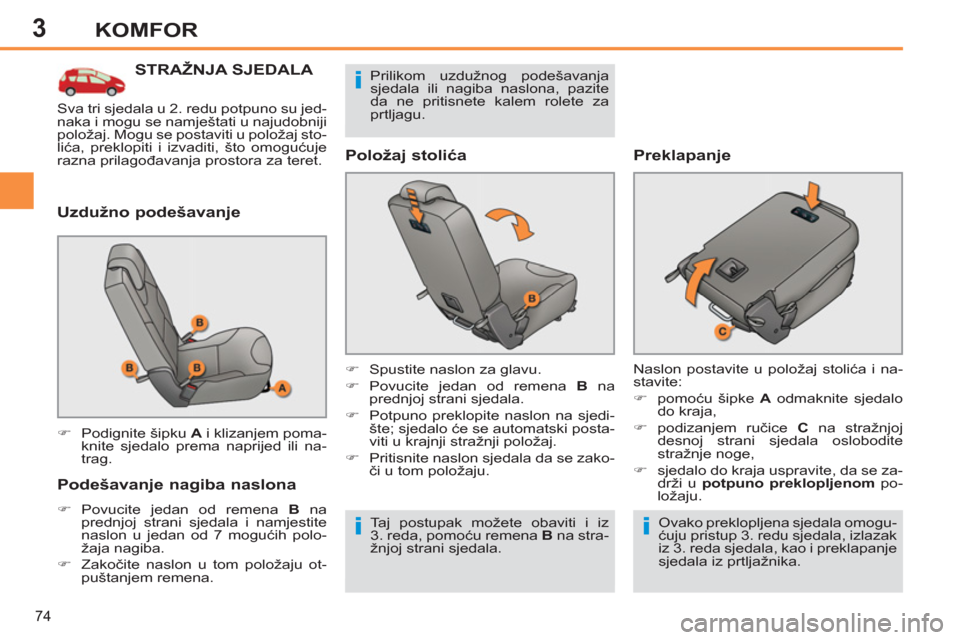

Page 76 of 382
3
74
KOMFOR
STRAŽNJA SJEDALA
Uzdužno podešavanje
Podešavanje nagiba naslona
)
Povucite jedan od remena B
na
prednjoj strani sjedala i namjestite
naslon u jedan od 7 mogućih polo-
žaja nagiba.
)
Zakočite naslon u tom položaju ot-
puštanjem remena.
Položaj stolića
)
Podignite šipku A
i klizanjem poma-
knite sjedalo prema naprijed ili na-
trag.
)
Spustite naslon za glavu.
)
Povucite jedan od remena B
na
prednjoj strani sjedala.
)
Potpuno preklopite naslon na sjedi-
šte; sjedalo će se automatski posta-
viti u krajnji stražnji položaj.
)
Pritisnite naslon sjedala da se zako-
či u tom položaju.
Preklapanje
Naslon postavite u položaj stolića i na-
stavite:
)
pomoću šipke A
odmaknite sjedalo
do kraja,
)
podizanjem ručice C
na stražnjoj
desnoj strani sjedala oslobodite
stražnje noge,
)
sjedalo do kraja uspravite, da se za-
drži u potpuno preklopljenom
po-
ložaju.
Taj postupak možete obaviti i iz
3. reda, pomoću remena B
na stra-
žnjoj strani sjedala. Ovako preklopljena sjedala omogu-
ćuju pristup 3. redu sjedala, izlazak
iz 3. reda sjedala, kao i preklapanje
sjedala iz prtljažnika. Sva tri sjedala u 2. redu potpuno su jed-
naka i mogu se namještati u najudobniji
položaj. Mogu se postaviti u položaj sto-
lića, preklopiti i izvaditi, što omogućuje
razna prilagođavanja prostora za teret. Prilikom uzdužnog podešavanja
sjedala ili nagiba naslona, pazite
da ne pritisnete kalem rolete za
prtljagu.

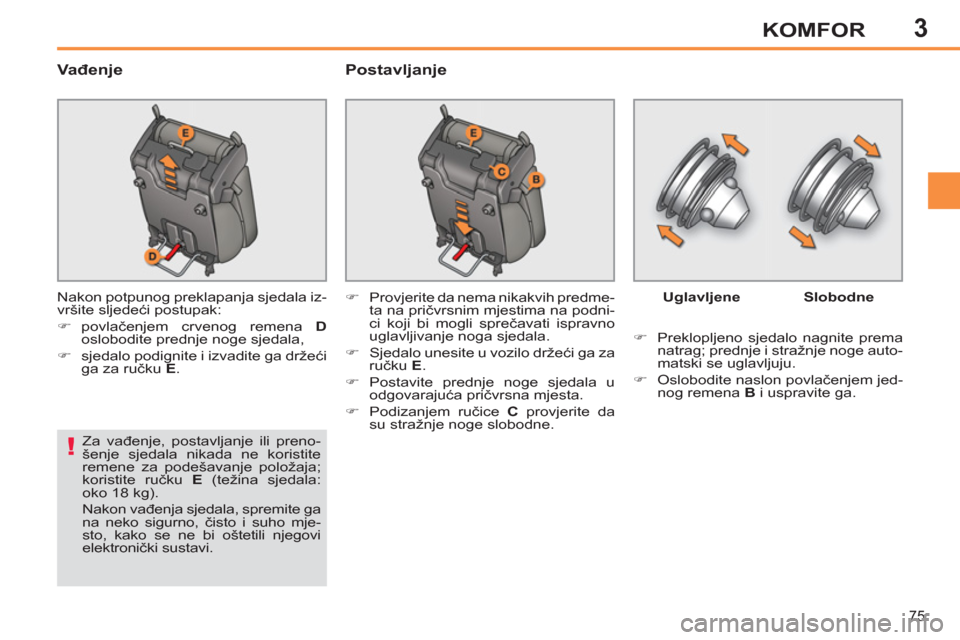

Page 77 of 382
3
75
KOMFOR
Vađenje
Postavljanje
Nakon potpunog preklapanja sjedala iz-
vršite sljedeći postupak:
)
povlačenjem crvenog remena D
oslobodite prednje noge sjedala,
)
sjedalo podignite i izvadite ga držeći
ga za ručku E
.
Za vađenje, postavljanje ili preno-
šenje sjedala nikada ne koristite
remene za podešavanje položaja;
koristite ručku E
(težina sjedala:
oko 18 kg).
Nakon vađenja sjedala, spremite ga
na neko sigurno, čisto i suho mje-
sto, kako se ne bi oštetili njegovi
elektronički sustavi. Uglavljene
Slobodne
)
Preklopljeno sjedalo nagnite prema
natrag; prednje i stražnje noge auto-
matski se uglavljuju.
)
Oslobodite naslon povlačenjem jed-
nog remena B
i uspravite ga.
)
Provjerite da nema nikakvih predme-
ta na pričvrsnim mjestima na podni-
ci koji bi mogli sprečavati ispravno
uglavljivanje noga sjedala.
)
Sjedalo unesite u vozilo držeći ga za
ručku E
.
)
Postavite prednje noge sjedala u
odgovarajuća pričvrsna mjesta.
)
Podizanjem ručice C
provjerite da
su stražnje noge slobodne.

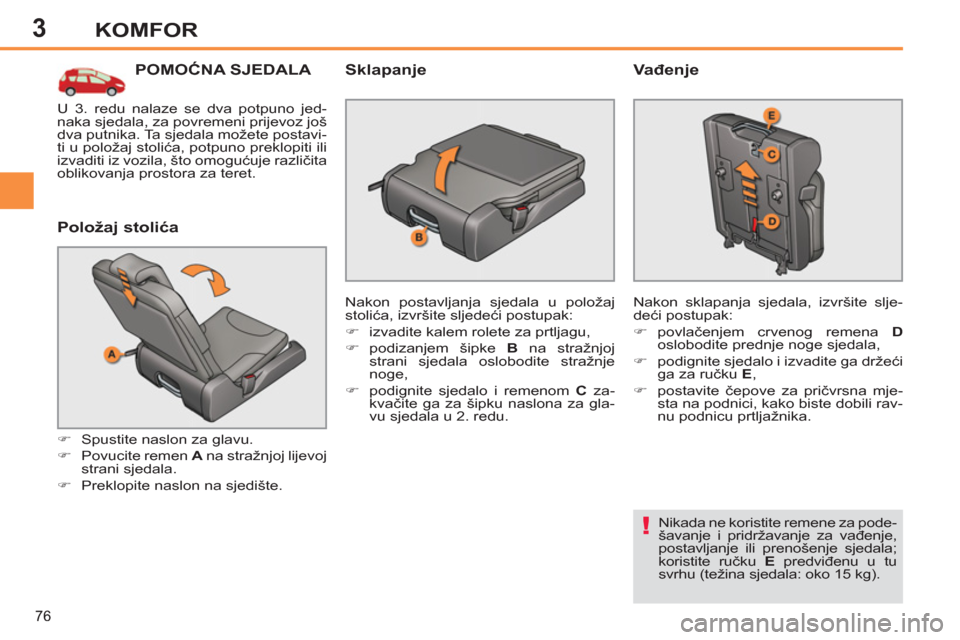

Page 78 of 382
3
76
KOMFOR
POMOĆNA SJEDALA
Položaj stolića
)
Spustite naslon za glavu.
)
Povucite remen A
na stražnjoj lijevoj
strani sjedala.
)
Preklopite naslon na sjedište.
Sklapanje
Nakon postavljanja sjedala u položaj
stolića, izvršite sljedeći postupak:
)
izvadite kalem rolete za prtljagu,
)
podizanjem šipke B
na stražnjoj
strani sjedala oslobodite stražnje
noge,
)
podignite sjedalo i remenom C
za-
kvačite ga za šipku naslona za gla-
vu sjedala u 2. redu.
Vađenje
Nakon sklapanja sjedala, izvršite slje-
deći postupak:
)
povlačenjem crvenog remena D
oslobodite prednje noge sjedala,
)
podignite sjedalo i izvadite ga držeći
ga za ručku E
,
)
postavite čepove za pričvrsna mje-
sta na podnici, kako biste dobili rav-
nu podnicu prtljažnika.
Nikada ne koristite remene za pode-
šavanje i pridržavanje za vađenje,
postavljanje ili prenošenje sjedala;
koristite ručku E
predviđenu u tu
svrhu (težina sjedala: oko 15 kg). U 3. redu nalaze se dva potpuno jed-
naka sjedala, za povremeni prijevoz još
dva putnika. Ta sjedala možete postavi-
ti u položaj stolića, potpuno preklopiti ili
izvaditi iz vozila, što omogućuje različita
oblikovanja prostora za teret.

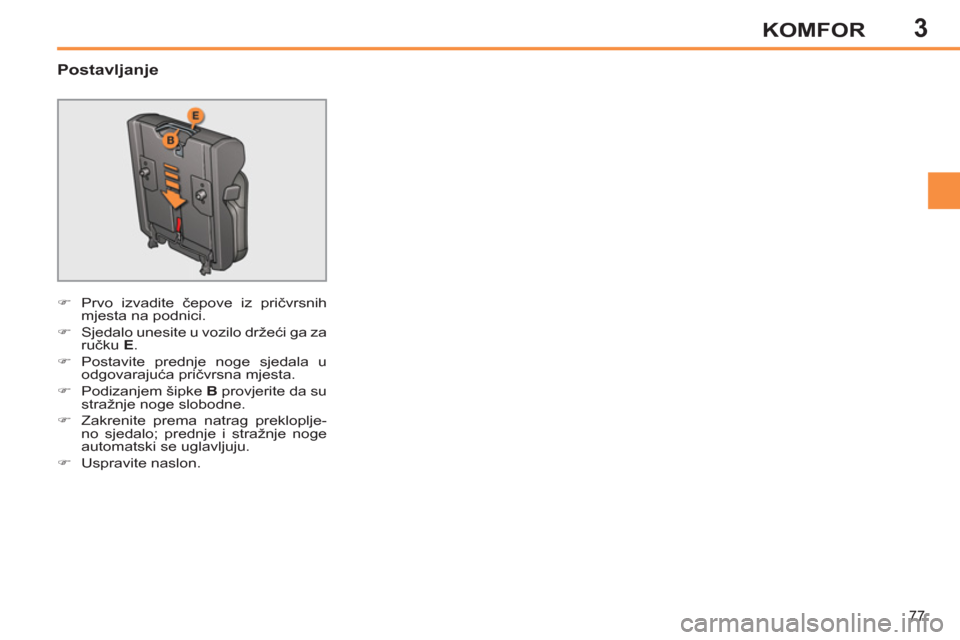

Page 79 of 382
3
77
KOMFOR
Postavljanje
)
Prvo izvadite čepove iz pričvrsnih
mjesta na podnici.
)
Sjedalo unesite u vozilo držeći ga za
ručku E
.
)
Postavite prednje noge sjedala u
odgovarajuća pričvrsna mjesta.
)
Podizanjem šipke B
provjerite da su
stražnje noge slobodne.
)
Zakrenite prema natrag prekloplje-
no sjedalo; prednje i stražnje noge
automatski se uglavljuju.
)
Uspravite naslon.

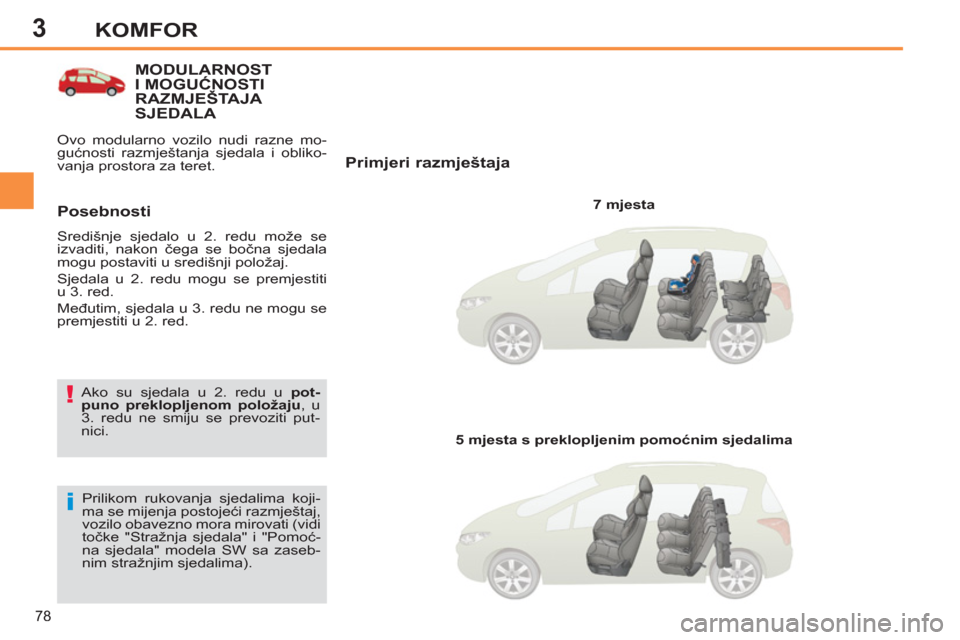

Page 80 of 382
3
78
KOMFOR
MODULARNOST I MOGUĆNOSTIRAZMJEŠTA JA SJEDALA
Primjeri razmještaja
7 mjesta
Prilikom rukovanja sjedalima koji-
ma se mijenja postojeći razmještaj,
vozilo obavezno mora mirovati (vidi
točke "Stražnja sjedala" i "Pomoć-
na sjedala" modela SW sa zaseb-
nim stražnjim sjedalima).
Posebnosti
Središnje sjedalo u 2. redu može se
izvaditi, nakon čega se bočna sjedala
mogu postaviti u središnji položaj.
Sjedala u 2. redu mogu se premjestiti
u 3. red.
Međutim, sjedala u 3. redu ne mogu se
premjestiti u 2. red.
5 mjesta s preklopljenim pomoćnim sjedalima Ako su sjedala u 2. redu u pot-
puno preklopljenom položaju
, u
3. redu ne smiju se prevoziti put-
nici. Ovo modularno vozilo nudi razne mo-
gućnosti razmještanja sjedala i obliko-
vanja prostora za teret.
