Peugeot 308 SW BL 2012.5 Vodič za korisnike (in Croatian)
Manufacturer: PEUGEOT, Model Year: 2012.5, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2012.5Pages: 382, PDF Size: 18.01 MB
Page 81 of 382
3
79

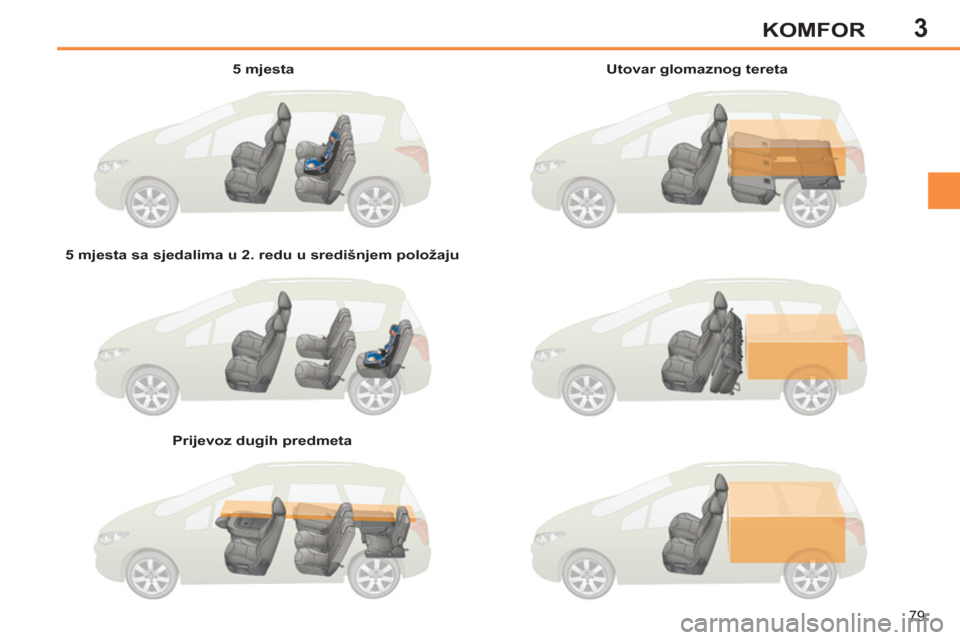

KOMFOR
5 mjesta
5 mjesta sa sjedalima u 2. redu u središnjem položaju
Prijevoz dugih predmeta
Utovar glomaznog tereta
Page 82 of 382
3
80
KOMFOR
Ono što vidite u retrovizoru u stvar-
nosti je puno bliže nego što se čini.
O tome vodite računa kad procje-
njujete udaljenost vozila koja vam
dolaze sa stražnje strane.

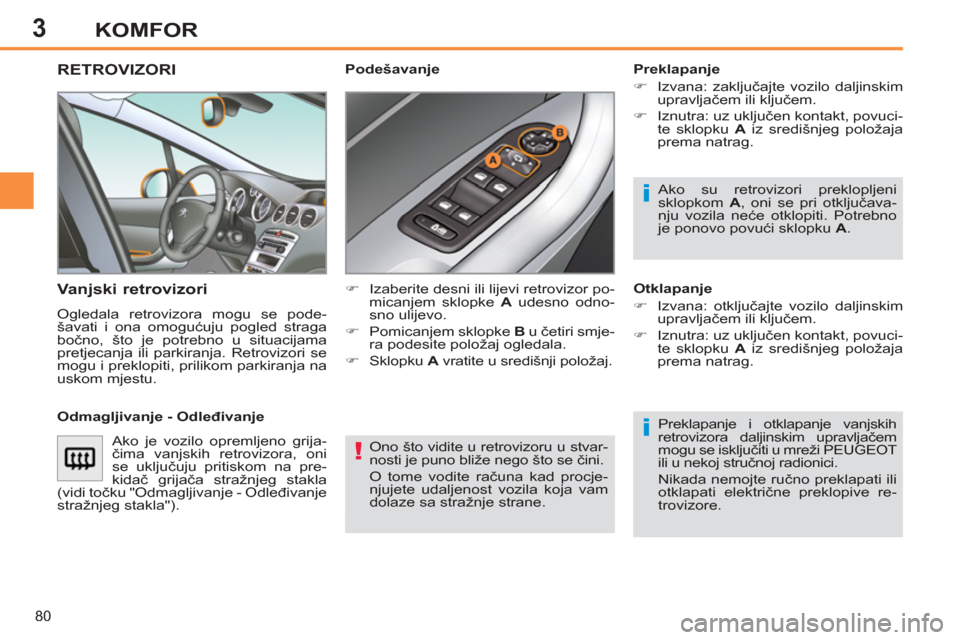

RETROVIZORI
Vanjski retrovizori
Ogledala retrovizora mogu se pode-
šavati i ona omogućuju pogled straga
bočno, što je potrebno u situacijama
pretjecanja ili parkiranja. Retrovizori se
mogu i preklopiti, prilikom parkiranja na
uskom mjestu.
Preklapanje
)
Izvana: zaključajte vozilo daljinskim
upravljačem ili ključem.
)
Iznutra: uz uključen kontakt, povuci-
te sklopku A
iz središnjeg položaja
prema natrag.
Preklapanje i otklapanje vanjskih
retrovizora daljinskim upravljačem
mogu se isključiti u mreži PEUGEOT
ili u nekoj stručnoj radionici.
Nikada nemojte ručno preklapati ili
otklapati električne preklopive re-
trovizore.
Podešavanje
Otklapanje
)
Izvana: otključajte vozilo daljinskim
upravljačem ili ključem.
)
Iznutra: uz uključen kontakt, povuci-
te sklopku A
iz središnjeg položaja
prema natrag. Ako su retrovizori preklopljeni
sklopkom A
, oni se pri otključava-
nju vozila neće otklopiti. Potrebno
je ponovo povući sklopku A
.
)
Izaberite desni ili lijevi retrovizor po-
micanjem sklopke A
udesno odno-
sno ulijevo.
)
Pomicanjem sklopke B
u četiri smje-
ra podesite položaj ogledala.
)
Sklopku A
vratite u središnji položaj.
Odmagljivanje - Odleđivanje
Ako je vozilo opremljeno grija-
čima vanjskih retrovizora, oni
se uključuju pritiskom na pre-
kidač grijača stražnjeg stakla
(vidi točku "Odmagljivanje - Odleđivanje
stražnjeg stakla").
Page 83 of 382
3
81
KOMFOR

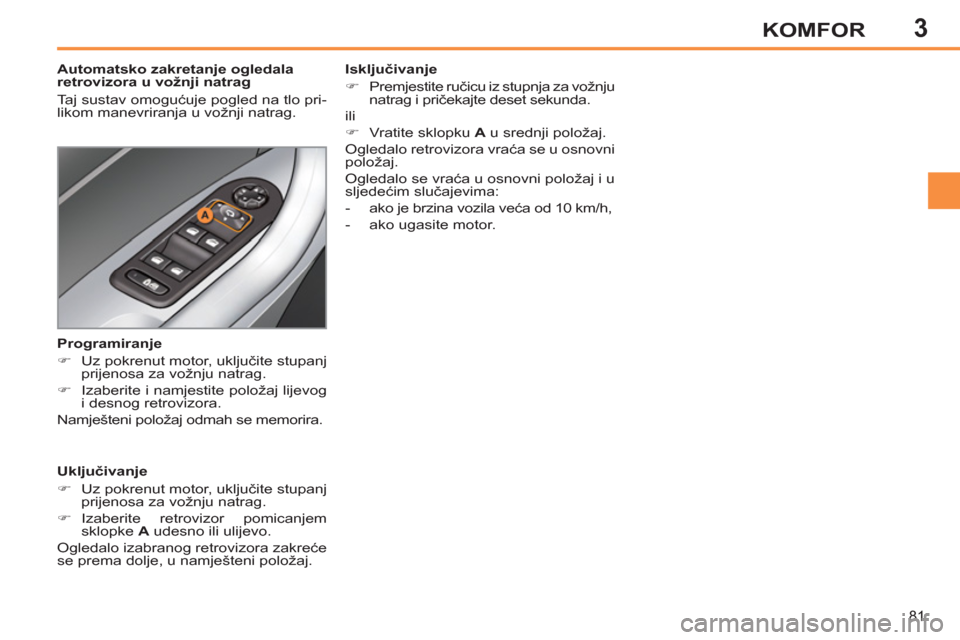

Automatsko zakretanje ogledala
retrovizora u vožnji natrag
Taj sustav omogućuje pogled na tlo pri-
likom manevriranja u vožnji natrag.
Uključivanje
)
Uz pokrenut motor, uključite stupanj
prijenosa za vožnju natrag.
)
Izaberite retrovizor pomicanjem
sklopke A
udesno ili ulijevo.
Ogledalo izabranog retrovizora zakreće
se prema dolje, u namješteni položaj.
Programiranje
)
Uz pokrenut motor, uključite stupanj
prijenosa za vožnju natrag.
)
Izaberite i namjestite položaj lijevog
i desnog retrovizora.
Namješteni položaj odmah se memorira.
Isključivanje
)
Premjestite ručicu iz stupnja za vožnju
natrag i pričekajte deset sekunda.
ili
)
Vratite sklopku A
u srednji položaj.
Ogledalo retrovizora vraća se u osnovni
položaj.
Ogledalo se vraća u osnovni položaj i u
sljedećim slučajevima:
- ako je brzina vozila veća od 10 km/h,
- ako ugasite motor.
Page 84 of 382
3
82
KOMFOR

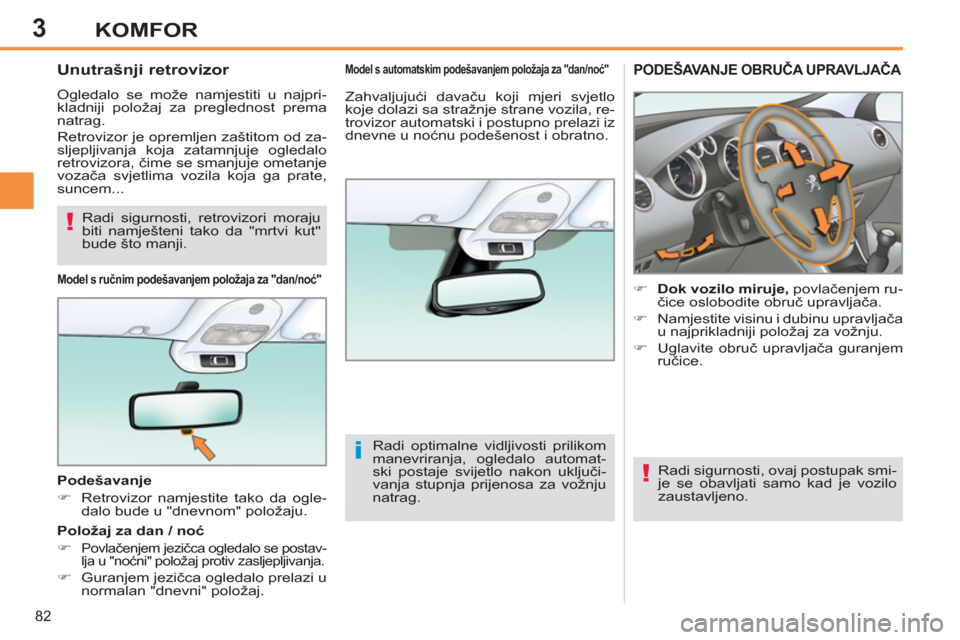

PODEŠAVANJE OBRUČA UPRAVLJAČA
)
Dok vozilo miruje,
povlačenjem ru-
čice oslobodite obruč upravljača.
)
Namjestite visinu i dubinu upravljača
u najprikladniji položaj za vožnju.
)
Uglavite obruč upravljača guranjem
ručice.
Radi sigurnosti, ovaj postupak smi-
je se obavljati samo kad je vozilo
zaustavljeno.
Model s automatskim podešavanjem položaja za "dan/noć"
Radi optimalne vidljivosti prilikom
manevriranja, ogledalo automat-
ski postaje svijetlo nakon uključi-
vanja stupnja prijenosa za vožnju
natrag.
Zahvaljujući davaču koji mjeri svjetlo
koje dolazi sa stražnje strane vozila, re-
trovizor automatski i postupno prelazi iz
dnevne u noćnu podešenost i obratno.
Podešavanje
)
Retrovizor namjestite tako da ogle-
dalo bude u "dnevnom" položaju.
Radi sigurnosti, retrovizori moraju
biti namješteni tako da "mrtvi kut"
bude što manji.
Model s ručnim podešavanjem položaja za "dan/noć"
Položaj za dan / noć
)
Povlačenjem jezičca ogledalo se postav-
lja u "noćni" položaj protiv zasljepljivanja.
)
Guranjem jezičca ogledalo prelazi u
normalan "dnevni" položaj.
Unutrašnji retrovizor
Ogledalo se može namjestiti u najpri-
kladniji položaj za preglednost prema
natrag.
Retrovizor je opremljen zaštitom od za-
sljepljivanja koja zatamnjuje ogledalo
retrovizora, čime se smanjuje ometanje
vozača svjetlima vozila koja ga prate,
suncem...

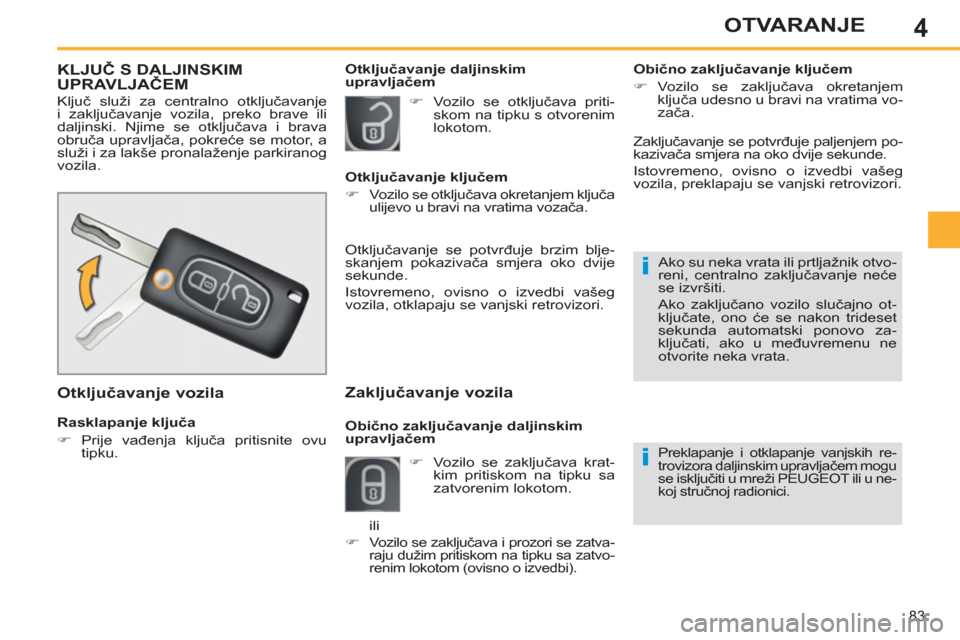

Page 85 of 382
4
83
OTVARANJE
KLJUČ S DALJINSKIM UPRAVLJAČEM
Ključ služi za centralno otključavanje
i zaključavanje vozila, preko brave ili
daljinski. Njime se otključava i brava
obruča upravljača, pokreće se motor, a
služi i za lakše pronalaženje parkiranog
vozila.
Rasklapanje ključa
)
Prije vađenja ključa pritisnite ovu
tipku.
Otključavanje vozila
)
Vozilo se otključava priti-
skom na tipku s otvorenim
lokotom.
Otključavanje ključem
)
Vozilo se otključava okretanjem ključa
ulijevo u bravi na vratima vozača.
Otključavanje daljinskim
upravljačem
Ako su neka vrata ili prtljažnik otvo-
reni, centralno zaključavanje neće
se izvršiti.
Ako zaključano vozilo slučajno ot-
ključate, ono će se nakon trideset
sekunda automatski ponovo za-
ključati, ako u međuvremenu ne
otvorite neka vrata.
Obično zaključavanje ključem
)
Vozilo se zaključava okretanjem
ključa udesno u bravi na vratima vo-
zača.
Preklapanje i otklapanje vanjskih re-
trovizora daljinskim upravljačem mogu
se isključiti u mreži PEUGEOT ili u ne-
koj stručnoj radionici.
Zaključavanje vozila
)
Vozilo se zaključava krat-
kim pritiskom na tipku sa
zatvorenim lokotom.
ili
)
Vozilo se zaključava i prozori se zatva-
raju dužim pritiskom na tipku sa zatvo-
renim lokotom (ovisno o izvedbi).
Obično zaključavanje daljinskim
upravljačem Zaključavanje se potvrđuje paljenjem po-
kazivača smjera na oko dvije sekunde.
Istovremeno, ovisno o izvedbi vašeg
vozila, preklapaju se vanjski retrovizori.
Otključavanje se potvrđuje brzim blje-
skanjem pokazivača smjera oko dvije
sekunde.
Istovremeno, ovisno o izvedbi vašeg
vozila, otklapaju se vanjski retrovizori.
Page 86 of 382
4
84
OTVARANJE

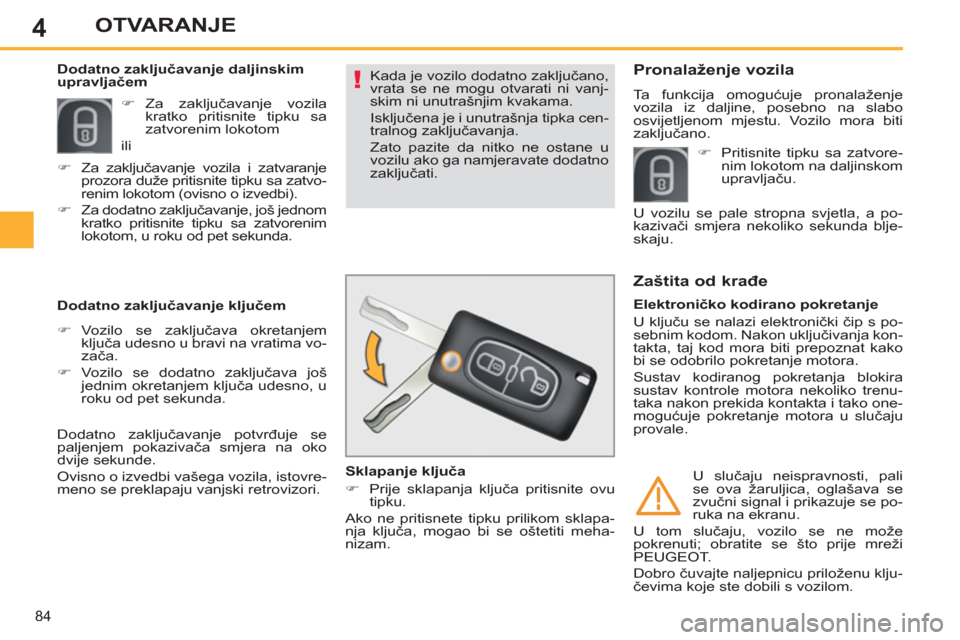

Kada je vozilo dodatno zaključano,
vrata se ne mogu otvarati ni vanj-
skim ni unutrašnjim kvakama.
Isključena je i unutrašnja tipka cen-
tralnog zaključavanja.
Zato pazite da nitko ne ostane u
vozilu ako ga namjeravate dodatno
zaključati.
Dodatno zaključavanje daljinskim
upravljačem
Dodatno zaključavanje ključem
)
Za zaključavanje vozila
kratko pritisnite tipku sa
zatvorenim lokotom
ili
Dodatno zaključavanje potvrđuje se
paljenjem pokazivača smjera na oko
dvije sekunde.
Ovisno o izvedbi vašega vozila, istovre-
meno se preklapaju vanjski retrovizori.
)
Vozilo se zaključava okretanjem
ključa udesno u bravi na vratima vo-
zača.
)
Vozilo se dodatno zaključava još
jednim okretanjem ključa udesno, u
roku od pet sekunda.
Sklapanje ključa
)
Prije sklapanja ključa pritisnite ovu
tipku.
Ako ne pritisnete tipku prilikom sklapa-
nja ključa, mogao bi se oštetiti meha-
nizam.
Pronalaženje vozila
Ta funkcija omogućuje pronalaženje
vozila iz daljine, posebno na slabo
osvijetljenom mjestu. Vozilo mora biti
zaključano.
Elektroničko kodirano pokretanje
U ključu se nalazi elektronički čip s po-
sebnim kodom. Nakon uključivanja kon-
takta, taj kod mora biti prepoznat kako
bi se odobrilo pokretanje motora.
Sustav kodiranog pokretanja blokira
sustav kontrole motora nekoliko trenu-
taka nakon prekida kontakta i tako one-
mogućuje pokretanje motora u slučaju
provale.
Zaštita od krađe
U slučaju neispravnosti, pali
se ova žaruljica, oglašava se
zvučni signal i prikazuje se po-
ruka na ekranu.
U tom slučaju, vozilo se ne može
pokrenuti; obratite se što prije mreži
PEUGEOT.
Dobro čuvajte naljepnicu priloženu klju-
čevima koje ste dobili s vozilom.
)
Za zaključavanje vozila i zatvaranje
prozora duže pritisnite tipku sa zatvo-
renim lokotom (ovisno o izvedbi).
)
Za dodatno zaključavanje, još jednom
kratko pritisnite tipku sa zatvorenim
lokotom, u roku od pet sekunda.
)
Pritisnite tipku sa zatvore-
nim lokotom na daljinskom
upravljaču.
U vozilu se pale stropna svjetla, a po-
kazivači smjera nekoliko sekunda blje-
skaju.
Page 87 of 382
4
85
OTVARANJE

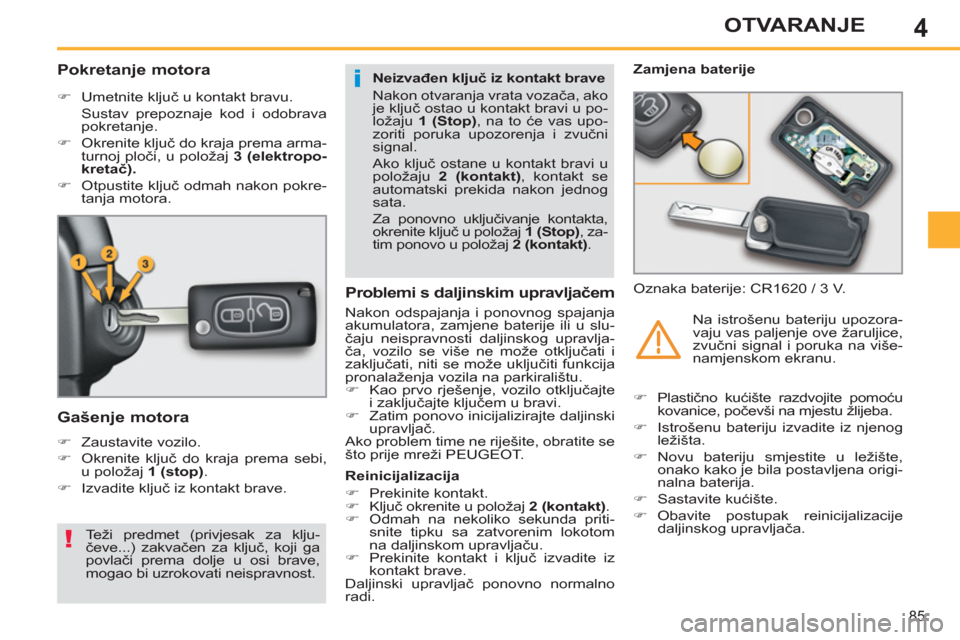

Pokretanje motora
)
Umetnite ključ u kontakt bravu.
Sustav prepoznaje kod i odobrava
pokretanje.
)
Okrenite ključ do kraja prema arma-
turnoj ploči, u položaj 3 (elektropo-
kretač).
)
Otpustite ključ odmah nakon pokre-
tanja motora.
Gašenje motora
)
Zaustavite vozilo.
)
Okrenite ključ do kraja prema sebi,
u položaj 1 (stop)
.
)
Izvadite ključ iz kontakt brave.
Problemi s daljinskim upravljačem
Nakon odspajanja i ponovnog spajanja
akumulatora, zamjene baterije ili u slu-
čaju neispravnosti daljinskog upravlja-
ča, vozilo se više ne može otključati i
zaključati, niti se može uključiti funkcija
pronalaženja vozila na parkiralištu.
)
Kao prvo rješenje, vozilo otključajte
i zaključajte ključem u bravi.
)
Zatim ponovo inicijalizirajte daljinski
upravljač.
Ako problem time ne riješite, obratite se
što prije mreži PEUGEOT.
Zamjena baterije
Oznaka baterije: CR1620 / 3 V.
Reinicijalizacija
)
Prekinite kontakt.
)
Ključ okrenite u položaj 2 (kontakt)
.
)
Odmah na nekoliko sekunda priti-
snite tipku sa zatvorenim lokotom
na daljinskom upravljaču.
)
Prekinite kontakt i ključ izvadite iz
kontakt brave.
Daljinski upravljač ponovno normalno
radi. Na istrošenu bateriju upozora-
vaju vas paljenje ove žaruljice,
zvučni signal i poruka na više-
namjenskom ekranu.
Neizvađen ključ iz kontakt brave
Nakon otvaranja vrata vozača, ako
je ključ ostao u kontakt bravi u po-
ložaju 1 (Stop)
, na to će vas upo-
zoriti poruka upozorenja i zvučni
signal.
Ako ključ ostane u kontakt bravi u
položaju 2 (kontakt)
, kontakt se
automatski prekida nakon jednog
sata.
Za ponovno uključivanje kontakta,
okrenite ključ u položaj 1 (Stop)
, za-
tim ponovo u položaj 2 (kontakt)
.
)
Plastično kućište razdvojite pomoću
kovanice, počevši na mjestu žlijeba.
)
Istrošenu bateriju izvadite iz njenog
ležišta.
)
Novu bateriju smjestite u ležište,
onako kako je bila postavljena origi-
nalna baterija.
)
Sastavite kućište.
)
Obavite postupak reinicijalizacije
daljinskog upravljača.
Teži predmet (privjesak za klju-
čeve...) zakvačen za ključ, koji ga
povlači prema dolje u osi brave,
mogao bi uzrokovati neispravnost.

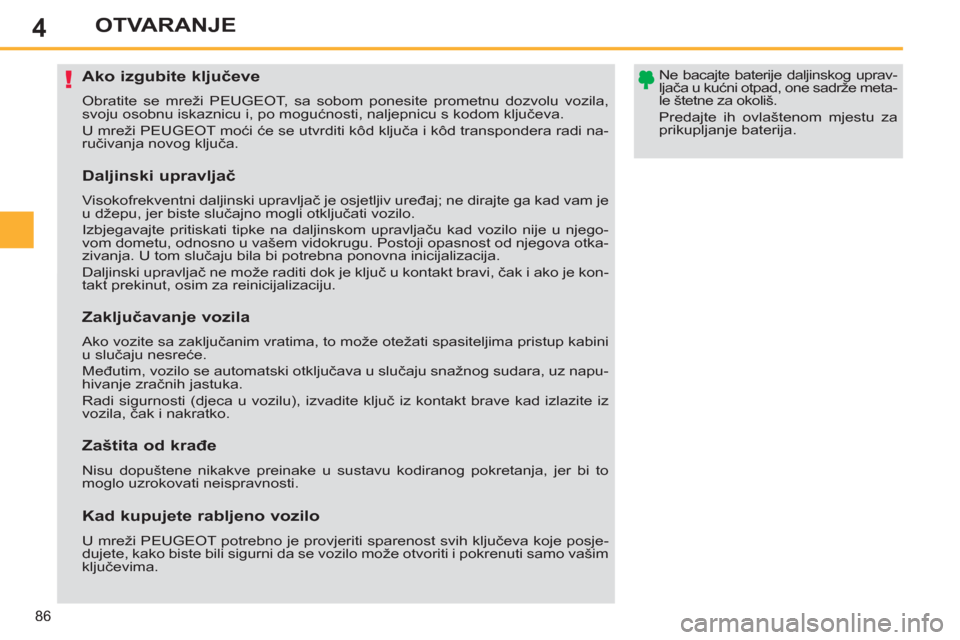

Page 88 of 382
4
86
OTVARANJE
Ako izgubite ključeve
Obratite se mreži PEUGEOT, sa sobom ponesite prometnu dozvolu vozila,
svoju osobnu iskaznicu i, po mogućnosti, naljepnicu s kodom ključeva.
U mreži PEUGEOT moći će se utvrditi kôd ključa i kôd transpondera radi na-
ručivanja novog ključa.
Ne bacajte baterije daljinskog uprav-
ljača u kućni otpad, one sadrže meta-
le štetne za okoliš.
Predajte ih ovlaštenom mjestu za
prikupljanje baterija.
Daljinski upravljač
Visokofrekventni daljinski upravljač je osjetljiv uređaj; ne dirajte ga kad vam je
u džepu, jer biste slučajno mogli otključati vozilo.
Izbjegavajte pritiskati tipke na daljinskom upravljaču kad vozilo nije u njego-
vom dometu, odnosno u vašem vidokrugu. Postoji opasnost od njegova otka-
zivanja. U tom slučaju bila bi potrebna ponovna inicijalizacija.
Daljinski upravljač ne može raditi dok je ključ u kontakt bravi, čak i ako je kon-
takt prekinut, osim za reinicijalizaciju.
Zaključavanje vozila
Ako vozite sa zaključanim vratima, to može otežati spasiteljima pristup kabini
u slučaju nesreće.
Međutim, vozilo se automatski otključava u slučaju snažnog sudara, uz napu-
hivanje zračnih jastuka.
Radi sigurnosti (djeca u vozilu), izvadite ključ iz kontakt brave kad izlazite iz
vozila, čak i nakratko.
Zaštita od krađe
Nisu dopuštene nikakve preinake u sustavu kodiranog pokretanja, jer bi to
moglo uzrokovati neispravnosti.
Kad kupujete rabljeno vozilo
U mreži PEUGEOT potrebno je provjeriti sparenost svih ključeva koje posje-
dujete, kako biste bili sigurni da se vozilo može otvoriti i pokrenuti samo vašim
ključevima.
Page 89 of 382
4
87

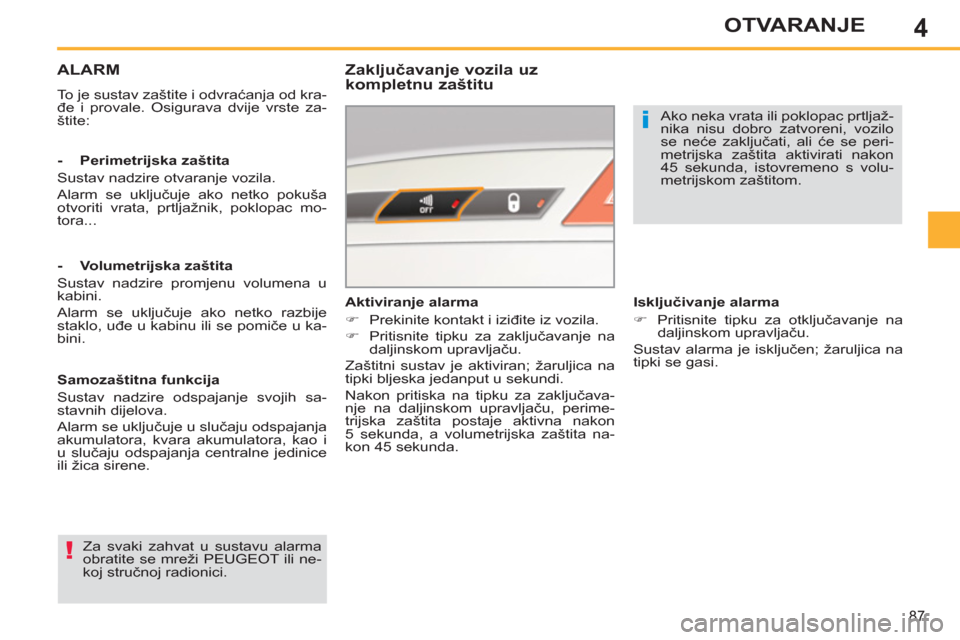

OTVARANJE
ALARM
To je sustav zaštite i odvraćanja od kra-
đe i provale. Osigurava dvije vrste za-
štite:
Zaključavanje vozila uz
kompletnu zaštitu
Za svaki zahvat u sustavu alarma
obratite se mreži PEUGEOT ili ne-
koj stručnoj radionici.
Aktiviranje alarma
)
Prekinite kontakt i iziđite iz vozila.
)
Pritisnite tipku za zaključavanje na
daljinskom upravljaču.
Zaštitni sustav je aktiviran; žaruljica na
tipki bljeska jedanput u sekundi.
Nakon pritiska na tipku za zaključava-
nje na daljinskom upravljaču, perime-
trijska zaštita postaje aktivna nakon
5 sekunda, a volumetrijska zaštita na-
kon 45 sekunda.
- Perimetrijska zaštita
Sustav nadzire otvaranje vozila.
Alarm se uključuje ako netko pokuša
otvoriti vrata, prtljažnik, poklopac mo-
tora...
- Volumetrijska zaštita
Sustav nadzire promjenu volumena u
kabini.
Alarm se uključuje ako netko razbije
staklo, uđe u kabinu ili se pomiče u ka-
bini.
Samozaštitna funkcija
Sustav nadzire odspajanje svojih sa-
stavnih dijelova.
Alarm se uključuje u slučaju odspajanja
akumulatora, kvara akumulatora, kao i
u slučaju odspajanja centralne jedinice
ili žica sirene.
Isključivanje alarma
)
Pritisnite tipku za otključavanje na
daljinskom upravljaču.
Sustav alarma je isključen; žaruljica na
tipki se gasi.
Ako neka vrata ili poklopac prtljaž-
nika nisu dobro zatvoreni, vozilo
se neće zaključati, ali
će se peri-
metrijska zaštita aktivirati nakon
45 sekunda, istovremeno s volu-
metrijskom zaštitom.
Page 90 of 382
4
88

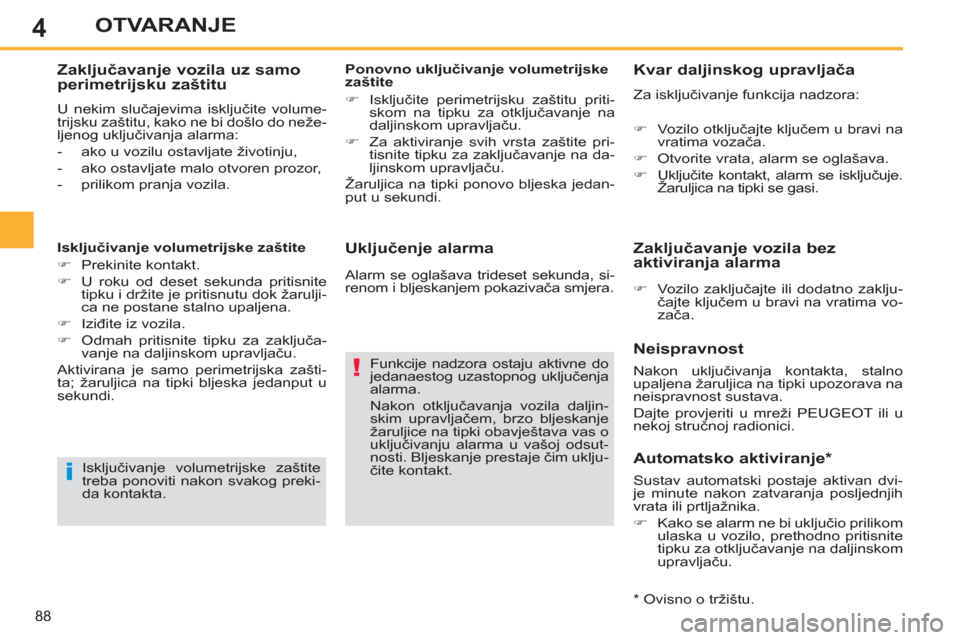

OTVARANJE
Uključenje alarma
Funkcije nadzora ostaju aktivne do
jedanaestog uzastopnog uključenja
alarma.
Nakon otključavanja vozila daljin-
skim upravljačem, brzo bljeskanje
žaruljice na tipki obavještava vas o
uključivanju alarma u vašoj odsut-
nosti. Bljeskanje prestaje čim uklju-
čite kontakt.
Kvar daljinskog upravljača
Za isključivanje funkcija nadzora:
)
Vozilo zaključajte ili dodatno zaklju-
čajte ključem u bravi na vratima vo-
zača.
Zaključavanje vozila bez
aktiviranja alarma
Nakon uključivanja kontakta, stalno
upaljena žaruljica na tipki upozorava na
neispravnost sustava.
Dajte provjeriti u mreži PEUGEOT ili u
nekoj stručnoj radionici.
Alarm se oglašava trideset sekunda, si-
renom i bljeskanjem pokazivača smjera.
)
Vozilo otključajte ključem u bravi na
vratima vozača.
)
Otvorite vrata, alarm se oglašava.
)
Uključite kontakt, alarm se isključuje.
Žaruljica na tipki se gasi.
Neispravnost
Automatsko aktiviranje *
Isključivanje volumetrijske zaštite
treba ponoviti nakon svakog preki-
da kontakta.
Isključivanje volumetrijske zaštite
)
Prekinite kontakt.
)
U roku od deset sekunda pritisnite
tipku i držite je pritisnutu dok žarulji-
ca ne postane stalno upaljena.
)
Iziđite iz vozila.
)
Odmah pritisnite tipku za zaključa-
vanje na daljinskom upravljaču.
Aktivirana je samo perimetrijska zašti-
ta; žaruljica na tipki bljeska jedanput u
sekundi.
Zaključavanje vozila uz samo
perimetrijsku zaštitu
U nekim slučajevima isključite volume-
trijsku zaštitu, kako ne bi došlo do neže-
ljenog uključivanja alarma:
- ako u vozilu ostavljate životinju,
- ako ostavljate malo otvoren prozor,
- prilikom pranja vozila.
Ponovno uključivanje volumetrijske
zaštite
)
Isključite perimetrijsku zaštitu priti-
skom na tipku za otključavanje na
daljinskom upravljaču.
)
Za aktiviranje svih vrsta zaštite pri-
tisnite tipku za zaključavanje na da-
ljinskom upravljaču.
Žaruljica na tipki ponovo bljeska jedan-
put u sekundi.
*
Ovisno o tržištu.
Sustav automatski postaje aktivan dvi-
je minute nakon zatvaranja posljednjih
vrata ili prtljažnika.
)
Kako se alarm ne bi uključio prilikom
ulaska u vozilo, prethodno pritisnite
tipku za otključavanje na daljinskom
upravljaču.
