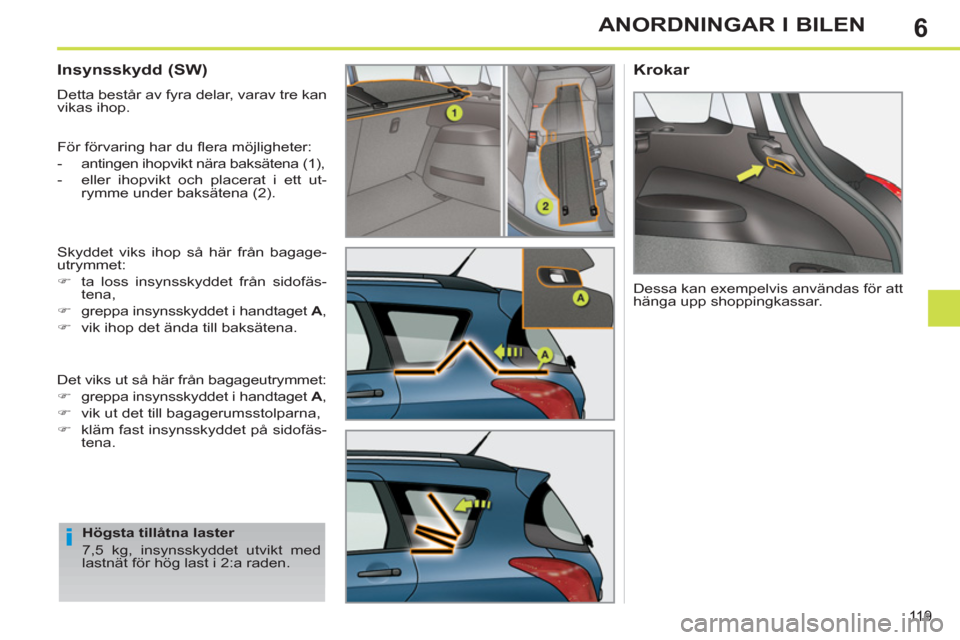

Page 121 of 382
6
119
ANORDNINGAR I BILEN
Insynsskydd (SW)
Detta består av fyra delar, varav tre kan
vikas ihop.
För förvaring har du fl era möjligheter:
- antingen ihopvikt nära baksätena (1),
- eller ihopvikt och placerat i ett ut-
rymme under baksätena (2).
Skyddet viks ihop så här från bagage-
utrymmet:
)
ta loss insynsskyddet från sidofäs-
tena,
)
greppa insynsskyddet i handtaget A
,
)
vik ihop det ända till baksätena.
Det viks ut så här från bagageutrymmet:
)
greppa insynsskyddet i handtaget A
,
)
vik ut det till bagagerumsstolparna,
)
kläm fast insynsskyddet på sidofäs-
tena.
Krokar
Högsta tillåtna laster
7,5 kg, insynsskyddet utvikt med
lastnät för hög last i 2:a raden.
Dessa kan exempelvis användas för att
hänga upp shoppingkassar.

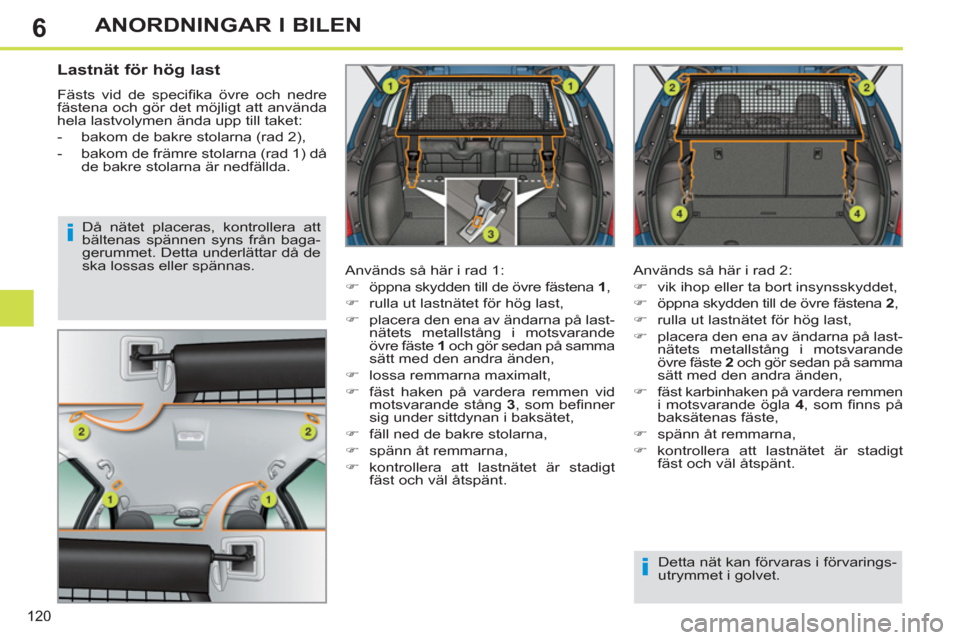

Page 122 of 382
6
120
ANORDNINGAR I BILEN
Lastnät för hög last
Fästs vid de specifi ka övre och nedre
fästena och gör det möjligt att använda
hela lastvolymen ända upp till taket:
- bakom de bakre stolarna (rad 2),
- bakom de främre stolarna (rad 1) då
de bakre stolarna är nedfällda.
Används så här i rad 1:
)
öppna skydden till de övre fästena 1
,
)
rulla ut lastnätet för hög last,
)
placera den ena av ändarna på last-
nätets metallstång i motsvarande
övre fäste 1 och gör sedan på samma
sätt med den andra änden,
)
lossa remmarna maximalt,
)
fäst haken på vardera remmen vid
motsvarande stång 3
, som befi nner
sig under sittdynan i baksätet,
)
fäll ned de bakre stolarna,
)
spänn åt remmarna,
)
kontrollera att lastnätet är stadigt
fäst och väl åtspänt. Används så här i rad 2:
)
vik ihop eller ta bort insynsskyddet,
)
öppna skydden till de övre fästena 2
,
)
rulla ut lastnätet för hög last,
)
placera den ena av ändarna på last-
nätets metallstång i motsvarande
övre fäste 2
och gör sedan på samma
sätt med den andra änden,
)
fäst karbinhaken på vardera remmen
i motsvarande ögla 4
, som fi nns på
baksätenas fäste,
)
spänn åt remmarna,
)
kontrollera att lastnätet är stadigt
fäst och väl åtspänt. Då nätet placeras, kontrollera att
bältenas spännen syns från baga-
gerummet. Detta underlättar då de
ska lossas eller spännas.
Detta nät kan förvaras i förvarings-
utrymmet i golvet.

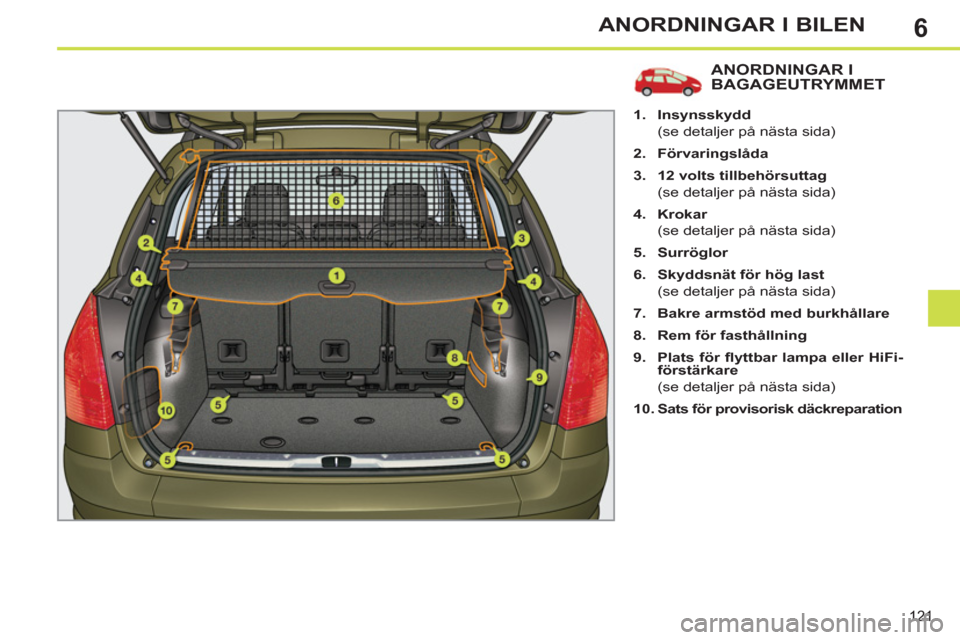

Page 123 of 382
6
121
ANORDNINGAR I BILEN
ANORDNINGAR I BAGAGEUTRYMMET
1.
Insynsskydd
(se detaljer på nästa sida)
2.
Förvaringslåda
3.
12 volts tillbehörsuttag
(se detaljer på nästa sida)
4.
Krokar
(se detaljer på nästa sida)
5.
Surröglor
6.
Skyddsnät för hög last
(se detaljer på nästa sida)
7.
Bakre armstöd med burkhållare
8.
Rem för fasthållning
9.
Plats för fl yttbar lampa eller HiFi-
förstärkare
(se detaljer på nästa sida)
10.
Sats för provisorisk däckreparation
Page 124 of 382
6ANORDNINGAR I BILEN
Insynsskydd
Sätt den på plats så här:
)
placera insynsskyddet i dess fäste,
)
för in den andra änden i dess fäste;
låsanordningen låses automatiskt,
)
rulla ut suffl etten ända till bagage-
luckans stolpar,
)
för in insynsskydets styrningar i ske-
norna i bagageutrymmets stolpar. Ta bort den så här:
)
lossa insynsskyddets styrningar ur
skenorna i bagageutrymmets stolpar,
)
se till att insynsskyddet rullas in
helt,
)
dra och håll fast låset i den ena av
insynsskyddets fäste, för att lossa
den,
)
dra ut insynsskyddet ur dess fäste.
Placera den för förvaring vid bagageut-
rymmets tröskel, med spolen uppåt och
fl iken inåt.
Page 125 of 382
6
123
ANORDNINGAR I BILEN
Lastnät för hög last
Fästs vid de specifi ka övre och nedre
fästena och gör det möjligt att använda
hela lastvolymen ända upp till taket,
bakom de bakre stolarna i rad 2.
12-volts tillbehörsuttag
)
Ta av locket och anslut en lämplig
adapter om du vill ansluta ett 12-volts
tillbehör (max. effekt: 120 W).
)
Vrid nyckeln till tändningsläget.
Används så här i rad 2 (extra stolar
ihopvikta eller borttagna):
)
rulla ihop eller ta bort suffl etten,
)
öppna skydden till de övre fästena 1
,
)
rulla ut lastnätet för hög last,
)
placera den ena av ändarna på last-
nätets metallstång i motsvarande
övre fäste 1
och gör sedan på sam-
ma sätt med den andra änden,
)
fäst karbinhaken på vardera remmen i
motsvarande ögla 2
, som fi nns på det
nedre fästet till det bakre sidobältet,
)
spänn åt remmarna,
)
kontrollera att lastnätet är stadigt
fäst och väl åtspänt.
Då nätet placeras, kontrollera att
bältenas spännen syns från ba-
gagerummet. Detta underlättar
hanteringen då de ska lossas eller
spännas.
Krokar
Dessa kan exempelvis användas för att
hänga upp shoppingkassar.
Page 126 of 382
6
124
ANORDNINGAR I BILEN
Mobil lampa
Flyttbar belysning, som är inbyggd i ba-
gageutrymmets vägg och kan användas
antingen som belysning i bagageutrymmet
eller som fi cklampa.
Om användningen som bagagerumsbe-
lysning kan du läsa mer i kapitlet "Sikt -
Bagagerumsbelysning".
Funktion
Denna lampa fungerar med batterier av
typen NiMH.
Den har en drifttid på cirka 45 minuter
och laddas upp under färd.
Användning
)
Ta ut den genom att dra den uppåt.
)
Tryck på strömbrytaren som fi nns på
baksidan, för att tända eller släcka
den.
)
Vik ut fästet som fi nns på baksidan
för att fästa eller höja lampan; till ex-
empel vid hjulbyte.
Förvaring
)
Sätt tillbaka lampan.
Om du har glömt att släcka den,
släcks den automatiskt.
Solgardiner på sidorna
Monterade på sidorutorna i 2:a raden.
Skyddar små barn mot solstrålar.
)
Dra ned gardinen.
)
Placera gardinens fästen på mot-
svarande krokar.
Iaktta polariteten vid byte av bat-
terier.
Byt aldrig ut batterierna mot batte-
rier som inte kan laddas. Om den inte förts in tillräckligt, kan
det hända att den inte laddas upp
och inte tänds då du öppnar baga-
geluckan.
Page 127 of 382
7
125
BARNSÄKERHET
PEUGEOT
rekommenderar
att
barn sitter i bilens baksäte
.
- i bakåtvänt läge
upp till 2 år,
- i framåtvänt läge
från 2 år och
uppåt.
ALLMÄNT OM BILBARNSTOLAR BILBARNSTOL FRAM
Framåtvänt läge
När en bilbarnstol av framåtvänd typ
monteras på frampassagerarens
plats
skall bilsätet justeras till mittlä-
get i längdled med ryggstödet upprätt.
Låt passagerarens krockkudde vara in-
kopplad.
Bakåtvänt läge
När en bilbarnstol av bakåtvänd typ
monteras på frampassagerarens
plats
, måste passagerarens krock-
kudde vara urkopplad. Annars riskerar
barnet att skadas allvarligt eller dö-
das då krockkudden blåses upp.
*
Reglerna för transport av barn är spe-
cifi ka för varje land. Ta reda på lagstift-
ningen i ditt land. OBS! För Sverige,
kontakta din lokala återförsäljare för
mer information. Även om PEUGEOT har lagt speciell
vikt vid barnens säkerhet när bilen kon-
struerades, beror deras säkerhet även
på dig.
För maximal säkerhet bör du följa des-
sa anvisningar:
- enligt EU:s bestämmelser måste barn
under 12 år eller under 1,50 m trans-
porteras i godkända bilbarnstolar
som är anpassade till deras vikt
, på
platser som är utrustade med säker-
hetsbälten eller ISOFIX-fästen
*
.
- statistiskt sett är de säkraste
platserna för transport av barn i
bilens baksäte
.
- barn under 9 kg måste transpor-
teras i bakåtvänt läge i fram- eller
baksätet.
Mittläget i längdled
Page 128 of 382
7
126
BARNSÄKERHET
Passagerarens krockkudde OFF
Läs föreskrifterna på etiketten som sit-
ter på varje sida av solskyddet på pas-
sagerarsidan.
För att garantera barnets säkerhet måste du ovillkorligen koppla bort passa-
gerarens krockkudde fram då en bilbarnstol monteras med ryggen mot färd-
riktningen på passagerarsätet fram.
Annars riskerar barnet att dödas eller skadas allvarligt när krockkudden blå-
ses upp.
Page 129 of 382
7BARNSÄKERHET
Grupp 0+: från födseln till 13 kg
Grupp 1, 2 och 3: från 9 till 36 kg
L1
"RÖMER Baby-Safe
Plus"
monteras i bakåtvänt
läge.
L2
"KIDDY Comfort Pro"
Bälteskudden är
obligatorisk vid
transport av små barn
(9 - 18 kg).
Grupp 2 och grupp 3: från 15 till 36 kg
L3
"RECARO Start".
L4
"KLIPPAN Optima"
Från och med 6 år
(cirka 22 kg) används
endast bälteskudden.
L5
"RÖMER KIDFIX"
Kan monteras i bilens ISOFIX-fästen.
Barnet hålls fast med säkerhetsbältet.
BILBARNSTOLAR SOM REKOMMENDERAS AV PEUGEOT
PEUGEOT har en komplett serie bilbarnstolar som fästs med hjälp av ett tre-
punktsbälte
.
Page 130 of 382
7
128
BARNSÄKERHET
PLACERING AV BILBARNSTOLAR SOM FÄSTS MED HJÄLP AV SÄKERHETSBÄLTET
Enligt de europeiska bestämmelserna visar denna tabell de olika möjligheterna för montering av bilbarnstolar som
fästs med hjälp av säkerhetsbältet och har godkänts som universella barnstolar (a) beroende på barnets vikt och
på platsen i bilen.
(a) Universell bilbarnstol: bilbarnstol som kan monteras i alla bilar och fästas med säkerhetsbältet.
(b) Grupp 0: från födseln till 10 kg. Korgar och bilsängar får inte installeras på frampassagerarens plats.
(c) Ta reda på lagen som gäller i ditt land innan du monterar en bilbarnstol på denna plats.
U
: plats som är anpassad för montering av en bilbarnstol som som fästs med hjälp av säkerhetsbältet och har godkänts som
universell barnstol i bakåtvänt läge eller framåtvänt läge.
U(R1)
: som U
, med bilsätet inställt i mellanläge i längdriktningen.
U(R2)
: som U
, med bilsätet inställt i dess högsta läge. OBS: För Sverige, kontakta din lokala Peugeotåterförsäljare för mer
information.
*
Nackstödet skall tas bort från sittplatsen och ställas undan.
Plats
Barnets vikt /
ungefärlig ålder
Under 13 kg
(grupp 0 (b)
och 0+)
Upp till ≈ 1 år
Från 9 till 18 kg
(grupp 1)
Från 1 till ≈ 3 år
Från 15 till 25 kg
(grupp 2)
Från 3 till ≈ 6 år
Från 22 till 36 kg
(grupp 3)
Från 6 till ≈ 10 år
Frampassagerarens säte (c)
- fast
U(R1)
U(R1)
U(R1)
U(R1)
- ställbar
i höjdled
U(R2)
U(R2)
U(R2)
U(R2)
Yttre platser
i baksätet
U
U
*
U
*
U
*
Mittplats i baksätet
U
U
*
U
*
U
*
