Peugeot 308 SW BL 2013 Betriebsanleitung (in German)

9
KURZBESCHREIBUNG
BEDIENUNGSEINHEIT



1.
Schalter für Geschwindigkeitsregler /
-begrenzer

2.
Bedienungshebel zur Verstellung
des Lenkrads

3.
Lichtschalter und
Fahrtrichtungsanzeiger

4.
Kombiinstrument

5.
Fahrerairbag
Hupe

6.
Gangschalthebel

7.
Hebel der Feststellbremse

8.
Schalter für Dachhimmel des
Panoramadachs

9.
Schalter für Sitzheizung

10.
Hebel zum Öffnen der Motorhaube

11 .
Schalter für Außenspiegel
Schalter für Fensterheber

12.
Sicherungskasten

13.
Stop & Start-Knopf
Manuelle Leuchtweitenverstellung
Bedienungsknopf für Spurassistent

14.
Abtaudüse für vorderes
Seitenfenster

15.
Lautsprecher (Tweeter)

16.
Abtaudüse für Windschutzscheibe

10
KURZBESCHREIBUNG
BEDIENUNGSEINHEIT



1.
Lenkzündschloss

2.
Fernbedienung unter dem Lenkrad
für Audioanlage und Telematik

3.
Schalter für Scheibenwischer / -
waschanlage / Bordcomputer

4.
Mittlere verstellbare und
verschließbare Belüftungsdüse

5.
Multifunktionsbildschirm

6.
Sensor für Sonneneinstrahlung

7.
Beifahrerairbag

8.
Seitliche verstellbare und
verschließbare Belüftungsdüse

9.
Inaktivieren des Beifahrerairbags

10.
Handschuhfach / Anschlüsse für
Audio/Video

11 .
Ablagefach oder Steuerteil des
zum WIP Com 3D gehörigen
Kombiinstruments

12.
12V Steckdose für Zubehör

13.
Aschenbecher vorn

14.
Schalter für Heizung / Klimaanlage

15.
Offenes Staufach.

16.
Audioanlage und Telematik

17.
Notruftaste
Taste für Alarmanlage
Taste für Zentralverriegelung
Taste für Warnblinker
Taste für elektronische
Stabilitätskontrolle (ESP/ASR)
Taste für Einparkhilfe Taste für
PEUGEOT-Service

11
KURZBESCHREIBUNG
RICHTIG SITZEN

Fahrersitz

Manuelle Einstellungen


Elektrische Einstellungen


Längseinstellung



68




69
Neigung der Sitzlehne


Höheneinstellung

KURZBESCHREIBUNG

Lenkradverstellung



1.
Hebel entriegeln

2.
Lenkrad in Höhe und Tiefe
(Abstand vom Körper) verstellen

3.
Hebel arretieren

RICHTIG SITZEN

Vordersitze


Sonstige verfügbare
Funktionen...
Tischposition des Beifahrersitzes
(SW)
Speichern der Fahrpositionen
(elektrischer Fahrersitz)
Sitzheizung

Verstellung der Kopfstütze in der
Höhe

Lendenstütze

Armlehne vorn




70




11 3




82
Für eine bequeme Sitzhaltung ist die
vordere Armlehne höhen- und längs-
verstellbar.
Sie enthält außerdem ein Staufach.
Aus Sicherheitsgründen müssen diese
Bedienungsschritte grundsätzlich bei ste-
hendem Fahrzeug ausgeführt werden.

13
KURZBESCHREIBUNG
RICHTIG SITZEN

Außenspiegel


Einstellung

Sonstige verfügbare
Funktionen...
Einklappen / Ausklappen
Automatische Schrägstellung des
Spiegels zum Parken im Rück-
wärtsgang



Innenspiegel


Manuelle Tag-/Nachteinstellung


Sicherheitsgurte vorn



1.
Riegel einrasten

2.
In der Höhe verstellen

A.
Einzustellenden Spiegel anwählen.

B.
Spiegelposition in vier Richtungen
einstellen.

C.
Spiegel abwählen.


82



141



80

1.
Spiegel in Position "Tag"
stellen

2.
Spiegel ausrichten

Version mit Abblendautomatik
(Tag/Nacht)


A.
Helligkeitserkennung

B.
Spiegel ausrichten



82

14
KURZBESCHREIBUNG
RICHTIG SEHEN

Beleuchtung


Ring A

Ring B Drücken Sie den Lichtschalterhebel
über den Widerstand hinaus nach oben
oder nach unten; die entsprechenden
Fahrtrichtungsanzeiger blinken, bis der
Hebel in die Ausgangsstellung zurück-
kehrt.

Fahrtrichtungsanzeiger


Wischautomatik ("AUTO") einschalten


)
Hebel nach unten bewegen und
loslassen


Ring B: Heckscheibenwischer



99





106

Licht aus
Automatisches Einschalten der
Beleuchtung
Standlicht
Abblend- / Fernlicht
Nebelschlusslicht
oder
Nebelscheinwerfer und -
schlusslicht Aus
Intervallwischen
Scheibenwaschanlage
Hebel A: Frontscheibenwischer



105



Scheibenwischer


Wischautomatik ("AUTO") ausschalten


)
Hebel nach oben bewegen und auf
"0"
zurückstellen



107

"Autobahn"-Funktion
Drücken Sie den Hebel einmal nach
oben oder unten, jedoch nicht über den
Widerstand des Lichtschalterhebels
hinaus; die entsprechenden Fahrtrich-
tungsanzeiger blinken dreimal.
Diese Funktion ist unabhängig von der
Fahrzeuggeschwindigkeit benutzbar, al-
lerdings ist sie vor allem beim Spurwech-
sel auf Schnellstraßen von Vorteil.



137

–
15

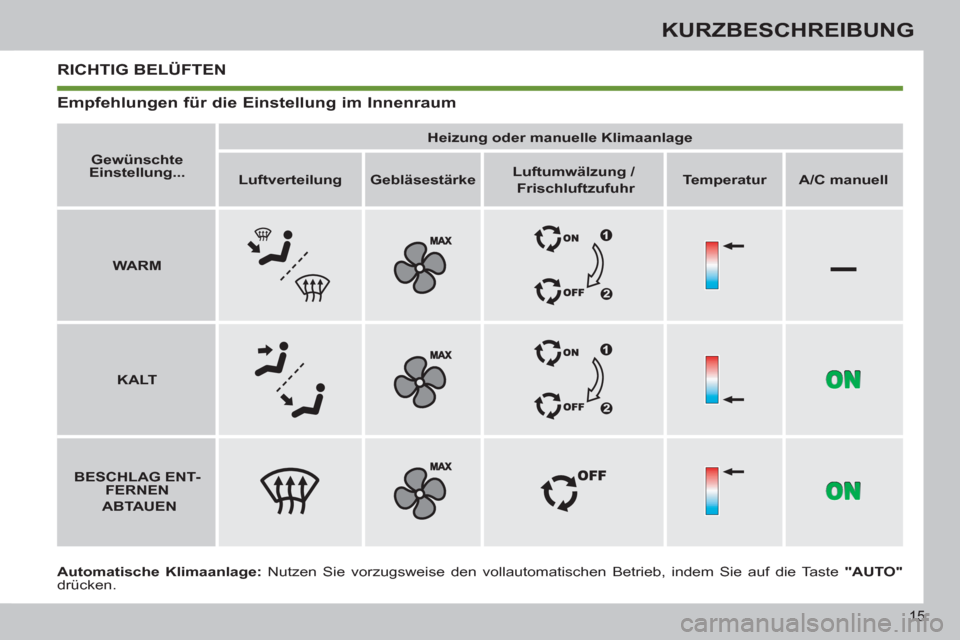

KURZBESCHREIBUNG
RICHTIG BELÜFTEN


Automatische Klimaanlage:
Nutzen Sie vorzugsweise den vollautomatischen Betrieb, indem Sie auf die Taste "AUTO"

drücken.

Gewünschte
Einstellung...



Heizung oder manuelle Klimaanlage




Luftverteilung



Gebläsestärke



Luftumwälzung /

Frischluftzufuhr



Temperatur



A/C manuell




WARM




KALT




BESCHLAG ENT-
FERNEN

ABTAUEN




Empfehlungen für die Einstellung im Innenraum

16
KURZBESCHREIBUNG
RICHTIG ÜBERWACHEN

Kombiinstrument
Schalterleiste



A.
Bei eingeschalteter Zündung
muss der Zeiger den Füllstand des
Kraftstofftanks anzeigen.

B.
Bei laufendem Motor
muss die dazugehörige
Kraftstoffreserveleuchte erlöschen.

C.

Bei eingeschalteter Zündung muss die
Ölstandsanzeige für die Dauer einiger
Sekunden anzeigen, dass der Ölstand
OK bzw. korrekt ist, je nach Ausführung.

Füllen Sie bei unzureichendem Füll-
stand Kraftstoff bzw. Öl nach. Das Aufl euchten der Kontrollleuchte
zeigt Ihnen den Betriebszustand der
betreffenden Funktion an.


A.
Absetzen eines Notrufs


243

B.
Inaktivierung des Innenraumschutzes
der Alarmanlage


87

C.
Zentralverriegelung

92

D.
Inaktivierung ESP/ASR


140

E.
Inaktivierung der Einparkhilfe vorn
und hinten


168

F.
Zugang zu den PEUGEOT-
Diensten


243



1.
Bei eingeschalteter Zündung
leuchten die orangefarbenen und
roten Warnleuchten auf.

2.
Bei laufendem Motor müssen diese
Leuchten erlöschen.
Wenn sie weiterhin leuchten, schauen
Sie auf der betreffenden Seite nach.

Warn- und Kontrollleuchten




25



29, 33

17
KURZBESCHREIBUNG
INSASSEN RICHTIG SCHÜTZEN

Beifahrerairbag
Elektrische Kindersicherung



1.
Schlüssel einführen

2.
Schlüssel in Position:
"OFF"
(Inaktivierung), bei
einem Kindersitz entgegen der
Fahrtrichtung,
"ON"
(Aktivierung), mit Beifahrer
oder bei einem Kindersitz in
Fahrtrichtung.

3.
Schlüssel aus dieser Position
abziehen. Das Aufl euchten der Kontrollleuchte
zeigt Ihnen den Betriebszustand der
betreffenden Funktion an.


A.

Aktivierung der elektrischen Kindersicherung

A.
Warnleuchte für nicht angelegte /
abgelegte Gurte vorn und / oder
hinten

B.
Warnleuchte für Gurt vorn links

C.
Warnleuchte für Gurt vorn rechts

D.
Warnleuchte für Gurt hinten rechts *

E.
Warnleuchte für Gurt hinten Mitte *

F.
Warnleuchte für Gurt hinten links *

G.
Kontrollleuchte für inaktivierten
Beifahrerairbag

H.
Kontrollleuchte für aktivierten
Beifahrerairbag


Sicherheitsgurte und
Beifahrerairbag



142, 147




146




136

*
Nur bei Version SW mit Einzelrücksitzen

18
KURZBESCHREIBUNG
RICHTIG SITZEN - PASSAGIERE

Betätigung der Rücksitze


Rücksitze in der zweiten Reihe


1.
Längsverstellung

2.
Einstellung der Lehnenneigung /
Tischposition

3.
Höhenverstellung der Kopfstütze

4.
Umklappen

5.
Aus- / Einbauen

6.
Transportieren



74

Zusatzsitze in der dritten Reihe


A.
Einstellung der Lehnenneigung /
Tischposition

B.
Höhenverstellung der Kopfstütze

C.
Umklappen

D.
Aus- / Einbauen

E.
Transportieren



76




Betätigung des
Beifahrersitzes

Tischposition


A.
Partielle Tischposition

B.
Vollständige Tischposition



70
