Peugeot 308 SW BL 2013 Betriebsanleitung (in German)

12
239
TECHNISCHE DATEN

* Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

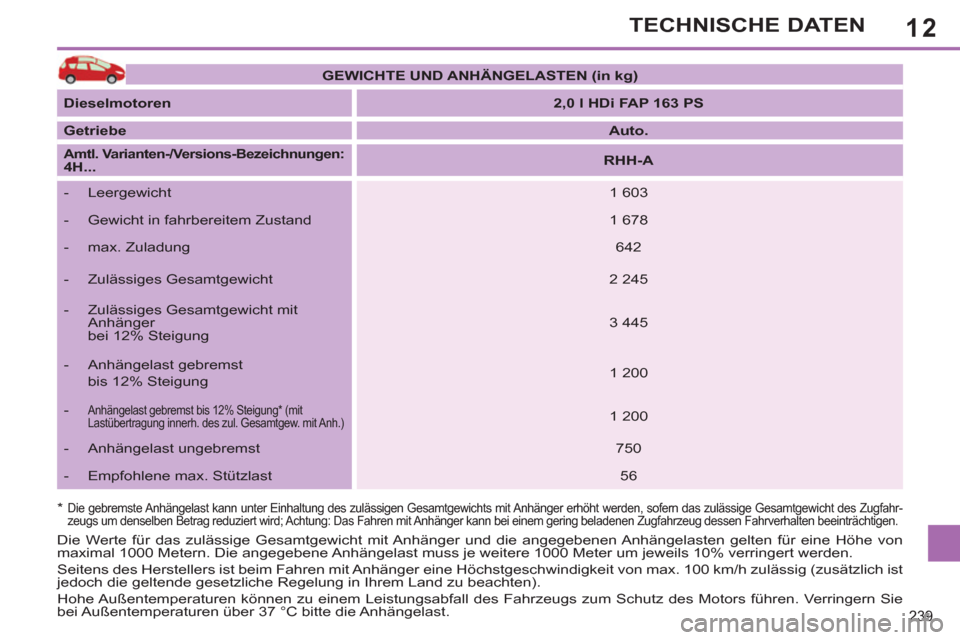

GEWICHTE UND ANHÄNGELASTEN (in kg)



Dieselmotoren


2,0 l HDi FAP 163 PS



Getriebe


Auto.



Amtl. Varianten-/Versions-Bezeichnungen: 4H...


RHH-A




- Leergewicht
1 603


- Gewicht in fahrbereitem Zustand
1 678


- max. Zuladung
642


- Zulässiges Gesamtgewicht
2 245


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
3 445


- Anhängelast gebremst
bis 12% Steigung
1 200


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

1 200


- Anhängelast ungebremst
750


- Empfohlene max. Stützlast
56

12
240
TECHNISCHE DATEN

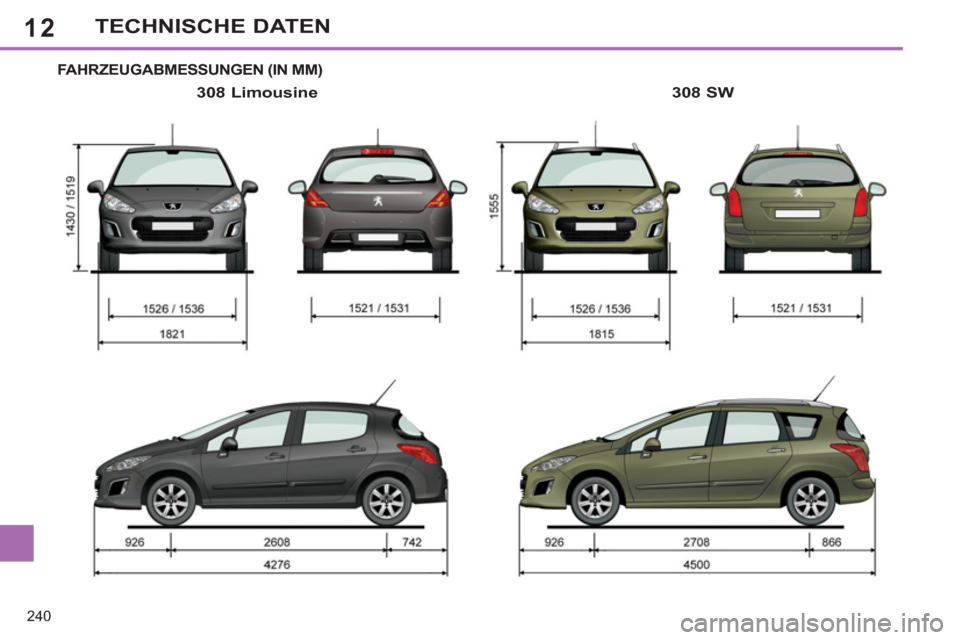

FAHRZEUGABMESSUNGEN (IN MM)

308 Limousine
308 SW

12
241
TECHNISCHE DATEN

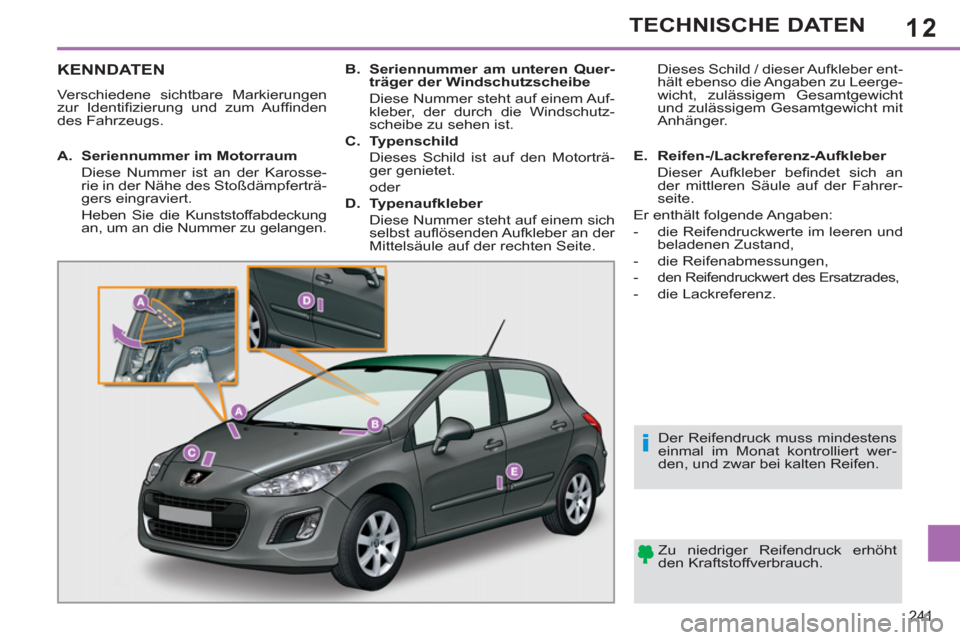

KENNDATEN
Verschiedene sichtbare Markierungen
zur Identifi zierung und zum Auffi nden
des Fahrzeugs.
Zu niedriger Reifendruck erhöht
den Kraftstoffverbrauch.
Der Reifendruck muss mindestens
einmal im Monat kontrolliert wer-
den, und zwar bei kalten Reifen.


A.
Seriennummer im Motorraum

Diese Nummer ist an der Karosse-
rie in der Nähe des Stoßdämpferträ-
gers eingraviert.
Heben Sie die Kunststoffabdeckung
an, um an die Nummer zu gelangen.
B.
Seriennummer am unteren Quer-
träger der Windschutzscheibe

Diese Nummer steht auf einem Auf-
kleber, der durch die Windschutz-
scheibe zu sehen ist.

C.
Typenschild

Dieses Schild ist auf den Motorträ-
ger genietet.
oder

D.
Typenaufkleber

Diese Nummer steht auf einem sich
selbst aufl ösenden Aufkleber an der
Mittelsäule auf der rechten Seite. Dieses Schild / dieser Aufkleber ent-
hält ebenso die Angaben zu Leerge-
wicht, zulässigem Gesamtgewicht
und zulässigem Gesamtgewicht mit
Anhänger.

E.
Reifen-/Lackreferenz-Aufkleber

Dieser Aufkleber befi ndet sich an
der mittleren Säule auf der Fahrer-
seite.
Er enthält folgende Angaben:


- die Reifendruckwerte im leeren und
beladenen Zustand,

- die Reifenabmessungen,

-
den Reifendruckwert des Ersatzrades,


- die Lackreferenz.

12
242
TECHNISCHE DATEN

243
NOT- ODER PANNENHILFERUF

244
NOT- ODER PANNENHILFERUF
Drücken Sie diese Taste im Notfall länger als 2 Sekunden.
Durch Blinken der grünen Diode und eine Stimm-Ansage
wird bestätigt, dass die PEUGEOT CONNECT SOS-
Telefonzentrale * angewählt wurde.
Sie leuchtet weiter (ohne zu blinken), wenn die Verbindung hergestellt ist.Bei Beendigung der Verbindung erlischt sie.

Beim Einschalten der Z
ündung leuchtet
die grüne Kontrollleuchte für die Dauer von 3 Sekunden auf und zeigt damit an, dass
das System ordnungsgemäß funktioniert. Durch so
fortiges erneutes Drücken dieser Taste wird der Anruf storniert.
Die Stornierun
g wird durch eine Ansage bestätigt.



Drücken Sie diese Taste länger als 2 Sekunden, um Hilfe
anzufordern, wenn Sie mit dem Fahrzeug liegengeblieben sind.
Eine Ansage bestätigt, dass die Nummer der Pannenhilfe
angewählt wurde ** .


FUNKTIONSWEISE DES SYSTEMS Durch sofortiges erneutes Drücken dieser Taste wird der Anruf storniert. Diegrüne Diode erlischt. Die Stornierung wird durch eine Stimm-Ansage bestätigt.
Um einen Anru
f zu stornieren, antworten Sie der PEUGEOT CONNECT SOS-Telefonzentrale und sagen Sie, dass es sich um einen Irrtum
handelt.
PEUGE
OT CONNECT SOS lokalisiert umgehend Ihr Fahrzeug, tritt
mit Ihnen in Ihrer Sprache in Kontakt ** und leitet - wenn nötig - dieEntsendung der zuständigen Rettungsdienste ein ** . In den Ländern,
in denen eine solche Zentrale nicht existiert, oder wenn die Ortung ausdrücklich abgelehnt wurde, wird der Notruf ohne vorherige Ortungdirekt an die Notdienstzentrale (11 2) weitergeleitet.

Wenn das Airba
g-Steuergerät einen Aufprall registriert, wird
auch unabhängig von einem etwaigen Auslösen des Airbags
automatisch ein Notruf abgesetzt.

*
Je nach allgemeinen Nutzungsbedingungen des verfügbaren Dienstes in der Verkaufsstelle und unter Vorbehalt der technologischen und technischen Möglichkeiten.
**
Je nach Erfassungsbereich von PEUGEOT CONNECT SOS,
PEUGEOT CONNECT ASSISTA NCE und der offi ziellen nationalen
Landessprache, die der Besitzer des Fahrzeugs ausgew‰hlt hat.
Die Liste der er
fassten L‰nder und der PEUGEOT CONNECT-Dienste,
die in den Verkaufsstellen oder auf www.peugeot.de verf¸gbar sind.
Wenn die oran
gefarbene Kontrollleuchte blinkt, liegt eine Funktionsstˆrung im System vor.
Wenn die orangefarbene Kontrollleuchte ununterbrochen leuchtet, muss die Backup-Batterie ersetzt werden.
Wenden Sie sich in beiden F‰llen an das
PEUGEOT-H‰ndlernetz.

Wenn Sie Ihr Fahrzeu
g nicht bei einem PEUGEOT-Vertragspartner gekauft haben, sollten Sie die Konfi guration dieser Dienste voneinem Vertragspartner überprüfen und von diesem ggfs. abändern
lassen. In mehrsprachigen Ländern ist die Konfi guration auch in einer Landessprache Ihrer Wahl mˆglich.

Aus technischen Gr¸nden, insbesondere f¸r die Bereitstellungbestmˆglicher PEUGEOT CONNECT-Dienste zugunsten des Kunden,
beh‰lt sich der Hersteller das Recht vor, jederzeit eine Aktualisierung des
im Fahrzeug verbauten Telematiksystems durchzuf¸hren.

245
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK
Com 3D

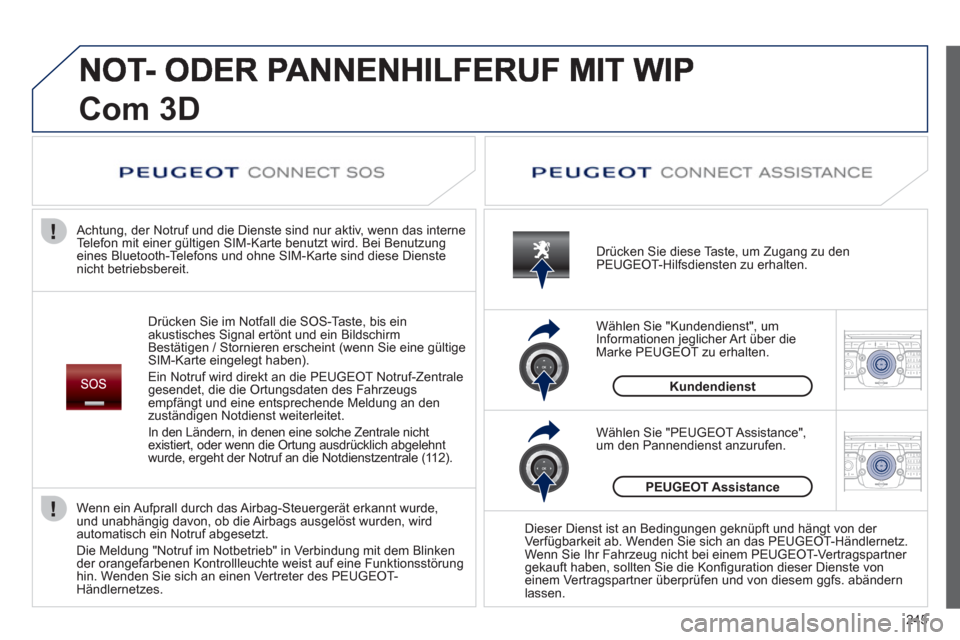

Drücken Sie im Notfall die SOS-Taste, bis einakustisches Signal ertönt und ein BildschirmBestätigen / Stornieren erscheint (wenn Sie eine gültige SIM-Karte eingelegt haben).
Ein Notruf wird direkt an die PE
UGEOT Notruf-Zentrale gesendet, die die Ortungsdaten des Fahrzeugs empfängt und eine entsprechende Meldung an den
zuständigen Notdienst weiterleitet.
In den Ländern, in denen eine solche Zentrale nichtexistiert, oder wenn die Ortung ausdrücklich abgelehnt
wurde, ergeht der Notruf an die Notdienstzentrale (11 2). Achtung, der Notru
f und die Dienste sind nur aktiv, wenn das interne
Telefon mit einer gültigen SIM-Karte benutzt wird. Bei Benutzungeines Bluetooth-Telefons und ohne SIM-Karte sind diese Dienstenicht betriebsbereit. Drücken
Sie diese Taste, um Zugang zu den
PEUGEOT-Hilfsdiensten zu erhalten.
Kundendienst
Wählen Sie "Kundendienst", um Informationen jeglicher Art über die Marke PEUGEOT zu erhalten.
W
ählen Sie "PEUGEOT Assistance",um den Pannendienst anzurufen.
PEUGEOT Assistance
Dieser Dienst ist an Bedingungen geknüpft und hängt von der Verfügbarkeit ab. Wenden Sie sich an das PEUGEOT-Händlernetz.
Wenn Sie Ihr Fahrzeug nicht bei einem PEUGEOT-Vertragspartner
gekauft haben, sollten Sie die Konfi guration dieser Dienste von einem Vertragspartner ¸berpr¸fen und von diesem ggfs. ab‰ndernlassen.
Wenn ein Au
fprall durch das Airbag-Steuerger‰t erkannt wurde,
und unabh‰ngig davon, ob die Airbags ausgelˆst wurden, wird
automatisch ein Notruf abgesetzt.
Die Meldun
g "Notruf im Notbetrieb" in Verbindung mit dem Blinken
der orangefarbenen Kontrollleuchte weist auf eine Funktionsstˆrung hin. Wenden Sie sich an einen Vertreter des PEUGEOT-H‰ndlernetzes.

246

247
2ABC3DEF5JKL4GHI6MNO8TUV7PQRS9WXYZ0*#
1
RADIO MEDIANAV ESC TRAFFIC
SETUPADDR
BOOK

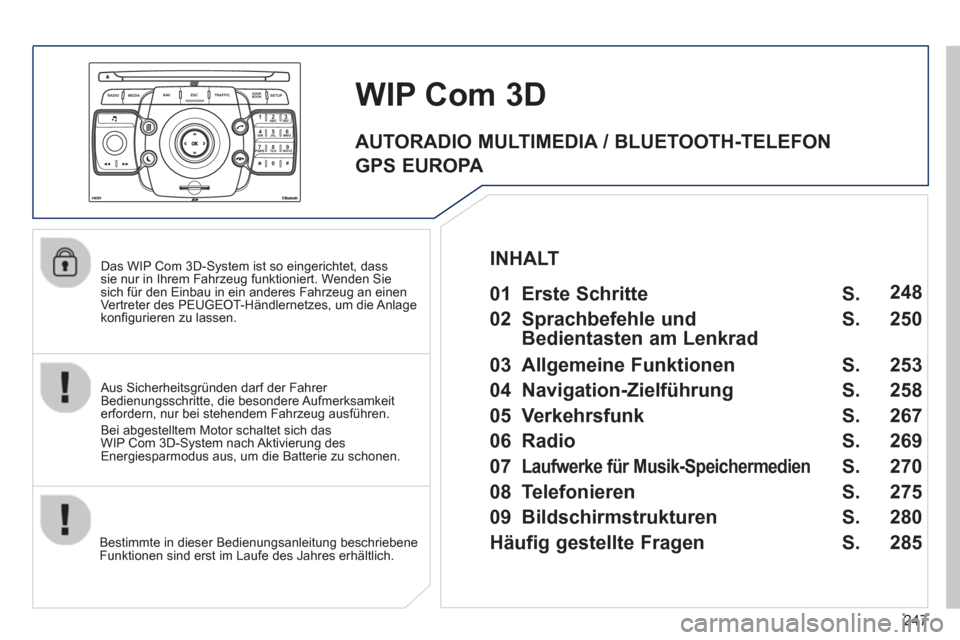

Das WIP Com 3D-System ist so eingerichtet, dass sie nur in Ihrem Fahrzeug funktioniert. Wenden Sie sich für den Einbau in ein anderes Fahrzeug an einen
Vertreter des PEUGEOT-Händlernetzes, um die Anlage
konfi gurieren zu lassen.

Bestimmte in dieser Bedienun
gsanleitung beschriebene
Funktionen sind erst im Laufe des Jahres erhältlich.
WIP Com3D
Aus Sicherheitsgründen darf der Fahrer
Bedienungsschritte, die besondere Aufmerksamkeiterfordern, nur bei stehendem Fahrzeug ausführen.
Bei ab
gestelltem Motor schaltet sich das WIP Com 3D-System nach Aktivierung des
Energiesparmodus aus, um die Batterie zu schonen.


01 Erste Schritte

02 Sprachbefehle und
Bedientasten am Lenkrad

03 Allgemeine Funktionen

04 Navigation-Zielführung

05 Verkehrsfunk

06 Radio

07
Laufwerke für Musik-Speichermedien


08 Telefonieren

09 Bildschirmstrukturen

Häufig gestellte Fragen S.
S.
S.
S.
S.
S.
S.
S.
S.
S.
248
250
253
258
267
2
69
270
275
280
285

INHALT
AUTORADIO MULTIMEDIA / BLUETOOTH-TELEFON
GPS EUROPA

248

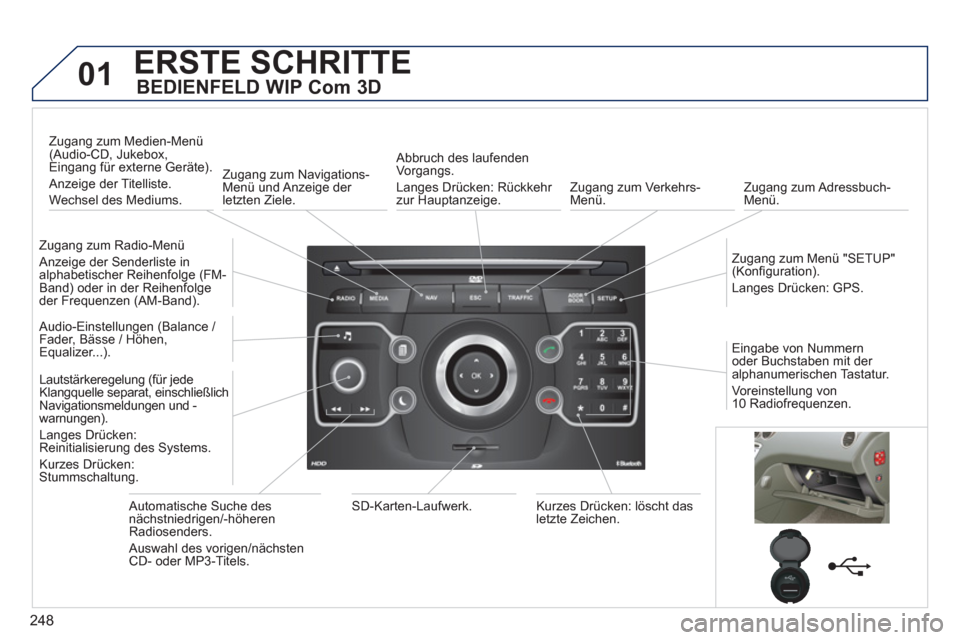

01ERSTE SCHRITTE

BEDIENFELD WIP Com 3D


Zugang zum Radio-Menü
Anzeige der Senderliste in
alphabetischer Reihenfolge (FM-
Band) oder in der Reihenfolge
der Frequenzen (AM-Band).
Zugang zum Medien-Menü(Audio-CD, Jukebox, Eingang für externe Geräte).
Anzeige der Titelliste.
W
echsel des Mediums.
Zugang zum Navigations-Menü und Anzeige der letzten Ziele.
A
bbruch des laufendenVorgangs.
Langes Dr
ücken: Rückkehr zur Hauptanzeige.
Zugang zum Verkehrs-Menü. Zugang zum Adressbuch-Menü.
Zu
gang zum Menü "SETUP" (Konfi guration).
Lan
ges Drücken: GPS.

Audio-Einstellungen (Balance /
Fader, Bässe / Höhen,
Equalizer...
).

Lautstärkere
gelung (für jede
Klangquelle separat, einschließlich Navigationsmeldungen und -
warnungen).
Lan
ges Drücken:
Reinitialisierung des Systems.
K
urzes Drücken: Stummschaltung.

Automatische Suche des nächstniedrigen/-höherenRadiosenders.

Auswahl des vorigen/nächsten CD- oder MP3-Titels.
SD-Karten-Laufwerk. Kurzes Drücken: löscht dasletzte Zeichen.Ein
gabe von Nummern oder Buchstaben mit der alphanumerischen Tastatur.
Voreinstellung von
10 Radiofrequenzen.
