Peugeot 308 SW BL 2013 Betriebsanleitung (in German)

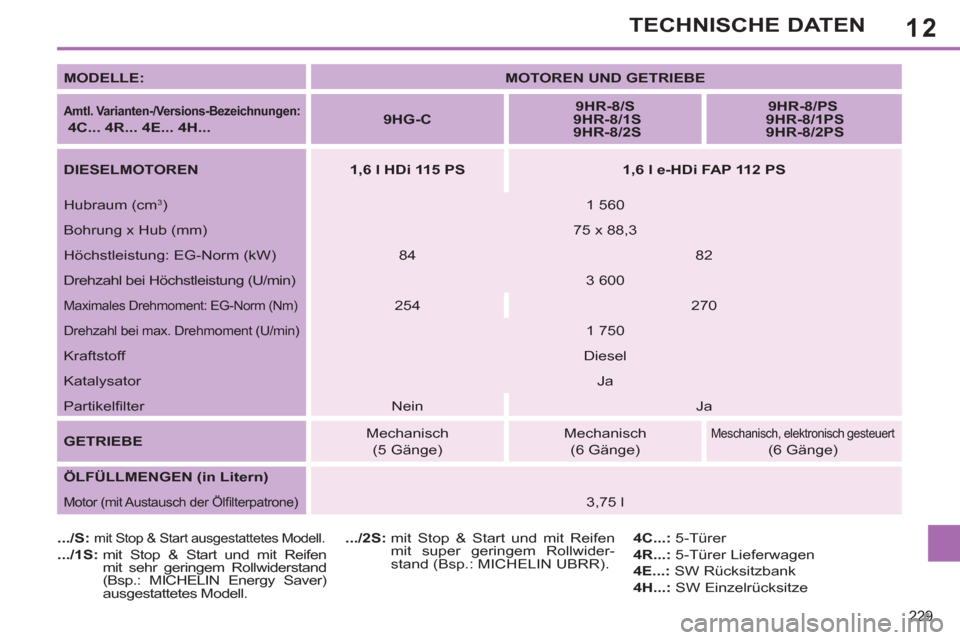

12
229
TECHNISCHE DATEN

MODELLE:


MOTOREN UND GETRIEBE




Amtl. Varianten-/Versions-Bezeichnungen:
4C... 4R... 4E... 4H...


9HG-C



9HR-8/S

9HR-8/1S

9HR-8/2S



9HR-8/PS

9HR-8/1PS

9HR-8/2PS



D

IESELMOTOREN


1,6 l HDi 115 PS



1,6 l e-HDi FAP 112 PS


Hubraum (cm
3
)
1 560
Bohrung x Hub (mm)
75 x 88,3
Höchstleistung: EG-Norm (kW)
84
82
Drehzahl bei Höchstleistung (U/min)
3 600

Maximales Drehmoment: EG-Norm (Nm)

254
270

Drehzahl bei max. Drehmoment (U/min)

1 750
Kraftstoff
Diesel
Katalysator
Ja
Partikelfi lter
Nein
Ja

GETRIEBE

Mechanisch
(5 Gänge)
Mechanisch
(6 Gänge)
Meschanisch, elektronisch gesteuert
(6 Gänge)

ÖLFÜLLMENGEN
(in Litern)






Motor (mit Austausch der Ölfi lterpatrone)

3,75 l

.../S:

mit Stop & Start ausgestattetes Modell.


.../1S:
mit Stop & Start und mit Reifen
mit sehr geringem Rollwiderstand
(Bsp.: MICHELIN Energy Saver)
ausgestattetes Modell.
.../2S:
mit Stop & Start und mit Reifen
mit super geringem Rollwider-
stand (Bsp.: MICHELIN UBRR).
4C...:
5-Türer

4R...:
5-Türer Lieferwagen

4E...:
SW Rücksitzbank

4H...:
SW Einzelrücksitze

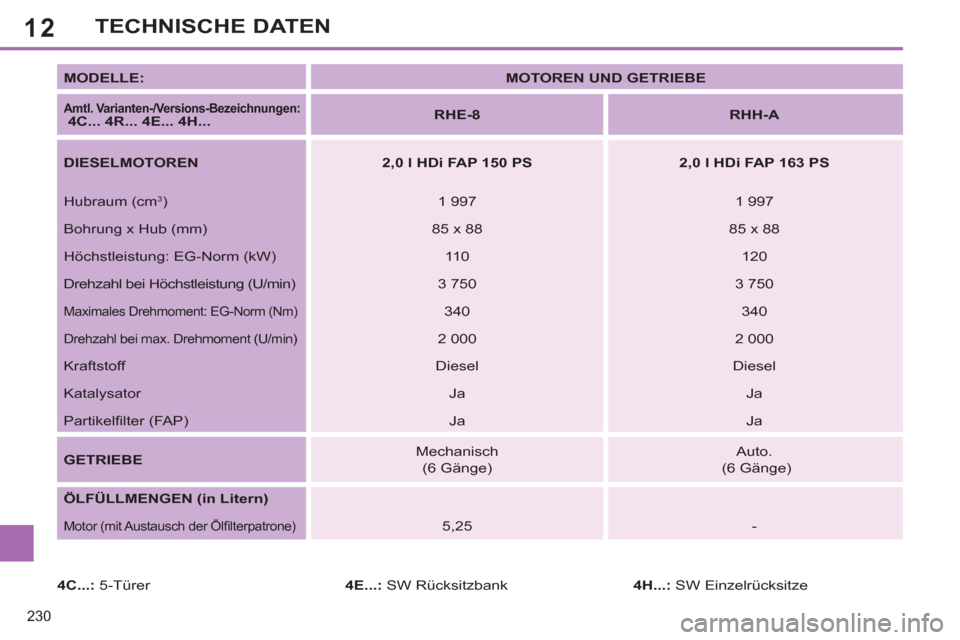

12
230
TECHNISCHE DATEN

MODELLE:


MOTOREN UND GETRIEBE




Amtl. Varianten-/Versions-Bezeichnungen: 4C... 4R... 4E... 4H...


RHE-8



RHH-A



DIESEL
MOTOREN

2,0 l HDi FAP 150 PS



2,0 l HDi FAP 163 PS


Hubraum (cm
3
)
1 997
1 997
Bohrung x Hub (mm)
85 x 88
85 x 88
Höchstleistung: EG-Norm (kW)
110
120
Drehzahl bei Höchstleistung (U/min)
3 750
3 750

Maximales Drehmoment: EG-Norm (Nm)

340
340

Drehzahl bei max. Drehmoment (U/min)

2 000
2 000
Kraftstoff
Diesel
Diesel
Katalysator
Ja
Ja
Partikelfi lter (FAP)
Ja
Ja

GETRIEBE

Mechanisch
(6 Gänge)
Auto.
(6 Gänge)

ÖLFÜLLMENGEN
(in Litern)






Motor (mit Austausch der Ölfi lterpatrone)

5,25
-

4C...:
5-Türer
4E...:
SW Rücksitzbank
4H...:
SW Einzelrücksitze

12
231
TECHNISCHE DATEN

*
Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

GEWICHTE UND ANHÄNGELASTEN (in kg)



Dieselmotoren


1,6 l HDi 92 PS



1,6 l HDi FAP 92 PS



Getriebe


Mechanisch



Mechanisch




Amtl. Varianten-/Versions-Bezeichnungen: 4C...


9HJ-C



9HP-0




- Leergewicht
1 301
1 303 - 1 316


- Gewicht in fahrbereitem Zustand
1 376
1 378 - 1 391


- max. Zuladung
509
512 - 514


- Zulässiges Gesamtgewicht
1 810
1 815 - 1 830


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
2 610
2 915 - 3 130


- Anhängelast gebremst
bis 12% Steigung
800
1 100 - 1 300


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

800
1 300


- Anhängelast ungebremst
680
685


- Empfohlene max. Stützlast
65
60

12

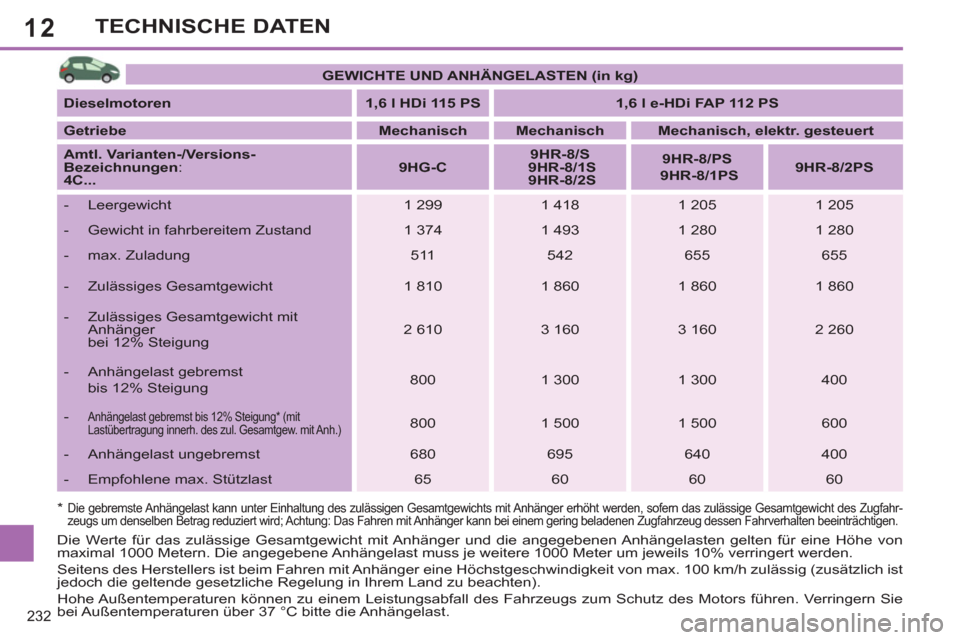

232
TECHNISCHE DATEN

* Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

GEWICHTE UND ANHÄNGELASTEN
(in kg)



Dieselmotoren


1,6 l HDi 115 PS



1,6 l e-HDi FAP 112 PS



Getriebe


Mechanisch



Mechanisch



Mechanisch, elektr. gesteuert



Amtl. Varianten-/Versions-
Bezeichnungen
:
4C...


9HG-C



9HR-8/S

9HR-8/1S

9HR-8/2S



9HR-8/PS

9HR-8/1PS



9HR-8/2PS




- Leergewicht
1 299
1 418
1 205
1 205


- Gewicht in fahrbereitem Zustand
1 374
1 493
1 280
1 280


- max. Zuladung
511
542
655
655


- Zulässiges Gesamtgewicht

1 810
1 860
1 860
1 860


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
2 610
3 160
3 160
2 260


- Anhängelast gebremst
bis 12% Steigung
800
1 300
1 300
400


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

800
1 500
1 500
600


- Anhängelast ungebremst
680
695
640
400


- Empfohlene max. Stützlast
65
60
60
60

12

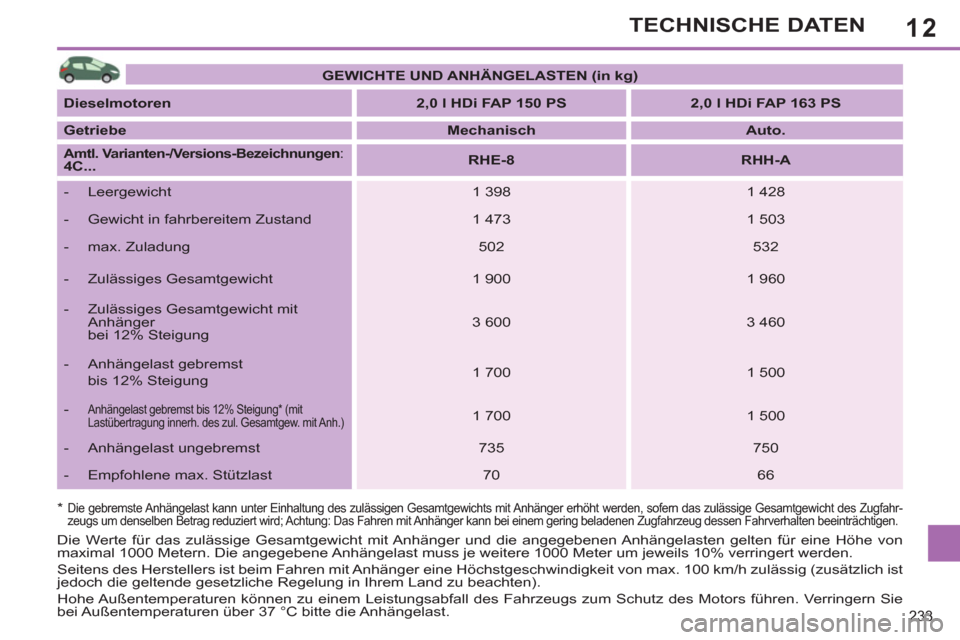

233
TECHNISCHE DATEN

* Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.



GEWICHTE UND ANHÄNGELASTEN (in kg)



Dieselmotoren


2,0 l HDi FAP 150 PS



2,0 l HDi FAP 163 PS



Getriebe


Mechanisch



Auto.




Amtl. Varianten-/Versions-Bezeichnungen
:
4C...


RHE-8



RHH-A




- Leergewicht
1 398
1 428


- Gewicht in fahrbereitem Zustand
1 473
1 503


- max. Zuladung
502
532


- Zulässiges Gesamtgewicht
1 900
1 960


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
3 600
3 460


- Anhängelast gebremst
bis 12% Steigung
1 700
1 500


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

1 700
1 500


- Anhängelast ungebremst
735
750


- Empfohlene max. Stützlast
70
66
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

12

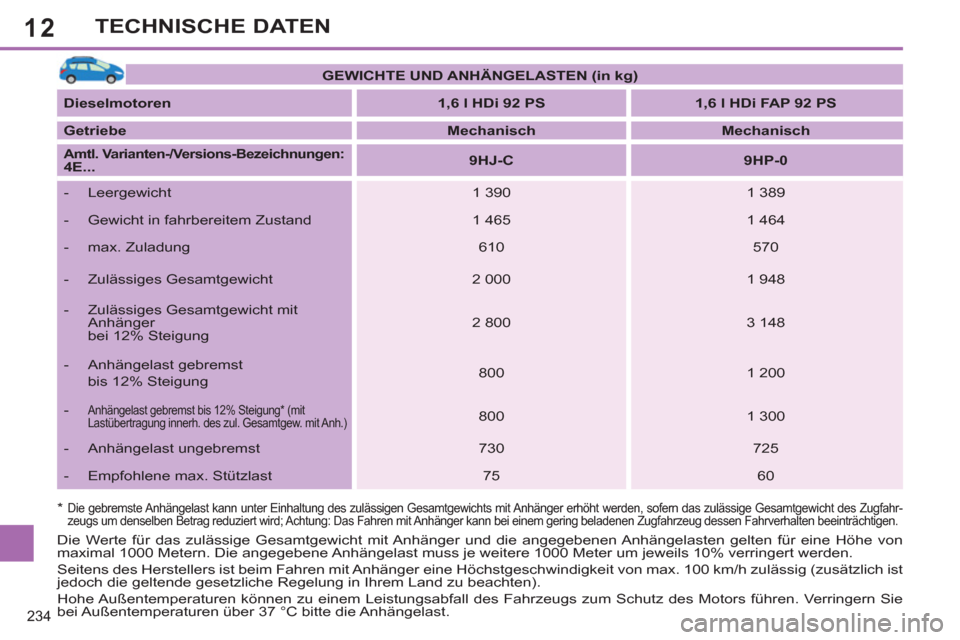

234
TECHNISCHE DATEN

* Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.



GEWICHTE UND ANHÄNGELASTEN (in kg)



Dieselmotoren


1,6 l HDi 92 PS



1,6 l HDi FAP 92 PS



Getriebe


Mechanisch



Mechanisch




Amtl. Varianten-/Versions-Bezeichnungen: 4E...


9HJ-C



9HP-0




- Leergewicht
1 390
1 389


- Gewicht in fahrbereitem Zustand
1 465
1 464


- max. Zuladung
610
570


- Zulässiges Gesamtgewicht
2 000
1 948


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
2 800
3 148


- Anhängelast gebremst
bis 12% Steigung
800
1 200


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

800
1 300


- Anhängelast ungebremst
730
725


- Empfohlene max. Stützlast
75
60
Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

12

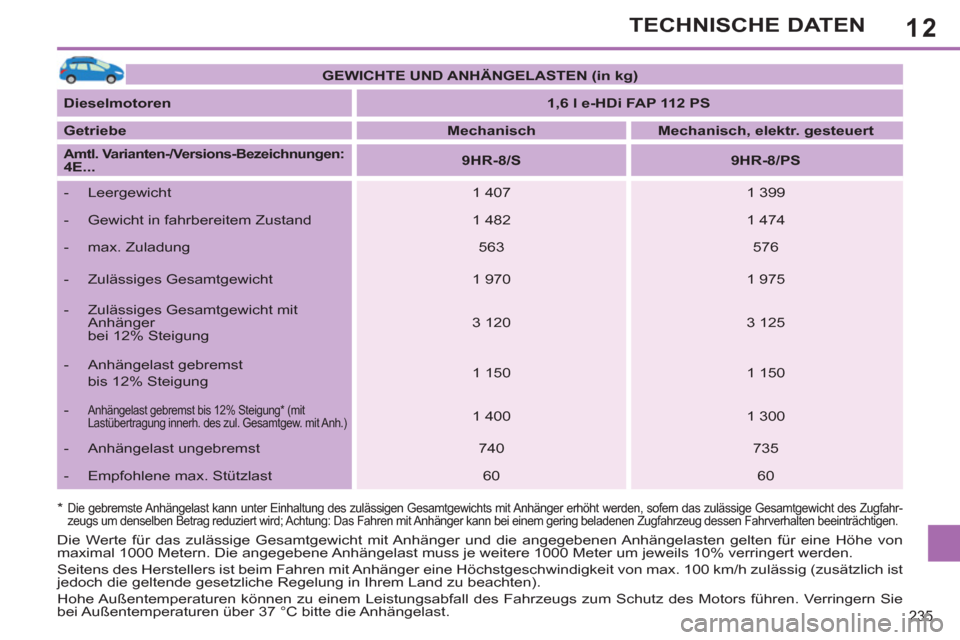

235
TECHNISCHE DATEN

* Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

GEWICHTE UND ANHÄNGELASTEN
(in kg)



Dieselmotoren


1,6 l e-HDi FAP 112 PS



Getriebe


Mechanisch



Mechanisch, elektr. gesteuert




Amtl. Varianten-/Versions-Bezeichnungen: 4E...


9HR-8/S



9HR-8/PS




- Leergewicht
1 407
1 399


- Gewicht in fahrbereitem Zustand
1 482
1 474


- max. Zuladung
563
576


- Zulässiges Gesamtgewicht
1 970
1 975


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
3 120
3 125


- Anhängelast gebremst
bis 12% Steigung
1 150
1 150


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

1 400
1 300


- Anhängelast ungebremst
740
735


- Empfohlene max. Stützlast
60
60

12

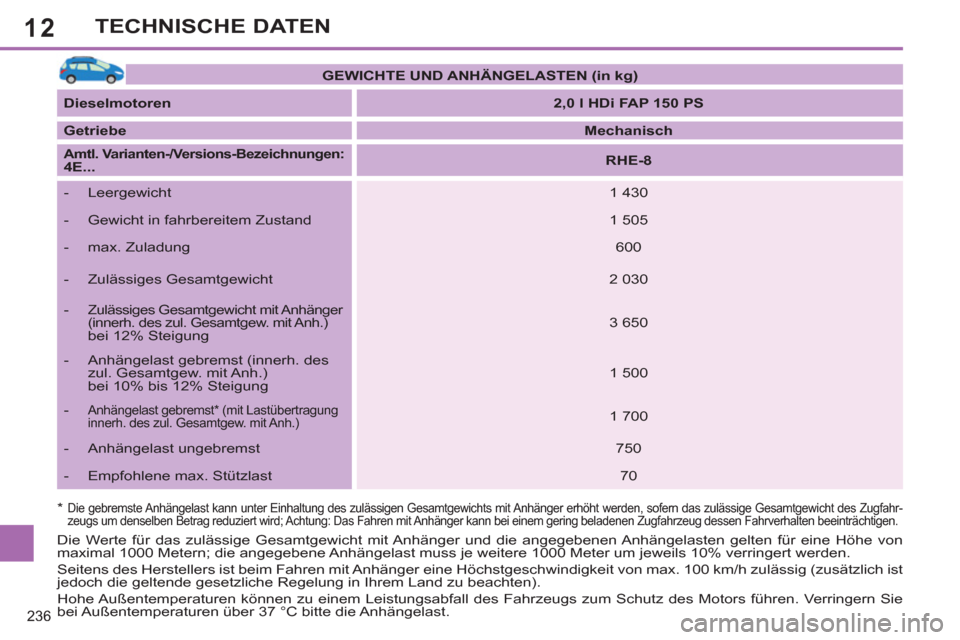

236
TECHNISCHE DATEN

* Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern; die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

GEWICHTE UND ANHÄNGELASTEN (in kg)



Dieselmotoren


2,0 l HDi FAP 150 PS



Getriebe


Mechanisch



Amtl. Varianten-/Versions-Bezeichnungen:

4E...


RHE-8




- Leergewicht
1 430


- Gewicht in fahrbereitem Zustand
1 505


- max. Zuladung
600


- Zulässiges Gesamtgewicht
2 030


-
Zulässiges Gesamtgewicht mit Anhänger
(innerh. des zul. Gesamtgew. mit Anh.)
bei 12% Steigung
3 650


- Anhängelast gebremst (innerh. des
zul. Gesamtgew. mit Anh.)
bei 10% bis 12% Steigung
1 500


-
Anhängelast gebremst * (mit Lastübertragung
innerh. des zul. Gesamtgew. mit Anh.)

1 700


- Anhängelast ungebremst
750


- Empfohlene max. Stützlast
70

12
237
TECHNISCHE DATEN

* Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

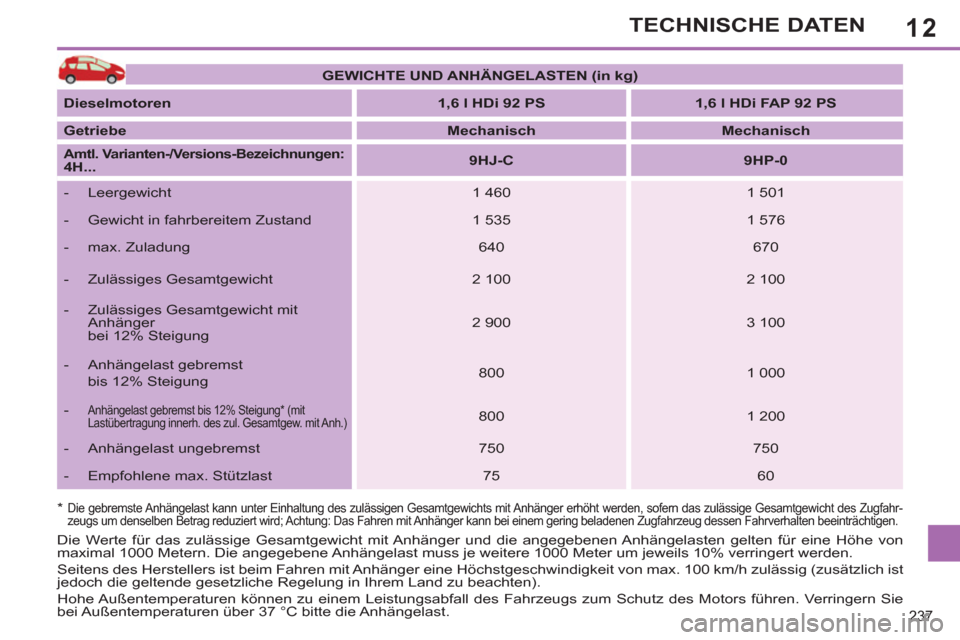

GEWICHTE UND ANHÄNGELASTEN (in kg)



Dieselmotoren


1,6 l HDi 92 PS



1,6 l HDi FAP 92 PS



Getriebe


Mechanisch



Mechanisch



Amtl. Varianten-/Versions-Bezeichnungen: 4H...


9HJ-C



9HP-0




- Leergewicht
1 460
1 501


- Gewicht in fahrbereitem Zustand
1 535
1 576


- max. Zuladung
640
670


- Zulässiges Gesamtgewicht
2 100
2 100


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
2 900
3 100


- Anhängelast gebremst
bis 12% Steigung
800
1 000


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

800
1 200


- Anhängelast ungebremst
750
750


- Empfohlene max. Stützlast
75
60

12
238
TECHNISCHE DATEN

* Die gebremste Anhängelast kann unter Einhaltung des zulässigen Gesamtgewichts mit Anhänger erhöht werden, sofern das zulässige Gesamtgewicht des Zugfahr-
zeugs um denselben Betrag reduziert wird; Achtung: Das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Fahrverhalten beeinträchtigen.

Die Werte für das zulässige Gesamtgewicht mit Anhänger und die angegebenen Anhängelasten gelten für eine Höhe von
maximal 1000 Metern. Die angegebene Anhängelast muss je weitere 1000 Meter um jeweils 10% verringert werden.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100 km/h zulässig (zusätzlich ist
jedoch die geltende gesetzliche Regelung in Ihrem Land zu beachten).
Hohe Außentemperaturen können zu einem Leistungsabfall des Fahrzeugs zum Schutz des Motors führen. Verringern Sie
bei Außentemperaturen über 37 °C bitte die Anhängelast.

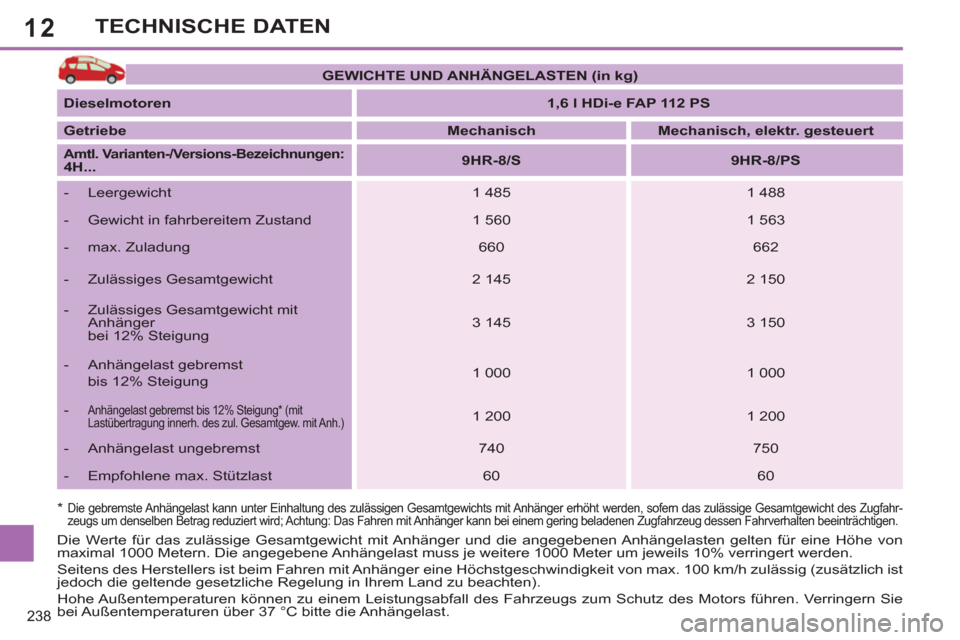

GEWICHTE UND ANHÄNGELASTEN (in kg)



Dieselmotoren


1,6 l HDi-e FAP 112 PS



Getriebe


Mechanisch



Mechanisch, elektr. gesteuert



Amtl. Varianten-/Versions-Bezeichnungen: 4H...


9HR-8/S



9HR-8/PS




- Leergewicht
1 485
1 488


- Gewicht in fahrbereitem Zustand
1 560
1 563


- max. Zuladung
660
662


- Zulässiges Gesamtgewicht
2 145
2 150


- Zulässiges Gesamtgewicht mit
Anhänger
bei 12% Steigung
3 145
3 150


- Anhängelast gebremst
bis 12% Steigung
1 000
1 000


-
Anhängelast gebremst bis 12% Steigung * (mit
Lastübertragung innerh. des zul. Gesamtgew. mit Anh.)

1 200
1 200


- Anhängelast ungebremst
740
750


- Empfohlene max. Stützlast
60
60
