Peugeot 308 SW BL 2013 Kezelési útmutató (in Hungarian)

12
229

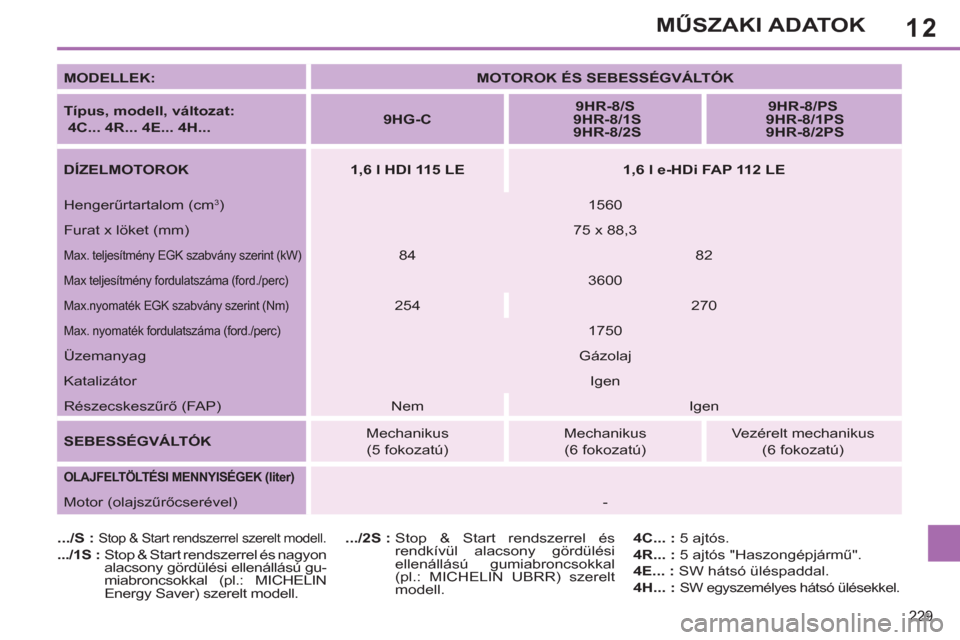

MŰSZAKI ADATOK


MODELLEK:


MOTOROK ÉS SEBESSÉGVÁLTÓK



Típus, modell, változat:
4C... 4R... 4E... 4H...


9HG-C



9HR-8/S

9HR-8/1S

9HR-8/2S



9HR-8/PS

9HR-8/1PS

9HR-8/2PS



DÍZELMOTOROK


1,6 l HDI 115 LE



1,6 l e-HDi FAP 112 LE


Hengerűrtartalom (cm
3
)
1560
Furat x löket (mm)
75 x 88,3

Max. teljesítmény EGK szabvány szerint (kW)

84
82

Max teljesítmény fordulatszáma (ford./perc)

3600

Max.nyomaték EGK szabvány szerint (Nm)

254
270

Max. nyomaték fordulatszáma (ford./perc)

1750
Üzemanyag
Gázolaj
Katalizátor
Igen
Részecskeszűrő (FAP)
Nem
Igen

SEBESSÉGVÁLTÓK

Mechanikus
(5 fokozatú)
Mechanikus
(6 fokozatú)
Vezérelt mechanikus
(6 fokozatú)


OLAJFELTÖLTÉSI MENNYISÉGEK (liter)





Motor (olajszűrőcserével)
-

.../S :

Stop & Start rendszerrel szerelt modell.


.../1S :
Stop & Start rendszerrel és nagyon
alacsony gördülési ellenállású gu-
miabroncsokkal (pl.: MICHELIN
Energy Saver) szerelt modell.
.../2S :
Stop & Start rendszerrel és
rendkívül alacsony gördülési
ellenállású gumiabroncsokkal
(pl.: MICHELIN UBRR) szerelt
modell.
4C... :
5 ajtós.

4R... :
5 ajtós "Haszongépjármű".

4E... :
SW hátsó üléspaddal.

4H... :

SW egyszemélyes hátsó ülésekkel.

12
230

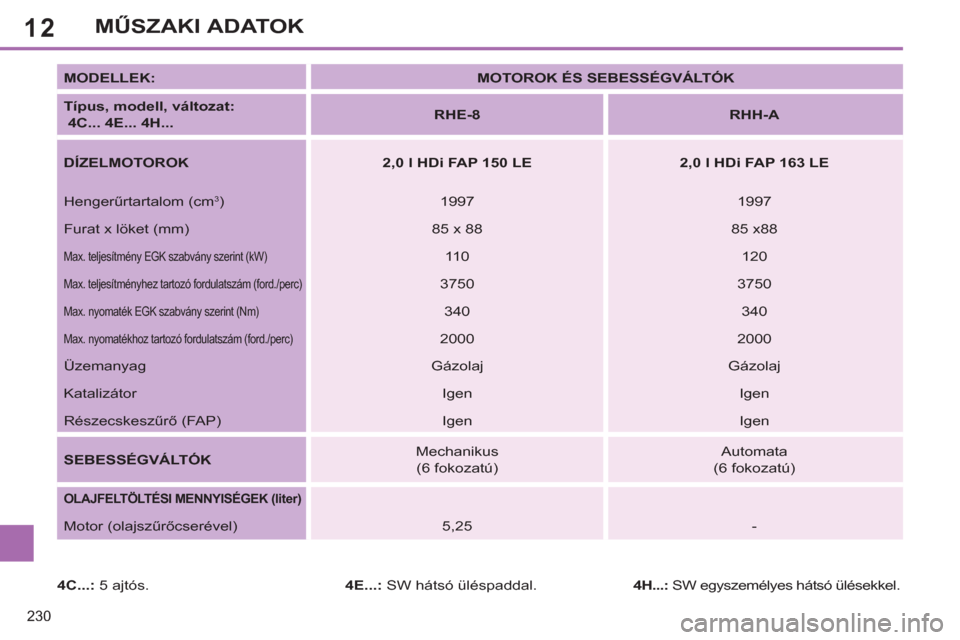

MŰSZAKI ADATOK


MODELLEK:


MOTOROK ÉS SEBESSÉGVÁLTÓK



Típus, modell, változat:
4C... 4E... 4H...


RHE-8



RHH-A



DÍZELMOTOROK


2,0 l HDi FAP 150 LE



2,0 l HDi FAP 163 LE


Hengerűrtartalom (cm
3
)
1997
1997
Furat x löket (mm)
85 x 88
85 x88

Max. teljesítmény EGK szabvány szerint (kW)

110
120

Max. teljesítményhez tartozó fordulatszám (ford./perc)

3750
3750

Max. nyomaték EGK szabvány szerint (Nm)

340
340

Max. nyomatékhoz tartozó fordulatszám (ford./perc)

2000
2000
Üzemanyag
Gázolaj
Gázolaj
Katalizátor
Igen
Igen
Részecskeszűrő (FAP)
Igen
Igen

SEBESSÉGVÁLTÓK

Mechanikus
(6 fokozatú)
Automata
(6 fokozatú)


OLAJFELTÖLTÉSI MENNYISÉGEK (liter)






Motor (olajszűrőcserével)
5,25
-

4C...:
5 ajtós.
4E...:
SW hátsó üléspaddal.
4H...:
SW egyszemélyes hátsó ülésekkel.

12
231
MŰSZAKI ADATOK


*

A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző
gépjármű guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás
kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig
érvényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).

Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső
hőmérséklet esetén csökkentse a vontatandó terhet.

TÖMEGEK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


1,6 l HDi 92 LE



1,6 l HDi FAP 92 LE



Sebességváltók


Mechanikus



Mechanikus



Típus, modell, változat:
4C... 4R...


9HJ-C



9HP-0




- Saját tömeg
1301
1303 - 1316


- Menetkész tömeg
1376
1378 - 1391


- Hasznos tömeg
509
512 - 514


- Megengedett össztömeg
1810
1815 - 1830


- Megengedett guruló össztömeg
12%-os lejtőn
2610
2915 - 3130



- Fékezett utánfutó (a megengedett guruló
össztömegen belül) 10 vagy 12%-os
lejtőn

800
1100 - 1300



- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)

800
1300


- Fék nélküli utánfutó
680
685


- Ajánlott támaszsúly
65
60 - 55

12
232
MŰSZAKI ADATOK


* A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző
gépjármű guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás
kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig
érvényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).

Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső
hőmérséklet esetén csökkentse a vontatandó terhet.

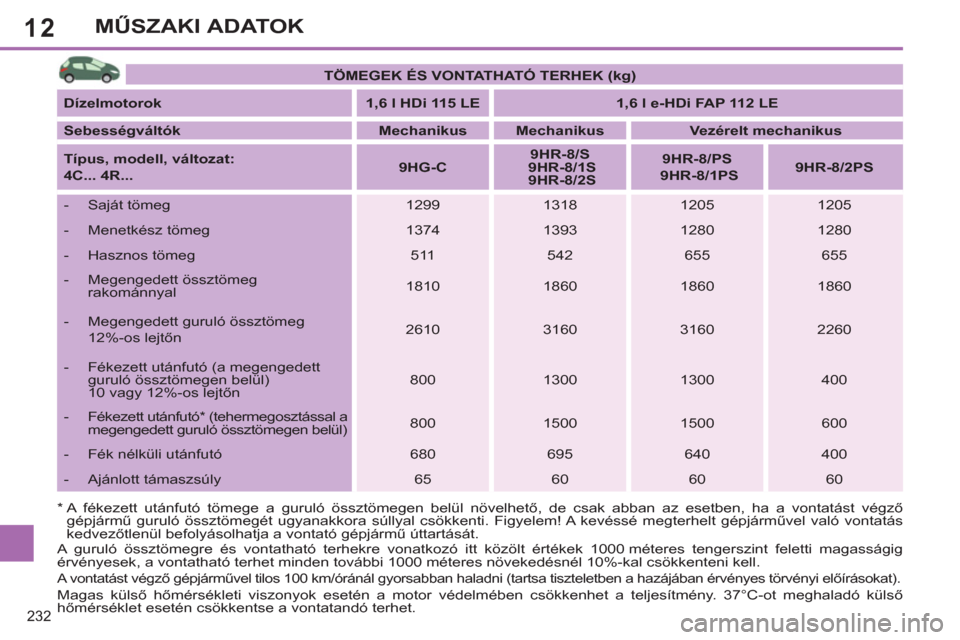

TÖMEGEK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


1,6 l HDi 115 LE



1,6 l e-HDi FAP 112 LE



Sebességváltók


Mechanikus



Mechanikus



Vezérelt mechanikus



Típus, modell, változat:
4C... 4R...


9HG-C



9HR-8/S

9HR-8/1S

9HR-8/2S



9HR-8/PS

9HR-8/1PS



9HR-8/2PS




- Saját tömeg
1299
1318
1205
1205


- Menetkész tömeg
1374
1393
1280
1280


- Hasznos tömeg
511
542
655
655


- Megengedett össztömeg
rakománnyal
1810
1860
1860
1860


- Megengedett guruló össztömeg
12%-os lejtőn
2610
3160
3160
2260


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
800
1300
1300
400


- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)
800
1500
1500
600


- Fék nélküli utánfutó
680
695
640
400


- Ajánlott támaszsúly
65
60
60
60

12
233
MŰSZAKI ADATOK


* A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző
gépjármű guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás
kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.

TÖMEGEK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


2,0 l HDi FAP 150 LE



2,0 l HDi FAP 163 LE



Sebességváltók


Mechanikus



Automata



Típus, modell, változat:


4C...


RHE-8



RHH-A




- Saját tömeg
1398
1428


- Menetkész tömeg
1473
1503


- Hasznos tömeg
502
532


- Megengedett össztömeg
1900
1960


- Megengedett guruló össztömeg
12%-os lejtőn
3600
3460


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
1700
1500



- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)

1700
1500


- Fék nélküli utánfutó
735
750


- Ajánlott támaszsúly
70
66
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig
érvényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).

Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső
hőmérséklet esetén csökkentse a vontatandó terhet.

12
234
MŰSZAKI ADATOK


* A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző
gépjármű guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás
kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.

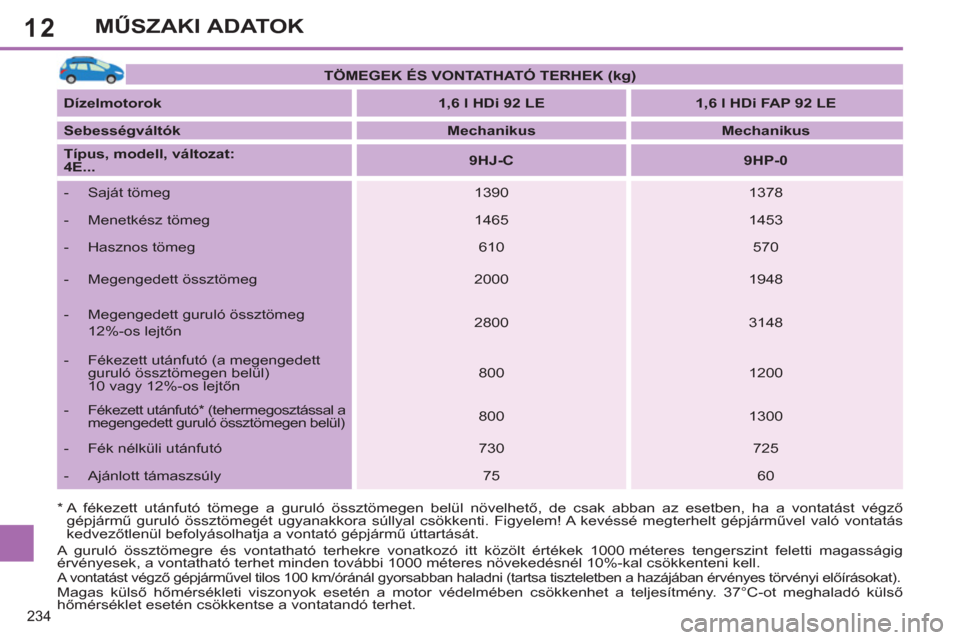

TÖMEGEK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


1,6 l HDi 92 LE



1,6 l HDi FAP 92 LE



Sebességváltók


Mechanikus



Mechanikus



Típus, modell, változat:
4E...


9HJ-C



9HP-0




- Saját tömeg
1390
1378


- Menetkész tömeg
1465
1453


- Hasznos tömeg
610
570


- Megengedett össztömeg
2000
1948


- Megengedett guruló össztömeg
12%-os lejtőn
2800
3148


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
800

1200



- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)

800
1300


- Fék nélküli utánfutó
730
725


- Ajánlott támaszsúly
75
60
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig
érvényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).
Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső
hőmérséklet esetén csökkentse a vontatandó terhet.

12
235
MŰSZAKI ADATOK


* A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző
gépjármű guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás
kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig
érvényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).

Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső
hőmérséklet esetén csökkentse a vontatandó terhet.

TÖMEGEK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


1,6 l e-HDi FAP 112 LE



Sebességváltók


Mechanikus



Vezérelt mechanikus



Típus, modell, változat:
4E...


9HR-8/S



9HR-8/PS




- Saját tömeg
1407
1399


- Menetkész tömeg
1482
1474


- Hasznos tömeg
563
576


- Megengedett össztömeg
rakománnyal
1970
1975


- Megengedett guruló össztömeg
12%-os lejtőn
3120
3125


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
1150
1150



- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)

1400
1300


- Fék nélküli utánfutó
740
735


- Ajánlott támaszsúly
60
60

12
236
MŰSZAKI ADATOK


* A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző
gépjármű guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás
kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig
érvényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).

Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső
hőmérséklet esetén csökkentse a vontatandó terhet.

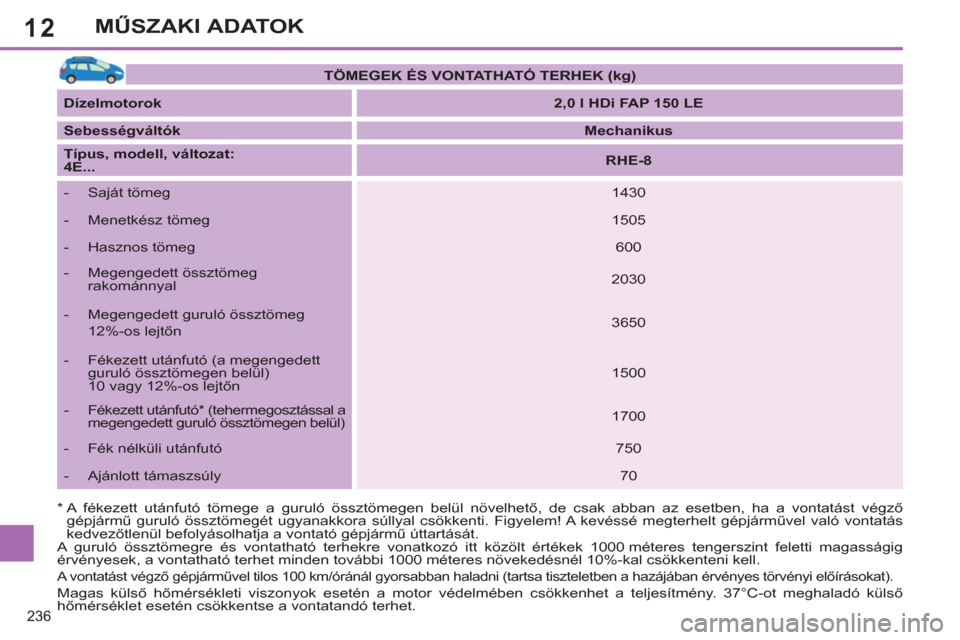

TÖMEGEK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


2,0 l HDi FAP 150 LE



Sebességváltók


Mechanikus



Típus, modell, változat:
4E...


RHE-8




- Saját tömeg
1430


- Menetkész tömeg
1505


- Hasznos tömeg
600


- Megengedett össztömeg
rakománnyal
2030


- Megengedett guruló össztömeg
12%-os lejtőn
3650


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
1500



- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)

1700


- Fék nélküli utánfutó
750


- Ajánlott támaszsúly
70

12
237
MŰSZAKI ADATOK


* A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző
gépjármű guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás
kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig
érvényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).

Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső
hőmérséklet esetén csökkentse a vontatandó terhet.

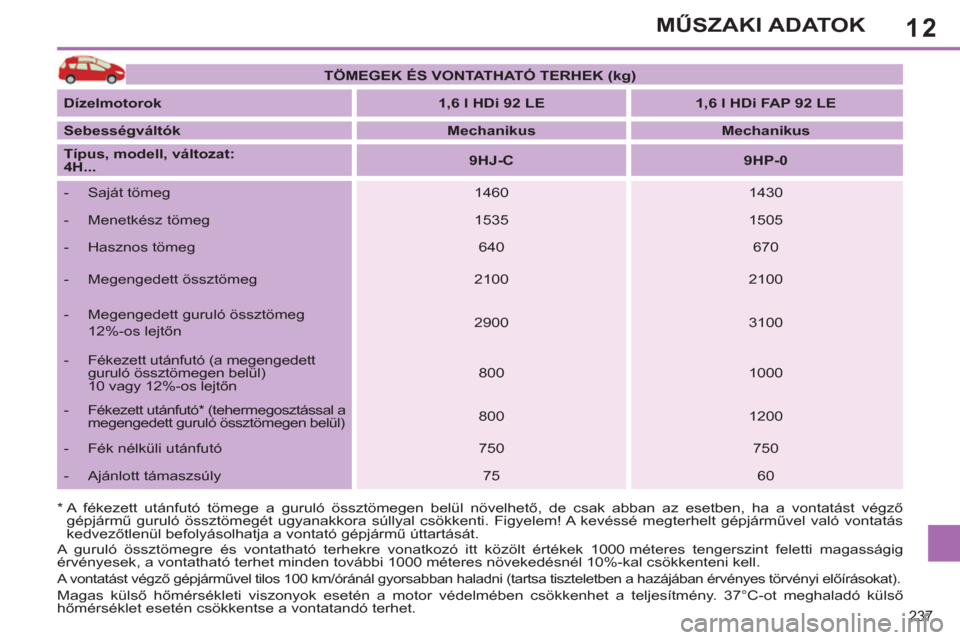

TÖMEGEK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


1,6 l HDi 92 LE



1,6 l HDi FAP 92 LE



Sebességváltók


Mechanikus



Mechanikus



Típus, modell, változat:
4H...


9HJ-C



9HP-0




- Saját tömeg
1460
1430


- Menetkész tömeg
1535
1505


- Hasznos tömeg
640
670


- Megengedett össztömeg
2100
2100


- Megengedett guruló össztömeg
12%-os lejtőn
2900
3100


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
800
1000



- Fékezett utánfutó * (tehermegosztással a
megengedett guruló össztömegen belül)

800
1200


- Fék nélküli utánfutó
750
750


- Ajánlott támaszsúly
75
60

12
238
MŰSZAKI ADATOK


* A fékezett utánfutó tömege a guruló össztömegen belül növelhető, de csak abban az esetben, ha a vontatást végző
gépjármű guruló össztömegét ugyanakkora súllyal csökkenti. Figyelem! A kevéssé megterhelt gépjárművel való vontatás
kedvezőtlenül befolyásolhatja a vontató gépjármű úttartását.
A guruló össztömegre és vontatható terhekre vonatkozó itt közölt értékek 1000 méteres tengerszint feletti magasságig
érvényesek, a vontatható terhet minden további 1000 méteres növekedésnél 10%-kal csökkenteni kell.
A vontatást végző gépjárművel tilos 100 km/óránál gyorsabban haladni (tartsa tiszteletben a hazájában érvényes törvényi előírásokat).

Magas külső hőmérsékleti viszonyok esetén a motor védelmében csökkenhet a teljesítmény. 37°C-ot meghaladó külső
hőmérséklet esetén csökkentse a vontatandó terhet.

TÖMEGEK ÉS VONTATHATÓ TERHEK (kg)



Dízelmotorok


1,6 l e-HDi FAP 112 LE



Sebességváltók


Mechanikus



Vezérelt mechanikus



Típus, modell, változat:
4H...


9HR-8/S



9HR-8/PS




- Saját tömeg
1485
1488


- Menetkész tömeg
1560
1563


- Hasznos tömeg
660
662


- Megengedett össztömeg
2145
2150


- Megengedett guruló össztömeg
12%-os lejtőn
3145
3150


- Fékezett utánfutó (a megengedett
guruló össztömegen belül)
10 vagy 12%-os lejtőn
1000
1000



- Fékezett utánfutó * ((tehermegosztással a
megengedett guruló össztömegen belül)

1200
1200


- Fék nélküli utánfutó
740
750


- Ajánlott támaszsúly
60
60
