Peugeot 308 SW BL 2013 Manuel du propriétaire (in French)
Manufacturer: PEUGEOT, Model Year: 2013, Model line: 308 SW BL, Model: Peugeot 308 SW BL 2013Pages: 382, PDF Size: 17.79 MB
Page 41 of 382
1
39
CONTRÔLE de MARCHE
Indicateur de température du
liquide de refroidissement
Moteur tournant, quand l’aiguille se
trouve :
- dans la zone A
, la température est
correcte,
- dans la zone B
, la température
est trop élevée ; le témoin de
température maxi 1
et le témoin
d’alerte centralisée STOP
s’allument, accompagnés d’un
signal sonore et d’un message sur
l’écran.
Arrêtez impérativement votre véhi-
cule dans les meilleures conditions
de sécurité.
Attendez quelques minutes avant de
couper le moteur.
Consultez le réseau PEUGEOT ou un
atelier qualifi é. Après quelques minutes de conduite,
la température et la pression montent
dans le circuit de refroidissement.
Pour compléter le niveau :
)
attendez le refroidissement du
moteur,
)
dévissez le bouchon de deux tours
pour laisser tomber la pression,
)
lorsque la pression est tombée,
retirez le bouchon,
)
complétez le niveau jusqu’au
repère «MAXI».

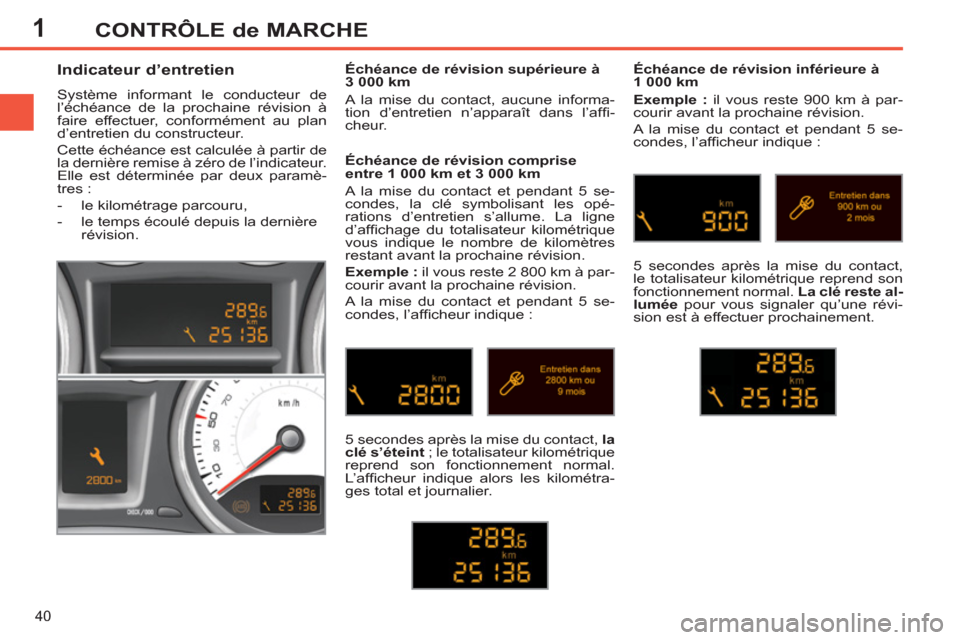

Page 42 of 382
1
40
CONTRÔLE de MARCHE
Indicateur d’entretien
Système informant le conducteur de
l’échéance de la prochaine révision à
faire effectuer, conformément au plan
d’entretien du constructeur.
Cette échéance est calculée à partir de
la dernière remise à zéro de l’indicateur.
Elle est déterminée par deux paramè-
tres :
- le kilométrage parcouru,
- le temps écoulé depuis la dernière
révision.
Échéance de révision comprise
entre 1 000 km et 3 000 km
A la mise du contact et pendant 5 se-
condes, la clé symbolisant les opé-
rations d’entretien s’allume. La ligne
d’affi chage du totalisateur kilométrique
vous indique le nombre de kilomètres
restant avant la prochaine révision.
Exemple :
il vous reste 2 800 km à par-
courir avant la prochaine révision.
A la mise du contact et pendant 5 se-
condes, l’affi cheur indique :
5 secondes après la mise du contact, la
clé s’éteint
; le totalisateur kilométrique
reprend son fonctionnement normal.
L’affi cheur indique alors les kilométra-
ges total et journalier.
Échéance de révision inférieure à
1 000 km
Exemple :
il vous reste 900 km à par-
courir avant la prochaine révision.
A la mise du contact et pendant 5 se-
condes, l’affi cheur indique :
5 secondes après la mise du contact,
le totalisateur kilométrique reprend son
fonctionnement normal. La clé reste al-
lumée
pour vous signaler qu’une révi-
sion est à effectuer prochainement.
Échéance de révision supérieure à
3 000 km
A la mise du contact, aucune informa-
tion d’entretien n’apparaît dans l’affi -
cheur.

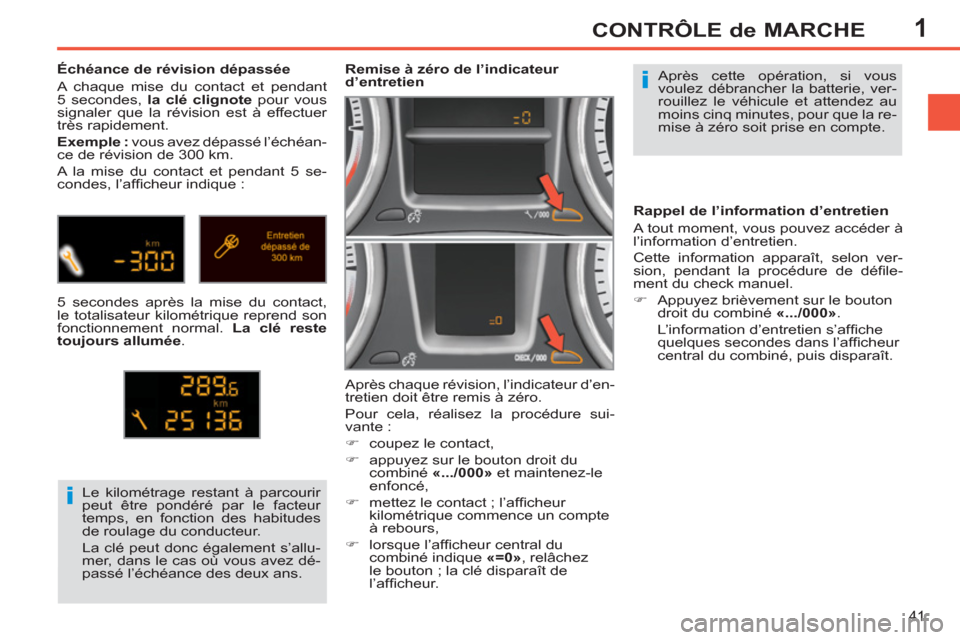

Page 43 of 382
1
41
CONTRÔLE de MARCHE
Après cette opération, si vous
voulez débrancher la batterie, ver-
rouillez le véhicule et attendez au
moins cinq minutes, pour que la re-
mise à zéro soit prise en compte.
Remise à zéro de l’indicateur
d’entretien
Après chaque révision, l’indicateur d’en-
tretien doit être remis à zéro.
Pour cela, réalisez la procédure sui-
vante :
)
coupez le contact,
)
appuyez sur le bouton droit du
combiné «.../000»
et maintenez-le
enfoncé,
)
mettez le contact ; l’affi cheur
kilométrique commence un compte
à rebours,
)
lorsque l’affi cheur central du
combiné indique «=0»
, relâchez
le bouton ; la clé disparaît de
l’affi cheur. Le kilométrage restant à parcourir
peut être pondéré par le facteur
temps, en fonction des habitudes
de roulage du conducteur.
La clé peut donc également s’allu-
mer, dans le cas où vous avez dé-
passé l’échéance des deux ans.
Échéance de révision dépassée
A chaque mise du contact et pendant
5 secondes, la clé clignote
pour vous
signaler que la révision est à effectuer
très rapidement.
Exemple :
vous avez dépassé l’échéan-
ce de révision de 300 km.
A la mise du contact et pendant 5 se-
condes, l’affi cheur indique :
5 secondes après la mise du contact,
le totalisateur kilométrique reprend son
fonctionnement normal. La clé reste
toujours allumée
.
Rappel de l’information d’entretien
A tout moment, vous pouvez accéder à
l’information d’entretien.
Cette information apparaît, selon ver-
sion, pendant la procédure de défi le-
ment du check manuel.
)
Appuyez brièvement sur le bouton
droit du combiné «.../000»
.
L’information d’entretien s’affi che
quelques secondes dans l’affi cheur
central du combiné, puis disparaît.

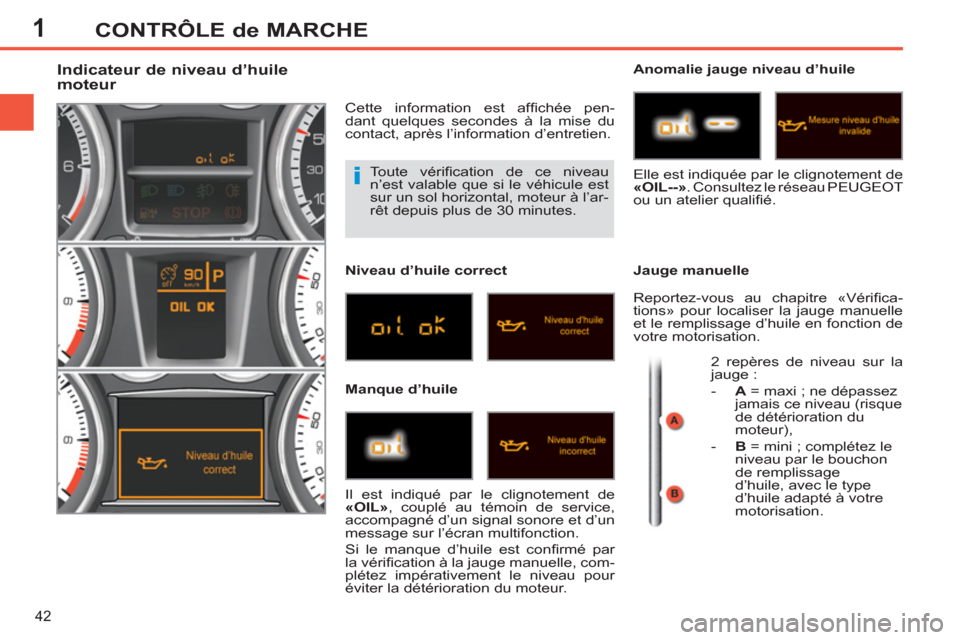

Page 44 of 382
1
42
CONTRÔLE de MARCHE
Toute vérifi cation de ce niveau
n’est valable que si le véhicule est
sur un sol horizontal, moteur à l’ar-
rêt depuis plus de 30 minutes.
Indicateur de niveau d’huile
moteur
Cette information est affi chée pen-
dant quelques secondes à la mise du
contact, après l’information d’entretien.
Niveau d’huile correct
Manque d’huile
Anomalie jauge niveau d’huile
Jauge manuelle
Il est indiqué par le clignotement de
«OIL»
, couplé au témoin de service,
accompagné d’un signal sonore et d’un
message sur l’écran multifonction.
Si le manque d’huile est confi rmé par
la vérifi cation à la jauge manuelle, com-
plétez impérativement le niveau pour
éviter la détérioration du moteur. Elle est indiquée par le clignotement de
«OIL--»
. Consultez le réseau PEUGEOT
ou un atelier qualifi é.
Reportez-vous au chapitre «Vérifi ca-
tions» pour localiser la jauge manuelle
et le remplissage d’huile en fonction de
votre motorisation.
2 repères de niveau sur la
jauge :
- A
= maxi ; ne dépassez
jamais ce niveau (risque
de détérioration du
moteur),
- B
= mini ; complétez le
niveau par le bouchon
de remplissage
d’huile, avec le type
d’huile adapté à votre
motorisation.

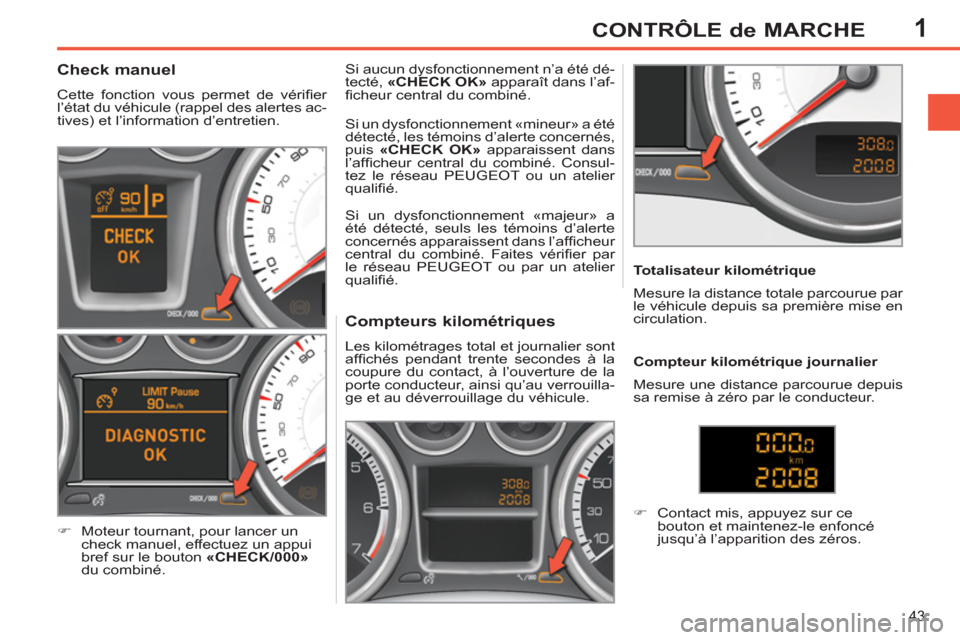

Page 45 of 382
1
43
CONTRÔLE de MARCHE
Compteurs kilométriques
Les kilométrages total et journalier sont
affi chés pendant trente secondes à la
coupure du contact, à l’ouverture de la
porte conducteur, ainsi qu’au verrouilla-
ge et au déverrouillage du véhicule.
Totalisateur kilométrique
Compteur kilométrique journalier
)
Contact mis, appuyez sur ce
bouton et maintenez-le enfoncé
jusqu’à l’apparition des zéros.
Check manuel
Cette fonction vous permet de vérifi er
l’état du véhicule (rappel des alertes ac-
tives) et l’information d’entretien.
)
Moteur tournant, pour lancer un
check manuel, effectuez un appui
bref sur le bouton «CHECK/000»
du combiné. Si aucun dysfonctionnement n’a été dé-
tecté, «CHECK OK»
apparaît dans l’af-
fi cheur central du combiné.
Si un dysfonctionnement «majeur» a
été détecté, seuls les témoins d’alerte
concernés apparaissent dans l’affi cheur
central du combiné. Faites vérifi er par
le réseau PEUGEOT ou par un atelier
qualifi é. Si un dysfonctionnement «mineur» a été
détecté, les témoins d’alerte concernés,
puis «CHECK OK»
apparaissent dans
l’affi cheur central du combiné. Consul-
tez le réseau PEUGEOT ou un atelier
qualifi é.
Mesure une distance parcourue depuis
sa remise à zéro par le conducteur. Mesure la distance totale parcourue par
le véhicule depuis sa première mise en
circulation.
Page 46 of 382
1
44
CONTRÔLE de MARCHE
Rhéostat d’éclairage
Permet de régler manuellement l’inten-
sité lumineuse du poste de conduite
en fonction de la luminosité extérieure.
Fonctionne uniquement quand les feux
sont allumés, sauf feux diurnes.
Activation
)
Appuyez sur le bouton pour faire
varier l’intensité de l’éclairage du
poste de conduite.
)
Lorsque l’éclairage atteint le
réglage minimum, relâchez le
bouton, puis appuyez à nouveau
pour l’augmenter.
ou
)
Lorsque l’éclairage atteint le
réglage maximum, relâchez le
bouton, puis appuyez à nouveau
pour le diminuer.
)
Dès que l’éclairage atteint
l’intensité désirée, relâchez le
bouton.
Neutralisation
Quand les feux sont éteints ou en mode
jour pour les véhicules équipés de feux
diurnes, toute action sur le bouton est
sans effet.
Page 47 of 382
2
45
ÉCRANS MULTIFONCTIONS
Affichages à l’écran
En fonction du contexte, s’affi chent :
- l’heure,
- la date,
- la température extérieure avec
l’air conditionné (la valeur affi chée
clignote en cas de risque de
verglas),
- l’ordinateur de bord,
- les messages d’alerte,
- les menus de paramétrage de
l’affi cheur et des équipements du
véhicule.
ÉCRAN MONOCHROME A (SANS WIP SOUND)
Commandes
Menu général
Trois touches permettent de comman-
der l’écran :
- «ESC»
pour abandonner l’opération
en cours,
- «MENU»
pour faire défi ler les menus
ou les sous-menus,
- «OK»
pour sélectionner le menu ou
le sous-menu désiré.
)
Appuyez sur la touche «MENU»
pour faire défi ler les différents
menus du menu général
:
- confi guration véhicule,
- options,
- réglages affi cheur,
- langues,
- unités.
)
Appuyez sur la touche «OK»
pour
sélectionner le menu désiré.

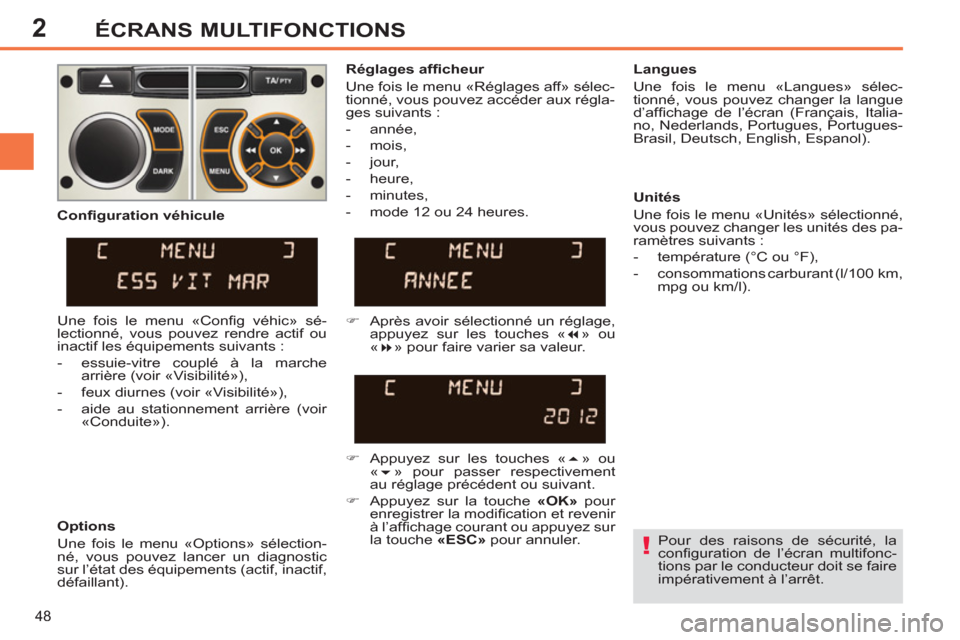

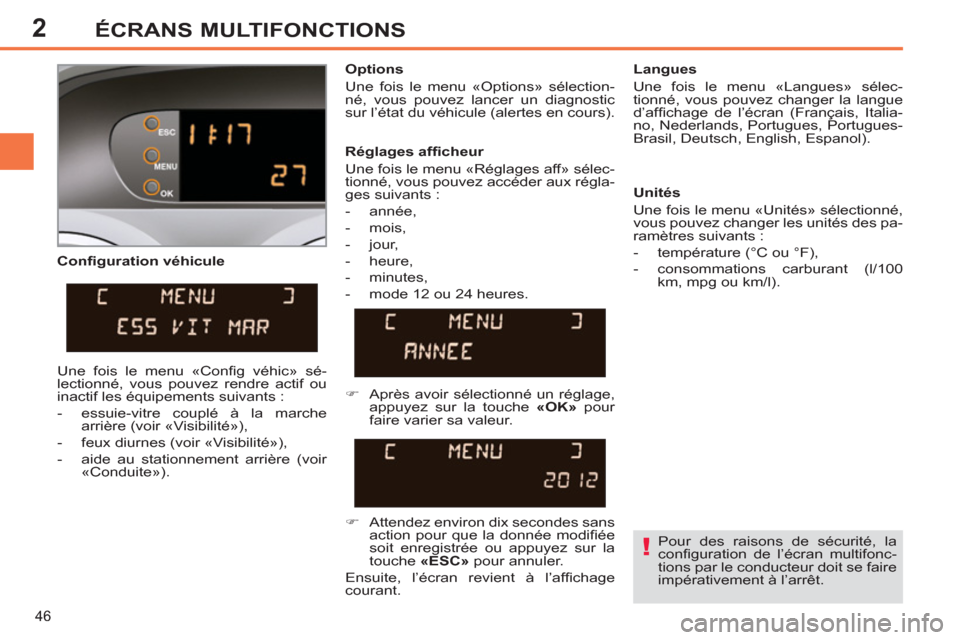

Page 48 of 382
2
46
ÉCRANS MULTIFONCTIONS
Confi guration véhicule
Options
Une fois le menu «Options» sélection-
né, vous pouvez lancer un diagnostic
sur l’état du véhicule (alertes en cours).
Langues
Une fois le menu «Langues» sélec-
tionné, vous pouvez changer la langue
d’affi chage de l’écran (Français, Italia-
no, Nederlands, Portugues, Portugues-
Brasil, Deutsch, English, Espanol).
Réglages affi cheur
Une fois le menu «Réglages aff» sélec-
tionné, vous pouvez accéder aux régla-
ges suivants :
- année,
- mois,
- jour,
- heure,
- minutes,
- mode 12 ou 24 heures.
Unités
Une fois le menu «Unités» sélectionné,
vous pouvez changer les unités des pa-
ramètres suivants :
- température (°C ou °F),
- consommations carburant (l/100
km, mpg ou km/l).
)
Après avoir sélectionné un réglage,
appuyez sur la touche «OK»
pour
faire varier sa valeur.
)
Attendez environ dix secondes sans
action pour que la donnée modifi ée
soit enregistrée ou appuyez sur la
touche «ESC»
pour annuler.
Ensuite, l’écran revient à l’affi chage
courant.
Une fois le menu «Confi g véhic» sé-
lectionné, vous pouvez rendre actif ou
inactif les équipements suivants :
- essuie-vitre couplé à la marche
arrière (voir «Visibilité»),
- feux diurnes (voir «Visibilité»),
- aide au stationnement arrière (voir
«Conduite»).
Pour des raisons de sécurité, la
confi guration de l’écran multifonc-
tions par le conducteur doit se faire
impérativement à l’arrêt.

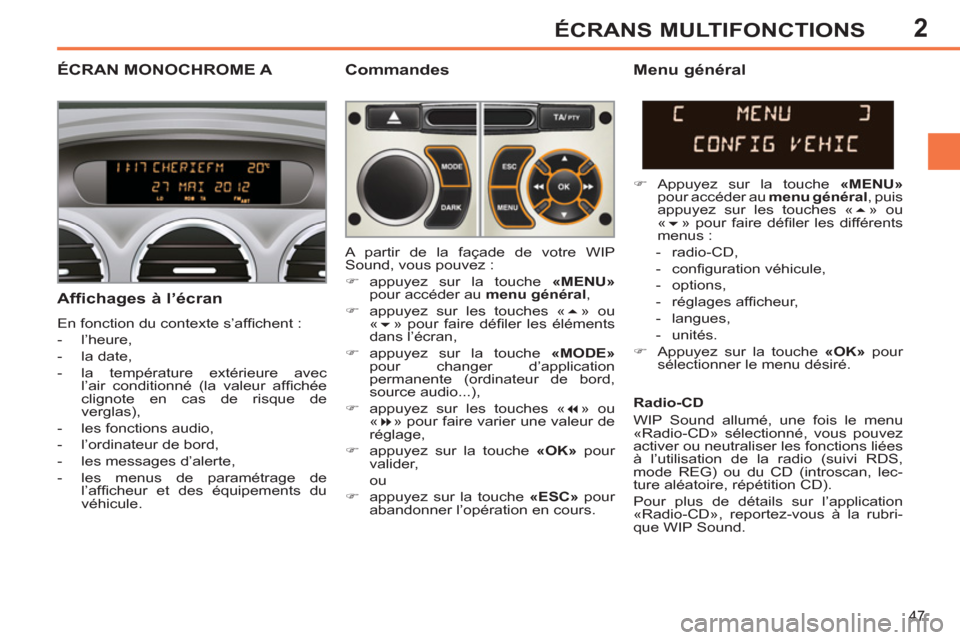

Page 49 of 382
2
47
ÉCRANS MULTIFONCTIONS
ÉCRAN MONOCHROME A
Commandes
Affichages à l’écran
En fonction du contexte s’affi chent :
- l’heure,
- la date,
- la température extérieure avec
l’air conditionné (la valeur affi chée
clignote en cas de risque de
verglas),
- les fonctions audio,
- l’ordinateur de bord,
- les messages d’alerte,
- les menus de paramétrage de
l’affi cheur et des équipements du
véhicule.
Menu général
)
Appuyez sur la touche «MENU»
pour accéder au menu général
, puis
appuyez sur les touches «
» ou
«
» pour faire défi ler les différents
menus :
- radio-CD,
- confi guration véhicule,
- options,
- réglages affi cheur,
- langues,
- unités.
)
Appuyez sur la touche «OK»
pour
sélectionner le menu désiré. A partir de la façade de votre WIP
Sound, vous pouvez :
)
appuyez sur la touche «MENU»
pour accéder au menu général
,
)
appuyez sur les touches «
» ou
«
» pour faire défi ler les éléments
dans l’écran,
)
appuyez sur la touche «MODE»
pour changer d’application
permanente (ordinateur de bord,
source audio...),
)
appuyez sur les touches «
» ou
«
» pour faire varier une valeur de
réglage,
)
appuyez sur la touche «OK»
pour
valider,
ou
)
appuyez sur la touche «ESC»
pour
abandonner l’opération en cours.
Radio-CD
WIP Sound allumé, une fois le menu
«Radio-CD» sélectionné, vous pouvez
activer ou neutraliser les fonctions liées
à l’utilisation de la radio (suivi RDS,
mode REG) ou du CD (introscan, lec-
ture aléatoire, répétition CD).
Pour plus de détails sur l’application
«Radio-CD», reportez-vous à la rubri-
que WIP Sound.
Page 50 of 382
2
48
ÉCRANS MULTIFONCTIONS
Pour des raisons de sécurité, la
confi guration de l’écran multifonc-
tions par le conducteur doit se faire
impérativement à l’arrêt.
Réglages affi cheur
Une fois le menu «Réglages aff» sélec-
tionné, vous pouvez accéder aux régla-
ges suivants :
- année,
- mois,
- jour,
- heure,
- minutes,
- mode 12 ou 24 heures.
Langues
Une fois le menu «Langues» sélec-
tionné, vous pouvez changer la langue
d’affi chage de l’écran (Français, Italia-
no, Nederlands, Portugues, Portugues-
Brasil, Deutsch, English, Espanol).
Unités
Une fois le menu «Unités» sélectionné,
vous pouvez changer les unités des pa-
ramètres suivants :
- température (°C ou °F),
- consommations carburant (l/100 km,
mpg ou km/l).
)
Après avoir sélectionné un réglage,
appuyez sur les touches «
» ou
«
» pour faire varier sa valeur.
)
Appuyez sur les touches «
» ou
«
» pour passer respectivement
au réglage précédent ou suivant.
)
Appuyez sur la touche «OK»
pour
enregistrer la modifi cation et revenir
à l’affi chage courant ou appuyez sur
la touche «ESC»
pour annuler.
Confi guration véhicule
Options
Une fois le menu «Options» sélection-
né, vous pouvez lancer un diagnostic
sur l’état des équipements (actif, inactif,
défaillant). Une fois le menu «Confi g véhic» sé-
lectionné, vous pouvez rendre actif ou
inactif les équipements suivants :
- essuie-vitre couplé à la marche
arrière (voir «Visibilité»),
- feux diurnes (voir «Visibilité»),
- aide au stationnement arrière (voir
«Conduite»).
