Peugeot 308 SW BL 2013 Návod k obsluze (in Czech)

12
219

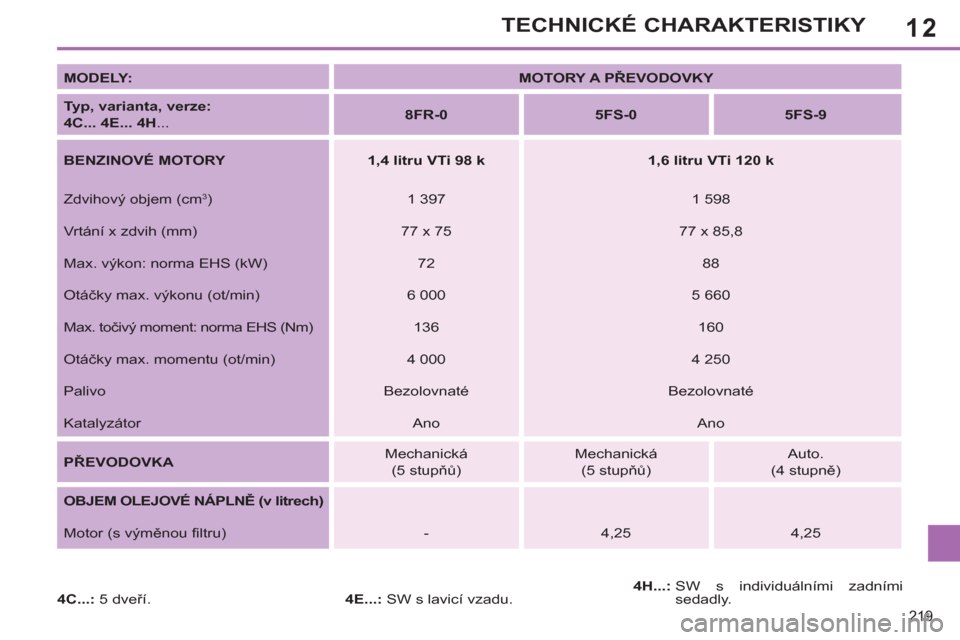

TECHNICKÉ CHARAKTERISTIKY

MODELY:


MOTORY A PŘEVODOVKY



Typ, varianta, verze:
4C...
4E... 4H
...

8FR-0



5FS-0



5FS-9



BENZINOVÉ MOTORY


1,4 litru VTi 98 k



1,6 litru VTi 120 k


Zdvihový objem (cm
3
)
1 397
1 598
Vrtání x zdvih (mm)
77 x 75
77 x 85,8
Max. výkon: norma EHS (kW)
72
88
Otáčky max. výkonu (ot/min)
6 000
5 660
Max. točivý moment: norma EHS (Nm)
136
160
Otáčky max. momentu (ot/min)
4 000
4 250
Palivo
Bezolovnaté
Bezolovnaté
Katalyzátor
Ano
Ano

PŘEVODOVKA

Mechanická
(5 stupňů)
Mechanická
(5 stupňů)
Auto.
(4 stupně)

OBJEM OLEJOVÉ NÁPLNĚ (v litrech)


Motor (s výměnou filtru)
-
4,25
4,25

4C...:
5 dveř
í.
4E...:
SW s lavicí vzadu.
4H...:
SW s individuálními zadními
sedadly.

12
220

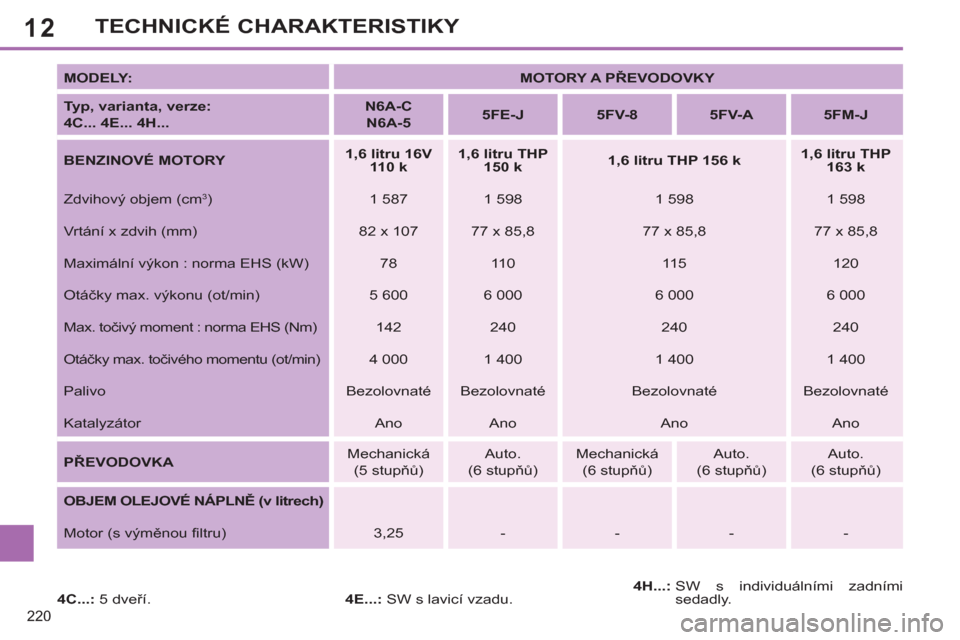

TECHNICKÉ CHARAKTERISTIKY

MODELY:


MOTORY A PŘEVODOVKY



Typ, varianta, verze:
4C... 4E... 4H...


N6A-C
N6A-5



5FE-J



5FV-8



5FV-A



5FM-J



BENZINOVÉ MOTORY


1,6 litru 16V
110 k



1,6 litru THP
150 k



1,6 litru THP 156 k



1,6 litru THP
163 k


Zdvihový objem (cm
3
)
1 587
1 598
1 598
1 598
Vrtání x zdvih (mm)
82 x 107
77 x 85,8
77 x 85,8
77 x 85,8
Maximální výkon : norma EHS (kW)
78
11 0
115
120
Otáčky max. výkonu (ot/min)
5 600
6 000
6 000
6 000
Max. točivý moment : norma EHS (Nm)
142
240
240
240
Otáčky max. točivého momentu (ot/min)
4 000
1 400
1 400
1 400
Palivo
Bezolovnaté
Bezolovnaté
Bezolovnaté
Bezolovnaté
Katalyzátor
Ano
Ano
Ano
Ano

PŘEVODOVKA

Mechanická
(5 stupňů)
Auto.
(6 stupňů)
Mechanická
(6 stupňů)
Auto.
(6 stupňů)
Auto.
(6 stupňů)

OBJEM OLEJOVÉ NÁPLNĚ
(v litrech)

Motor (s výměnou filtru)
3,25
-
-
-
-

4C...:
5 dveří.
4E...:
SW s lavicí vzadu.
4H...:
SW s individuálními zadními
sedadly.

12
221

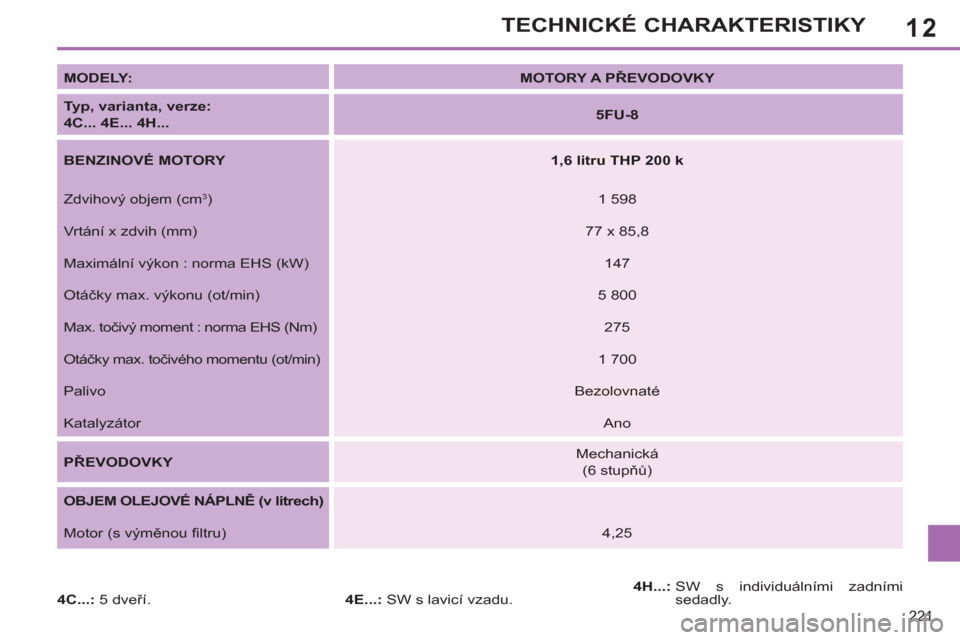

TECHNICKÉ CHARAKTERISTIKY

MODELY:


MOTORY A PŘEVODOVKY



Typ, varianta, verze:
4C... 4E... 4H...


5FU-8



BENZINOVÉ
MOTORY


1,6 litru THP 200 k


Zdvihový objem (cm
3
)
1 598
Vrtání x zdvih (mm)
77 x 85,8
Maximální výkon : norma EHS (kW)
147
Otáčky max. výkonu (ot/min)
5 800
Max. točivý moment : norma EHS (Nm)
275
Otáčky max. točivého momentu (ot/min)
1 700
Palivo
Bezolovnaté
Katalyzátor
Ano

PŘEVODOVKY

Mechanická
(6 stupňů)

OBJEM OLEJOVÉ NÁPLNĚ (v litrech)

Motor (s výměnou filtru)
4,25

4C...:
5 dveří.
4E...:
SW s lavicí vzadu.
4H...:
SW s individuálními zadními
sedadly.

12
222

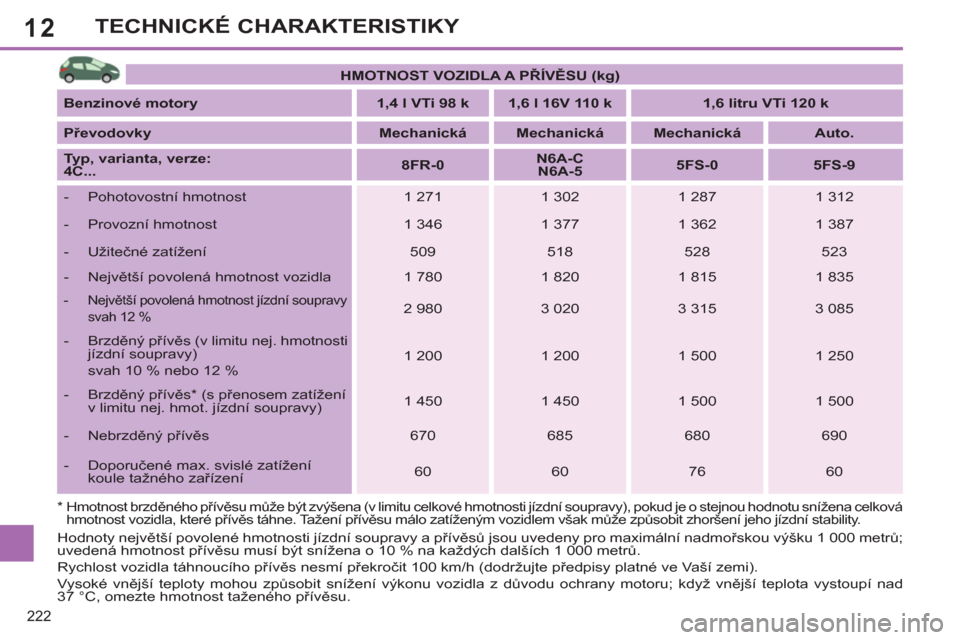

TECHNICKÉ CHARAKTERISTIKY

*
Hmotnost brzděného přívěsu může být zvýšena (v limitu celkové hmotnosti jízdní soupravy), pokud je o stejnou hodnotu snížena celková
hmotnost vozidla, které přívěs táhne. Tažení přívěsu málo zatíženým vozidlem však může způsobit zhoršení jeho jízdní stability.

Hodnoty největší povolené hmotnosti jízdní soupravy a přívěsů jsou uvedeny pro maximální nadmořskou výšku 1 000 metrů;
uvedená hmotnost přívěsu musí být snížena o 10 % na každých dalších 1 000 metrů.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru; když vnější teplota vystoupí nad
37 °C, omezte hmotnost taženého přívěsu.

HMOTNOST VOZIDLA A PŘÍVĚSU (kg)



Benzinové motory


1,4 l VTi 98 k



1,6 l 16V 110 k



1,6 litru VTi 120 k



Převodovky


Mechanická



Mechanická



Mechanická



Auto.



Typ, varianta, verze:
4C...


8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Pohotovostní hmotnost
1 271
1 302
1 287
1 312


- Provozní hmotnost
1 346
1 377
1 362
1 387


- Užitečné zatížení
509
518
528
523


- Největší povolená hmotnost vozidla
1 780
1 820
1 815
1 835



- Největší povolená hmotnost jízdní soupravy

svah 12 %

2 980
3 020
3 315
3 085


- Brzděný přívěs (v limitu nej. hmotnosti
jízdní soupravy)
svah 10 % nebo 12 %
1 200
1 200
1 500
1 250


- Brzděný přívěs * (s přenosem zatížení
v limitu nej. hmot. jízdní soupravy)
1 450
1 450
1 500
1 500


- Nebrzděný přívěs
670
685
680
690


- Doporučené max. svislé zatížení
koule tažného zařízení
60
60
76
60

12
223
TECHNICKÉ CHARAKTERISTIKY


HMOTNOST VOZIDLA A PŘÍVĚSU (kg)



Benzinové motory


1,6 l THP
150 k



1,6 l THP 156 k



1,6 l THP
163 k



1,6 litru THP
200 k



Převodovky


Auto.



Mechanická



Auto.



Auto.



Mechanická



Typ, varianta, verze:
4C...


5FE-J



5FV-8



5FV-A



5FM-J



5FU-8




- Pohotovostní hmotnost
1 358
1 315
1 368
1 358
1 399


- Provozní hmotnost
1 433
1 390
1 443
1 433
1 474


- Užitečné zatížení
502
525
502
502
451


- Největší povolená hmotnost vozidla
1 860
1 840
1 870
1 860
1 850



- Největší povolená hmotnost jízdní soupravy

svah 12 %

2 660
3 390
3 470
2 660
1 850



- Brzděný přívěs (v limitu nej. hmotnosti
jízdní soupravy)
svah 10 % nebo 12 %
800
1 550
1 600
800
X


- Brzděný přívěs * (s přenosem zatížení
v limitu nej. hmot. jízdní soupravy)
800
1 650
1 650
800
X


- Nebrzděný přívěs
710
695
720
710
X


- Doporučené max. svislé zatížení
koule tažného zařízení
65
70
70
65
X
Hodnoty největší povolené hmotnosti jízdní soupravy a přívěsů jsou uvedeny pro maximální nadmořskou výšku 1 000 metrů;
uvedená hmotnost p
řívěsu musí být snížena o 10 % na každých dalších 1 000 metrů.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru; když vnější teplota vystoupí nad
37 °C, omezte hmotnost taženého přívěsu.


* Hmotnost brzděného přívěsu může být zvýšena (v limitu celkové hmotnosti jízdní soupravy), pokud je o stejnou hodnotu snížena celková
hmotnost vozidla, které přívěs táhne. Tažení přívěsu málo zatíženým vozidlem však může způsobit zhoršení jeho jízdní stability.

12
224
TECHNICKÉ CHARAKTERISTIKY


HMOTNOST VOZIDLA A PŘÍVĚSU (v kg)



Benzinové motory


1,4 l VTi 98 k



1,6 l 16V 110 k



1,6 l VTi 120 k



Převodovky


Mechanická



Mechanická



Mechanická



Auto.



Typ, varianta, verze: 4E...


8FR-0



N6A-C
N6A-5



5FS-0



5FS-9




- Pohotovostní hmotnost
1 320
1 374
1 320
1 356


- Provozní hmotnost
1 395
1 449
1 395
1 431


- Užitečné zatížení
600
576
602
592


- Největší povolená hmotnost vozidla
1 920
1 950
1 922
1 948



- Největší povolená hmotnost jízdní soupravy
svah 12 %

3 020
3 150
3 272
3 298


- Brzděný přívěs (v limitu nej. hmotnosti
jízdní soupravy)
svah 10 % nebo 12 %
1 100
1 200
1 350
1 350


- Brzděný přívěs * (s přenosem zatížení v
limitu nej. hmotnosti jízdní soupravy)
1 100
1 400
1 500
1 500


- Nebrzděný přívěs
695
720
695
715


- Doporučené max. svislé zatížení
koule tažného zařízení
60
75
65
60
Hodnoty největší povolené hmotnosti jízdní soupravy a přívěsů jsou uvedeny pro maximální nadmoř
skou výšku 1 000 metrů;
uvedená hmotnost přívěsu musí být snížena o 10 % na každých dalších 1 000 metrů.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru; když vnější teplota vystoupí nad
37 °C, omezte hmotnost taženého přívěsu.


* Hmotnost brzděného přívěsu může být zvýšena (v limitu největší povolené hmotnosti jízdní soupravy), pokud je o stejnou hodnotu snížena
celková hmotnost vozidla, které přívěs táhne. Tažení přívěsu málo zatíženým vozidlem však může způsobit zhoršení jeho jízdní stability.

12
225
TECHNICKÉ CHARAKTERISTIKY


HMOTNOST VOZIDLA A PŘÍVĚSU (v kg)



Benzinové motory


1,6 l THP 156 k



1,6 l THP 163 k



Převodovky


Mechanická



Auto.



Auto.



Typ, varianta, verze: 4E...


5FV-8



5FV-A



5FM-J




- Pohotovostní hmotnost
1 400
1 428
1 436


- Provozní hmotnost
1 475
1 503
1 511


- Užitečné zatížení
540
537
584


- Největší povolená hmotnost vozidla
1 940
1 965
2 020



- Největší povolená hmotnost jízdní soupravy

svah 12 %

3 390
3 515
2 820


- Brzděný přívěs (v limitu nej. hmotnosti
jízdní soupravy)
svah 10 % nebo 12 %
1 450
1 550
800


- Brzděný přívěs * (s přenosem zatížení v
limitu nej. hmotnosti jízdní soupravy)
1 600
1 550
800


- Nebrzděný přívěs
735
750
750


- Doporučené max. svislé zatížení
koule tažného zařízení
65
65
75
Hodnoty největší povolené hmotnosti jízdní soupravy a přívěsů jsou uvedeny pro maximální nadmořskou výšku 1 000 metrů;
uvedená hmotnost přívěsu musí být snížena o 10 % na každých dalších 1 000 metrů.

Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru; když vnější teplota vystoupí nad
37 °C, omezte hmotnost taženého přívěsu.


* Hmotnost brzděného přívěsu může být (v limitu největší povolené hmotnosti jízdní soupravy) zvýšena, pokud je o stejnou hodnotu snížena
celková hmotnost vozidla, které přívěs táhne. Tažení přívěsu málo zatíženým vozidlem však může způsobit zhoršení jeho jízdní stability.

12
226

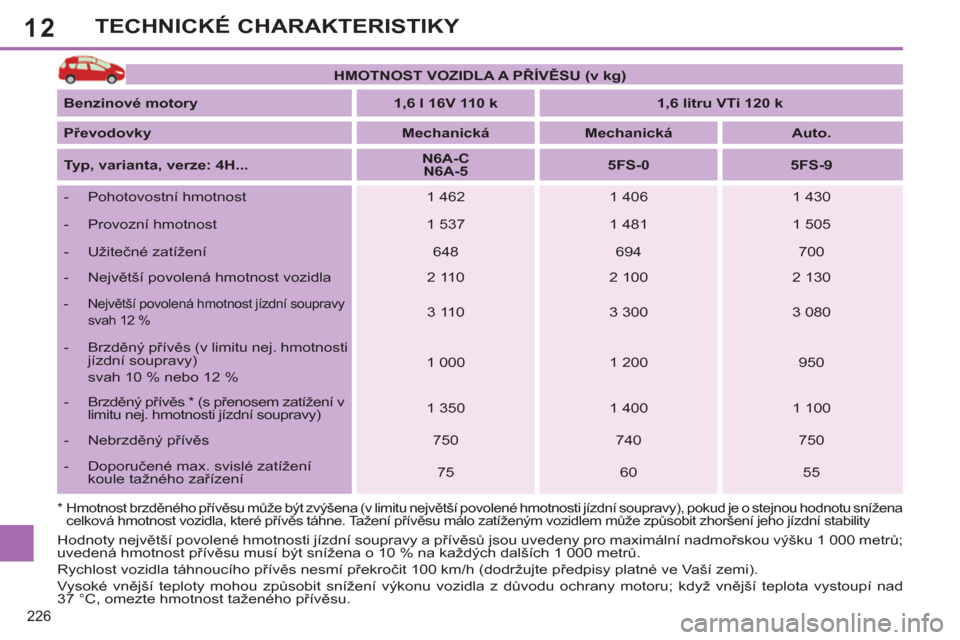

TECHNICKÉ CHARAKTERISTIKY


HMOTNOST VOZIDLA A PŘÍVĚSU (v kg)



Benzinové motory


1,6 l 16V 110 k



1,6 litru VTi 120 k



Převodovky


Mechanická



Mechanická



Auto.



Typ, varianta, verze: 4H...


N6A-C
N6A-5



5FS-0



5FS-9




- Pohotovostní hmotnost
1 462
1 406
1 430


- Provozní hmotnost
1 537
1 481
1 505


- Užitečné zatížení
648
694
700


- Největší povolená hmotnost vozidla
2 110
2 100
2 130



- Největší povolená hmotnost jízdní soupravy
svah 12 %

3 110
3 300
3 080


- Brzděný přívěs (v limitu nej. hmotnosti
jízdní soupravy)
svah 10 % nebo 12 %
1 000
1 200
950


- Brzděný přívěs * (s přenosem zatížení v
limitu nej. hmotnosti jízdní soupravy)
1 350
1 400
1 100


- Nebrzděný přívěs
750
740
750


- Doporučené max. svislé zatížení
koule tažného zařízení
75
60
55
Hodnoty největší povolené hmotnosti jízdní soupravy a přívěsů jsou uvedeny pro maximální nadmořskou výšku 1 000 metrů;
uvedená hmotnost přívěsu musí být snížena o 10 % na každých dalších 1 000 metrů.

Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru; když vnější teplota vystoupí nad
37 °C, omezte hmotnost taženého přívěsu.


* Hmotnost brzděného přívěsu může být zvýšena (v limitu největší povolené hmotnosti jízdní soupravy), pokud je o stejnou hodnotu snížena
celková hmotnost vozidla, které přívěs táhne. Tažení přívěsu málo zatíženým vozidlem může způsobit zhoršení jeho jízdní stability

12
227

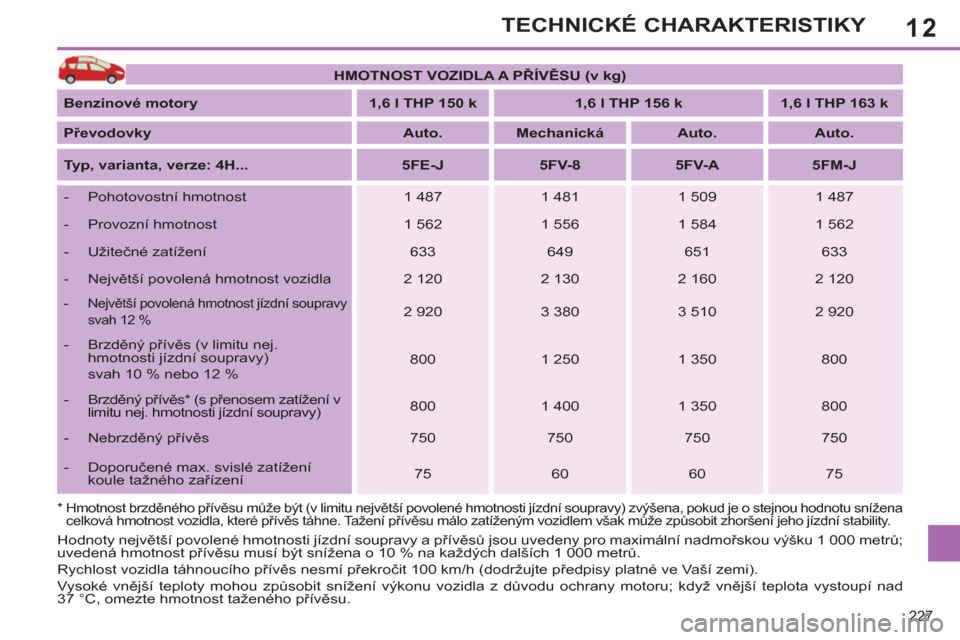

TECHNICKÉ CHARAKTERISTIKY


HMOTNOST VOZIDLA A PŘÍVĚSU
(v kg)



Benzinové motory


1,6 l THP 150 k



1,6 l THP 156 k



1,6 l THP 163 k



Převodovky


Auto.



Mechanická



Auto.



Auto.



Typ, varianta, verze: 4H...


5FE-J



5FV-8



5FV-A



5FM-J




- Pohotovostní hmotnost
1 487
1 481
1 509
1 487


- Provozní hmotnost
1 562
1 556
1 584
1 562


- Užitečné zatížení
633
649
651
633


- Největší povolená hmotnost vozidla
2 120
2 130
2 160
2 120



- Největší povolená hmotnost jízdní soupravy
svah 12 %

2 920
3 380
3 510
2 920


- Brzděný přívěs (v limitu nej.
hmotnosti jízdní soupravy)
svah 10 % nebo 12 %
800
1 250
1 350
800


- Brzděný přívěs * (s přenosem zatížení v
limitu nej. hmotnosti jízdní soupravy)
800
1 400
1 350
800


- Nebrzděný přívěs
750
750
750
750


- Doporučené max. svislé zatížení
koule tažného zařízení
75
60
60
75


* Hmotnost brzděného přívěsu může být (v limitu největší povolené hmotnosti jízdní soupravy) zvýšena, pokud je o stejnou hodnotu snížena
celková hmotnost vozidla, které přívěs táhne. Tažení přívěsu málo zatíženým vozidlem však může způsobit zhoršení jeho jízdní stability.

Hodnoty největší povolené hmotnosti jízdní soupravy a přívěsů jsou uvedeny pro maximální nadmořskou výšku 1 000 metrů;
uvedená hmotnost přívěsu musí být snížena o 10 % na každých dalších 1 000 metrů.
Rychlost vozidla táhnoucího přívěs nesmí překročit 100 km/h (dodržujte předpisy platné ve Vaší zemi).
Vysoké vnější teploty mohou způsobit snížení výkonu vozidla z důvodu ochrany motoru; když vnější teplota vystoupí nad
37 °C, omezte hmotnost taženého přívěsu.

12
228

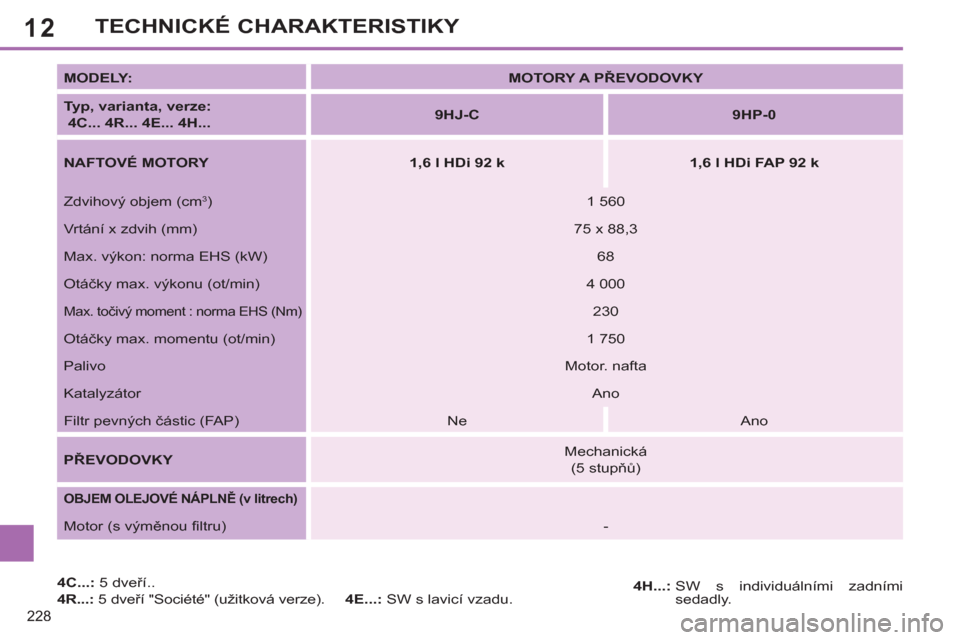

TECHNICKÉ CHARAKTERISTIKY

4C...:
5 dveří..

4R...:
5 dveří "Société" (užitková verze).
4E...:
SW s lavicí vzadu.
MODELY:


MOTORY A PŘEVODOVKY



Typ, varianta, verze:
4C... 4R... 4E... 4H...


9HJ-C



9HP-0



NAFTOVÉ MOTORY


1,6 l HDi 92 k



1,6 l HDi FAP 92 k


Zdvihový objem (cm
3
)
1 560
Vrtání x zdvih (mm)
75 x 88,3
Max. výkon: norma EHS (kW)
68
Otáčky max. výkonu (ot/min)
4 000

Max. točivý moment : norma EHS (Nm)

230
Otáčky max. momentu (ot/min)
1 750
Palivo
Motor. nafta
Katalyzátor
Ano
Filtr pevných částic (FAP)
Ne
Ano

PŘEVODOVKY

Mechanická
(5 stupňů)


OBJEM OLEJOVÉ NÁPLNĚ (v litrech)



Motor (s výměnou filtru)
-

4H...:
SW s individuálními zadními
sedadly.
